空気圧の変動はアクチュエータの再現性と生産品質をどう損なうか?

動圧波形、推力余裕、回復時間を同期測定し、空気圧変動をクランプ力不足、挿入不良、落下、サイクルばらつきへ結び付けて診断します。

共有
David Li, チーフアドバイザー, ベプト空圧

著者について

David Li

チーフアドバイザー

Davidです。ベプト空圧のチーフアドバイザーとして、見積前の空圧製品要件、部品用途、技術詳細の確認を支援します。

著者の記事David@bepto.com

空気圧変動は、作業中に利用できる圧力がアクチュエータの推力、流量、またはクッション要件を下回ると、生産の再現性を損ないます。結果は一律の割合ではありません。最初に失われる余裕に応じて、クランプ力不足、挿入遅れ、ワーク落下、衝撃のばらつき、ストローク時間の延長として現れます。

したがって有効な問いは「主管圧力が変動したか」ではなく、「不良品を作った瞬間、アクチュエータには何bar届いていたか」です。静圧計では答えられません。サイクル同期した波形なら、圧力イベントをバルブ指令、シリンダ動作、工程力、検査結果と結び付けられます。

要点

  • CAGIは、流動抵抗、需要変動、コンプレッサ容量制御を圧力変動の3主要因としています。
  • Festoの63 mmシリンダでは、5 barと6 barの間でカタログ推力が280 N変わります。
  • 圧力限界は普遍的なbar許容差ではなく、測定した推力・時間余裕から決めます。

圧力波と配管共振の物理は空圧圧力変動ガイドを参照してください。本稿では生産ステーションに焦点を絞り、変動圧力波形を推力余裕の判断と説明可能な品質合否試験へ変換します。

アクチュエータに実際に届く圧力信号とは?

CAGIは圧縮空気の圧力変動要因として、抵抗による圧力降下、空気需要の変化、コンプレッサの容量制御方式を挙げています。これらは重なるため、レシーバの計器が安定していても、作業中のアクチュエータポート圧力が安定している証明にはなりません(CAGIシステム設計資料、2021年)。

アクチュエータ動圧とは、レギュレータの静的設定値ではなく、生産動作中に作動ポートで測る時間変化する圧力です。測定位置、時刻、機械状態を記録してください。次の5つは互換ではありません。

  • パッケージ制御の挙動を示すコンプレッサ吐出圧力
  • 工場供給全体の応答を示すレシーバ・主管圧力
  • 機械に利用できる圧力を示すレギュレータ入口圧力
  • 流動時のレギュレータドループを示すレギュレータ出口・バルブ入口圧力
  • バルブ、継手、チューブ、流量調整、排気の影響を含むシリンダ作動ポート圧力

静圧値は設定確認には使えますが、高速不具合の証拠として弱い値です。不良が200 msのクランプ・挿入中に起きるなら、作業者が1シフトに1回読む計器では、その時間内の最低圧力、回復時間、振動を確認できません。

圧力変動はシリンダの利用可能推力をどう変えるか?

Festoの運転データでは、63 mmシリンダの推力は5 barで1,400 N、6 barで1,680 Nとなり、差は280 Nです。この例は、同じ圧力変化でもピストン面積が大きいほど推力への影響が大きいことを示します(Festo一般運転条件、2022年)。

複動シリンダが負荷に抗して伸長する場合は、ピストン両側を計算します。

Fnet,extend=PcapAcapProdAannulusFfrictionF_{\mathrm{net,extend}} = P_{\mathrm{cap}} A_{\mathrm{cap}} - P_{\mathrm{rod}} A_{\mathrm{annulus}} - F_{\mathrm{friction}}

ヘッド側・ロッド側圧力は、2つのシリンダポートでの動圧です。Parkerは、片ロッドシリンダではヘッド側面積と環状面積が異なるため、全ピストン面積に単一の差圧を掛ける方法は誤りだと警告しています(Parkerシリンダ設計ガイド、2024年)。

短時間のヘッド側圧力変化中にロッド側圧力と摩擦がほぼ一定なら、ヘッド側推力項の理想変化は次式です。

ΔFcap=AcapΔPcap\Delta F_{\mathrm{cap}} = A_{\mathrm{cap}} \cdot \Delta P_{\mathrm{cap}}

次表はこの関係を設計初期確認へ換算しています。ピストン面積と1 bar = 0.1 N/mm²を使用した理想的なヘッド側推力項の変化であり、保証された正味出力ではありません。

シリンダ内径 0.1 bar時の推力項変化 0.3 bar時 0.5 bar時
32 mm 8.0 N 24.1 N 40.2 N
40 mm 12.6 N 37.7 N 62.8 N
50 mm 19.6 N 58.9 N 98.2 N
63 mm 31.2 N 93.5 N 155.9 N
80 mm 50.3 N 150.8 N 251.3 N
100 mm 78.5 N 235.6 N 392.7 N

この計算だけで不良を証明することはできません。圧力イベントが既知の工程余裕を脅かす大きさかを判定するものです。シリンダ推力計算ツールで測定した高圧・低圧時を比較し、ロッド側背圧、摩擦、治具損失、必要負荷を差し引いてください。

ツールシリンダ選定シリンダ推力計算ツール生産の合否範囲を設定する前に、測定した作動圧力の上限・下限でシリンダ推力を比較します。推力 = 圧力 × 有効面積ボア径ロッド径作動圧力摩擦損失率計算ツールを開く

シリンダが停止する前に品質不良が起きるのはなぜか?

Parkerの計算例では、ヘッド側4,750 lbf、ロッド側の反対推力1,000 lbf、正味3,750 lbfです。この1,000 lbfの反力は、シリンダがストロークを完了しても、着座、把持、圧入、クッションの再現性に必要な工程余裕を失う可能性を示します(Parker、2024年)。

空圧軸には複数のしきい値があります。最低圧力でも無負荷機構は動いても、生産作業を満たせない場合があります。したがって品質不良は、動作停止より高い圧力で始まることがあります。

用途 最初に脅かされる余裕 代表的な生産症状 記録すべき証拠
クランプ・治具 保持力 加工・検査中にワークがずれる 保持中ポート圧力、クランプ確認、ワーク移動
グリッパ 摩擦把持力 落下、滑り、過補償による表面損傷 把持圧力、ワーク質量、加速度、爪状態
プレス・挿入 利用可能正味推力 着座不足、挿入深さばらつき 圧力、変位、工程力、最終検査
高速搬送軸 流量・加速度 到着遅れ、サイクル時間ばらつき バルブ指令、位置波形、ポート圧力
クッション付きシリンダ 減速余裕 強い衝突、終端衝撃ばらつき クッション前速度、両側圧力、衝撃波形

圧力だけで位置決め精度は決まりません。固定メカストッパ、中間ストロークの空圧平衡、閉ループサーボ軸では最終位置の決まり方が異なります。「1 barの変化で何mmずれる」という一律の主張は避け、実機構と品質特性を測定してください。

ハードウェア変更前に5種類の圧力問題を切り分ける

ISO 6953-2:2024は空圧レギュレータ・フィルタレギュレータの試験方法と主要特性の表示を標準化しています。設定圧力、順流特性、リリーフ特性、ヒステリシスは異なる故障波形を表すため、「不安定」という一語では原因を特定できません(ISO 6953-2、2024年)。

圧力挙動 波形の特徴 一般的な解釈 該当しないもの
静的設定値の誤り 安定しているが一貫して高い・低い 調整、基準、構成の誤り 変動
定常流動圧力降下 流量増加時に2点間差圧が増える 絞り、容量不足部品 長期ドリフト
過渡的な圧力低下 需要時の短い局所最低圧力 蓄圧、流量能力、同時需要 恒久的な低設定
ハンチング・振動 目標値周辺で繰り返し上下 制御干渉、レギュレータ動特性、コンプレッサ順序 根拠なく測定ノイズとみなすこと
ドリフト・クリープ 同等条件で出力が徐々に変化 レギュレータ、基準、汚染、温度、摩耗 ms単位の需要イベント

圧力レギュレータのドリフトガイドは設定値の漸進変化、圧力降下診断ガイドは流動時の2点間損失を扱います。部品交換前に診断を分けてください。

圧力と品質のイベントをどう記録するか?

SMC ISE20資料には1.5 ms以下から5,000 msまでの応答設定があり、チャタリング防止遅延によって一時的な供給低下が平均化されることも説明しています。センサ設定によって制御系が見える現象が変わるため、サンプリングとフィルタリングを不具合時間に合わせます(SMC ISE20、2025年)。

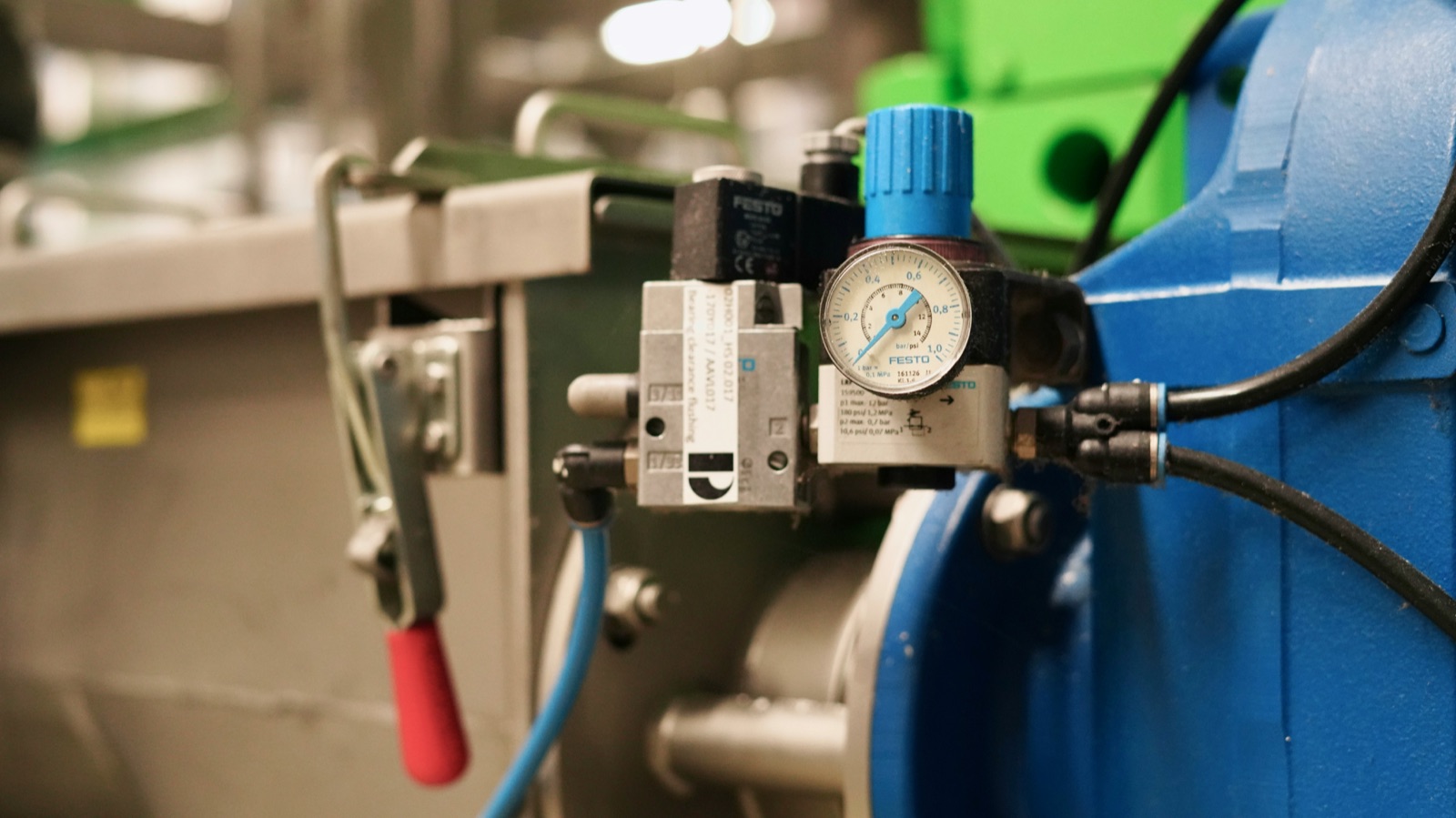

産業機械に設置された空圧レギュレータ、圧力計、バルブ、チューブ 現場の圧力計はおおよその設定値を確認できますが、生産不具合には通常、時間同期した電子波形が必要です。写真:UnsplashのParéj Richárd

不良品質イベントを中心に測定を組み立てます。

  1. 共通時間軸でバルブ指令とアクチュエータ位置を記録する。
  2. レギュレータ入口・出口圧力を測り、供給低下とレギュレータドループを分ける。
  3. バルブからアクチュエータまでが疑わしい場合、該当シリンダポート圧力を追加する。
  4. 工程力、変位、クランプ確認など直接的な品質変数を取得する。
  5. 同じサイクル記録に検査結果・不良コードを付ける。
  6. 想定される同時需要の組合せで良品・不良品サイクルを繰り返す。

最低圧力が必ずしも決定値ではなく、継続時間も重要です。10 msの低下はチャンバ容積で吸収されても、長い低下は作業ストローク全体の圧力を下げます。表示平滑化、デバウンス、移動平均を掛ける前の生波形を保存し、診断対象のイベントを隠さないでください。

推力余裕から合否範囲を設定する

Festoの63 mmデータは5 barで1,400 N、6 barで1,680 N、100 mmは3,530 Nから4,240 Nへ変わります。内径、負荷、工程ごとに影響が異なるため、一律の圧力許容差では保護できません(Festo、2022年)。

レギュレータ公称設定ではなく、治具で必要な最低推力から始めます。測定した最低ヘッド側圧力、ロッド側背圧、摩擦、負荷方向、治具効率を使って最低動的正味推力を算出し、推力余裕を次式で表します。

MF=(FminimumFrequired)/FrequiredM_F = (F_{\mathrm{minimum}} - F_{\mathrm{required}}) / F_{\mathrm{required}}

MFM_Fの許容値は機械リスク評価と工程能力計画で決めます。当社の経験では、有効な初期評価値は静的設定圧力ではなく、作業時間内の最小同期圧力・推力余裕です。位置決めだけの治具と、壊れやすい製品を高加速度搬送するグリッパでは、影響も検証方法も異なります。

少なくとも次の3限界を設定します。

  • 作業時間内の最低動圧または推力
  • 次の従属動作までの最大回復時間
  • 品質特性に結び付けた最大サイクル時間・工程出力偏差

これにより工学限界と統計的管理限界を分けられます。管理図は工程の移動を示しても、最低観測推力が機械的に安全・十分だとは証明しません。まず物理余裕を定め、その後、生産データで範囲内を監視します。

不具合波形から最初の絞り箇所をどう特定するか?

CAGIはコンプレッサ吐出から使用点までの圧力降下を10%以下、配管流速を20 ft/s以下にするよう推奨しています。これはシステム設計の参考値であり、重要機械の1分岐ではより厳しい局所許容値が必要な場合があります(CAGI圧力降下技術資料、2022年)。

観測波形 最初の比較 主な調査経路
複数機械が同時低下 主管とコンプレッサ吐出 コンプレッサ制御、ドライヤ・フィルタ損失、工場需要、主蓄圧
主管は安定し1台だけ低下 機械入口と主管 分岐配管、ホース、遮断弁、クイックカプラ
レギュレータ入口は安定、出口低下 レギュレータ入出口 流量特性、フィルタ、設定、容量
バルブ入口は安定、シリンダポート低下 バルブ入口と作動ポート バルブ流路、マニホールド、継手、チューブ、流量調整、排気背圧
需要終了後に圧力振動 入出口時間波形 レギュレータ・コンプレッサ制御干渉、リリーフ、センサフィルタ
圧力は安定、品質は変動 圧力と推力・位置結果 負荷、摩擦、治具、アライメント、シール、制御タイミング、検査系

最後の行は無駄な調査を防ぎます。相関は実証しなければなりません。良品と不良品で同じ圧力波形なら、圧力は判別原因でない可能性が高く、機械、制御、計測の調査を続けます。

配管容積とバルブ位置は空圧バルブ配置ガイド、シリンダ設定・推力はエアシリンダ作動圧力ガイドを参照してください。

工場圧力を上げずに品質を守る是正方法

DOEの100 psig付近の概算では、未調整需要が30~50%の場合、吐出圧力を2 psi上げるごとに総エネルギー使用量が約1.6~2%増える可能性があります。1台の弱いステーションを隠すために主管全体を昇圧すると、局所原因を残したまま工場コストを増やします(DOE圧縮空気資料集、2003年)。

測定した原因を次の順序で是正します。

  1. 詰まったフィルタ、損傷ホース、漏れる接続、明らかな絞りを復旧する。
  2. 測定動的差圧が最大の分岐部品を再選定する。
  3. ポート径だけでなく、メーカーの順流、リリーフ、ヒステリシス、動特性データからレギュレータを選ぶ。
  4. 応答時間が制約なら、バルブからアクチュエータまでの容積を減らす。
  5. 需要イベントと接続経路に根拠がある場合だけ局所レシーバを追加する。
  6. 配管全体が同時変動する場合、コンプレッサ順序・圧力流量制御を調整する。
  7. 固定機械設定でなく指令付き閉ループ圧力が必要な工程に電子圧力制御を使う。

ISO 10094-2:2021は電空連続圧力制御弁の試験方法を標準化しています。メーカー比較には役立ちますが、細すぎるチューブ、上流圧力不足、必要流量を通せないバルブ経路を電子レギュレータが解決する保証ではありません(ISO 10094-2、2021年)。

短時間の間欠負荷に蓄圧が必要なら、実際の初期圧力、最低使用圧力、イベント時間、需要流量で選定します。固定的なgallon/CFM則よりエアレシーバ容量計算ツールを出発点にしてください。圧縮空気システム設計ガイドでは蓄圧とコンプレッサ制御の相互作用を説明します。

見積依頼・試運転記録

ISO 6953-2:2024はレギュレータ、ISO 10094-2:2021は電空連続圧力制御弁の試験を標準化しています。見積依頼では「高精度」や公称ポート径だけでなく、運転点で必要な試験特性を求めます(ISO 6953-2、2024年、ISO 10094-2、2021年)。

記録群 必要情報
生産作業 ワーク、工程、必要推力、許容時間、品質特性、不良コード
アクチュエータ 形式、内径、ロッド径、ストローク、姿勢、負荷方向、クッション、シール状態
圧力波形 センサ型式、範囲、精度、応答・フィルタ設定、位置、サンプル速度、時刻
空気流路 主管、分岐、フィルタ、レギュレータ、バルブ、マニホールド、継手、チューブ内径・長さ、排気部品
需要イベント バルブ指令、同時消費、サイクル率、時間、最低・回復圧力
合否 最低動的推力・圧力、最大回復時間、ストローク時間限界、検査結果
変更管理 部品番号、レギュレータ設定、ソフト版、図面版、試験記録責任者

供給圧力、負荷、サイクル率、同時需要の現実的な最悪組合せで試運転し、圧力と品質の関係が安定していることを示すだけのサイクルを繰り返します。成功1ストロークは、機構が1回動いたことしか証明しません。

発行者・著者情報は会社概要に掲載しています。用途詳細や訂正依頼はウェブサイトのお問い合わせ窓口をご利用ください。

圧力変動が一律の不良率を作るわけではありません。最低動的推力、流量、クッション余裕が工程要件を下回ったときにリスクになります。その交差点を測り、原因を是正し、将来の保全で再発と別故障を区別できるよう合否波形を保存してください。

空気圧変動に関するFAQ

ISO 6953-2は2024年に更新され、SMC ISE20は1.5 ms以下~5,000 msの応答設定を備えます。圧力変動をアクチュエータ品質不良に結び付ける前に、レギュレータ特性とセンサ時間設定を明記する必要があります(ISO、2024年、SMC、2025年)。

空圧アクチュエータに許容できる圧力変動は?

普遍的なbar許容差はありません。必要正味推力、ストローク時間、クッション、工程能力を満たす最低動圧から決めます。Festoの63 mmデータでは5~6 barで280 N変わり、同じ圧力変動の影響が内径・負荷余裕で異なることを示します。

圧力変動はシリンダの位置決め精度を変えるか?

到着時間、着座力、オーバーシュート、整定挙動を変えることはありますが、一律のmm/bar則はありません。固定ストッパ、柔軟治具、中間平衡、閉ループ空圧軸では応答が異なります。不良サイクルの圧力と位置・変位を記録し、同負荷で良品・不良品を比較します。

圧力変動は空圧シリンダを損傷するか?

自動的には損傷しません。反復停止、強い終端衝撃、クッション不足、不安定負荷、製品限界外運転は摩耗を早めますが、圧力波形だけでは損傷を証明できません。シリンダ、シール、ガイド、クッション、負荷アライメント、排気経路を点検し、メーカー指示と比較します。

大きなレシーバを付ければ常に解決するか?

いいえ。CAGIが示す原因は流動抵抗、需要変動、コンプレッサ容量制御です。蓄圧は、使用可能圧力範囲、容積、位置、接続がイベントを支えられるときだけ間欠需要に有効です。フィルタ詰まりや容量不足バルブは、レシーバを大きくしても絞りとして残ります。

診断用圧力センサはどこに設置するか?

レギュレータ入口・出口から始め、下流経路が疑わしい場合は該当シリンダ作動ポートを追加します。SMC ISE20の応答設定は1.5 ms以下からなので、位置とともに応答時間・フィルタも記録し、波形をバルブ指令、アクチュエータ位置、品質結果と同期させます。
