性能を損なわずClass 100クリーンルーム用途に適した空圧部品をどう選定するか？

ISO 5の0.5 µm以上3,520個/m³という限度、汚染経路の確認、性能データ、適格性評価の根拠に基づいてClass 100クリーンルーム用空圧部品を選定します。

3 分で読めます
共有
Siyu Wang, 空圧アプリケーションエンジニア, ベプト空圧

著者について

Siyu Wang

空圧アプリケーションエンジニア

Siyuです。ベプト空圧の空圧アプリケーションエンジニアとして、見積前の空圧製品要件、部品用途、技術詳細の確認を支援します。

著者の記事Siyu@bepto.com

Class 100クリーンルーム用空圧部品の選定では、作業領域の汚染限度を起点に、考えられるすべての放出経路を逆向きにたどります。FDAの無菌操作ガイダンスでは、Class 100、すなわちISO 5の重要区域について、0.5 µm以上の粒子を1 m³当たり3,520個以下としています（FDA Aseptic Processing Guidance、2004年）。ただし、この室内清浄度クラスがシリンダー、バルブ、継手、チューブ、サイレンサー、潤滑剤を認証するわけではありません。根拠を示せる選定とは、実際の設置位置で文書化された粒子または化学物質の限度を満たしながら、必要な推力、速度、繰返し精度、耐用寿命、洗浄性を確保できるアセンブリを選ぶことです。材料名だけでは証明になりません。

要点

  • Class 100は一般にISO 5に対応し、FDAの無菌操作ガイダンスでは0.5 µm以上の粒子について3,520個/m³という限度が示されています。
  • 粒子、化学物質、圧縮空気、表面、生物由来の汚染を別々に評価します。
  • 一般的な「クリーンルーム対応」という表示ではなく、型式固有の試験条件で選定します。
  • 性能余裕を確保し、設置後のアセンブリを適格性評価します。

本稿では空圧系統全体を扱います。無給油構造だけでクリーンルーム適合性を証明できるかという、より限定した疑問については、クリーンルーム環境における無給油シリンダーの利点を参照してください。

Class 100は空圧部品に実際に何を求めるのか？

ISO 14644-1は、0.1 µmから5 µmまでのしきい粒径を用いて浮遊粒子濃度を分類しますが、粒子の化学的、生物学的、物理的性質は分類しません（ISO 14644-1、2015年）。したがって部品には、単独の「ISO適合」表示ではなく、明確な試験境界が必要です。

クリーンルーム適合性とは、特定した部品またはアセンブリが、明示された運転・サンプリング条件の下で所定の清浄度限度を満たすことを文書で示せる能力です。室内クラス、材料、製品シリーズの表示だけから自動的に決まるものではありません。Class 100は廃止された米国連邦規格209Eの用語です。医薬品・半導体の仕様では今も広く使われますが、現在の室内クラス表記では通常ISO 5を用います。FDAガイダンスも無菌操作の重要区域を「Class 100（ISO 5）」と明記しています（FDA Aseptic Processing Guidance、2004年）。この対応関係が示すのは浮遊粒子濃度であり、万能な無菌性や材料要件ではありません。半導体工程では、浮遊分子汚染、イオン残留物、シリコーン、銅、微量のアウトガスが問題になることがあります。無菌充填では、微生物、エンドトキシン、洗浄、消毒、製品暴露のリスクが加わります。医療機器の組立はその中間に位置する場合があります。「Class 100シリンダー」という一律の呼び方では、こうした受入基準の違いが見えません。

製品を比較する前に、用途境界を記述してください。

境界項目 仕様に明記すべき内容
設置位置 暴露製品の上、横、下のどこか。重要区域からの距離
運転状態 停止時、通常動作、起動時、最高速度、保守時
粒子要件 ISOクラス、粒径、サンプリング位置、バックグラウンド値、許容結果
化学物質要件 対象物質、濃度限度、材料制限、試験方法
生物由来要件 圧縮ガス、表面、装置が無菌製品または重要区域に接触する可能性
洗浄要件 薬剤、濃度、温度、接触時間、頻度、該当する場合は滅菌方法
性能要件 推力、ストローク、速度、加速度、横荷重、モーメント、サイクル頻度、圧力、寿命目標

クリーンルームクラスは予算の一つにすぎません。実用的な部品仕様では、少なくとも浮遊粒子、浮遊化学物質、圧縮空気中の汚染物質、表面または生物由来汚染という4つの許容枠を分けます。一つを満たしても、残りが解決するわけではありません。私たちの経験では、これら4項目の限度を別々に記すと、曖昧な供給者主張を適格性評価プロトコルに入る前に見抜きやすくなります。業界固有の規則も引き続き適用されます。

材料を選ぶ前に、どの汚染経路を確認すべきか？

ISO 14644-14:2026は、0.1 µmから5 µm以上までの浮遊粒子径に対して装置を評価しますが、その適用範囲から生物汚染、洗浄性、除染方法、装置設計、材料選定を明確に除外しています（ISO 14644-14、2026年）。この除外事項こそ、空圧仕様で追加確認すべき項目です。

好みの合金ではなく、放出経路から検討を始めます。316L継手でも、不適切なねじシール材を含み、洗浄残留物をため、漏れを起こし、接続された樹脂チューブから汚染物質を放出することがあります。保護されたワークの下に設置され、型式固有の粒子データがあれば、アルマイト処理アルミニウム製アクチュエータが許容される場合もあります。位置によってリスクは変わります。例えば、同じバルブを密閉ワークの下から暴露製品の上へ移すだけで、バルブ自体を変えなくても、許容される排気経路、表面仕上げ、洗浄方法、必要証拠が変わり得ます。

材料、シール、ねじ、洗浄の根拠を一体で確認する必要性を示すステンレス鋼製空圧エルボ継手

ステンレス鋼は耐食性と洗浄性に役立ちますが、外観だけでは粒子、アウトガス、シール、洗浄適合性を証明できません。

次の経路を確認します。

  1. 摺動部からの粒子。 ロッドシール、ワイパー、軸受、ガイド、バンパー、クッション部品、芯ずれ荷重は摩耗粉を生じることがあります。速度、横荷重、衝撃、潤滑、保守状態、試験時間を確認します。

  2. 排気と漏れ。 バルブ排気は保護気流を乱したり、製品近傍へ油、水、粒子、サイレンサー繊維、内部潤滑剤を放出したりする可能性があります。遠隔排気または適格性を確認した使用点フィルターの採用を判断します。

  3. 浮遊化学物質とアウトガス。 グリース、接着剤、エラストマー、チューブ、ケーブル被覆、コーティング、洗浄残留物は、計数可能な粒子を発生させずに化合物を放出することがあります。ISO 14644-15:2026は、浮遊化学物質濃度による装置・材料の適合性を扱いますが、洗浄性、生物汚染、工程固有の材料要件は対象外です（ISO 14644-15、2026年）。

  4. 表面移行。 露出ねじ、くぼみ、ラベル、粗い仕上げ、損傷したコーティング、手の届かない隙間には残留物がたまります。ISO 14644-13:2026は、定めた粒子・化学物質清浄度まで表面を洗浄するための指針を示します（ISO 14644-13、2026年）。

  5. 圧縮空気の汚染。 ISO 8573-1は主要な3群、すなわち粒子、水分、油分について清浄度等級を定め、気体状および微生物汚染物質も挙げています（ISO 8573-1、2010年）。コンプレッサー室だけでなく、使用点での空気品質を指定します。

  6. 保守作業。 交換用シール、グリース、工具、包装、作業者のアクセスは、初期の部品が試験に合格していても放出特性を変えることがあります。

USP Class VIが関係するのは、樹脂とその接触経路に生物学的反応性の根拠が必要な場合だけです。USP一般試験法<88>は、患者と直接または間接的に接触するエラストマー、プラスチック、その他の高分子材料について生体内反応試験を扱います（USP General Chapter 88、2024年）。万能なクリーンルーム認証ではありません。

特に厳しく確認すべき空圧部品の特徴

SMCのあるカタログでは、二重ロッドシールとリリーフポートを用いた構成により、そのシリーズで発塵量を一般シリンダーの20分の1に低減したと報告しています（SMC CQ2 Clean Series、2026年参照）。選定上の要点は、各放出経路を制御し、正確な試験条件を確認することです。

シリンダーとロッドレスアクチュエータ

粒子がアクチュエータのどこから出るかを確認します。ロッドシリンダーでは二重ロッドシールとリリーフポートを用いる場合があり、さらに高い清浄度仕様では真空ポートから吸引する場合があります。磁気結合は、一部のロッドレス構造で使われる長い機械的スロットをなくします。それでもピストンシール、ガイド、軸受、グリース、外部キャリッジは確認が必要です。

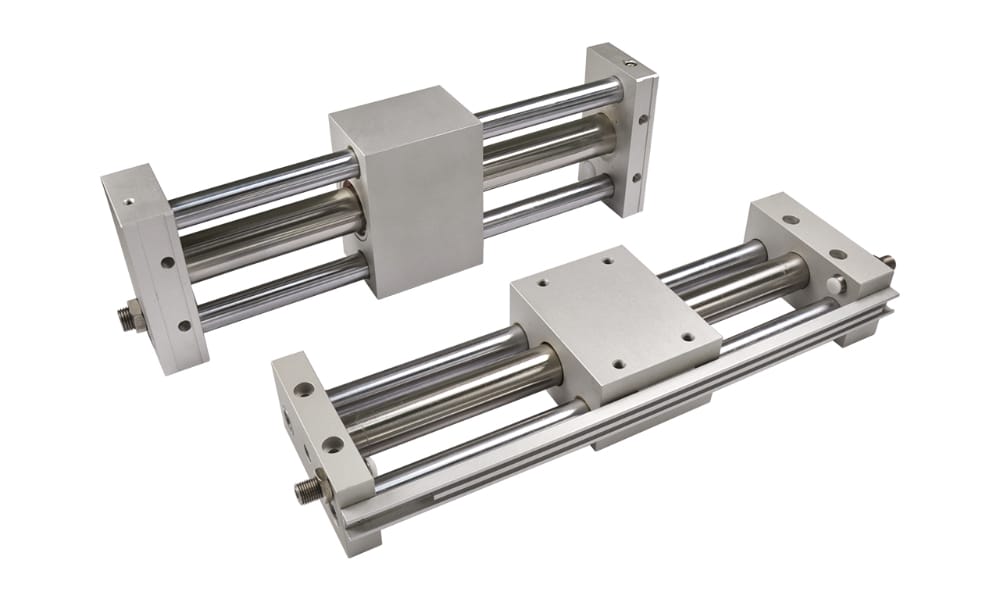

閉じたチューブと外部ガイド構造を示す磁気結合式ロッドレスシリンダー

磁気結合は、開放スロットという汚染経路を一つなくせます。ただし、ガイド摩耗、内部潤滑、内部漏れ、現実的な条件で正確な型式を検証する必要性まではなくなりません。

次のアクチュエータ詳細を確認します。

  • 正確な型式、内径、ストローク、取付方向、速度範囲、荷重、モーメント、サイクル頻度、試験チャンバー、サンプリング方法、バックグラウンド濃度。
  • グリースの種類と量、再給脂規則、シール材、ガイド処理、保守手順。
  • リリーフまたは真空ポートの流量とチューブ制限。
  • 外部締結部、くぼみ、ラベル、スイッチ、ケーブル被覆、露出接着剤、洗浄アクセス、計画寿命を通じた検証済み洗浄工程との適合性。
  • 包装と清浄開封の手順。

低速で推力変動に敏感な動作では、クリーンルーム適合性だけで安定した低速性能が決まるわけではありません。低発塵が精密位置決めも保証すると考える前に、医療機器製造における低摩擦シリンダーの別ガイドを確認してください。シール摩擦、荷重、圧力、速度によって結果は変わります。

バルブ、レギュレーター、サイレンサー、排気

可能であればバルブは重要区域の外に置きます。暴露製品の近くに配置する必要がある場合は、まず外装材料と内部グリースを確認し、次に漏れ、コイル発熱、排気方向、サイレンサー媒体、洗浄適合性、正確な構成の粒子根拠を調べます。

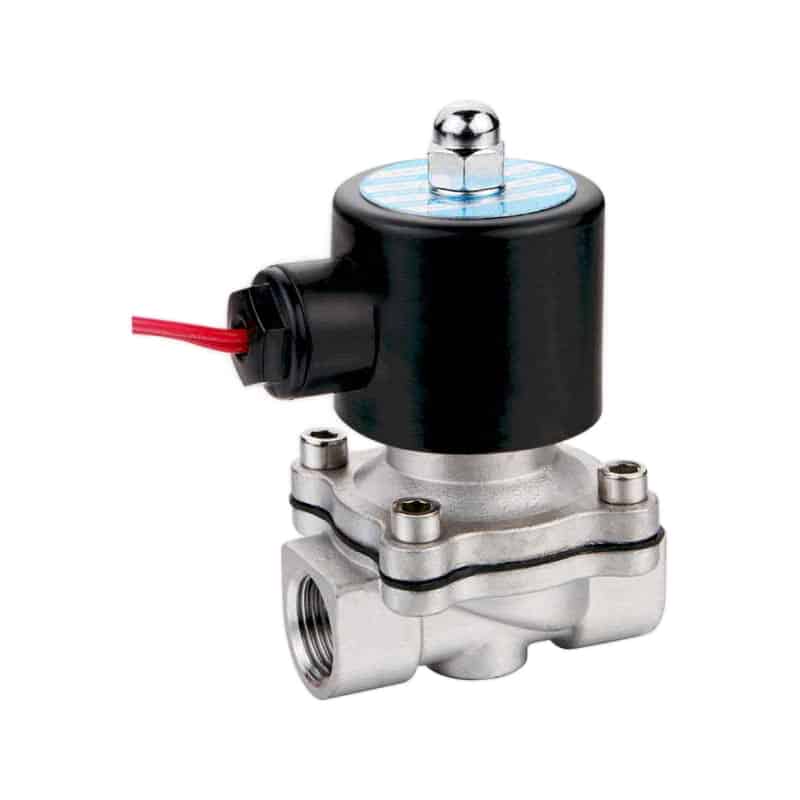

材料と排気経路の確認例を示すステンレス鋼製2ポート電磁弁

ステンレス製バルブボディで解決できるのは選定課題の一部だけです。受入前に、内部シール、グリース、コイル温度、漏れ、包装、接続排気経路についても型式固有の根拠が必要です。

一般的な多孔質サイレンサーを清浄度対策と見なさないでください。騒音を下げても、未評価の媒体を排気流へ直接置くことになります。遠隔排気の方が適する場合がありますが、長すぎる、または細すぎる排気チューブは背圧を増やし、アクチュエータを遅くします。清浄度と動作の両方を測定してください。

継手、チューブ、センサー、小物部品

小さな部品ほど接続界面が増えます。チューブ材料、内外径、曲げ半径、透過性、アウトガス、洗浄適合性、該当する場合は静電特性、正確な継手シールを指定します。配置が許せば、ねじ接続部とシール材を暴露製品から離します。電装品にも同じ規律が必要です。センサーハウジングとケーブル被覆の材料、屈曲寿命、発熱、表面洗浄性、コネクター位置、包装を確認します。清浄なアクチュエータを不適切なケーブルキャリアに接続しても、清浄なアセンブリにはなりません。

クリーンルーム設計で推力、速度、耐用寿命をどう確保するか？

SMCのCYP32-200粒子データは、5 kgの荷重、平均速度200 mm/s、50万回の作動サイクルで取得されています。カタログでは、この結果は選定の目安であり保証ではないとしています（SMC CYP catalog、2026年参照）。この試験範囲外の性能は別途確認が必要です。

クリーンルーム対策は、相互に関連するいくつかの形で空圧挙動を変えます。真空吸引ラインは流量需要を増やし、バルブの遠隔排気は背圧を生じることがあります。微細な使用点フィルターは圧力損失を増やします。チューブが長くなるとデッドボリュームと応答遅れが増えます。低圧は磁気結合を保護できる一方、推力を下げます。シリンダーは機械のタイムアウト前に動作を完了できるでしょうか。清浄度と動作の受入判定には、同じ運転範囲を用いてください。

変数 性能上のリスク 清浄度上のリスク
圧力 推力不足、または限度外使用による磁気結合の外れ 漏れの増加、または試験条件外での運転
速度・加速度 サイクル時間の悪化、オーバーシュート、衝撃、不安定動作 シール、ガイド、終端衝突による粒子発生の増加
荷重・モーメント たわみ、かじり、ガイド摩耗、寿命短縮 接触圧力と摩耗粉の増加
バルブ・チューブ流量 ストローク遅延、圧力低下、非対称動作 大型機器または製品近傍の排気による気流乱れ
真空・リリーフ流量 エネルギー使用量と配管の増加 流量またはチューブが試験境界外の場合の捕集不足
洗浄への暴露 シール膨潤、コーティング損傷、センサー故障 残留物、腐食、剥離、表面健全性の喪失

荷重、ストローク、サイクル時間、圧力、取付方法、許容モーメントから始めます。そのうえで、試験済みの清浄度範囲を超えずにこれらの値を満たすクリーンルーム仕様部品を選びます。推測でディレーティングしないでください。通常仕様とクリーンシリーズ仕様の両方を供給者に求めてください。両者が異なる場合があるためです。私たちのチームでは有効な比較方法があります。通常のデータシートとクリーンルーム追補資料を並べ、最高圧力、速度、許容グリース、保守手順、ポート使用法の違いを確認すると、クリーンルームクラスの表示だけでは見えない制約が明らかになります。

システムの圧力損失と使用点空気品質を一緒に確認します。ISO圧縮空気品質規格のガイドでは粒子、水分、油分の等級の指定方法を、コアレッシングフィルターのガイドではオイルエアロゾル制御と保守境界を解説しています。

供給者はどのような証拠を提示すべきか？

Festoは分かりやすい例を示しています。ワークの上にある部品ではISO Class 4の性能が必要でも、下にある部品ならISO Class 7で許容される場合があります（Festo cleanroom guidance、2026年参照）。したがって供給者の証拠には、設置位置と運転パラメーターを明記する必要があります。

装置適合性とは、指定された構成が記録された条件下で所定の粒子または化学物質限度を満たすことを試験で裏付けた主張です。製品シリーズ全体を「クリーンルーム適合」と呼ぶより範囲が狭く、実用性があります。主張の根拠となる報告書を求めてください。信頼できる粒子報告書には、正確な型式と改訂、試料数、取付位置、速度、荷重、圧力、サイクル数、バックグラウンド濃度、粒径、パーティクルカウンター、プローブ位置、チャンバー配置、試験時間、データ処理、不確かさ、測定結果が記載されます。作動中の真空またはリリーフ流量と配管条件も記録します。化学物質の報告書には、対象物質、検出限界、試験温度、コンディショニング時間、暴露材料面積、洗浄状態を明記します。納入時のグリース、シール、接着剤、ケーブル、包装が結果に含まれるかも示す必要があります。「低アウトガス」という一般表現だけでは、何を測定したか分かりません。

材料の根拠は実際のリスクに合わせます。

  • 必要に応じて、金属材質、高分子の同一性、コーティング、グリース、規制対象物質、製造改訂、トレーサビリティ、ロットまたはバッチ、発行日に関する証明書。
  • 測定済み表面仕上げと試験方法。
  • 正確な薬剤、濃度、温度、接触時間、サイクル数、確認した故障モードに対する耐薬品性の根拠。
  • 経路に応じた生物学的根拠。
  • 納入時の清浄状態が受入判定に含まれる場合は、包装、組立、保存期間、開封、取扱いの記録。

ASTM B912は電解研磨によるステンレス鋼の不動態化を扱い、表面遊離鉄の除去による耐食性向上を記載しています（ASTM B912、2026年）。しかし、自動的にRa 0.4 µmの仕上げを保証する規格ではありません。粗さが重要なら、数値限度と測定方法を図面に記載します。供給者証明書は、その主張が成立する条件を保持しているとき最も有効です。書類の量だけを増やさないでください。各清浄度主張を、部品番号、構成、試験状態、受入限度、設置後の適格性評価が必要な未解決項目まで追跡可能にします。

設置した空圧アセンブリをどう適格性評価するか？

EU GMP Annex 1は、等級が異なる隣接室間について最低10 Paを目安として示し、停止時と運転時の気流調査を求めています（European Commission, EU GMP Annex 1、2022年）。可動・排気する空圧機器は、設置状態の気流内で適格性評価してください。

供給者試験はスクリーニングの根拠です。設置時適格性評価では、取付位置、周辺表面、製品暴露、気流、バルブ位置、排気経路、チューブ、運転圧力、荷重、速度、サイクルパターン、洗浄状態、保守状態という実際の汚染経路を再現する必要があります。医薬品工程では、これらの管理を施設の汚染管理戦略に結び付けます。クリーン試験済みシリンダーでも、そのバルブ排気がサンプリング位置を横切る場合を考えてください。シリンダーの報告書は有効なままでも、設置軸が保護気流を乱したり、バルブとサイレンサーから汚染を放出したりする可能性があります。適格性評価では、工程が実際に接するアセンブリを試験しなければなりません。

実用的な適格性評価手順は次のとおりです。

  1. 部品表、部品改訂、グリース、シール、継手、チューブ、バルブ、サイレンサー、フィルター、取付図、ソフトウェア動作プロファイルを固定します。
  2. 粒子、化学物質、生物由来、表面、性能の受入基準を別々に定義します。すべてのプロジェクトで全項目が必要とは限りませんが、省略した項目には品質・技術部門が確認できるリスクベースの理由を記録します。
  3. 停止状態のバックグラウンド条件を確立し、通常生産と現実的な最悪運転条件を実行します。
  4. 想定される放出経路と製品リスク位置でサンプリングします。再現できるようプローブ位置を記録します。
  5. 同じ試験状態で、推力、圧力、速度、ストローク時間、繰返し精度、漏れ、温度、真空またはリリーフ流量、機械の異常動作を確認します。
  6. なじみ運転後と保守時期近くで再試験します。
  7. シール交換、グリース変更、チューブ変更、新しい洗浄薬品、速度変更、ソフトウェア動作変更、設置位置変更に対する再適格性評価のトリガーを定義します。

チャンバー試験だけで、開放バイアルを横切る排気や、横荷重を受けるガイドの予想以上の摩耗を検出できるでしょうか。通常はできません。設置状態の試験がその不足を埋めます。長期管理については、より広範な空圧アクチュエータの保守比較を参照してください。クリーンルーム作業では、通常の漏れ・摩耗確認に加え、管理された包装、工具、洗浄、汚染からの復旧、部品改訂記録、再適格性評価が必要です。

Class 100空圧機器のRFQには何を記載すべきか？

ISO 8573-1は、空気をどこで指定または測定するかとは別に、圧縮空気の清浄度を粒子、水分、油分という主要3汚染物質群に分けます（ISO 8573-1、2010年）。優れたClass 100 RFQでは、この明確さを各汚染経路とすべての供給者回答に適用します。

RFQ全体にも同じ明確さを用います。使用点空気品質とは、圧縮空気が工程接続部または対象のバルブ・アクチュエータに入る位置で測定または指定される状態です。コンプレッサー室の結果では下流配管やドライヤーを代表できません。フィルターやドレンで持ち込まれる汚染も見落とします。ルブリケーターと保守作業も不確かさを増やします。

室内クラスだけでなく、清浄度と動作から始めて用途条件を提示します。

RFQ項目 提示する情報 要求する証拠
重要位置 図面、気流方向、製品に対する距離と位置 試験位置、放出方向、プローブ位置
粒子目標 ISOクラス、粒径、室内状態、バックグラウンド、限度 型式固有の粒子報告書と運転範囲
化学物質目標 規制物質と濃度限度 アウトガスまたは化学放出の方法と結果
生物由来・製品リスク 無菌境界、ガス接触、製品暴露 経路に合った材料、ガスろ過、洗浄の根拠
動作 荷重、ストローク、速度、加速度、サイクル頻度、方向、モーメント クリーンシリーズの圧力、速度、荷重、寿命、ディレーティングデータ

次に、周辺空圧システムと納入状態を定義します。

RFQ項目 提示する情報 要求する証拠
空気供給 使用点の粒子・水分・油分等級、露点、圧力 必要なろ過、乾燥、潤滑条件
排気・吸引 バルブ位置、遠隔排気、真空供給、チューブ長 ポート構成、最低流量、背圧、フィルター限度
材料・洗浄 薬剤、温度、接触時間、サイクル数、規制材料 正確なシール、グリース、金属、コーティング、適合性記録
保守 アクセス、予定間隔、許容される作業 シールキット、給脂規則、清浄作業手順、再適格性評価トリガー
納入 搬入経路、開封環境 組立、洗浄、二重包装、保存期間の記述

供給者の各不足項目には、「未試験」／「該当なし」／「設置後の適格性評価が必要」の3つのラベルを使います。この表現は、根拠のない適合保証より価値があります。技術・品質部門は追加試験に費用をかけるべき箇所を判断できます。見える不足項目は対処できます。

私たちの用途審査では、すべてのRFQで同じ試験項目を使うと、供給者回答を比較しやすくなります。目的は万能な証明書ではありません。文書化された性能と技術的推定を分けることです。また、設置機械でまだ作成しなければならない証拠も明らかになります。

結論：表示ではなく、証拠が成立する境界を選ぶ

装置に関係するISOクリーンルーム規格3件が2026年に改訂されました。Part 13とPart 14は2月、Part 15は5月に発行されています（ISO 14644-13、2026年；ISO 14644-14、2026年；ISO 14644-15、2026年）。それぞれ表面洗浄、浮遊粒子、浮遊化学物質について別々の境界を示しています。

暴露工程からアクチュエータとバルブへ汚染経路を逆にたどり、さらに排気、継手、チューブ、圧縮空気まで確認します。グリース、センサー、包装、保守作業も含めます。そのうえで、供給者の主張を実際の荷重、速度、圧力と比較します。設置位置、洗浄工程、サンプリング計画も別々に確認してください。最もステンレス鋼を多く使った製品や、カタログに最も厳しいクラスを印刷した製品が自動的に最適とは限りません。機械が必要とする動作性能を失わず、文書化された清浄度限度を満たす構成が最適です。両方を同じ運転条件で証明してください。

Class 100クリーンルーム用空圧部品に関するFAQ

SMCは、あるCYPクリーンロッドレスシリンダーについて、規定の粒子特性を維持するため、おおむね50万サイクルまたは走行距離400 kmを目安に保守するよう推奨しています（SMC CYP catalog、2026年参照）。この型式固有の境界は、クリーンルームのFAQにも一律の約束ではなく条件が必要な理由を示しています。

ISO Class 5は空圧部品を認証しますか？

いいえ。ISO 14644-1は0.1 µmから5 µmまでのしきい粒径における浮遊粒子濃度を分類し、ISO 14644-14:2026は装置適合性の評価方法を示します。正確な部品、設置位置、速度、荷重、圧力、粒径、サンプリング形状、バックグラウンド濃度、サイクル数、測定結果を確認してください。

Class 100用空圧部品にはすべて316LとPTFEが必要ですか？

いいえ。ISO 14644-14:2026は装置設計と材料選定の要件を適用範囲から明確に除外しています。実際の粒子・化学物質リスクに基づいて選定し、耐食性、洗浄限度、運転温度、製品接触を確認します。数値による仕上げ要件は、洗浄または工程評価で必要性が裏付けられる場合にだけ記録します。

一般産業用部品をクリーンルームで使用できますか？

場合によります。Festoの用途例では、ワーク上方のISO Class 4要件と、下方のISO Class 7要件を区別しています。適合性は位置と運転パラメーターによって決まります。未試験部品は適格性評価上の不足項目として扱い、放出物と表面を管理または試験し、包装、排気、保守状態も含めます。

クリーンルーム用空圧部品はどのくらいの頻度で保守すべきですか？

型式固有の限度と現場の傾向データを用います。SMCが示す約50万サイクルまたは400 kmは、あるCYPクリーンロッドレスシリンダーに対する値で、すべてのアクチュエータに共通するものではありません。漏れと粒子の傾向、ガイド摩耗、サイクル数、洗浄への暴露、グリース状態、重要度、システムを開放した場合の影響から間隔を設定します。

バリデーション資料には何を含めるべきですか？

最低限、部品番号をISO 14644-14に基づく粒子根拠へ結び付けます。ISO 14644-15が適用される場合は化学物質の根拠、さらにISO 8573-1の3汚染物質群に関する使用点空気仕様を追加します。図面、材料記録、グリース、洗浄適合性、包装・保守手順、試験構成と生データ、逸脱、再適格性評価トリガーも含めます。
