はじめに
CADモデルのたった1つの寸法見落としが、$500の空圧シリンダーを$50,000の機械再設計の悪夢に変えることがあります。完璧に見える3Dモデルを承認したエンジニアが、取り付け時に取り付け穴がミリ単位でずれていることに気づき、数週間の生産遅延と緊急の再設計を余儀なくされたこともあります。空圧システム設計のペースの速い世界では、CADモデルの承認は、コストのかかるミスを防ぐ最後の防衛線です。.
空気圧コンポーネントのCADモデルレビューは、エンジニアと調達スペシャリストが3Dモデルと技術図面を検証し、寸法精度、インターフェースの互換性、材料仕様、性能パラメータ、製造の実現可能性を確認した上で生産または購入を決定する体系的な検証プロセスです。. Bepto Pneumaticsでは、すべてのロッドレスシリンダと空圧部品に包括的なCADモデルを提供し、承認プロセスを合理化するための詳細なレビューチェックリストを完備しています。.
先月、私はオンタリオ州にある包装機械メーカーの機械エンジニア、ジェニファーと仕事をした。彼は、競合他社のロッドレスシリンダーのCADモデルを承認しかけたが、正しいストローク長を示したものの、磁気ピストンセンサーの取り付けに必要な実際のスペースを考慮していなかった。この見落としは、隣接するコンベヤフレームとの衝突を引き起こす可能性がありました。同じような災難からあなたを救う重要なチェックポイントを紹介しましょう。🎯
Table of Contents
- 空気圧部品CADモデルで確認すべき重要な寸法とは？
- CADモデルと既存機器のインターフェース互換性を確認するには？
- CAD文書で相互参照しなければならない材料と性能の仕様とは？
- 調達チームはCADレビュー中にコスト削減の機会をどのように特定できるか？
空気圧部品CADモデルで確認すべき重要な寸法とは？
寸法精度は空気圧システム統合を成功させる基礎ですが、すべての寸法が同じように重要なわけではありません。📏
確認すべき最も重要な寸法には、取り付け穴のパターンとネジの仕様（位置、直径、深さ）、センサーとポートの突出部を含む全体の外形寸法、端部位置のクッションを考慮したストローク長、フィッティングのクリアランスを考慮したポートの位置と向き、可動コンポーネントのダイナミッククリアランスゾーンなどがあります。.
次元の一次チェックポイント
Bepto Pneumaticsでは、設置の成功に直接影響する重要な寸法を明確に定義してCADモデルを構成しています。以下は、お客様の細心の注意を必要とするものです：
実装インターフェースの検証
取り付けパターンは、ほとんどの統合不良が発生する場所です。ロッドレスシリンダーの場合は、確認してください：
取付穴の中心間距離 - 0.5mmのズレでも、既存のフレームとのボルトアライメントを妨げる可能性があります。当社のCADモデルには、公差の吹き出し（精密な取り付けの場合、通常±0.1mm）が含まれているため、正確に把握することができます。.
スレッド仕様 - 呼び径（M6、M8、1/4-20など）だけでなく、ねじの深さも確認すること。M8と表示されているモデルには、M8×1.25（標準）かM8×1.0（ファインピッチ）か、また、ねじの深さがボルトの長さに合っているかどうかを明記する必要があります。.
取り付け面の平坦度と垂直度 - 当社のCADモデルには以下が含まれる。 GD&T (幾何学的寸法と公差)1 精密なアプリケーションでバインディングを防止するために重要な、取り付け面の平坦度要件を示す吹き出し。.
エンベロープおよびクリアランス寸法
| 寸法タイプ | 何を確認すべきか | 共通の監督 |
|---|---|---|
| 全長 | ストローク＋ボディエンドキャップ＋クッションアジャスター | アジャスターの出っ張りを忘れる（両端10～15mm追加） |
| 身長 | ボディ高さ + センサー取り付けブラケット | センサーによりプロファイルの高さが15～25mm増加 |
| 幅 | ボディ幅＋ポートフィッティング装着 | エルボ金具は幅に30～40mm追加できる |
| ダイナミック・ゾーン | キャリッジ移動経路 + ケーブル/ホースループ | 不十分なループ半径がケーブルの疲労を引き起こす |
ジェニファーのヒヤリハットはまさにこれだった。競合他社のCADモデルはシリンダー本体の寸法を表示していたが、磁気センサーは薄いプロファイルとして描かれていた。実際には、センサーのハウジングと必要な取り付けブラケットが高さに22mm追加され、干渉が生じるほどでした。当社のBepto CADモデルは常に、センサーと代表的な継手を実際の取り付け構成で表示しています。✅
ポートおよび接続仕様
ニューマチック・ポートは、CADのレビューでは惑わされるほど複雑だ：
ポートスレッドのタイプと方向 - ポートが NPT（テーパー）2, BSPP（平行）、メートル（Gスレッド）のいずれかを選択し、回転方向を確認する。ポートが間違った方向を向いていると、エルボ継手を追加する必要があり、貴重なスペースを消費する可能性があります。.
ポート深度とクリアランス - 当社のCADモデルには、継手の取り付け時にレンチがアクセスできるよう、各ポート周辺に必要な最小クリアランス半径が含まれています。これにより、シリンダーを取り付けた後、実際にフィッティングを締められないという悔しい発見を防ぐことができます。.
排気ポート構成 - 排気制限またはサイレンサーを内蔵したシリンダーの場合、排気ポートの位置が汚染された空気を敏感な部品に向けないことを確認してください。.
ストローク長と終了位置の詳細
特にロッドレスシリンダーの場合、ストローク長の検証は公称仕様を超える：
有効ストロークと全行程の比較 - キャリッジはクッション機構により、物理的に定格ストロークをわずかに超えて移動することがあります。ご使用のアプリケーションが、正確なストロークの終点でハードストップする必要があるのか、それともクッションによる2～3mmのオーバートラベルに対応できるのかをご確認ください。.
ホームポジションの定義 - CADモデルがキャリッジを完全に引き込んだ位置、完全に伸ばした位置、またはストロークの途中の位置のいずれを示しているかを確認し、これが機械のホームポジション要件と一致していることを確認する。.
CADモデルと既存機器のインターフェース互換性を確認するには？
CADモデルの互換性は、いくつかの寸法を一致させるだけではありません。🔧

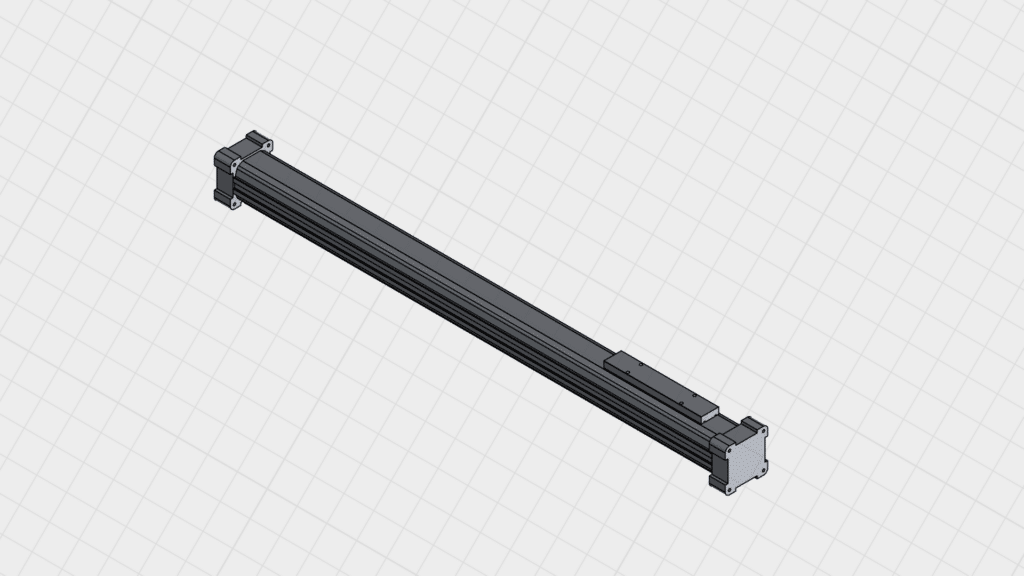

空圧コンポーネントのCADモデルを機械アセンブリ一式にインポートし、隣接するすべてのコンポーネントの全可動域でデジタル干渉チェックを実行し、センサーとケーブルの配線経路が他の機器と競合しないことを確認し、すべてのコンポーネントに対してメンテナンスアクセスが適切であることをチェックし、取り付け戦略によって荷重が適切に分散されることを検証することで、インターフェースの互換性を確認します。.
デジタル・アセンブリ検証プロセス
CADファイルフォーマットの互換性
有意義な互換性チェックを行う前に、適切なファイル形式が必要です。Bepto Pneumaticsでは、複数のフォーマットでCADモデルを提供しています：
ネイティブ・フォーマット:SolidWorks (.SLDPRT)、Inventor (.IPT)、CATIA (.CATPart)
ユニバーサル・フォーマット:STEP (.STP/.STEP)、IGES (.IGS)、Parasolid (.X_T)
ビジュアライゼーション・フォーマット:3Dプリント用モックアップのSTL、CADソフトウェアなしでレビューするためのPDF 3D。
独自のソフトウェアに依存することなく、すべてのCADプラットフォームで寸法精度とフィーチャー形状を維持できます。.
干渉の検出方法
最新のCADソフトウェアには強力な干渉検出ツールが搭載されているが、それは計画的に使用しなければ機能しない：
静的干渉チェック - 空気圧コンポーネントを取り付け位置のアセンブリにインポートし、周囲のすべてのコンポーネントとの干渉検出を実行します。これにより、明らかな衝突が検出されます。.
ダイナミック・モーション・シミュレーション - ロッドレスシリンダーを全ストロークにわたってアニメーション化し、可動部品や固定部品との干渉をチェックします。テキサス州にあるロボット溶接会社の設計エンジニアであるマイケルが、シリンダーキャリッジが最後の50mmの伸長時にケーブルトレイに衝突することを発見するのを手伝いました。🚨
クリアランス分析 - 単に接触を検出するだけでなく、振動に対して適切なクリアランス（通常、最低10～15mm）があることを確認する、, 熱膨張3, および製造公差に対応しています。当社のCADモデルには、推奨クリアランスゾーンを示す基準平面が含まれています。.
センサーとアクセサリーの統合
空気圧シリンダーが単独で動作することはほとんどなく、センサー、取り付けブラケット、アクセサリーが必要です：
センサー取り付け互換性
磁気センサーの位置決め - 磁気ピストン検出付きのロッドレスシリンダーの場合、CADモデル上のセンサー取り付けトラックがセンサーのブランドとモデルと一致していることを確認してください。Tスロットセンサトラックは一般的ですが、スロットの寸法はメーカーによって異なります。.
センサーケーブルの配線 - CADモデルは、ケーブル経路の計画に役立ちます。当社のモデルには、センサーからケーブル出口までの典型的なケーブル経路を示す参照曲線が含まれており、適切なループ長と曲げ半径を確認するのに役立ちます。.
近接スイッチの取り付け - 磁気センサの代わりにエンドポジション近接スイッチを使用する場合は、CADモデルにストローク長に適した位置に取り付け規定（ねじ穴またはブラケット）が含まれていることを確認してください。.
取り付けブラケットとアクセサリーの検証
| アクセサリー・タイプ | CADによる検証が必要 |
|---|---|
| フット取り付けブラケット | 穴パターンはシリンダー本体に適合、ブラケットの高さは必要な高さを提供 |
| フランジ取り付け | 取付面に適合するフランジボルト円および厚さ |
| トラニオンマウント | ピンの直径と間隔が一致し、回転範囲に干渉が生じない。 |
| ガイドレール/キャリッジ | キャリッジの取り付け穴はロードアタッチメントに合わせ、ガイドの長さはストロークに合わせます。 |
| ショックアブソーバー | ネジサイズとストロークがシリンダーと一致し、物理的な外形が隣接する部品をクリアする。 |
Bepto Pneumaticsでは、すべての標準的な取り付け構成のCADモデルを提供し、ご注文前に特定のアクセサリの組み合わせを示すモデルをカスタマイズすることができます。これにより、当て推量を排除することができます。💡
CAD文書で相互参照しなければならない材料と性能の仕様とは？
美しいCADモデルも、実際のコンポーネントがアプリケーション環境で機能しなければ意味がありません。🔍
相互参照すべき重要な仕様には、すべての接液部品の材料等級（アルミニウム合金6061-T6と6063-T5の比較は強度に影響し、ステンレス304と316の比較は耐食性に影響する）、シール材料とプロセス環境に対する化学的／温度的適合性、特定の厚さと硬度値を持つ表面処理とコーティング、使用温度における定格圧力（室温の最大値だけではない）、サイクル寿命、側方負荷容量、速度制限などの性能パラメーターが含まれます。.
材料仕様の検証
構造部材
CADモデルは、一般的な説明だけでなく、特定の材料等級を参照すべきである：
シリンダー本体材質 - アルミ」では不十分です。Bepto Pneumaticsではロッドレスシリンダー本体に6061-T6アルミニウムを指定し、優れた強度（最低290MPa）を提供しています。 引っ張り46063-T5（最小190MPa）と比較して、より高い耐食性を有しています。）腐食性環境では、304または316ステンレス鋼のボディを提供しています。.
ピストンとキャリッジの材質 - 可動部品がアルミニウム、スチール、複合材料のいずれであるかを確認する。これは重量（高速アプリケーションに重要）と磁気特性（センサー検出に重要）に影響する。.
ファスナー仕様 - 高品質のサプライヤーは、CADの組立モデルにファスナーのグレードを含めています。当社では、最低限グレード8.8メートルまたはグレード5 SAEファスナーを指定しており、洗浄環境用のステンレス製オプションもあります。.
シールおよび摩耗部品の仕様
シールは、シリンダーが特定の環境で生き残るか失敗するかを決定します：
シール材の適合性 - CAD文書では、シールコンパウンドを指定しなければならない：NBR（ニトリル）：汎用、FKM（バイトン）：高温または耐薬品性、EPDM：蒸気または温水、ポリウレタン：耐摩耗性。プロセス流体や温度範囲と照らし合わせてください。.
温度範囲の検証 - CADモデルではシリンダーの定格温度は80℃ですが、NBRシール（一般的に80℃に制限）を使用している場合、その制限温度付近で使用するとシールの寿命が極端に短くなります。当社のテクニカル・データ・シートでは、メカニカル温度とシール温度の制限を別々に規定しています。.
潤滑要件 - 潤滑エアが必要な設計か、ドライエアで運転できる設計かを確認してください。これは、空気準備装置と運転コストに影響します。.
パフォーマンス・パラメータの検証
負荷とスピード能力
CADモデルの物理的寸法は、クレームされた性能をサポートしなければならない：
推力計算 - ピストン面積と定格圧力が要求されるスラスト力を発生することを確認する。口径50mmのシリンダーで6 barの場合：スペックシートにそれ以上の数値が記載されている場合は、データの精度を疑ってください。.
側面荷重容量 - ロッドレスシリンダーの場合、サイドロード容量はガイドの長さとキャリッジの設計に依存します。当社のCADモデルにはガイドベアリングの間隔寸法が含まれており、モーメント容量の計算や仕様書の値との比較に使用できます。.
最高速度制限 - 高速運転(>1 m/s)には特殊なシール設計とクッションが必要です。高速運転が必要な場合は、CADモデルで両端の調整可能なクッション機構を確認してください。.
文書相互参照チェックリスト
| 文書タイプ | CADモデルと一致すること | 何を確認すべきか |
|---|---|---|
| テクニカル・データシート | 部品番号とリビジョン | モデル寸法に沿った性能仕様 |
| 材料証明書 | 部品材料 | 指定された等級がモデルの特性に適合 |
| 圧力試験報告書 | 定格圧力 | 試験圧力 ≥ 1.5× 定格圧力 |
| 寸法図 | 重要寸法 | 2D図面の寸法が3Dモデルと一致 |
| 組み立て説明書 | コンポーネントの配置 | 分解図はモデルの組み立て構造と一致する |
Bepto Pneumaticsでは、すべてのCADモデルに対応する技術文書にリンクするメタデータが埋め込まれており、常に一致した情報を確認することができます。📊
調達チームはCADレビュー中にコスト削減の機会をどのように特定できるか？
スマートCADレビューは単なる技術検証ではなく、パフォーマンスを損なうことなくコストを最適化する戦略的な機会です。💰
調達部門は、指定された機能が実際に必要かどうかを分析し（オーバースペックは価値を伴わずにコストを増加させます）、標準カタログ寸法がカスタム要件に取って代わる可能性があるかどうかを評価し、複数のプロジェクトでコンポーネントを標準化してボリューム価格を実現する機会を特定し、ステンレス鋼のような高価な材料が本当に必要なのか、それともコーティングされたアルミニウムで十分なのかを評価し、複数のサプライヤのCADモデルを比較して、より良い価格で同等の機能を見つけることによって節約を特定することができます。.
オーバースペック分析
機能の必要性評価
CADのレビューでは、すべてのプレミアム機能を質問する：
精密グレード - 本当に±0.01mmの位置決め精度が必要なのか、それとも±0.1mmで十分なのか。高精度グレードは、コストが倍増します。当社のCADモデルには、標準グレードと高精度グレードがあります。.
表面仕上げ要求事項 - 鏡面研磨された表面は、CADのレンダリング図では印象的に見えますが、かなりのコストがかかります。ほとんどの産業用途では、標準的な アルマイト仕上げ5 (Ra 1.6μm）は、半額で高級研磨仕上げ（Ra 0.4μm）と同等の性能を発揮する。.
エキゾチック素材 - ウィスコンシン州にある食品加工機器会社の調達マネジャー、トーマス氏と最近仕事をしました。彼は、水しぶきがかかることはあるが、直接食品に触れることはないアプリケーション用に316ステンレス鋼シリンダーを指定していました。CADモデルを一緒に検討し、実際の環境を理解することで、私たちはステンレス鋼ピストンロッドを備えた硬質陽極酸化アルミシリンダーに切り替え、40%のコスト削減で必要な耐食性を達成しました。🎯
標準化の機会
プロジェクト横断的なコンポーネントの統合
CADの見直しは、標準化の機会を特定する絶好の機会である：
取り付けパターンの標準化 - CADを見直した結果、3つの異なるプロジェクトで、取り付けパターンが似ているが同一ではないロッドレスシリンダーが使用されていることが判明した場合、1つのパターンに標準化することを検討してください。これにより、大量購入が可能になり、スペアパーツの在庫の複雑さが軽減されます。.
ストローク長の合理化 - 異なるプロジェクトで450mm、500mm、550mmのストロークを持つシリンダーを注文する代わりに、（余分なストロークが問題にならなければ）3つすべてを500mmに標準化することで、15-20%の数量割引を得ることができる。.
ポート設定の一貫性 - 機器ライン全体のポートサイズと向きを標準化することで、空圧フィッティングの在庫が簡素化され、組み立てミスが減少します。.
Bepto Pneumaticsでは、特定のモデルを標準とするお客様に優先価格と在庫保証を提供する「優先構成」プログラムを維持しています。当社のCADライブラリーをご利用いただくと、検討プロセスにおいてコンフィギュレーションを簡単に比較することができます。.
サプライヤーの比較と同等性の検証
マルチサプライヤーCAD分析
賢い調達とは、選択肢を比較することである：
次元同等性チェック - 複数のサプライヤーのCADモデルを同じアセンブリにインポートして、外形寸法、取り付けパターン、およびインターフェースの互換性を直接比較できます。当社のBeptoモデルは一貫して、OEM部品のドロップイン代替品であり、大幅に低コストであることが証明されているため、当社はこの方法を推奨しています。.
機能間の比較 - CADモデル解析に基づき、比較表を作成：
| 特徴 | OEMサプライヤー | ベプト・ニューマティクス | コスト影響 |
|---|---|---|---|
| 取付穴 | 4×M8ネジ | 4×M8ネジ | 同等 |
| センサータイプ | 独自の磁気 | 業界標準の磁気 | -25%センサーコスト |
| ポートスレッド | G1/8 BSPP | G1/8 BSPP | 同等 |
| クッション | 修正済み | 調節可能 | パフォーマンスの向上 |
| リードタイム | 8～10週間 | 2～3週間 | 在庫コストの削減 |
| 単価 | $850 | $520 | -39%貯金 |
パフォーマンス検証 - CADモデルの寸法を使用して、性能パラメータを独自に計算します。スラスト力、流量容量、速度能力について、物理学はブランド名を気にしません。.
バリュー・エンジニアリングのコラボレーション
サプライヤー設計の最適化
最高のコスト削減は、共同CADレビューから生まれる：
代替デザインの提案 - CADレビューの際にアプリケーションの要件を共有すると、経験豊富なサプライヤーが最適化を提案します。最近では、機械設計のセンサー取り付けブラケットの位置を変更することで、シリンダーストロークを800mmから600mmに短縮し、50ユニットの注文でシリンダー1本あたり$180のコスト削減を実現した顧客を支援しました。.
モジュラー設計のアプローチ - 当社のエンジニアリング・チームは、カスタム・ワンオフ設計の代わりに、標準的なモジュラー・コンポーネントを組み合わせることで、同じ機能をより低コストで実現し、スペアパーツの入手性を高める方法を示すことができます。.
製造可能性のための設計フィードバック - カスタム取付ブラケットやインターフェイスを設計している場合、空気圧機器サプライヤーとCADモデルを早期に共有することで、製造の非効率性が明らかになります。溶接ブラケットからボルト締めブラケットへの切り替えのような単純な変更で、コストとリードタイムの両方を削減することができます。🔧
Bepto Pneumaticsでは、無料のCADレビューセッションを提供しており、当社のアプリケーションエンジニアがお客様のモデルと一緒に検討し、特に性能を損なうことなくコストを最適化する機会を探します。この協力的なアプローチにより、お客様はプロジェクト空気圧機器のコストを平均22%節約することができました。.
Conclusion
徹底的なCADモデルレビューは、コストのかかる統合の失敗を防ぎ、性能要件を確実に満たし、大幅なコスト削減の機会を特定するための最も強力なツールです。OEMサプライヤーと作業する場合でも、Bepto Pneumaticsのような高品質の代替品と作業する場合でも、承認前の体系的なCAD検証に時間を投資することは、プロジェクトのライフサイクル全体を通じて利益をもたらします。🚀
空気圧機器のCADモデルレビューに関するFAQ
Q: 空圧部品サプライヤーにどのようなCADファイル形式を要求すればよいですか？
A: STEP（.STPまたは.STEP）形式は、専用ソフトウェアを必要とせず、すべてのCADプラットフォームで正確なジオメトリを保持します。Bepto Pneumaticsでは、お客様の設計環境との互換性を確保するため、STEPファイルを標準として提供するほか、ご要望に応じてネイティブフォーマット（SolidWorks、Inventor、CATIA）やビジュアライゼーションフォーマット（3D PDF、STL）も提供します。.
Q: サプライヤーのCADモデルと実際に製造された製品が一致していることを確認するにはどうすればよいですか？
A：CADモデルの品番とリビジョンレベルをテクニカル・データ・シートや寸法図と照合し、寸法がモデルと一致していることを示す初品検査報告書を要求し、寸法が確認できる実際の製品の写真を要求してください。弊社では、初回出荷時に完全な寸法検査報告書を提供し、お客様がCADモデルと直接比較して確認できるようにしています。.
Q: サプライヤーのCADモデルを、私の特定の取付け要件に合わせて修正することはできますか？
A: 取付ブラケットや外部インターフェースを変更することは可能ですが、コアとなる空圧部品の形状を変更することは絶対に避けてください。Bepto Pneumaticsでは、シリンダの完全性を損なうことなく、取り付けブラケット、ポートの向き、およびアクセサリの組み合わせをお客様の要件に正確に一致させるために、無料のCADカスタマイズを提供しています。.
Q: 承認のためのCADモデルと技術図面の違いは何ですか？
A: CADモデルは3Dビジュアライゼーションを提供し、デジタル・アセンブリ検証を可能にします。一方、技術図面は公差、GD&Tコールアウト、製造仕様を含む2D寸法図を提供します。統合チェックには3Dモデルを、精密な寸法確認には2D図面をお使いください。当社ではBepto Pneumaticsのすべてのコンポーネントにこの2つを提供し、徹底的なレビューのための完全な文書化を保証します。.
Q: 空圧システムを設計する際、CADモデルはどのくらいの頻度で更新する必要がありますか？
A: コンポーネントの仕様が変更されたとき、サプライヤーから改訂モデルを受け取ったとき（常に改訂レベルを確認する）、隣接するコンポーネントの設計変更後、および製造の最終承認前に、アセンブリCADモデルを更新します。.
