スリット形シリンダーのシールは、機械結合式ロッドレスシリンダーで使われる、移動するスリット閉止システムです。内側のシールバンドが加圧スリットを閉じ、外側のカバーまたはダストバンドが開口部を保護します。キャリッジは短い移行領域だけで各バンドを持ち上げ、ピストンの移動に合わせて元の位置へ導きます。
「開き側バンド」と「閉じ側バンド」は、移動キャリッジの周囲で起きることを表すには便利ですが、2つの固定された交換部品の名称であることはほとんどありません。キャリッジの前方では、バンドが通常の着座位置を離れます。後方では、同じ連続バンドが戻ります。ストロークを反転すると、2つの領域の役割が入れ替わります。
要点
- Parkerは外側バンドと内側バンドを部品11と17として別々に示しています。
- 開く・閉じるという表現は、移動方向で反転する局所的な動作状態を表します。
- スリットが再シールするかどうかは、バンド経路、溝の状態、キャリッジのガイド、汚染、型式固有の保持構造で決まります。
この区別は診断時に重要です。へこんだ外側ストリップは圧力を失わせずにスリットを露出させることがあります。外側ストリップがきれいでも、内側の圧力バンドの損傷を隠している場合があります。どちらかを注文する前に、アクチュエータの構造、故障した機能、メーカーの正確な用語を特定してください。
開く・閉じるは動作状態であり、2つの固定部品ではない
ParkerのOSP-P指示書では、外側シールバンドを部品11、内側シールバンドを部品17としています。これらの番号は異なる層を示すもので、恒久的に割り当てられた「開き側」や「閉じ側」のストリップを示すものではありません。現在の移動方向を基準に、ピストンヨークの前方で開き、後方で再着座します（Parker OSP-P 取扱説明書）。
キャリッジが左から右へ動くと想像してください。局所的なガイド形状が外側カバーバンドを持ち上げ、機械結合部がスリットを通る箇所だけで内側シールバンドを移動させます。それ以外のストロークでは、バンドは着座したままです。ヨークが通過すると、ガイド経路が各バンドを通常の溝または接触面へ戻します。
次にシリンダーを反転します。再着座していた領域が開き側になり、元の開き側が再着座側になります。保守中に部品を入れ替えたわけではありません。移動方向が変わったため、空間上の役割が変わったのです。
この可逆的な関係が、タイトルを最も正確に理解する方法です。また、図面には内側シールバンド、シールベルト、外側シールバンド、ダストシールバンド、カバーストリップと記載されているのに、「開き側バンド」を要求してしまう、よくある予備品の間違いも防げます。
メーカーによって用語は異なります。
| メーカー例 | 圧力側の部品 | 外側の部品 | 局所経路の部品 |
|---|---|---|---|
| Parker OSP-P | 内側シールバンドまたはIバンド | 外側シールバンドまたはOバンド | ピストンヨークとワイパーカバー |
| Festo DGC | シールバンド | カバーストリップ | バンドリバーサー |
| SMC MY1 | シールベルト | ダストシールバンド | スライドテーブルと型式固有のガイド構造 |
この表は用語を対応させるための補助であり、互換性の証明ではありません。幅、端部形状、材質、端部の固定、ストローク余長、溝形状、サービス手順はシリーズごとに異なります。より広い交換・漏れの背景については、ロッドレスシリンダーのシールバンド技術ガイドを参照してください。
2つのバンドの構造
FestoのDGC資料ではシールバンドとカバーストリップを分け、Parkerでは部品17と11を分けています。どちらの例でも、1つの部品が加圧スリットを管理し、別の部品が露出した開口部を保護します。層は移動する移行領域を共有しますが、機能は同じではありません（Festo DGC Documentation）。
内側の部品は圧力境界を構成します。ピストンヨーク組立体の内部に取り込まれる短い領域を除き、長手方向のスリットを閉じなければなりません。そのため、作動面、端部、着座経路が漏れに影響します。設計によっては圧力がバンドを着座面へ押し付けるのを助けますが、有効面積と接触経路は実際の形状から決まります。一般化した閉止力の数値を使うと誤解を招きます。
外側の部品は環境側からスリットを覆います。ワイパー、粉じん、繊維、切粉、クーラント残渣、取扱いによる損傷にさらされます。Parkerは外側シールバンド、Festoはカバーストリップ、SMCはダストシールバンドと呼びます。部品表に「シール」と書かれていても、見えるストリップが圧縮空気用シールだとは限りません。
なぜ2層にするのでしょうか。外側バンドは暴露、ワイピング、スリット被覆に合わせて最適化でき、内側バンドは圧力保持と繰返し曲げに合わせて最適化できます。すべての役割を1本の見えるストリップに集約すると、汚染による損傷と圧力シールの管理が難しくなります。
ロッドレスシリンダーのダストバンドガイドでは、外側層を詳しく扱っています。この記事では、スリット全体を開放したままにせず、両方の層を移動キャリッジに通す仕組みに焦点を当てます。
ピストンヨークはどうやって局所的な開口を作りますか？

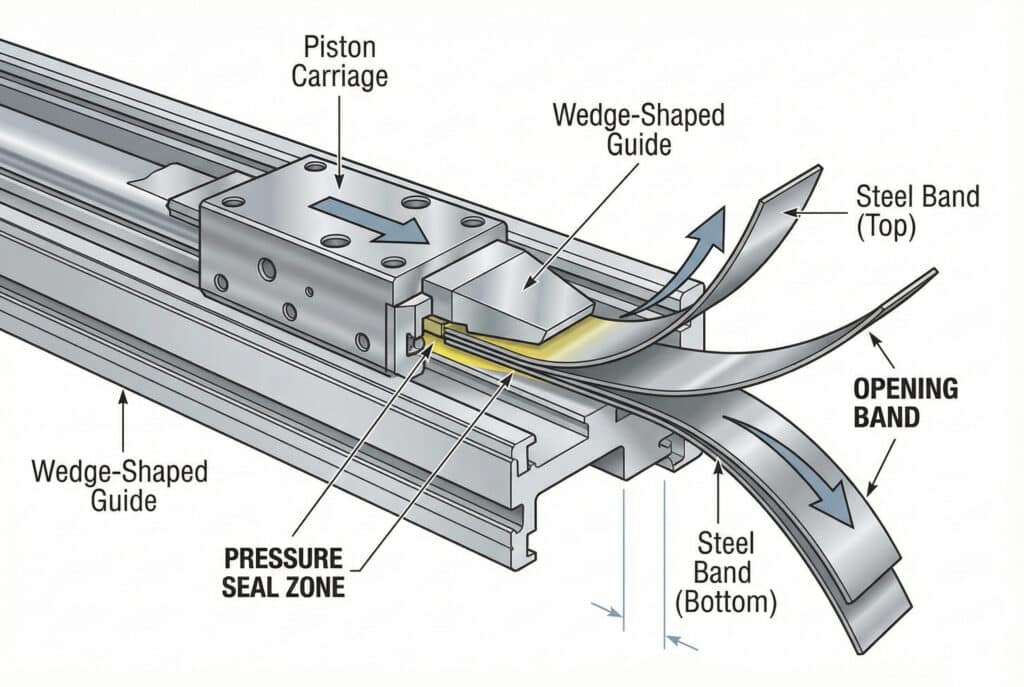

Parkerは、ピストンヨークが2本のシールバンドを溝に保持すると説明しています。FestoのDGC-HD手順では、バンドリバーサーの別々の下側・上側ノッチにシールバンドとカバーストリップを通します。これらの記録された経路は、どの製品にも当てはまる15度のくさびや2本のストリップの重なりではなく、制御された局所たわみを実現します（Festo DGC-HD Repair Instructions）。
ピストンと外部キャリッジは、長手方向のスリットを通る機械的な接続を必要とします。その接続部が移行領域を占めます。その内部では、成形されたガイドがバンドを通常の着座経路からそらし、ヨークとの接触を避けながら、スリット方向へ戻します。
この動作を可能にする特徴は4つあります。
- 連続したバンド経路。ストリップは鋭いヒンジで折れるのではなく、設計された半径に沿って曲がります。
- 分離されたガイド高さ。内側バンドと外側ストリップは異なるノッチ、溝、面に沿って進むため、衝突しません。
- 閉じ込められた開口。圧力側の開口はピストン組立体の内部にとどまり、大気へ制限なく開いたスリットにはなりません。
- 制御された復帰。出口形状がバンドを着座面へ戻すため、外部の閉止アクチュエータを必要としません。
すべてのシリンダーに見えるローラーが使われるのでしょうか。いいえ。専用ローラーセットではなく、ワイパー、ガイド面、磁石、リバーサーを示す図面もあります。「ローラーの芯合わせ力」は、部品図に示されている場合だけ型式固有の機能として扱ってください。
バンドは、1回の往復サイクル中に2方向へ曲がります。キャリッジが近づくと着座経路を離れ、移行領域を通り、その後方で戻ります。この繰返し曲げにより、一般的な材質硬さの比較よりも、端部の損傷、しわ、ばり、挟まった粒子、誤った経路が重要になります。
移動方向を反転すると役割が変わる
SMCのMY1カタログには、ボア10～100 mmのファミリー全体で5種類の標準ガイドが示されています。これらの違いがあっても、各複動機械結合式モデルは両方向の移動に対応します。したがって、スライドが反転するたびに、開き側と再着座側が入れ替わります（SMC MY1 カタログ）。
このため、損傷が方向依存に見えることがあります。バリや折れは一方向ではガイドに滑らかに入っても、経路が反転すると引っ掛かる場合があります。ワイパーが移行領域の片側へ異物を押し出すこともあります。シューという音や引っ掛かりが片方向の移動時だけ現れるなら、固定された「閉じバンド」が故障したと結論づけるのではなく、移動方向とキャリッジ位置を記録してください。
有効な診断記録には、2つの座標があります。1つはストローク上のキャリッジの実位置、もう1つは移動方向です。位置は局所的なスロットやバンドの不具合を特定し、方向は非対称な進入・退出、ワイパー、ガイドの挙動を見分ける手掛かりになります。サイクル数だけでは、どちらの手掛かりも失われます。
移動するキャリッジの後ろでバンドが再着座するのはなぜですか？
ParkerはOSP-Pの内側バンドについて、予張力をかけず、垂れ下がらない状態で取り付けるという2つの明確な条件を示しています。したがって、安定した再着座は、設計された溝と経路形状に依存します。バンドを手触りで十分に張ったと判断し、任意に引き伸ばして得られるものではありません（Parker OSP-P 保守指示）。
バンドが移行領域を離れるとき、モデル固有のいくつかの作用が所定の位置へ戻る動きを導きます。
- 弾性回復：ストリップは、ヨークや反転部品によって局所的に曲げられた状態から戻ろうとします。
- ガイド形状：退出面がバンドを溝またはシール面へ向けます。
- 圧力荷重：一部の内側バンド形状では、チャンバー圧力が圧力側の座面への接触を支えます。
- 磁気保持：SMCは、該当するMY1モデルでダストシールバンドを引き付けるシールマグネットを記載しています。
- ワイパーとカバーによる制御：外側部品がカバーストリップの位置を保ち、異物の持ち込みを抑えます。
- 端部保持：クランプまたは保持ねじが、承認されていない張力を生じさせずに、意図した長手方向の位置を定めます。

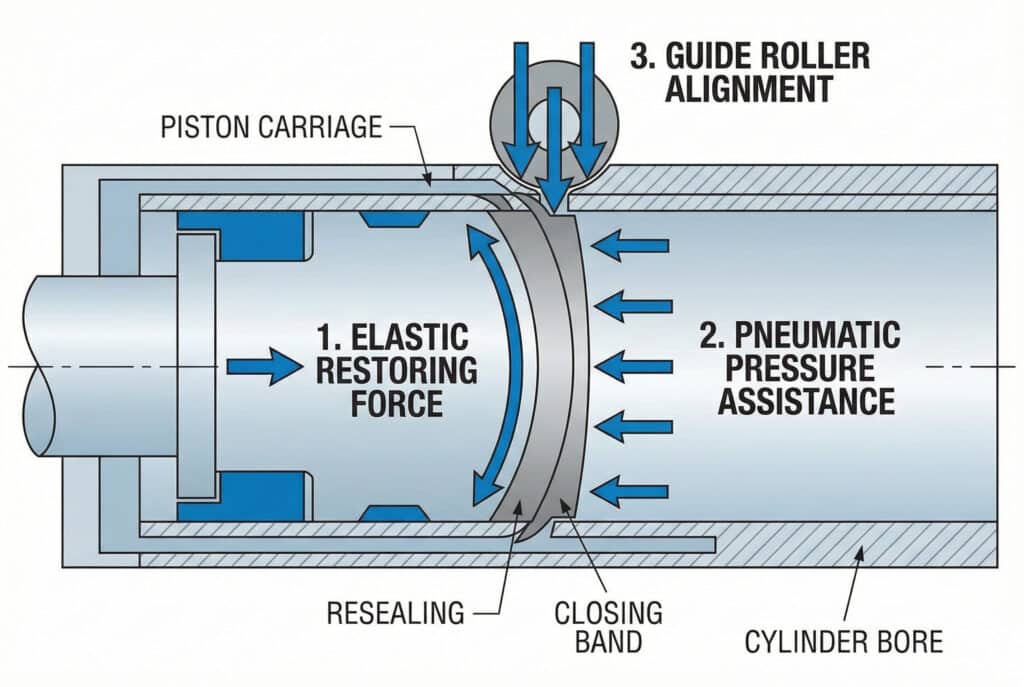

どの要素も、普遍的な「3つの力の体系」として扱うべきではありません。Parkerはステンレス鋼製バンドを使用し、SMCは柔軟なシールベルトと磁気保持式ダストバンドを記載しています。Festoは、異なる反転ノッチを通してシールバンドとカバーストリップを案内します。実際に働く接触力はそれぞれ異なります。
再着座を妨げるものは何でしょうか。折れは平らに戻ることを妨げます。異物は溝を塞ぎます。余分なたるみはストリップを蛇行させ、過大な予張力は経路を乱します。シリンダー形状のねじれや、過荷重のキャリッジは、スロットに対する移行形状をずらす可能性があります。
最後の点は見落としやすいものです。バンド自体が外部荷重を受けるわけではありませんが、ガイドシステムがピストンヨークのスロットへの進入方法を決めます。バンドの損傷が片側のエッジで繰り返す場合や、キャリッジのヨーに追従する場合は、シリンダーの横荷重が軸受とシールの摩耗を速める仕組みも確認してください。

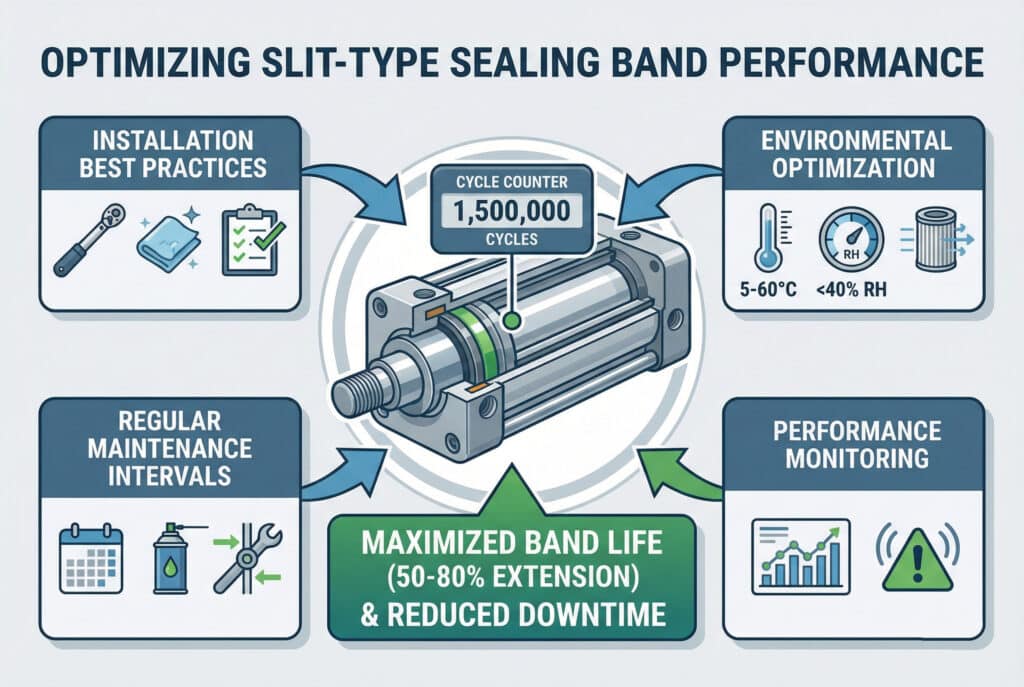

確実な開閉を左右する変数は何ですか？
SMCは、MY1シリンダーチューブがねじれるとシールベルトが外れ、ダストシールバンドが損傷し、空気漏れが生じる可能性があると警告しています。カタログでは、外部ガイドを芯合わせするときにずれ吸収機構も求めています。この2つの指示を合わせると、バンドの挙動が取付けと荷重経路の管理に直接つながっていることが分かります（SMC MY1 カタログ）。
次の変数を、エンジニアリング記録に残してください。
| 変数 | バンド挙動が変わる理由 | 確認する事項 |
|---|---|---|
| シリンダー構造 | 磁気結合式と機械結合式のロッドレスシリンダーでは、圧力境界が異なる | モデル表示とメーカー図面 |
| バンドの識別 | 内側の圧力バンドと外側のカバーバンドでは役割が異なる | 部品番号、材質、形状、端部処理 |
| ストロークとバンド長 | 交換バンドはストロークに合わせて切断または発注する場合がある | 銘板のストロークとマニュアルの発注規則 |
| 溝の状態 | バリ、へこみ、接着剤残り、詰まった粉じんが着座を妨げることがある | 安全に隔離した後の全ストローク目視検査 |
| キャリッジの案内 | ピッチ、ヨー、ロール、または外部ガイドの不一致が移行経路をずらす | ガイドのがた、取付け平面度、モーメント限界 |
| 速度と反転 | 動的な曲げと急な方向転換がガイド経路への進入を変える | 公称サイクル速度だけでなく実際の動作プロファイル |
| 圧力 | 圧力が内側シールの境界面と漏れの影響度に作用する | 症状発生時の両チャンバー圧力 |
| 潤滑 | 誤ったグリース、グリース不足、または洗い流されたグリースが摺動挙動を変える | 該当マニュアル、グリース製品、保守履歴 |
| 汚染 | 繊維、切りくず、クーラント、洗浄残留物が外側バンドの下に入り込むことがある | 向き、ワイパー、防護カバー、清掃方法 |
| 温度と化学環境 | 材質の応答と潤滑剤の粘度は用途ごとに異なる | シリーズ限界と流体適合性 |
10個すべての変数に対して、1つの予防保全カレンダーを作らないでください。ParkerはOSP-Pについて恒久グリース潤滑を説明し、0.2 m/s未満の低速では別のグリースを指定しています。SMCにも独自の清掃およびグリース指示があります。50万サイクルごとにPTFE潤滑剤を塗布するという一律の推奨は、両社の指示と矛盾する可能性があります。
表面に関する主張にも同じ注意が必要です。メーカーが相手面と潤滑条件を定義していない限り、粗さの数値が小さいほど自動的に良いとは限りません。シリンダーバレルのホーニングとシール寿命に関する記事では、表面テクスチャーの評価にRa値1つだけでは不十分な理由を説明しています。

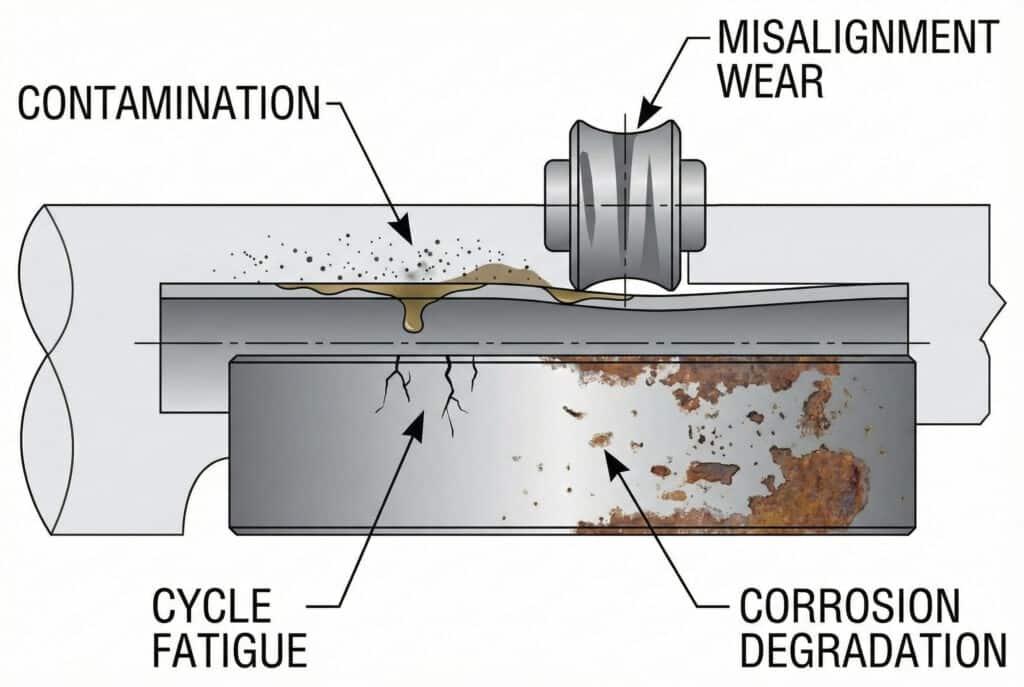

再着座不良をエンジニアはどのように診断すべきですか？
SMCは、機械結合式ロッドレスシリンダーでは特殊なシール構造により、推力に影響しない程度の小さなシューという音が発生する場合があると説明しています。したがって、音だけを故障限界にしてはいけません。診断では、症状をキャリッジ位置、方向、圧力挙動、正確なバンド層に結び付ける必要があります（SMC MY1 カタログ）。
安全な隔離とメーカー手順から始めてください。バンドのエッジは鋭い場合があり、閉じ込められた圧力が変化するとアクチュエータが動くことがあります。軸を作動させられる状態で、バンドを持ち上げたり、クランプを外したり、スロットに工具を入れたりしないでください。
機械を安全な状態にした後、次の症状マップを使います。
| 観察結果 | 考えられる発生源 | 切り分け確認 |
|---|---|---|
| シューという音がキャリッジに追従する | 内側バンド、移行領域シール、またはモデル上正常な漏れ | マニュアルと照合し、シリンダーを隔離する |
| シューという音が一方の端に残る | ポート、エンドキャップ、クッションシール、または継手 | バンドを動かす前に固定接続部を確認する |
| 引っ掛かりが同じストローク座標で繰り返す | へこみ、バリ、汚染、または局所的な形状損傷 | 同じ実位置を検査する |
| 引っ掛かりが主に一方向で現れる | 非対称なガイド進入、ワイパー接触、折れ、または異物の移動 | 方向と低速時の挙動を記録する |
| 外側バンドに傷があるが圧力は保持される | 内側の漏れが確認されていない状態での汚染バリア損傷 | 承認された手順でのみカバー下を検査する |
| 新しいバンドが片側エッジで早期に故障する | ねじれ、横荷重、外部ガイドの不一致、または取付け損傷 | 取付け平面度とキャリッジモーメントを確認する |
圧力降下試験は隔離した容積の変化を定量化できますが、それだけで漏れている境界面を特定することはできません。圧力降下漏れ率計算ツールは、境界、容積、開始圧力、終了圧力、時間を定義した後の管理試験を補助できます。
より広い故障切り分けの手順には、ロッドレスシリンダーのシールバンド技術に関するトラブルシューティングガイドを使用してください。この力学記事では、位置依存の症状が現れたときにバンドがどのように動いているかに焦点を保ちます。
交換または保守記録には何を含めるべきですか？
Parkerの部品表では、外側バンドを「ストロークに合わせて切断」と示しています。一方、SMCは、内径、ストローク、仕上げによって番号が変わるシールベルトとダストバンドの交換品を別々に掲載しています。これらのカタログ構成から、バンド幅や写真だけでは互換交換品を定義できないことが分かります（Parker OSP-P 取扱説明書）。
分解前に、次の項目を記録してください。
- メーカー名と完全なシリーズコード
- 内径、ストローク、キャリッジまたはガイドの仕様、取付け方向
- 内側シールベルトまたはバンドの部品番号
- 外側カバーまたはダストバンドの部品番号
- 症状が出る位置と移動方向
- 作動圧力、速度、荷重、サイクル履歴
- 外部ガイドの構成と測定したがた
- 銘板、全ストローク経路、両バンド端部、キャリッジの写真
- 汚染、洗浄薬品、潤滑剤の履歴
- クランプ、ねじ、溝、ワイパー、エッジの状態
ロッドレスシリンダーの交換依頼を確認してきた経験では、傷の付いたバンドのクローズアップ写真1枚だけで診断が決まることはほとんどありません。銘板、全ストローク経路、両側から見たキャリッジ、両バンド端部を写した写真セットが最も役立ちます。これにより、部品を選ぶ前に、エンジニアリング担当者が見える損傷を正確な構造と照合できます。
内側と外側のバンドは、常に一緒に交換すべきでしょうか。自動的にそうする必要はありません。メーカーによっては別々に販売しており、外側バンドの損傷だけでは内側の漏れを証明できません。保守キットに内径別の他のシールが含まれる場合もあります。シリーズのマニュアルに従い、状態、承認済み手順、キット定義に基づいて必要な部品を交換してください。
最も役立つ保守記録は、バンドシステムを反転可能な動作経路として扱います。ストリップがどこで座面から離れ、どのようにキャリッジを通過し、どこで戻るのか、そして故障が位置または方向に追従するのかを示します。この記録は「閉じバンドが故障した」という表現よりも、保全、エンジニアリング、交換部品サプライヤーの間で正確に引き継げます。
スリット型シリンダーのシールに関するFAQ：エンジニアは何を確認すべきですか？
SMCのMYシリーズには5種類のガイドタイプがあり、内径は10～100 mmです。一方、ParkerとFestoはそれぞれ独自のバンド名称と経路仕様を使用しています。次の5つの回答では、再利用できる機械原理と、正確なモデル資料から確認すべき寸法、材質、力、保守限界を分けて説明します。
開きバンドと閉じバンドは、別々の交換部品ですか？
通常は別部品ではありません。これらの名称は、移動するキャリッジの周囲にある局所的な領域を表します。連続したバンドはキャリッジの前方で通常の座面から離れ、後方で戻ります。移動方向が反転すると、各領域の役割も入れ替わります。部品図では、内側のシールバンドまたはシールベルトと、外側のカバーまたはダストバンドとして掲載されることが多くなります。
実際に圧縮空気を保持するのはどのバンドですか？
機械結合式ロッドレスシリンダーでは、通常、内側のシールバンドまたはシールベルトが圧力境界の一部です。見える外側バンドは主にスロットを覆い、汚染を防ぎます。メーカーによって用語が異なるため、見える損傷を漏れと結び付ける前に、シリーズ図面で圧力側部品を特定してください。
空圧がシールバンドを閉じるのですか？
一部の内側バンド形状では、圧力が接触を支えることがありますが、普遍的な閉じ力の計算ではありません。再着座には、ガイド形状、弾性回復、溝の状態、保持、芯合わせも影響します。定義されていない接触領域に一般的な圧力×面積の値を適用せず、メーカーの断面図または修理マニュアルを使用してください。
なぜシリンダーは一方向ではシールできても、反対方向では漏れたり引っ掛かったりするのですか？
反転すると、キャリッジのどちら側がバンドを開き、どちら側が所定位置へ案内するかが変わります。折れ、バリ、非対称なワイパー、ガイド誤差、移動する異物は、反対側からの進入時に異なる挙動を示すことがあります。アクチュエータを分解する前に、ストローク座標と移動方向の両方を記録してください。
取付け時にシールバンドを強く張るべきですか？
正確なマニュアルの指示に従う場合に限ります。Parkerは、OSP-Pの内側バンドを予張力なしで、垂れ下がらないように取り付けるよう作業者に指示しています。他の設計では、異なるベルト、クランプ、ねじ、マグネット、反転部品を使用します。任意に「十分張った」と設定すると、経路を乱したり、エッジを損傷したり、正しい再着座を妨げたりする可能性があります。
