ステンレス製空圧継手は、漏れ、腐食したねじ、チューブ抜け、汚染表面が許容できない生産・安全・衛生リスクを生む場合に不可欠です。強い洗浄、塩化物、熱、薬品、清浄製造で特に有効です。ただし、ステンレス本体だけで適合は決まりません。本体鋼種、コレット、シール、チューブ、ねじ、圧力、温度、表面、文書を一つのアセンブリとして検証します。
要点
- 「ステンレス本体」だけでなく、コレット、Oリング、チューブ、ねじ、シール材を指定する。
- 304/316Lは環境から選び、圧力選定とは分ける。
- 圧力・温度は一つの正確なシリーズ資料で確認する。
- 食品、製薬、海洋、化学用途は別々の証拠一式を用意する。
- ISO 14743の3～16 mm完全アセンブリの考え方でチューブを合わせる。
- ねじトルクとシール材はメーカー指示を使う。
- 保守前に残留空圧を隔離する。
ステンレス製空圧継手が本当に必要なのはどんな場合か？
Parker LF3800/LF3900は多くの構成で30 bar、-20～150°Cですが、この値は該当シリーズだけに適用されます。洗浄区域、沿岸設備、高温スキッド、化学設備、清浄製造、チューブ抜けの影響が重大な回路が候補です。乾燥した制御盤内ではめっき黄銅や樹脂で十分な場合もあります。
| 選定条件 | ステンレスを検討する理由 | 求める証拠 |
|---|---|---|
| 洗浄・薬品 | めっき損傷、シール侵食、隙間腐食 | 薬品、濃度、温度、時間、すすぎ |
| 沿岸・海洋 | ねじ・隙間への塩化物堆積 | 鋼種、全材質、排水、異種金属接合 |
| 高温・清浄製造 | チューブ、シール、潤滑剤、表面が制限 | ピーク温度、洗浄性、潤滑剤、申告書 |
| 漏れ影響が重大 | 抜けで危険動作や長時間停止 | 耐圧、漏れ試験、追跡性、保守条件 |
寿命を「3～10倍」と一律に約束できません。薬品、塩化物堆積、温度、チューブ動作、洗浄頻度、ねじ施工、保守で変わるため、暴露条件と受入証拠を指定します。
完全な継手アセンブリが適否を決める
Parker LF3800とLF3900は316L本体とFKMシールを使いますが、前者は303ステンレスコレット、後者は316Lコレットです。「316L継手」という表現だけでは保持部品が分かりません。本体は圧力保持金属部、コレットはチューブ把持部、シールは漏れを防ぐエラストマー、完全アセンブリは承認チューブと全保持・密封・支持部品を含みます。
- 本体・ねじ：鋼種、ねじ形式、表面、塗布済みシール材。
- コレット：合金と再接続規則。
- シール・潤滑剤：材質、温度、媒体、申告。
- チューブ：材質、外径、公差、圧力温度低減、薬品。
- 支持：振動と分岐荷重を継手から逃がす。
継手選定で304と316Lはどう違うか？
Outokumpu Prodec 316Lは約2.1%のモリブデンを含み、304Lは含みません。この差が塩化物環境で316Lを優先する理由の一つですが、薬品適合、圧力、衛生性は別に確認します。
| 判断要因 | 304/304Lの出発点 | 316/316Lの出発点 | 確認 |
|---|---|---|---|
| 乾燥屋内 | 薬品・塩化物なしなら十分な場合 | 通常は任意 | 実シリーズ定格と費用 |
| 海洋・塩化物洗浄 | 通常は第一候補でない | 有力だが無敵ではない | 濃度、乾湿サイクル、隙間 |
| 化学用途 | 限定流体で適合 | 限定流体で適合 | 実濃度・温度 |
| 高圧・衛生区域 | 鋼種だけでは不足 | 鋼種だけでは不足 | 形状、試験、表面、シール、文書 |
低炭素L鋼種は溶接後の鋭敏化を抑えますが、小形継手は切削品も多いため、実部品での意味を確認します。圧力限界は形状、サイズ、シール、チューブ、温度で決まります。周辺アクチュエータは海洋用耐食シリンダガイドを参照してください。
特に多くの証拠が必要な重要用途は？
3-Aの衛生設計資料は製品接触面を一般に32 microinch（0.8 µm Ra）以下とし、孔、折れ、隙間がないことを求めます。製品区域外の標準空圧継手に同じ仕上げが必ず必要とは限らず、ステンレス組成だけでも衛生設計を証明しません。
食品・飲料の洗浄環境
まず区域を決めます。製品非接触、飛沫、製品接触境界で清浄性、潤滑剤、排水、文書要求が異なります。米国の21 CFR 117.40は設備の清浄性と構造を扱いますが、すべてのステンレス継手を「FDA承認」とはしません。周辺機器は食品洗浄用ステンレスシリンダガイドを参照します。
製薬・清浄製造
粒子、残留物、潤滑剤、デッドスペース、洗浄剤を管理します。ISO 13485は品質マネジメント規格で継手材質証明ではなく、USP Class VIも高分子・エラストマーに関するもので接続全体を承認しません。材質表、洗浄・包装、潤滑剤、シール、追跡性、変更管理を要求します。
海洋・屋外機械
NASAが説明する電食の3条件は異種金属、電解質、導電経路です。材質の近接化、絶縁、排水、接合設計で一つを断ちます。アルミ弁本体、亜鉛めっきブラケット、炭素鋼盤も接合部として点検します。
化学・プロセス設備
「酸・アルカリに強い」という包括表現を承認してはいけません。薬品名、濃度、温度、圧力、時間を指定し、本体、コレット、シール、チューブを個別に確認します。
プッシュイン継手をチューブへどう適合させるか？
ISO 14743:2020は外径3～16 mmの熱可塑性チューブ用完全アセンブリを扱います。材質、外径、公差、温度、圧力、動作まで一致させます。
- 承認材質と正確な外径を確認する。
- 直角に切り、汚れ、偏平、深い傷を除く。
- 公表深さまで挿入し指定の引張確認を行う。

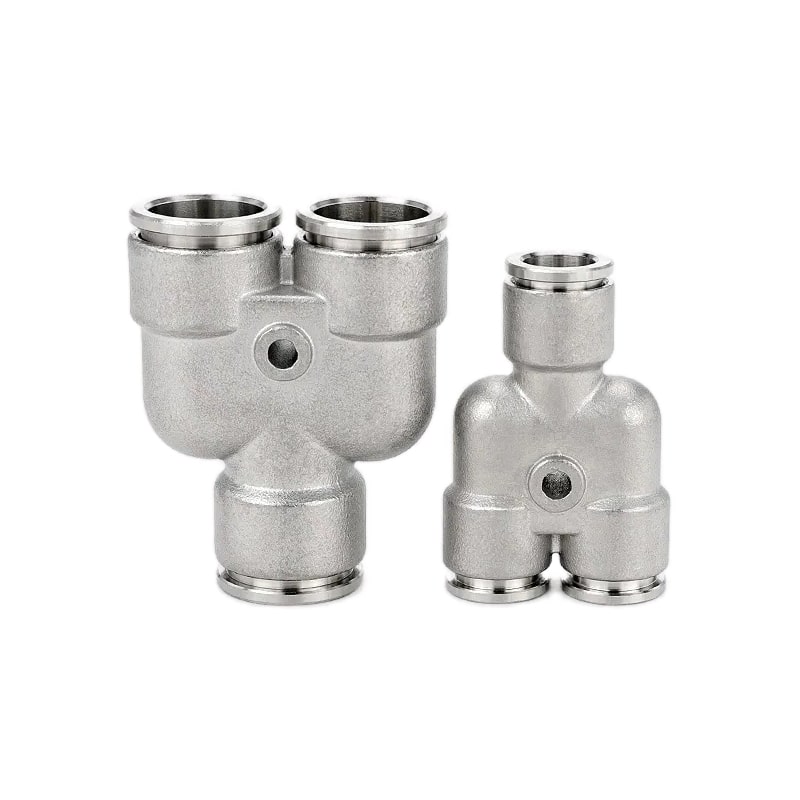

- Y形やT形、長い立下り、振動分岐を支持する。
- 回路の最低定格内で試験する。
流量不足が問題なら、適合を確認した後で空圧圧力降下診断ガイドを使用します。
ねじ、シール材、焼付き、電食

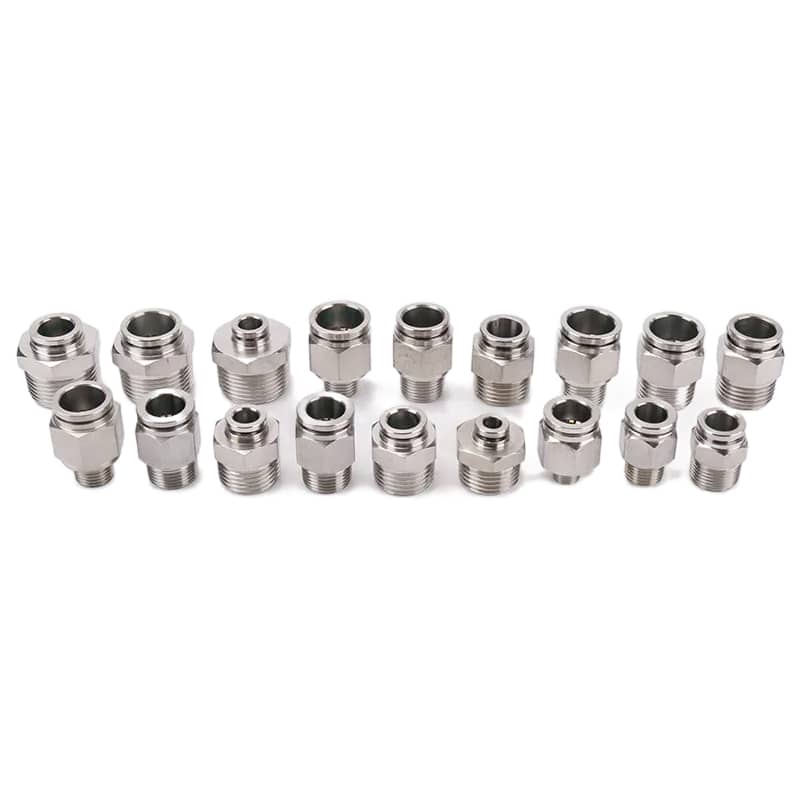

SMC KQG2は1/8 inchで3～5 N·m、1/2 inchで20～25 N·mなどシリーズ別トルクを示します。NPT、BSPT/R、BSPP/G、メートルねじを特定し、メーカー指定のシール材とトルクを使います。ステンレスねじは摩擦、汚染、繰返し組立で焼き付くため、清浄に芯合わせし、ゆっくり組み立て、固着したら増し締めを止めます。
濡れた塩化物環境でステンレス継手をアルミ弁へねじ込むと、NASAの3条件が成立します。排水、絶縁、近い材質、卑な金属の保護、定期点検を行います。
継手を安全に施工・保守するには？
OSHA 29 CFR 1910.147は空圧を危険エネルギーに含めます。供給遮断だけでなく残圧、重力・ばね荷重、アクチュエータ容積を安全化し、ゼロエネルギーを確認します。空気品質はISO圧縮空気品質ガイドで指定します。
| 点検契機 | 確認 | 是正 |
|---|---|---|
| 洗浄・薬品変更後 | シール侵食、残留物、滞留液 | 承認方法ですすぎ、適合再検証 |
| 配管点検時 | 傷、膨潤、偏平 | 交換または切戻し後に漏れ試験 |
| 振動・改造後 | 横荷重、未支持分岐、緩み | 支持、芯合わせ、正規再施工 |
| 漏れ増加時 | チューブ、Oリング、コレット、ねじ | 故障界面を隔離して是正 |
RFQと受入計画に何を含めるか？
「316ステンレス、サンプル同等」では不十分です。形状、チューブ材質・径、ねじ、相手材、圧力、温度、媒体、洗浄、鋼種、コレット、シール、潤滑剤、塩化物、振動、証明書、変更通知を品番単位で指定します。供給者情報はベプト空圧について、用途確認はお問い合わせをご利用ください。
ステンレス製空圧継手のFAQ
316Lステンレス製空圧継手は常に304より優れていますか？
いいえ。塩化物では316Lが有力ですが、乾燥屋内では304で足りる場合があります。実シリーズと暴露条件で判断します。
ステンレス製空圧継手は食品製造に使えますか？
区域、清浄性、薬品、シール、潤滑剤、表面、文書が適合すれば使えます。材質だけではFDAや3-A承認になりません。
ステンレス製プッシュイン継手は何°Cまで使えますか？
共通範囲はありません。全アセンブリのチューブ、圧力低減、流体、シール限界を確認します。
ステンレス継手はすべての酸・アルカリに適しますか？
適しません。薬品、濃度、温度、圧力、時間と各材質を個別に検証します。
ステンレスねじ継手は黄銅より強く締めるべきですか？
共通割合で増やしません。実ねじ、サイズ、シール、シリーズのメーカー指示に従います。
プッシュインチューブ接続の信頼性をどう確認しますか？
承認チューブを直角切断し、完全挿入、支持、最低定格内試験を行い、残圧中は外しません。
出典と参照情報
- ISO 14743:2020、2026-07-14参照。
- Parker LF3800/LF3900、2026-07-14参照。
- SMC KQG2、2026-07-14参照。
- Outokumpu Prodec、2026-07-14参照。
- NASA 腐食形態、2026-07-14参照。
- 3-A衛生規格入門、2026-07-14参照。
- 21 CFR 117.40、2026-07-14参照。
- OSHA 1910.147、2026-07-14参照。
各資料の版、参照日、対象製品条件をRFQと保守記録へ残し、後日の仕様変更でも同じ根拠を再確認できるようにします。
