피스톤 씰 설계는 최신 실린더에서 어떻게 이탈 마찰을 최대 70%까지 줄일 수 있을까요?

제조 시설은 잘못된 씰 설계로 인한 과도한 공기 소비로 연간 $230만 달러 이상을 낭비하고 있으며, 52%의 실린더가 필요 이상의 3~5배 높은 이탈 마찰로 작동하고 41%는 불규칙한 움직임을 경험하고 있습니다. 스틱-슬립 동작¹ 위치 정확도는 최대 85%까지 향상되고 유지보수 비용은 크게 감소합니다. ⚡

피스톤 씰 설계는 마찰 수준을 직접 제어하며, 최신 저마찰 씰은 15-25%의 작동력에서 단 3-8%로 이탈 마찰을 줄이고, 최적화된 씰 형상, 다음과 같은 고급 소재를 통해 마찰을 최소화합니다. PTFE 화합물²그리고 적절한 그루브 설계로 1-3%의 시스템 힘으로 작동 마찰을 최소화하여 부드러운 동작, 공기 소비 감소, 1천만 사이클 이상의 실린더 수명 연장이 가능합니다.

어제 저는 위스콘신에 있는 정밀 제조 공장의 유지보수 엔지니어인 마커스의 실린더가 고마찰 씰로 인해 예상보다 40%의 공기를 더 많이 소비하고 있었습니다. 벱토 저마찰 씰 디자인으로 업그레이드한 후 공기 소비량이 35%로 감소하고 위치 정확도가 크게 향상되었습니다. 🎯

목차

• 실린더 씰의 이탈 마찰과 주행 마찰의 차이점은 무엇인가요?
• 씰 재료와 형상은 마찰 성능에 어떤 영향을 미칩니까?
• 고성능 애플리케이션에 가장 낮은 마찰을 제공하는 씰 디자인은 무엇입니까?
• 씰 선택을 최적화하여 전체 시스템 마찰을 최소화하려면 어떻게 해야 할까요?

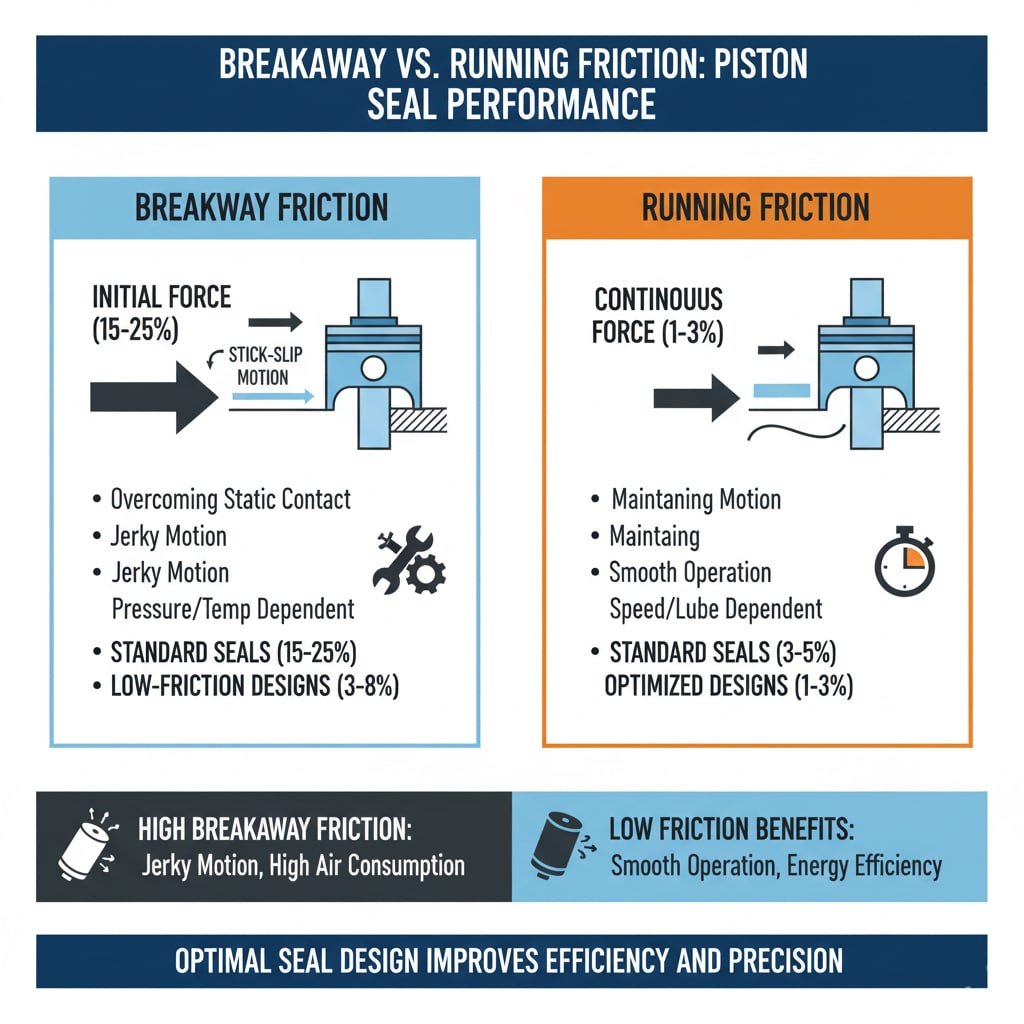

실린더 씰의 이탈 마찰과 주행 마찰의 차이점은 무엇인가요?

엔지니어는 정적 이탈 마찰과 동적 주행 마찰의 근본적인 차이점을 이해하면 특정 성능 요구 사항에 맞는 최적의 씰 설계를 선택할 수 있습니다.

이탈 마찰은 정적 마찰을 극복하고 피스톤 운동을 시작하는 데 필요한 초기 힘으로, 일반적으로 표준 씰의 경우 15-25%의 작동력이지만 저마찰 설계에서는 3-8%로 감소할 수 있으며, 주행 마찰은 시스템 힘의 1-3%에서 운동을 유지하는 데 필요한 지속적인 힘으로, 이탈 대 주행 비율이 운동의 부드러움과 에너지 효율을 결정합니다.

브레이크어웨이 마찰 특성

정적 마찰의 기초:

• 초기 저항: 정적 씰 접촉을 극복하는 데 필요한 힘
• 스틱 슬립 동작: 높은 이탈력으로 인한 육포 모션
• 압력 의존성: 압력이 높을수록 이탈 마찰이 증가합니다.
• 온도 효과: 추운 환경은 정적 마찰을 증가시킵니다.

일반적인 브레이크어웨이 값입니다:

씰 유형	이탈 마찰	압력 범위	온도 영향
표준 O링	20-25%	2-8 바	0°C에서 +50%
립 씰	15-20%	2-10 바	0°C에서 +30%
저마찰 화합물	5-8%	2-12 바	0°C에서 +15%
고급 PTFE	3-5%	2-15 바	0°C에서 +10%

마찰 프로퍼티 실행

동적 마찰 동작:

• 지속적인 저항: 모션 중 필요한 힘
• 속도 종속성: 마찰은 속도에 따라 달라집니다.
• 윤활 효과: 적절한 윤활로 주행 마찰 감소
• 마모 특성: 씰 수명에 따른 마찰 변화

성능 비교:

• 표준 씰: 3-5% 주행 마찰
• 최적화된 디자인: 1-3% 주행 마찰
• 프리미엄 소재: 0.5-2% 주행 마찰
• 맞춤형 솔루션: <특수 애플리케이션용 1%

시스템 성능에 미치는 영향

높은 이탈 마찰 문제:

• 육포 모션: 위치 정확도 저하
• 공기 소비량 증가: 더 높은 압력 요구 사항
• 사이클 속도 감소: 시스템 작동 속도 저하
• 조기 마모: 시스템 구성 요소에 대한 스트레스

마찰이 적은 이점:

• 원활한 작동: 정밀한 포지셔닝 기능
• 에너지 효율성: 공기 소비량 감소
• 더 빠른 주기: 더 높은 생산 속도
• 수명 연장: 모든 구성 요소의 마모 감소

씰 재료와 형상은 마찰 성능에 어떤 영향을 미칩니까?

씰 재료 특성과 기하학적 설계 매개변수는 마찰 특성에 직접적인 영향을 미치므로 엔지니어는 특정 애플리케이션에 맞게 성능을 최적화할 수 있습니다.

씰 재료는 표면 에너지와 변형 특성을 통해 마찰에 영향을 미치며, PTFE 화합물은 표준 고무보다 60-80% 낮은 마찰을 제공하며, 접촉 면적, 씰 립 각도 및 홈 디자인과 같은 기하학적 요소는 접촉 압력 분포를 제어하여 마찰에 영향을 미치며 최적화된 조합으로 다음과 같은 결과를 얻을 수 있습니다. 마찰 계수³ 표준 설계의 0.15~0.25에 비해 0.05 미만입니다.

머티리얼 속성 영향

마찰 계수 비교:

재료 유형	정적 마찰	동적 마찰	온도 범위	내구성
NBR(표준)	0.20-0.25	0.15-0.20	-20°C ~ +80°C	Good
폴리우레탄	0.15-0.20	0.10-0.15	-30°C ~ +90°C	우수
PTFE 화합물	0.05-0.08	0.03-0.05	-40°C ~ +200°C	매우 좋음
고급 PTFE	0.03-0.05	0.02-0.03	-50°C ~ +250°C	우수

기하학적 디자인 요소

씰 프로파일 최적화:

• 연락처 영역: 작은 접촉으로 마찰 감소
• 입술 각도: 최적화된 각도로 드래그 최소화
• 가장자리 반경: 부드러운 전환으로 난기류 감소
• 그루브 핏: 적절한 간격으로 변형 방지

디자인 매개변수:

디자인 기능	표준 디자인	최적화된 디자인	마찰 감소
접점 너비	2-3mm	0.5-1mm	40-60%
입술 각도	45-60°	15-30°	30-50%
표면 마감	Ra 1.6μm	Ra 0.4μm	20-30%
그루브 간격	타이트한 핏	통제된 클리어런스	25-35%

고급 재료 기술

모던 씰 컴파운드:

• 채워진 PTFE: 유리 또는 탄소 섬유 보강
• 저마찰 첨가제: 이황화몰리브덴, 흑연
• 하이브리드 소재: 여러 폴리머의 장점 결합
• 맞춤형 포뮬레이션: 특정 애플리케이션에 맞게 맞춤화

벱토 씰 혁신

고급 씰 디자인이 특징입니다:

• 독점 PTFE 화합물 초저마찰
• 최적화된 기하학적 프로파일 최소한의 접촉을 위해
• 정밀 제조 일관된 성능 보장
• 애플리케이션별 자료 까다로운 환경용

고성능 애플리케이션에 가장 낮은 마찰을 제공하는 씰 디자인은 무엇입니까?

최신 씰 디자인은 첨단 소재와 최적화된 형상을 통합하여 까다로운 애플리케이션에 적합한 초저마찰 성능을 달성합니다.

가장 낮은 마찰 씰의 결합 비대칭 입술 형상⁴ 고급 PTFE 화합물 및 마이크로 텍스처 표면⁵분할 씰, 스프링 장착 구성 및 다중 재료 구조와 같은 특수 설계를 통해 3% 미만의 이탈 마찰과 1% 미만의 주행 마찰을 달성하여 정밀한 위치 지정과 최소한의 에너지 소비가 필요한 중요한 애플리케이션에 더욱 낮은 마찰을 제공합니다.

초저마찰 씰 유형

고급 씰 구성:

씰 디자인	이탈 마찰	러닝 마찰	주요 기능
비대칭 입술	2-4%	0.8-1.5%	최적화된 접점 형상
분할 링	1-3%	0.5-1.0%	접촉 압력 감소
스프링 로드	3-5%	1.0-2.0%	일관된 밀봉력
멀티 컴포넌트	1-2%	0.3-0.8%	전문 자료

고성능 기능

디자인 혁신:

• 마이크로 텍스처 표면: 접촉 면적 40-60% 감소
• 비대칭 프로필: 압력 분포 최적화
• 통합 윤활: 마찰 감소 기능 내장
• 모듈식 구조: 교체 가능한 마모 부품

성능 향상:

• 표면 처리: 마찰 계수 감소
• 정밀 제조: 높은 지점 제거
• 고급 소재: 일관된 성능
• 엄격한 테스트: 검증된 성능 데이터

애플리케이션별 솔루션

정밀 포지셔닝 애플리케이션:

• 초저 스틱션: <1% 브레이크어웨이 마찰
• 일관된 성능: 수명에 따른 변동 최소화
• 고해상도: 부드러운 미세 움직임
• 긴 수명: >1,000만 회 이상

고속 애플리케이션:

• 러닝 마찰 최소화: <작동 속도에서 0.5% 미만
• 온도 안정성: 빠른 속도로 유지되는 성능
• 내마모성: 서비스 수명 연장
• 진동 감쇠: 원활한 작동

맞춤형 씰 개발

벱토는 극한의 요구 사항을 충족하는 맞춤형 씰을 개발합니다:

• 애플리케이션 분석 최적의 설계를 결정하기 위해
• 프로토타입 개발 성능 테스트
• 프로덕션 유효성 검사 품질 일관성 보장
• 지속적인 지원 성능 최적화를 위한

캘리포니아에 있는 반도체 장비 제조업체의 설계 엔지니어인 Lisa는 마찰을 최소화하면서 초정밀 포지셔닝이 필요했습니다. 맞춤형 벱토 씰 설계는 1% 미만의 이탈 마찰을 달성하여 그녀의 장비가 나노미터 수준의 위치 지정 요구 사항을 충족할 수 있도록 했습니다. 🔬

씰 선택을 최적화하여 전체 시스템 마찰을 최소화하려면 어떻게 해야 할까요?

씰 선택을 최적화하려면 총 시스템 마찰을 최소화하기 위해 애플리케이션 요구 사항, 작동 조건 및 성능 우선 순위를 체계적으로 분석해야 합니다.

총 시스템 마찰 최적화는 피스톤 씰(총 40-60%), 로드 씰(20-30%), 가이드 요소(15-25%) 등 모든 마찰원을 분석하고 씰링 성능을 유지하면서 누적 마찰을 최소화하는 씰 조합을 선택하는 것으로, 적절한 최적화를 통해 표준 씰 패키지 대비 총 시스템 마찰은 50-70%, 공기 소비는 30-50% 감소할 수 있습니다.

시스템 마찰 분석

마찰 소스 분석:

구성 요소	마찰 기여도	최적화 잠재력	성능에 미치는 영향
피스톤 씰	40-60%	높음	모션 부드러움
로드 씰	20-30%	Medium	누수 대 마찰
가이드 부싱	15-25%	Medium	정렬 안정성
내부 구성 요소	5-15%	낮음	전반적인 효율성

선택 방법론

최적화 프로세스:

1. 요구 사항을 정의합니다: 속도, 정밀도, 압력, 환경
2. 부하 상태를 분석합니다: 힘, 압력, 온도
3. 씰 옵션을 평가합니다: 소재, 디자인, 구성
4. 총 마찰을 계산합니다: 모든 마찰원 합산
5. 성능을 검증합니다: 테스트 및 검증

성능 우선 순위:

애플리케이션 유형	주요 관심사	인장 선택 초점
정밀 포지셔닝	Stiction	매우 낮은 이탈 마찰
고속 사이클링	효율성	주행 마찰 최소화
고강도 서비스	내구성	균형 잡힌 마찰/수명
비용에 민감한	경제학	최적화된 성능/비용

마찰 감소 전략

체계적인 접근 방식:

• 씰 재료 업그레이드: 고급 화합물
• 지오메트리 최적화: 접촉 면적 감소
• 표면 처리: 마찰 감소 코팅
• 윤활 기능 향상: 윤활유 전달 개선
• 시스템 통합: 조정된 구성 요소 선택

성능 검증

테스트 방법:

• 마찰 측정: 실제 성과 정량화
• 주기 테스트: 장기적인 일관성 확인
• 환경 테스트: 온도/압력 성능 확인
• 필드 유효성 검사: 실제 성능 검증

벱토 최적화 서비스

포괄적인 마찰 최적화를 제공합니다:

• 시스템 분석 모든 마찰원 식별
• 씰 선택 안내 입증된 방법론을 기반으로
• 맞춤형 씰 개발 극단적인 요구 사항의 경우
• 성능 테스트 최적화 결과 검증

텍사스에 있는 식품 가공 장비 회사의 프로젝트 매니저인 David는 일관되지 않은 실린더 성능으로 어려움을 겪고 있었습니다. 벱토 시스템 최적화를 통해 총 마찰을 65% 감소시켜 제품 품질을 개선하고 유지보수 비용을 40% 절감했습니다. 🍕

결론

적절한 피스톤 씰 설계는 시스템 마찰에 큰 영향을 미치며, 최신 저마찰 씰은 위치 정확도, 에너지 효율성 및 전반적인 시스템 성능을 향상시키면서 이탈 및 주행 마찰을 줄여줍니다.
