어떤 지능형 제어 시스템이 공압 에너지 비용을 35%까지 절감할 수 있을까요?

제가 만나는 모든 공장 관리자들은 한결같이 스마트한 제조 환경에서 기존의 공압 시스템이 전력 소모가 많은 '멍청한' 기계라는 점에 대해 불만을 토로합니다. 다음을 구현하려고 합니다. 인더스트리 4.0¹ 전략이 있지만, 공압 시스템은 여전히 블랙박스로 남아 에너지를 소비하고 예측할 수 없는 고장을 일으키며 실행 가능한 데이터를 전혀 제공하지 않습니다. 이러한 인텔리전스 격차로 인해 에너지 낭비와 예기치 않은 다운타임으로 인해 수천만 달러의 비용이 발생합니다.

지능형 공압 제어 시스템은 적절한 통신 프로토콜을 사용하여 IoT 지원 구성 요소를 결합합니다, 엣지 컴퓨팅² 실시간 처리를 위한 모듈과 디지털 트윈³ 모델링을 통해 에너지 소비를 25~35% 절감하는 동시에 예측 유지보수 기능과 프로세스 최적화 인사이트를 제공합니다.

지난달 저는 지능형 제어 방식을 도입하여 운영을 혁신한 아일랜드의 한 제약 제조 시설을 방문했습니다. 이 회사의 검증 관리자가 에너지 소비 대시보드를 보여주었는데, 압축 공기 사용량이 32% 감소하는 동시에 생산 처리량이 18% 증가했음을 알 수 있었습니다. 이러한 결과를 달성한 방법과 성공을 재현할 수 있는 방법을 보여드리겠습니다.

목차

• IoT 공압 부품 프로토콜 분석
• 엣지 컴퓨팅 모듈 성능 비교
• 디지털 트윈 모델링 정확도 요구 사항
• 결론
• 지능형 공압 제어에 대한 자주 묻는 질문

공압 부품을 IoT 시스템에 가장 잘 연결하는 통신 프로토콜은 무엇일까요?

공압 IoT 통합을 위해 잘못된 통신 프로토콜을 선택하는 것은 기업들이 가장 많이 저지르는 실수 중 하나입니다. 프로토콜에 효과적인 제어에 필요한 기능이 부족하거나 애플리케이션에 비해 지나치게 복잡하여 구현 비용이 불필요하게 증가합니다.

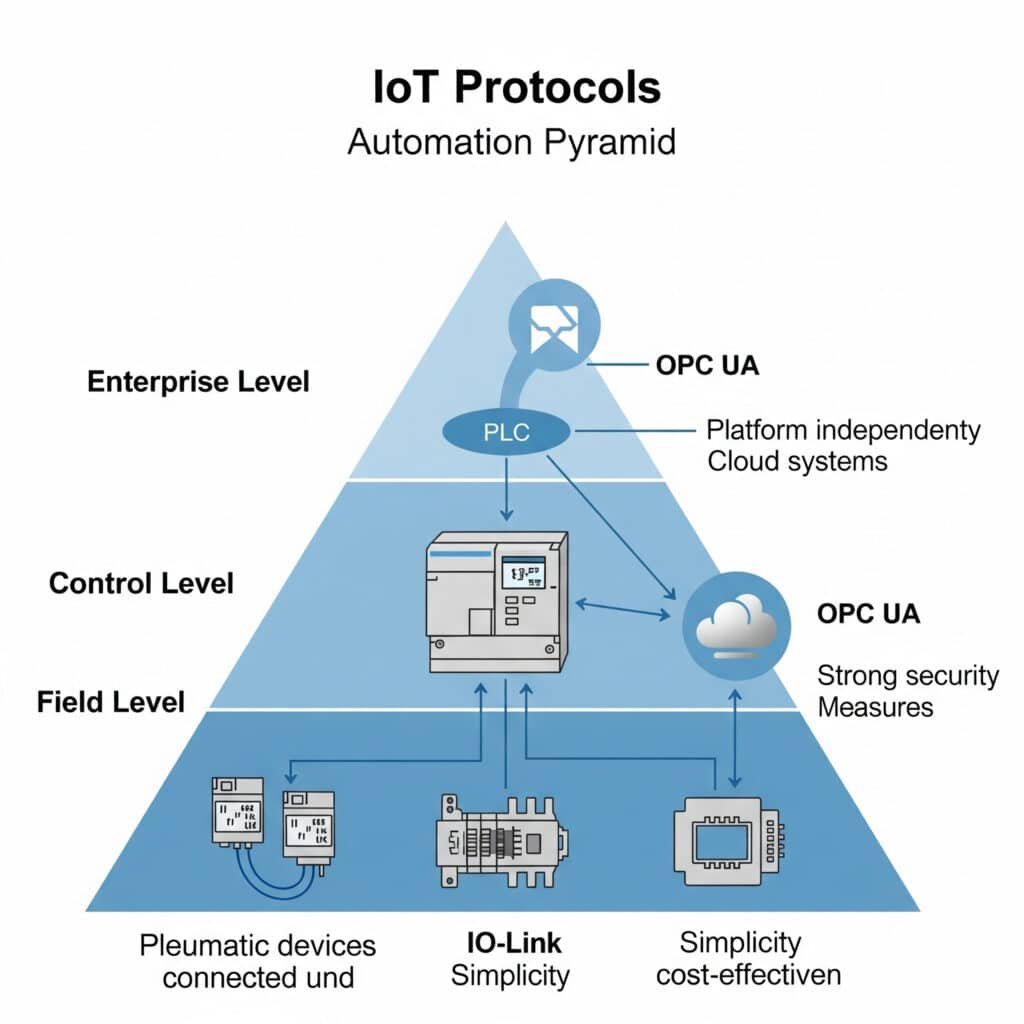

공압 IoT 통합을 위한 최적의 통신 프로토콜은 데이터 속도, 전력 소비, 범위 및 기존 인프라에 대한 특정 요구 사항에 따라 달라집니다. 대부분의 산업용 공압 애플리케이션에 적합합니다, IO-Link⁴ 는 단순성, 비용 효율성 및 기능의 최상의 균형을 제공합니다. OPC UA⁵ 는 전사적 통합을 위한 뛰어난 상호운용성을 제공합니다.

공압 애플리케이션을 위한 프로토콜 비교

다양한 산업 분야에서 수백 개의 지능형 공압 시스템을 구현한 후, 가장 관련성이 높은 프로토콜을 비교하여 정리했습니다:

프로토콜 선택 프레임워크

고객이 공압 IoT 구현에 적합한 프로토콜을 선택하도록 도울 때 저는 이 의사 결정 프레임워크를 사용합니다:

1단계: 커뮤니케이션 요구 사항 정의

구체적인 요구 사항을 파악하는 것부터 시작하세요:

• 데이터 볼륨: 각 구성 요소는 얼마나 많은 데이터를 생성하나요?
• 업데이트 빈도: 새로운 데이터 포인트가 얼마나 자주 필요한가요?
• 제어 요구 사항: 실시간 제어가 필요하신가요, 아니면 모니터링만 필요하신가요?
• 기존 인프라: 이미 사용 중인 프로토콜은 무엇인가요?

2단계: 프로토콜 기능 평가

요구 사항을 프로토콜 기능에 맞게 조정하세요:

IO-Link

필요할 때 직접 컴포넌트를 통합하는 데 적합합니다:

• 간단한 지점 간 통신
• 간편한 파라미터 설정 및 진단
• 비용 효율적인 구현
• 상위 프로토콜과의 호환성

IO-Link는 특히 부품 수준의 직접적인 통신이 필요한 공압 밸브 단자, 압력 센서, 유량계 등에 적합합니다.

MQTT

필요할 때 데이터를 수집하는 데 이상적입니다:

• 제한된 디바이스를 위한 경량 메시징
• 게시/구독 아키텍처
• 클라우드 연결에 탁월
• 낮은 대역폭 소비

MQTT는 클라우드 플랫폼이나 대시보드에 도달해야 하는 공압 시스템 모니터링 데이터를 위한 전송 계층으로 잘 작동합니다.

OPC UA

필요할 때 엔터프라이즈 통합에 가장 적합합니다:

• 공급업체와 독립적인 커뮤니케이션
• 복잡한 정보 모델링
• 통합 보안
• 조직 전반의 확장성

OPC UA는 공압 시스템이 여러 공급업체의 여러 시스템과 통신해야 하는 환경에서 탁월한 성능을 발휘합니다.

3단계: 구현 계획

성공적인 구현을 위해 다음 요소를 고려하세요:

• 게이트웨이 요구 사항: 프로토콜 번역이 필요한지 결정
• 보안 고려 사항: 암호화 및 인증 요구 사항 평가
• 확장성: 향후 확장 계획
• 유지 관리: 장기적인 지원 및 업데이트 고려

사례 연구: 자동차 제조 프로토콜 선택

저는 최근 공압 시스템을 공장 모니터링 플랫폼에 통합하는 데 어려움을 겪고 있던 미시간의 한 자동차 부품 제조업체와 함께 일한 적이 있습니다. 처음에는 모든 장치에 이더넷/IP를 사용하려고 했는데, 이는 단순한 장치에 불필요한 복잡성을 야기했습니다.

저희는 계층화된 접근 방식을 구현했습니다:

• 스마트 공압 밸브 및 센서에 직접 연결할 수 있는 IO-Link
• 데이터 전송을 위한 MQTT 기능을 갖춘 IO-Link 마스터
• 엔터프라이즈 통합을 위한 SCADA 레벨의 OPC UA

이 하이브리드 접근 방식은 필요한 모든 기능을 제공하면서 구현 비용을 43% 절감했습니다. 또한 아키텍처가 간소화되어 유지보수 요구 사항이 줄어들고 안정성이 향상되었습니다.

프로토콜 구현 팁

가장 성공적인 구현을 위해 다음 가이드라인을 따르세요:

데이터 최적화

가능하다고 해서 모든 것을 전송하지 마세요. 각 공압 구성 요소에 대해 식별합니다:

• 중요 작동 매개변수(압력, 유량, 온도)
• 상태 표시기 및 진단
• 구성 매개변수
• 예외 조건

필요한 데이터만 전송하면 네트워크 부하가 줄어들고 분석이 간소화됩니다.

표준화

공압 부품의 통신 방식에 대한 표준을 개발하세요:

• 일관된 이름 지정 규칙
• 통일된 데이터 구조
• 표준 진단 코드
• 일반적인 타임스탬프 형식

이 표준화는 통합과 분석을 획기적으로 간소화합니다.

공압 제어에 적합한 엣지 컴퓨팅 모듈은 어떻게 선택하나요?

엣지 컴퓨팅은 기계 수준에서 실시간 처리 및 의사 결정을 가능하게 함으로써 공압 시스템 제어에 혁신을 가져왔습니다. 하지만 성공을 위해서는 올바른 엣지 컴퓨팅 모듈을 선택하는 것이 중요합니다.

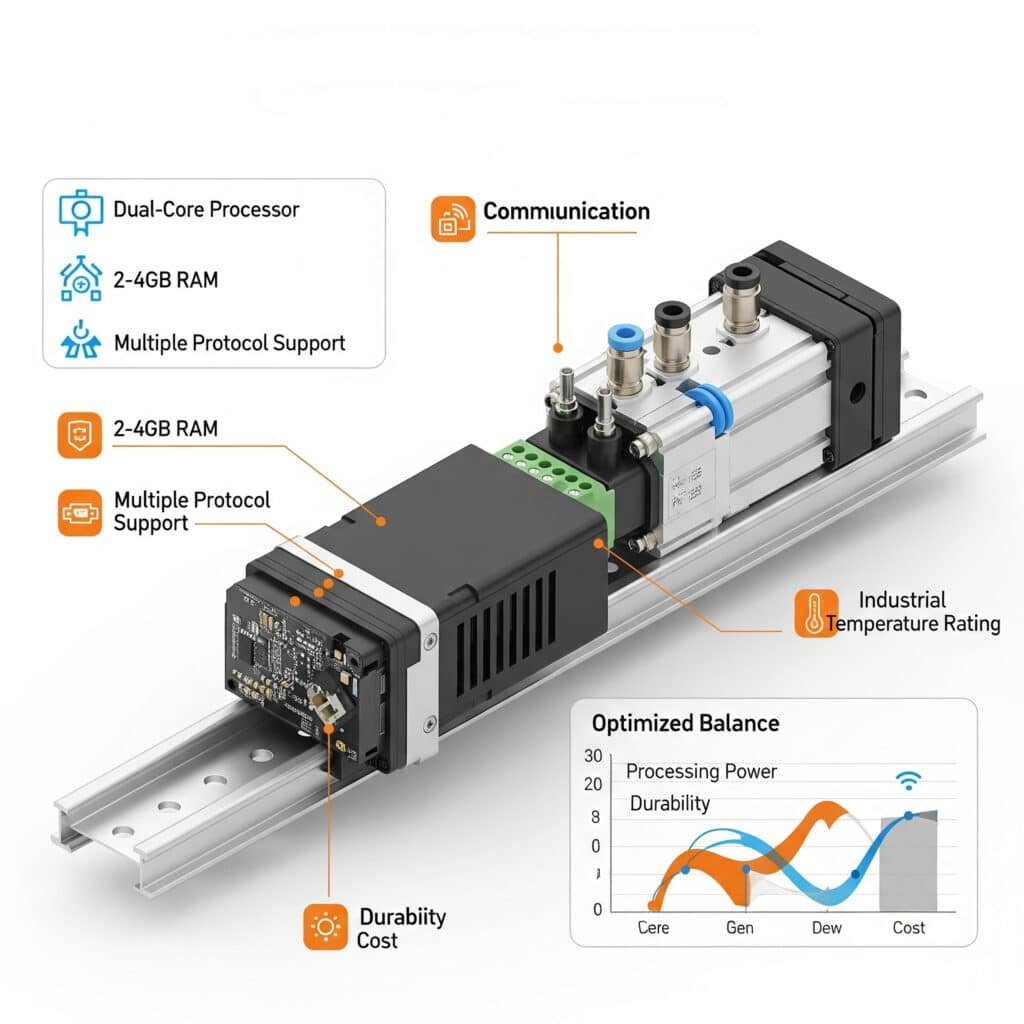

공압 시스템을 위한 최적의 에지 컴퓨팅 솔루션은 처리 능력, 통신 기능, 환경 내구성 및 비용의 균형을 맞춥니다. 대부분의 산업용 애플리케이션의 경우 듀얼 코어 프로세서, 2~4GB RAM, 다중 프로토콜 지원, 산업용 온도 등급을 갖춘 모듈이 최고의 가성비(가격 대비 성능)를 제공합니다.

엣지 컴퓨팅 모듈 비교

이 비교표는 공압 제어 애플리케이션을 위한 엣지 컴퓨팅 옵션 간의 주요 차이점을 강조합니다:

애플리케이션별 성능 요구 사항

공압 애플리케이션마다 엣지 컴퓨팅 요구 사항이 다릅니다:

기본 모니터링 애플리케이션

• 프로세서: 싱글 코어로도 충분
• 메모리: 512MB 적정
• 주요 기능: 낮은 전력 소비
• 사용 예시: 공압 시스템 상태의 원격 모니터링

제어 및 효율성 애플리케이션

• 프로세서: 듀얼 코어 권장
• 메모리: 최소 2GB
• 주요 기능 결정론적 응답 시간
• 사용 예시 실시간 압력 및 유량 최적화

예측 유지보수 애플리케이션

• 프로세서: 듀얼/쿼드 코어 필요
• 메모리: 4GB 이상 권장
• 주요 기능: 로컬 데이터 저장
• 사용 예시 진동 분석 및 고장 예측

프로세스 최적화 애플리케이션

• 프로세서: 쿼드 코어 선호
• 메모리: 8GB 권장
• 주요 기능: 머신 러닝 기능
• 사용 예시 제품 변형에 따른 적응형 제어

선정 기준 프레임워크

공압 애플리케이션을 위한 엣지 컴퓨팅 모듈을 선택할 때는 다음과 같은 중요한 요소를 평가하세요:

처리 요구 사항

다음을 기준으로 처리 요구 사항을 계산합니다:

• 연결된 공압 부품 수
• 데이터 샘플링 빈도
• 제어 알고리즘의 복잡성
• 향후 확장 계획

20~30개의 스마트 구성 요소가 있는 일반적인 공압 시스템의 경우 2~4GB RAM이 장착된 듀얼 코어 프로세서는 대부분의 애플리케이션에 충분한 헤드룸을 제공합니다.

환경적 고려 사항

산업 환경은 강력한 하드웨어를 요구합니다:

• 온도 등급: 작동 범위: -20°C ~ 70°C를 확인하세요.
• 침투 보호: IP54 최소, IP65 선호
• 내진동성: 기계 장착 시 최소 5G
• 전원 입력 범위: 넓은 입력 범위(예: 9-36VDC)

커뮤니케이션 기능

필수 프로토콜에 대한 지원을 보장합니다:

• 하향 통신: IO-Link, 모드버스, 필드버스 시스템
• 상향식 커뮤니케이션: OPC UA, MQTT, REST API
• 수평적 커뮤니케이션: 피어 투 피어 옵션

구현 고려 사항

이러한 실용적인 요소를 간과해서는 안 됩니다:

• 장착 옵션(DIN 레일, 패널 마운트)
• 전력 소비
• 냉각 요구 사항
• 확장 기능

사례 연구: 식품 가공 엣지 컴퓨팅 구현

위스콘신주의 한 식품 가공 공장은 포장 작업을 제어하는 공압 시스템을 최적화해야 했습니다. 이 공장의 과제에는 다음이 포함되었습니다:

• 다양한 공압 설정이 필요한 다양한 제품 크기
• 비효율적인 압력 설정으로 인한 높은 에너지 비용
• 구성 요소 장애로 인한 잦은 예기치 않은 다운타임

이러한 기능을 갖춘 미드레인지 엣지 컨트롤러를 구현했습니다:

• IO-Link를 통해 스마트 공압 밸브 및 센서에 직접 연결
• 제품 크기에 따른 실시간 압력 최적화
• 조기 장애 감지를 위한 패턴 인식
• 플랜트 MES 시스템에 대한 OPC UA 연결성

6개월 후 결과:

• 압축 공기 소비량 28% 감소
• 예기치 않은 다운타임 45% 감소
• 전체 장비 효율(OEE) 12% 증가
• 4.5개월 만에 달성한 ROI

구현 모범 사례

공압 시스템에서 성공적인 엣지 컴퓨팅 구현을 위해:

파일럿 프로젝트로 시작하기

단일 기계 또는 생산 라인으로 시작하여:

• 기술적 접근 방식 검증
• 가치 입증
• 구현 과제 파악
• 내부 전문성 구축

기존 인프라 활용

가능하면 사용하세요:

• 기존 네트워크 인프라
• 호환 가능한 프로토콜
• 익숙한 프로그래밍 환경

확장성을 위한 계획

아키텍처를 다음과 같이 설계하세요:

• 장치를 점진적으로 추가
• 처리 용량 확장
• 분석 기능 확장
• 추가 시스템과 통합

효과적인 공압 시스템 모델링을 위해 디지털 트윈에 필요한 정확도 수준은 어느 정도일까요?

디지털 트윈 기술은 공압 시스템의 설계, 최적화 및 유지보수 방식을 변화시켰습니다. 그러나 많은 기업이 디지털 트윈을 과소 지정(비효율적인 모델 생성)하거나 과대 지정(불필요하게 복잡한 모델 생성)하여 리소스를 낭비하고 있습니다.

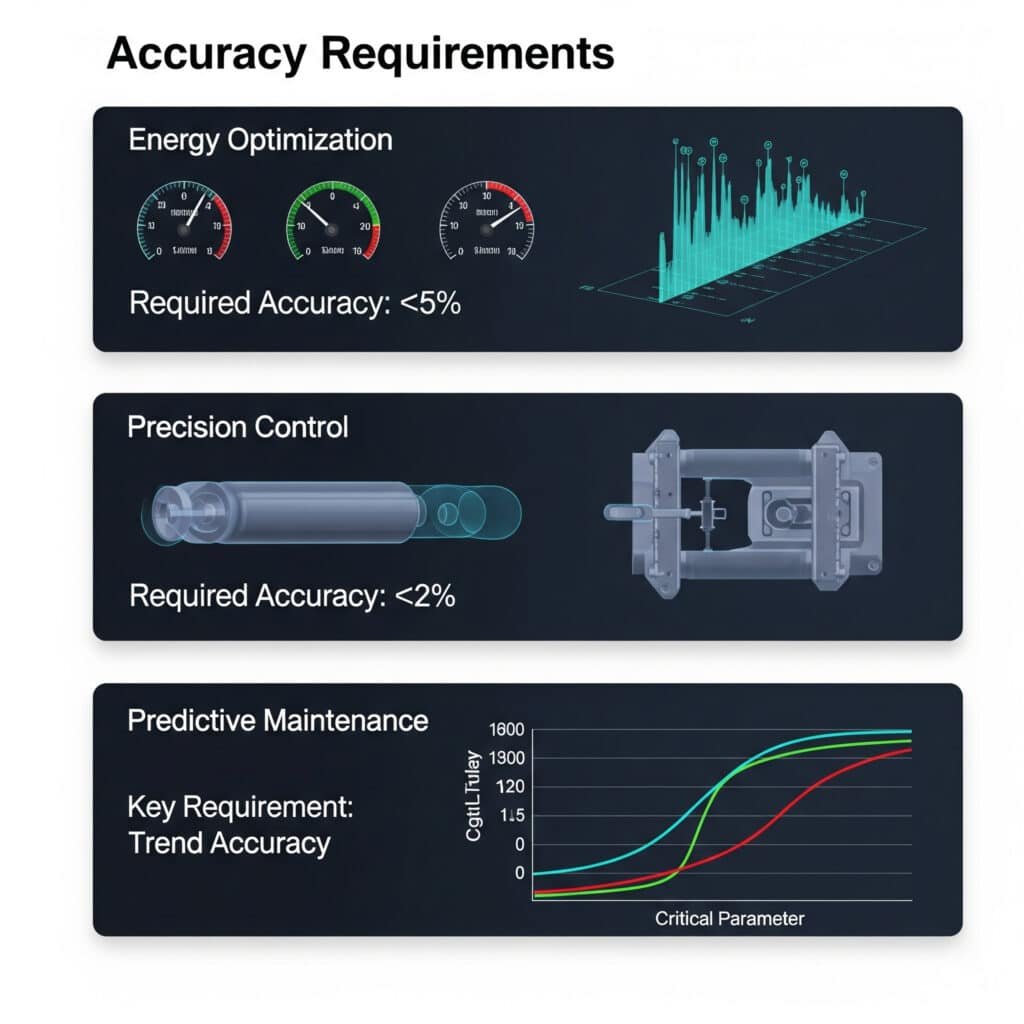

공압 시스템 디지털 트윈에 필요한 정확도는 애플리케이션 목적에 따라 다릅니다. 에너지 최적화의 경우 유량 및 압력 모델링에서 ±5% 정확도면 충분합니다. 정밀 제어 애플리케이션의 경우 ±2% 정확도가 필요합니다. 예측 유지보수의 경우 절대값보다 시간적 분해능과 추세 정확도가 더 중요합니다.

애플리케이션별 디지털 트윈 정확도 요구 사항

애플리케이션마다 다른 수준의 모델링 정밀도가 필요합니다:

모델링 충실도 고려 사항

공압 시스템용 디지털 트윈을 개발할 때 이러한 요소에 따라 필요한 모델 충실도가 결정됩니다:

물리적 파라미터 모델링

물리적 매개변수마다 필요한 정확도는 다릅니다:

시간 해상도

애플리케이션마다 다른 시간 해상도가 필요합니다:

• 고주파 동역학 (1-10ms): 서보-공압 제어에 필요
• 중간 주파수 동역학 (10-100ms): 대부분의 밸브 및 액추에이터 제어에 충분합니다.
• 저주파 동역학 (100ms-1초): 시스템 수준 최적화에 적합
• 정상 상태 모델링 (>1s): 에너지 및 용량 계획에 적합

모델 복잡성 트레이드 오프

모델 정확도와 계산 요구 사항 사이에는 항상 트레이드오프가 존재합니다:

디지털 트윈 개발 방법론

공압 시스템 디지털 트윈의 경우 이 단계적 접근 방식을 권장합니다:

1단계: 목적 및 요구 사항 정의

명확하게 정의하는 것부터 시작하세요:

• 디지털 트윈의 주요 사용 사례
• 각 파라미터에 필요한 정확도
• 업데이트 빈도 요구 사항
• 다른 시스템과의 통합 요구 사항

2단계: 컴포넌트 수준 모델링

개별 구성 요소에 대한 정확한 모델을 개발하세요:

• 밸브(유량 계수, 응답 시간)
• 액추에이터(힘 특성, 동적 응답)
• 튜빙(압력 강하, 정전용량 효과)
• 센서(정확도, 응답 시간)

3단계: 시스템 통합

컴포넌트 모델을 시스템 모델로 결합합니다:

• 컴포넌트 상호 작용
• 시스템 역학
• 제어 알고리즘
• 환경적 요인

4단계: 검증 및 보정

모델 예측과 실제 시스템 성능을 비교하세요:

• 정상 상태 유효성 검사
• 동적 응답 유효성 검사
• 엣지 케이스 테스트
• 민감도 분석

사례 연구: 제조 디지털 트윈 구현

독일의 한 정밀 제조 회사는 조립 작업에 동력을 공급하는 공압 시스템을 최적화해야 했습니다. 처음에는 전체 시스템의 매우 상세한 모델을 만들 계획이었는데, 이 경우 몇 달의 개발 시간이 필요했을 것입니다.

이들과 상의한 결과, 계층화된 접근 방식을 권장했습니다:

• 중요한 정밀 조립 스테이션을 위한 고충실도 모델링(±2% 정확도)
• 일반 생산 장비용 표준 모델링(±5% 정확도)
• 지원 시스템을 위한 간소화된 모델링(±10% 정확도)

이 접근 방식은 각 서브시스템에 필요한 정확도를 제공하면서도 개발 시간을 65% 단축했습니다. 그 결과 디지털 트윈을 구현할 수 있었습니다:

• 23%의 에너지 소비 감소
• 8%의 사이클 시간 개선
• 다운타임을 34% 줄인 예측 유지보수 구현

모델 정확도 검증 방법

디지털 트윈이 정확도 요구 사항을 충족하는지 확인합니다:

정적 유효성 검사

정상 상태 조건에서 모델 예측과 측정값을 비교합니다:

• 시스템의 다양한 지점에서의 압력
• 다양한 부하에서의 유량
• 다양한 압력에서의 힘 출력
• 다양한 생산 속도에서의 에너지 소비

동적 유효성 검사

과도 조건에서 모델 성능을 평가합니다:

• 스텝 응답 특성
• 주파수 응답
• 장애 발생 시 대응
• 장애 상태에서의 동작

장기 유효성 검사

시간 경과에 따른 모델 드리프트를 평가합니다:

• 과거 데이터와의 비교
• 구성 요소 노화에 대한 민감도
• 시스템 수정에 대한 적응성

실용적인 구현 팁

성공적인 디지털 트윈 구현을 위해

중요 하위 시스템부터 시작

한 번에 모든 것을 모델링하려고 하지 마세요. 먼저 시작하세요:

• 에너지 소비가 가장 많은 분야
• 가장 빈번하게 발생하는 장애 지점
• 성능 병목 현상
• 정밀도가 중요한 애플리케이션

적절한 모델링 도구 사용

요구 사항에 따라 도구를 선택하세요:

• 상세한 흐름 분석을 위한 CFD 소프트웨어
• 시스템 레벨 모델링을 위한 멀티 피직스 플랫폼
• 동적 응답을 위한 제어 시스템 시뮬레이션
• 예측 유지 관리 모델을 위한 통계 도구

모델 진화 계획

디지털 트윈은 시스템과 함께 성장해야 합니다:

• 기본 모델로 시작하여 필요에 따라 충실도를 높입니다.
• 물리적 시스템 변경 시 모델 업데이트
• 시간이 지남에 따라 새로운 측정 데이터 통합
• 점진적으로 기능 추가

결론

공압 시스템에 지능형 제어를 구현하려면 IoT 통신 프로토콜, 적절한 에지 컴퓨팅 모듈, 적절한 크기의 디지털 트윈 모델링을 신중하게 선택해야 합니다. 이러한 각 요소에 전략적으로 접근하면 공압 시스템에서 상당한 에너지 절감, 성능 향상, 신뢰성 향상을 달성할 수 있습니다.
