XAC 1000-5000 시리즈 공압식 공기 공급원 처리 장치(F.R.L.)

XAC 1000-5000 시리즈 공압식 공기 공급원 처리 장치(F.R.L.)

최적의 시스템 무결성과 성능을 위한 완벽한 3-in-1 공기 준비. 이 장치는 효과적인 여과, 정밀한 압력 조절, 일관된 윤활을 결합하여 깨끗하고 제어되며 윤활된 압축 공기를 공급합니다. 다운스트림 공압 장비를 보호하고 효율성을 높이며 부품 수명을 연장하는 데 이상적입니다.

기술 매개변수

모델		XAC1000-M5	XAC2000-01	XAC2000-02	XAC3000-02	XAC3000-03	XAC4000-03	XAC4000-04	XAC4000-06	XAC5000-06	XAC5000-10
정격 유량		90	500	500	2000	2000	4000	4000	4500	5000	5000
포트 크기		M5	G1/8″	G1/4″	G1/4″	G3/8″	G3/8″	G1/2″	G3/4″	G3/4″	G1″
필터 정밀도		25µ
최고 작동 압력		1.0MPa
내압성 보장		1.5MPa
작동 온도 범위		5-60℃
조절 가능한 압력 범위		0.05-0.7MPa	0.05-0.85MPa
권장 오일 사용		lSO VG 32
컨테이너 재질		폴리카보네이트
보호 커버		사용 불가			사용 가능
드레인 기능		차동 드레인			차동 드레인/자동 드레인
밸브 유형
작곡 Elementsl	FiIter	XAF1000-M5	XAF2000-01	XAF2000-02	XAF3000-02	XAF3000-03	XAF4000-03	XAF4000-04	XAF4000-06	XAF5000-06	XAF5000-10
	레귤레이터	XAR1000-M5	XAR2000-01	XAR2000-02	XAR3000-02	XAR3000-03	XAR4000-03	XAR4000-04	XAR4000-06	XAR5000-06	XAR5000-10
	윤활기	XAL1000-M5	XAL2000-01	XAL2000-02	XAL3000-02	XAL3000-03	XAL4000-03	XAL4000-04	XAL4000-06	XAL5000-06	XAL5000-10

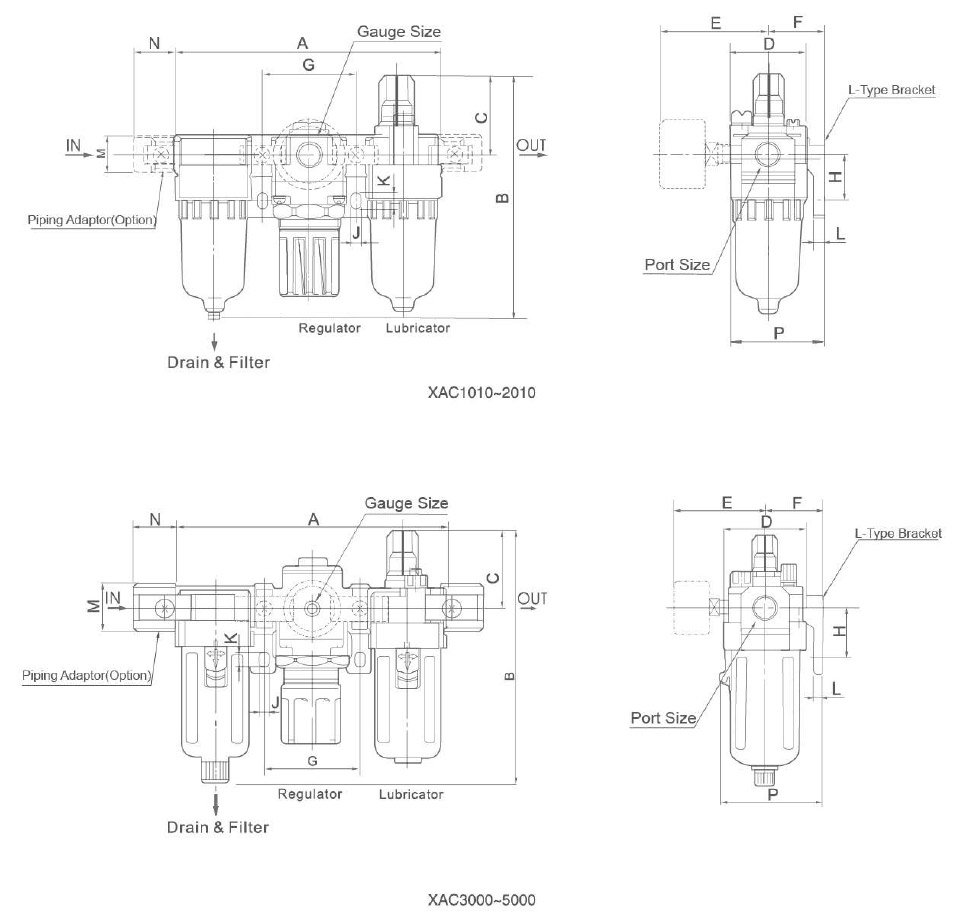

치수 도면

모델	포트 크기(G)	A	B	C	D	E	F	G	H	J	K	L	M	N	P
XAC1000	M5	91	84.5	25.5	25	26	25	33	20	4.5	7.5	5	17.5	16	38.5
XAC2000	G1/8″-G1/4″	140	128.5	38	40	56.8	30	50	24	5.5	8.5	5	22	23	50
XAC3000	G1/4″-G3/8″	181	166	38	53	60.8	41	64	35	7	11	7	34.2	26	70.5
XAC4000	G3/8″-G1/2″	238	201	41	70	65.5	50	84	40	9	13	7	42.2	33	88
XAC4000-06	G3-G4″	253	201	40.5	70	69.5	50	89	40	9	13	7	46.2	36	88
XAC5000	G3/4″-G1″	300	276	48	90	75.5	70	105	50	12	16	10.5	55.5	40	115

치수 도면

모델	포트 크기(G)	A	B	C	D	E	F	G	H	J	K	L	M	N	P
XAC1000	M5	91	84.5	25.5	25	26	25	33	20	4.5	7.5	5	17.5	16	38.5
XAC2000	G1/8″-G1/4″	140	128.5	38	40	56.8	30	50	24	5.5	8.5	5	22	23	50
XAC3000	G1/4″-G3/8″	181	166	38	53	60.8	41	64	35	7	11	7	34.2	26	70.5
XAC4000	G3/8″-G1/2″	238	201	41	70	65.5	50	84	40	9	13	7	42.2	33	88
XAC4000-06	G3-G4″	253	201	40.5	70	69.5	50	89	40	9	13	7	46.2	36	88
XAC5000	G3/4″-G1″	300	276	48	90	75.5	70	105	50	12	16	10.5	55.5	40	115
