Når trykkluftsylindrene dine fryser til under rask sykling eller utvikler isdannelse på eksosportene, er du vitne til den dramatiske kjøleeffekten av adiabatisk ekspansjon1 som kan lamme produksjonseffektiviteten. Adiabatisk ekspansjon i pneumatiske sylindere oppstår når trykkluft ekspanderer raskt uten varmeutveksling, noe som fører til betydelige temperaturfall som kan nå -40°F, noe som igjen fører til isdannelse, herding av tetninger og redusert systemytelse.
I forrige måned hjalp jeg Robert, en vedlikeholdsingeniør ved en bilmonteringsfabrikk i Michigan, der robotsveisestasjonene ofte hadde sylinderfeil på grunn av isdannelse under høyhastighetsoperasjoner i det klimakontrollerte anlegget.
Innholdsfortegnelse
- Hva forårsaker adiabatisk kjøling i pneumatiske sylindere?
- Hvordan påvirker temperaturfallet sylinderens ytelse?
- Hvilke designfunksjoner minimerer adiabatiske kjøleeffekter?
- Hvilke forebyggende tiltak reduserer kjølerelaterte problemer?
Hva forårsaker adiabatisk kjøling i pneumatiske sylindere? 🌡️
Ved å forstå de termodynamiske prinsippene bak adiabatisk ekspansjon kan man forutse og forebygge kjølerelaterte sylinderproblemer.
Adiabatisk kjøling oppstår når trykkluft ekspanderer raskt i sylindere uten tilstrekkelig tid til varmeoverføring, og følger idealgassloven2 hvor trykk og temperatur er direkte relatert til hverandre, noe som fører til dramatiske temperaturfall under eksossykluser.
Grunnleggende termodynamikk
Fysikken bak adiabatiske prosesser i pneumatiske systemer:
Anvendelse av idealgassloven
- PV = nRT styrer forholdet mellom trykk, volum og temperatur
- Rask ekspansjon hindrer varmeutveksling med omgivelsene
- Temperaturen synker proporsjonalt med trykkreduksjonen
- Energisparing krever reduksjon av intern energi
Adiabatiske prosessegenskaper
| Prosess Type | Varmeveksling | Temperaturendring | Typisk bruksområde |
|---|---|---|---|
| Isotermisk | Konstant temperatur | Ingen | Langsomme operasjoner |
| Adiabatisk | Ingen varmeutveksling | Betydelig nedgang | Rask sykling |
| Polytropisk | Begrenset utveksling | Moderat endring | Normal drift |
Effekter av ekspansjonsforhold
Graden av nedkjøling avhenger av ekspansjonsforholdene:
- Høytrykkssystemer (150+ PSI) skaper større temperaturfall
- Rask eksos forhindrer kompensasjon for varmeoverføring
- Store volumendringer forsterke kjøleeffekten
- Flere utvidelser reduksjon av blandingstemperaturen
Temperaturberegninger i den virkelige verden
For typisk pneumatisk sylinderdrift:
- Innledende trykk: 100 PSI ved 70°F
- Endelig trykk: 14,7 PSI (atmosfærisk)
- Beregnet temperaturfall: Omtrent 180°F
- Endelig temperatur: -110°F (teoretisk)
Roberts bilfabrikk opplevde akkurat dette fenomenet - høyhastighetsrobotsylindrene syklet så raskt at den adiabatiske kjølingen skapte isdannelser som blokkerte eksosportene og forårsaket uberegnelige bevegelser. 🧊
Beptos termiske styring
Våre sylindere uten stang har termostyringsfunksjoner som minimerer adiabatiske kjøleeffekter ved hjelp av optimaliserte eksosveier og varmespredningsdesign.

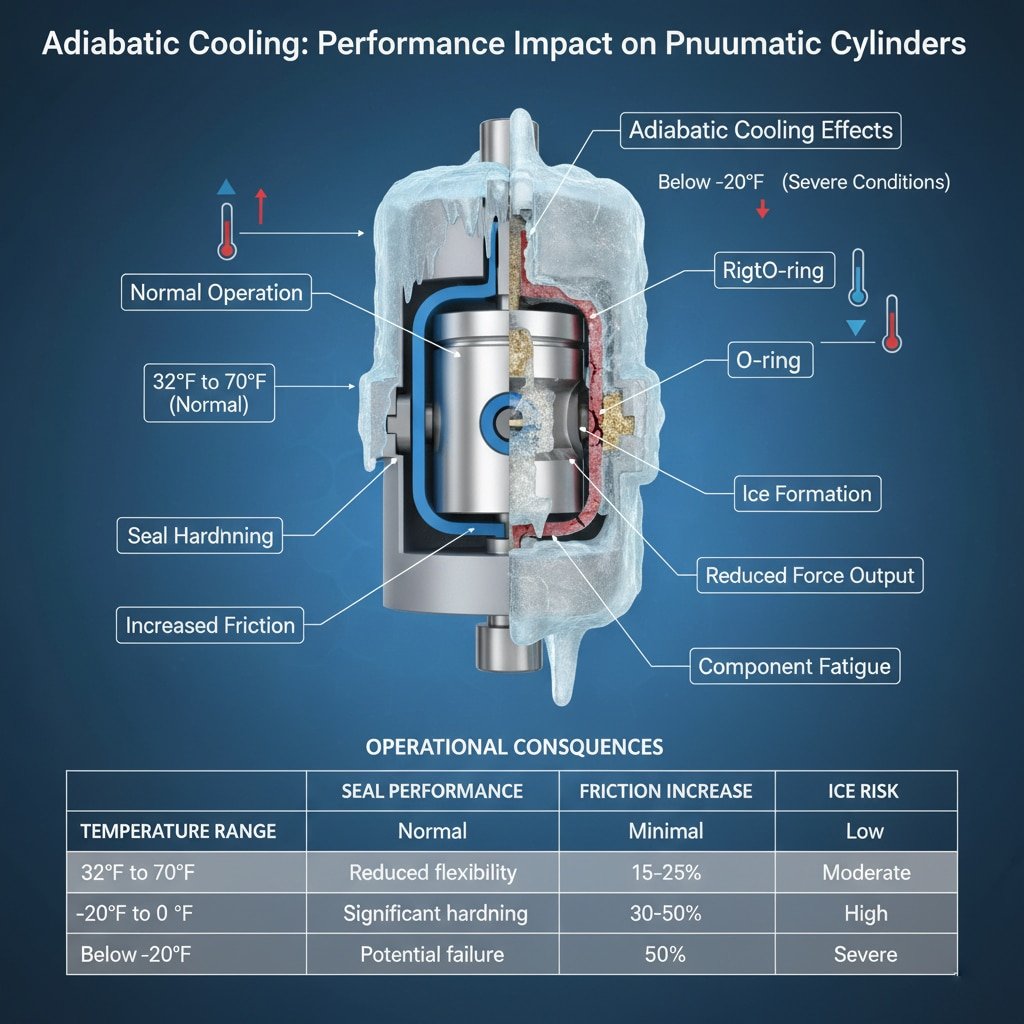

Hvordan påvirker temperaturfall sylinderens ytelse? ❄️
Ekstreme temperaturvariasjoner som følge av adiabatisk kjøling skaper flere ytelsesproblemer som påvirker systemets pålitelighet og effektivitet.
Temperaturfall fører til at tetningene stivner, økt friksjon, fuktkondensasjon som fører til isdannelse, redusert lufttetthet som påvirker kraftuttaket, og potensielle komponentskader som følge av termisk sjokk3 i pneumatiske sylindere.
Analyse av ytelsens innvirkning
Kritiske effekter av adiabatisk kjøling på sylinderdrift:
Effekter på tetninger og komponenter
- Gummipakninger stivner og mister fleksibilitet
- O-ringer krymper skaper potensielle lekkasjeveier
- Kontrakt på metallkomponenter som påvirker klareringer
- Viskositeten på smøremiddelet øker øke friksjonen
Operasjonelle konsekvenser
| Temperaturområde | Tetningens ytelse | Friksjonsøkning | Isrisiko |
|---|---|---|---|
| 32°F til 70°F | Normal | Minimal | Lav |
| 0°F til 32°F | Redusert fleksibilitet | 15-25% | Moderat |
| -20°F til 0°F | Betydelig herding | 30-50% | Høy |
| Under -20°F | Potensiell feil | 50%+ | Alvorlig |
Reduksjon av kraftuttaket
Kald luft påvirker sylinderytelsen:
- Redusert lufttetthet reduserer tilgjengelig styrke
- Økt friksjon krever høyere trykk
- Langsommere responstid på grunn av viskositetsendringer
- Inkonsekvent drift fra varierende forhold
Problemer med isdannelse
Fukt i trykkluft skaper alvorlige problemer:
- Blokkering av eksosporten hindrer riktig sykling
- Innvendig isoppbygging begrenser stempelbevegelsen
- Frysing av ventiler forårsaker feil i kontrollsystemet
- Blokkering av linjen påvirker hele pneumatiske kretsløp
Påvirkning på systemets pålitelighet
Temperatursykluser påvirker påliteligheten på lang sikt:
- Akselererende slitasje fra termisk ekspansjon/kontraksjon
- Nedbrytning av tetninger fra gjentatt temperaturpåkjenning
- Utmattelse av komponenter fra termisk sykling
- Redusert levetid krever hyppigere vedlikehold
Hvilke designfunksjoner minimerer adiabatiske kjøleeffekter? 🔧
Strategiske designendringer og valg av komponenter reduserer de negative konsekvensene av adiabatisk ekspansjonskjøling betraktelig.
Blant designelementene som minimerer kjøleeffekten, er større eksosporter for langsommere ekspansjon, termisk masse4 integrasjon, avtrekksbegrensere, oppvarmede lufttilførselssystemer og eliminering av fuktighet ved hjelp av riktig luftbehandling.
Optimalisering av eksosanlegget
Kontroll av ekspansjonshastigheten reduserer temperaturfallet:
Metoder for flytkontroll
- Eksosbegrensere langsom ekspansjonshastighet
- Større eksosporter redusere trykkforskjellen
- Flere eksosveier fordeler kjøleeffekten
- Gradvis trykkavlastning gir varmeoverføringstid
Funksjoner for termisk styring
| Designfunksjon | Reduksjon av kjøling | Implementeringskostnader | Påvirkning av vedlikehold |
|---|---|---|---|
| Eksosbegrensere | 30-40% | Lav | Minimal |
| Termisk masse | 20-30% | Medium | Lav |
| Oppvarmet tilførsel | 60-80% | Høy | Medium |
| Fjerning av fuktighet | 40-50% | Medium | Lav |
Valg av materiale
Velg materialer som tåler ekstreme temperaturer:
- Tetninger for lave temperaturer opprettholde fleksibilitet
- Kompensasjon for termisk ekspansjon i metallkomponenter
- Korrosjonsbestandige materialer for fuktige miljøer
- Hus med høy termisk masse for temperaturstabilitet
Integrering av luftbehandling
Riktig luftforberedelse forebygger fuktrelaterte problemer:
- Kjøletørkere fjerner fuktighet effektivt
- Tørkemiddeltørkere oppnå svært lave duggpunkter
- Koalescensfilter eliminere olje og vann
- Oppvarmede luftledninger forhindre kondens
Etter å ha implementert våre anbefalinger for varmestyring, reduserte Roberts anlegg den sylinderrelaterte nedetiden med 75% og eliminerte isdannelsesproblemene som plaget høyhastighetsoperasjonene deres. 🎯
Beptos avanserte design
Våre sylindere uten stenger har optimaliserte eksossystemer og termisk styring som reduserer de adiabatiske kjøleeffektene betydelig, samtidig som ytelsen ved høye hastigheter opprettholdes.
Hvilke forebyggende tiltak reduserer kjølerelaterte problemer? 🛡️
Implementering av omfattende forebyggende strategier eliminerer de fleste problemer med adiabatisk kjøling før de påvirker produksjonen.
Forebyggende tiltak omfatter blant annet riktige luftbehandlingssystemer, kontrollerte avtrekksmengder, regelmessig fuktovervåking, valg av tetninger som er temperaturtilpasset, og systemdesignendringer som tar hensyn til termiske effekter i høyhastighetsapplikasjoner.
Omfattende forebyggingsstrategi
Systematisk tilnærming til forebygging av kjøleproblemer:
Klargjøring av luftsystemet
- Installer riktige tørketromler for å oppnå -40°F duggpunkt5
- Bruk koalescensfilter for fjerning av olje og fuktighet
- Overvåk luftkvaliteten med regelmessig testing
- Vedlikehold av behandlingsutstyr i henhold til tidsplaner
Vurderinger knyttet til systemdesign
| Forebyggingsmetode | Effektivitet | Kostnadspåvirkning | Vanskelighetsgrad ved implementering |
|---|---|---|---|
| Luftbehandling | 80% | Medium | Enkelt |
| Kontroll av eksos | 60% | Lav | Enkelt |
| Oppgraderinger av tetninger | 70% | Lav | Medium |
| Termisk design | 90% | Høy | Vanskelig |
Operasjonelle endringer
Juster driftsparametrene for å redusere kjøleeffekten:
- Reduser sykkelhastigheten når det er mulig
- Implementer kontroll av eksosstrømmen på kritiske applikasjoner
- Bruk trykkregulering for å minimere ekspansjonsforholdene
- Planlegg vedlikehold i temperaturfølsomme perioder
Overvåking og vedlikehold
Etablere overvåkingssystemer for tidlig oppdagelse av problemer:
- Temperatursensorer på kritiske punkter
- Overvåking av fuktighet i lufttilførsel
- Sporing av ytelse for nedbrytningstrender
- Forebyggende utskifting av temperaturfølsomme komponenter
Prosedyrer for beredskap
Forbered deg på kjølerelaterte feil:
- Varmesystemer for tining i nødstilfeller
- Reservesylindere med termisk styring
- Protokoller for rask respons for isrelaterte blokkeringer
- Alternative driftsmoduser under ekstreme forhold
Konklusjon
Forståelse og håndtering av adiabatiske kjøleeffekter sikrer pålitelig drift av pneumatiske sylindere, selv i krevende høyhastighetsapplikasjoner. 🚀
Vanlige spørsmål om adiabatisk kjøling i sylindere
Spørsmål: Kan adiabatisk kjøling skade pneumatiske sylindere permanent?
Ja, gjentatt termisk sykling fra adiabatisk kjøling kan forårsake permanent tetningsskade, komponenttretthet og redusert levetid. Riktig luftbehandling og varmestyring forebygger de fleste skader, men ekstreme temperatursvingninger kan føre til sprekkdannelser i tetninger og metallutmatting over tid.
Spørsmål: Hvor stort temperaturfall kan jeg forvente ved normal sylinderdrift?
Typiske pneumatiske sylindere opplever temperaturfall på 20-40 °F under normal drift, men ved høyhastighetssykling eller høytrykkssystemer kan temperaturfallet være på 100 °F eller mer. Den nøyaktige temperaturendringen avhenger av trykkforholdet, syklushastigheten og omgivelsesforholdene.
Spørsmål: Har sylindere uten stang andre kjøleegenskaper enn standardsylindere?
Sylindere uten stenger opplever ofte mindre alvorlige kjøleeffekter fordi de vanligvis har større eksosområder og bedre varmespredning gjennom den forlengede huskonstruksjonen. De krever likevel riktig luftbehandling og termisk styring i høyhastighetsapplikasjoner.
Spørsmål: Hva er den mest kostnadseffektive måten å forhindre isdannelse i sylindere på?
Den mest kostnadseffektive løsningen er vanligvis å installere en skikkelig kjølelufttørker som fjerner fuktighet som forårsaker isdannelse. Denne enkeltinvesteringen eliminerer vanligvis 80% av kjølerelaterte problemer, samtidig som den er mye rimeligere enn oppvarmede luftsystemer eller omfattende sylindermodifikasjoner.
Spørsmål: Bør jeg være bekymret for adiabatisk kjøling i applikasjoner med lav hastighet?
Applikasjoner med lav hastighet opplever sjelden betydelige problemer med adiabatisk kjøling fordi langsommere sykling gir tid til varmeoverføring. Du bør likevel sørge for riktig luftbehandling for å forhindre fuktrelaterte problemer og sikre jevn ytelse under alle driftsforhold.
-
