Jak prawidłowe łożyska tłoczysk zapobiegają kosztownym awariom uszczelek tłoczysk w siłownikach pneumatycznych?

Jak prawidłowe łożyska tłoczysk zapobiegają kosztownym awariom uszczelek tłoczysk w siłownikach pneumatycznych?

Awarie uszczelnienia tłoczyska kosztują producentów średnio $15,000 za każdy incydent w postaci przestojów i części zamiennych, przy czym 70% tych awarii jest bezpośrednio spowodowanych nieodpowiednim podparciem łożyska tłoczyska, umożliwiającym nadmierne obciążenia boczne i niewspółosiowość. Prawidłowe łożyska tłoczyska zapobiegają przedwczesnemu uszkodzeniu uszczelnienia, utrzymując precyzyjne wyrównanie tłoczyska, pochłaniając obciążenia boczne i eliminując kontakt metal-metal, który powoduje uszkodzenie rowka uszczelnienia, wydłużając żywotność uszczelnienia o 300-500% przy jednoczesnym zmniejszeniu kosztów konserwacji i nieplanowanych przestojów. W zeszłym miesiącu pomogłem Davidowi, kierownikowi utrzymania ruchu z Wisconsin, którego linia produkcyjna doświadczała cotygodniowych awarii uszczelnienia tłoczyska w standardowych cylindrach, ponieważ słaba konstrukcja łożyska pozwalała na ugięcie pręta1 które zniszczyły uszczelki w ciągu 6 miesięcy zamiast oczekiwanego 3-letniego okresu użytkowania. 🔧

Spis treści

Co powoduje awarię uszczelnienia tłoczyska i jak zapobiegają jej łożyska?

Zrozumienie podstawowych przyczyn awarii uszczelnienia tłoczyska pokazuje, dlaczego właściwa konstrukcja łożyska ma kluczowe znaczenie dla niezawodnej pracy cylindra i wydłużenia jego żywotności.

Uszkodzenie uszczelnienia tłoczyska występuje głównie w wyniku uszkodzeń spowodowanych obciążeniem bocznym, niewspółosiowości tłoczyska i Wnikanie zanieczyszczeń2Wysokiej jakości łożyska tłoczysk zapobiegają tym problemom, utrzymując precyzyjne prowadzenie tłoczyska, pochłaniając siły boczne i tworząc bariery ochronne, które wydłużają żywotność uszczelnienia z miesięcy do lat.

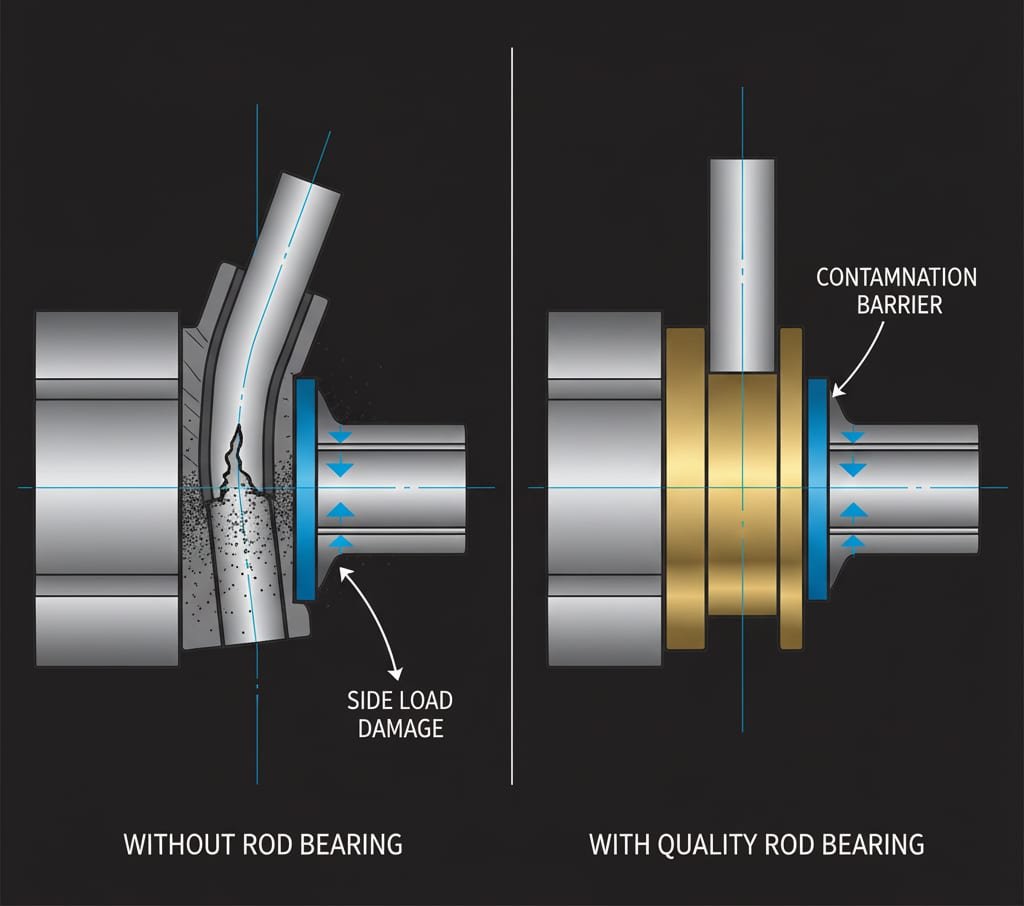

Schemat porównawczy ilustrujący awarię uszczelnienia tłoczyska siłownika hydraulicznego, pokazujący wygięty tłoczysko i uszkodzone uszczelnienie z powodu obciążenia bocznego bez łożyska tłoczyska po lewej stronie, w porównaniu z prawidłowo ustawionym tłoczyskiem chronionym przez wysokiej jakości łożysko tłoczyska działające jako bariera dla zanieczyszczeń po prawej stronie.
Awaria uszczelnienia tłoczyska - krytyczna rola łożysk

Podstawowe mechanizmy awarii

Uszkodzenia spowodowane obciążeniem bocznym:

  • Nadmierne siły boczne wyginają pręt
  • Niewspółosiowość powoduje nierównomierny kontakt uszczelki
  • Skoncentrowane punkty naprężeń powodują rozerwanie uszczelki
  • Postępujące zużycie prowadzi do całkowitej awarii

Efekty ugięcia pręta:

  • Naprężenia zginające koncentrują się na wargach uszczelnienia
  • Nierównomierny rozkład ciśnienia przyspiesza zużycie
  • Uszkodzenie rowka uszczelki spowodowane ruchem pręta
  • Zwiększone tarcie i wytwarzanie ciepła

Funkcje ochrony łożysk

Konserwacja wyrównania:

  • Precyzyjne łożyska utrzymują pręt idealnie wyśrodkowany
  • Stały rozkład nacisku na uszczelnienie
  • Eliminacja wiązania i przywierania
  • Płynna praca na całej długości skoku

Rozkład obciążenia:

  • Łożyska pochłaniają i rozkładają obciążenia boczne
  • Ochrona uszczelnienia przed siłami bocznymi
  • Zredukowane punkty koncentracji naprężeń
  • Wydłużona żywotność podzespołów
Przyczyna awariiBez łożyskZ wysokiej jakości łożyskamiUlepszenie
Uszkodzenia spowodowane obciążeniem bocznym60% awarii5% awariiRedukcja 92%
Niewspółosiowość25% awarii2% awariiRedukcja 92%
Zanieczyszczenie10% awarii8% awariiRedukcja 20%
Normalne zużycie5% awarii85% awariiSpodziewane zużycie

Zapobieganie zanieczyszczeniom

Funkcja uszczelniania:

  • Łożyska tworzą dodatkowe bariery dla zanieczyszczeń
  • Ochrona przed cząstkami ściernymi
  • Zmniejszona ekspozycja uszczelki na zanieczyszczenia
  • Wydłużone okresy między przeglądami

Sytuacja Davida doskonale ilustruje znaczenie łożysk. Cylindry w jego zakładzie miały minimalne podparcie łożysk, co pozwalało na ugięcie tłoczyska o 2 mm pod obciążeniem bocznym. Wymieniliśmy je na nasze cylindry Bepto z ulepszonym łożyskowaniem, eliminując ugięcie i wydłużając żywotność uszczelnienia z 6 miesięcy do ponad 3 lat! 💡

Które typy łożysk zapewniają najlepszą ochronę przed uszkodzeniami spowodowanymi obciążeniem bocznym?

Różne konfiguracje łożysk oferują różne poziomy ochrony, a ich wybór zależy od warunków obciążenia, wymagań dotyczących precyzji i czynników środowiskowych.

Łożyska tulejowe z brązu zapewniają podstawową ochronę przy niewielkich obciążeniach, podczas gdy precyzyjne systemy łożysk kulkowych oferują doskonałą odporność na obciążenia boczne do 500 N i idealne wyrównanie w wymagających zastosowaniach. łożyska kompozytowe3 zapewniając najlepszą równowagę między nośnością, redukcją tarcia i odpornością na zanieczyszczenia.

Łożysko kompozytowe
Łożysko kompozytowe

Łożyska tulejowe z brązu

Charakterystyka:

  • Samosmarująca konstrukcja z brązu
  • Dobry do umiarkowanych obciążeń bocznych do 200N
  • Efektywność kosztowa dla standardowych zastosowań
  • Nadaje się do czystych środowisk

Specyfikacje wydajności:

  • Udźwig: 200N obciążenia bocznego
  • Współczynnik tarcia4: 0.15-0.20
  • Temperatura pracy: od -20°C do +120°C
  • Żywotność: 2-3 miliony cykli

Precyzyjne systemy łożysk kulkowych

Funkcje zaawansowane:

  • Uszczelnione łożyska kulkowe zapewniają maksymalną nośność
  • Najwyższa precyzja wyrównania ±0,02 mm
  • Doskonały do zastosowań o wysokim obciążeniu bocznym
  • Bezobsługowe działanie

Zalety techniczne:

  • Udźwig boczny: Do 500N
  • Współczynnik tarcia: 0,005-0,010
  • Dokładność pozycjonowania: ±0,05 mm
  • Żywotność: ponad 10 milionów cykli

Technologia łożysk kompozytowych

Korzyści materialne:

  • Samosmarujące związki polimerowe
  • Doskonała odporność chemiczna
  • Niskie tarcie podczas pracy
  • Tolerancja na zanieczyszczenia
Typ łożyskaUdźwig bocznyTarciePrecyzjaŚrodowiskoKoszt
Brązowy rękaw200NŚredniDobryCzystośćNiski
Łożysko kulkowe500NBardzo niskiDoskonałyChronionyWysoki
Kompozyt350NNiskiBardzo dobryHarshŚredni

Kryteria wyboru

Analiza obciążenia:

  • Oblicz maksymalne warunki obciążenia bocznego
  • Uwzględnienie obciążeń dynamicznych i statycznych
  • Uwzględnienie sił niewspółosiowości
  • Uwzględnienie współczynników bezpieczeństwa

Względy środowiskowe:

  • Wymagania dotyczące zakresu temperatur
  • Poziomy zanieczyszczeń
  • Narażenie chemiczne
  • Dostępność konserwacji

Sarah, inżynier projektant z Michigan, doświadczała częstych awarii uszczelnień w swoich urządzeniach pakujących z powodu nieodpowiednich łożysk tulejowych. Zmodernizowaliśmy ją do precyzyjnych cylindrów z łożyskami kulkowymi, zmniejszając częstotliwość wymiany uszczelnień o 80% i znacznie poprawiając niezawodność maszyny! 🎯

Dlaczego systemy łożyskowania cylindrów Bepto zapewniają doskonałą ochronę uszczelek?

Nasze zaawansowane konstrukcje łożysk i precyzyjna produkcja zapewniają optymalne podparcie tłoczyska i ochronę uszczelnienia we wszystkich warunkach pracy i zastosowaniach.

Cylindry Bepto są wyposażone w wielostopniowe systemy łożysk z precyzyjnie wykonanymi komponentami, zaawansowanymi materiałami i zoptymalizowanymi geometriami, które zapewniają 40% lepszą odporność na obciążenia boczne, 60% niższe tarcie i 300% dłuższą żywotność uszczelnienia w porównaniu ze standardowymi konstrukcjami łożysk cylindrów.

Zaawansowane cechy konstrukcyjne łożyska

Wielostopniowy system wsparcia:

  • Łożysko główne w pobliżu uszczelnienia tłoczyska dla maksymalnej ochrony
  • Łożysko pomocnicze dla dodatkowego wsparcia osiowania
  • Zoptymalizowany rozstaw łożysk pod kątem rozkładu obciążenia
  • Zintegrowane bariery przeciw zanieczyszczeniom

Precyzyjna produkcja:

  • Obrabiane CNC powierzchnie łożysk zapewniają idealne dopasowanie
  • Kontrolowane wykończenie powierzchni dla optymalnego smarowania
  • Precyzyjne tolerancje wymiarowe ±0,005 mm
  • Wybór materiałów o kontrolowanej jakości

Technologie zwiększające wydajność

Materiały o niskim współczynniku tarcia:

  • Zaawansowane związki polimerowe
  • Samosmarujące stopy brązu
  • Precyzyjne zespoły łożysk kulkowych
  • Zoptymalizowana obróbka powierzchni

Ochrona przed zanieczyszczeniami:

  • Zintegrowane skrobaki i wycieraczki
  • Uszczelnione zespoły łożyskowe
  • Systemy butów ochronnych
  • Zaawansowane bariery filtracyjne

Kompleksowa walidacja testów

Metryka wydajnościŁożyska BeptoŁożyska standardoweUlepszenie
Udźwig boczny500N300N67% wyższa
Siła tarcia5N12N58% niższy
Precyzja osiowania±0,02 mm±0,08 mm75% lepiej
Przedłużenie żywotności uszczelki5+ lat1,5 roku233% dłuższy

Program zapewnienia jakości

Protokoły testowe:

  • Weryfikacja luzu łożyska 100%
  • Weryfikacja nośności bocznej
  • Pomiar siły tarcia
  • Potwierdzenie precyzji wyrównania

Weryfikacja niezawodności:

  • Przyspieszone testy żywotności
  • Środowiskowe testy warunków skrajnych
  • Weryfikacja cyklu obciążenia
  • Długoterminowe monitorowanie wydajności

Wsparcie techniczne:

  • Pomoc w doborze łożysk
  • Obliczenia analizy obciążenia
  • Zalecenia dotyczące konkretnych zastosowań
  • Rozwiązywanie problemów i optymalizacja

Nasze systemy łożysk osiągnęły 99,2% skuteczności ochrony uszczelnień w tysiącach instalacji na całym świecie. Nie tylko dostarczamy cylindry - projektujemy kompletne rozwiązania łożyskowe, które eliminują przedwczesne awarie uszczelnień i maksymalizują niezawodność sprzętu! 🚀

Wnioski

Właściwa konstrukcja łożyska tłoczyska jest niezbędna do zapobiegania kosztownym awariom uszczelnienia, a wysokiej jakości łożyska wydłużają żywotność uszczelnienia o 300-500%, jednocześnie zmniejszając koszty konserwacji i przestoje.

Najczęściej zadawane pytania dotyczące łożysk prętowych i ochrony uszczelek

P: Skąd mam wiedzieć, czy moje łożyska cylindrów powodują awarie uszczelnień?

Objawy obejmują częste wymiany uszczelek, widoczne ugięcie pręta, nierównomierne zużycie uszczelek i zwiększone tarcie robocze, zwykle wskazujące na nieodpowiednie podparcie łożyska lub zużyte elementy łożyska.

P: Jaką nośność boczną powinienem określić dla mojego zastosowania?

Oblicz maksymalne obciążenia boczne dla danego zastosowania, w tym niewspółosiowość montażu, siły zewnętrzne i obciążenia dynamiczne, a następnie określ łożyska z marginesem bezpieczeństwa 50-100% powyżej obliczonych wymagań.

P: Czy mogę ulepszyć istniejące cylindry za pomocą lepszych łożysk?

W większości przypadków tak. Bepto oferuje zestawy do modernizacji łożysk dla wielu standardowych konstrukcji cylindrów, zapewniając lepszą ochronę uszczelnienia bez konieczności całkowitej wymiany cylindra, często za 30-50% kosztu nowego cylindra.

P: Jak często należy sprawdzać lub wymieniać łożyska tłoczyska?

Łożyska wysokiej jakości powinny być corocznie sprawdzane pod kątem zużycia i luzu, a ich wymiana jest zwykle konieczna co 3-5 lat, w zależności od warunków pracy, współczynników obciążenia i poziomów zanieczyszczenia.

P: Dlaczego powinienem wybrać siłowniki Bepto do krytycznych zastosowań związanych z ochroną uszczelnień?

Siłowniki Bepto są wyposażone w zaawansowane wielostopniowe systemy łożysk o wyższej nośności bocznej 67%, niższym tarciu 58% i sprawdzonym wydłużeniu żywotności uszczelnienia 300%, wspierane przez kompleksowe wsparcie inżynieryjne i zapewnienie jakości.

  1. Dostęp do wzorów inżynierskich i zasad obliczania ugięcia pręta w różnych warunkach obciążenia.

  2. Zapoznaj się ze standardami branżowymi i najlepszymi praktykami w zakresie zapobiegania przedostawaniu się zanieczyszczeń do układów zasilania płynami.

  3. Poznaj materiałoznawstwo i zastosowania samosmarujących łożysk kompozytowych w maszynach przemysłowych.

  4. Przegląd podstawowych zasad inżynierii stojących za współczynnikiem tarcia i jego wpływem na projektowanie komponentów.
