Pierścienie ślizgowe tłoków mogą wydawać się niewielkimi komponentami, ale ich awaria może spowodować zatrzymanie całych linii produkcyjnych i kosztować tysiące napraw awaryjnych. Pierścienie ślizgowe tłoków wykorzystują specjalistyczne materiały, takie jak PTFE, poliuretan i kompozyty wypełnione brązem, aby zapewnić uszczelnienie o niskim współczynniku tarcia, zapobiec kontaktowi metalu z metalem i utrzymać stałą wydajność przez miliony cykli w cylindrach beztłoczyskowych. W zeszłym miesiącu pomogłem Robertowi, inżynierowi utrzymania ruchu z Michigan, którego linia pakująca doświadczała nadmiernego wycieku powietrza i zmniejszonej prędkości cylindra - odkryliśmy, że jego zużyte standardowe pierścienie powodowały spadek wydajności 40%, a nasze ulepszone pierścienie ślizgowe PTFE przywróciły pełną wydajność w ciągu 24 godzin. 🔧
Spis treści
- Dlaczego pierścienie ślizgowe tłoków są niezbędne do działania cylindrów beztłoczyskowych?
- Jakie materiały zapewniają najlepszą wydajność w różnych zastosowaniach?
- Jak funkcje pierścienia ślizgowego wpływają na ogólną wydajność cylindra?
- Które rozwiązania Bepto Wear Ring zapewniają najwyższą trwałość i wydajność?
Dlaczego pierścienie ślizgowe tłoków są niezbędne do działania cylindrów beztłoczyskowych?
Pierścienie ślizgowe tłoków służą jako krytyczny interfejs między ruchomymi tłokami a otworami cylindrów, zapobiegając kosztownym uszkodzeniom przy jednoczesnym utrzymaniu wydajności systemu.
Pierścienie ślizgowe zapobiegają kontaktowi metal-metal między tłokami i ściankami cylindra, zmniejszają tarcie, utrzymują odpowiednie luzy i zapewniają uszczelnienie zapasowe - bez wysokiej jakości pierścieni ślizgowych cylindry beztłoczyskowe ulegają szybkiemu zużyciu otworu, zwiększonemu zużyciu powietrza i przedwczesnej awarii w ciągu miesięcy zamiast lat.

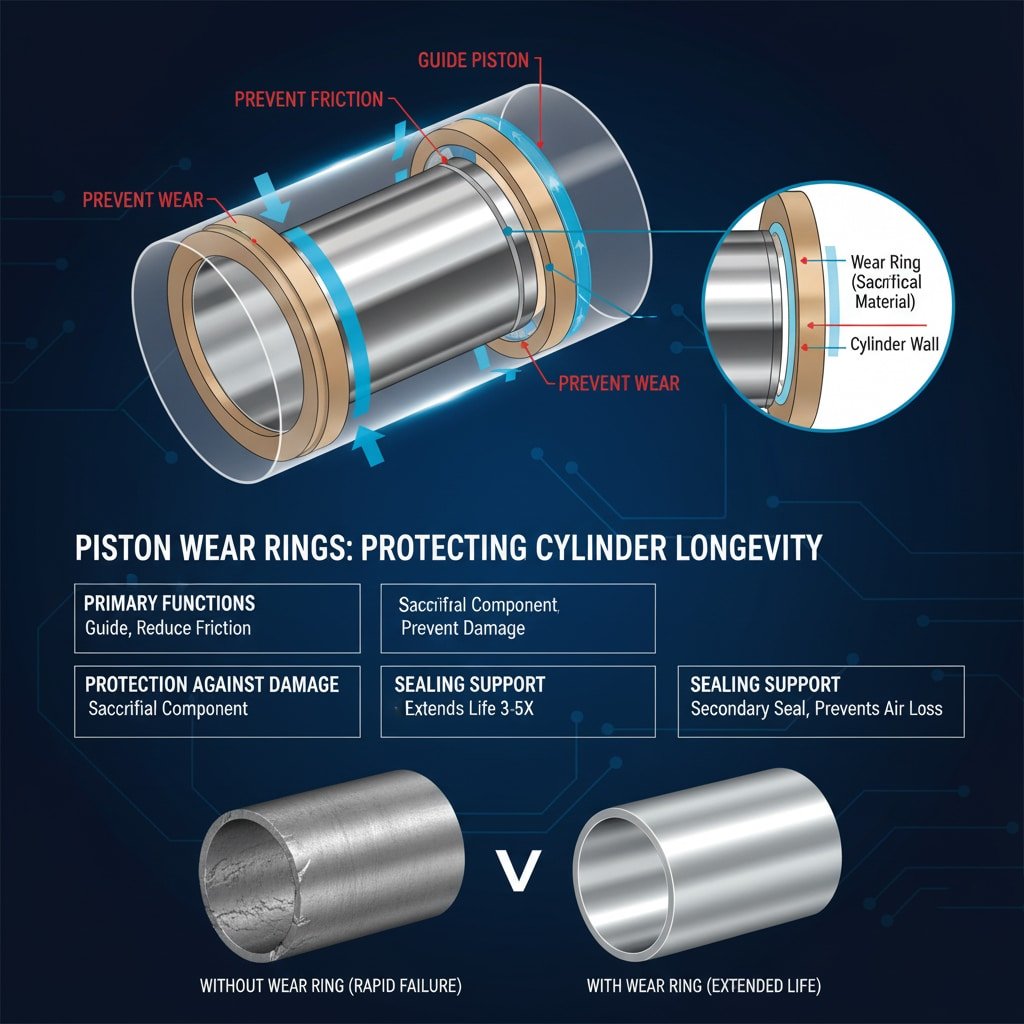

Podstawowe funkcje
Pierścienie ślizgowe pełnią jednocześnie wiele krytycznych funkcji. Kierują ruchem tłoka, Zapobieganie uszkodzeniom podczas załadunku bocznego1i utrzymują stałe luzy w całym skoku siłownika. Ta funkcja prowadzenia staje się szczególnie ważna w siłownikach beztłoczyskowych, w których obciążenia zewnętrzne mogą powodować znaczne siły boczne.
Ochrona przed uszkodzeniami
Pierścienie działają jak elementy protektorowe, zużywając się stopniowo, zamiast pozwalać drogim otworom cylindrów na zniszczenie. wynik lub żółć2. Wysokiej jakości pierścienie ślizgowe mogą wydłużyć żywotność cylindra o 3-5 razy w porównaniu do niezabezpieczonych tłoków.
Wsparcie uszczelniania
Podczas gdy podstawowe uszczelnienie pochodzi z O-ringów lub uszczelek wargowych, pierścienie ślizgowe zapewniają uszczelnienie wtórne, które staje się krytyczne wraz ze starzeniem się uszczelnień głównych. Ta zapasowa funkcja zapobiega katastrofalnej utracie powietrza, gdy główne uszczelnienia zaczynają się pogarszać.
Jakie materiały zapewniają najlepszą wydajność w różnych zastosowaniach?
Różne materiały, z których wykonane są pierścienie ślizgowe, oferują określone korzyści w różnych warunkach pracy i przy różnych wymaganiach dotyczących wydajności.
PTFE zapewnia doskonałą odporność chemiczną i niskie tarcie, poliuretan oferuje doskonałą odporność na zużycie i elastyczność, podczas gdy kompozyty wypełnione brązem zapewniają maksymalną nośność i stabilność termiczną - wybór materiału zależy od ciśnienia roboczego, temperatury, narażenia chemicznego i oczekiwanej żywotności.
Pierścienie ślizgowe PTFE
Pierścienie PTFE (politetrafluoroetylenowe) wyróżniają się wyjątkową odpornością chemiczną w zastosowaniach związanych z przetwarzaniem chemicznym. Bardzo niski współczynnik tarcia 0,05-0,103. Działają one skutecznie w temperaturach od -200°C do +260°C i zapewniają doskonałą stabilność wymiarową.
Opcje poliuretanowe
Poliuretanowe pierścienie ślizgowe oferują wyjątkową odporność na ścieranie i elastyczność, dzięki czemu idealnie nadają się do zastosowań wysokociśnieniowych do 250 barów. Zachowują elastyczność w szerokim zakresie temperatur i zapewniają Doskonała odporność na wyciskanie4.
Materiały kompozytowe
| Rodzaj materiału | Maksymalne ciśnienie | Zakres temperatur | Główne zalety | Typowe zastosowania |
|---|---|---|---|---|
| PTFE | 160 bar | -200°C do +260°C | Odporność chemiczna, niskie tarcie | Przetwórstwo spożywcze, chemiczne |
| Poliuretan | 250 bar | -40°C do +80°C | Odporność na zużycie, elastyczność | Przemysł ciężki, sprzęt mobilny |
| Wypełniony brązem | 350 bar | -40°C do +150°C | Wysoka nośność, stabilność termiczna | Hydraulika wysokociśnieniowa |
| PEEK5 | 200 bar | -50°C do +250°C | Stabilność wymiarowa, wytrzymałość | Lotnictwo i kosmonautyka, medycyna |
Sarah, inżynier procesu z Teksasu, przeszła na nasze pierścienie PTFE do swoich urządzeń do przetwarzania chemicznego i wyeliminowała comiesięczny cykl wymiany, którego doświadczała w przypadku standardowych materiałów! 💪
Jak funkcje pierścienia ślizgowego wpływają na ogólną wydajność cylindra?
Właściwy dobór i konserwacja pierścieni ślizgowych ma bezpośredni wpływ na wydajność cylindra, zużycie energii i koszty operacyjne.
Wysokiej jakości pierścienie ślizgowe zmniejszają tarcie o 60-80%, minimalizują wyciek powietrza, utrzymują stałą prędkość skoku i zapobiegają obciążeniom bocznym obniżającym wydajność - słabe lub zużyte pierścienie mogą zwiększyć zużycie powietrza o 40%, jednocześnie znacznie zmniejszając prędkość i dokładność cylindra.
Korzyści z redukcji tarcia
Pierścienie o niskim współczynniku tarcia minimalizują straty energii podczas pracy cylindra. Pierścienie PTFE mogą zmniejszyć współczynniki tarcia do 0,05 w porównaniu do 0,15-0,25 dla standardowych materiałów, co skutkuje krótszymi cyklami i mniejszym zużyciem powietrza.
Zapobieganie wyciekom
Zużyte lub nieodpowiednie pierścienie ślizgowe umożliwiają wewnętrzne wycieki, które zmniejszają wydajność systemu. Nawet niewielki wyciek 5-10% może znacząco wpłynąć na czas cyklu i siłę wyjściową w zastosowaniach precyzyjnych.
Stabilność wymiarowa
Wysokiej jakości pierścienie ślizgowe utrzymują stałe luzy przez cały okres eksploatacji, zapewniając przewidywalną wydajność. Słabe materiały mogą pęcznieć, kurczyć się lub odkształcać, tworząc zmienną wydajność, która wpływa na jakość produkcji.
Które rozwiązania Bepto Wear Ring zapewniają najwyższą trwałość i wydajność?
Nasze rozwiązania w zakresie pierścieni ślizgowych łączą najwyższej jakości materiały ze zoptymalizowanymi konstrukcjami, aby zmaksymalizować żywotność i wydajność.
Pierścienie ślizgowe Bepto charakteryzują się precyzyjnie formowanymi mieszankami PTFE, wzmocnionymi formułami poliuretanowymi i niestandardowymi profilami, które zapewniają 3-5 razy dłuższą żywotność niż standardowe alternatywy, zachowując jednocześnie doskonałe uszczelnienie i prowadzenie przez długi czas pracy.
Zaawansowana technologia materiałowa
Stosujemy najwyższej jakości mieszanki PTFE ze zoptymalizowaną zawartością wypełniacza w celu zwiększenia odporności na zużycie i stabilności wymiarowej. Nasze formuły poliuretanowe zawierają zaawansowane dodatki poprawiające odporność chemiczną i stabilność temperaturową.
Precyzyjna produkcja
Sterowane komputerowo formowanie zapewnia spójne wymiary z tolerancją ±0,05 mm. Nasz proces kontroli jakości obejmuje weryfikację wymiarów, testy twardości i walidację wydajności dla każdej partii.
Porównanie wydajności
| Metryka wydajności | Pierścienie standardowe | Pierścienie Bepto | Ulepszenie |
|---|---|---|---|
| Żywotność | 500K-1M cykli | 2-5 mln cykli | 3-5 razy dłużej |
| Współczynnik tarcia | 0.15-0.25 | 0.05-0.10 | Redukcja 60-80% |
| Wyciek powietrza | 5-15% | <2% | Ulepszenie 75-90% |
| Zakres temperatur | ±50°C | ±150°C | 3x większy zasięg |
Zapewniamy kompletne specyfikacje techniczne i wskazówki dotyczące zastosowań, aby zapewnić optymalny dobór pierścieni ślizgowych do konkretnych wymagań siłowników beztłoczyskowych.
Wnioski
Zrozumienie materiałów i funkcji pierścieni ślizgowych ma kluczowe znaczenie dla maksymalizacji wydajności cylindrów beztłoczyskowych, a zaawansowane rozwiązania Bepto zapewniają niezawodność i trwałość, których wymagają Twoje operacje.
Najczęściej zadawane pytania dotyczące materiałów pierścieni ślizgowych tłoków
P: Jak często należy wymieniać pierścienie ślizgowe w cylindrach beztłoczyskowych?
Wysokiej jakości pierścienie ślizgowe zazwyczaj wytrzymują 2-5 milionów cykli lub 2-3 lata w normalnych zastosowaniach. Wymień je, gdy zauważysz zwiększone zużycie powietrza, zmniejszoną prędkość lub widoczne zużycie podczas przeglądów konserwacyjnych.
P: Jaka jest różnica między pierścieniami ślizgowymi z PTFE i poliuretanu?
PTFE oferuje doskonałą odporność chemiczną i niższe tarcie, podczas gdy poliuretan zapewnia lepszą odporność na zużycie i odporność na ciśnienie. Wybierz PTFE do środowisk chemicznych i poliuretan do zastosowań wysokociśnieniowych.
P: Czy mogę wymienić istniejące cylindry na lepsze materiały pierścieni ślizgowych?
Tak, większość cylindrów może pomieścić ulepszone materiały pierścieni ślizgowych bez modyfikacji. Nasz zespół techniczny może zalecić najlepsze ulepszenie materiału dla konkretnego zastosowania i warunków pracy.
P: Dlaczego niektóre pierścienie ślizgowe ulegają przedwczesnej awarii?
Najczęstsze przyczyny to niewłaściwy dobór materiałów, zanieczyszczone powietrze zasilające, nadmierne obciążenie boczne lub złe praktyki instalacyjne. Wysokiej jakości materiały i odpowiednia konserwacja zazwyczaj eliminują przedwczesne awarie 90%.
P: Jak pierścienie ślizgowe Bepto wypadają w porównaniu z alternatywnymi rozwiązaniami OEM?
Nasze pierścienie ślizgowe zapewniają 3-5 razy dłuższą żywotność dzięki doskonałym materiałom i precyzyjnej produkcji, oferując jednocześnie znaczne oszczędności kosztów w porównaniu z częściami OEM bez uszczerbku dla wydajności i niezawodności.
-
Poznaj zasady inżynierii stojące za obciążeniem bocznym i dowiedz się, jak wpływa ono na żywotność i wydajność cylindrów. ↩
-
Zapoznaj się z mechanicznymi definicjami zacierania i zatarcia oraz zobacz wizualne przykłady tego typu zużycia. ↩
-
Poznaj pojęcie współczynnika tarcia i porównaj wartości dla różnych materiałów inżynieryjnych. ↩
-
Dowiedz się, w jaki sposób wysokie ciśnienie może powodować wytłaczanie materiału i dlaczego odporność jest krytyczną właściwością uszczelek i prowadnic. ↩
-
Zapoznaj się z arkuszem danych technicznych polieteroeteroketonu (PEEK), aby zrozumieć jego zaawansowane właściwości. ↩
