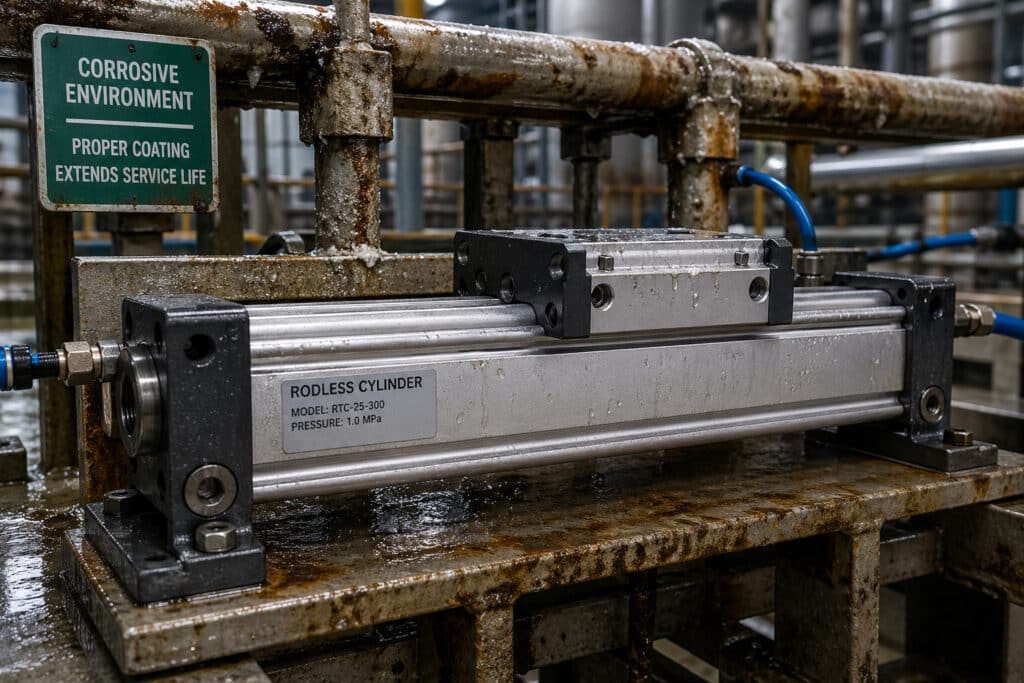

Um cilindro pneumático que parece perfeitamente especificado no papel pode falhar no espaço de semanas quando é utilizado num ambiente corrosivo, de elevada humidade ou quimicamente agressivo - e nove em cada dez vezes, a especificação do revestimento é o que falhou. Os revestimentos de cilindros não são um pormenor cosmético. São uma decisão crítica de engenharia que determina diretamente a vida útil, a frequência de manutenção e o custo total de propriedade em ambientes industriais adversos.
O revestimento correto do cilindro protege as paredes do furo, as superfícies da haste e os corpos externos contra a corrosão, o ataque químico, a abrasão e a entrada de humidade. Escolher o revestimento errado - ou optar por um acabamento padrão num ambiente exigente - pode reduzir a vida útil do cilindro em 60-80% e multiplicar os seus custos de substituição e de inatividade em conformidade.
Mark, um engenheiro de fiabilidade de uma fábrica de processamento químico costeiro em Houston, Texas, contactou-nos depois de a sua equipa ter substituído o mesmo banco de cilindros pneumáticos quatro vezes em 18 meses. Os cilindros foram corretamente dimensionados e mantidos de forma adequada - mas o padrão alumínio anodizado1 O acabamento simplesmente não estava classificado para a atmosfera rica em cloretos e quimicamente agressiva da sua área de produção. Uma atualização do revestimento depois, essas mesmas estações estão a funcionar há mais de dois anos sem uma única substituição. 💡
Índice
- Porque é que os revestimentos de cilindros são mais importantes do que a maioria dos engenheiros imagina?
- Quais são os melhores revestimentos para cilindros pneumáticos e contra o que é que cada um deles protege?
- Como é que os principais revestimentos de cilindros se comparam em relação às principais métricas de desempenho?
- Como fazer corresponder o revestimento certo ao seu ambiente agressivo específico?
Porque é que os revestimentos de cilindros são mais importantes do que a maioria dos engenheiros imagina? 🔩
Os revestimentos de cilindros raramente aparecem na primeira página de uma folha de especificações - mas deviam. Eis porque é que o acabamento da superfície do seu cilindro é tão importante como o tamanho do furo ou o comprimento do curso em ambientes exigentes.
Os revestimentos de cilindros pneumáticos protegem quatro superfícies críticas: a parede interna do furo, a haste do pistão, o corpo externo do cilindro e as faces da tampa da extremidade. A degradação de qualquer uma destas superfícies - através de corrosão, ataque químico ou abrasão - compromete a integridade da vedação, aumenta a fricção e, em última análise, provoca uma falha prematura, independentemente de todos os outros componentes estarem bem especificados.

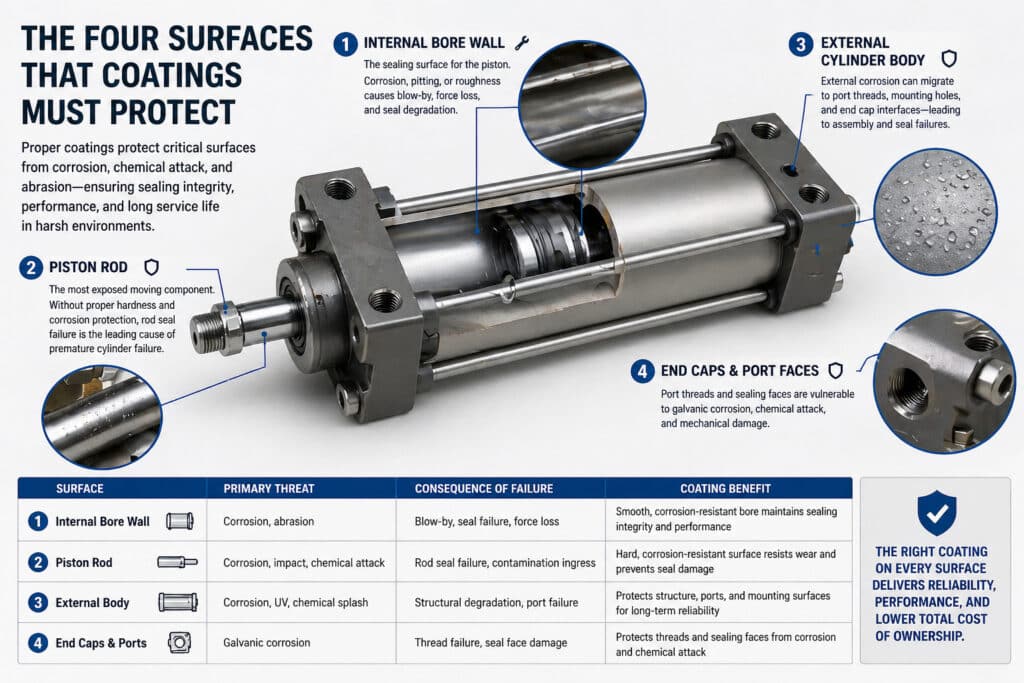

As quatro superfícies que os revestimentos devem proteger
1. Parede do furo interno 🔧
A parede do furo é a superfície de vedação do pistão. Qualquer picada, corrosão ou alteração da rugosidade da superfície aqui causa blow-by, perda de força e degradação do vedante. Em ambientes húmidos ou quimicamente agressivos, os furos de alumínio desprotegidos corroem de dentro para fora - muitas vezes de forma invisível até ocorrer uma falha no vedante.
2. Haste do pistão
A haste é o componente móvel mais exposto num cilindro padrão. Ela estende-se para o ambiente em cada curso, transportando qualquer contaminação presente de volta através da vedação da haste na retração. Uma haste sem dureza superficial adequada e sem proteção contra a corrosão é o ponto mais comum de falha prematura do cilindro em ambientes agressivos.
3. Corpo do cilindro externo
A corrosão externa do corpo é principalmente uma preocupação estrutural e estética - mas em ambientes severos, a corrosão da superfície pode migrar para as roscas das portas, orifícios de montagem e interfaces da tampa da extremidade, causando falhas de montagem e degradação da face do vedante.
4. Tampas de extremidade e faces de porta
As roscas dos portos e as faces de vedação das tampas são vulneráveis a corrosão galvânica2, Em cilindros de aço inoxidável ou com revestimento especial, estas superfícies recebem o mesmo tratamento que a carroçaria. Nos cilindros em aço inoxidável ou com revestimentos especiais, estas superfícies recebem o mesmo tratamento que o corpo - nas unidades económicas, são frequentemente deixadas sem proteção.
| Superfície | Ameaça primária | Consequência da falha |
|---|---|---|
| Furo interno | Corrosão, abrasão | Blow-by, falha de vedação, perda de força |
| Haste do pistão | Corrosão, impacto, ataque químico | Falha na vedação da haste, entrada de contaminação |
| Corpo externo | Corrosão, UV, salpicos de produtos químicos | Degradação estrutural, falha do porto |
| Tampas de extremidade e orifícios | Corrosão galvânica | Falha na rosca, danos na face do vedante |
Quais são os melhores revestimentos para cilindros pneumáticos e contra o que é que cada um deles protege? 🛡️
Nem todos os revestimentos são criados da mesma forma - e a linguagem de marketing em torno dos acabamentos “resistentes à corrosão” pode ocultar diferenças significativas de desempenho. Vamos analisar cada um dos principais tipos de revestimento com clareza de engenharia.

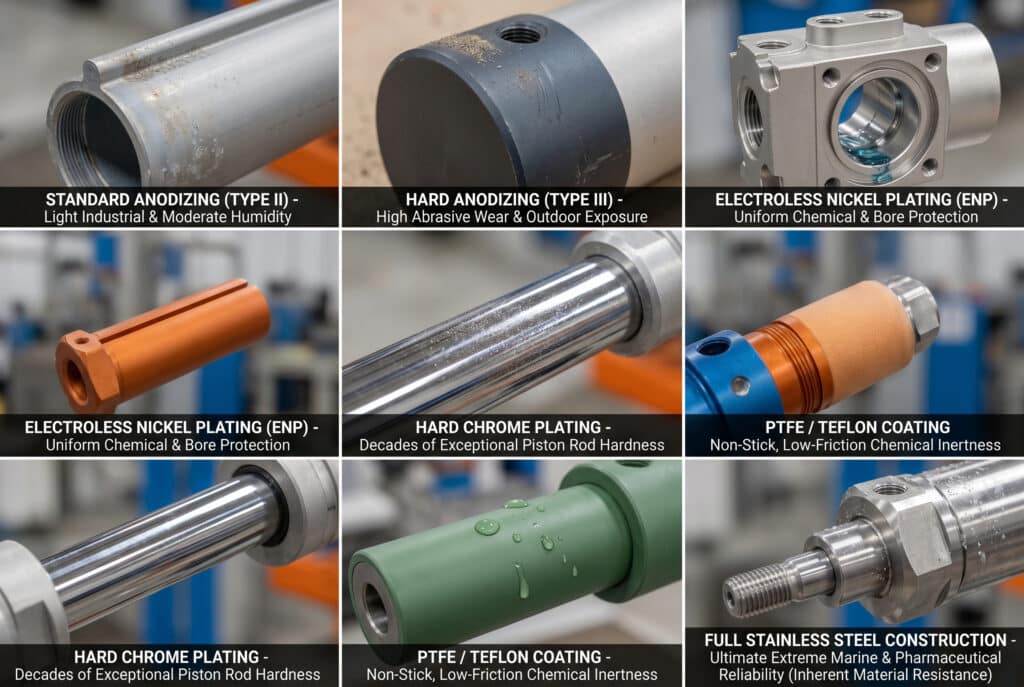

As seis principais tecnologias de revestimento utilizadas nos cilindros pneumáticos são: anodização standard, anodização dura, niquelagem, cromagem (cromo duro), revestimento PTFE/Teflon e construção totalmente em aço inoxidável. Cada uma delas oferece uma combinação distinta de resistência à corrosão, dureza, compatibilidade química e custo - e cada uma é perfeitamente adequada a uma classe diferente de ambiente agressivo.
Revestimento 1: Anodização normal (Tipo II) 🔘
A anodização standard é o tratamento de superfície de base para os cilindros pneumáticos de alumínio. Cria uma camada fina de óxido de alumínio (5-25 microns) que melhora a resistência à corrosão e a dureza da superfície em comparação com o alumínio nu.
- Ideal para: Ambientes industriais ligeiros, aplicações interiores, humidade moderada
- Não é adequado para: Ambientes com cloretos, ácidos/alcalis fortes, exposição costeira ao ar livre
- Dureza: ~250 HV
- Resistência à corrosão: Moderado (500-1.000 horas) salitre3)
- Custo superior ao do alumínio nu: Baixa (~5-10%)
Revestimento 2: Anodização dura (Tipo III) ⚙️
A anodização dura utiliza uma densidade de corrente mais elevada e um eletrólito de temperatura mais baixa para construir uma camada de óxido muito mais espessa e densa (25-100 microns). Esta é a atualização mais comum para aplicações pneumáticas exigentes.
- Ideal para: Ambientes abrasivos, exposição química moderada, utilização industrial no exterior
- Não é adequado para: Imersão em ácido forte, ambientes costeiros com elevado teor de cloretos
- Dureza: 400-600 HV (aproximação ao aço endurecido)
- Resistência à corrosão: Bom (1.000-2.000 horas de projeção salina)
- Custo superior ao da anodização normal: Médio (~20-40%)
Revestimento 3: Niquelagem electrolítica (ENP) 🔵
Niquelagem electrolítica4 deposita uma camada uniforme de liga de níquel-fósforo (10-50 microns) em todas as superfícies - incluindo furos internos - sem a variação de espessura dos processos electrolíticos. Esta uniformidade torna-o particularmente valioso para a proteção de furos.
- Ideal para: Processamento químico, alimentos e bebidas, exposição moderada à água salgada
- Não é adequado para: Ácidos oxidantes fortes, ambientes de vapor a alta temperatura
- Dureza: 500-700 HV (pós-tratamento térmico)
- Resistência à corrosão: Muito bom (1.500-3.000 horas de projeção salina)
- Custo superior ao da anodização dura: Médio-Alto (~30-60%)
Revestimento 4: Cromagem dura 🔶
O crómio duro (crómio eletrolítico) tem sido o padrão de ouro para o tratamento de superfície de hastes de pistão durante décadas. Proporciona uma dureza e resistência ao desgaste excepcionais, embora os regulamentos ambientais estejam a restringir cada vez mais a sua utilização em alguns mercados.
- Ideal para: Aplicações com hastes de elevado desgaste, ambientes híbridos hidráulicos/pneumáticos, exposição a poeiras abrasivas
- Não é adequado para: Ambientes com restrições regulamentares (preocupações REACH/RoHS), agentes redutores fortes
- Dureza: 800-1.000 HV
- Resistência à corrosão: Bom (1.000-2.000 horas de projeção salina nas hastes)
- Prémio de custo: Média (~25-50% no tratamento com varetas)
Revestimento 5: Revestimento de PTFE / Teflon 🟢
Os revestimentos de PTFE proporcionam uma camada superficial de baixa fricção e quimicamente inerte que se destaca em ambientes químicos agressivos. São particularmente valiosos para superfícies de furos e hastes em aplicações de processamento químico e farmacêutico.
- Ideal para: Processamento químico, farmacêutico, alimentar, ambientes com solventes agressivos
- Não é adequado para: Superfícies com cargas mecânicas elevadas, ambientes com partículas abrasivas
- Dureza: Baixo (revestimento macio - não para resistência ao desgaste)
- Resistência química: Excelente (resistente a quase todos os produtos químicos industriais)
- Prémio de custo: Médio (~30-50%)
Revestimento 6: Construção totalmente em aço inoxidável 🔷
Para os ambientes mais exigentes - offshore, marítimo, processamento de alimentos, salas limpas farmacêuticas - a construção completa do cilindro em aço inoxidável (normalmente 316l5) elimina totalmente os problemas de aderência do revestimento, tornando o material de base inerentemente resistente à corrosão.
- Ideal para: Marinha/offshore, alimentos e bebidas, farmacêutica, ambientes químicos extremos
- Não é adequado para: Aplicações sensíveis ao custo, forte imersão em cloretos (risco de corrosão no tipo 304)
- Dureza: ~200 HV (316L) - hastes tipicamente cromadas ou revestidas com PVD
- Resistência à corrosão: Excelente (mais de 3.000 horas de exposição ao sal)
- Custo superior ao do alumínio: Elevado (~150-300%)
Como é que os principais revestimentos de cilindros se comparam com as principais métricas de desempenho? 📊
A comparação lado a lado é onde as decisões de aquisição são tomadas - por isso, vamos colocar as seis tecnologias de revestimento na mesma mesa.
Nenhum revestimento se destaca em todas as dimensões de desempenho. A anodização dura oferece a melhor relação custo/desempenho para a maioria dos ambientes industriais adversos, enquanto a construção em aço inoxidável é a única escolha para aplicações marítimas, offshore e farmacêuticas. A niquelagem electrolítica preenche a lacuna para ambientes de processamento químico onde o alumínio é preferido.

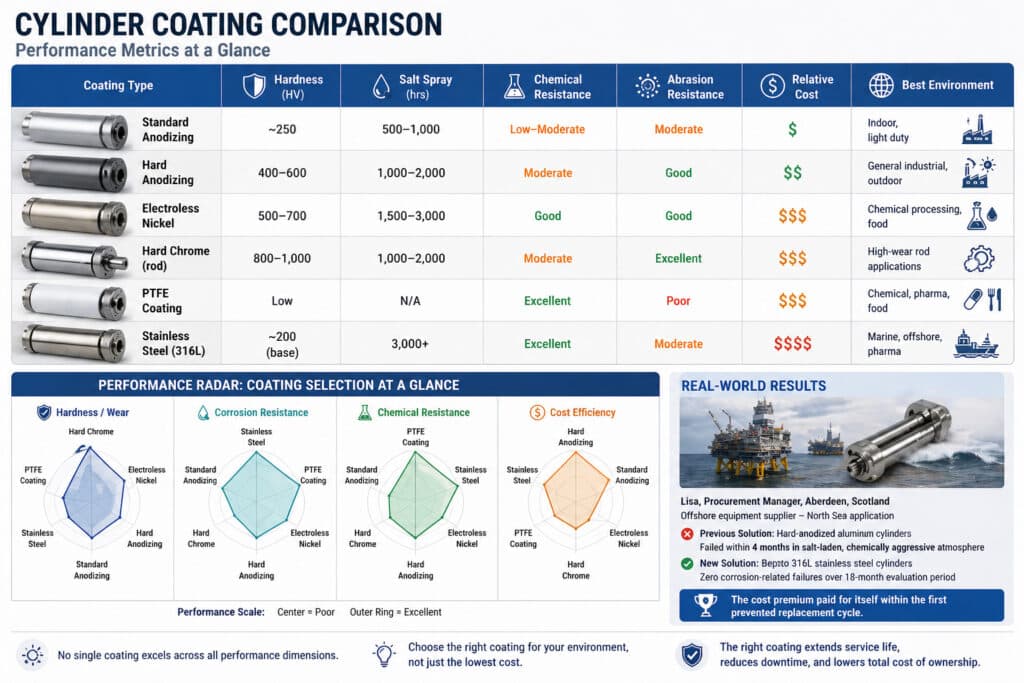

Tabela de comparação de revestimentos principais
| Tipo de revestimento | Dureza (HV) | Pulverização de sal (horas) | Resistência química | Resistência à abrasão | Custo relativo | Melhor ambiente |
|---|---|---|---|---|---|---|
| Anodização padrão | ~250 | 500-1,000 | Baixo-Moderado | Moderado | $ | Interior, serviço ligeiro |
| Anodização dura | 400-600 | 1,000-2,000 | Moderado | Bom | $$ | Industrial geral, exterior |
| Níquel eletrolítico | 500-700 | 1,500-3,000 | Bom | Bom | $$$ | Processamento químico, alimentos |
| Cromo duro (haste) | 800-1,000 | 1,000-2,000 | Moderado | Excelente | $$$ | Aplicações de barras de elevado desgaste |
| Revestimento PTFE | Baixa | N/A | Excelente | Pobres | $$$ | Química, farmacêutica, alimentar |
| Aço inoxidável | ~200 (base) | 3,000+ | Excelente | Moderado | $$$$ | Marítimo, offshore, farmacêutico |
Radar de desempenho: Seleção de revestimentos num relance
- Dureza/desgaste: Cromo duro > Níquel sem eletrólito > Anodização dura > Anodização standard > Inoxidável > PTFE
- Resistência à corrosão: Inoxidável > PTFE > Níquel eletrolítico > Anodização dura > Cromo duro > Anodização standard
- Resistência química: PTFE > Inoxidável > Níquel eletrolítico > Anodização dura > Cromo duro > Anodização standard
- Eficiência de custos: Anodização dura > Anodização standard > Níquel sem eléctrodos ≈ Cromo duro ≈ PTFE > Inoxidável
Lisa, a gestora de compras de um fornecedor de equipamento offshore em Aberdeen, Escócia, estava a procurar cilindros de substituição para uma aplicação numa plataforma do Mar do Norte. O seu fornecedor anterior tinha fornecido cilindros de alumínio anodizado - que falharam em quatro meses na atmosfera offshore carregada de sal e quimicamente agressiva. Depois de mudar para a gama de cilindros de aço inoxidável 316L da Bepto, a sua equipa de manutenção relatou zero falhas relacionadas com a corrosão durante o período de avaliação de 18 meses seguinte. O prémio de custo pagou-se a si próprio no primeiro ciclo de substituição evitado.

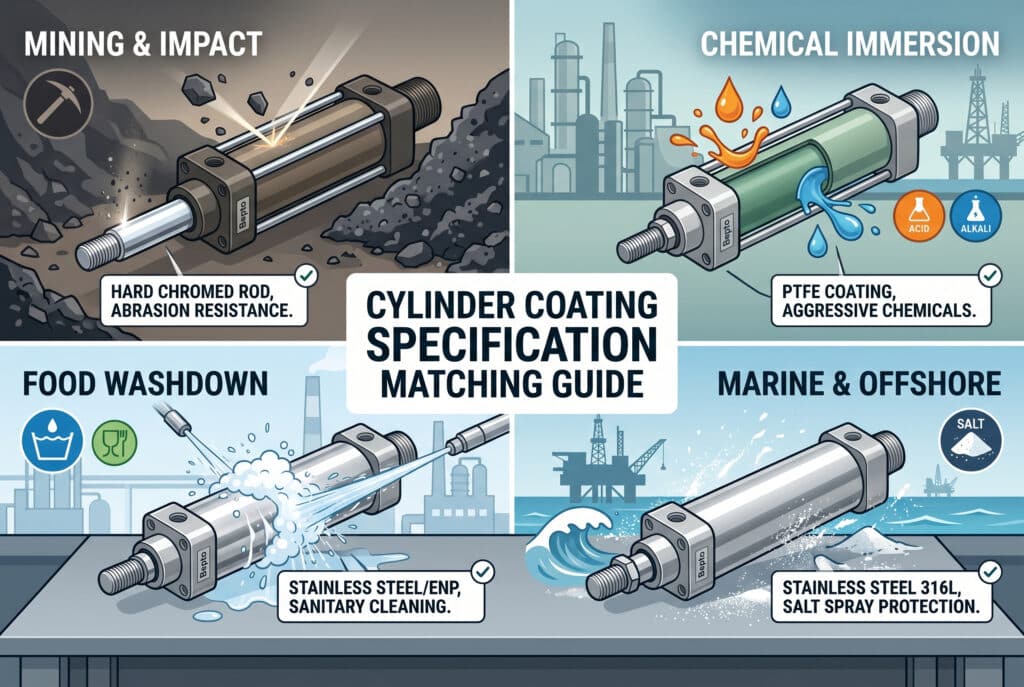

Como fazer corresponder o revestimento certo ao seu ambiente agressivo específico? 🛒
A tabela de comparação de revestimentos diz-lhe o que cada opção pode fazer - mas traduzir o seu ambiente específico na especificação correta requer uma abordagem estruturada.
Faça corresponder a seleção do seu revestimento à sua principal ameaça ambiental: escolha anodização dura para abrasão e exposição geral ao ar livre, níquel electroless para processamento químico e ambientes alimentares, PTFE para imersão química agressiva e construção em aço inoxidável para aplicações marítimas, offshore e farmacêuticas.
Guia de seleção de ambiente para revestimento
| Ambiente | Ameaça primária | Revestimento recomendado |
|---|---|---|
| Fábrica interior, padrão | Humidade moderada, poeira | Anodização standard ✅ |
| Industrial exterior | Humidade, UV, produtos químicos ligeiros | Anodização dura ✅ |
| Lavagem de alimentos | Água, produtos de limpeza | Níquel ou aço inoxidável sem eletrólito ✅ |
| Fábrica de processamento químico | Salpicos de ácido/álcalis, fumos | PTFE ou níquel eletrolítico ✅ |
| Plataforma marítima / offshore | Névoa salina, cloretos | Aço inoxidável 316L ✅ |
| Sala limpa farmacêutica | Agentes de esterilização, pureza | Aço inoxidável 316L ✅ |
| Exploração mineira / pedreira | Poeiras abrasivas, impacto | Anodização dura + haste de cromo duro ✅ |
| Instalação exterior costeira | Atmosfera de cloreto | Níquel ou aço inoxidável sem eletrólito ✅ |
Dicas profissionais para os gestores de contratos públicos 📋
- Especificar sempre o revestimento da haste separadamente do revestimento do corpo - a barra enfrenta diferentes ameaças e necessita frequentemente de um tratamento de superfície mais duro e mais resistente ao desgaste.
- Solicitar certificação de ensaio de névoa salina - os fornecedores de renome fornecem dados de ensaios de projeção salina ISO 9227; os fornecedores económicos muitas vezes não o fazem.
- Considerar a compatibilidade do material de vedação - alguns revestimentos (particularmente furos revestidos com PTFE) requerem compostos de vedação específicos para manter a compatibilidade.
- Não especifique demasiado para aplicações em interiores - o aço inoxidável num ambiente interior limpo é um custo desnecessário; a anodização dura é quase sempre suficiente.
- Pergunte sobre a uniformidade da espessura do revestimento - a deposição uniforme do níquel eletrolítico é uma vantagem genuína sobre os processos electrolíticos para a proteção de furos.
Ao especificar cilindros para um ambiente agressivo, envie-nos a descrição do ambiente, a pressão de funcionamento e a taxa de ciclo na Bepto - a nossa equipa de engenharia recomendará a especificação de revestimento correta e confirmará a disponibilidade no prazo de 24 horas. ⚡
Conclusão
Os revestimentos de cilindros não são uma reflexão tardia - são uma especificação de engenharia primária que determina se o seu sistema pneumático sobrevive ao seu ambiente de funcionamento ou se falha prematuramente e de forma dispendiosa. Combine o seu revestimento com o seu ambiente, especifique os tratamentos da haste e do corpo separadamente e faça parceria com um fornecedor que possa certificar o desempenho do seu revestimento. Na Bepto Pneumatics, fornecemos cilindros em todo o espetro de revestimento - desde o alumínio anodizado padrão até ao aço inoxidável 316L - para que obtenha sempre exatamente a proteção que a sua aplicação exige.
Perguntas frequentes sobre revestimentos de cilindros pneumáticos para ambientes agressivos
Q1: Qual é o revestimento mais resistente à corrosão disponível para cilindros pneumáticos?
A construção completa em aço inoxidável 316L oferece a maior resistência global à corrosão para cilindros pneumáticos, particularmente em ambientes marinhos e offshore ricos em cloretos. Para os cilindros com corpo em alumínio, a niquelagem electrolítica oferece a melhor resistência à corrosão, com classificações de pulverização salina de 1.500 a 3.000 horas. Os revestimentos de PTFE oferecem uma resistência química superior, mas não são essencialmente uma solução de proteção contra a corrosão. 🔧
P2: Posso atualizar o revestimento de um cilindro existente ou tenho de comprar uma nova unidade?
Na maioria dos casos, as actualizações de revestimento requerem a compra de um novo cilindro - o revestimento de uma unidade existente raramente é rentável devido aos custos de desmontagem, preparação da superfície e remontagem. No entanto, a substituição da haste do pistão por um tratamento de superfície melhorado (por exemplo, a substituição de uma haste normal por uma haste cromada dura ou revestida com PVD) é uma atualização prática e económica para muitos modelos de cilindros normais.
Q3: Os furos dos cilindros revestidos de PTFE são compatíveis com as vedações pneumáticas normais?
Nem sempre. Os revestimentos de furos em PTFE requerem compostos de vedação especificamente selecionados para um desempenho de baixo atrito e baixa compressão - as vedações NBR padrão podem não ter um desempenho ótimo contra uma superfície de furo em PTFE. Confirme sempre a compatibilidade do material de vedação com o seu fornecedor de cilindros quando especificar furos revestidos a PTFE. A Bepto Pneumatics fornece especificações completas do material de vedação com todos os cilindros com opção PTFE. 🔍
Q4: Como é que posso verificar se o revestimento de um fornecedor cumpre as especificações que solicitei?
Solicite certificados de teste de névoa salina ISO 9227, relatórios de medição da espessura do revestimento (de acordo com a ISO 2360 para anodização ou ASTM B499 para galvanização) e dados de teste de dureza. Os fornecedores de renome - incluindo a Bepto Pneumatics - fornecem estes documentos como padrão com as encomendas de revestimentos especificados. Se um fornecedor não puder fornecer a documentação de teste, trate a reivindicação do revestimento com cautela.
Q5: A Bepto Pneumatics fornece cilindros em aço inoxidável e revestimentos especiais para ambientes agressivos?
Sim. A Bepto Pneumatics oferece a nossa gama completa de cilindros standard e sem haste em alumínio anodizado, niquelado eletrolítico, com furo revestido a PTFE e construção em aço inoxidável 316L - com opções de haste cromada ou revestida a PVD em todas as variantes. Os prazos de entrega são de 3 a 7 dias úteis para as opções de revestimento padrão.
-
