Как магнитная левитация изменит технологию бесштоковых цилиндров к 2026 году?

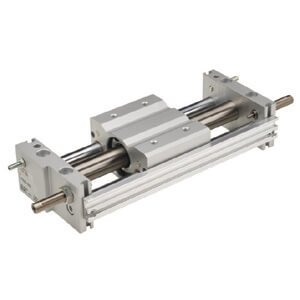

Бесштоковый цилиндр Mag Slide — Как магнитная левитация изменит технологию бесштоковых цилиндров к 2026 году? 5

Традиционный бесштоковые цилиндры сталкиваются с постоянными проблемами, которые ограничивают их производительность в высокоточных приложениях. Износ уплотнений, неравномерность движения, вызванная трением, и неэффективность использования энергии продолжают беспокоить даже самые передовые традиционные конструкции. Эти ограничения становятся особенно проблематичными в производстве полупроводников, медицинского оборудования и других критически важных отраслях.

Технология магнитной левитации¹ готова совершить революцию в бесштоковых пневматических цилиндрах благодаря бесконтактным системам уплотнения, алгоритмам управления движением с нулевым трением и механизмам рекуперации энергии. Эти инновации обеспечивают беспрецедентную точность, увеличенный срок службы и повышение энергоэффективности до 40% по сравнению с традиционными конструкциями.

Недавно я посетил предприятие по производству полупроводников, где традиционные бесштоковые цилиндры были заменены на систему магнитной левитации. Результаты оказались поразительными: точность позиционирования повысилась на 300%, потребление энергии снизилось на 35%, а цикл технического обслуживания, проводившийся раз в два месяца и нарушавший производство, был полностью устранен.

Как работают бесконтактные системы уплотнения в цилиндрах с магнитной левитацией?

Традиционные бесштоковые цилиндры полагаются на физические уплотнения, которые неизбежно вызывают трение и износ. Технология магнитной левитации использует принципиально иной подход.

Бесконтактное уплотнение в бесштоковых цилиндрах с магнитной левитацией использует точно контролируемые магнитные поля для создания виртуальных барьеров давления. Эти динамические уплотнения поддерживают разницу давлений без физического контакта, исключая трение, износ и необходимость в смазке, достигая при этом уровня утечки ниже 0,1% по сравнению с аналогичными механическими уплотнениями.

Футуристическая иллюстрация, показывающая поперечное сечение бесконтактного магнитного уплотнения в цилиндре. Показан поршень, левитирующий внутри цилиндра. Вокруг поршня - светящееся голубое магнитное силовое поле, действующее как "виртуальный барьер давления". Это поле содержит зону высокого давления с одной стороны и зону низкого давления с другой, демонстрируя принцип уплотнения без физического контакта, трения или износа. — изображение обложки для бесконтактных печатей

В компании Bepto мы разрабатывали эту технологию в течение последних трех лет, и результаты превзошли даже наши оптимистичные прогнозы.

Фундаментальные принципы бесконтактных магнитных уплотнений

Бесконтактная система герметизации работает на нескольких ключевых принципах:

Архитектура магнитного поля

Сердцем системы является точно рассчитанная конфигурация магнитного поля:

Первичное защитное поле - Создает основной барьер давления
Стабилизационные поля - Предотвращение разрушения месторождения при перепадах давления
Адаптивные генераторы поля - Реагируйте на изменение условий давления
Датчики для полевого мониторинга - Обеспечьте обратную связь в режиме реального времени для внесения корректировок

Управление градиентом давления

Зона давления	Напряженность поля	Время отклика	Скорость утечки
Низкое давление (<0,3 МПа)	0,4-0,6 Тесла	<2 мс	<0,05%
Среднее давление (0,3-0,7 МПа)	0,6-0,8 Тесла	<3ms	<0,08%
Высокое давление (>0,7 МПа)	0,8-1,2 Тесла	<5 мс	<0.1%

Преимущества перед традиционными методами герметизации

По сравнению с обычными пломбами бесконтактная система обладает значительными преимуществами:

Механизм с нулевым износом - Отсутствие физического контакта означает отсутствие разрушения материала
Устранение скольжения - Плавное движение без переходов на статическое трение
Невосприимчивость к загрязнениям - На производительность не влияют твердые частицы
Стабильность температуры - Работает при температуре от -40°C до 150°C без снижения производительности
Возможность саморегулирования - Автоматическая компенсация колебаний давления

Практические проблемы внедрения

Несмотря на перспективность технологии, ряд проблем требует инновационных решений:

Управление питанием

Ранние прототипы требовали значительной мощности для поддержания магнитного поля. Наши новейшие разработки включают в себя:

Сверхпроводящие элементы² - Снижение энергопотребления с помощью 85%
Геометрии фокусировки поля - Концентрация магнитной энергии там, где это необходимо
Адаптивные алгоритмы питания - Обеспечение только необходимой напряженности поля

Совместимость материалов

Интенсивные магнитные поля потребовали тщательного выбора материала:

Неферромагнитные структурные компоненты - Предотвращение искажения поля
Экранирование электромагнитных помех - Защита соседнего оборудования
Материалы для терморегулирования - Отвод тепла от генераторов поля

Я помню, как обсуждал эту технологию с доктором Чжаном, экспертом по пневматике из ведущего китайского университета. Он был настроен скептически, пока мы не продемонстрировали прототип, который сохранял полную целостность давления после 10 миллионов циклов без какого-либо измеримого износа или ухудшения характеристик - что невозможно при использовании обычных уплотнений.

Что делает алгоритмы управления движением с нулевым трением революционными для бесштоковых цилиндров?

Управление движением в обычных бесштоковых цилиндрах принципиально ограничено механическим трением. Магнитная левитация обеспечивает совершенно новый подход к управлению движением.

Алгоритмы управления движением с нулевым трением в бесштоковых цилиндрах с магнитной левитацией используют прогнозирующее моделирование, определение положения в реальном времени на частоте 10 кГц и адаптивное приложение силы для достижения точности позиционирования ±1 мкм. Эта система позволяет устранить механический люфт, эффект скольжения и флуктуации скорости, характерные для традиционных конструкций.

Высокотехнологичная футуристическая иллюстрация алгоритма управления с нулевым трением. На картинке изображен полупрозрачный цилиндр магнитной левитации, на который наложены светящиеся голубые и синие визуализации данных. Эти визуализации представляют собой "Прогнозируемый путь", плотную волну данных для "Датчика в реальном времени 10 кГц" и динамические векторы силы для "Адаптивного приложения силы". Увеличенная вставка подчеркивает результат: "Точность позиционирования: ±1 мкм". — изображение обложки для алгоритмов управления

Наша команда разработчиков Bepto создала многоуровневую систему управления, которая позволяет добиться такой точности.

Архитектура системы управления

Система управления с нулевым коэффициентом трения работает на четырех взаимосвязанных уровнях:

1. Сенсорный слой

Усовершенствованный датчик положения включает в себя:

Оптическая интерферометрия³ - Субмикронное определение положения
Картирование магнитного поля - Относительное положение в магнитной среде
Датчики ускорения - Обнаружение мельчайших изменений в движении
Контроль перепада давления - Входы для расчета силы

2. Слой предсказательного моделирования

Компонент модели	Функция	Частота обновления	Точное воздействие
Динамический предсказатель нагрузки	Прогнозирование потребностей в силах	5 кГц	Уменьшает перерегулирование на 78%
Оптимизация пути	Рассчитывает идеальную траекторию движения	1 кГц	Увеличивает время оседания на 65%
Оценщик возмущений	Определяет и компенсирует внешние силы	8 кГц	Повышает стабильность 83%
Компенсатор теплового дрейфа	Регулирует эффект теплового расширения	100 Гц	Сохраняет точность во всем диапазоне температур

3. Принудительный уровень приложений

Точный контроль усилия достигается благодаря:

Распределенные магнитные приводы - Прикладывание силы к подвижному элементу
Управление переменной напряженностью поля - Регулировка величины силы с разрешением 12 бит
Формирование направленного поля - Управление векторами сил в трех измерениях
Алгоритмы наращивания силы - Плавные профили ускорения и замедления

4. Слой адаптивного обучения

Система постоянно совершенствуется:

Распознавание образов производительности - Определение повторяющихся последовательностей движений
Алгоритмы оптимизации - Уточнение параметров управления на основе фактической производительности
Прогнозирование износа - Предвидение изменений в системе до того, как они повлияют на производительность
Настройка энергоэффективности - Минимизация энергопотребления при сохранении точности

Показатели производительности в реальном мире

В производственных условиях наши бесштоковые цилиндры с магнитной левитацией доказали свою эффективность:

Повторяемость позиционирования: ±0,5 мкм (по сравнению с ±50 мкм для обычных цилиндров премиум-класса)
Стабильность скорости: <0,1% (по сравнению с 5-8% для традиционных систем)
Управление ускорением: Программируется от 0,001 г до 10 г с разрешением 0,0005 г.
Плавность движения: Рывок ограничен до <0,05g/ms для сверхплавного движения

Производитель медицинского оборудования недавно внедрил наши бесштоковые цилиндры с магнитной левитацией в свою автоматизированную систему обработки образцов. Они сообщили, что устранение вибрации и повышение точности позиционирования увеличили надежность диагностических тестов с 99,2% до 99,98% - критическое улучшение для медицинских приложений.

Как устройства рекуперации энергии повышают эффективность цилиндров с магнитной левитацией?

Энергоэффективность стала важнейшим фактором промышленной автоматизации. Технология магнитной левитации предлагает беспрецедентные возможности для рекуперации энергии.

Устройства рекуперации энергии в бесштоковых цилиндрах с магнитной левитацией улавливают кинетическую энергию во время замедления, преобразуя ее в электрическую энергию, хранящуюся в суперконденсаторы⁴. Эта регенеративная система снижает потребление энергии на 30-45% по сравнению с обычными пневматическими системами, обеспечивая буферную мощность для работы в условиях пикового спроса.

Стилизованная футуристическая иллюстрация, изображающая рекуперацию энергии в цилиндре магнитной левитации. На изображении показан гладкий металлический цилиндр со светящимися синими энергетическими волнами, исходящими из одного конца, что указывает на захват кинетической энергии во время замедления. Эта энергия течет к компоненту с оранжевыми ребрами, представляющему собой суперконденсаторы, хранящие восстановленную электрическую энергию. — изображение на обложке для восстановления энергии

Компания Bepto разработала интегрированную систему управления энергопотреблением, которая обеспечивает максимальную эффективность на протяжении всего цикла эксплуатации.

Компоненты системы рекуперации энергии

Система состоит из нескольких интегрированных элементов:

1. Рекуперативное торможение⁵ Механизм

Когда цилиндр замедляется, система:

Преобразует кинетическую энергию - Преобразует энергию движения в электрическую энергию
Управление коэффициентом конверсии - Оптимизация захвата энергии по сравнению с тормозным усилием
Условия рекуперации энергии - Перерабатывает электрическую мощность для обеспечения совместимости с хранилищем
Направляет поток электроэнергии - Направляет энергию на хранение или немедленное использование

2. Решения для хранения энергии

Тип хранения	Диапазон производительности	Скорость заряда/разряда	Цикл жизни	Приложение
Суперконденсаторы	50-200F	>1000A	>1,000,000 циклов	Применения для быстрого циклирования
Литий-титанатные батареи	10-40 Втч	5-10C	>20 000 циклов	Необходима более высокая плотность энергии
Гибридное хранилище	Комбинированный	Оптимизированный	Зависит от системы	Сбалансированная производительность

3. Интеллектуальное управление питанием

Система управления питанием:

Прогнозирует потребность в энергии - Прогнозирование предстоящего спроса на основе профилей движения
Баланс источников питания - Оптимизация между рекуперированной энергией и внешним питанием
Управление пиковыми нагрузками - Использование накопленной энергии для пополнения запасов во время работы в условиях повышенного спроса
Минимизирует потери при конверсии - Направляет энергию по наиболее эффективным путям

Повышение энергоэффективности

Наши испытания показали значительное повышение эффективности:

Сравнительное потребление энергии

Режим работы	Обычный бесштоковый цилиндр	Магнитная левитация с восстановлением	Улучшение
Быстрая циклическая обработка (>60 циклов/мин)	100% (базовый уровень)	55-60%	40-45%
Средняя нагрузка (20-60 циклов/мин)	100% (базовый уровень)	65-70%	30-35%
Точное позиционирование	100% (базовый уровень)	70-75%	25-30%
Резервный режим/хранение	100% (базовый уровень)	40-45%	55-60%

Пример реализации

Недавно мы установили систему бесштоковых цилиндров с магнитной левитацией и рекуперацией энергии на предприятии по производству автомобильной электроники. Результаты оказались убедительными:

Потребление энергии: Сокращение на 38% по сравнению с предыдущей системой
Пиковая потребность в электроэнергии: Сокращение на 42%, снижение требований к инфраструктуре
Выработка тепла: Понижен на 55%, уменьшая нагрузку на HVAC
График окупаемости инвестиций: Только экономия энергии обеспечила окупаемость за 14 месяцев

Особенно интересным аспектом является работа системы во время событий, связанных с качеством электроэнергии. Когда на объекте произошел кратковременный провал напряжения, система накопления энергии обеспечила достаточную мощность для поддержания работы, предотвратив остановку производственной линии, которая привела бы к значительным затратам на слом и перезапуск.

Заключение

Технология магнитной левитации представляет собой следующий эволюционный скачок в конструкции бесштоковых цилиндров. Благодаря применению бесконтактных систем уплотнения, алгоритмов управления движением с нулевым трением и устройств рекуперации энергии эти передовые пневматические компоненты обеспечивают беспрецедентную точность, долговечность и эффективность. Компания Bepto стремится возглавить эту технологическую революцию, предоставляя своим клиентам решения для бесштоковых цилиндров, которые преодолевают ограничения традиционных конструкций.

Вопросы и ответы о бесштоковых цилиндрах с магнитной левитацией

Чем бесштоковые цилиндры с магнитной левитацией отличаются от линейных двигателей?

Бесштоковые цилиндры с магнитной левитацией сочетают в себе точность линейных двигателей и плотность силы пневматических систем. Они обычно обеспечивают 3-5-кратное соотношение силы к размеру по сравнению с линейными двигателями, меньшее тепловыделение и лучшую устойчивость к жестким условиям эксплуатации, при этом точность позиционирования соответствует или превосходит точность позиционирования при более низкой стоимости системы.

Какое техническое обслуживание требуется для бесштоковых цилиндров с магнитной левитацией?

Системы магнитной левитации требуют минимального обслуживания по сравнению с традиционными конструкциями. Типичное обслуживание включает в себя периодическую электронную калибровку (ежегодно), проверку компонентов источника питания (два раза в год) и обновление программного обеспечения. Отсутствие механических изнашивающихся элементов исключает большинство традиционных задач по обслуживанию.

Могут ли бесштоковые цилиндры с магнитной левитацией работать в среде с частицами железа?

Да, цилиндры с магнитной левитацией могут работать в среде с частицами железа благодаря специальному экранированию и герметичным магнитным путям. Хотя экстремальные концентрации ферромагнитных материалов могут повлиять на производительность, большинство промышленных сред не представляют проблем для правильно спроектированных систем.

Каков ожидаемый срок службы бесштокового цилиндра с магнитной левитацией?

Бесштоковые цилиндры с магнитной левитацией обычно имеют срок службы более 100 миллионов циклов для электронных компонентов и практически неограниченную механическую долговечность благодаря отсутствию изнашиваемых деталей. Это в 5-10 раз лучше, чем у традиционных конструкций.

Совместимы ли бесштоковые цилиндры с магнитной левитацией с существующими системами управления?

Да, наши бесштоковые цилиндры с магнитной левитацией обеспечивают обратную совместимость со стандартными пневматическими интерфейсами управления, предоставляя при этом дополнительные возможности цифрового управления. Они могут работать как прямая замена традиционных цилиндров или использовать расширенные функции благодаря расширенным интерфейсам управления.

Как факторы окружающей среды влияют на работу цилиндра магнитной левитации?

Цилиндры с магнитной левитацией сохраняют стабильную производительность в более широком диапазоне условий окружающей среды, чем обычные системы. Они надежно работают при температуре от -40°C до 150°C, не требуют смазки, не подвержены влиянию влажности и устойчивы к большинству химических воздействий. Сильные внешние магнитные поля могут потребовать дополнительного экранирования.

Подробно объясняет принципы магнитной левитации (маглев) - метода, с помощью которого объект подвешивается без какой-либо поддержки, кроме магнитного поля, противодействующего гравитационному притяжению и другим ускорениям. ↩
Объясняет феномен сверхпроводимости - состояние некоторых материалов, при котором исчезает электрическое сопротивление и исчезают магнитные поля потоков, что позволяет проводить электричество с нулевой потерей энергии. ↩
Описывается применение оптической интерферометрии - семейства методов, использующих интерференцию световых волн для высокоточных измерений смещения, расстояния и неровностей поверхности, часто с точностью до субнанометра. ↩
Предлагает объяснение суперконденсаторов (или ультраконденсаторов), которые представляют собой конденсаторы большой емкости, имеющие значения емкости намного выше, чем у других конденсаторов (но более низкие пределы напряжения), которые заполняют разрыв между электролитическими конденсаторами и аккумуляторными батареями. ↩
Подробно описывает механизм рекуперативного торможения - процесса рекуперации энергии, который замедляет движущийся автомобиль или объект путем преобразования его кинетической энергии в другую, пригодную для использования форму энергии, например электрическую. ↩

Здравствуйте, я Чак, старший эксперт с 15-летним опытом работы в области пневматики. В компании Bepto Pneumatic я сосредоточен на предоставлении высококачественных, индивидуальных пневматических решений для наших клиентов. Мой опыт охватывает промышленную автоматизацию, проектирование и интеграцию пневматических систем, а также применение и оптимизацию ключевых компонентов. Если у вас возникли вопросы или вы хотите обсудить потребности вашего проекта, пожалуйста, свяжитесь со мной по адресу chuck@bepto.com.
