Пропорциональный регулятор давления преобразует электрическую уставку в регулируемое выходное давление сжатого воздуха. В отличие от механического регулятора с ручной настройкой, он позволяет изменять давление по команде ПЛК для разных изделий, этапов процесса или требуемых усилий.
Регулятор поддерживает давление в точке расположения своего датчика. Он не управляет напрямую усилием цилиндра или захвата, расходом либо положением. Эти параметры также зависят от эффективной площади привода, трения, противодавления, объема после регулятора, ограничений потока, нагрузки и механики. Сначала определите регулируемую переменную процесса, а затем выбирайте диапазон давления, расход, характер сброса, сигнал и приемочное испытание.
Ключевые выводы
- Команда 0-10 V или 4-20 mA зависит от модели; проверьте масштабирование, импеданс, напряжение питания и поведение при неисправности.
- Для регулирования давления нужен не только расход на подачу, но и достаточная пропускная способность сброса, если давление требуется быстро уменьшать.
- Расчет усилия цилиндра начинается с формулы
давление x эффективная площадь, однако фактическое усилие также зависит от трения, противодавления, передаточного механизма и жесткости конструкции.- Проверяйте переходный процесс давления с рабочими трубками, реальным объемом после регулятора, нагрузкой, колебаниями питания и фактическим расположением датчика давления.

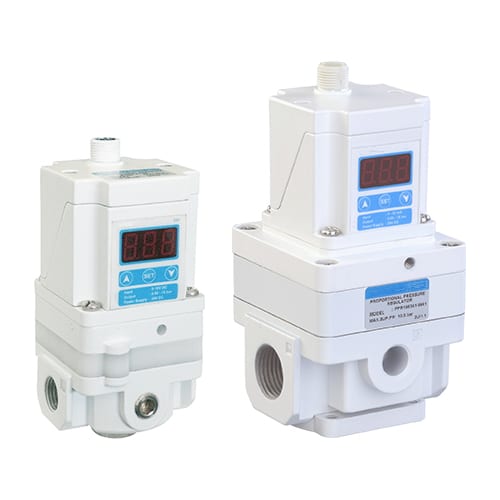

Что такое пропорциональный регулятор давления?
Festo выделяет пропорциональные регуляторы давления в отдельную группу, отличную от пропорциональных расходных и распределительных клапанов, и указывает зависящие от модели уставки напряжения или тока, например 0-10 V и 4-20 mA (пропорциональные клапаны Festo, данные актуальны на 2026 год). Пропорциональный регулятор давления — это электропневматическое устройство, которое изменяет выходное давление в соответствии с переменной электрической уставкой.
Большинство промышленных моделей объединяют три функции:
- Электроника интерпретирует командный сигнал.
- Встроенный датчик давления измеряет регулируемое выходное давление.
- Клапаны наполнения и, если предусмотрено конструкцией, сброса корректируют измеренное давление до заданного значения.
Таким образом формируется замкнутый контур регулирования давления. Если выходное давление ниже уставки, регулятор подает воздух. Если оно выше уставки, регулятор со сбросом выпускает воздух. В конструкции без сброса для снижения давления может потребоваться расход воздуха потребителем после регулятора или отдельный выпускной канал.
Не путайте это устройство с более широким семейством, рассмотренным в руководстве по пропорциональным клапанам для управления движением. Пропорциональный расходный клапан дозирует поток воздуха. Пропорциональный распределительный клапан направляет и дозирует воздух к портам привода. Пропорциональный регулятор давления поддерживает заданное давление после регулятора.
Термин «пропорциональный» описывает связь с командным сигналом, а не гарантированную линейность всего пневматического процесса. Регулятор может точно отслеживать электрическую уставку давления, тогда как усилие или движение машины остаются нелинейными.
Как работает внутренний контур регулирования давления?
ISO 4414 устанавливает общие правила и требования безопасности для пневматических систем и компонентов, включая их применение и предсказуемую работу (ISO 4414, 2010). В пропорциональном регуляторе соответствующий контур включает уставку, датчик давления, контроллер, элемент наполнения/сброса, объем после регулятора и измеряемое выходное давление.
Упрощенная последовательность выглядит так:
Уставка ПЛК -> масштабирование входа -> внутренний контроллер
-> клапан наполнения или сброса -> датчик выходного давления -> контроллер
Регулятор реагирует на ошибку давления. Он не знает, создал ли цилиндр требуемое усилие зажима и не повредил ли захват деталь. Для непосредственного регулирования усилия машине может потребоваться тензодатчик или датчик силы во внешнем контуре. Если регулируется только давление, встроенного датчика может быть достаточно.
Что происходит после ступенчатого изменения уставки? Сначала регулятор изменяет открытие клапана. Затем воздух проходит через внутренние каналы, трубки, фитинги и камеру после регулятора. По мере поступления массы воздуха давление в объеме растет. Встроенный датчик регистрирует этот рост, и при приближении к уставке контроллер уменьшает управляющее воздействие. Из-за задержки и сжимаемости нельзя судить о динамике только по электронике.
Гистерезис, повторяемость, линейность, разрешение, зона нечувствительности, чувствительность и точность — разные характеристики. Сравнивайте значения только тогда, когда изготовитель поясняет, относятся ли они к полной шкале, показанию, диапазону или другой базе, а также указывает давление питания, выходной объем, расход, температуру и метод испытаний.
Почему важны конструкции со сбросом и без сброса?
ISO 4414 требует учитывать в пневматических контурах регулирование давления и высвобождение накопленной энергии, а OSHA 29 CFR 1910.147 регламентирует контроль опасной энергии при обслуживании (ISO 4414, 2010; OSHA: контроль опасной энергии, данные актуальны на 2026 год). Регулятор со сбросом может выпускать избыточное давление после регулятора; регулятор без сброса не обеспечивает активный путь снижения давления.
Предположим, технологический рецепт переключается с высокого давления на низкое. Регулятор со сбросом может открыть внутренний выпускной элемент, пока датчик не зарегистрирует новую, более низкую уставку. Быстродействие зависит от пропускной способности сброса, объема после регулятора, сопротивления линии и наличия другого источника, продолжающего подпитывать контур.
Регулятор без сброса прекращает подачу воздуха, однако запертое давление может сохраняться, пока процесс не израсходует воздух или другой клапан не выпустит его из камеры. Это допустимо для процесса с медленным постоянным потреблением. Такое решение непригодно, если машина ожидает немедленного управляемого снижения давления только средствами регулятора.
| Вопрос по конструкции | Почему это важно |
|---|---|
| Должно ли давление снижаться без расхода потребителем после регулятора? | Требуется определенный канал выпуска или функция сброса |
| Возможна ли обратная подача из контура после регулятора? | Может потребоваться защита от обратного потока или отдельная схемная стратегия |
| Опасен, загрязнен или слишком шумен выпускаемый воздух? | Необходимо определить способ отвода и обработки выхлопа |
| Может ли запертое давление переместить нагрузку? | Могут потребоваться безопасная изоляция энергии и механическая фиксация |
| Что происходит при потере питания или сигнала? | Необходимо документировать переход к аварийному давлению, удержание, сброс или неопределенное состояние |
Функция сброса не заменяет предохранительный клапан быстрого выпуска. Она может быть недостаточно производительной, слишком медленной или не иметь требуемой категории безопасности для аварийного удаления давления. Обычное регулирование давления и связанный с безопасностью сброс следует определять как отдельные функции, если выбранная архитектура не сертифицирована и не валидирована для обеих задач.
Как расход и объем после регулятора влияют на быстродействие?
ISO 6358-1 устанавливает методы испытаний расходных характеристик пневматических компонентов на сжимаемых средах (ISO 6358-1, 2013). Быстродействие пропорционального регулятора зависит от кривых расхода при наполнении и сбросе, а также от объема и сопротивлений между регулятором, датчиком и процессом.
Большой объем после регулятора обычно заполняется дольше. Малый объем может реагировать быстро, но при этом заметнее проявляются импульсная работа клапана, шум датчика или перерегулирование. Длинные трубки увеличивают объем и задержку давления. Малый внутренний диаметр трубок, колена, фитинги, коллекторы и глушители ограничивают поток как при наполнении, так и при сбросе.
Правильный вопрос — не «Каково время отклика регулятора?». Следует спросить:
- Какое ступенчатое изменение уставки подавалось?
- Каковы были давление питания и начальное выходное давление?
- Какой объем после регулятора и какая геометрия трубок были подключены?
- Был ли расход на выходе или выход был перекрыт?
- Какая полоса ошибки определяла время установления?
- Где выполнялось измерение: у порта регулятора или непосредственно в процессе?
Подбор только по установившемуся потреблению может привести к отказу при быстром нарастании давления. После стабилизации процесса регулятор способен точно удерживать давление, но при одновременном наполнении нескольких приводов может возникать значительная кратковременная просадка. С другой стороны, больший регулятор не всегда лучше. Чрезмерный расход относительно малого объема затрудняет регулирование низкого давления, если внутренние клапаны при каждой коррекции подают слишком большую массу воздуха.
У пропорционального регулятора есть две расчетные рабочие точки: пиковый массовый расход, необходимый для изменения давления, и малый корректирующий расход для его удержания. При правильном подборе проверяют обе точки, а при снижении уставки — еще и пропускную способность сброса.
Как регулируемое давление преобразуется в усилие цилиндра?
Для пневматического цилиндра теоретический расчет усилия начинается с формулы F = P x A: при выдвижении используется полная площадь поршня, а при втягивании — кольцевая площадь за вычетом площади штока. Результирующее усилие определяется перепадом давления на двух сторонах поршня, а не только уставкой регулятора (руководство по перепаду давления и усилию).
Для цилиндра с односторонним штоком:
Площадь при выдвижении = pi x диаметр поршня^2 / 4
Площадь при втягивании = pi x (диаметр поршня^2 - диаметр штока^2) / 4
Идеальное усилие выдвижения = давление в поршневой полости x площадь выдвижения
Идеальное усилие втягивания = давление в штоковой полости x площадь втягивания
Фактическое усилие процесса изменяется из-за трения уплотнений и направляющих, давления в противоположной полости, ускорения, передаточного отношения механизма, геометрии инструмента, положения контакта и деформации рамы. Во время расхода давление внутри регулятора также может отличаться от давления в цилиндре.
Если для зажима или захвата важно усилие, выполните калибровку зависимости давления от усилия в контрольной точке процесса. Последовательно задайте несколько возрастающих и уменьшающихся значений давления и зарегистрируйте измеренное усилие. Так выявляются гистерезис, трение страгивания, передаточное отношение механизма и зависимость результата от направления приближения.
Почему нельзя замкнуть контур только по давлению? При изменении высоты детали, трения, положения губок или угла механизма одно и то же давление в камере может создавать разное контактное усилие. Регулирование давления остается полезным, но его нельзя представлять как прямое регулирование усилия без подтвержденной механической зависимости.
Как выбрать диапазон давления, запас по питанию и точность?
В каталоге пропорциональных клапанов Festo изделия разделены по диапазону регулирования давления и зависящему от модели интерфейсу уставки; универсальная точность или единый запас давления питания не назначаются (пропорциональные клапаны Festo, данные актуальны на 2026 год). Выбирайте диапазон, охватывающий все требуемые уставки при документированном запасе по питанию и расходу, но избегайте неоправданно широкого диапазона.
Если низкое рабочее давление задается регулятором с очень высоким верхним пределом, используется лишь малая часть диапазона электрического сигнала и датчика. Это может уменьшить полезное разрешение команды и сделать заметнее смещение, утечку или зону нечувствительности. Слишком узкий диапазон достигает насыщения до максимальной технологической уставки или возмущения.
Для конкретной модели проверьте:
- Минимальное и максимальное задаваемое давление.
- Максимальное давление питания и допустимый перепад.
- Требуемый запас между питанием и выходом при рабочем расходе.
- Кривые расхода наполнения и сброса.
- Определения точности, линейности, повторяемости, гистерезиса и чувствительности.
- Минимальное регулируемое и остаточное давление.
- Условия испытаний быстродействия и полосу установления.
- Собственное потребление воздуха, утечку и характер сброса.
- Допустимую среду, фильтрацию, смазку, влажность и температуру.
- Электропитание, команду, контрольный выход, разъем и степень защиты.
Не применяйте универсальное правило о запасе питания 20-30 psi. Необходимый запас зависит от архитектуры регулятора, выходного расхода, отношения давлений, колебаний питания и опубликованных рабочих кривых. Измеряйте давление питания на входе регулятора в момент максимального расхода, а не только на остановленной машине.
Руководство по рабочему давлению объясняет, почему динамическое давление непосредственно у компонента полезнее, чем настройка ненагруженного регулятора.
Сигналы ПЛК, масштабирование и диагностика
Festo указывает пропорциональные регуляторы с зависящими от модели уставками напряжения и тока, включая варианты 0-10 V и 4-20 mA (пропорциональные клапаны Festo, данные актуальны на 2026 год). Выбранный интерфейс должен быть электрически совместим с выходом ПЛК и масштабирован под точный диапазон давления регулятора.
Документируйте преобразование в обоих направлениях:
Инженерные единицы ПЛК -> аналоговая или цифровая команда -> уставка давления
контрольный выход давления -> инженерные единицы ПЛК -> аварийный сигнал и тренд
Для входа 0-10 V, соответствующего диапазону 0-6 bar, значение 5 V представляет 3 bar только в том случае, если техническая документация определяет линейное отображение от нуля до полной шкалы без смещения. В модели 4-20 mA значение 4 mA может соответствовать нулевому давлению, однако некоторые устройства поддерживают настраиваемые диапазоны или иное поведение ниже порога «живого нуля». Проверяйте, а не предполагайте.
Проверка электрической части включает напряжение питания, потребляемый ток, общий провод аналогового сигнала, входной импеданс, тип выхода, гальваническую развязку, экранирование, заземление, назначение контактов разъема, длину кабеля и требования ЭМС. Если руководство требует раздельной прокладки, держите сигнальные провода вдали от двигателей и коммутируемых силовых проводников.
Используйте контрольный выход для диагностики, а не как доказательство характеристик процесса. При вводе в эксплуатацию сравнивайте заданное давление, давление по данным регулятора и показания независимого датчика после регулятора. Если модель предоставляет соответствующую диагностику, формируйте аварийный сигнал при чрезмерной ошибке слежения, потере сигнала, падении давления питания или выходе давления за допустимый диапазон.
Поведение при потере питания и сигнала должно быть закреплено в спецификации машины. В зависимости от изделия давление может быть сброшено, временно удерживаться, снижаться из-за утечки или переходить к другому состоянию. «Сохранение последнего значения» в ПЛК не означает, что после отключения электроники пневматическая энергия остается под контролем.
Монтаж и подготовка воздуха
ISO 4414 распространяется на проектирование, монтаж, эксплуатацию и техническое обслуживание пневматических систем (ISO 4414, 2010). Устанавливайте пропорциональный регулятор с учетом направления потока, монтажного положения, требований к качеству воздуха и электроподключению, условий сброса и характеристик окружающей среды.
Контрольный список ввода в эксплуатацию:
- Изолируйте и рассеяйте накопленную энергию в соответствии с утвержденной процедурой для машины.
- Продуйте или очистите новые трубки, чтобы стружка и герметик не попали во внутренние клапаны.
- Установите предусмотренные фильтрацию на входе и удаление влаги.
- До подачи давления проверьте порты питания, выхода и сброса.
- Разместите регулятор достаточно близко к регулируемому объему, чтобы уменьшить задержку, сохранив доступ для обслуживания.
- Используйте указанные разъем, кабель, способ заземления и экранирования.
- Не перекрывайте выпускные порты либо отводите выхлоп разрешенным в руководстве способом.
- Проверьте масштабирование команды при низком давлении до разрешения работы во всем диапазоне.
- Запишите входное и выходное давление при испытаниях наполнения и сброса.
Не существует универсального требования к фильтру 40 микрон или точке росы под давлением -40°F для каждого пропорционального регулятора. Некоторые модели требуют более тонкой фильтрации или воздуха без смазки; другие рассчитаны на иные газы или условия. Соблюдайте наиболее строгое требование из установленных для регулятора, процесса и применимой спецификации качества воздуха.
Степень защиты также зависит от полностью смонтированного узла. IEC 60529 классифицирует защиту оболочек от доступа, твердых частиц, пыли и воды, однако код IP не подтверждает химическую совместимость, функциональную безопасность, коррозионную стойкость или защиту при открытом разъеме (степени защиты IP по IEC, данные актуальны на 2026 год).
Как настраивать и испытывать переходный процесс давления?
ISO 4414 требует подтверждать выполнение пневматическими системами заданной функции, а ISO 6358-1 предоставляет стандартизованные методы определения расходных характеристик компонентов (ISO 4414, 2010; ISO 6358-1, 2013). Испытывайте регулятор как установленную систему регулирования давления, а не как изолированный электронный блок.
Многие электропневматические регуляторы содержат настроенные изготовителем внутренние алгоритмы управления. Некоторые предоставляют режимы отклика или коэффициента усиления; другие не дают прямого доступа к PID. Используйте только документированные параметры. Общие советы вроде добавления дифференциальной составляющей или увеличения интегрального усиления могут дестабилизировать устройство либо оказаться неприменимыми.
Проведите контролируемую серию испытаний:
- Ступень от низкого к высокому давлению при минимальном и максимальном ожидаемом объем после регуляторае.
- Ступень от высокого к низкому давлению для измерения быстродействия сброса.
- Возмущение расходом нагрузки при постоянной уставке.
- Изменение давления питания в допустимом диапазоне.
- Нарастающие и убывающие рампы давления для выявления гистерезиса.
- Потеря сигнала, питания, отказ датчика и потеря подачи, если такие испытания безопасны.
- Повторяющиеся циклы при нормальной и предельной температуре.
Записывайте на единой временной шкале команду, входное давление, контрольный выход регулятора, независимое давление после регулятора и, если применимо, усилие процесса. До испытаний определите время нарастания, перерегулирование, время установления, установившуюся ошибку, просадку давления под расходом и время сброса.
Одно значение «времени отклика» скрывает два разных процесса. Наполнение объема после регулятора определяется расходом питания, а снижение давления — расходом сброса. Задавайте требования и испытывайте оба направления отдельно.
Что вызывает колебания, просадку и медленный сброс?
ISO 4414 рассматривает регулирование давления как часть полной пневматической системы, поэтому диагностика должна охватывать питание, ограничения потока, объем, утечки, управляющий сигнал и нагрузку, а не только регулятор (ISO 4414, 2010). Начните с синхронизированных графиков команды и давления.
| Признак | Возможная причина со стороны регулятора | Другие причины, которые следует исключить | Первое измерение |
|---|---|---|---|
| Давление колеблется | Слишком агрессивный режим отклика, импульсная работа клапана, шум датчика | Слишком малый объем после регулятора, гибкая трубка, нестабильный сигнал | Команда и давление на выходе регулятора |
| Давление проседает при расходе | Недостаточная пропускная способность наполнения или запас давления питания | Фильтр на входе, малая трубка, одновременное потребление | Входное и выходное давление во время потребления |
| Давление растет медленно | Ограниченный канал наполнения или малый перепад питания | Большой объем, длинная трубка, закрытый клапан после регулятора | Расход и давление на обоих концах линии |
| Давление падает медленно | Малая пропускная способность сброса или конструкция без сброса | Перекрытый выхлоп, обратный клапан после регулятора, запертое ответвление | Выходное давление и расход выхлопа |
| Усилие меняется при постоянном давлении | Ошибка давления или локальная потеря давления | Трение, противодавление, механизм, геометрия изделия | Давление в обеих полостях и измеренное усилие |
Автоколебания давления могут быть вызваны электрическими помехами, но не начинайте с произвольной фильтрации. Избыточная фильтрация добавляет задержку. Проверьте прокладку кабелей, общий потенциал, стабильность команды, расположение датчика, пневматический объем и не противодействует ли контуру другой регулятор или клапан.
Просадка давления не всегда означает недостаточную точность. Регулятор может быть точен при нулевом расходе, но недостаточен по размеру при пиковом потреблении. Сопоставьте расходную кривую с измеренным перепадом между входом и выходом. Руководство по падению давления сжатого воздуха помогает выявить ограничения на входе.
Если сброс идет медленно, проверьте наличие функции сброса, ее номинальную пропускную способность, сопротивление глушителя, объем трубок и обратные клапаны после регулятора. Односторонний клапан, установленный для удержания давления, может одновременно перекрыть предусмотренный путь его снижения.
Руководство по противодавлению объясняет, как ограниченный выхлоп влияет на усилие привода и переходный процесс давления.
Требования к запросу предложения и приемочным испытаниям
ISO 6358-1 устанавливает общую основу для данных о расходе пневматических компонентов, а ISO 4414 требует соответствия применения компонента функции системы и требованиям безопасности (ISO 6358-1, 2013; ISO 4414, 2010). Полезный запрос предложения описывает рабочий диапазон и приемочное испытание, а не просто требует «высокой точности».
Передайте поставщику:
- Рабочую среду и требуемое качество воздуха.
- Минимальное, нормальное и максимальное входное давление во время расхода.
- Требуемый выходной диапазон и обычные рабочие уставки.
- Постоянное потребление и кратковременный расход наполнения.
- Требуемый характер сброса и ступень давления от высокого к низкому.
- Объем после регулятора, внутренний диаметр и длину трубок, фитинги и схему клапанов.
- Командный интерфейс, напряжение питания, контрольный выход, разъем и требования к полевой шине.
- Требуемые определения точности, повторяемости, гистерезиса, разрешения и установления.
- Температуру среды и окружающего воздуха, степень защиты, вибрацию и воздействие мойки.
- Поведение при потере питания, сигнала и подачи воздуха.
- Переменную процесса: давление, усилие цилиндра, усилие захвата, натяжение или испытательное давление.
- Этапы приемки, полосы ошибки, состояния нагрузки, число циклов и место измерения.
Используйте проверяемые формулировки. Требование «достичь 4.0 bar на датчике процесса и установиться в согласованной полосе после ступени команды от 2.0 до 4.0 bar при указанном объем после регуляторае» полезно. Формулировка «быстро и точно» — нет.
Для задач управления усилием укажите диаметр поршня, диаметр штока, давление в противоположной полости, передаточное отношение механизма, целевое усилие и метод его измерения. Для систем проверки герметичности или давления укажите находящийся под давлением объем, допустимое время стабилизации, продолжительность испытания и предельную утечку.
Часто задаваемые вопросы о пропорциональных регуляторах давления
Пропорциональный регулятор давления и пропорциональный расходный клапан — это одно и то же?
Нет. Пропорциональный регулятор давления изменяет расход наполнения и сброса, чтобы поддерживать давление после регулятора, измеряемое встроенным датчиком. Пропорциональный расходный клапан регулирует степень открытия или расход. Регулирование давления и расхода взаимосвязаны, но управляемые переменные и данные для выбора различаются.
Точно ли пропорциональный регулятор давления управляет усилием цилиндра?
Он регулирует давление в точке своего датчика. Теоретическое усилие цилиндра равно произведению давления на эффективную площадь, однако фактическое усилие также зависит от противодавления, трения уплотнений и направляющих, ускорения, передаточного механизма, геометрии контакта и деформации конструкции. Если приемочным параметром является усилие, используйте датчик силы и калибровку процесса.
Насколько давление питания должно превышать выходную уставку?
Универсального правила 20-30 psi не существует. Необходимый запас зависит от конкретного регулятора, требуемого расхода, колебаний питания и опубликованных рабочих кривых. Проверяйте входное давление при пиковом расходе и соблюдайте минимальный перепад или требования к питанию изготовителя во всем рабочем диапазоне.
Все ли пропорциональные регуляторы принимают сигналы 0-10 V и 4-20 mA?
Нет. Это распространенные варианты, но доступные сигналы зависят от модели. Проверьте диапазон команды, импеданс, напряжение питания, общий провод аналогового сигнала, контрольный выход, разъем, развязку, диагностику, масштабирование и поведение ниже минимального сигнала или после его потери.
Почему давление снижается медленнее, чем повышается?
Для повышения давления используется расход питания или наполнения регулятора. Для снижения — канал сброса или выпуска. Модель без сброса может не уменьшать запертое давление активно. Объем после регулятора, глушители, обратные клапаны, трубки и продолжающаяся обратная подпитка дополнительно замедляют падение давления.
Как часто следует калибровать пропорциональный регулятор давления?
Следуйте указаниям изготовителя и устанавливайте интервал проверки на основе риска. На него влияют допуск процесса, число циклов, загрязнение, температура, нормативные требования, история дрейфа и роль регулятора — индикация или критически важное управление. Универсального месячного или годового интервала нет.
Пропорциональный регулятор давления следует задавать как подсистему регулирования давления. Согласуйте диапазон и сигнал, проверьте пропускную способность наполнения и сброса, рассчитайте связь давления с усилием, определите поведение при отказе и подтвердите динамику по датчику процесса в производственных условиях.
