กรณีศึกษา: เพิ่มความน่าเชื่อถือของเครื่องจักร 40% ด้วยการอัปเกรดซีล

การอัปเกรดซีลช่วยเพิ่มความน่าเชื่อถือของเครื่องจักรได้ แต่ผลที่ดีขึ้น 40% จะน่าเชื่อถือก็ต่อเมื่อมีการบันทึกนิยามความขัดข้อง ปริมาณการใช้งาน จำนวนสินทรัพย์ ช่วงเวลาที่ใช้เปรียบเทียบ และฮาร์ดแวร์ที่เปลี่ยนไว้อย่างชัดเจน เอกสารต้นทางที่ให้มาสำหรับกรณีนี้ไม่มีบันทึกพื้นฐานดังกล่าว จึงไม่สามารถยืนยันตัวเลขร้อยละนี้ได้อย่างอิสระ

ข้อจำกัดนี้ไม่ได้ทำให้การปรับปรุงซีลหมดความสำคัญ แต่ทำให้ต้องเปลี่ยนคำถาม แทนที่จะสมมติว่าวัสดุเกรดพรีเมียมแก้การรั่วได้ทุกกรณี ทีมความน่าเชื่อถือควรพิสูจน์ก่อนว่าซีลเป็นจุดเริ่มต้นของความขัดข้องหรือไม่ เลือกอะไหล่ทดแทนให้ตรงรุ่น และเปรียบเทียบอัตราความขัดข้องที่ปรับตามปริมาณการใช้งานแล้วทั้งก่อนและหลังการเปลี่ยนแบบควบคุม

ประเด็นสำคัญ

• มองผล 40% เป็นผลลัพธ์ที่ต้องตรวจสอบ ไม่ใช่ประโยชน์ที่รับประกันได้จากชื่อวัสดุ
• ปรับอัตราความขัดข้องตามจำนวนรอบ ระยะเคลื่อนที่ หรือชั่วโมงทำงาน
• แยกความเสียหายของซีลออกจากสาเหตุด้านแรงด้านข้าง การปนเปื้อน ผิวสัมผัส และการประกอบ
• แสดงสภาวะการทำงานอื่นทั้งหมดไว้ในการเปรียบเทียบ
• อนุมัติการเปลี่ยนเมื่อผ่านการตรวจการรั่ว การเคลื่อนที่ ความปลอดภัย และต้นทุนแล้วเท่านั้น

ซีลที่อัปเกรดเพิ่มความน่าเชื่อถือของเครื่องจักรได้ 40% จริงหรือ?

ในทางคณิตศาสตร์ ผลที่ดีขึ้น 40% เป็นไปได้ แต่ ISO 19973-1 กำหนดให้ผลด้านความน่าเชื่อถือต้องเชื่อมโยงกับเงื่อนไขทดสอบ เกณฑ์ความขัดข้อง วิธีคำนวณ การรายงาน และการประเมินทางสถิติที่ระบุไว้ (ISO 19973-1, 2015) ร้อยละที่ไม่มีบันทึกเหล่านี้เป็นเพียงสมมติฐาน ไม่ใช่ผลด้านความน่าเชื่อถือที่นำไปใช้กับเครื่องจักรอื่นได้

เริ่มจากนิยาม ความน่าเชื่อถือของเครื่องจักร ตัวชี้วัดที่ใช้ได้มีดังนี้:

• จำนวนความขัดข้องที่เกี่ยวกับซีลต่อหนึ่งล้านรอบ
• จำนวนความขัดข้องที่เกี่ยวกับซีลต่อ 1,000 ชั่วโมงทำงาน
• เวลาเดินเครื่องเฉลี่ยระหว่างความขัดข้องตามนิยาม
• ชั่วโมงหยุดเครื่องนอกแผนที่เกิดจากความขัดข้องตามนิยาม
• สัดส่วนของรอบตามแผนที่ทำได้ครบโดยไม่หยุดชะงักจากปัญหาซีล

ตัวชี้วัดเหล่านี้เกี่ยวข้องกันแต่ใช้แทนกันไม่ได้ การลดอัตราความขัดข้อง 40% ไม่ได้หมายความว่าเวลาหยุดเครื่องจะลดลง 40% โดยอัตโนมัติ ระยะเวลาซ่อม ความพร้อมของอะไหล่ การตรวจพบความผิดปกติ ตารางการผลิต และความเสียหายต่อเนื่องล้วนทำให้เวลาหยุดเครื่องเปลี่ยนแปลงได้โดยไม่ขึ้นกับอัตราความขัดข้อง

ข้อควรระวังเดียวกันใช้กับ MTBF การเพิ่ม MTBF 40% การลดจำนวนความขัดข้อง 40% และการลดต้นทุนรายปี 40% เป็นข้อกล่าวอ้างสามแบบที่ต่างกัน ต้องแสดงตัวเศษ ตัวส่วน ระยะเวลาสังเกต และขอบเขตสินทรัพย์กำกับผลแต่ละค่า

จากการวิเคราะห์ ISO 19973-1 และ ISO 19973-3 ของเรา กรณีศึกษาที่ดีเริ่มจากพจนานุกรมตัวชี้วัด ไม่ใช่เริ่มจากผลลัพธ์ ต้องนิยามคำว่า “ความขัดข้อง” “รอบ” “ชั่วโมงทำงาน” “เวลาหยุดเครื่อง” และ “เกี่ยวกับซีล” ก่อนเก็บข้อมูลพื้นฐาน หากนิยามเหล่านี้เปลี่ยนหลังการอัปเกรด การเปรียบเทียบก็ใช้ไม่ได้ตั้งแต่ต้น

สำหรับข้อกล่าวอ้างเรื่องความทนทานที่เผยแพร่ต่อสาธารณะ คู่มือหลักฐานสำหรับกระบอกสูบนิวแมติกใช้งานรอบสูง อธิบายว่าเหตุใดจำนวนรอบจึงต้องมีเกณฑ์ความขัดข้อง จำนวนตัวอย่าง และเงื่อนไขการทำงานที่ประกาศไว้

ซีลเป็นสาเหตุรากหรือเป็นเพียงชิ้นส่วนที่รั่วในท้ายที่สุด?

ISO 8573-1 แบ่งสิ่งปนเปื้อนในลมอัดออกเป็น 3 กลุ่ม ได้แก่ อนุภาค น้ำ และน้ำมัน (ISO 8573-1, 2010) ทุกกลุ่มส่งผลต่อหน้าสัมผัสซีลแบบไดนามิกได้ แต่คุณภาพลมเป็นเพียงสาเหตุแขนงหนึ่ง ยังต้องมีหลักฐานด้านแนวศูนย์ สภาพไกด์ ผิวสัมผัส อุณหภูมิ สารเคมี การหล่อลื่น แรงดัน และการประกอบด้วย

ซีลที่รั่วหรือฉีกเป็นชิ้นส่วนที่เสีย แต่ไม่จำเป็นต้องเป็นสาเหตุเริ่มต้นเสมอไป ตัวอย่างเช่น บูชไกด์ที่สึกอาจทำให้ก้านวิ่งเยื้องศูนย์และทำให้แรงสัมผัสกระจุกอยู่ที่ด้านหนึ่งของซีลก้าน การเปลี่ยนเฉพาะซีลอาจทำให้อาการหายชั่วคราว แต่ยังคงเส้นทางแรงที่ทำลายซีลไว้เหมือนเดิม

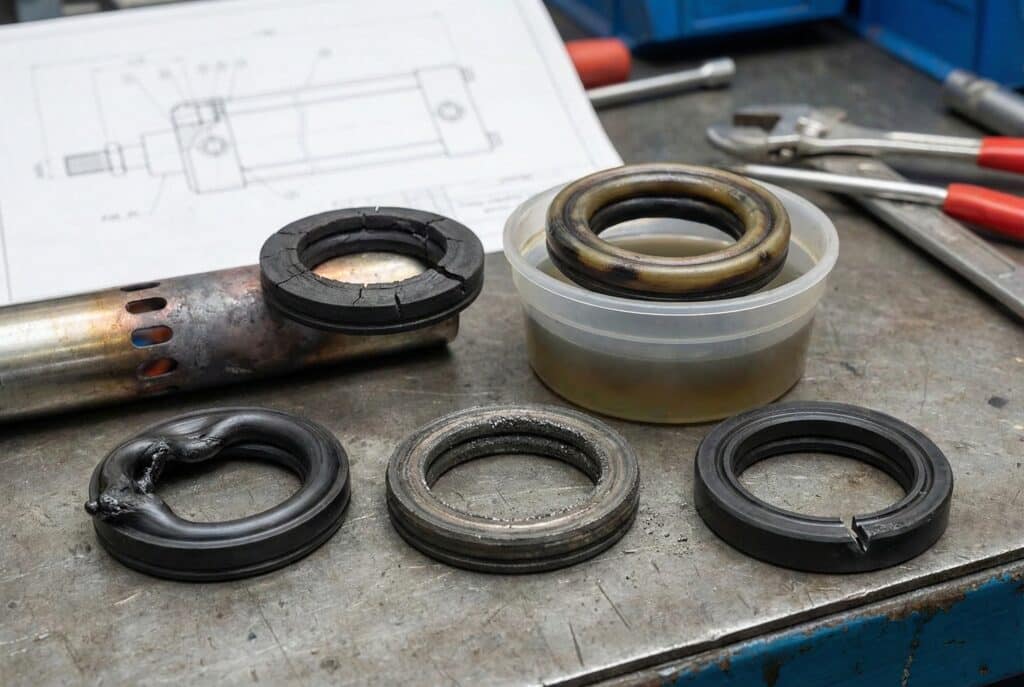

ใช้หลักฐานทางกายภาพเพื่อเลือกสิ่งที่ต้องวัดเป็นลำดับถัดไป:

หลักฐานที่พบระหว่างการถอดตรวจแบบควบคุม	สภาวะเริ่มต้นที่เป็นไปได้	สิ่งที่ต้องยืนยันก่อนเปลี่ยนวัสดุ
การสึกกระจุกอยู่ที่ด้านหนึ่งของปากซีล	แนวไม่ตรง แรงด้านข้าง ก้านคด ไกด์สึก	แนวศูนย์ขณะรับโหลด การส่ายของก้าน ระยะหลวมไกด์ ทิศทางโหลด
รอยขีดตามแนวแกนหรือมีอนุภาคฝัง	ซีลปัดเสีย การประกอบปนเปื้อน ก้านเสียหาย เศษในอากาศ	ผิวก้าน ซีลปัด อนุภาคที่เก็บได้ บันทึกคุณภาพลม ณ จุดใช้งาน
ปากซีลถูกตัดเรียบหรือม้วนหลังซ่อมบำรุง	ขอบประกอบคม ใช้เครื่องมือผิด ทิศทางหรือชิ้นส่วนไม่ถูกต้อง	ตรวจลบคมและร่อง รหัสชุดซ่อม บันทึกการประกอบ
ซีลแข็ง แตกร้าว หรือมีความยืดหยุ่นต่ำ	อุณหภูมิสูงเกิน อายุวัสดุ คอมปาวด์ไม่เหมาะ โอโซน	ประวัติอุณหภูมิที่วัดได้และพิกัดคอมปาวด์ที่แน่นอน
วัสดุบวม เหนียว หรือนิ่มลง	สารทำความสะอาด สารหล่อลื่น ของไหลกระบวนการ หรือจาระบีไม่เข้ากัน	ชนิดสารเคมี ความเข้มข้น เวลาสัมผัส และข้อมูลความเข้ากันได้จากผู้ผลิต
ขอบอัดรีดหรือถูกแทะ	ระยะห่างมากเกิน แรงดันกระชาก ฮาร์ดแวร์เสียหาย หรือรูปหน้าตัดไม่เหมาะ	แรงดันไดนามิก มิติฮาร์ดแวร์ และขีดจำกัดเฉพาะรุ่น

เก็บทิศทางติดตั้งเดิมของซีลไว้ ถ่ายภาพก้านและไกด์ก่อนทำความสะอาด และเก็บเศษตัวอย่างเมื่อขั้นตอนซ่อมบำรุงอนุญาต ซีลที่ถูกถอดวางบนโต๊ะสะอาดโดยไม่ทราบตำแหน่งเดิมจะสูญเสียบริบทสำคัญในการวินิจฉัยไปมาก

แผนผังหาสาเหตุการรั่วของซีลก้านลูกสูบ ช่วยแยกการรั่วที่ปลายก้านออกจากการไหลลัดผ่านลูกสูบ การรั่วของวาล์ว และการรั่วตามข้อต่อ ส่วน การวิเคราะห์แหล่งกำเนิดอนุภาค ให้ขั้นตอนวิเคราะห์เชิงลึกเมื่อพบเศษปนเปื้อน

ต้องมีบันทึกอะไรเพื่อให้การศึกษาการอัปเกรดซีลน่าเชื่อถือ?

ISO 19973-3 รายงานอายุของกระบอกสูบนิวแมติกเป็นหน่วยปริมาณการใช้งาน 2 แบบ คือจำนวนรอบหรือกิโลเมตร สำหรับขอบเขตการทดสอบกระบอกสูบแบบมีก้านที่กำหนดไว้ (ISO 19973-3, 2015) การศึกษาภาคสนามอาจใช้ชั่วโมงทำงานแทน แต่ยังต้องใช้หน่วยปริมาณการใช้งานอย่างสม่ำเสมอและมีบันทึกที่เชื่อมโยงกันห้ารายการ เพื่อให้ตรวจสอบการเปรียบเทียบก่อนและหลังย้อนหลังได้

1. ขอบเขตความขัดข้อง

ระบุให้ชัดว่าอะไรนับเป็นความขัดข้องที่เกี่ยวกับซีล อาจกำหนดให้การรั่วภายนอกเกินขีดจำกัดทดสอบที่ตกลงกัน การไหลลัดภายในเกินเกณฑ์ยอมรับ ช่วงชักไม่สุด เวลาต่อรอบคลาดเคลื่อน หรือซีลเสียหายให้ถือเป็นความขัดข้อง ส่วนการเปลี่ยนตามแผนระหว่างตรวจไม่ควรถูกนับเป็นความขัดข้องนอกแผนโดยไม่มีคำอธิบาย

2. ปริมาณการใช้งานพื้นฐาน

บันทึกรหัสสินทรัพย์แต่ละตัว หมายเลขชิ้นส่วนกระบอกสูบ ขนาดกระบอก ช่วงชัก ตัวเลือกซีล วิธีติดตั้ง โหลด ความเร็ว จำนวนรอบหรือชั่วโมงเดินเครื่อง แรงดัน ณ จุดใช้งาน อุณหภูมิ สภาพลม การบำรุงรักษา และความขัดข้องทุกครั้งที่เข้าเกณฑ์ ใช้จำนวนรอบจริงจากตัวควบคุมเมื่อมีข้อมูล การนับเพียงเดือนตามปฏิทินจะซ่อนช่วงหยุดนิ่งและการเปลี่ยนแปลงอัตราการผลิต

3. การเปลี่ยนแบบควบคุม

ระบุซีลหรือชุดซ่อมที่นำมาเปลี่ยน คอมปาวด์ รูปหน้าตัด ฉบับแก้ไข ผู้ผลิต ล็อต ขั้นตอนติดตั้ง สารหล่อลื่น และฮาร์ดแวร์ที่เปลี่ยนให้แน่นอน ตรวจสภาพก้าน กระบอก ไกด์ ร่อง ซีลปัด และแบริ่ง หากเปลี่ยนทั้งไกด์ที่เสียและซีลใหม่พร้อมกัน ต้องบันทึกการเปลี่ยนทั้งสองรายการ

4. ปริมาณการใช้งานช่วงเปรียบเทียบ

ใช้ช่องข้อมูลและเกณฑ์ความขัดข้องเดิมหลังการเปลี่ยน ติดตามสูตรการผลิต ผลิตภัณฑ์ ความเร็ว แรงดัน โหลด สารทำความสะอาด สภาพแวดล้อม การปรับสภาพลม วิธีบำรุงรักษา การตอบสนองของผู้ปฏิบัติงาน และตารางการผลิต ช่วงที่เครื่องทำงานเบาลงอาจทำให้ดูเหมือนดีขึ้นแม้ซีลจะไม่มีผล

5. การตัดสินใจยอมรับผล

กำหนดระดับการปรับปรุงที่ต้องการ ปริมาณการใช้งานขั้นต่ำสำหรับการสังเกต ขีดจำกัดการรั่ว เกณฑ์การเคลื่อนที่ ช่วงตรวจ และวิธีตอบสนองเมื่อเสียก่อนกำหนดไว้ก่อนเริ่มทดลอง ใช้การทดลองเป็นระยะกับเครื่องบางส่วน หากการเปลี่ยนทั้งเครื่องจักรสร้างความเสี่ยงต่อการผลิตหรือความปลอดภัยที่ยอมรับไม่ได้

ควรคำนวณผลด้านความน่าเชื่อถือที่ดีขึ้น 40% อย่างไร?

หากช่วงพื้นฐานบันทึกความขัดข้องที่เข้าเกณฑ์ 12 ครั้งต่อหนึ่งล้านรอบ และช่วงเปรียบเทียบบันทึก 7.2 ครั้งต่อหนึ่งล้านรอบ อัตราความขัดข้องที่ปรับตามปริมาณการใช้งานแล้วจะลดลง 40% ตัวเลขนี้เป็นเพียงตัวอย่างการคำนวณ ไม่ใช่ข้อมูลจากโรงงาน ISO 19973-1 กำหนดให้รายงานวิธีคำนวณและวิธีทางสถิติพร้อมเงื่อนไขทดสอบ (ISO 19973-1, 2015)

ขั้นแรก คำนวณอัตราความขัดข้องของแต่ละช่วง:

โดย $\lambda$ คืออัตราความขัดข้อง $n$ คือจำนวนความขัดข้องที่ตรงตามนิยามคงที่ และ $E$ คือปริมาณการใช้งาน ใช้หน่วยปริมาณการใช้งานเดียวกันตลอด เช่น รอบของเครื่องจักร กิโลเมตรการเคลื่อนที่ของซีล หรือชั่วโมงทำงาน

จากนั้นคำนวณการลดลงสัมพัทธ์ของอัตราความขัดข้อง:

โดย $I_{\lambda}$ คือผลที่ดีขึ้นสัมพัทธ์ สมการนี้ตั้งอยู่บนสมมติฐานว่าอัตราทั้งสองใช้ขอบเขตความขัดข้องเดียวกันและมีปริมาณการใช้งานที่เปรียบเทียบกันได้ หาก $\lambda_{\mathrm{before}}$ เท่ากับศูนย์ จะหาค่าร้อยละไม่ได้และต้องใช้วิธีประเมินอื่น

สำหรับอัตราตัวอย่าง:

อย่าเปรียบเทียบจำนวนความขัดข้องดิบเมื่อปริมาณการใช้งานเปลี่ยนไป ความขัดข้องแปดครั้งในสองล้านรอบมีอัตราต่ำกว่าความขัดข้องหกครั้งในหนึ่งล้านรอบ แม้จำนวนดิบจะสูงกว่า

MTBF ช่วยสนับสนุนการวิเคราะห์สินทรัพย์ที่ซ่อมได้:

โดย $T_{\mathrm{operating}}$ คือปริมาณการทำงานรวมของสินทรัพย์ทั้งหมดที่สังเกต และ $n$ คือจำนวนความขัดข้องที่เข้าเกณฑ์ ต้องระบุว่ารวมเวลาหยุดตามแผน เวลาว่าง สินทรัพย์ที่ข้อมูลถูกตัดช่วง และความขัดข้องที่ไม่เกี่ยวกับซีลหรือไม่ ห้ามหาค่าเฉลี่ยจาก MTBF ของแต่ละเครื่องโดยไม่ตรวจสอบว่าน้ำหนักและฐานปริมาณการใช้งานถูกต้อง

ตัวส่วนที่มีประโยชน์ที่สุดคือตัวที่ใกล้เคียงกับภาระงานของซีลมากที่สุด ชั่วโมงทำงานหาได้ง่าย แต่ระยะเคลื่อนที่สะสมสะท้อนการสัมผัสแบบเลื่อนได้ตรงกว่าเมื่อช่วงชักและอัตรารอบเปลี่ยนแปลง ควรเก็บทั้งสองค่าเมื่อตัวควบคุมให้จำนวนรอบได้และทราบช่วงชัก

ควรเลือกวัสดุซีลเมื่อใด?

ASTM D395 มีวิธีทดสอบการเสียรูปถาวรจากแรงอัดของยางภายใต้การยุบตัวหรือแรงคงที่ 3 วิธี โดยมุ่งที่งานสถิตเป็นหลัก (ASTM D395-18(2025), 2025) การทดสอบนี้ใช้เปรียบเทียบสมบัติวัสดุหนึ่งด้านได้ แต่ไม่สามารถทำนายอายุซีลนิวแมติกแบบไดนามิกได้ด้วยตัวเอง รูปทรงผลิตภัณฑ์ แรงดัน ความเร็ว ตัวกลาง ผิวสัมผัส และการหล่อลื่นยังเป็นปัจจัยกำหนดการเลือก

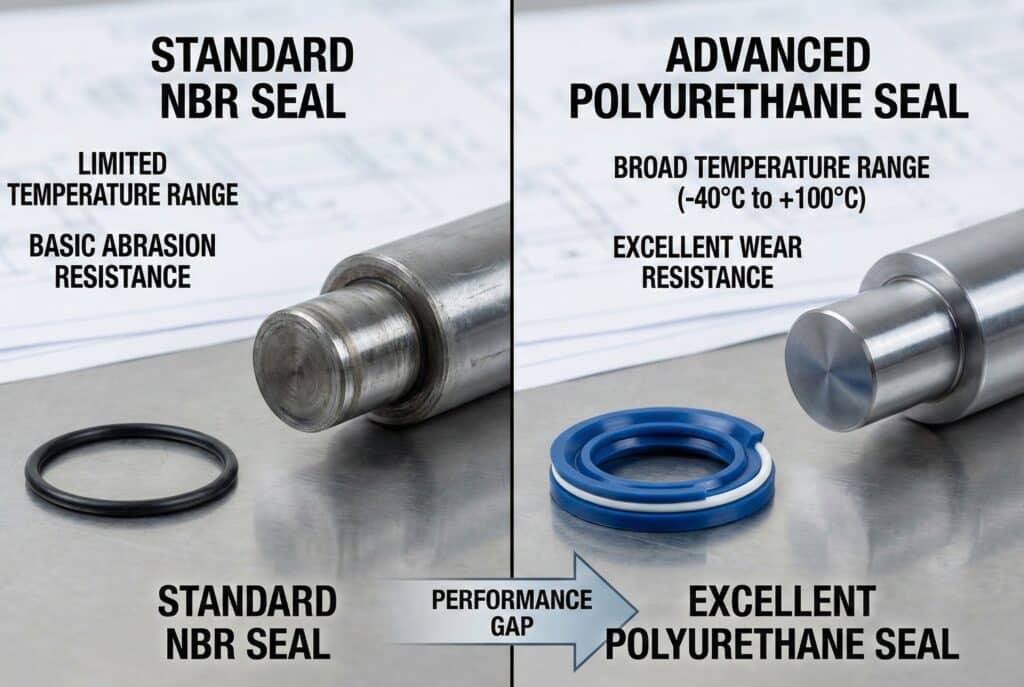

หลีกเลี่ยงการเลือกวัสดุจากตารางทั่วไปแบบ “ดี ดีกว่า ดีที่สุด” NBR พอลิยูรีเทน HNBR FKM คอมปาวด์ฐาน PTFE และสูตรอื่นมีหลายเกรด คอมปาวด์สองชนิดที่ใช้ชื่อตระกูลพอลิเมอร์เดียวกันอาจมีความแข็ง พฤติกรรมอุณหภูมิต่ำ ความทนการขัด การเสียรูปถาวรจากแรงอัด สารเติมแต่ง และความเข้ากันได้ทางเคมีต่างกัน

ตัวอย่างเช่น Trelleborg เผยแพร่ช่วงผลิตภัณฑ์ซีลลูกสูบนิวแมติกที่ระบุชัดสำหรับเส้นผ่านศูนย์กลาง 4 ถึง 250 mm แรงดันสูงสุด 1.6 MPa อุณหภูมิ -40°C ถึง +85°C และความเร็วสูงสุด 1 m/s (กลุ่มผลิตภัณฑ์ Trelleborg Sealing Solutions, เข้าถึงเมื่อ 2026) ขีดจำกัดเหล่านี้เป็นของกลุ่มผลิตภัณฑ์ที่ระบุ ไม่ใช่ขีดจำกัดสากลของพอลิยูรีเทน

ใช้ลำดับการเลือกดังนี้:

1. ยืนยันกลไกความขัดข้องเริ่มต้นและหน้าสัมผัสที่เสียหาย
2. ระบุกระบอกสูบ ร่อง สภาพก้านหรือกระบอก รูปหน้าตัดซีล และข้อกำหนดชุดซ่อมให้แน่นอน
3. กำหนดอุณหภูมิต่ำสุด ปกติ และสูงสุดที่ตำแหน่งซีล ไม่ใช่เพียงอุณหภูมิห้อง
4. ระบุสารหล่อลื่นในลมอัด จาระบีประกอบ สารทำความสะอาด ของไหลกระบวนการ สารเคมีล้าง โอโซน และสิ่งปนเปื้อนภายนอก
5. บันทึกแรงดันทำงาน แรงดันกระชาก ความเร็ว ช่วงชัก อัตรารอบ เวลาค้าง แรงด้านข้าง และระยะเคลื่อนที่ที่คาดไว้
6. ขอข้อมูลความเข้ากันได้และขีดจำกัดสมรรถนะเป็นลายลักษณ์อักษรจากผู้ผลิตสำหรับคอมปาวด์และรูปหน้าตัดที่แน่นอน
7. ทดลองชุดประกอบครบภายใต้สภาวะที่เป็นตัวแทนการใช้งานจริง

ISO 3601-2 กำหนดมิติเรือนโอริงสำหรับงานไฮดรอลิกและนิวแมติกทั่วไป แต่ยังยอมรับว่างานพิเศษอาจต้องมีข้อตกลงระหว่างผู้ใช้กับผู้ผลิต (ISO 3601-2, 2025) อย่าสรุปว่าซีลปากแบบไดนามิกหรือชุดซ่อมครบชุดต่างยี่ห้อใช้แทนกันได้เพียงเพราะขนาดกระบอกพิกัดเท่ากัน

ข้อความอ้างอิงการสัมผัสอาหารก็ต้องมีหลักฐานระดับผลิตภัณฑ์ FDA อธิบายว่าสถานะตามกฎระเบียบขึ้นกับสารแต่ละชนิด วัตถุประสงค์การใช้ และการอนุญาตหรือการแจ้งที่เกี่ยวข้อง (FDA, เข้าถึงเมื่อ 2026) คำว่า “พอลิยูรีเทนตาม FDA” เพียงอย่างเดียวไม่ได้พิสูจน์ว่าซีลสำเร็จรูปเหมาะกับกระบวนการอาหารเฉพาะ

ดูรายละเอียดวัสดุได้จาก คู่มือผลของอุณหภูมิและการเลือกซีลกระบอกสูบ และ ภาพรวมชนิดซีลกระบอกสูบอุตสาหกรรม การศึกษานี้ควรบันทึกผลิตภัณฑ์ที่เลือกจริง แทนการจัดอันดับวัสดุแบบทั่วไปซ้ำอีกครั้ง

การเปลี่ยนแปลงอื่นใดทำให้ผลคลาดเคลื่อนได้?

การเปลี่ยนซีล 1 ชิ้นพร้อมกับลดความเร็ว เพิ่มการกรอง แก้แนวศูนย์ และเปลี่ยนไกด์ ทำให้ไม่สามารถระบุผลจากซีลเพียงอย่างเดียวได้อย่างชัดเจน เครื่องจักรอาจมีความน่าเชื่อถือดีขึ้นจริง แต่หลักการรายงานของ ISO 19973-1 กำหนดให้แสดงสภาวะที่เกี่ยวข้องทั้งหมดไว้ (ISO 19973-1, 2015) บันทึกการแก้ไขทุกอย่างที่ทำพร้อมกัน และถือผลดังกล่าวเป็นผลจากการเปลี่ยนทั้งชุด

ตัวแปรกวนที่พบบ่อย ได้แก่:

• การเปลี่ยนผลิตภัณฑ์หรือสูตรการผลิตที่ลดจำนวนรอบ ความเร็ว โหลด หรือแรงกระแทก
• การตั้งค่าการกรอง การทำลมแห้ง การหล่อลื่น หรือแรงดันใหม่
• การแก้ไขจุดยึด ไกด์ภายนอก แนวก้าน หรือแรงจากสายลม
• การเปลี่ยนก้าน กระบอก แหวนสึก บูช ซีลปัด หรือวาล์ว
• การปรับสารเคมีทำความสะอาดหรือวิธีล้าง
• การเริ่มบำรุงรักษาตามแผนในช่วงเปรียบเทียบ
• การเปลี่ยนแปลงอุณหภูมิแวดล้อมหรืออุณหภูมิกระบวนการตามฤดูกาล
• การตรวจจับความผิดปกติที่ดีขึ้นจนเปลี่ยนวิธีบันทึกความขัดข้องและเวลาหยุดเครื่อง
• การเปลี่ยนผู้ปฏิบัติงานหรือกะทำงาน
• อคติจากการคัดเฉพาะเครื่องที่ยังอยู่รอดและตัดสินทรัพย์ที่แย่ที่สุดออก

กลุ่มควบคุมที่ทำงานคู่ขนานช่วยได้เมื่อมีสินทรัพย์ที่เทียบกันได้มากพอ หากเครื่องที่จับคู่กันผลิตสินค้าเดียวกันและรับภาระงานเหมือนกัน ให้อัปเกรดกลุ่มหนึ่งก่อนและคงชุดประกอบเดิมที่ผ่านการอนุมัติไว้ในอีกกลุ่มหนึ่งตลอดปริมาณการใช้งานที่กำหนด วิธีนี้ไม่กำจัดตัวแปรกวนทั้งหมด แต่ช่วยให้ตรวจพบการเปลี่ยนแปลงที่เกิดทั่วทั้งโรงงานได้ง่ายขึ้น

ตัวอย่างขนาดเล็กต้องตีความอย่างระมัดระวัง การหลีกเลี่ยงความขัดข้องเพียงครั้งเดียวอาจสร้างร้อยละที่ดูสูงมากเมื่อจำนวนครั้งพื้นฐานต่ำ รายงานจำนวนครั้งและปริมาณการใช้งานคู่กับอัตรา ขยายระยะเวลาสังเกต และใช้ผู้เชี่ยวชาญด้านความน่าเชื่อถือเมื่อช่วงความเชื่อมั่น ข้อมูลที่ถูกตัดช่วง หรือการตัดสินใจยอมรับงานที่เกี่ยวข้องกับความปลอดภัยมีความสำคัญ

การติดตั้งอย่างปลอดภัยและการตรวจรับ

ISO 4414 ให้กรอบระดับระบบ 1 ชุดสำหรับความปลอดภัย การทำงานที่เชื่อถือได้ การติดตั้ง การใช้งาน และการบำรุงรักษาอุปกรณ์นิวแมติก (ISO 4414, 2010) ดังนั้นการทดลองซีลต้องควบคุมพลังงานนิวแมติกและพลังงานกลที่สะสม การเคลื่อนที่โดยไม่ตั้งใจ โหลดแขวน การคืนแรงดัน และอันตรายเฉพาะเครื่องจักร ก่อนเปิดกระบอกสูบหรือส่งกลับเข้าทำงาน

ปฏิบัติตามคู่มือซ่อมบำรุงของผู้ผลิตกระบอกสูบและขั้นตอนแยกพลังงานของสถานที่ อย่างน้อยต้องทำดังนี้:

1. นำเครื่องจักรเข้าสู่สภาวะปลอดภัยที่กำหนดและแยกแหล่งพลังงานที่เกี่ยวข้องทั้งหมด
2. ยึดโหลดจากแรงโน้มถ่วง สปริง ทูลลิง แอคคิวมูเลเตอร์ และพลังงานกลสะสมอื่น
3. ยืนยันการระบายแรงดันด้วยขั้นตอนที่อนุมัติ อย่าอาศัยเกจเพียงอย่างเดียว
4. ถอดกระบอกสูบโดยไม่ฝืนก้าน พอร์ต ท่อ หรือตัวยึด
5. ทำความสะอาดภายนอกก่อนถอดประกอบและป้องกันไม่ให้เศษเข้าไปในชิ้นส่วน
6. ตรวจสภาพก้าน กระบอก ร่อง แบริ่งหรือไกด์ ซีลปัด ลูกสูบ ฝาปิด และตัวยึดเทียบกับขีดจำกัดงานซ่อม
7. ใช้อะไหล่ เครื่องมือ ทิศทางติดตั้ง สารหล่อลื่น ลำดับการขัน และแรงบิดตามที่กำหนด
8. คืนแรงดันอย่างควบคุมและตรวจการรั่วภายนอก การไหลลัดภายใน ช่วงชักเต็ม ความเร็ว การหน่วง เซนเซอร์ แนวศูนย์ และพฤติกรรมขณะรับโหลด
9. บันทึกชุดประกอบที่ติดตั้งและกำหนดจุดตรวจครั้งถัดไป

ซีลที่หยุดการรั่วที่มองเห็นได้ แต่ทำให้เกิดแรงเสียดทานสูงเกิน แรงดันเริ่มเคลื่อนสูง การเคลื่อนกระตุก เวลาคลาดเคลื่อน หรือความร้อน ยังไม่ผ่านการตรวจรับเครื่องจักร เกณฑ์ทดลองควรครอบคลุมทั้งการทำงานและการรั่ว

รายการตรวจบำรุงรักษาแอคชูเอเตอร์นิวแมติก ใช้เป็นช่องข้อมูลสำหรับการตรวจซ้ำได้ หากการสึกกระจุกที่ด้านหนึ่ง ให้ทบทวน คู่มือแบริ่งก้านและความขัดข้องของซีลซ้ำ ก่อนอนุมัติชุดซ่อมอีกชุด

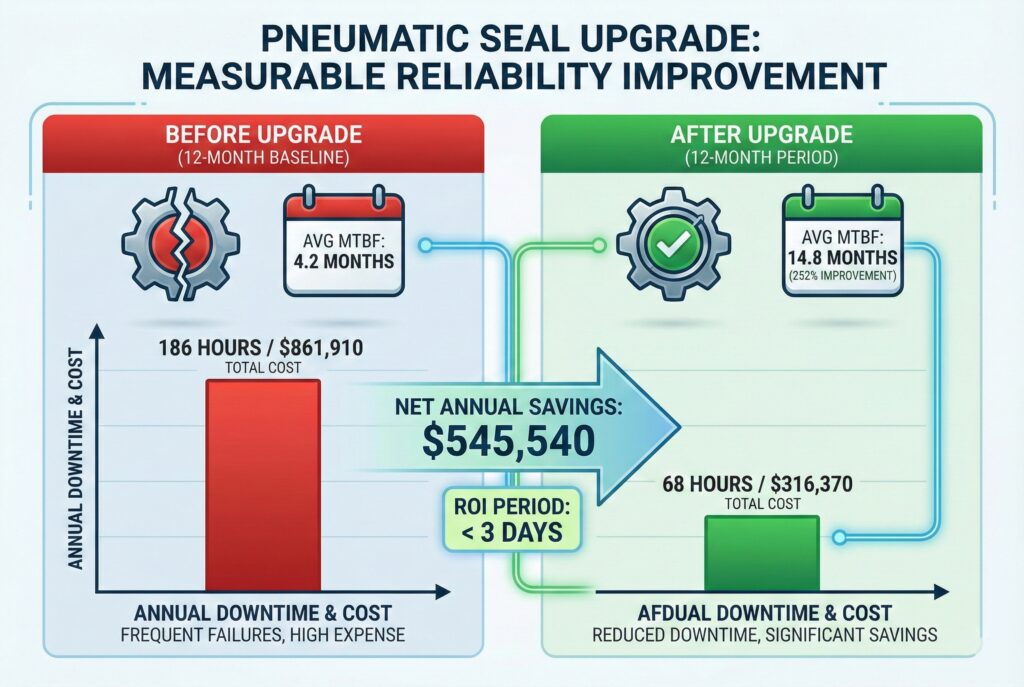

เปลี่ยนผลด้านความน่าเชื่อถือให้เป็นเหตุผลทางธุรกิจ

เหตุผลทางธุรกิจควรแยกต้นทุนอย่างน้อย 4 กลุ่ม ได้แก่ การผลิตที่สูญเสีย ค่าแรงบำรุงรักษา อะไหล่ทดแทน และต้นทุนต่อเนื่อง ISO 19973-1 กำหนดให้รายงานการคำนวณความน่าเชื่อถือและเงื่อนไขต่าง ๆ ข้อมูลทางการเงินก็ควรสอบกลับได้ในระดับเดียวกัน (ISO 19973-1, 2015) อย่าแปลงอัตราเวลาหยุดเครื่องที่ยังไม่ผ่านการยืนยันให้เป็น ROI ที่ดูแม่นยำ

คำนวณต้นทุนที่หลีกเลี่ยงได้จากความแตกต่างที่ผ่านการตรวจสอบ:

โดย $C_{\mathrm{avoided}}$ คือต้นทุนที่หลีกเลี่ยงได้ในช่วงเวลาที่ระบุ $\Delta t_d$ คือเวลาหยุดการผลิตที่ลดลง $C_h$ คือต้นทุนการผลิตต่อชั่วโมงหยุดเครื่องที่อนุมัติแล้ว $\Delta t_m$ คือเวลางานบำรุงรักษาที่ลดลง $C_m$ คืออัตราค่าแรงรวมภาระ $\Delta C_p$ คือต้นทุนอะไหล่ที่เปลี่ยนแปลงและตรวจสอบแล้ว และ $\Delta C_c$ คือต้นทุนต่อเนื่องที่เปลี่ยนแปลงและตรวจสอบแล้ว

แยกต้นทุนที่หลีกเลี่ยงได้ออกจาก มูลค่าการผลิตที่กู้คืนได้ เครื่องจักรอาจมีชั่วโมงพร้อมใช้งานเพิ่มขึ้น แต่ถ้าไม่มีความต้องการจากลูกค้า วัตถุดิบ แรงงาน หรือกำลังการผลิตปลายน้ำ ก็ไม่สามารถเปลี่ยนทุกชั่วโมงเป็นรายได้ได้ ฝ่ายการเงินและฝ่ายปฏิบัติการควรอนุมัติวิธีคำนวณต้นทุนต่อชั่วโมง และตัดสินใจว่าควรใช้กำไรส่วนเพิ่ม ส่วนร่วม รายได้ หรือตัวชี้วัดอื่นในแบบจำลอง

เปรียบเทียบต้นทุนที่หลีกเลี่ยงได้กับต้นทุนติดตั้งใช้งานทั้งหมด:

• ซีล ชุดซ่อม กระบอกสูบ ไกด์ ก้าน วาล์ว และฮาร์ดแวร์อื่นที่เปลี่ยน
• การทบทวนทางวิศวกรรมและการทดสอบความเข้ากันได้
• ค่าแรงติดตั้งตามแผนและช่วงเวลาผลิตที่ใช้ดำเนินงาน
• การตรวจรับ การตรวจสอบ เอกสาร และการฝึกอบรม
• ข้อกำหนดเพิ่มเติมด้านการบำรุงรักษาหรือการปรับสภาพลม
• อะไหล่ล้าสมัยและการเปลี่ยนแปลงสินค้าคงคลัง

เราวิเคราะห์ห่วงโซ่การรายงานเป็นการตัดสินใจสองส่วนแยกกัน ข้อสรุปด้านความน่าเชื่อถือระบุว่าสิ่งใดเปลี่ยนไปต่อหนึ่งหน่วยปริมาณการใช้งาน ส่วนข้อสรุปทางการเงินระบุว่าการเปลี่ยนแปลงที่ยืนยันแล้วมีมูลค่าเท่าใดภายใต้แบบจำลองต้นทุนที่อนุมัติ การรวมสองส่วนนี้เร็วเกินไปจะเปลี่ยนสมมติฐานให้ดูเป็นความแม่นยำที่ไม่มีอยู่จริง

คำถามที่พบบ่อยเกี่ยวกับการอัปเกรดซีลนิวแมติก

ISO 19973-3 ใช้จำนวนรอบหรือกิโลเมตรเป็นหน่วยปริมาณการใช้งานที่ถูกต้อง 2 แบบสำหรับอายุกระบอกสูบในขอบเขตที่กำหนด (ISO 19973-3, 2015) คำตอบเชิงปฏิบัติด้านล่างใช้หลักเดียวกัน คือกำหนดสภาวะ บันทึกตัวส่วน และตรวจสอบซีลกับกระบอกสูบที่แน่นอน แทนการพึ่งชื่อวัสดุ

ซีลเกรดพรีเมียมเพิ่มอายุกระบอกสูบโดยอัตโนมัติหรือไม่?

ไม่ ซีลราคาสูงกว่ายังเสียก่อนกำหนดได้ หากปัญหาเริ่มต้นคือแนวไม่ตรง ก้านเสีย ไกด์สึก การปนเปื้อน ความไม่เข้ากันทางเคมี รูปหน้าตัดไม่ถูกต้อง หรือความเสียหายจากการติดตั้ง อนุมัติการเปลี่ยนเมื่อกลไกความขัดข้องและขีดจำกัดของผลิตภัณฑ์ที่แน่นอนตรงกับงานแล้วเท่านั้น จากนั้นตรวจสอบสมรรถนะตลอดปริมาณการใช้งานที่เป็นตัวแทนสภาพจริง

อะไรควรนับเป็นความขัดข้องที่เกี่ยวกับซีล?

กำหนดไว้ก่อนเริ่มเก็บข้อมูลพื้นฐาน ตัวอย่างเช่น การรั่วภายนอกเกินขีดจำกัดที่ตกลง การไหลลัดภายในเกินเกณฑ์ทดสอบ การเคลื่อนที่ไม่สุดซึ่งเกิดจากหน้าสัมผัสซีล หรือความเสียหายของซีลที่ยืนยันแล้วและต้องแก้ไขนอกแผน บันทึกข้อยกเว้นแยกต่างหาก รวมถึงการเปลี่ยนตามแผน การรั่วของวาล์ว การรั่วของข้อต่อ และความขัดข้องที่เริ่มจากฮาร์ดแวร์เครื่องจักรส่วนอื่น

ควรวัดความน่าเชื่อถือด้วยจำนวนรอบหรือชั่วโมงทำงาน?

ใช้หน่วยปริมาณการใช้งานที่แทนภาระงานได้ดีที่สุดและใช้อย่างสม่ำเสมอ จำนวนรอบเหมาะกับเครื่องจักรที่ทำงานซ้ำ ระยะเคลื่อนที่สะสมให้ข้อมูลเพิ่มเมื่อช่วงชักเปลี่ยน ส่วนชั่วโมงทำงานอาจเหมาะกับการเคลื่อนที่ไม่สม่ำเสมอ หากเป็นไปได้ให้เก็บทั้งจำนวนรอบจากตัวควบคุมและชั่วโมงทำงาน การนับเดือนตามปฏิทินเพียงอย่างเดียวไม่น่าเชื่อถือ เพราะอัตราการผลิตและเวลาว่างอาจเปลี่ยน

ซีลใช้แทนกันระหว่างกระบอกสูบต่างยี่ห้อได้หรือไม่?

ตัดสินจากขนาดกระบอกหรือชื่อพอลิเมอร์เพียงอย่างเดียวไม่ได้ ต้องยืนยันหมายเลขชิ้นส่วนกระบอก ร่อง รูปหน้าตัด มิติ ค่าความคลาดเคลื่อน ผิวก้านหรือผิวกระบอก ทิศทางแรงดัน สารหล่อลื่น และเอกสารชุดซ่อม ISO 3601-2 ครอบคลุมเรือนโอริง ไม่ได้กำหนดให้ซีลปากแบบไดนามิกทุกชนิดหรือระบบซีลกระบอกสูบนิวแมติกเฉพาะผู้ผลิตใช้แทนกันได้ทั่วไป

ควรทดลองซีลที่อัปเกรดเป็นเวลานานเท่าใด?

นานพอที่จะเกินปริมาณการใช้งานพื้นฐานที่เกี่ยวข้องและครอบคลุมสภาวะการทำงานหลัก จำนวนสัปดาห์คงที่ไม่เพียงพอเมื่ออัตรารอบ สัดส่วนผลิตภัณฑ์ อุณหภูมิ หรือการทำความสะอาดเปลี่ยน กำหนดเกณฑ์ขั้นต่ำเป็นจำนวนรอบ ระยะเคลื่อนที่ หรือชั่วโมงทำงานล่วงหน้า ครอบคลุมสภาวะสุดขั้วตามฤดูกาลหรือสูตรการผลิตเมื่อเกี่ยวข้อง และระบุความไม่แน่นอนที่ยังเหลือ

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

• ISO 19973-1:2015 การประเมินความน่าเชื่อถือของอุปกรณ์กำลังของไหลนิวแมติก — ขั้นตอนทั่วไป
• ISO 19973-3:2015 การประเมินความน่าเชื่อถือของอุปกรณ์กำลังของไหลนิวแมติก — กระบอกสูบแบบมีก้านลูกสูบ
• ISO 4414:2010 กฎทั่วไปและข้อกำหนดความปลอดภัยสำหรับระบบนิวแมติก
• ISO 8573-1:2010 ชั้นสิ่งปนเปื้อนและความบริสุทธิ์ของลมอัด
• ISO 3601-2:2025 มิติเรือนโอริง
• ASTM D395-18(2025) สมบัติของยาง — การเสียรูปถาวรจากแรงอัด
• FDA การพิจารณาสถานะตามกฎระเบียบของส่วนประกอบวัสดุสัมผัสอาหาร
• กลุ่มผลิตภัณฑ์ Trelleborg Sealing Solutions
