ความลึกฮาร์ดอโนไดซ์สำหรับกระบอกสูบอะลูมิเนียม

ฮาร์ดอโนไดซ์จะปกป้องกระบอกสูบอะลูมิเนียมได้ก็ต่อเมื่อระบุความหนาชั้นเคลือบ โลหะผสม การเติบโตของมิติ การซีล ผิวสุดท้าย และการทดสอบยืนยันไว้ร่วมกัน ชั้นออกไซด์ที่หนาขึ้นอาจเพิ่มระยะเผื่อการสึกหรอ แต่ความหนาเพียงอย่างเดียวทำนายอายุการใช้งานของกระบอกสูบไม่ได้ ผิวที่ต้องการปกป้องและรูปแบบความขัดข้องของผิวเป็นตัวกำหนดว่าแบบงานควรกำหนดอะไร

MIL-PRF-8625F ฉบับแก้ไข 2 ใช้ 0.002 in หรือประมาณ 50.8 µm เป็นความหนา Type III ระบุ เมื่อสัญญาหรือแบบงานไม่ได้ระบุค่าอื่น มาตรฐานยังยอมให้ความหนาแปรผันได้ ±20% ที่หรือต่ำกว่าค่าระบุนี้ (DLA ASSIST, 2020). ค่านี้เป็นค่าอ้างอิงสำหรับการจัดซื้อ ไม่ใช่ค่าที่เหมาะสมที่สุดสำหรับกระบอกสูบนิวเมติกทุกกรณี

ประเด็นสำคัญ

ค่าโดยปริยาย 50.8 µm ของ Type III เป็นค่าอ้างอิงข้อกำหนด ไม่ใช่การรับประกันอายุการใช้งาน

การเติบโตของชั้นเคลือบเปลี่ยนทั้งเส้นผ่านศูนย์กลางภายนอกและรูในที่เคลือบ

ความแข็งใช้แทนการทดสอบการขัดสีหรือการกัดกร่อนไม่ได้

ระบุโลหะผสม ผิวที่ปรับสภาพ การซีล มิติสุดท้าย และวิธีตรวจรับ

“ความลึกฮาร์ดอโนไดซ์” ระบุอะไรในทางวิศวกรรมกันแน่?

ISO 10074:2021 ระบุข้อกำหนดและวิธีทดสอบสำหรับชั้นเคลือบออกไซด์แอโนดิกแบบแข็งบนอะลูมิเนียมและโลหะผสม มาตรฐานนี้ไม่ได้กำหนดตัวคูณอายุการใช้งานของกระบอกสูบไว้ค่าเดียว ดังนั้นในแบบงานวิศวกรรม ความลึกฮาร์ดอโนไดซ์ ควรหมายถึงความหนาชั้นเคลือบที่วัดได้และผูกกับผิวที่ระบุ ค่าคลาดเคลื่อน การปรับสภาพหลังเคลือบ และการทดสอบเชิงหน้าที่

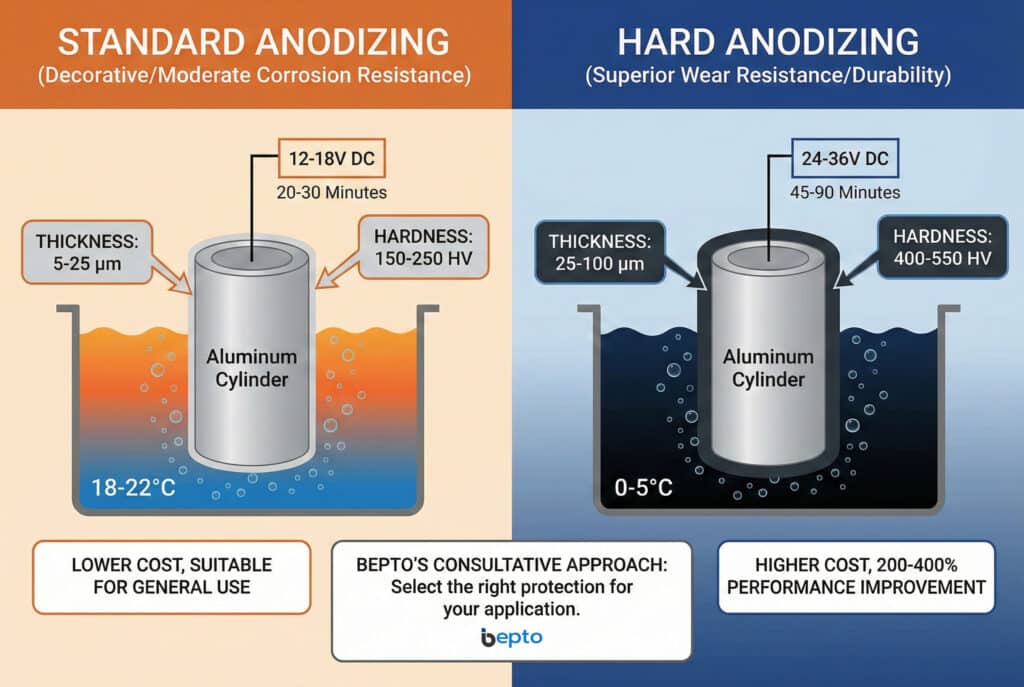

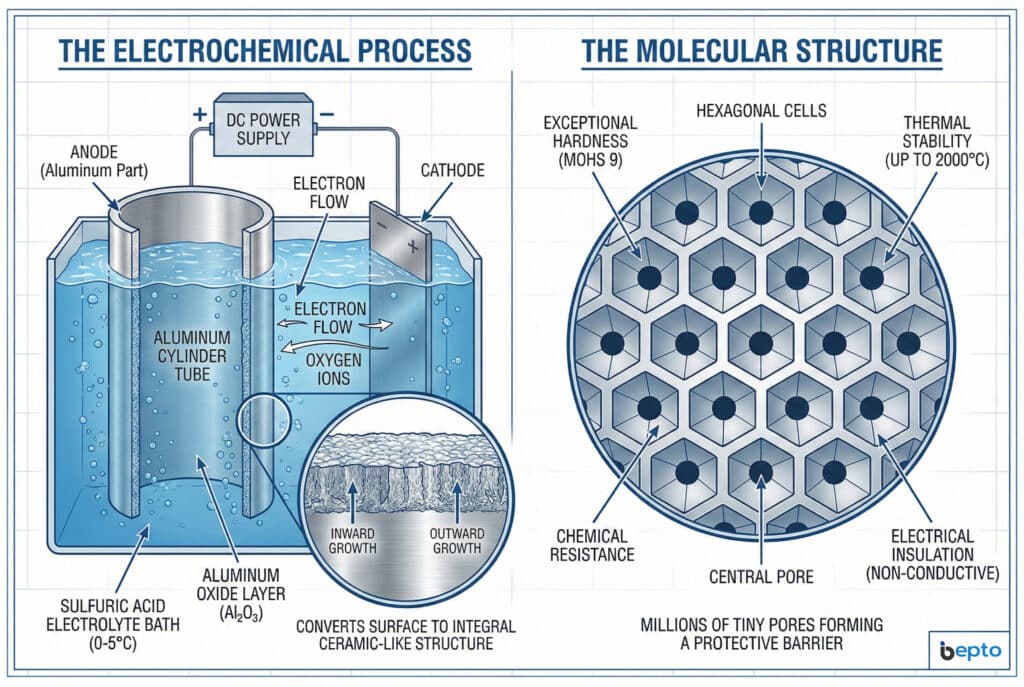

อโนไดซ์เปลี่ยนอะลูมิเนียมบริเวณผิวให้เป็นชั้นเคลือบออกไซด์แอโนดิก ส่วนหนึ่งของชั้นเคลือบเติบโตเข้าไปในขอบเขตโลหะเดิม และอีกส่วนเติบโตออกด้านนอก การเรียกชั้นนี้ว่าชั้นแปลงสภาพที่เป็นเนื้อเดียวกับวัสดุมีประโยชน์ แต่ไม่ควรอธิบายว่าไม่มีวันเสียหาย ชั้นที่ตกแต่งแล้วก็ยังแตกร้าว สึกทะลุ หรือสูญเสียหน้าที่ได้ หากวัสดุฐาน รูปทรง ภาระ ผิวคู่สัมผัส หรือกระบวนการไม่เหมาะสม

สภาผู้ชุบอโนไดซ์อะลูมิเนียมรายงานช่วงฮาร์ดโค้ตกว้างตั้งแต่ 0.001 ถึง 0.005 in หรือประมาณ 25.4 ถึง 127 µm (คำถามที่พบบ่อยเรื่องอะลูมิเนียมอโนไดซ์ของ AAC, สืบค้นในปี 2026). ช่วงนี้แสดงขอบเขตที่กระบวนการอาจผลิตได้ แต่ไม่ได้บอกวิศวกรว่าปลอกกระบอก ฝาปิดท้าย ผิวนำทาง หรือหน้าติดตั้งต้องใช้ความหนาเท่าใด

ข้อกำหนดในแบบงาน	สิ่งที่ควบคุม	สิ่งที่พิสูจน์ไม่ได้
ฮาร์ดอโนไดซ์ Type III หรือ ISO 10074	ตระกูลชั้นเคลือบและข้อกำหนดที่ใช้	อายุการใช้งานของกระบอกสูบที่ติดตั้งจริง
ความหนาระบุและค่าคลาดเคลื่อน	ปริมาณออกไซด์ที่ตำแหน่งกำหนด	อัตราการสึกหรอภายใต้การปนเปื้อน
สภาพซีลหรือไม่ซีล	การปรับสภาพรูพรุนและสมรรถนะที่ให้ความสำคัญ	ความเข้ากันได้กับสารทำความสะอาดทุกชนิด
มิติหลังการแมชชีนสุดท้าย	ระยะเคลียร์รันซ์สำหรับประกอบหลังจบกระบวนการ	ลักษณะผิวตลอดแนววิ่งของซีล
การทดสอบการขัดสีหรือการกัดกร่อน	สมรรถนะตามวิธีที่ระบุ	สภาพแวดล้อมภาคสนามทุกแบบ

ให้มองความหนาชั้นเคลือบเป็นอินพุตที่ควบคุมได้หนึ่งรายการ อายุการใช้งานเป็นผลลัพธ์ของระบบสัมผัสทั้งชุด

เหตุใดความหนาเพียงอย่างเดียวจึงไม่ใช่คำทำนายอายุการใช้งาน?

แนวทางฮาร์ดโค้ตของ AAC แยกหน้าที่การใช้งานไว้ 6 กลุ่ม และกำหนดการทดสอบต่างกันสำหรับภาระด้านการกัดกร่อน การสึกหรอ สี การยึดเกาะ ฉนวนไฟฟ้า และอุณหภูมิสูง แนวทางยังระบุว่าผลความแข็งไม่สามารถพิสูจน์ความต้านทานการสึกหรอได้ (AAC Hard Anodic Oxide Guideline, 2024). ดังนั้นตารางที่แปลงความหนาเป็นจำนวนปีจึงไม่มีพื้นฐานทางวิศวกรรมทั่วไป

การสึกหรอขึ้นกับปัจจัยมากกว่าความลึกของออกไซด์ อนุภาคขัดสีต้องเข้าถึงหน้าสัมผัสที่เคลื่อนที่ก่อน จากนั้นความดันสัมผัส ความแข็งอนุภาค รูปทรงปากซีล สภาพสารหล่อลื่น ผิวคู่สัมผัส แรงด้านข้าง และความถี่การชักจะมีผลต่อความเร็วที่ความเสียหายสะสม ชั้นเคลือบที่หนาขึ้นอาจชะลอการเปิดเผยวัสดุฐาน แต่แก้ระบบนำทางที่ไม่ดีหรืออากาศปนเปื้อนไม่ได้

การกัดกร่อนก็ขึ้นกับการใช้งานเฉพาะเช่นกัน ฮาร์ดโค้ตไม่ซีลที่เลือกเพื่อความต้านทานการขัดสีสูงสุดจะมีพฤติกรรมต่างจากชั้นเคลือบซีลที่เลือกเพื่อรับการกัดกร่อน MIL-PRF-8625F กำหนดให้ใช้ชั้นเคลือบ Type III แบบไม่ซีลในการทดสอบการขัดสี และให้การซีลเป็นตัวเลือกที่ต้องระบุเมื่อจำเป็นต้องต้านการกัดกร่อนและยอมรับความต้านทานการขัดสีที่ลดลงได้ (MIL-PRF-8625F, 2020).

นี่คือเหตุผลที่กระบอกสูบนิวเมติกซึ่งรับฝุ่นจากการเจียรต้องใช้แผนยืนยันผลต่างจากกระบอกสูบที่รับการล้างด้วยสารด่าง กรณีแรกอาจให้ความสำคัญกับการกันอนุภาค การออกแบบซีลปาด และการทดสอบการขัดสี กรณีที่สองต้องตรวจความเข้ากันได้ทางเคมี เลือกวิธีซีล ตรวจซอกอับ และทดสอบการกัดกร่อนที่แทนเคมีทำความสะอาดจริง สำหรับกลยุทธ์ควบคุมการปนเปื้อนที่กว้างขึ้น ให้ดูคู่มือปกป้องแอคชูเอเตอร์ในโรงหล่อ.

หลีกเลี่ยงทางลัดที่ไม่มีหลักฐานรองรับต่อไปนี้:

อย่ากำหนดเปอร์เซ็นต์อายุการใช้งานที่เพิ่มขึ้นตายตัวให้กับทุกไมโครเมตรที่เพิ่ม
อย่าแปลงค่าความแข็งเป็นจำนวนรอบหรือจำนวนปีของกระบอกสูบโดยตรง
อย่าสมมติว่าชั้นเคลือบสีเข้มกว่าจะหนากว่า แข็งกว่า หรือต้านการสึกหรอได้ดีกว่า
อย่าระบุ “ความหนาสูงสุด” โดยไม่ตรวจสอบระยะประกอบ เกลียว ขอบ และรูปทรงที่ไวต่อความล้า

การเติบโตของชั้นเคลือบเปลี่ยนมิติกระบอกสูบอย่างไร?

AAC อธิบายกฎประมาณการของ Type III ว่าชั้นเคลือบเติบโตเข้าในราวครึ่งหนึ่งและออกด้านนอกราวครึ่งหนึ่ง พร้อมเตือนว่าโลหะผสมและเงื่อนไขกระบวนการทำให้ผลด้านมิติเปลี่ยนได้ (คำถามที่พบบ่อยเรื่องอะลูมิเนียมอโนไดซ์ของ AAC, สืบค้นในปี 2026). สำหรับชั้นเคลือบ 50 µm กฎนี้คาดว่าผิวที่เคลือบแต่ละด้านจะมีการพอกตัวในแนวรัศมีประมาณ 25 µm

Let $t$ คือความหนาออกไซด์รวมที่ตั้งฉากกับผิวหนึ่งด้าน และให้ $f_{\mathrm{out}}$ คือสัดส่วนที่เติบโตออกจากขอบเขตโลหะเดิม การพอกตัวออกด้านนอกบนผิวหนึ่งด้านคือ:

b = f_{\mathrm{out}} t

ในที่นี้ $b$ และ $t$ ใช้หน่วยความยาวเดียวกัน สัดส่วน $f_{\mathrm{out}}$ เป็นสมมติฐานของกระบวนการที่ควรยืนยันกับผู้รับทำอโนไดซ์ ไม่ควรคัดลอกกฎทั่วไปมาใช้โดยไม่ตรวจสอบ

สำหรับเส้นผ่านศูนย์กลางภายนอกที่เคลือบรอบเส้นรอบวง การพอกตัวเกิดขึ้นบนทั้งสองด้านของเส้นผ่านศูนย์กลาง:

\Delta D_{\mathrm{OD}} = 2b = 2 f_{\mathrm{out}} t

สำหรับรูในที่เคลือบ การพอกตัวในแนวรัศมีเดียวกันจะยื่นเข้าหาช่องเปิดจากทั้งสองด้าน:

\Delta D_{\mathrm{bore}} = -2b = -2 f_{\mathrm{out}} t

หาก $t = 50\,\mu\mathrm{m}$ และกระบวนการที่อนุมัติใช้ $f_{\mathrm{out}} = 0.5$ , การเพิ่มขึ้นของเส้นผ่านศูนย์กลางภายนอกที่คำนวณได้คือ 50 µm รูในที่เคลือบจะเล็กลง 50 µm ค่าเผื่อแมชชีนก่อนหน้านี้ต้องกำหนดเพื่อมิติสุดท้ายหลังอโนไดซ์ โดยรวมค่าคลาดเคลื่อนของชั้นเคลือบและงานตกแต่งใด ๆ แล้ว

ลักษณะตัวอย่าง	ขนาดก่อนอโนไดซ์	ชั้นเคลือบที่สมมติ	ขนาดสุดท้ายที่คาดการณ์
เส้นผ่านศูนย์กลางภายนอก	50.000 mm	50 µm เติบโตออกครึ่งหนึ่ง	50.050 mm
รูใน	50.000 mm	50 µm เติบโตออกครึ่งหนึ่ง	49.950 mm
ระยะเคลียร์รันซ์แนวรัศมีระหว่างชิ้นส่วนที่เคลือบสองชิ้น	ขึ้นกับการใช้งาน	ผิวทั้งสองด้านมีส่วนร่วม	คำนวณจากขนาดสุดท้ายของทั้งสองชิ้น

คณิตศาสตร์ของสมการนี้ไม่ซับซ้อน แต่การควบคุมชิ้นงานจริงทำได้ยากกว่า เพราะขอบ รูตัน ตำแหน่งสัมผัสไฟฟ้า เคมีของโลหะผสม การแขวนแร็ก และความหนาแน่นกระแสเฉพาะที่เปลี่ยนการกระจายชั้นเคลือบได้

เมื่อยืนยันสัดส่วนการเติบโตออกด้านนอกแล้ว การเปลี่ยนเส้นผ่านศูนย์กลางจะเท่ากับสองเท่าของการพอกตัวแนวรัศมี ผู้รับทำอโนไดซ์ควรยืนยันค่าเผื่อกระบวนการสำหรับโลหะผสมและรูปทรงที่เลือก

รูในและผิวภายนอกของกระบอกสูบต้องตัดสินใจแยกกัน

เอกสารกระบอกสูบนิวเมติก C41 ของ Parker ระบุว่าปลอกอะลูมิเนียมผ่านการอโนไดซ์ทั้งภายนอกและภายในเพื่อปรับปรุงคุณสมบัติด้านการสึกหรอและการเลื่อน (Parker C41 Cylinders, สืบค้นในปี 2026). ตัวอย่างจากผู้ผลิตที่มีเอกสารนี้หักล้างกฎสากลที่ว่ารูในกระบอกสูบจะไม่อโนไดซ์ในงานนิวเมติก

แบบงานบางชนิดใช้รูในที่อโนไดซ์เป็นผิววิ่งของซีล แบบอื่นใช้วัสดุท่อ ปลอกซับใน ชั้นเคลือบ หรือลำดับการตกแต่งผิวที่ต่างออกไป กระบอกสูบไร้ก้านแบบส่งกำลังเชิงกลยังมีร่องตามยาว แถบซีลภายใน แถบปิดภายนอก เส้นทางรับแรงของแคริเออร์ และขอบเฉพาะจุดเพิ่มเข้ามา ลักษณะเหล่านี้เปลี่ยนทั้งกระบวนการและการเข้าถึงเพื่อตรวจสอบ

ผิวภายนอกมีหน้าที่อีกด้านหนึ่ง ผิวอาจต้องรับความชื้น สารทำความสะอาด เกลือ แรงกระแทก ฟิกซ์เจอร์ ขายึดเซนเซอร์ หรือฝุ่นขัดสี โดยไม่ได้ทำหน้าที่เป็นแนวซีลแบบเคลื่อนที่ การปรับสภาพทุกผิวเหมือนกันอาจทำให้ต้นทุนสูญเปล่าหรือสร้างความเสี่ยงด้านมิติที่หลีกเลี่ยงได้ การบังผิวอาจเหมาะกับเกลียว บ่ารับลูกปืน จุดสัมผัสไฟฟ้า ระยะประกอบสำคัญ หรือบริเวณที่ตกแต่งด้วยกระบวนการอื่น

กระบอกสูบหนึ่งตัวอาจต้องตัดสินใจเรื่องอโนไดซ์สองส่วน ได้แก่ การตัดสินใจด้านไตรโบโลยีตามแนวซีล และการตัดสินใจด้านสภาพแวดล้อมบนผิวที่เปิดรับภายนอก แบบงานควรระบุทั้งสองโซน แทนการใส่หมายเหตุครอบคลุมทั้งชิ้นเพียงข้อเดียว

ลักษณะผิวยังคงเป็นข้อกำหนดแยกต่างหาก ความหนาชั้นเคลือบไม่ได้บอกว่ารูในมีรอยขีดตามแนวแกน ยอดผิวแหลม ความเป็นคลื่น ความกลมไม่ดี หรือผิวไม่เหมาะกับซีลที่เลือกหรือไม่ ใช้ คู่มือ Ra และ Rz สำหรับปลอกกระบอกสูบ เพื่อกำหนดวิธีวัดตามขีดจำกัดของผู้จำหน่ายซีล จากนั้นประสานงานการทำงานหลังเคลือบกับ คู่มือการฮอนปลอกกระบอกสูบ.

ควรกำหนดโลหะผสม การซีล และผิวสุดท้ายอย่างไร?

แนวทาง AAC ระบุว่าลูกค้าและผู้รับทำอโนไดซ์ควรตกลงการเตรียมวัสดุฐานสำหรับช่องเปิดและรูเกลียว และควรหารือโลหะผสมอะลูมิเนียมก่อนผลิต (AAC Hard Anodic Oxide Guideline, 2024). ความหนาระบุเท่ากันอาจให้สมรรถนะต่างกันเมื่อใช้กับโลหะผสมและรูปทรงต่างกัน

เริ่มจากรหัสวัสดุฐานและสภาพอบชุบ ธาตุผสมมีผลต่อการก่อตัวของชั้นเคลือบ รูปลักษณ์ คุณสมบัติที่ทำได้ และการตอบสนองต่อกระบวนการ แบบงานที่ระบุเพียง “อะลูมิเนียม ฮาร์ดอโนไดซ์” เปิดช่องให้มีตัวแปรมากเกินไปสำหรับชิ้นส่วนนิวเมติกความเที่ยงตรงสูง

จากนั้นเลือกสภาพซีลหรือไม่ซีลจากภาระงาน ชั้นเคลือบ Type III แบบไม่ซีลเป็นสภาพอ้างอิงสำหรับสมรรถนะการขัดสีสูงสุดตาม MIL-PRF-8625F การซีลอาจปรับปรุงพฤติกรรมด้านการกัดกร่อน แต่สามารถเปลี่ยนสมรรถนะการขัดสีได้ ระบุหน้าที่ที่ให้ความสำคัญและกระบวนการที่อนุญาต แทนการขอให้ทุกคุณสมบัติอยู่ที่ค่าสูงสุดพร้อมกัน

สุดท้ายให้ระบุสภาพผิวหลังจบกระบวนการในบริเวณที่ซีล ลูกปืน ระบบนำทาง หรือหน้าสัมผัสติดตั้งต้องพึ่งพาผิวนั้น คู่มือโครงสร้างกระบอกสูบอะลูมิเนียม อธิบายว่าเหตุใดวัสดุปลอกกระบอก ฝาปิดท้าย ก้าน ซีล ลูกปืน และภาระจากการติดตั้งต้องพิจารณาเป็นระบบเดียวกัน สำหรับการเปรียบเทียบระยะเคลียร์รันซ์แคบ ให้ดูว่าตรรกะด้านมิติเดียวกันใช้กับสปูลวาล์วที่อโนไดซ์.

คำถามด้านการออกแบบ	ข้อมูลในแบบงานหรือ RFQ
กำลังปรับสภาพอะลูมิเนียมชนิดใด?	โลหะผสมและสภาพอบชุบ
ผิวใดได้รับชั้นออกไซด์?	แผนที่ผิว การบังผิว และข้อจำกัดจุดสัมผัสแร็ก
หน้าที่ใดมีความสำคัญ?	การสึกหรอ การกัดกร่อน ฉนวนไฟฟ้า สี หรือหลายหน้าที่ร่วมกัน
อนุญาตหรือต้องซีลหรือไม่?	สภาพซีลหรือไม่ซีลและวิธีที่ยอมรับ
สิ่งใดต้องประกอบได้หลังจบกระบวนการ?	มิติสุดท้าย ค่าคลาดเคลื่อนทางเรขาคณิต เกลียว และบ่ารับลูกปืน
สิ่งใดเคลื่อนที่สัมผัสกับผิว?	วัสดุซีลหรือลูกปืน สารหล่อลื่น และข้อกำหนดผิว
อะไรพิสูจน์การตรวจรับ?	วิธีวัดความหนา แผนสุ่มตัวอย่าง และการทดสอบการขัดสีหรือการกัดกร่อน

การทดสอบใดพิสูจน์หน้าที่ที่ต้องการ?

ASTM B244 ครอบคลุมการวัดความหนาชั้นเคลือบแอโนดิกบนอะลูมิเนียมด้วยกระแสไหลวนแบบไม่ทำลาย แต่ต้องใช้เงื่อนไขสอบเทียบที่แทนวัสดุฐานจริง (ASTM B244-09(2021), 2021). ค่าที่อ่านจากเครื่องมือหนึ่งครั้งโดยไม่มีข้อมูลการสอบเทียบ ตำแหน่ง และล็อต ไม่สามารถพิสูจน์ว่าปลอกกระบอกสูบทั้งชุดเป็นไปตามแบบงาน

ISO 2360:2017 ยังนิยามวิธีกระแสไหลวนที่ไวต่อแอมพลิจูดสำหรับชั้นเคลือบไม่นำไฟฟ้าบนวัสดุฐานที่นำไฟฟ้าและไม่เป็นแม่เหล็ก ความโค้ง ระยะใกล้ขอบ การกระจายชั้นเคลือบ คุณสมบัติวัสดุฐาน และมาตรฐานอ้างอิงยังมีความสำคัญ บันทึกเครื่องมือ เอกสารอ้างอิงการสอบเทียบ ตำแหน่งวัด ค่าที่อ่านได้แต่ละจุด และผลสรุป

เมื่อยังมีข้อโต้แย้ง หน้าตัดจากกล้องจุลทรรศน์สามารถวัดความหนาชั้นเคลือบแบบทำลายได้ แนวทาง AAC อ้างถึง ASTM B487 สำหรับวิธีนี้ การทำหน้าตัดมีประโยชน์ต่อการรับรองกระบวนการหรือการวิเคราะห์ความขัดข้อง แต่ตัวอย่างที่เลือกต้องแทนลักษณะที่ต้องการตรวจ คูปองแบนไม่สามารถพิสูจน์การกระจายชั้นเคลือบภายในรูในยาวหรือใกล้ร่องได้โดยอัตโนมัติ

การทดสอบการสึกหรอต้องมีวิธีของตัวเอง ISO 8251:2018 กำหนดวิธีล้อขัด เจ็ตสารขัด และทรายตก ส่วน ISO 10074 อธิบายการใช้วิธีล้อขัดและเจ็ตกับฮาร์ดอโนไดซ์ที่เกี่ยวข้อง เลือกการทดสอบให้ตรงกับข้อกำหนดในแบบงาน อย่าใช้ความแข็ง Vickers แทนผลการทดสอบการขัดสี

การตรวจรับด้านการกัดกร่อนก็ต้องระบุการรับสัมผัสและเกณฑ์ให้ชัดเจน แนวทาง AAC ระบุว่าการทดสอบละอองเกลือทั่วไปอาจไม่แทนสภาพแวดล้อมด่าง ดังนั้นกระบอกสูบที่ล้างด้วยน้ำและรับสารทำความสะอาดกัดกร่อนควรประเมินกับเคมีจริง อุณหภูมิ เวลาสัมผัส การล้าง ซอกอับ และจุดสัมผัสโลหะต่างชนิด

แบบงานกระบอกสูบและ RFQ ควรกำหนดอะไรบ้าง?

MIL-PRF-8625F กำหนดค่าอ้างอิง Type III ระบุ 50.8 µm เฉพาะเมื่อสัญญา ใบสั่งซื้อ หรือแบบงานไม่ได้ระบุความหนาอื่น (DLA ASSIST, 2020). แบบงานกระบอกสูบที่พร้อมผลิตควรทำให้ไม่ต้องพึ่งค่าปริยายนี้ ด้วยการกำหนดตัวแปรสำคัญต่อหน้าที่การใช้งานทุกตัว

ให้รวมข้อกำหนดต่อไปนี้:

ระบุข้อกำหนดชั้นเคลือบที่ใช้และคลาส Type III หรือข้อกำหนด ISO 10074
ระบุโลหะผสมอะลูมิเนียม สภาพอบชุบ และวัสดุทดแทนที่อนุมัติ
ทำเครื่องหมายผิวที่ปรับสภาพ ผิวที่บัง ผิวแมชชีนภายหลัง และผิวสัมผัสแร็ก
ระบุความหนาชั้นเคลือบระบุ ค่าคลาดเคลื่อน และตำแหน่งวัด
กำหนดสภาพซีลหรือไม่ซีลและกระบวนการซีลที่ยอมรับ
กำหนดมิติรูในสำคัญ เส้นผ่านศูนย์กลางภายนอก ร่อง เกลียว และบ่ารับลูกปืนหลังจบกระบวนการ
เพิ่มขีดจำกัดลักษณะผิวและเรขาคณิตสำหรับแนวซีลหรือแนวนำทางแบบเคลื่อนที่แต่ละแนว
ระบุการทดสอบการขัดสี การกัดกร่อน การยึดเกาะ หรือไฟฟ้าที่ต้องทำ แทนการอนุมานสมรรถนะจากความแข็ง
กำหนดล็อต ขนาดตัวอย่าง เนื้อหาใบรับรอง และการตัดสินใจเมื่อค่าที่อ่านไม่เป็นไปตามข้อกำหนด

สำหรับกระบอกสูบทดแทน ให้ระบุสภาพแวดล้อมและรูปแบบความขัดข้องที่พบ รอยครูดจากการขัดสี ผลิตภัณฑ์กัดกร่อนสีแดงจากฮาร์ดแวร์เหล็กข้างเคียง ซีลสึก การล่อนที่ขอบ และแคริเออร์ไม่ตรงแนว ต้องใช้การแก้ไขคนละแบบ ภาพถ่ายผิวเสียหายช่วยประกอบได้ แต่แผนที่การวัดและหน้าตัดชิ้นส่วนเสียหายให้หลักฐานที่หนักแน่นกว่า

หมายเหตุชั้นเคลือบแบบสากลไม่สามารถแทนรายละเอียดการใช้งานได้ หากกระบอกสูบรับแรงด้านข้างหรือโมเมนต์ ให้แก้เรื่องระบบนำทางก่อนเพิ่มความหนาชั้นเคลือบ คู่มือบ่าก้านและความขัดข้องของซีล อธิบายว่าเหตุใดการปรับสภาพผิวจึงชดเชยระบบบ่ารับก้านที่รับภาระเกินไม่ได้

ขั้นตอนตรวจรับเชิงปฏิบัติ

แนวทางฮาร์ดโค้ตของ AAC กำหนดให้ตรวจความหนาสำหรับผิวทั้ง 6 กลุ่ม แล้วเพิ่มการทดสอบแยกตามหน้าที่ด้านการกัดกร่อน การสึกหรอ การยึดเกาะ ฉนวนไฟฟ้า สี หรืออุณหภูมิ (AAC Hard Anodic Oxide Guideline, 2024). การตรวจรับควรเดินตามลำดับเดียวกัน ได้แก่ ระบุภาระงาน กำหนดรูปทรง อนุมัติกระบวนการ และยืนยันคุณสมบัติที่ต้องการ

แยกคำถามสามข้อระหว่างการตรวจสอบ ซัพพลายเออร์ผลิตชั้นเคลือบตามที่ระบุหรือไม่? ชิ้นส่วนหลังตกแต่งยังคงมิติและลักษณะผิวตามที่ต้องการหรือไม่? คุณสมบัติที่ทดสอบตรงกับรูปแบบความขัดข้องจริงหรือไม่? ใบรับรองความหนาเพียงฉบับเดียวตอบได้เฉพาะคำถามข้อแรก

การวัดความหนาเป็นสิ่งจำเป็น แต่การสึกหรอ การกัดกร่อน มิติ และสภาพผิวต้องมีหลักฐานตรวจรับของตัวเอง

หากการตรวจรับเข้าโรงงานพบค่าที่ไม่สม่ำเสมอ ให้หยุดก่อนประกอบ ยืนยันการสอบเทียบและวัสดุฐาน ทำแผนที่ตำแหน่งค่าต่ำและค่าสูง ตรวจขอบและรอยแร็ก แล้วเปรียบเทียบผลกับรายงานมิติ งานแก้ไข การลอกชั้นเคลือบ หรือการยอมรับแบบมีเงื่อนไขควรผ่านการทบทวนทางวิศวกรรม เพราะแต่ละทางเลือกอาจเปลี่ยนวัสดุฐานและระยะประกอบ

คำถามที่พบบ่อยเกี่ยวกับฮาร์ดอโนไดซ์สำหรับกระบอกสูบนิวเมติกอะลูมิเนียม

MIL-PRF-8625F ระบุ 0.002 in หรือประมาณ 50.8 µm เป็นค่าความหนา Type III โดยปริยาย และยอมให้แปรผัน ±20% ที่ความหนานี้ เว้นแต่เอกสารจัดซื้อจะระบุเป็นอย่างอื่น คำตอบ 5 ข้อนี้อธิบายว่าเหตุใดวิศวกรยังต้องใช้มิติแยกตามผิว ทางเลือกการซีล และการทดสอบเชิงหน้าที่ แทนการถือว่า 50 µm เป็นกฎสากลของกระบอกสูบ (DLA ASSIST, 2020).

50 µm เป็นความลึกฮาร์ดอโนไดซ์ที่ถูกต้องสำหรับกระบอกสูบเสมอหรือไม่?

ไม่ใช่ ประมาณ 50 µm เป็นค่าอ้างอิง Type III ที่ใช้บ่อย ไม่ใช่ค่าที่เหมาะสมที่สุดในทุกกรณี ความหนาที่เลือกต้องเหมาะกับโลหะผสม ผิวที่ปรับสภาพ มิติสุดท้าย ภาระด้านการสึกหรอหรือการกัดกร่อน และขีดความสามารถของซัพพลายเออร์ ISO 10074 ต้องการข้อมูลการใช้งานจากลูกค้า เพราะข้อกำหนดที่ถูกต้องขึ้นกับชิ้นส่วนและสภาวะใช้งาน (ISO 10074, 2021).

ผิวอโนไดซ์ที่แข็งกว่าทำให้อายุการใช้งานกระบอกสูบยาวขึ้นเสมอหรือไม่?

ไม่ใช่ AAC เตือนว่าผลความแข็งไม่สามารถพิสูจน์ความต้านทานการสึกหรอได้ อายุการใช้งานกระบอกสูบยังขึ้นกับการปนเปื้อน ผิวคู่สัมผัส การซีล การหล่อลื่น แนวศูนย์ ความดันสัมผัส และรูปทรง ใช้การทดสอบการขัดสีที่ระบุไว้เมื่อมีข้อกำหนดด้านการสึกหรอ และตรวจสอบรูปแบบความขัดข้องจริง แทนการแปลงความแข็งเป็นจำนวนรอบหรือปีโดยไม่มีหลักฐาน (AAC, 2024).

รูในกระบอกสูบควรทำฮาร์ดอโนไดซ์หรือไม่?

ขึ้นกับแบบกระบอกสูบ Parker มีเอกสารระบุปลอกอะลูมิเนียม C41 ที่อโนไดซ์ทั้งภายในและภายนอก ขณะที่แบบอื่นอาจใช้วัสดุท่อ ปลอกซับใน ชั้นเคลือบ หรือลำดับการตกแต่งผิวต่างกัน ให้ยึดตามระบบซีลและแบบงานของผู้ผลิต อย่าสมมติว่ารูในทุกตัวต้องเคลือบ หรือรูในทุกตัวต้องปล่อยเปลือย (Parker, สืบค้นในปี 2026).

ควรวัดความหนาฮาร์ดอโนไดซ์อย่างไร?

ASTM B244 และ ISO 2360 อธิบายวิธีกระแสไหลวนแบบไม่ทำลายสำหรับชั้นออกไซด์แอโนดิกที่เหมาะสม สอบเทียบด้วยวัสดุอ้างอิงที่แทนชิ้นงาน บันทึกเครื่องมือและตำแหน่ง และวัดให้มากพอที่จะอธิบายการกระจายชั้นเคลือบ ใช้หน้าตัดจากกล้องจุลทรรศน์เมื่อมีเหตุผลให้ยืนยันแบบทำลายได้ ไม่มีมาตรฐานใดรับประกันความแม่นยำเครื่องมือ ±2 µm แบบสากลค่าเดียว (ASTM, 2021).

ฮาร์ดอโนไดซ์ Type III ควรซีลหรือไม่?

เลือกการซีลจากหน้าที่ที่ต้องการ MIL-PRF-8625F ใช้ชั้นเคลือบ Type III แบบไม่ซีลเพื่อสมรรถนะการขัดสีสูงสุด และอนุญาตการซีลที่ระบุไว้เมื่อจำเป็นต้องต้านการกัดกร่อนโดยยอมให้สมรรถนะการขัดสีลดลงบางส่วน ระบุสภาพซีลหรือไม่ซีลในแบบงาน แล้วตรวจคุณสมบัติที่สำคัญต่อสภาพแวดล้อมของกระบอกสูบ (DLA ASSIST, 2020).

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

ISO 10074:2021, ชั้นเคลือบออกไซด์แอโนดิกแบบแข็ง, สืบค้นเมื่อ 2026-07-23
MIL-PRF-8625F ฉบับแก้ไข 2, ชั้นเคลือบแอโนดิกสำหรับอะลูมิเนียม, สืบค้นเมื่อ 2026-07-23
แนวทางการใช้งานของ AAC สำหรับผิวออกไซด์แอโนดิกแบบแข็ง, สืบค้นเมื่อ 2026-07-23
ASTM B244-09(2021), การวัดความหนาชั้นเคลือบด้วยกระแสไหลวน, สืบค้นเมื่อ 2026-07-23
ISO 2360:2017, วิธีกระแสไหลวนที่ไวต่อแอมพลิจูด, สืบค้นเมื่อ 2026-07-23
ISO 8251:2018, ความต้านทานการขัดสีของชั้นเคลือบออกไซด์แอโนดิก, สืบค้นเมื่อ 2026-07-23
