ชุดขับแม่เหล็กไฟฟ้าทำงานอย่างไรในงานวาล์วนิวเมติก

ชุดขับแม่เหล็กไฟฟ้า คือแอคชูเอเตอร์ที่สั่งสลับวาล์วนิวเมติก โดยเปลี่ยนคำสั่งไฟฟ้าให้เป็นกระแสในคอยล์ แรงดึงดูดแม่เหล็ก และการเคลื่อนที่ของพลันเจอร์ การเคลื่อนที่นี้อาจเปิดทางไพลอตขนาดเล็ก หรือขยับชิ้นส่วนวาล์วโดยตรง จากนั้นความไม่สมดุลของแรงดันหรือการเคลื่อนที่เชิงกลจะเปลี่ยนเส้นทางการไหลของลมอัด

ดังนั้นชุดขับแม่เหล็กไฟฟ้าในวาล์วนิวเมติกจึงเป็นส่วนหนึ่งของระบบไดนามิกเดียวกันที่รวมไฟฟ้า กลไก และกำลังของไหล แรงดันไฟฟ้าที่วัดได้จากสายที่ถอดออกไม่ได้ยืนยันว่าคอยล์สร้างกระแสได้เพียงพอ พลันเจอร์เคลื่อนครบระยะ ไพลอตได้รับแรงดันเพียงพอ หรือสปูลหลักสลับจนสุด การวิเคราะห์ที่มีประโยชน์ต้องติดตามห่วงโซ่นี้ตั้งแต่ต้นจนจบ

ประเด็นสำคัญ

คอยล์ไม่ได้ทำให้วาล์วขยับเพียงเพราะมีแรงดันไฟฟ้าพิกัด การเพิ่มขึ้นของกระแส ความต้านทานคอยล์ ความเหนี่ยวนำ ช่องว่างอากาศ แรงต้านกลับ ความต่างแรงดัน และแรงเสียดทาน ล้วนมีผลต่อการที่อาร์มาเจอร์จะไปถึงตำแหน่งนั่ง

การดึงเข้าและการค้างตำแหน่งเป็นสภาวะการทำงานคนละช่วง ไดรฟ์แบบ peak-and-hold สามารถจ่ายกระแสเริ่มต้นสูงแล้วลดกระแสหลังวาล์วทำงาน โดย DRV110 ของ TI เป็นตัวอย่างการใช้งานวิธีควบคุมนี้ที่มีเอกสารรองรับ

วงจรตัดไฟมีผลต่อการปล่อยอาร์มาเจอร์ ไดโอดฟลายแบ็กแบบง่ายช่วยป้องกันสวิตช์แต่ทำให้กระแสสลายตัวช้าลง ขณะที่แคลมป์แรงดันสูงกว่าสามารถระบายพลังงานแม่เหล็กที่สะสมไว้ได้เร็วขึ้นภายในขีดจำกัดแรงดันของไดรฟ์

ชุดขับแม่เหล็กไฟฟ้าทำหน้าที่อะไรภายในวาล์วนิวเมติก

ASCO ให้นิยามโซลินอยด์ว่าเป็นส่วนแม่เหล็กไฟฟ้าที่ประกอบด้วยคอยล์ ท่อแกน แกนเคลื่อนที่ และตัวเรือน ในวาล์ว ชิ้นส่วนเหล่านี้ทำให้เกิดการเคลื่อนที่ แต่ไม่ได้เป็นตัวกำหนดหน้าที่ของพอร์ตหรือช่วงการทำงานนิวเมติกด้วยตัวมันเอง (ข้อมูลวิศวกรรมโซลินอยด์วาล์วของ ASCO).

เมื่อเอาต์พุตควบคุมจ่ายไฟให้คอยล์ กระแสจะสร้างฟลักซ์แม่เหล็กในวงจรเฟอร์โรแมกเนติก สนามแม่เหล็กดึงอาร์มาเจอร์หรือพลันเจอร์ที่เคลื่อนที่ได้เข้าหาขั้วแม่เหล็กคงที่ สปริงคืนกลับ แรงดันของไหล ซีล และแรงเสียดทานจะต้านการเคลื่อนที่นั้น ชุดขับจะทำงานสำเร็จต่อเมื่อแรงที่มีอยู่เพียงพอตลอดระยะชักที่ต้องการ

สิ่งที่เกิดขึ้นต่อจากนั้นขึ้นอยู่กับโครงสร้างวาล์ว:

โครงสร้าง	การทำงานของแม่เหล็กไฟฟ้า	ผลทางนิวเมติก	ขอบเขตหลักในการเลือก
ทำงานโดยตรง	พลันเจอร์เปิดหรือปิดบ่าวาล์วหลัก	การไหลเปลี่ยนโดยไม่ต้องมีไพลอตแยก	แรงคอยล์ต้องเอาชนะแรงโหลดที่บ่าวาล์ว สปริง แรงเสียดทาน และแรงดัน
ไพลอตสั่งงานด้วยโซลินอยด์	พลันเจอร์สลับทางไพลอตขนาดเล็ก	แรงดันไพลอตขยับสปูลหลัก ไดอะแฟรม หรือป๊อปเป็ต	ต้องผ่านทั้งเงื่อนไขของชุดขับไฟฟ้าและเงื่อนไขไพลอตขั้นต่ำ
สั่งงานด้วยลมและมีวาล์วไพลอตแยก	โซลินอยด์อยู่ในวาล์วขนาดเล็กอีกตัว	สัญญาณไพลอตภายนอกสลับวาล์วหลัก	ถือวาล์วสัญญาณและวาล์วหลักเป็นอุปกรณ์สองรายการที่ต้องระบุสเปกแยกกัน
โซลินอยด์แบบสัดส่วน	กระแสที่ควบคุมแล้วสร้างตำแหน่งหรือแรงตามต้องการ	ช่องเปิดวาล์วเปลี่ยนต่อเนื่อง ไม่ใช่แค่เปิดหรือปิด	ใช้ข้อมูลกระแส ระยะชัก ฮิสเทอรีซิส และคอนโทรลเลอร์ของผู้ผลิต
โซลินอยด์แบบค้างสถานะ	พัลส์เปลี่ยนสถานะ และแม่เหล็กหรือตัวล็อกกลยึดสถานะไว้	อาจไม่ต้องจ่ายไฟให้คอยล์ต่อเนื่อง	ขั้วพัลส์ ระยะเวลาพัลส์ สถานะที่จำไว้ และพฤติกรรมการเริ่มใหม่ที่ปลอดภัยขึ้นกับรุ่น

ความแตกต่างนี้เป็นพื้นฐาน วาล์วทำงานโดยตรงอาจทำงานได้เมื่อความต่างแรงดันเป็นศูนย์ ขณะที่วาล์วไพลอตภายในอาจต้องมีแรงดันทางเข้าอย่างน้อยค่าหนึ่ง โปรดอ่านการเปรียบเทียบโซลินอยด์วาล์วแบบทำงานโดยตรงกับแบบไพลอตโดยละเอียด ก่อนสรุปว่าอาการทางไฟฟ้าเกิดจากคอยล์

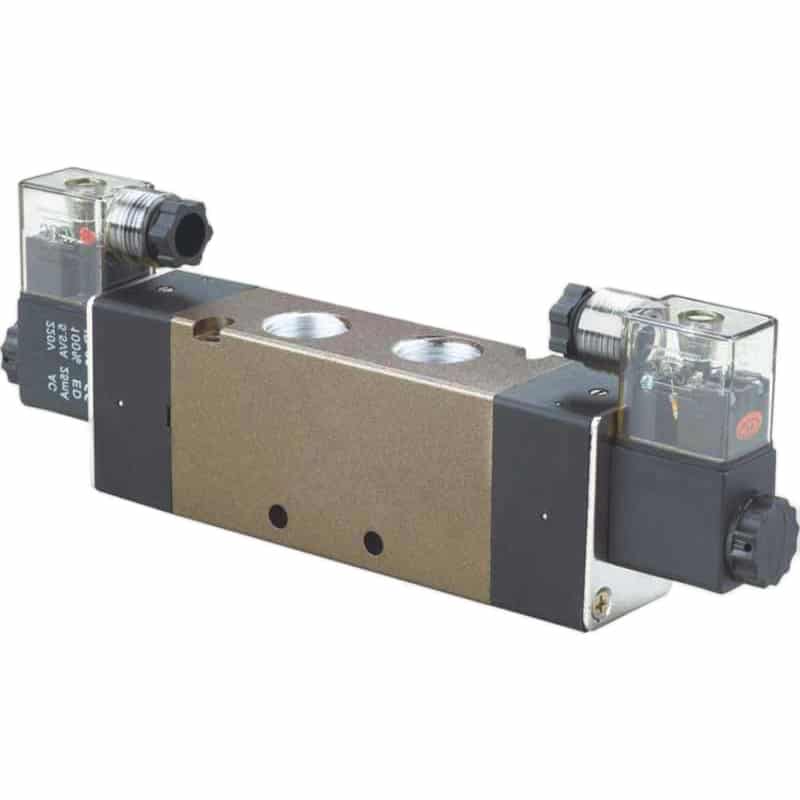

วาล์วควบคุมทิศทางนิวเมติกซีรีส์ 400 แบบโซลินอยด์ไพลอตและแอร์ไพลอต

วาล์วตระกูลเดียวกันอาจใช้ตัวขับแบบโซลินอยด์หรือแอร์ไพลอต ชนิดตัวขับ ฟังก์ชันสปูล ช่วงแรงดัน แรงดันไฟฟ้า และตัวเลือกคอนเน็กเตอร์ต้องตรงกับรหัสสั่งซื้อที่แน่นอน

ขอบเขตที่ควรแยกให้ชัดที่สุดคือจุดเชื่อมต่อไพลอต โซลินอยด์สร้างการเคลื่อนที่เล็ก ๆ ที่ควบคุมได้ ขณะที่ลมอัดอาจเป็นแหล่งแรงส่วนใหญ่ที่ใช้สลับสเตจหลัก หากมองข้ามขอบเขตนี้อาจเปลี่ยนคอยล์โดยไม่จำเป็น ทั้งที่สาเหตุจริงคือแรงดันไพลอตต่ำ ทางระบายไพลอตอุดตัน หรือสปูลมีสิ่งปนเปื้อน

การตอบสนองของวาล์วเป็นห่วงโซ่เหตุการณ์ทางไฟฟ้า แม่เหล็ก กลไก ไพลอต และสเตจหลัก

ห่วงโซ่การขับจากไฟฟ้าสู่นิวเมติก

ไดรฟ์ DRV110 ของ TI แบ่งการทำงานของโซลินอยด์เป็นช่วงกระแสพีกและช่วงกระแสค้างที่ต่ำกว่า ซีรีส์ SY3000/5000 ของ SMC ก็ระบุค่ากำลังไฟที่ต่างกันสำหรับวงจรมาตรฐานและวงจรประหยัดพลังงาน ตัวอย่างจากผลิตภัณฑ์เหล่านี้แสดงให้เห็นว่าเพียงป้ายข้อมูลบนคอยล์ยังอธิบายชุดขับแม่เหล็กไฟฟ้าทั้งระบบไม่ได้ (เอกสารข้อมูล TI DRV110; SMC SY3000/5000).

ห่วงโซ่นี้มีจุดตรวจสอบเชิงปฏิบัติ 5 จุด:

คำสั่ง: เอาต์พุต PLC รีเลย์ ทรานซิสเตอร์ หรืออิเล็กทรอนิกส์ของแมนิโฟลด์วาล์วส่งคำขอเปลี่ยนสถานะ
กระแส: แรงดันไฟฟ้าจ่าย ความต้านทานสาย ความต้านทานคอยล์ โทโพโลยีไดรฟ์ และชิ้นส่วนป้องกันเป็นตัวกำหนดรูปคลื่นกระแส
การเปลี่ยนเป็นแรงแม่เหล็ก: จำนวนรอบคอยล์ กระแส ช่องว่างอากาศ รูปทรงขั้วแม่เหล็ก คุณสมบัติวัสดุ และการอิ่มตัวเป็นตัวกำหนดแรงที่มีให้ใช้
การเคลื่อนที่เชิงกล: พลันเจอร์ต้องเอาชนะแรงสปริง แรงดัน แรงเสียดทาน และสิ่งปนเปื้อนตลอดระยะชัก
การสลับทางนิวเมติก: ทางไพลอตที่เปิดหรือบ่าวาล์วที่เคลื่อนต้องสร้างอัตราการไหลและความต่างแรงดันเพียงพอต่อฟังก์ชันที่ระบุของวาล์ว

ไฟ LED แสดงสถานะคงที่ยืนยันได้เพียงบางส่วนของจุดตรวจที่หนึ่ง ตัวอย่างเช่น LED อาจติดผ่านจุดต่อที่มีความต้านทานสูงจนจ่ายกระแสพิกัดให้คอยล์ไม่ได้ ในทางกลับกัน กระแสปกติแต่ไม่มีการไหลหลักอาจชี้ไปที่อาร์มาเจอร์ค้าง แรงดันไพลอตหายไป ทางระบายอุดตัน ชุดแมนนวลโอเวอร์ไรด์ประกอบผิด หรือสปูลติดขัด

สำหรับลำดับพอร์ตและสปูลโดยละเอียดหลังตัวขับแม่เหล็กไฟฟ้าเคลื่อนที่ โปรดดูคู่มือการควบคุมการไหลของลมอัดด้วยโซลินอยด์วาล์วนิวเมติก

กระแสก่อตัวในคอยล์โซลินอยด์ DC ได้อย่างไร

เอกสารข้อมูล DRV110 ระบุว่าการเพิ่มขึ้นของกระแสช่วงแรกขึ้นอยู่กับความเหนี่ยวนำและความต้านทานของโซลินอยด์ จากนั้นไดรฟ์จะควบคุมกระแสพีกตามค่าที่กำหนดก่อนลดลงเป็นกระแสค้าง ตัวอย่างเช่น ค่าแรงดันเฉลี่ยจากมัลติมิเตอร์ไม่สามารถแสดงรูปคลื่นกระแสทั้งหมดของคอยล์ที่ควบคุมด้วย PWM ได้ (เอกสารข้อมูล TI DRV110).

สำหรับโซลินอยด์ DC ที่ความเหนี่ยวนำเปลี่ยนตามตำแหน่งพลันเจอร์ได้ ความสัมพันธ์ที่ขั้วสามารถเขียนได้ดังนี้:

v(t) = R(T)i(t) + \frac{d}{dt}\left[L(x)i(t)\right]

ในที่นี้ $R(T)$ คือความต้านทานคอยล์ที่อุณหภูมิ $T$ และ $L(x)$ คือความเหนี่ยวนำที่ตำแหน่งพลันเจอร์ $x$ หากตำแหน่งแทบไม่เปลี่ยนในช่วงเวลาดังกล่าว พจน์เชิงเหนี่ยวนำจะลดรูปเป็น $L(x)\,di(t)/dt$ ความสัมพันธ์เหล่านี้มีความสำคัญ เพราะความต้านทานทองแดงจะเพิ่มขึ้นเมื่อคอยล์ร้อน ขณะที่ความเหนี่ยวนำอาจเปลี่ยนอย่างมากเมื่อช่องว่างอากาศปิดลง

หากจ่ายแรงดันคงที่และประมาณให้ $R$ กับ $L$ คงที่ กระแสจะเพิ่มเข้าใกล้ $V/R$ :

i(t) = \frac{V}{R}\left(1-e^{-tR/L}\right)

สมการนี้เป็นเพียงค่าประมาณของวงจร ไม่ใช่แบบจำลองการตอบสนองของวาล์วทั้งชุด พลันเจอร์อาจเริ่มเคลื่อนก่อนกระแสจะถึงค่าสุดท้าย เมื่อเคลื่อนที่แล้ว ความเหนี่ยวนำและแรงโหลดจะเปลี่ยนไป นอกจากนี้ วาล์วแบบไพลอตยังมีการเติมปริมาตรไพลอต การสะสมแรงดัน และการเคลื่อนที่ของสปูลหลักหลังเหตุการณ์ทางไฟฟ้า

สำหรับรายละเอียดเฉพาะด้านเวลา $L/R$ เกณฑ์แรงดึงเข้า และการสลายตัวของกระแส โปรดดูความเหนี่ยวนำคอยล์ส่งผลต่อเวลาตอบสนองของโซลินอยด์อย่างไร บทความนี้พิจารณาขอบเขตที่กว้างกว่า ได้แก่ ไดรฟ์ ตัวขับแม่เหล็กไฟฟ้า สเตจไพลอต วาล์วหลัก และเส้นทางลม

ความร้อนของคอยล์ก็ขึ้นอยู่กับกระแสเช่นกัน การสูญเสียเชิงความต้านทาน ณ ขณะใดขณะหนึ่งคือ $P_{\mathrm{coil}}=i^2R(T)$ อย่างไรก็ตาม “กำลังไฟฟ้าที่ใช้” ในแค็ตตาล็อกอาจหมายถึงวัตต์ DC, โวลต์แอมแปร์ขณะกระชากของ AC, โวลต์แอมแปร์ขณะค้างของ AC หรือกำลังเฉลี่ยที่ควบคุมด้วยอิเล็กทรอนิกส์ ต้องเปรียบเทียบปริมาณประเภทเดียวกันภายใต้แรงดัน ความถี่ อุณหภูมิแวดล้อม และนิยามรอบการทำงานเดียวกัน

จากการวิเคราะห์เอกสารของ TI, SMC, Bürkert, Parker และ ASCO กำลังวัตต์เพียงอย่างเดียวไม่สามารถทำนายเวลาสลับหรือระยะเผื่อของแรงแม่เหล็กได้ ค่าที่เผยแพร่ครอบคลุมขนาดวาล์ว วงจรแม่เหล็ก สภาวะแรงดัน เทคโนโลยีคอยล์ และวิธีทดสอบที่แตกต่างกัน ใช้กำลังวัตต์ตรวจความเข้ากันได้ทางไฟฟ้าและความร้อน ส่วนสมรรถนะการเคลื่อนที่ให้ใช้ขีดจำกัดการทำงานและข้อมูลการตอบสนองของวาล์วรุ่นที่แน่นอน

เหตุใดต้องตรวจสอบกระแสดึงเข้าและกระแสค้างแยกกัน

Bürkert อธิบายวงจรอิเล็กทรอนิกส์แบบ “Kick and Drop” ที่จ่ายกำลังเริ่มต้นช่วงสั้น ๆ แล้วลดกำลังค้างลง DRV110 ของ TI ใช้แนวคิด peak-and-hold ในลักษณะเดียวกัน โดยปรับกระแสพีก ระยะเวลาพีก และกระแสค้างได้ วิธีการเหล่านี้ขึ้นกับผลิตภัณฑ์ แต่ยืนยันว่าการดึงเข้าและการค้างเป็นสภาวะการออกแบบคนละแบบ (Bürkert รุ่น 6013; TI DRV110)

ขณะดึงเข้า ช่องว่างอากาศยังค่อนข้างกว้างและอาร์มาเจอร์ยังไม่เร่งความเร็ว ชุดขับต้องเอาชนะแรงสปริงคืนกลับ แรงเสียดทานสถิต โหลดแรงดัน และความเฉื่อย หลังอาร์มาเจอร์นั่งเข้าตำแหน่งแล้ว วงจรแม่เหล็กมักต้องใช้กระแสน้อยลงเพื่อค้างอาร์มาเจอร์ไว้ ไดรฟ์อิเล็กทรอนิกส์ที่เหมาะสมจึงใช้ความแตกต่างนี้ลดความร้อนเฉลี่ยของคอยล์ได้

อย่านำเปอร์เซ็นต์กระแสค้างแบบทั่วไปไปใช้กับวาล์วสองสายธรรมดา คอนโทรลเลอร์ที่ออกแบบมาสำหรับคอยล์หนึ่งอาจดึงคอยล์อีกแบบไม่เข้า หรืออาจทำให้อาร์มาเจอร์หลุดเมื่อแรงดันจ่ายหรืออุณหภูมิแวดล้อมเปลี่ยนไป ต้องตรวจยืนยันพารามิเตอร์ทั้งหมดจากเอกสารของวาล์วและไดรฟ์ที่จับคู่กัน:

พารามิเตอร์	ประเด็นขณะดึงเข้า	ประเด็นขณะค้าง
ค่าความคลาดเคลื่อนของแหล่งจ่าย	แรงดันขั้นต่ำต้องสร้างกระแสได้เร็วเพียงพอ	แรงดันสูงสุดและริปเปิลมีผลต่อความร้อนและระยะเผื่อของการควบคุม
กระแสพีกและระยะเวลา	ต้องครอบคลุมแรงดัน อุณหภูมิ และโหลดเชิงกลที่แย่ที่สุดซึ่งยังอนุญาต	ช่วงพีกที่นานเกินจำเป็นทำให้เกิดความร้อนเพิ่ม
กระแสค้าง	ไม่ใช่ค่าหลักสำหรับการดึงเข้า	ต้องค้างอาร์มาเจอร์ที่นั่งแล้วไว้ได้แม้มีการสั่นสะเทือนและแหล่งจ่ายแปรผัน
อุณหภูมิคอยล์	ความต้านทานที่สูงขึ้นอาจทำให้กระแสเพิ่มช้าลงหรือลดระดับกระแสที่เพิ่มได้	การสูญเสียต่อเนื่องเป็นตัวกำหนดสภาวะสมดุลทางความร้อน
พิกัดรอบการทำงาน	การเริ่มทำงานซ้ำเพิ่มภาระความร้อน	การจ่ายไฟต่อเนื่องต้องใช้พิกัดทำงานต่อเนื่องเมื่อผู้ผลิตระบุไว้
สภาวะไพลอต	แรงดันไพลอตต่ำอาจทำให้สเตจหลักไม่เคลื่อนหลังดึงเข้า	การรั่วของไพลอตหรือแรงดันย้อนกลับอาจรบกวนสถานะค้าง

SMC ระบุ 0.35 W สำหรับวงจรคอยล์มาตรฐานของ SY3000/5000 และ 0.1 W สำหรับวงจรประหยัดพลังงานหลังจ่ายไฟจริงนานกว่า 67 ms ค่าเหล่านี้เป็นตัวอย่างที่มีประโยชน์ ไม่ใช่เป้าหมายสากล รหัสตัวเลือกและคู่มือวาล์วเป็นตัวกำหนดว่ามีการทำงานแบบลดกำลังหรือไม่ (SMC SY3000/5000).

ไดรฟ์ AC, DC, แบบค้างสถานะ และแบบสัดส่วนแตกต่างกันอย่างไร

ASCO ระบุว่าวงแหวนบังสนามที่ทำจากทองแดงเป็นคุณลักษณะที่ช่วยจำกัดการสั่นของแกนในโซลินอยด์ที่ใช้ไฟ AC เอกสารข้อมูล ASCO L323 ฉบับหนึ่งยังแยกโวลต์แอมแปร์ขณะกระชากและขณะค้างของ AC พร้อมระบุกำลัง DC เป็นวัตต์ ดังนั้นพิกัดคอยล์ AC และ DC จึงใช้แทนกันไม่ได้ แม้ตัวเลขแรงดันพิกัดจะดูใกล้เคียงกัน (คำศัพท์ของ ASCO; เอกสารข้อมูล ASCO L323).

ชนิดไดรฟ์	พฤติกรรมทางไฟฟ้า	งานที่เหมาะที่สุด	ข้อควรระวังในการเลือก
DC แบบทั่วไป	กระแสเพิ่มตามวงจรคอยล์และไดรฟ์ กระแสคงที่ทำให้เกิดความร้อนจากความต้านทาน	ระบบเอาต์พุต PLC และทรานซิสเตอร์ที่ควบคุมเปิด/ปิดโดยตรง	ต้องดูขั้วเมื่อคอนเน็กเตอร์มีไดโอด LED หรือวงจรอิเล็กทรอนิกส์
AC แบบทั่วไป	กระแสกระชากและกระแสค้างแตกต่างกันขณะที่อาร์มาเจอร์ปิดช่องว่างแม่เหล็ก	ระบบที่ออกแบบตามแรงดันและความถี่ AC ที่ระบุ	ความถี่ผิด อาร์มาเจอร์ถูกขัดขวาง หรือแกนไม่เข้าตำแหน่ง อาจทำให้กระแสและความร้อนผิดปกติ
DC แบบพีกและค้าง	อิเล็กทรอนิกส์ควบคุมกระแสดึงเข้าสูง แล้วลดเป็นกระแสค้างที่ต่ำกว่า	แมนิโฟลด์กำลังต่ำ ระบบที่มีช่องหนาแน่น หรือกล่องที่ไวต่อความร้อน	คอยล์วาล์ว จังหวะไดรฟ์ วงจรป้องกัน และพฤติกรรมการวินิจฉัยต้องเข้ากันได้
ค้างสถานะ	พัลส์เปลี่ยนสถานะ และอุปกรณ์คงสถานะไว้ด้วยไฟต่อเนื่องเพียงเล็กน้อยหรือไม่ต้องใช้เลย	ระบบแบตเตอรี่หรืองานที่หยุดค้างในแต่ละสถานะเป็นเวลานาน	สถานะเมื่อเริ่มใหม่และพฤติกรรมปลอดภัยเมื่อไม่มีไฟแตกต่างจากวาล์วคืนกลับด้วยสปริง
แบบสัดส่วน	กระแสที่ควบคุมแล้วสร้างแรงหรือตำแหน่งที่ปรับได้ต่อเนื่อง	การควบคุมแรงดัน อัตราการไหล หรือตำแหน่ง	ต้องใช้การปรับเทียบ การควบคุมกระแส ไดเทอร์ และกลยุทธ์ป้อนกลับเฉพาะรุ่น

เอกสารวาล์ว Viking ของ Parker ระบุค่าความคลาดเคลื่อนแรงดันเฉพาะรุ่นและทำเครื่องหมายโซลินอยด์ที่ใช้ทำงานต่อเนื่องได้ ขณะที่วาล์วทำงานโดยตรงอีกตระกูลของ Parker ระบุค่าความคลาดเคลื่อนแรงดันที่อนุญาตต่างกันและกำหนดเงื่อนไขทดสอบเวลาตอบสนอง ตัวอย่างเหล่านี้ย้ำกฎง่าย ๆ ว่าอย่านำค่าความคลาดเคลื่อนแรงดันหรือค่าจังหวะเวลาจากตระกูลหนึ่งไปใช้กับอีกตระกูล (Parker ซีรีส์ Viking; วาล์วแบบทำงานโดยตรงของ Parker).

หากชนิดแรงดันยังเป็นประเด็นที่ตัดสินใจเลือกซื้อไม่ได้ ให้ดูการเปรียบเทียบคอยล์โซลินอยด์ AC กับ DCโดยเฉพาะ แต่ถึงอย่างนั้นก็ควรเปรียบเทียบชุดวาล์วครบชุดภายใต้การทดสอบการดึงเข้า การปล่อย หรือเวลาที่แอคชูเอเตอร์ถึงตำแหน่งเดียวกัน

วงจรป้องกันมีผลต่อเวลาปล่อยวาล์วอย่างไร

TI แยกการสลายตัวของกระแสแบบช้าผ่านไดโอดหมุนเวียนกระแสออกจากการสลายตัวแบบเร็วผ่านแคลมป์แรงดันสูง ทั้งสองวิธีจัดการพลังงานที่สะสมในคอยล์เมื่อทรานซิสเตอร์สวิตชิ่งตัดไฟ แต่ให้พฤติกรรมของกระแสและการปล่อยที่แตกต่างกัน (TI, พื้นฐานการขับโหลดโซลินอยด์).

ไดโอดที่ต่อคร่อมคอยล์ DC เป็นวิธีที่ง่ายและมีประสิทธิภาพในการจำกัดแรงดันขณะตัดไฟ อย่างไรก็ตาม แรงดันหมุนเวียนที่ต่ำทำให้กระแสคงอยู่นานขึ้น แรงแม่เหล็กจึงสลายช้าลงและอาจทำให้การปล่อยอาร์มาเจอร์ล่าช้า TVS แคลมป์แบบซีเนอร์ แคลมป์แอ็กทีฟ หรือไดรฟ์ที่เหมาะสมสามารถอนุญาตให้ใช้แรงดันตัดไฟที่ควบคุมได้สูงขึ้นและลดกระแสได้เร็วกว่า

ไม่มีชิ้นส่วนป้องกันชนิดใดถูกต้องสำหรับทุกงาน ต้องเลือกจากขีดจำกัดของวงจรทั้งชุด:

เอาต์พุต PLC หรือทรานซิสเตอร์ต้องทนแรงดันแคลมป์และพลังงานที่เกิดขึ้นได้
คอนเน็กเตอร์คอยล์อาจมีไดโอด วาริสเตอร์ LED วงจรเรียงกระแส หรือวงจรประหยัดพลังงานอิเล็กทรอนิกส์ติดตั้งมาแล้ว
วงจรป้องกันที่มีขั้วทำให้ต้องสนใจขั้ว DC แม้คอยล์เปล่าจะไม่ไวต่อขั้วก็ตาม
การสลายตัวของกระแสที่เร็วขึ้นไม่ได้รับประกันว่าการตอบสนองของลมจะเร็วขึ้น หากแรงสปริง กลไกที่ฝืด ทางระบายไพลอต หรือการเคลื่อนที่ของสปูลหลักเป็นตัวจำกัด
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า ความยาวสาย ความถี่สวิตชิ่ง และสถาปัตยกรรมความปลอดภัยอาจกำหนดข้อจำกัดเพิ่มเติม

อย่าถือว่าการล้างแม่เหล็กด้วย AC ภายนอกหรือการส่งพัลส์กระแสย้อนกลับแบบสุ่มเป็นงานบำรุงรักษาปกติของวาล์วนิวเมติกสำเร็จรูป ผู้ผลิตออกแบบแม่เหล็กตกค้าง รูปทรงขั้ว สปริงคืนกลับ และอิเล็กทรอนิกส์ให้ทำงานเป็นชุดเดียวกัน หากวาล์วยังติดอยู่ในเชิงกลหลังจากกระแสลดลงเป็นศูนย์ ให้ตรวจวงจรปล่อยที่ระบุ สิ่งปนเปื้อน ความเสียหายเชิงกล แรงดันย้อนกลับของไพลอต และรหัสตัวขับที่ถูกต้องก่อน

เมื่อวาล์วไม่สลับ ควรวัดอะไรบ้าง

Parker เผยแพร่เวลาตอบสนองพร้อมแรงดันจ่าย ปริมาตรทดสอบ ขนาดท่อ และเงื่อนไขแรงดันไฟฟ้าที่ระบุไว้เท่านั้น จึงได้ข้อสรุปสำคัญด้านการวิเคราะห์ว่า คำว่า “วาล์วช้า” ยังไม่ครบถ้วน หากไม่ได้บันทึกขอบเขตการทดสอบทางไฟฟ้าและนิวเมติกภายใต้เงื่อนไขทดสอบในแค็ตตาล็อกเดียวกัน (วาล์วแบบทำงานโดยตรงของ Parker).

ใช้ oscilloscope และโพรบวัดกระแสเมื่อทรานเชียนต์ขณะสวิตชิ่งมีความสำคัญ ใช้ทรานสดิวเซอร์วัดแรงดันที่พอร์ตไพลอตหรือพอร์ตทำงานเมื่อความล่าช้าทางนิวเมติกเป็นประเด็น มิเตอร์แบบมือถือยังมีประโยชน์สำหรับวัดความต้านทานและแรงดันคงที่ แต่สามารถพลาดพัลส์ดึงเข้าสั้น ๆ การควบคุมกระแส PWM แหล่งจ่ายยุบตัว หน้าสัมผัสเด้ง หรือการสลายตัวของฟลายแบ็กได้

วัดห่วงโซ่การเปลี่ยนรูปตามลำดับ อย่าสรุปว่าคอยล์เสียเพียงเพราะกระบอกสูบไม่เคลื่อน

บันทึกรายการต่อไปนี้ในรอบการทำงานเดียวกัน:

รายการวัด	จุดที่วัด	สิ่งที่ใช้แยกสาเหตุ
แรงดันที่คอนเน็กเตอร์ขณะจ่ายไฟ	คร่อมขั้วคอยล์	แยกการสูญเสียที่แหล่งจ่ายหรือสเตจเอาต์พุตออกจากความขัดข้องภายในวาล์ว
รูปคลื่นกระแสคอยล์	ต่ออนุกรมหรือใช้โพรบวัดกระแส	คอยล์ขาด รอบลัดวงจร การตั้งค่าไดรฟ์ผิด กระแสพีกไม่พอ หรือกระแสสลายช้า
ความล่าช้าจากคำสั่งถึงกระแส	สัญญาณเอาต์พุต PLC และเส้นสัญญาณกระแสคอยล์	ความหน่วงของคอนโทรลเลอร์ เครือข่าย รีเลย์ และไดรฟ์
เหตุการณ์จากกระแสถึงอาร์มาเจอร์	เส้นสัญญาณกระแสร่วมกับหลักฐานจากการเคลื่อนที่ เสียง หรือเซนเซอร์	แยกการก่อตัวทางไฟฟ้าออกจากการเคลื่อนที่เชิงกล
แรงดันพอร์ตไพลอต	ที่วาล์วขณะสลับ	แยกการทำงานของโซลินอยด์ไพลอตออกจากแรงดันที่มีให้สเตจหลัก
แรงดันพอร์ตทำงาน	ที่พอร์ต A และ B หรือพอร์ตของงาน	แยกการสลับวาล์วหลักออกจากข้อจำกัดด้านปลายทางและโหลดแอคชูเอเตอร์
ความต้านทานคอยล์ขณะเย็นและร้อน	คอยล์ที่แยกออกและไม่จ่ายไฟ	อุณหภูมิที่เพิ่มขึ้น วงจรขาด และความเสียหายรุนแรงของขดลวด

ปฏิบัติตามขั้นตอนล็อกเอาต์ พลังงานสะสม และความปลอดภัยทางไฟฟ้าก่อนถอดคอยล์หรือเปิดวงจรนิวเมติก ห้ามฝืนแมนนวลโอเวอร์ไรด์ เว้นแต่คู่มือวาล์วอนุญาตและเครื่องจักรอยู่ในสภาวะปลอดภัย

รายการตรวจสอบการเลือกและการเริ่มเดินเครื่อง

ASCO, Parker, SMC, Bürkert และ TI ต่างเผยแพร่ขีดจำกัดทางไฟฟ้าเฉพาะผลิตภัณฑ์ ไม่ใช่กฎสากลสำหรับโซลินอยด์ ดังนั้นการเลือกที่ตรวจสอบย้อนกลับได้ต้องเริ่มจากรหัสสั่งซื้อวาล์วครบชุดและคอยล์หรือไดรฟ์ที่จับคู่กัน แล้วจึงตรวจสภาพแวดล้อมจริงของเครื่องจักรและภาระงานนิวเมติก

กำหนดสภาวะปลอดภัย: เลือกแบบปกติปิด ปกติเปิด คืนกลับด้วยสปริง ค้างตำแหน่ง หรือค้างสถานะจากการประเมินความเสี่ยงของเครื่องจักร
ระบุโครงสร้างวาล์ว: ยืนยันว่าเป็นแบบทำงานโดยตรง ไพลอตภายใน ไพลอตภายนอก หรือแบบสัดส่วน
ตรวจสอบขอบเขตนิวเมติก: ตรวจตัวกลาง ทิศทางการไหล แรงดันต่ำสุดและสูงสุด ช่วงไพลอต สภาวะทางระบาย อุณหภูมิ และอัตราการไหลที่ต้องการ
จับคู่แหล่งจ่ายไฟฟ้า: ยืนยัน AC หรือ DC แรงดันพิกัด ความถี่ ค่าความคลาดเคลื่อนที่อนุญาต กระแสหรือกำลัง ขั้ว วงจรคอนเน็กเตอร์ และพิกัดการป้องกันน้ำหรือพื้นที่อันตราย
ตรวจนิยามรอบการทำงาน: การทำงานต่อเนื่อง การทำงานเป็นช่วง และการทำงานแบบลดกำลังด้วยอิเล็กทรอนิกส์ใช้แทนกันไม่ได้
ทบทวนอิเล็กทรอนิกส์สวิตชิ่ง: ตรวจชนิดเอาต์พุต PLC ความเข้ากันได้กับ peak-and-hold ชนิดวงจรป้องกัน แรงดันแคลมป์ พฤติกรรม PWM กระแสรั่ว และพัลส์วินิจฉัย
คำนึงถึงความร้อน: รวมอุณหภูมิแวดล้อม คอยล์ข้างเคียงที่จ่ายไฟ การระบายอากาศของกล่อง ความหนาแน่นของแมนิโฟลด์ และอุณหภูมิผิวที่ยอมให้ได้
ตรวจยืนยันการตอบสนองทั้งระบบ: วัดคำสั่ง กระแส เหตุการณ์ของอาร์มาเจอร์หรือไพลอต แรงดันพอร์ตทำงาน และการเคลื่อนที่ของกระบอกสูบภายใต้สภาวะใช้งานที่เลวร้ายที่สุดซึ่งอนุมัติไว้
บันทึกขีดจำกัดการยอมรับ: เก็บฉบับแก้ไขเอกสารข้อมูล รหัสสั่งซื้อ แรงดันทดสอบ แรงดันไฟฟ้า อุณหภูมิ โหลด และค่าอ้างอิงด้านเวลาให้ครบถ้วน

หากแรงแม่เหล็กเป็นตัวแปรที่ต้องออกแบบโดยตรง โปรดดูคู่มือคำนวณแรงของพลันเจอร์โซลินอยด์ แยกต่างหาก การวิเคราะห์นั้นต้องรวมรูปทรงช่องว่างอากาศและพฤติกรรมวัสดุ สมการสนามของโซลินอยด์ยาวไม่ใช่สิ่งทดแทนที่เชื่อถือได้สำหรับวงจรแม่เหล็กจริงของวาล์ว

คำถามที่พบบ่อยเกี่ยวกับชุดขับแม่เหล็กไฟฟ้า

คำตอบที่น่าเชื่อถือที่สุดต้องอ้างอิงรุ่นจริง ASCO, Parker, SMC, Bürkert และ TI ระบุค่ากำลังคอยล์ ความคลาดเคลื่อนแรงดัน พฤติกรรมกระแสกระชาก วิธีขับ และเงื่อนไขทดสอบที่แตกต่างกัน คำตอบต่อไปนี้กำหนดขอบเขตทางวิศวกรรมที่ถูกต้อง โดยไม่เปลี่ยนตัวอย่างจากแค็ตตาล็อกหนึ่งรุ่นให้กลายเป็นกฎสากลของนิวเมติก

แรงดันถูกต้องพิสูจน์ได้หรือไม่ว่าโซลินอยด์วาล์วทำงานปกติ

ไม่ได้ ให้วัดแรงดันที่คอยล์ซึ่งต่ออยู่ขณะจ่ายไฟ แล้วตรวจดูกระแสช่วงดึงเข้า ค้าง และตัดไฟ แรงดันขณะวงจรเปิดที่ถูกต้องอาจเกิดพร้อมคอนเน็กเตอร์ที่มีความต้านทานสูงหรือเอาต์พุตอ่อน กระแสที่ถูกต้องก็อาจเกิดพร้อมพลันเจอร์ค้าง แรงดันไพลอตต่ำ ทางระบายไพลอตอุดตัน หรือสปูลหลักติดขัด

เปลี่ยนคอยล์ AC เป็นคอยล์ DC ที่แรงดันเท่ากันได้หรือไม่

ไม่ได้ เว้นแต่ผู้ผลิตวาล์วจะรับรองคอยล์และตัวขับชุดนั้นไว้อย่างชัดเจน รุ่น AC และ DC อาจใช้ขดลวด ชิ้นส่วนบังสนาม พิกัดกำลัง ค่าความคลาดเคลื่อน และการออกแบบแม่เหล็กต่างกัน คอนเน็กเตอร์อาจมีวงจรเรียงกระแสหรือวงจรป้องกันอยู่ด้วย ต้องจับคู่รหัสสั่งซื้อของวาล์ว ตัวขับ คอยล์ แรงดัน และความถี่ให้ครบ

เหตุใดคอยล์โซลินอยด์จึงใช้กำลังมากกว่าในช่วงดึงเข้า

ขึ้นอยู่กับการออกแบบ โซลินอยด์ AC แบบทั่วไปอาจมีกระแสกระชากสูงกว่าก่อนอาร์มาเจอร์จะปิดช่องว่างอากาศ ไดรฟ์ DC อิเล็กทรอนิกส์อาจสั่งกระแสพีกโดยตั้งใจแล้วลดลงเป็นค่าค้าง ส่วนคอยล์ DC ทั่วไปที่ไม่มีอิเล็กทรอนิกส์ดังกล่าวไม่ได้สร้างรูปแบบ peak-and-hold ที่ควบคุมได้แบบเดียวกันโดยอัตโนมัติ

ไดโอดฟลายแบ็กทำให้วาล์วนิวเมติกช้าลงหรือไม่

ไดโอดอาจทำให้กระแสไฟฟ้าสลายช้าลงและทำให้การปล่อยอาร์มาเจอร์ล่าช้า ผลต่อจังหวะเวลาทางนิวเมติกยังขึ้นอยู่กับแรงสปริง กลไกวาล์ว ทางระบายไพลอต แรงดัน และการเคลื่อนที่ของสเตจหลัก ให้เลือกไดโอด TVS แคลมป์แอ็กทีฟ หรือวงจรป้องกันในตัวตามข้อกำหนดของวาล์วและอุปกรณ์เอาต์พุต อย่าถอดวงจรป้องกันโดยไม่ตรวจสอบ

อะไรทำให้โซลินอยด์วาล์วมีเสียงหึ่งหรือร้อนเกินไป

สาเหตุที่เป็นไปได้ ได้แก่ ความถี่หรือแรงดัน AC ไม่ถูกต้อง อาร์มาเจอร์นั่งเข้าตำแหน่งไม่ได้ อุณหภูมิแวดล้อมสูงเกินไป ใช้พิกัดรอบการทำงานผิด คอยล์ไม่ตรงรุ่น เอาต์พุตไดรฟ์ผิดปกติ หรือมีสิ่งปนเปื้อนเชิงกล ให้วัดแรงดันและกระแสขณะต่อใช้งาน ตรวจรหัสสั่งซื้อ และตรวจอาร์มาเจอร์กับโหลดนิวเมติกก่อนเปลี่ยนชิ้นส่วน
