วงจร meter-out ควบคุมความเร็วกระบอกสูบนิวเมติกโดยปล่อยให้ลมจ่ายเข้าสู่ห้องขับได้อย่างอิสระ ขณะที่วาล์วควบคุมอัตราการไหลทางเดียวจำกัดลมที่ออกจากห้องฝั่งตรงข้าม การควบคุมลมระบายทำให้เกิดแรงดันย้อนซึ่งต้านการเร่งอย่างฉับพลันและทำให้ปรับการเคลื่อนที่ได้ง่ายขึ้นเมื่อโหลดเปลี่ยน แต่ไม่ได้เปลี่ยนกระบอกสูบนิวเมติกให้เป็นเซอร์โวกำหนดตำแหน่ง

กล่าวอีกอย่างคือ การชักซ้ำได้ยังต้องมีระยะเผื่อแรงเพียงพอ ติดตั้งวาล์วถูกทิศ และทราบทางระบายที่แท้จริง ตัวเก็บเสียงอุดตัน คุชชั่นแน่นเกินไป หรือเข็มที่ปิดเกือบสุดอาจสร้างแรงดันย้อนจนกระบอกสูบหยุดกลางชัก

ประเด็นสำคัญ

  • SMC แสดงความสัมพันธ์ความเร็วกระบอกสูบกับอัตราการไหลเป็น s=28.8q/As = 28.8q/A เมื่อแรงดันขาเข้าคงที่
  • วาล์ว meter-out ทำให้การเคลื่อนที่เสถียรด้วยการจำกัดลมระบาย แต่แรงดันย้อนนั้นหักออกจากแรงสุทธิของกระบอกสูบด้วย
  • ติดตั้งวาล์วควบคุมทางเดียวใกล้พอร์ตกระบอกสูบทั้งสอง ปรับแต่ละทิศแยกกัน และตรวจสอบชักแรกหลังอัดแรงดันใหม่

วงจร Meter-out ควบคุมความเร็วกระบอกสูบอย่างไร?

SMC อธิบาย ว่าแรงขาออกของกระบอกสูบขึ้นกับแรงดัน ส่วนความเร็วขึ้นกับอัตราการไหล ความสัมพันธ์ในหน่วยอิมพีเรียลคือ s=28.8q/As = 28.8q/A โดย ss คือความเร็วลูกสูบเป็นนิ้วต่อวินาที qq คืออัตราการไหลเป็น SCFM และ AA คือพื้นที่ลูกสูบเป็นตารางนิ้ว ภายใต้สมมติฐานว่าแรงดันขาเข้าคงที่

การควบคุมอัตราการไหลแบบ meter-out คือการจัดวาล์วทางเดียวให้ลมไหลเข้า สู่ กระบอกสูบได้ค่อนข้างอิสระ แต่ใช้เข็มจำกัดลมที่ออกจากห้อง กระบอกสูบสองทางโดยทั่วไปต้องใช้วาล์วควบคุมหนึ่งตัวที่แต่ละพอร์ต เพราะชักด้านฝาและด้านก้านใช้พื้นที่และทางระบายต่างกัน

ที่ระดับห้องกระบอก อัตราการไหลเชิงเรขาคณิตที่ต้องใช้เพื่อรักษาความเร็วลูกสูบเป้าหมายคือ:

Qchamber=AeffectivevQ_{\mathrm{chamber}} = A_{\mathrm{effective}} \cdot v

QchamberQ_{\mathrm{chamber}} คืออัตราการไหลตามสภาวะในห้อง AeffectiveA_{\mathrm{effective}} คือพื้นที่ลูกสูบสำหรับชักยืดหรือพื้นที่วงแหวนสำหรับชักหด และ vv คือความเร็วลูกสูบ ข้อจำกัด meter-out กำหนดว่าปริมาตรในห้องที่ถูกแทนที่จะระบายออกได้เร็วเพียงใด ดังนั้นปิดเข็มมากขึ้นจะลดอัตราระบายและความเร็ว ส่วนเปิดเข็มจะเพิ่มทั้งสองค่าจนส่วนอื่นกลายเป็นคอขวด

การจัดวงจรนี้ควบคุมความเร็ว ไม่ใช่ตำแหน่งเชิงเรขาคณิต เซนเซอร์ปลายชักยืนยันว่าชักเสร็จได้ แต่วาล์วจำกัดที่ปรับด้วยมือไม่สามารถรักษาตำแหน่งกลางชักตามค่าคลาดเคลื่อนสากลได้ งานที่ต้องสั่งหลายตำแหน่ง ใช้โปรไฟล์ความเร็วหลายช่วง หรือชดเชยโหลด ควรประเมินระบบ proportional หรือ servo-pneumatic

ตัวแปรควบคุมที่มีประโยชน์ไม่ใช่จำนวนรอบเข็มเพียงอย่างเดียว แต่คือจุดทำงานแรงดัน-อัตราการไหลที่เกิดจากห้องกระบอก โหลด ช่องเปิดวาล์ว ท่อ วาล์วควบคุมทิศทาง และตัวเก็บเสียง การตั้งเดิมอาจให้ความเร็วต่างไปเมื่อสภาวะใดสภาวะหนึ่งเปลี่ยน

เหตุใดแรงดันย้อนจากลมระบายจึงทำให้การเคลื่อนที่เสถียร?

SMC ระบุว่าการควบคุมฝั่งระบายเป็นแนวทางที่ใช้ทั่วไป เพราะแรงดันย้อนช่วยกำกับความเร็วกระบอกสูบ ข้อจำกัดป้องกันไม่ให้แรงดันในห้องระบายยุบตัวทันที เมื่อโหลดเริ่มเคลื่อนเร็วขึ้นจึงพบแรงดันต้านสูงขึ้น แรงต้านนี้ช่วยลดการเร่ง แต่ไม่ทำให้ความเร็วเป็นอิสระจากโหลดหรือแรงดันจ่าย

สมดุลแรงแสดงข้อแลกเปลี่ยนอย่างชัดเจน:

Fnet=PdriveAdrivePexhaustAexhaustFloadFfrictionF_{\mathrm{net}} = P_{\mathrm{drive}}A_{\mathrm{drive}} - P_{\mathrm{exhaust}}A_{\mathrm{exhaust}} - F_{\mathrm{load}} - F_{\mathrm{friction}}

PdriveAdriveP_{\mathrm{drive}}A_{\mathrm{drive}} คือแรงจากห้องขับ ส่วน PexhaustAexhaustP_{\mathrm{exhaust}}A_{\mathrm{exhaust}} คือแรงต้านจากแรงดันฝั่งระบาย โหลดภายนอกและแรงเสียดทานใช้แรงที่เหลือ หากปิดเข็มมากเกินไป กระบอกสูบอาจช้าลง หยุดชั่วคราวใกล้จุดเริ่มเคลื่อน หรือหยุดก่อนถึงเซนเซอร์ปลายชัก

แรงดันย้อนทางระบาย คือแรงดันในห้องที่ต้านแรงขับระหว่างชักแบบ meter-out และเปลี่ยนตามแรงเสียดทานซีล มุมโหลด ปริมาตรท่อ และการเข้าสู่ช่วงคุชชั่น ดังนั้นค่าที่พิสูจน์กับสไลด์แนวนอนเปล่าอาจใช้ไม่ได้หลังเพิ่มโหลดหรือหมุนแกนเป็นแนวตั้ง

คู่มือ แรงดันย้อนในระบบนิวเมติก อธิบายสาเหตุระดับระบบ ในวงจร meter-out แรงดันย้อนบางส่วนเป็นสิ่งตั้งใจ แต่แรงดันย้อนที่มากเกินไปหรือแปรผันคือความขัดข้อง

เมื่อใดควรเลือก Meter-out?

คำแนะนำกระบอกสูบของ AutomationDirect ระบุว่านิยมใช้วาล์วควบคุมอัตราการไหลเพื่อจำกัดลมที่ออกจากกระบอกสูบ โดยปรับชักยืดและหดแยกกัน Meter-out เป็นจุดเริ่มต้นที่เหมาะสำหรับกระบอกสูบสองทาง โดยเฉพาะเมื่อแรงโน้มถ่วง ความเฉื่อย หรือแรงอื่นช่วยการเคลื่อนที่

ใช้ขอบเขตต่อไปนี้เป็นการคัดกรองทางวิศวกรรมเบื้องต้น:

สภาวะการเคลื่อนที่ การประเมิน Meter-out สิ่งที่ยังต้องตรวจ
โหลดแนวนอนที่แรงเสียดทานเปลี่ยน โดยทั่วไปเหมาะสม พฤติกรรมเริ่มเคลื่อน การจัดแนวไกด์ ระยะเผื่อแรง
แนวตั้งหรือโหลดช่วยการเคลื่อน โดยทั่วไปควรเลือก การยึดโหลด การหยุดปลอดภัย การเริ่มใหม่ ความเสี่ยงจากแรงโน้มถ่วง
ความเฉื่อยสูงใกล้ปลายชัก มีประโยชน์ต่อความเร็วช่วงเข้า ความสามารถคุชชั่นหรือโช้คอัพ
ความเร็วต่ำมาก อาจเกิด stick-slip กระบอกสูบแรงเสียดทานต่ำ ไกด์ ซีล การควบคุม proportional
โหลดต้านที่สะอาดและคาดเดาได้ อาจใช้ meter-in ความเสี่ยงเคลื่อนพุ่งและการทดสอบเต็มโหลด
วงจรระบายเร็ว ต้องทบทวนวงจร ทางระบายเฉพาะจุดอาจบายพาส meter-out ปกติ

ดูวิธีเลือกโดยละเอียดที่ การควบคุม meter-in เทียบ meter-out กฎสั้น ๆ คือ meter-out ให้แรงต้านฝั่งระบายแก่โหลดที่กำลังเคลื่อน ส่วน meter-in จำกัดลมเติมและอาจต้านโหลดที่ดึงลูกสูบเร็วกว่าลมขาเข้าไม่ได้

อย่างไรก็ตาม meter-out ไม่ใช่ฟังก์ชันยึดโหลดหรือความปลอดภัย บนแกนตั้ง การสูญเสียลม สายแตก วาล์วรั่ว หรือการแยกพลังงานเพื่อซ่อมบำรุงยังทำให้โหลดเคลื่อน ใช้วงจรที่ผ่านการประเมินความเสี่ยงและมาตรการยึดเชิงกลหรือนิวเมติกที่เหมาะสมเมื่อการเคลื่อนโดยไม่ตั้งใจเป็นอันตราย

กระบอกสูบต้องใช้อัตราระบายเท่าใด?

ISO 6358-1 กำหนดวิธีสภาวะคงที่สำหรับแสดงคุณลักษณะการไหลของชิ้นส่วนก๊าซอัด เพราะขนาดเกลียวหรือค่าอัตราการไหลแบบเปิดเต็มเพียงค่าเดียวไม่สามารถอธิบายวาล์ว meter-out ในทุกแรงดันขาเข้า ขาออก หรือตำแหน่งเข็ม ควรใช้กราฟผู้ผลิตหรือข้อมูล ISO 6358 ในการเลือกขั้นสุดท้าย

เริ่มจากเรขาคณิตกระบอกสูบ สำหรับเส้นผ่านศูนย์กลางกระบอก DD ก้าน dd และระยะชัก LL:

Acap=πD24,Arod=π(D2d2)4A_{\mathrm{cap}} = \frac{\pi D^2}{4}, \qquad A_{\mathrm{rod}} = \frac{\pi(D^2-d^2)}{4}

ปริมาตรกวาดคือ V=ALV = A \cdot L ด้านฝาใช้ AcapA_{\mathrm{cap}} และด้านก้านใช้ ArodA_{\mathrm{rod}} เนื่องจากพื้นที่ต่างกัน การให้เวลาชักยืดและหดเท่ากันมักต้องใช้ค่าการไหลต่างกัน

สำหรับการประมาณครั้งแรกจากปริมาตรห้องเป็นความต้องการลมอิสระมาตรฐาน ให้ใช้แรงดันสัมบูรณ์:

QN=AeffectivevPchamber,absPNQ_{N} = A_{\mathrm{effective}} \cdot v \cdot \frac{P_{\mathrm{chamber,abs}}}{P_{N}}

QNQ_N คืออัตราการไหลมาตรฐาน Pchamber,absP_{\mathrm{chamber,abs}} คือแรงดันสัมบูรณ์โดยประมาณในห้อง และ PNP_N คือแรงดันสัมบูรณ์อ้างอิงที่เลือก ต้องบันทึกสภาวะอ้างอิง เพราะ SCFM, ANR และ NL/min ในแค็ตตาล็อกอาจใช้ฐานอุณหภูมิและแรงดันต่างกัน

นี่เป็นเพียงการเลือกเบื้องต้น ขณะระบาย แรงดันในห้องเปลี่ยน การไหลอาจเกิด choked flow และค่าการนำของวาล์วเปลี่ยนตามการปรับ ISO 6358-3 ครอบคลุมลักษณะการไหลของระบบ รวมทั้งแบบ subsonic และ choked การเลือกขั้นสุดท้ายต้องรวมพอร์ต ข้อต่อ วาล์วควบคุม ท่อ วาล์วทิศทาง และตัวเก็บเสียง

เครื่องมือการเลือกขนาดกระบอกสูบเครื่องคำนวณอัตราการไหลที่กระบอกสูบต้องการป้อนขนาดกระบอก ก้าน ระยะชัก แรงดันทำงาน และเวลาเป้าหมาย เพื่อประมาณอัตราลมอิสระก่อนเลือกและปรับทาง meter-outอัตราการไหลที่ต้องใช้ = ปริมาตรกระบอก / เวลาเป้าหมาย × อัตราส่วนแรงดันเส้นผ่านศูนย์กลางกระบอกเส้นผ่านศูนย์กลางก้านความยาวระยะชักเวลาระยะชักเป้าหมายเปิดเครื่องคำนวณ

หากทราบอัตราการไหลแล้ว เครื่องคำนวณความเร็วกระบอกสูบ ใช้ตรวจย้อนกลับได้ เครื่องมือทั้งสองไม่ได้รับประกันความเร็วจริง แต่ช่วยกำหนดช่วงเริ่มต้นที่สมเหตุสมผลสำหรับเลือกชิ้นส่วนและทดสอบเดินระบบ

การติดตั้งและปรับ Meter-out

คำแนะนำวาล์วควบคุมอัตราการไหลของ Parker ระบุว่าลูกศรทางไหลเต็มของวาล์ว meter-out ต้องชี้เข้าหากระบอกสูบ และต้องลดแรงดันก่อนซ่อมพร้อมล็อกค่าที่เลือก ตรวจสัญลักษณ์หรือลูกศรของรุ่นจริง ไม่ตัดสินจากรูปทรงตัวเรือน

ติดตั้งและทดสอบตามลำดับนี้:

  1. แยกและระบายพลังงานนิวเมติกตามขั้นตอนเครื่องจักร รองรับโหลดแขวนด้วยวิธีอิสระ
  2. ยืนยันว่าวาล์วควบคุมทางเดียวแต่ละตัวปล่อยลมเข้าพอร์ตได้อิสระและจำกัดลมออกจากพอร์ตนั้น
  3. ติดตั้งที่พอร์ตกระบอกสูบหากทำได้ หากต้องติดตั้งกลางท่อ ให้ปริมาตรควบคุมสั้นและใช้ขนาดท่อที่อนุมัติ
  4. ตรวจพอร์ตระบายและตัวเก็บเสียงของวาล์วทิศทาง เพราะทั้งสองเป็นข้อจำกัดปลายทางใน meter-out
  5. เริ่มจากค่าความเร็วต่ำที่ผู้ผลิตกำหนด และห้ามบังคับเข็มชนบ่าวาล์ว
  6. เพิ่มแรงดันช้า ๆ กันคนออกจากเขตเคลื่อนที่ และ jog ทีละทิศภายใต้การควบคุม
  7. เปิดวาล์วระบายทีละน้อยจนความเร็วกลางชักภายใต้โหลดถึงเป้าหมาย
  8. ปรับอีกทิศแยกกัน แล้วจึงปรับคุชชั่นสำหรับช่วงท้ายของแต่ละชัก
  9. เดินซ้ำที่แรงดันจ่ายต่ำสุดและโหลดสูงสุดที่อนุมัติ
  10. ล็อกค่าและบันทึกรุ่น ทิศ จำนวนรอบจากจุดอ้างอิง แรงดัน โหลด และเวลาที่วัด

แค็ตตาล็อก Parker อธิบายวาล์ว meter-out มุมฉากสำหรับติดตรงพอร์ต พร้อมทางไหลย้อนอิสระและทางระบายที่ปรับได้ การติดที่พอร์ตช่วยลดปริมาตรอัดตัวระหว่างลูกสูบกับข้อจำกัด และทำให้ระบุวาล์วที่เกี่ยวข้องได้ง่ายระหว่างซ่อม

ให้ปรับตามอันตราย ไม่ใช่เพียงชักที่เร็วกว่า หากแรงโน้มถ่วงช่วยชักหด ต้องสร้างพฤติกรรมหดที่ปลอดภัยก่อนเร่งเวลาชักยืด สองทิศอาจมีโหลด พื้นที่ ความเสี่ยง และขีดจำกัดต่างกัน การตั้งเข็มเท่ากันจึงไม่ใช่เป้าหมายที่มีความหมาย

อะไรทำให้หยุด คืบ หรือชักแรกควบคุมไม่ได้?

Parker เตือนใน คำแนะนำ soft-start P33 ว่า meter-out อาจควบคุมได้ไม่ดีขณะระบบที่ไร้แรงดันกำลังเติมใหม่ หากฝั่งระบายยังไม่มีลมกัก ชักแรกอาจเร็วกว่ารอบถัดไป จึงต้องทดสอบการเริ่มระบบเป็นสภาวะแยก

อาการ สาเหตุเฉพาะ Meter-out ตรวจสิ่งใดก่อน แนวทางแก้
หยุดกลางชัก แรงดันย้อนมากหรือแรงขับต่ำ วัดแรงดันทั้งสองพอร์ต เปิดอย่างระวัง แก้โหลด แรงดัน หรือขนาดกระบอก
ลังเลแล้วกระโดด ซีลหรือไกด์ฝืด เทียบแรงดันเริ่มและขณะวิ่ง แก้แรงเสียดทาน คืนระยะเผื่อแรง
ความเร็วลดตามเวลา ตัวเก็บเสียงปนเปื้อน ตรวจทางระบาย เปลี่ยนชิ้นส่วนที่อุดตัน
ปรับเข็มแล้วมีผลน้อย วาล์วกลับทิศหรือมีคอขวดอื่น ตรวจลูกศรและช่วงปรับ แก้ทิศหรือข้อจำกัดจริง
เสถียรเพียงทิศเดียว โหลดหรือพื้นที่สองด้านต่างกัน ไล่ทางควบคุมทั้งสอง ปรับแต่ละทิศแยกกัน
ชักแรกเร็ว ห้องระบายยังไม่มีแรงดัน เทียบชักแรกกับรอบต่อมา ทบทวน soft start สถานะวาล์ว และลำดับ
ช้าช่วงปลาย คุชชั่นจำกัดมากเกิน เทียบความเร็วกลางและปลายชัก ปรับคุชชั่นหลัง meter-out
ช้าแม้เปิดเข็ม วาล์ว ท่อ ข้อต่อ หรือตัวเก็บเสียงจำกัด วัดแรงดันไดนามิกและทางระบาย เพิ่มขนาดข้อจำกัดหลัก

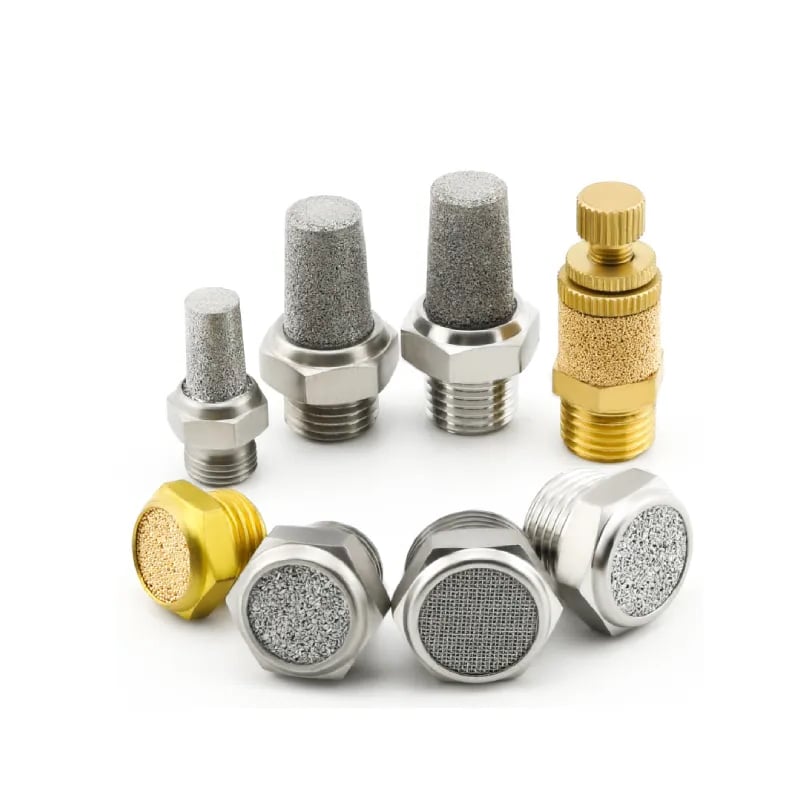

ตัวเก็บเสียงระบายลมนิวเมติกแบบโลหะเผาที่เพิ่มข้อจำกัดได้เมื่อเล็กเกินไปหรือสกปรก

ตัวเก็บเสียงเป็นส่วนหนึ่งของทางควบคุมการเคลื่อนที่ ไส้ปนเปื้อนจะเพิ่มแรงดันปลายทางวาล์วทิศทาง ลดช่วงปรับที่มีประโยชน์ และเปลี่ยนเวลาชักทั้งสอง คู่มือตัวเก็บเสียงนิวเมติก อธิบายการเลือกและบำรุงรักษาโดยไม่ถือว่าการถอดออกเป็นวิธีแก้ถาวร

ส่วนแรงดันจ่ายยุบ ท่อเล็ก ไกด์ฝืด หรือจังหวะเซนเซอร์กระทบทุกวิธีควบคุมความเร็ว ใช้ ขั้นตอนแก้ปัญหาการควบคุมการไหลของแอกชูเอเตอร์ การปรับ meter-out ไม่สามารถคืนแรงดันหรืออัตราการไหลที่ไม่เคยมาถึงวงจร

Meter-out กับคุชชั่นทำงานร่วมกันอย่างไร?

คำแนะนำคุชชั่นของ Festo อธิบายว่าการเลือกขึ้นกับมวล ความเร็ว ความเร่ง/การชะลอ แรงดัน และความต้านทานกระบอกสูบ วาล์ว meter-out ควบคุมช่วงชักส่วนใหญ่ ส่วนคุชชั่นจัดการการชะลอใกล้ปลายตำแหน่ง

พลังงานกระแทกเพิ่มตามกำลังสองของความเร็วตาม Ek=12mv2E_k = \frac{1}{2}mv^2 การเพิ่มความเร็วลูกสูบสองเท่าทำให้พลังงานจลน์เพิ่มสี่เท่าก่อนคิดงานจากแรงขับ การเปิดเข็มให้เร็วขึ้นจึงย้ายปัญหาการหยุดไปยังไม่กี่มิลลิเมตรสุดท้ายได้

ใช้ลำดับปรับดังนี้:

  1. ตั้งความเร็วกลางชักที่ปลอดภัยด้วย meter-out ภายนอก
  2. ปรับคุชชั่นให้เริ่มชะลอใกล้ปลายโดยไม่หยุดนาน
  3. ยืนยันว่าเซนเซอร์ปลายชักสวิตช์ได้เชื่อถือและลูกสูบไม่เด้ง
  4. ทดสอบซ้ำที่โหลดสูงสุดและแรงดันจ่ายต่ำสุด

อย่าใช้คุชชั่นที่เกือบปิดแทนการควบคุมความเร็วทั้งชัก และอย่าปิด meter-out จนทั้งชักคลานเพียงเพื่อแก้แรงกระแทกปลาย หากพลังงานเคลื่อนที่เกินพิกัดคุชชั่น ให้เลือกคุชชั่นใหญ่ขึ้น โช้คอัพภายนอก หรือลดความเร็วช่วงเข้า คู่มือคุชชั่นกระบอกสูบ อธิบายการคำนวณโดยละเอียด

คำถามที่พบบ่อยเกี่ยวกับวงจร Meter-out

คำตอบต่อไปนี้กำหนดขอบเขตใช้งานของวงจร meter-out แบบปรับมือ แยกการควบคุมความเร็วออกจากการกำหนดตำแหน่ง อธิบายว่าแรงดันย้อนใช้แรงอย่างไร และชี้สภาวะเริ่มระบบกับความเร็วต่ำที่ต้องแก้มากกว่าการปรับเข็ม

Meter-out เพิ่มความแม่นยำตำแหน่งกระบอกสูบหรือไม่?

ช่วยให้เวลาชักปลายถึงปลายซ้ำได้ดีขึ้นด้วยการลดการเร่ง แต่ไม่สร้างการกำหนดตำแหน่งวงปิด วาล์วปรับมือรับประกันตำแหน่งกลางชักแบบสากลไม่ได้ ใช้เซนเซอร์ปลายชักสำหรับชักสมบูรณ์ และประเมิน proportional หรือ servo-pneumatic เมื่อต้องสั่งตำแหน่งหรือชดเชยโหลด

Meter-out ลดแรงกระบอกสูบได้หรือไม่?

ได้ การจำกัดลมระบายเพิ่มแรงดันในห้องที่ไม่ขับ และแรงต้านนี้หักออกจากแรงห้องขับ หากกระบอกช้าหรือหยุดหลังปรับ ให้วัดแรงดันสองพอร์ตขณะเคลื่อนและทบทวนโหลด แรงเสียดทาน แรงดันจ่าย ขนาดกระบอก ความสามารถวาล์ว และทางระบายที่เหลือ

พอร์ตกระบอกสูบทั้งสองควรมีวาล์วควบคุมหรือไม่?

กระบอกสูบสองทางโดยทั่วไปใช้วาล์วควบคุมทางเดียวหนึ่งตัวต่อพอร์ตเพื่อปรับชักยืดและหดแยกกัน แต่ละตัวต้องปล่อยลมเข้าห้องได้อิสระและจำกัดลมออก ค่าไม่จำเป็นต้องเท่ากันเพราะพื้นที่ โหลด แรงโน้มถ่วง และเวลาเป้าหมายต่างกันได้

เหตุใดชักแรกจึงเร็วเกินไปหลังอัดแรงดันใหม่?

ห้องฝั่งระบายอาจยังไม่มีลมพอให้ข้อจำกัด meter-out สร้างแรงดันย้อนปกติ Parker เตือนสภาวะเติมนี้โดยเฉพาะ ต้องทบทวน soft start สถานะวาล์วทิศทาง ลำดับคืนแรงดัน และลอจิก แล้วตรวจชักแรกเป็นส่วนหนึ่งของการเริ่มเครื่องอย่างปลอดภัย

กระบอกสูบมาตรฐานวิ่งราบรื่นที่ความเร็วต่ำมากได้หรือไม่?

ไม่เสมอ แรงเสียดทานซีลและไกด์ทำให้ stick-slip เมื่อแรงสุทธิต่ำแม้ปรับลมระบายอย่างระวัง SMC มี แอกชูเอเตอร์ความเร็วต่ำและแรงเสียดทานต่ำ โดยเฉพาะ แสดงว่าการเคลื่อนที่ช้ามากเป็นปัญหาการออกแบบกระบอกสูบและการควบคุมการไหลร่วมกัน

บทสรุป

วงจร meter-out ควบคุมความเร็วกระบอกสูบด้วยการจำกัดลมที่ถูกแทนที่ให้ออกจากห้องที่ไม่ขับ แรงดันย้อนที่เกิดขึ้นต้านการเร่งจากโหลดและทำให้เข็มมีอำนาจควบคุม แต่แรงดันเดียวกันใช้แรงส่วนหนึ่งไป จึงต้องหาสมดุลจุดทำงานแรงดัน-อัตราการไหล ไม่ใช่จำกัดให้มากที่สุด

คำนวณจากพื้นที่กระบอก ความเร็วเป้าหมาย แรงดันสัมบูรณ์ และข้อมูลการไหลของชิ้นส่วน ติดตั้งวาล์วทางเดียวถูกทิศใกล้สองพอร์ต คิดรวมวาล์วทิศทางและตัวเก็บเสียง ปรับคุชชั่นแยก และทดสอบกับโหลดจริง ที่สำคัญต้องตรวจชักแรกหลังอัดแรงดันใหม่ เพราะอาจต่างจากทุกรอบถัดไป
