วาล์วโซลินอยด์นิวเมติกควบคุมการไหลของลมอัดในระบบอุตสาหกรรมอย่างไร?

วาล์วโซลินอยด์นิวเมติก คือวาล์วลมที่ทำงานด้วยไฟฟ้า ซึ่งเปลี่ยนเส้นทางลมอัดเมื่อคอยล์ได้รับสัญญาณควบคุม เมื่อเอาต์พุต PLC รีเลย์ หรือสวิตช์มือจ่ายไฟให้คอยล์ สนามแม่เหล็กจะขยับพลันเจอร์หรือชิ้นส่วนไพลอต จากนั้นวาล์วจะเชื่อมพอร์ตแรงดัน พอร์ตแอคชูเอเตอร์ และพอร์ตระบาย เพื่อให้กระบอกสูบ กริปเปอร์ หรือวงจรลมเปลี่ยนสถานะ

นั่นคือคำตอบสั้นๆ แต่คำตอบเชิงวิศวกรรมที่ใช้ได้จริงแคบกว่านั้น: คอยล์เป็นตัวเริ่มคำสั่ง แต่ฟังก์ชันพอร์ต แรงดันไพลอต ค่า Cv ทางระบาย คุณภาพลม และการเดินสายเป็นตัวตัดสินว่าแอคชูเอเตอร์จะเคลื่อนที่ทันเวลาจริงหรือไม่

ประเด็นสำคัญ

• Tameson อธิบายว่าวาล์วโซลินอยด์มี 2 ส่วนหลัก คือโซลินอยด์และตัววาล์ว
• CAGI ระบุว่าระบบลมอัดที่ออกแบบดีมักรักษาแรงดันตกจากทางออกคอมเพรสเซอร์ถึงจุดใช้งานไว้ภายใน 10%
• ให้เลือกขนาดวาล์วจากความต้องการของแอคชูเอเตอร์ก่อน แล้วจึงยืนยันแรงดันคอยล์ ฟังก์ชันพอร์ต ค่า Cv ทางระบาย และคุณภาพลม

จากประสบการณ์ของเรา ปัญหาวาล์วโซลินอยด์ส่วนใหญ่ในช่วงแรกไม่ได้เป็นปัญหา "วาล์วเสีย" ไฟคอยล์ติด ทุกคนจึงมองไปด้าน downstream แล้วสาเหตุจริงกลับเป็นคอยล์ 24 VDC ที่ถูกจ่ายจากโมดูลผิด ไซเลนเซอร์อุดตัน วาล์ว 5/2 ถูกใช้ในงานที่ต้องการตำแหน่งกลาง 5/3 หรือแรงดันที่จุดใช้งานยุบตัวระหว่างช่วงชัก

เครื่องมือวาล์วและอัตราการไหลเครื่องคำนวณอัตราการไหล Cvเปรียบเทียบ Cv ของวาล์ว อัตราการไหล และแรงดันตก ก่อนเลือกวาล์วโซลินอยด์นิวเมติกจากเกลียวพอร์ตเพียงอย่างเดียวQ = Cv x รากที่สอง(DeltaP x SG)โหมดคำนวณค่า Cvอัตราการไหลลดความดันเปิดเครื่องคำนวณ ->

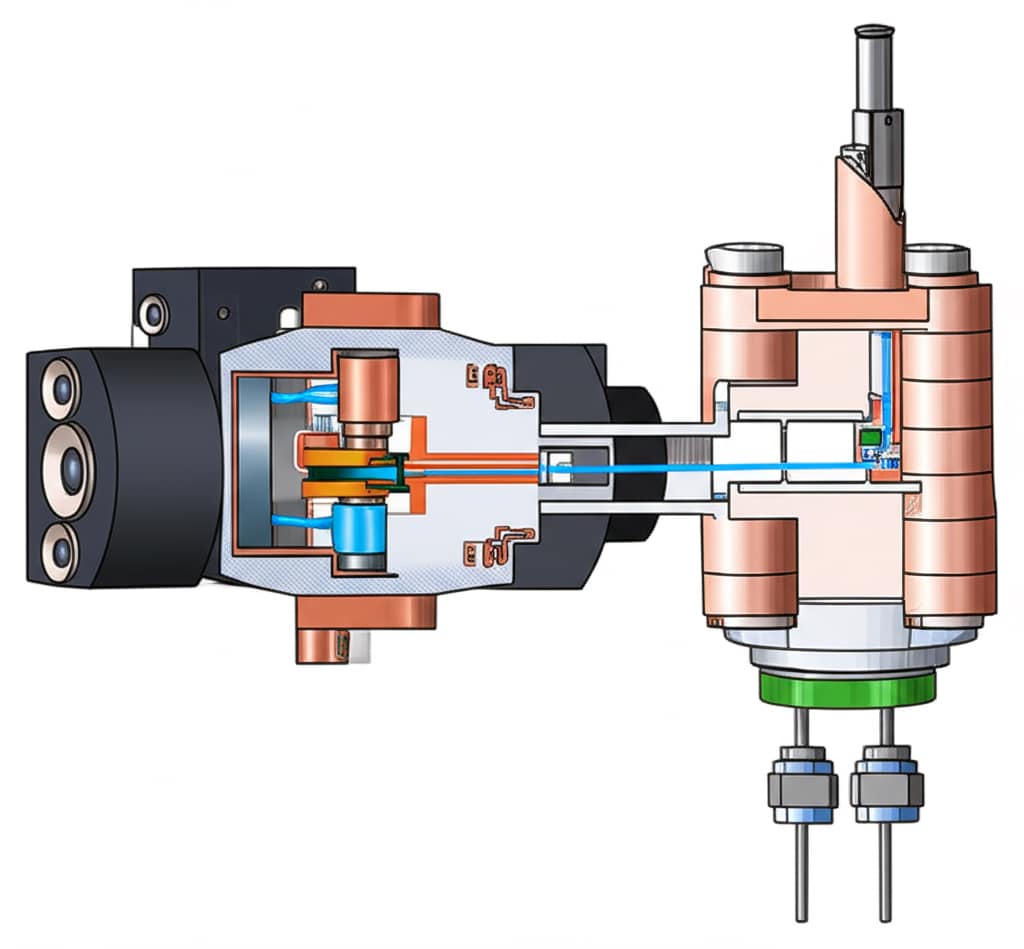

วาล์วโซลินอยด์นิวเมติกเปลี่ยนไฟฟ้าเป็นการไหลของลมอย่างไร?

วาล์วโซลินอยด์นิวเมติกเปลี่ยนไฟฟ้าเป็นเส้นทางลมด้วยการใช้คอยล์ขยับพลันเจอร์ armature, poppet หรือขั้นไพลอต Tameson อธิบายส่วนหลัก 2 ส่วนคือโซลินอยด์และตัววาล์ว ส่วน Parker แสดงวาล์วโซลินอยด์ในรูปแบบ 3, 4 และ 5 พอร์ต (Tameson, 2024; Parker, 2026)

ลำดับจำได้ง่ายดังนี้:

1. ตัวควบคุมส่งแรงดันไฟฟ้าไปยังคอยล์
2. กระแสไฟผ่านคอยล์สร้างสนามแม่เหล็ก
3. แรงแม่เหล็กขยับพลันเจอร์หรือชิ้นส่วนไพลอต
4. วาล์วเปลี่ยนว่าพอร์ตใดเชื่อมต่อกัน
5. ลมอัดเข้าสู่เส้นทางวงจรหนึ่ง ขณะที่อีกเส้นทางปิดหรือระบายออก

สำหรับวาล์ว 2/2 แบบง่าย นั่นอาจหมายถึงแค่เปิดหรือปิด สำหรับวาล์ว 3/2 แรงดันอาจต่อไปยังพอร์ตแอคชูเอเตอร์ในขณะที่พอร์ตระบายปิด สำหรับวาล์ว 5/2 พอร์ตกระบอกสูบด้านหนึ่งรับแรงดันและอีกด้านระบาย ดังนั้นคำว่า "วาล์วโซลินอยด์ทำงาน" ยังไม่พอสำหรับการวินิจฉัย พอร์ตใดเปลี่ยนสถานะ?

ในการทบทวน เรามักแยกคำถามด้านไฟฟ้าและด้านลมออกจากกัน อันดับแรก คอยล์ได้รับแรงดันและขั้วที่ถูกต้องหรือไม่ อันดับสอง สปูลหรือ poppet เลื่อนหรือไม่ อันดับสาม แอคชูเอเตอร์ได้รับแรงดันและอัตราการไหลพอในขณะที่ห้องตรงข้ามระบายหรือไม่ การข้ามลำดับนี้ทำให้เสียเวลา

ชิ้นส่วน	หน้าที่	อาการเมื่อขัดข้อง
คอยล์	สร้างแรงแม่เหล็ก	ไม่มีเสียง click, คอยล์ร้อน, เลื่อนอ่อน
พลันเจอร์หรือ armature	เริ่มการเคลื่อนที่เชิงกล	มีเสียง buzz, ติดขัด, เปิดช้า
สปูลหรือ poppet	เปลี่ยนช่องทางลม	พอร์ตผิดมีแรงดัน, รั่วภายใน
สปริงกลับ	กำหนดตำแหน่งเมื่อไม่จ่ายไฟ	วาล์วค้างตำแหน่งหรือกลับช้า
พอร์ตระบาย	ระบายด้านแอคชูเอเตอร์	หดช้า, แรงดันย้อน, เสียงระบายเปลี่ยน

ถ้าต้องการคำอธิบายขั้นไพลอตที่ลึกกว่า ให้อ่านคู่มือที่เกี่ยวข้องเรื่อง วาล์วนิวเมติกแบบควบคุมด้วยไพลอต บทความนี้เน้นการเลือกและแก้ปัญหาวาล์วที่รับคำสั่งด้วยโซลินอยด์

ตัวเลือกโครงสร้างวาล์ว: 2/2, 3/2, 5/2 และ 5/3

โครงสร้างวาล์วกำหนดว่าคำสั่งไฟฟ้าสามารถทำอะไรกับวงจรลมได้ ตัวอย่างเช่น วาล์วโซลินอยด์นิวเมติก 5/2 ของ Tameson มีพอร์ตเข้า 1 พอร์ต พอร์ตระบาย 2 พอร์ต และพอร์ตออก 2 พอร์ต ส่วนตัวอย่าง 3/2 ใช้ 3 พอร์ตและ 2 ตำแหน่ง (Tameson, 2024)

ก่อนอื่น วาล์ว 2/2 มี 2 พอร์ตและ 2 ตำแหน่ง ใช้สำหรับเปิด/ปิดการไหลของลม เป่าลม แยกแหล่งจ่ายแบบง่าย หรือสลับสุญญากาศเมื่อวงจรต้องการเพียงสถานะเปิดและปิด

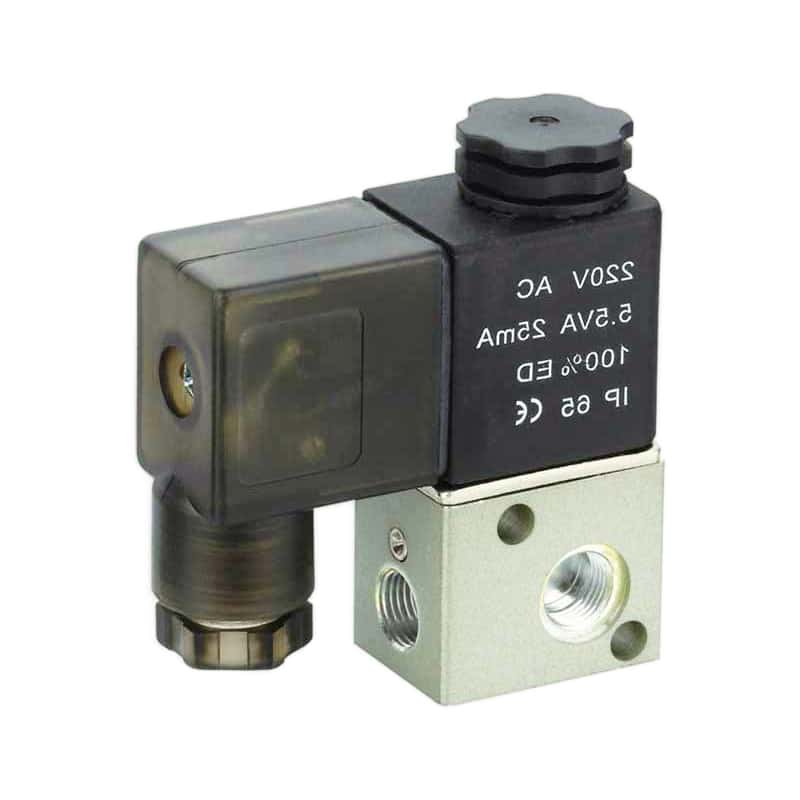

ถัดมา วาล์ว 3/2 มีทางแรงดัน ทางแอคชูเอเตอร์ และทางระบาย เป็นตัวเลือกทั่วไปสำหรับกระบอกสูบทางเดียว สัญญาณไพลอต การระบายลม หรือการทำงานลอจิกนิวเมติกขนาดเล็ก กลุ่ม วาล์วโซลินอยด์ 3V1 แบบ 3/2 อยู่ในกลุ่มควบคุมขนาดกะทัดรัดนี้

จากนั้น วาล์ว 5/2 มีพอร์ตแรงดันหนึ่งพอร์ต พอร์ตทำงานสองพอร์ต และพอร์ตระบายสองพอร์ต เป็นตัวเลือกปกติสำหรับกระบอกสูบสองทางและแกน rodless จำนวนมาก หากต้องการพื้นฐานการนำทางพอร์ต อ่าน คู่มือวาล์วนิวเมติก 4 ทาง 5 พอร์ต

สุดท้าย วาล์ว 5/3 เพิ่มตำแหน่งกลาง สถานะกลางนั้นอาจปิดพอร์ต ระบายพอร์ต หรือจ่ายแรงดันทั้งสองด้าน ขึ้นกับการออกแบบ ควรเลือกหลังจากตัดสินใจแล้วว่าโหลดต้องทำอะไรเมื่อไฟดับ หยุดฉุกเฉิน พักเครื่อง หรือมีการแทรกแซงด้วยมือ

วาล์ว direct-acting และวาล์วโซลินอยด์แบบไพลอต

วาล์วโซลินอยด์ direct-acting และวาล์วโซลินอยด์แบบไพลอตแก้โจทย์อัตราการไหลคนละแบบ Tameson ระบุว่าวาล์ว direct-acting ทำงานได้โดยไม่ต้องมีแรงดันต่าง ส่วนวาล์ว indirect หรือ pilot ต้องการแรงดันต่างประมาณ 0.5 bar และใช้แรงดันนั้นช่วยควบคุมอัตราการไหลที่สูงขึ้น (Tameson, 2024)

วาล์ว direct-acting ให้คอยล์ขยับชิ้นส่วนซีลโดยตรง โครงสร้างเรียบง่าย กะทัดรัด และเหมาะเมื่อวงจรมีอัตราการไหลต่ำ แรงดันต่างต่ำ หรือต้องทำงานตั้งแต่แรงดันศูนย์ สิ่งที่แลกมาคือแรง คอยล์ขนาดเล็กดึงได้เฉพาะช่องเปิดหรือพื้นที่ซีลที่จำกัด

วาล์วไพลอตใช้การทำงานไพลอตขนาดเล็กเพื่อเลื่อนขั้นหลักที่ใหญ่กว่า วิธีนี้ให้ความสามารถอัตราการไหลสูงขึ้นสำหรับวงจรกระบอกสูบ แมนิโฟลด์ และสถานีเครื่องจักร แต่เพิ่มเงื่อนไขหนึ่งข้อ: ขั้นไพลอตต้องมีแรงดันพอและทางไพลอตสะอาดเพื่อให้เลื่อนอย่างเชื่อถือได้

วาล์ว semi-direct อยู่ระหว่างสองกลุ่มนั้น หลายแบบทำงานจากแรงดันศูนย์ได้ แต่ยังใช้แรงดันช่วยเพื่ออัตราการไหลที่สูงขึ้น อย่าสรุปพฤติกรรมจากชื่อเรียก ให้ตรวจ datasheet

จุดเลือก	Direct-acting	ควบคุมด้วยไพลอต	Semi-direct
แรงดันขั้นต่ำ	มักทำงานจาก 0 ได้	ต้องการแรงดันไพลอตหรือแรงดันต่างที่กำหนด	มักทำงานจาก 0 ได้
ความสามารถอัตราไหล	ต่ำกว่า	สูงกว่า	ปานกลางถึงสูง
ความต้องการแรงคอยล์	สูงขึ้นตามขนาดช่องเปิด	ต่ำกว่าเพราะลมช่วยเลื่อนขั้นหลัก	มักสูงกว่าแบบ indirect
เหมาะที่สุด	อัตราไหลเล็ก สัญญาณไพลอต วงจรแรงดันต่ำ	กระบอกสูบใหญ่ขึ้น แมนิโฟลด์ อัตราไหลสูง	กรณีต้องการทั้งแรงดันต่ำและอัตราไหลสูงกว่า

สิ่งนี้หมายความว่าอย่างไรบนเครื่องจริง? ถ้าวาล์วมีเสียง click แต่กระบอกสูบแทบไม่วิ่ง คอยล์อาจไม่ใช่ข้อจำกัด ให้ตรวจว่าวาล์วชนิดนั้นต้องการแรงดันขั้นต่ำหรือไม่ ทางระบายอุดตันหรือไม่ และสปูลหลักมีอัตราการไหลตามที่ต้องการหรือไม่

จะเลือกขนาดวาล์วโซลินอยด์สำหรับอัตราการไหลลมอัดและความเร็วกระบอกสูบอย่างไร?

ให้เลือกขนาดวาล์วโซลินอยด์นิวเมติกจากอัตราการไหลที่แอคชูเอเตอร์ต้องใช้ ไม่ใช่จากขนาดเกลียวเพียงอย่างเดียว SMC ให้สูตร s = 28.8q / A ซึ่งความเร็วขึ้นกับอัตราการไหลของลมและพื้นที่ลูกสูบ ขณะที่ตารางเลือกของ Parker แสดงอัตราการไหลวาล์วตั้งแต่ Cv 0.01 ถึง 29.9 (SMC, 2026; Parker, 2026)

เครื่องมือการเลือกขนาดกระบอกสูบเครื่องคำนวณอัตราการไหลที่กระบอกสูบต้องการประเมินอัตราการไหลที่ต้องใช้จากเส้นผ่านศูนย์กลางกระบอก เส้นผ่านศูนย์กลางก้าน ระยะชัก แรงดันทำงาน และเวลาเดินชักเป้าหมาย ก่อนเลือกวาล์วโซลินอยด์อัตราการไหลที่ต้องใช้ = ปริมาตรกระบอก / เวลาเป้าหมาย × อัตราส่วนแรงดันเส้นผ่านศูนย์กลางกระบอกเส้นผ่านศูนย์กลางก้านความยาวระยะชักเวลาระยะชักเป้าหมายเปิดเครื่องคำนวณ ->

เริ่มจากการเคลื่อนที่ของแอคชูเอเตอร์ ขนาดกระบอก ระยะชัก แรงดันทำงาน โหลด ความยาวท่อ และเวลาเดินชักที่ต้องการจะกำหนดความต้องการลม จากนั้นตรวจวาล์ว ฟิตติ้ง เส้นผ่านศูนย์กลางในท่อ วาล์วควบคุมความเร็ว แมนิโฟลด์ และไซเลนเซอร์เป็นเส้นทางการไหลครบชุด

อย่างไรก็ตาม อย่าซื้อตามเกลียวพอร์ต วาล์ว 1/4 inch สองตัวอาจมีความสามารถไหลภายในต่างกันมาก เช่นเดียวกับแมนิโฟลด์: แต่ละสถานีอาจดูผ่านเกณฑ์ แต่ช่องจ่ายร่วมเล็กเกินไปสำหรับการทำงานพร้อมกัน

เครื่องมือวาล์วและอัตราการไหลเครื่องคำนวณแรงดันตกตรวจว่าความยาวท่อ ฟิตติ้ง และแรงดันตกที่จุดใช้งานทำให้วาล์วขาดลมระหว่างชักกระบอกเร็วหรือไม่แรงดันตก = C x L x Q^1.85 / (d^5 x P)อัตราการไหลความยาวท่อความยาวเทียบเท่าของข้อต่อเส้นผ่านศูนย์กลางในเปิดเครื่องคำนวณ ->

ใช้ลำดับนี้เมื่อเลือกขนาดวาล์วโซลินอยด์:

1. ระบุชนิดแอคชูเอเตอร์: กระบอกสูบทางเดียว กระบอกสูบสองทาง กระบอก rodless กริปเปอร์ ลมเป่า หรือวงจรไพลอต
2. ระบุการเคลื่อนที่: เวลาเดินหน้า เวลากลับ ทิศทางโหลด และความทำซ้ำที่ต้องการ
3. ประเมินอัตราการไหลจากขนาดกระบอก ระยะชัก แรงดัน และเวลาเดินชัก
4. เปรียบเทียบ Cv หรืออัตราการไหลที่ระบุของวาล์วผู้สมัครกับความต้องการนั้น
5. ตรวจทั้งทางจ่ายและทางระบาย รวมถึงไซเลนเซอร์และการควบคุม meter-out
6. ยืนยันช่วงแรงดันของวาล์ว ความต้องการไพลอตขั้นต่ำ และแรงดันคอยล์
7. วัดแรงดันที่จุดใช้งานเมื่อแอคชูเอเตอร์กำลังวิ่ง ไม่ใช่เฉพาะตอนเครื่องหยุดนิ่ง

หากต้องการคำนวณลึกขึ้น ใช้คู่มือเฉพาะเรื่อง ค่าสัมประสิทธิ์การไหล Cv เมื่อเลือกวิธีควบคุมความเร็ว ให้เชื่อมการเลือกวาล์วนี้กับ คู่มือ meter-in และ meter-out

การตรวจไฟฟ้าและสภาพแวดล้อมใดช่วยป้องกันปัญหาจุกจิก?

ปัญหาจุกจิกของวาล์วโซลินอยด์มักมาจากแรงดันไฟ ความร้อน สิ่งปนเปื้อน หรือแรงดันตก มากกว่าชื่อบนฉลากวาล์ว ISO 8573-1:2010 กำหนดชั้นความสะอาดลมอัดสำหรับอนุภาค น้ำ และน้ำมัน และ ISO ระบุว่าเวอร์ชัน 2010 ยังมีผลหลังการยืนยันปี 2017 (ISO, 2010)

ก่อนอื่น การตรวจไฟฟ้าเริ่มจากแรงดันคอยล์ ให้ตรงกับ AC หรือ DC แรงดันพิกัด duty cycle ชนิดขั้วต่อ การป้องกัน surge และความสามารถของเอาต์พุต PLC คอยล์ 24 VDC ที่จ่ายผิดแหล่งอาจแค่ส่งเสียงเบาๆ ร้อนเกิน หรือสั่นเมื่อมีโหลด และต้องตรวจตำแหน่งปุ่ม manual override ด้วย ฟังดูพื้นฐานเพราะมันเป็นพื้นฐานจริง

ประการที่สอง คุณภาพลมสำคัญเพราะวาล์วมีช่องว่างเคลื่อนที่เล็ก น้ำ ละอองน้ำมัน คราบท่อ เทปซีลเกลียว และฝุ่นอาจทำให้สปูลติดหรือพลันเจอร์ดึงหนัก วาง ชุด FRL ในตำแหน่งที่ปกป้องแมนิโฟลด์วาล์ว ไม่ใช่แค่จุดที่ดูเรียบร้อยในตู้

สุดท้าย การตรวจสภาพแวดล้อมรวมถึงอุณหภูมิ การล้างน้ำ ฝุ่น การสั่น แรงดึงสาย และตำแหน่งทางระบาย คอยล์อาจผ่านระดับป้องกันหนึ่ง แต่ขั้วต่อ cable gland หรือสายภาคสนามอาจเป็นจุดอ่อน ถ้าสถานีอยู่ใกล้น้ำ น้ำยาหล่อเย็น ฝุ่นผง เศษโลหะ หรือกลางแจ้ง ให้ยืนยันระดับป้องกันของทั้งชุดประกอบ

กฎภาคสนามข้อหนึ่ง: อย่าวินิจฉัยวาล์วจากตู้ไฟที่เปิดอยู่เท่านั้น ให้ดูวาล์วขณะเครื่องวิ่งรอบจริง ฟังทางระบาย สัมผัสความร้อนคอยล์หลังผ่านไปไม่กี่นาที วัดแรงดันที่ทางเข้าวาล์วระหว่างการเคลื่อนที่ สี่อย่างนี้พบความผิดปกติมากมายก่อนเปลี่ยนชิ้นส่วน

ทีมซ่อมบำรุงควรไล่ปัญหาวาล์วโซลินอยด์ที่ช้าหรือไม่สม่ำเสมอตามลำดับใด?

ให้ไล่จากคำสั่งไปจนถึงลมที่ถูกจ่าย CAGI ระบุว่าระบบที่ออกแบบดีมักมีแรงดันตกไม่เกิน 10% ระหว่างทางออกคอมเพรสเซอร์กับจุดใช้งานใดๆ และเตือนว่าไม่ควรเพิ่มแรงดันจ่ายออกจากคอมเพรสเซอร์เป็นปฏิกิริยาแรกเมื่อแรงดันที่จุดใช้งานต่ำ (CAGI, 2022)

เริ่มจากสัญญาณไฟฟ้าก่อน ยืนยันแรงดันที่คอยล์ระหว่างมีคำสั่งจริง ไม่ใช่เฉพาะที่ terminal block ตอนตัดโหลด หากคอยล์มี LED ให้ถือเป็นเบาะแส ไม่ใช่หลักฐาน LED อาจติดเมื่อแรงดันต่ำ สาย common ผิด หรือคอยล์ติดขัดเชิงกล

ถัดมาแยกทางลม ปุ่ม manual override ทำให้แอคชูเอเตอร์วิ่งหรือไม่ พอร์ตระบายเป่าแรงหรือไม่ ถอดไซเลนเซอร์ชั่วคราวแล้วความเร็วเปลี่ยนหรือไม่ เกจแรงดันตกเมื่อเคลื่อนที่หรือไม่ กระบอกสูบช้ามักชี้ไปที่ข้อจำกัดอัตราการไหล ทางระบายถูกปิดกั้น แหล่งจ่ายต่ำ ซีลบวม หรือปรับวาล์วความเร็วผิด

อาการ	การตรวจที่เป็นไปได้	สิ่งที่ไม่ควรสมมติ
คอยล์ร้อน	แรงดันผิด, duty cycle, ความร้อนแวดล้อม, พลันเจอร์ติด	ความร้อนอย่างเดียวพิสูจน์ว่าตัววาล์วเสีย
วาล์ว click แต่ไม่เคลื่อนที่	แหล่งจ่ายต่ำ, ต่อพอร์ตผิด, ทางระบายตัน, แอคชูเอเตอร์ติด	คำสั่งไฟฟ้าเพียงพอแล้ว
เคลื่อนช้าทิศเดียว	การตั้ง meter-out, ไซเลนเซอร์, ท่องอ, ทิศทางโหลด	สองทิศทางมีอัตราไหลเท่ากัน
สั่นหรือมีเสียง buzz	แรงดันต่ำ, ปัญหา AC shading, สิ่งปนเปื้อน, แรงดันไม่นิ่ง	คอยล์เป็นสาเหตุเดียว
ติดแบบสุ่ม	น้ำ, น้ำมัน, ฝุ่น, ซีลบวม, น้ำมันหล่อลื่นเก่า	การเปลี่ยนวาล์วแก้ปัญหาคุณภาพลมได้

หากงานใช้กระบอก rodless หรือกระบอกระยะชักยาว ให้ตรวจปริมาตรท่อและการจัดทางระบายด้วย ทางลมยาวเพิ่มความหน่วง ไซเลนเซอร์เล็กสร้างแรงดันย้อน วาล์วโซลินอยด์อาจถูกต้องทางไฟฟ้าแต่จำกัดเกินไปทางนิวเมติก

Checklist RFQ สำหรับเปลี่ยนวาล์วโซลินอยด์นิวเมติก

คำขอทดแทนที่ดีต้องระบุฟังก์ชัน อัตราไหล แรงดัน ไฟฟ้า และสภาพแวดล้อมก่อนถามราคา ตารางเลือกของ Parker ครอบคลุมวาล์ว 2, 3 และ 4 ทาง ตัวเลือก 2 และ 3 ตำแหน่ง และค่า Cv ตั้งแต่ 0.01 ถึง 29.9 ดังนั้นรูปถ่ายอย่างเดียวไม่พอสำหรับการเทียบรุ่น (Parker, 2026)

ส่งรายละเอียดเหล่านี้ก่อนขอทดแทนแบบตรงรุ่น:

รายการ RFQ	เหตุผลที่สำคัญ
ฟังก์ชันวาล์ว	2/2, 3/2, 5/2, 5/3, สถานะกลาง, สปริงกลับ, โซลินอยด์คู่
ขนาดพอร์ตและเกลียว	G, NPT, PT, ข้อต่อเมตริก, อินเทอร์เฟซแมนิโฟลด์
อัตราการไหล	Cv, Kv, NL/min, SCFM หรือรุ่นอ้างอิงในแคตตาล็อก
ช่วงแรงดัน	แรงดันทำงาน, แรงดันไพลอตขั้นต่ำ, ใช้สุญญากาศ, แรงดันกระชาก
ข้อมูลคอยล์	แรงดัน, AC หรือ DC, กำลังไฟ, ชนิดขั้วต่อ, การป้องกัน surge
สภาพแวดล้อม	อุณหภูมิ, ล้างน้ำ, ฝุ่น, สั่น, ใช้งานกลางแจ้ง
ความต้องการแอคชูเอเตอร์	bore, stroke, เวลา cycle เป้าหมาย, โหลด, จำนวนวาล์วที่ทำงานพร้อมกัน
อาการปัจจุบัน	เลื่อนช้า, คอยล์ร้อน, รั่ว, ติด, ไหม้ซ้ำ

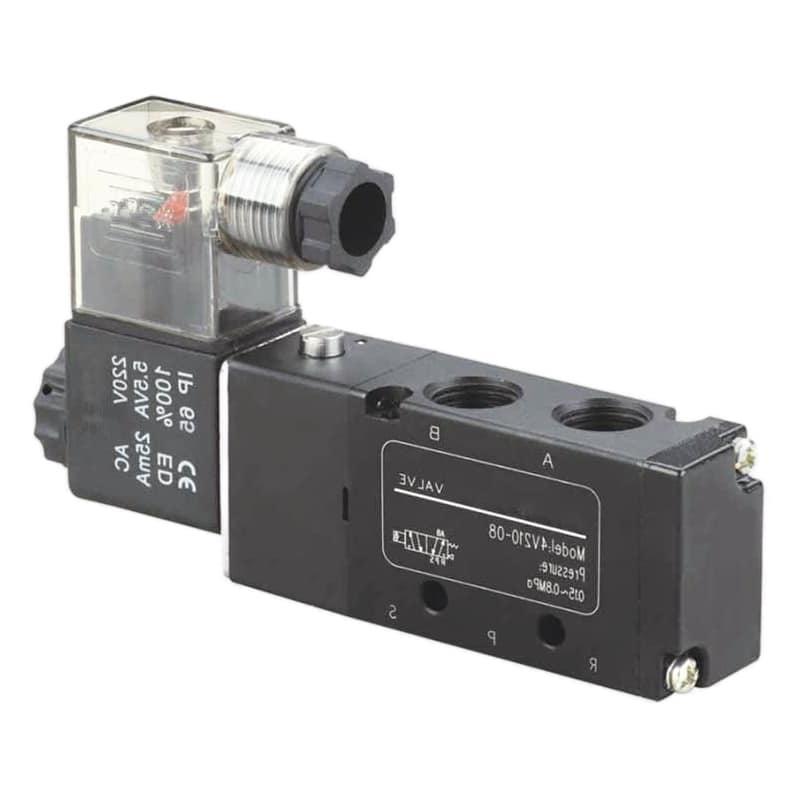

สำหรับบริบทผลิตภัณฑ์มาตรฐาน เริ่มจาก วาล์วโซลินอยด์นิวเมติก และ ตระกูลวาล์วควบคุมทิศทาง 200 Series หากต้องการทบทวนทางวิศวกรรมหรือการทดแทนที่ยังไม่ชัด ให้ส่ง checklist ผ่าน ติดต่อเรา พร้อมภาพฉลากวาล์ว แมนิโฟลด์ ขั้วต่อสาย พอร์ตระบาย และแอคชูเอเตอร์

การตรวจสุดท้ายคือความเข้ากันได้ขณะเครื่องเคลื่อนที่ วาล์วทดแทนอาจตรงกับเกลียว แรงดันไฟ และรูปแบบติดตั้ง แต่ยังไม่ผ่าน cycle หากค่า Cv ความสามารถทางระบาย หรือแรงดันไพลอตขั้นต่ำต่างกัน นั่นคือจุดที่ของถูกกลายเป็นแพง

สรุป

วาล์วโซลินอยด์นิวเมติกควบคุมลมอัดด้วยการใช้แรงไฟฟ้าเปลี่ยนตำแหน่งวาล์ว คอยล์เริ่มการทำงาน ส่วนฟังก์ชันพอร์ต การออกแบบสปูลหรือ poppet แรงดันไพลอต ค่า Cv ทางระบาย คุณภาพลม และการเดินสายเป็นตัวกำหนดผลลัพธ์

หากแอคชูเอเตอร์ช้า ผิดจังหวะ หรือไม่น่าเชื่อถือ อย่าเริ่มจากการเปลี่ยนชิ้นส่วน ให้เริ่มจากวงจร: คำสั่ง คอยล์ การเลื่อน แรงดันจ่าย ทางระบาย โหลดแอคชูเอเตอร์ และคุณภาพลม ลำดับนี้ช่วยให้ทีมซ่อมบำรุงหาสาเหตุจริงได้เร็วกว่า

คำถามที่พบบ่อยเกี่ยวกับวาล์วโซลินอยด์นิวเมติก

วาล์วโซลินอยด์นิวเมติกคืออะไร?

วาล์วโซลินอยด์นิวเมติกคือวาล์วที่ทำงานด้วยไฟฟ้าเพื่อควบคุมเส้นทางลมอัด ใช้คอยล์และพลันเจอร์ poppet สปูล หรือขั้นไพลอตที่เคลื่อนที่เพื่อเชื่อมหรือปิดกั้นพอร์ตแรงดัน พอร์ตแอคชูเอเตอร์ และพอร์ตระบาย วาล์วอาจเป็น 2/2, 3/2, 5/2, 5/3, direct-acting, pilot-operated หรือ semi-direct ตามวงจร

วาล์วโซลินอยด์ 3/2 ต่างจาก 5/2 อย่างไร?

วาล์ว 3/2 มี 3 พอร์ตและ 2 ตำแหน่ง โดยทั่วไปคือแรงดัน แอคชูเอเตอร์ และระบาย มักใช้ควบคุมกระบอกสูบทางเดียวหรือสัญญาณไพลอต วาล์ว 5/2 มี 5 พอร์ตและ 2 ตำแหน่ง โดยทั่วไปประกอบด้วยแรงดัน พอร์ตแอคชูเอเตอร์ 2 พอร์ต และพอร์ตระบาย 2 พอร์ตสำหรับกระบอกสูบสองทาง

ทำไมวาล์วโซลินอยด์มีเสียง click แต่กระบอกสูบไม่เคลื่อนที่?

เสียง click หมายความว่าคอยล์หรือพลันเจอร์อาจกำลังขยับ แต่ไม่ได้พิสูจน์ว่าแอคชูเอเตอร์ได้รับอัตราการไหลที่ใช้งานได้ ให้ตรวจแรงดันจ่ายระหว่างการเคลื่อนที่ การต่อพอร์ต สถานะ manual override ไซเลนเซอร์อุดตัน วาล์ว meter-out แรงดันไพลอต โหลดแอคชูเอเตอร์ และฟังก์ชันวาล์วที่เลือกตรงกับกระบอกสูบหรือไม่

วาล์วโซลินอยด์นิวเมติกต้องใช้ลมสะอาดหรือไม่?

ต้องใช้ ISO 8573-1 กำหนดชั้นความบริสุทธิ์ลมอัดสำหรับอนุภาค น้ำ และน้ำมัน ในทางปฏิบัติ ฝุ่น น้ำ ละอองน้ำมัน คราบท่อเก่า และวัสดุซีลเกลียวทำให้พลันเจอร์และสปูลขนาดเล็กติดได้ วางการกรองและการปรับแรงดันให้ใกล้พอเพื่อปกป้องแมนิโฟลด์วาล์วและแอคชูเอเตอร์ด้าน downstream

จะเลือกขนาดวาล์วโซลินอยด์ที่ถูกต้องอย่างไร?

เริ่มจากความต้องการของแอคชูเอเตอร์: bore, stroke, แรงดันทำงาน, เวลาเดินชักที่ต้องการ, โหลด และจำนวนวาล์วที่ทำงานพร้อมกัน จากนั้นเปรียบเทียบ Cv หรืออัตราไหลของวาล์ว ขนาดพอร์ต เส้นผ่านศูนย์กลางในท่อ ความสามารถแมนิโฟลด์ ไซเลนเซอร์ และแรงดันตก สูตรความเร็วของ SMC เชื่อมความเร็วกระบอกสูบกับอัตราการไหลและพื้นที่ลูกสูบ ดังนั้นการเลือกขนาดวาล์วต้องตามความต้องการการเคลื่อนที่

ควรใช้วาล์ว direct-acting หรือวาล์วโซลินอยด์แบบไพลอต?

ใช้วาล์ว direct-acting สำหรับอัตราไหลเล็ก สัญญาณไพลอต และกรณีที่ต้องทำงานจากแรงดันศูนย์ ใช้วาล์วแบบไพลอตเมื่อวงจรต้องการอัตราไหลหลักมากขึ้นและมีแรงดันไพลอตหรือแรงดันต่างตามพิกัดเพียงพอ ใช้ datasheet ไม่ใช่ชื่อหมวดเพียงอย่างเดียว เพื่อยืนยันแรงดันขั้นต่ำและความสามารถอัตราการไหล

แหล่งข้อมูล

• Tameson: ประเภทโซลินอยด์วาล์ว, แนวทางวาล์ว แบบขับตรง แบบขับอ้อม แบบกึ่งขับตรง แบบปกติเปิด และแบบปกติปิด และแรงดันต่าง 0.5 bar เข้าถึงเมื่อ 2026-07-08
• Tameson: วาล์วควบคุมทิศทางในระบบนิวเมติก, ตัวอย่างการต่อวาล์วโซลินอยด์นิวเมติก 5/2 และ 3/2 เข้าถึงเมื่อ 2026-07-08
• Parker: แค็ตตาล็อกผลิตภัณฑ์นิวเมติก 0600P-E, ตารางเลือกวาล์วตามอัตราไหล จำนวนพอร์ต ตัวกระทำ ช่วงแรงดัน และ Cv เข้าถึงเมื่อ 2026-07-08
• SMC: การควบคุมอัตราการไหลของกระบอกสูบ, สูตรความเร็วกระบอกสูบและหมายเหตุการควบคุมอัตราไหลด้านระบาย เข้าถึงเมื่อ 2026-07-08
• CAGI: เอกสารสรุปทางเทคนิคเรื่องแรงดันตก, แนวทางแรงดันตก 10% และคำแนะนำ troubleshooting เบื้องต้น เข้าถึงเมื่อ 2026-07-08
• ISO 8573-1:2010, ชั้นความบริสุทธิ์ลมอัดสำหรับอนุภาค น้ำ และน้ำมัน ซึ่งยังมีผลหลังการยืนยันปี 2017 เข้าถึงเมื่อ 2026-07-08
• AutomationDirect: การทำความเข้าใจพอร์ตและจำนวนทางของวาล์วนิวเมติก, วิดีโออ้างอิงเรื่องชื่อพอร์ตและจำนวนทางของวาล์ว เข้าถึงเมื่อ 2026-07-08
