เสียงรบกวนอะคูสติกอาจส่งผลต่อระบบนิวเมติกได้สามด้าน เมื่อทำงานเป็นกะยาวและมีรอบการทำงานเร็วซ้ำ ๆ เสียงดังอาจทำให้ผู้ปฏิบัติงานสัมผัสเสียงที่เป็นอันตราย และบดบังสัญญาณเตือนหรือคำเตือนที่พูดจากจุดปฏิบัติงาน นอกจากนี้ยังอาจบ่งชี้ว่าการไหลของอากาศหรือสภาพชิ้นส่วนเปลี่ยนไป และเผยให้เห็นแรงกระแทกหรือการสั่นสะเทือนที่เกิดขึ้นใหม่ อย่างไรก็ตาม เสียงเพียงอย่างเดียวไม่ได้พิสูจน์ว่ากระบอกสูบ วาล์ว หรือซีลเสีย

คำถามที่ควรถามไม่ใช่เพียง “เครื่องจักรดังแค่ไหน?” ให้ระบุเหตุการณ์และตำแหน่งวัดก่อน จากนั้นเปรียบเทียบแรงดันและอัตราการไหลกับเวลาชักและตำแหน่ง พร้อมบันทึกการเปลี่ยนแปลงของการสั่นสะเทือนที่เกิดขึ้นพร้อมกัน ขอบเขตการตรวจสอบที่เป็นระบบนี้ช่วยไม่ให้การประเมินความปลอดภัยด้านการได้ยินกลายเป็นการวินิจฉัยสมรรถนะเครื่องจักรโดยไม่มีหลักฐานรองรับ

เสียงรบกวนเป็นหลักฐาน ไม่ใช่คำตัดสิน

ประเด็นสำคัญ

  • NIOSH แนะนำขีดจำกัด 85 dBA สำหรับการสัมผัสเสียงจากการทำงาน 8 ชั่วโมง โดยเวลาที่อนุญาตจะลดลงครึ่งหนึ่งเมื่อระดับเสียงเพิ่มขึ้นทุก 3 dB
  • รอบการทำงานที่ดังขึ้นอาจบ่งชี้ความขัดข้องได้หลายแบบ แต่เสียงเพียงอย่างเดียวไม่สามารถระบุได้ว่าเกิดความขัดข้องแบบใด
  • ตรวจสอบมาตรการควบคุมเสียงทุกด้านกับแรงดันต้านด้านระบายลมและความเร็วกระบอกสูบ ตรวจซ้ำระยะเผื่อแรง สัญญาณเตือน และการเคลื่อนที่ของเครื่องจักรที่ปลอดภัยด้วย

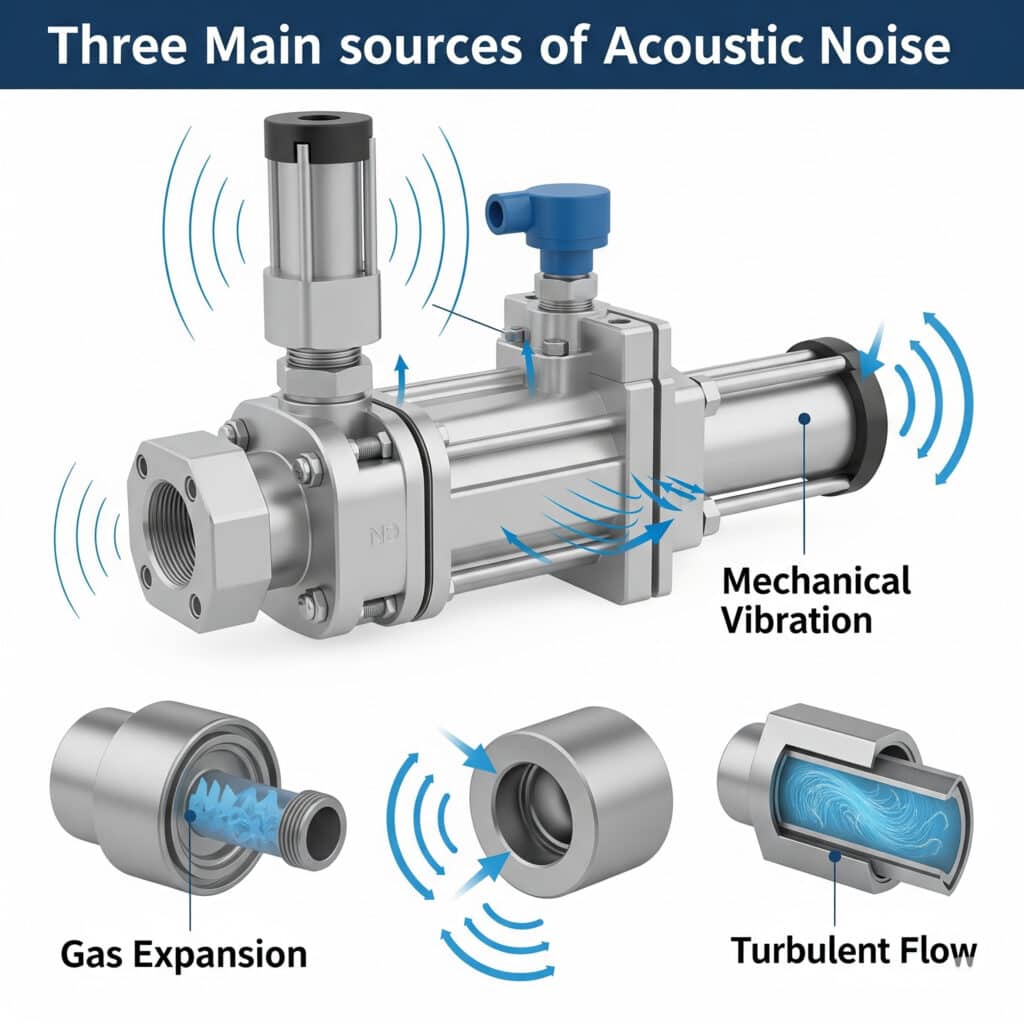

แผนผังอย่างง่ายของแหล่งกำเนิดเสียงรบกวนในระบบนิวเมติก รวมถึงการขยายตัวของอากาศอัด การไหลแบบปั่นป่วน และการสั่นสะเทือนทางกล

เสียงรบกวนในระบบนิวเมติกอาจเริ่มจากทางเดินอากาศหรือโครงสร้างทางกล แผนผังนี้มีไว้เพื่อประกอบความเข้าใจ ต้องยืนยันแหล่งกำเนิดจริงภายใต้สภาวะการทำงานของเครื่องจักร

เสียงรบกวนอะคูสติกเปลี่ยนแปลงอะไรในระบบนิวเมติกจริง?

NIOSH กำหนดค่าการสัมผัสเสียงจากการทำงานที่แนะนำไว้ที่ 85 dBA โดยเฉลี่ยตลอด 8 ชั่วโมง และถือว่าการสัมผัสเสียงซ้ำที่ระดับดังกล่าวหรือสูงกว่าเป็นอันตราย (NIOSH, 2024). ขีดจำกัดนี้ใช้ประเมินความเสี่ยงต่อการได้ยิน ไม่ได้กำหนดอัตราการไหลที่ยอมรับได้ของวาล์ว ความเร็ว ความแม่นยำในการกำหนดตำแหน่ง หรืออายุการใช้งานของชิ้นส่วน

อย่างไรก็ตาม เสียงรบกวนยังส่งผลต่อการผลิตได้ในทางปฏิบัติ:

  • การสัมผัสเสียงของผู้ปฏิบัติงาน: ระดับเสียงสูงซ้ำ ๆ อาจทำลายการได้ยิน การสัมผัสเสียงขึ้นอยู่กับระดับเสียง ระยะเวลา ความถี่ และตำแหน่งของผู้ปฏิบัติงานระหว่างกะ
  • การสื่อสารและการรับรู้สถานการณ์: เสียงพื้นหลังที่ดังอาจทำให้ได้ยินคำพูด สัญญาณเตือน และสัญญาณแจ้งเหตุได้ยากขึ้น NIOSH ระบุว่าการรับรู้สถานการณ์ที่ลดลงอาจมีส่วนทำให้เกิดเหตุการณ์ในสถานที่ทำงาน (NIOSH, 2024).
  • การตรวจจับความขัดข้อง: เสียงฟู่ เสียงกระแทก เสียงหึ่ง หรือเสียงจากแผงที่ก้องขึ้นใหม่ อาจเผยให้เห็นว่าเครื่องจักรเปลี่ยนไป โดยเฉพาะเมื่อเปรียบเทียบกับค่าฐานของเครื่องที่ทำงานปกติ
  • สมรรถนะการเคลื่อนที่: ตัวเก็บเสียงที่อุดตันหรือทางระบายลมที่คับแคบอาจทำให้เครื่องจักรเงียบลง แต่เพิ่มแรงดันต้านและทำให้แอกชูเอเตอร์เคลื่อนที่ช้าลง
  • ภาระงานบำรุงรักษา: การรั่วเป็นช่วง ๆ แคลมป์ยึดที่หลวม ชุดกันกระแทกที่สึก และท่อที่กระแทกกับชิ้นส่วน อาจก่อเสียงก่อนที่จะทำให้สายการผลิตหยุดอย่างชัดเจน

จากประสบการณ์ของเราในการทบทวนงานประยุกต์ใช้นิวเมติก การแบ่งประเด็นเบื้องต้นที่มีประโยชน์ที่สุดคือ ปัญหานั้นเกี่ยวกับข้อกำหนดด้านความปลอดภัยหรือการวินิจฉัยความขัดข้อง เครื่องวัดอาจแสดงให้เห็นว่ารอบการทำงานเปลี่ยนไป แต่ไม่สามารถระบุได้เองว่าเป็นการรั่ว พัลส์ระบายลมจากวาล์ว แรงกระแทกของกระบอกสูบ หรือแผงครอบที่สั่น ต้องยืนยันสมมติฐานด้วยการวัดอีกช่องทางหนึ่ง

ระดับความดันเสียง ระดับกำลังเสียง และการสัมผัสเสียงไม่ใช่สิ่งเดียวกัน

NIST ใช้ 20 µPa เป็นความดันเสียงอ้างอิงในอากาศ ขณะที่ ISO 3744 ใช้การวัดบนพื้นผิวที่ล้อมรอบแหล่งกำเนิดเพื่อหากำลังเสียง (NIST; ISO 3744:2025). ปริมาณทั้งสองอธิบายขอบเขตการวัดที่ต่างกัน ดังนั้นการรายงานเพียงตัวเลขตามด้วย “dB” จึงไม่ครบถ้วน

ระดับความดันเสียง ณ จุดวัดกำหนดได้ดังนี้:

Lp=20log10(prmsp0)L_p = 20 \log_{10}\left(\frac{p_{\mathrm{rms}}}{p_0}\right)

LpL_p คือระดับความดันเสียงเป็นเดซิเบล prmsp_{\mathrm{rms}} คือค่าความดันเสียง RMS ตลอดช่วงเวลาที่ระบุ และ p0p_0 คือ 20 µPa ในอากาศ ผลการวัดยังต้องระบุตำแหน่งไมโครโฟน การถ่วงน้ำหนักความถี่ การตอบสนองตามเวลา เหตุการณ์ขณะทำงาน และสภาวะเสียงพื้นหลัง

ปริมาณที่วัด การใช้งานที่เหมาะสม ข้อมูลที่ขาดหากรายงานเพียงลำพัง
dBA ณ จุดคงที่ เปรียบเทียบเสียง ณ ตำแหน่งทดสอบหรือตำแหน่งผู้ปฏิบัติงานเดียวกัน การสัมผัสเสียงรายวันโดยไม่มีประวัติตามเวลา
ปริมาณเสียงสะสมส่วนบุคคลหรือ TWA ประเมินการสัมผัสเสียงตลอดงานและสถานที่ต่าง ๆ ไม่ทราบว่าชิ้นส่วนใดในระบบนิวเมติกเป็นแหล่งเสียง
ระดับกำลังเสียง เปรียบเทียบการปล่อยเสียงภายใต้วิธีทดสอบที่กำหนด ระดับเสียง ณ ตำแหน่งเฉพาะของผู้ปฏิบัติงาน
ระดับพีกหรือระดับสูงสุด จับเหตุการณ์กระแทกหรือระบายลมช่วงสั้น ๆ ระยะเวลาและความถี่ของเหตุการณ์
สเปกตรัมหรือสเปกโตรแกรม แยกโทนเสียง การไหลแบบบรอดแบนด์ แรงกระแทก และเหตุการณ์ที่เปลี่ยนแปลง ไม่สามารถระบุสาเหตุหลักได้หากไม่มีข้อมูลแรงดัน คำสั่ง หรือการสั่นสะเทือน

ข้อกำหนด OSHA สำหรับอุตสาหกรรมทั่วไปแสดงให้เห็นความแตกต่างนี้ โดยใช้ 85 dBA TWA ตลอด 8 ชั่วโมงเป็นระดับที่ต้องเริ่มมาตรการอนุรักษ์การได้ยิน และ 90 dBA TWA ตลอด 8 ชั่วโมงเป็นขีดจำกัดการสัมผัสที่อนุญาต พร้อมอัตราแลกเปลี่ยน 5 dB (OSHA 29 CFR 1910.95). NIOSH แนะนำ 85 dBA ตลอด 8 ชั่วโมงโดยใช้อัตราแลกเปลี่ยน 3 dB ค่าเหล่านี้เป็นกรอบประเมินการสัมผัสเสียง ไม่ใช่ค่าพิกัดของชิ้นส่วนนิวเมติก

แยกขอบเขตการวัดเหล่านี้ออกจากกัน

เสียงรบกวนในระบบนิวเมติกเกิดจากที่ใด?

SMC ระบุค่าลดเสียง 30 dB(A) สำหรับตัวเก็บเสียงซีรีส์ AN บางรุ่น ซึ่งยืนยันว่าการระบายลมของวาล์วอาจเป็นแหล่งกำเนิดเสียงสำคัญที่ควบคุมได้ และแสดงให้เห็นว่าค่าการลดเสียงต้องอ้างอิงตามรุ่น (ตัวเก็บเสียง SMC ซีรีส์ AN). เสียงรบกวนของระบบนิวเมติก คือเสียงที่แพร่ผ่านอากาศและโครงสร้างซึ่งเกิดจากเครื่องจักรทั้งระบบหลังติดตั้ง ไม่ใช่เฉพาะจากพอร์ตระบายลม

ไอพ่นระบายลมและข้อจำกัดภายใน

เมื่อวาล์วควบคุมทิศทางสลับสถานะ ห้องหนึ่งจะรับลม ขณะที่อีกห้องระบายลมผ่านทางเดินของวาล์วและอุปกรณ์ที่ต่ออยู่ ช่องทางเหล่านี้อาจสร้างเสียงจากการไหลแบบบรอดแบนด์ ผลการวัดขึ้นอยู่กับอัตราส่วนแรงดัน อัตราการไหลเชิงมวล รูปทรงทางระบายลม อุปกรณ์ด้านปลายทาง และสภาพแวดล้อม การไหลแบบสำลักจำกัดอัตราการไหลผ่านข้อจำกัด แต่ไม่ได้กำหนดระดับเสียงสากล คู่มือ การไหลแบบสำลักในระบบนิวเมติก อธิบายขอบเขตการไหลนี้โดยละเอียด

การรั่ว

เสียงฟู่ต่อเนื่องระหว่างช่วงหยุดที่สั่งไว้ อาจบ่งชี้ว่าอากาศรั่วจากข้อต่อหรือท่อหลังการเคลื่อนที่หยุดลงและสถานะวาล์วควรคงที่ สาเหตุอื่นอาจเป็นบ่าวาล์ว ซีลกระบอกสูบ หรือจุดเป่าลมที่เปิดอยู่ เสียงช่วยระบุตำแหน่งโดยคร่าว ๆ แต่ไม่ยืนยันการรั่ว ให้ใช้การทดสอบแยกวงจร การตรวจการลดลงของแรงดัน การวัดอัตราการไหล หรือการตรวจด้วยอัลตราโซนิก

อย่าสรุปว่าเสียงความถี่สูงทุกเสียงคือการรั่ว พอร์ตระบายลมขนาดเล็ก ช่องระบายของวงจรไพลอต และตัวควบคุมการไหลที่เปิดเพียงบางส่วน อาจสร้างเสียงฟู่คล้ายกันได้ในระหว่างการทำงานปกติ

จังหวะเวลาคือเบาะแสแรก เสียงยังคงอยู่หลังสิ้นสุดการเคลื่อนที่ตามคำสั่งหรือไม่?

แรงกระแทกทางกล

การกระทบที่ปลายชักอาจสร้างเหตุการณ์เสียงที่สั้นและดังมาก เช่นเดียวกับปากคีบกระแทกชิ้นงานหรือท่อกระแทกแผงครอบ ให้เปรียบเทียบเสียงกับบันทึกตำแหน่งและเวลาชักที่ซิงโครไนซ์กัน จากนั้นตรวจสอบการกันกระแทกและความเร็วจริงเทียบกับมวลที่เคลื่อนที่ แรงดันจ่าย จุดหยุดภายนอก และพฤติกรรมปลายชักที่ต้องการ

การลดเสียงโดยไม่แก้พลังงานกระแทกอาจเพียงซ่อนอาการเท่านั้น

การสั่นสะเทือนที่ส่งผ่านโครงสร้าง

แมนิโฟลด์ แบร็กเก็ต แผงครอบ และเฟรมเครื่องจักรสามารถส่งผ่านและแผ่การสั่นสะเทือนได้ ชิ้นส่วนขนาดเล็กอาจกระตุ้นแผงขนาดใหญ่จนทำให้ดูเหมือนว่าแผงนั้นเป็นแหล่งกำเนิด

ข้อมูลจากแอกเซลเลอโรมิเตอร์หรือการทดลองหน่วงชั่วคราวช่วยแยกจุดกระตุ้นออกจากพื้นผิวที่แผ่เสียง

สำหรับลักษณะเสียงเฉพาะของวาล์วและการวัดแบบซิงโครไนซ์ โปรดดู คู่มือเสียงรบกวนของวาล์วนิวเมติก.

เมื่อการเปลี่ยนแปลงของเสียงชี้ไปที่ความขัดข้องด้านสมรรถนะ?

NIOSH ใช้อัตราแลกเปลี่ยน 3 dB เนื่องจากการเพิ่มขึ้น 3 dB แทนพลังงานเสียงที่เพิ่มเป็นสองเท่าในแบบจำลองการสัมผัสเสียงที่ใช้พลังงานเท่ากัน (NIOSH, 2016). ความสัมพันธ์แบบลอการิทึมทำให้การเปลี่ยนแปลงเพียงเล็กน้อยมีความสำคัญ แต่ไม่สามารถระบุความขัดข้องได้หากไม่มีข้อมูลกระบวนการที่จับคู่กัน

พลังงานเสียงไม่ใช่ตัวระบุความขัดข้อง

ใช้กฎสองช่องสัญญาณ: ให้เสียงรบกวนเป็นช่องแรก และต้องมีข้อมูลกระบวนการอิสระอย่างน้อยหนึ่งช่องก่อนสรุปสาเหตุ แรงดัน อัตราการไหล เวลารอบ ตำแหน่ง คำสั่งวาล์ว หรือความเร่ง สามารถใช้ยืนยันได้

การเปลี่ยนแปลงที่สังเกตได้ คำอธิบายที่เป็นไปได้ การวัดเพื่อยืนยัน
เสียงฟู่ต่อเนื่องระหว่างช่วงหยุด การรั่วภายนอกหรือภายใน การแยกวงจร การลดลงของแรงดัน การวัดอัตราการไหล หรือการระบุตำแหน่งด้วยอัลตราโซนิก
ระบายลมดังขึ้นแต่การเคลื่อนที่ปกติ แรงดัน อัตราการไหล หรือรูปทรงทางเดินลมเปลี่ยนไป แรงดันจ่ายและแรงดันด้านระบายลม พร้อมเสียงที่วัด ณ ตำแหน่งคงที่
ระบายลมเงียบลงแต่กระบอกสูบช้าลง ตัวเก็บเสียงอุดตันหรือมีขนาดเล็กเกินไป แรงดันที่ทางเข้าตัวเก็บเสียงและเวลาชัก
เสียงกระแทกชัดเจนที่ปลายชัก ความเร็วสูงเกินไป การกันกระแทก โหลด หรือการกระทบกับจุดแข็ง ตำแหน่ง ความเร็ว แรงดันในชุดกันกระแทก และมวล
เสียงหึ่งที่มีโทนใหม่ การสั่นพ้องของแผง แบร็กเก็ต ท่อ คอยล์ หรือแมนิโฟลด์ ความเร่ง และการทดสอบสัมผัสหรือหน่วงแบบควบคุม
เสียงเปลี่ยนเมื่อแอกชูเอเตอร์อีกตัวทำงาน การรบกวนกันของทางจ่ายหรือทางระบายลมร่วม กราฟแรงดันและจังหวะคำสั่งที่ซิงโครไนซ์กัน

ตัวอย่างเช่น เครื่องจักรเริ่มมีเสียงฟู่ต่อเนื่องระหว่างช่วงหยุด แต่เวลาชักยังคงเดิม ให้บันทึกเสียงจากตำแหน่งคงที่และทำเครื่องหมายจังหวะคำสั่งวาล์ว จากนั้นแยกแขนงวงจรตามขั้นตอนความปลอดภัยที่อนุมัติ และสังเกตว่าเสียงหยุดลงหรือไม่ การทดสอบการลดลงของแรงดันหรือการวัดอัตราการไหลสามารถยืนยันการสูญเสียอากาศได้ หากเสียงฟู่เกิดขึ้นเฉพาะระหว่างการระบายของวงจรไพลอตตามปกติ และระบบที่แยกวงจรยังคงรักษาแรงดันได้ การสรุปว่าเป็นซีลกระบอกสูบจะทำให้การบำรุงรักษาเดินผิดทิศทาง

รูปแบบที่ทำให้เข้าใจผิดได้มากที่สุดแบบหนึ่งคือกระบอกสูบที่เงียบแต่เคลื่อนที่ช้า ตัวเก็บเสียงที่รับภาระมากหรือทางระบายลมที่ถูกจำกัดอาจลดเสียงที่แพร่ออกมา แต่กักแรงดันไว้ในห้องที่กำลังระบายลม

แรงดันต้านจะต้านการเคลื่อนที่และลดแรงที่ใช้งานได้ ดู คู่มือแรงดันต้านในระบบนิวเมติก สำหรับการตรวจสอบแรงและความเร็ว

สิ่งตรงกันข้ามก็เกิดขึ้นได้ การระบายลมที่ดังขึ้นอาจเกิดหลังการบำรุงรักษาที่ทำให้การไหลกลับคืนในทางเดินที่เคยอุดตัน

เสียงเพิ่มขึ้น แต่สมรรถนะดีขึ้น ต้องวัดผลก่อนตัดสินว่าสภาวะใดถือว่าปกติ

บริบทเป็นตัวตัดสินว่าผลลัพธ์ใดดีกว่า

ลำดับการวินิจฉัยเสียงรบกวนในระบบนิวเมติกกระบวนการ 5 ขั้นตอนที่เริ่มจากการเปลี่ยนแปลงของเสียงซึ่งทำซ้ำได้ และยืนยันแหล่งกำเนิดด้วยเวลา แรงดัน การเคลื่อนที่ และการแก้ไขแบบควบคุม1. ทำให้เสียงที่เปลี่ยนแปลงเกิดซ้ำรอบการทำงาน แรงดัน โหลด ตำแหน่ง และการตั้งค่าเดียวกัน2. จับคู่เสียงกับเหตุการณ์ของเครื่องจักรคำสั่ง จุดเริ่มการเคลื่อนที่ การระบายลม แรงกระแทก หรือช่วงหยุด3. เพิ่มช่องข้อมูลกระบวนการอิสระแรงดัน อัตราการไหล เวลา ตำแหน่ง หรือความเร่ง4. เปลี่ยนแปลงสาเหตุที่สงสัยทีละรายการซ่อม ปรับขนาด แยกวงจร หน่วง หรือปรับตั้งเพียงรายการเดียว5. ตรวจสอบความปลอดภัยและสมรรถนะซ้ำเสียงรบกวน แรงดันต้าน ความเร็ว แรง สัญญาณเตือน และการเคลื่อนที่
เสียงรบกวนจะเป็นหลักฐานวินิจฉัยที่มีประโยชน์ก็ต่อเมื่อเชื่อมโยงกับเหตุการณ์ของเครื่องจักรและยืนยันด้วยการวัดกระบวนการอิสระ

วิธีวัดเสียงรบกวนในระบบนิวเมติกที่ทำซ้ำได้

ISO 11201 สามารถให้ผลวัดระดับ 1 หรือ 2 สำหรับความดันเสียงจากการปล่อย ณ จุดปฏิบัติงานหรือจุดที่กำหนดอื่น ๆ เมื่อเป็นไปตามข้อกำหนดด้านสภาพแวดล้อมและการทำงาน (ISO 11201, confermata nel 2026). การเปรียบเทียบเพื่อบำรุงรักษาอาจทำได้ง่ายกว่า แต่ยังต้องกำหนดขอบเขตการทดสอบให้คงที่และบันทึกไว้อย่างชัดเจน

กำหนดจุดประสงค์ของการตัดสินใจ:

  1. การสัมผัสเสียงของผู้ปฏิบัติงาน: การประเมินโดยผู้มีความสามารถตามลักษณะงาน ตำแหน่ง และประวัติการสัมผัสเสียง
  2. การเปรียบเทียบเครื่องจักร: คงวิธีติดตั้งและโหมดการทำงานให้เหมือนเดิม จับคู่โหลด ความถี่รอบ แรงดัน ทางระบายลม เสียงพื้นหลัง และเรขาคณิตการวัด
  3. การวินิจฉัย: เริ่มบันทึกทุกช่องข้อมูลจากคำสั่งหรือเหตุการณ์เดียวกัน
  4. การระบุตำแหน่งแหล่งกำเนิด: เลื่อนเซนเซอร์อย่างเป็นระบบหรือแยกเส้นทางการส่งผ่านหนึ่งเส้นทางโดยไม่เปลี่ยนสภาวะพื้นฐานของเครื่องจักร และบันทึกการเปลี่ยนแปลงชั่วคราวทุกครั้ง

บันทึกอย่างน้อย:

  • ปริมาณเสียงที่รายงาน การถ่วงน้ำหนักความถี่ การตอบสนองตามเวลา ช่วงเวลาเฉลี่ย รุ่นเครื่องมือ สถานะการสอบเทียบ และการตั้งค่าทั้งหมดที่จำเป็นต่อการทำซ้ำการวัด;
  • เรขาคณิตของไมโครโฟนอย่างละเอียด ได้แก่ ระยะห่าง ทิศทาง ความสูง วิธีติดตั้ง และพื้นผิวสะท้อนเสียงใกล้เคียง;
  • เสียงพื้นหลัง;
  • จังหวะคำสั่งวาล์วพร้อมแรงดันจ่าย แรงดันที่พอร์ตแอกชูเอเตอร์ทั้งสองด้าน และเวลารอบ;
  • รุ่นแอกชูเอเตอร์ ขนาดรู กระบอกสูบ ระยะชัก โหลด ทิศทางติดตั้ง การตั้งค่าความเร็ว และสภาพชุดกันกระแทก;
  • รายละเอียดวาล์ว ข้อต่อ ท่อ ตัวเก็บเสียง และแมนิโฟลด์ระบายลม;
  • สภาวะของเครื่องจักรและจำนวนรอบซ้ำที่เพียงพอจะแสดงว่าผลการวัดคงที่

การบันทึกสองรายการอาจแสดงค่า 88 dBA เหมือนกัน รายการหนึ่งวัดข้างพอร์ตระบายลมระหว่างการสลับวาล์ว อีก รายการวัดที่จุดผู้ปฏิบัติงานตลอดรอบการผลิตที่ทำซ้ำ ค่าเหล่านี้ใช้แทนกันไม่ได้ การทดสอบแรกเหมาะสำหรับเปรียบเทียบการเปลี่ยนชิ้นส่วน ส่วนการทดสอบที่สองอาจใช้ประกอบการประเมินการสัมผัสเสียง การบันทึกตำแหน่งไมโครโฟนและเวลาของเหตุการณ์ช่วยป้องกันการนำผลต่างขอบเขตมาเทียบกันผิด เมื่อเพิ่มแรงดันในห้องและเวลาชัก จะเห็นได้ว่าการเปลี่ยนแปลงของเสียงเกิดพร้อมกับข้อจำกัดการไหลหรือปัญหาการเคลื่อนที่หรือไม่

ค่าที่อ่านจากโทรศัพท์อาจเป็นข้อสังเกตเบื้องต้นที่มีประโยชน์ แต่ไม่ใช่การประเมินปริมาณเสียงสะสมของผู้ปฏิบัติงานหรือผลระดับกำลังเสียงของผลิตภัณฑ์โดยอัตโนมัติ การใช้งานด้านบำรุงรักษาที่เหมาะที่สุดคือการตรวจความทำซ้ำได้ โดยใช้เครื่องเดียวกัน ตำแหน่งเดียวกัน เหตุการณ์เดียวกัน และสภาพแวดล้อมเดียวกัน เทียบกับค่าฐานของเครื่องที่ทำงานปกติซึ่งบันทึกไว้

ลดเสียงรบกวนโดยไม่จำกัดทางระบายลม

OSHA กำหนดให้มีโครงการอนุรักษ์การได้ยินเมื่อถึงระดับดำเนินการ 85 dBA TWA ตลอด 8 ชั่วโมง และระบุให้ใช้มาตรการควบคุมทางวิศวกรรมหรือการบริหารเมื่อสูงกว่า PEL 90 dBA TWA (OSHA). สำหรับเครื่องจักรนิวเมติก มาตรการควบคุมที่ดีที่สุดคือการลดแหล่งกำเนิดพร้อมรักษาการเคลื่อนที่และฟังก์ชันความปลอดภัยที่จำเป็น

ดำเนินการตามลำดับนี้:

  1. 1. ตัดการใช้อากาศที่ไม่จำเป็น หยุดการเป่าลมแบบเปิดและซ่อมการรั่วที่ยืนยันแล้ว
  2. 2. ตั้งแรงดันต่ำสุดที่ยังเชื่อถือได้ ตรวจสอบโหลด ระยะเผื่อแรง การรับน้ำหนักในแนวดิ่ง พฤติกรรมเมื่อเริ่มใหม่ และสภาวะแรงดันจ่ายที่แย่ที่สุด จากนั้นลดแรงดันและทดสอบการทำงานซ้ำ
  3. 3. ควบคุมพลังงานกระแทก แก้ความเร็วหรือการตั้งชุดกันกระแทก แทนการใช้วัสดุดูดซับเสียงเพื่อกลบแรงกระแทก
  4. 4. เลือกขนาดทางระบายลมให้เหมาะสม เปรียบเทียบพอร์ตระบายลม ตัวควบคุมการไหล ข้อต่อ ท่อ แมนิโฟลด์ และตัวเก็บเสียงกับความต้องการระบายลมสูงสุด
  5. 5. เลือกตัวเก็บเสียงที่เหมาะสม ใช้ข้อมูลอัตราการไหลและค่าการลดเสียงของรุ่นนั้นโดยตรง หลังติดตั้งให้วัดแรงดันที่ทางเข้าตัวเก็บเสียงระหว่างการเคลื่อนที่
  6. 6. ตัดเส้นทางการสั่นสะเทือน ระบุจุดกระตุ้นก่อนเสริมความแข็งหรือเพิ่มการหน่วงให้แผง
  7. 7. แยกผู้ปฏิบัติงานออกจากเสียงที่เหลืออยู่ เมื่อการควบคุมที่แหล่งกำเนิดยังไม่ลดการสัมผัสเสียงทั้งหมด ให้ประเมินห้องครอบ แผงกั้น ระยะห่าง การจัดเวลา และอุปกรณ์ป้องกันการได้ยินตามโครงการความปลอดภัยที่ใช้บังคับ

สมมติว่าตัวเก็บเสียงใหม่ลดเสียงที่วัดได้ แต่ทำให้เวลาหดกลับของกระบอกสูบนานขึ้น เซนเซอร์แรงดันที่ทางเข้าตัวเก็บเสียงจะแสดงว่าแรงดันด้านระบายลมยังสูงตลอดช่วงส่วนใหญ่ของจังหวะกลับ มาตรการนี้ได้ผลด้านเสียงแต่ล้มเหลวด้านนิวเมติก ขั้นต่อไปไม่ใช่การเพิ่มแรงดันจ่าย ให้ตรวจพิกัดอัตราการไหลและสภาพใช้งานของตัวเก็บเสียง จากนั้นตรวจพอร์ตระบายลมของวาล์วและข้อจำกัดด้านปลายทางทุกจุด แล้ววัดเสียง แรงดัน และเวลาเดิมซ้ำหลังแก้ไข ผลลัพธ์ที่ต้องการคือการทำงานเงียบลงโดยไม่มีโทษด้านกราฟแรงดันหรือเวลารอบ

คู่มือการเลือกตัวเก็บเสียงนิวเมติก อธิบายชนิดขององค์ประกอบ ความสามารถในการไหล การติดตั้ง และการบำรุงรักษา หากใช้วงจร meter-out ให้ตรวจสอบทิศทางการจำกัดที่ต้องการด้วย คู่มือ meter-in เทียบกับ meter-out

หลังการเปลี่ยนแปลงทุกครั้ง ให้ทำรอบการทำงานเดิมซ้ำ บันทึกเสียง ณ ตำแหน่งที่กำหนด เวลาเดินหน้าและหดกลับ แรงดันต้านสูงสุด พฤติกรรมที่ปลายชัก และความทำซ้ำได้ของตำแหน่ง จากนั้นตรวจว่าผู้ปฏิบัติงานยังได้ยินสัญญาณเตือนและเครื่องจักรหยุดอย่างปลอดภัย

ผลที่เงียบลงจะยอมรับได้ก็ต่อเมื่อเครื่องจักรยังคงผ่านข้อกำหนดด้านแรง ความเร็ว เสถียรภาพ และความปลอดภัย

ควรบันทึกข้อมูลใดสำหรับการวินิจฉัยหรือขอใบเสนอราคา?

ISO 6358-1 กำหนดคุณลักษณะหลักของการไหลคงที่ไว้สองรายการ ได้แก่ ค่าการนำเสียงและอัตราส่วนแรงดันวิกฤต (ISO 6358-1). ขนาดเกลียวพอร์ตเพียงอย่างเดียวไม่สามารถอธิบายความสามารถในการไหลของวาล์วหรือตัวเก็บเสียงได้ บันทึกที่มีประโยชน์ต้องรวมข้อมูลอัตราการไหลเข้ากับการวัดแบบไดนามิกจากเครื่องจักรที่ติดตั้งจริง

ข้อมูล เหตุผลที่สำคัญ
ไฟล์เสียงและการตั้งค่าการวัด เก็บรักษาจังหวะเวลาและปริมาณเสียงที่รายงาน
ตำแหน่งไมโครโฟนและผังเครื่องจักร ทำให้ผลก่อนและหลังเปรียบเทียบกันได้
แรงดันจ่ายและแรงดันที่พอร์ตทั้งสองด้าน แยกการสูญเสียด้านจ่ายออกจากแรงดันต้านด้านระบายลม
เวลาเดินหน้า หดกลับ และช่วงหยุด เชื่อมเสียงเข้ากับช่วงของการเคลื่อนที่
รหัสรุ่นวาล์วและแมนิโฟลด์ ระบุคุณลักษณะการไหลและรูปแบบระบายลมที่ทดสอบ
เส้นผ่านศูนย์กลางภายใน ความยาว ข้อต่อ และตัวควบคุมการไหล ค้นหาข้อจำกัดเฉพาะจุดที่ซ่อนอยู่
รุ่นและสภาพใช้งานของตัวเก็บเสียง ตรวจสอบพิกัดการไหล การปนเปื้อน และค่าการลดเสียง
ขนาดรู ระยะชัก โหลด และทิศทางติดตั้ง ใช้กำหนดระยะเผื่อแรงและการเคลื่อนที่
การตั้งชุดกันกระแทกหรือจุดหยุดภายนอก ช่วยอธิบายเหตุการณ์แรงกระแทก
บันทึกรอบปกติและรอบที่สงสัย ให้ค่าฐานสำหรับการวินิจฉัยแบบจับคู่

รักษาความสัมพันธ์ระหว่างบันทึกแต่ละรายการไว้ ไม่ใช่เก็บเฉพาะไฟล์แยกกัน ตั้งชื่อไฟล์เสียงแต่ละไฟล์ด้วยรอบเครื่องจักรที่ตรงกัน และเชื่อมโยงกับคำสั่งวาล์ว กราฟแรงดัน บันทึกตำแหน่ง และช่องข้อมูลแอกเซลเลอโรมิเตอร์ บันทึกการเปลี่ยนแปลงชั่วคราวทุกครั้ง หากถอดตัวเก็บเสียงออกเพื่อการทดสอบที่ได้รับอนุญาต ให้ระบุรอบที่ทดสอบและติดตั้งอุปกรณ์ควบคุมการระบายลมที่อนุมัติกลับคืนก่อนใช้งานปกติ รูปถ่ายควรแสดงทั้งตำแหน่งเซนเซอร์และป้ายระบุชิ้นส่วน ชุดข้อมูลนี้ช่วยให้วิศวกรคนอื่นสร้างขอบเขตการทดสอบขึ้นใหม่ ปฏิเสธการเปรียบเทียบที่เกิดภายใต้เงื่อนไขต่างกัน และตัดสินใจว่าขั้นต่อไปควรเป็นการประเมินเสียงในงานอาชีวอนามัย การวิเคราะห์การไหลนิวเมติก การตรวจสอบทางกล หรือการวิเคราะห์การสั่นสะเทือนเชิงโครงสร้าง นอกจากนี้ยังป้องกันไม่ให้กะบำรุงรักษาภายหลังทำการทดสอบแยกวงจรที่ไม่ปลอดภัยซ้ำ เพียงเพราะบันทึกเดิมขาดบริบท

หากไม่สามารถแยกระบบได้อย่างปลอดภัย ห้ามถอดชิ้นส่วนระบายลมหรือปิดใช้งานแผงครอบ ให้ปฏิบัติตามการประเมินความเสี่ยงและขั้นตอน lockout จากนั้นส่งข้อมูลที่รวบรวมให้ผู้สร้างเครื่องจักรหรือวิศวกรนิวเมติกผู้รับผิดชอบ

บทความนี้วินิจฉัยผลของการเปลี่ยนแปลงเสียงในเครื่องจักรที่ติดตั้งแล้ว หากเป็นโครงการใหม่ที่ต้องกำหนดข้อกำหนดด้านเสียงก่อนเลือกชิ้นส่วน ให้ใช้ คู่มือเลือกระบบนิวเมติกเสียงต่ำ.

คำถามที่พบบ่อยเกี่ยวกับเสียงรบกวนในระบบนิวเมติก

NIOSH แนะนำ 85 dBA เป็นขีดจำกัดการสัมผัสเสียงตลอด 8 ชั่วโมง ขณะที่ OSHA ใช้ข้อกำหนดแยกกันสำหรับระดับดำเนินการและขีดจำกัดการสัมผัสที่อนุญาต (NIOSH; OSHA). คำตอบต่อไปนี้แยกการสัมผัสเสียง การปล่อยเสียงของเครื่องจักร และสมรรถนะนิวเมติกออกจากกัน

ระบบนิวเมติกที่ดังขึ้นใช้ลมอัดมากขึ้นเสมอหรือไม่?

ไม่เสมอไป การรั่วต่อเนื่องอาจทำให้สิ้นเปลืองลมและเกิดเสียง แต่พัลส์ระบายลมที่ดังขึ้นอาจเป็นเพียงผลจากแรงดัน อัตราการไหล รูปทรงทางเดินลม หรือตำแหน่งไมโครโฟนที่เปลี่ยนไป ให้ยืนยันการสูญเสียลมด้วยการแยกวงจร การตรวจการลดลงของแรงดัน หรือการวัดอัตราการไหล ต้องใช้รอบการทำงานที่จับคู่กันจึงจะเชื่อมโยงการเปลี่ยนแปลง dB กับการใช้ลมได้

ตัวเก็บเสียงทำให้กระบอกสูบนิวเมติกช้าลงได้หรือไม่?

ได้ ตัวเก็บเสียงอาจจำกัดทางระบายลมหากมีขนาดเล็กเกินไป อุดตัน อมน้ำมันหรือมีน้ำสะสม หรือเชื่อมต่อกับทางเดินที่คับแคบ ให้วัดแรงดันทางเข้าระหว่างจังหวะชัก แล้วเปรียบเทียบเวลารอบก่อนและหลังการทดสอบบำรุงรักษาที่ควบคุมไว้ ห้ามปล่อยให้พอร์ตระบายลมไม่มีตัวเก็บเสียงเป็นวิธีแก้ถาวร

ไม่ใช่ ค่า 85 dBA ของ NIOSH เป็นขีดจำกัดที่แนะนำสำหรับ 8 ชั่วโมง ข้อกำหนด OSHA ของสหรัฐอเมริกาใช้ 85 dBA เป็นระดับดำเนินการอนุรักษ์การได้ยิน และ 90 dBA เป็น PEL ตลอด 8 ชั่วโมง ต้องประเมินการปล่อยเสียงของผลิตภัณฑ์ การสัมผัสเสียง กฎหมายท้องถิ่น ระยะเวลา และวิธีวัดแยกจากกัน

พีกความถี่ระบุซีลกระบอกสูบหรือวาล์วที่เสียได้หรือไม่?

ระบุไม่ได้ด้วยตัวมันเอง พีกความถี่ช่วยเปรียบเทียบเหตุการณ์และค้นหาการสั่นพ้องได้ แต่ย่านความถี่หนึ่งอาจรวมเสียงจากการไหล แรงกระแทก โหมดการสั่นของแผง การเคลื่อนของท่อ หรือเครื่องจักรข้างเคียงไว้ด้วย ให้ยืนยันด้วยคำสั่งและข้อมูลกระบวนการที่ซิงโครไนซ์กัน การเปลี่ยนชิ้นส่วนแบบควบคุมเป็นการตรวจสอบอีกทางหนึ่ง

ควรตรวจสอบอะไรหลังลดเสียงรบกวนในระบบนิวเมติก?

ตรวจสอบความเร็ว แรงดันต้าน ระยะเผื่อแรง การกันกระแทก ความทำซ้ำได้ของตำแหน่ง ความสามารถในการได้ยินสัญญาณเตือน และพฤติกรรมของเครื่องจักรที่ปลอดภัยอีกครั้ง โดยคงตำแหน่งไมโครโฟนและรอบการทำงานไว้เหมือนเดิม การเปรียบเทียบนี้เป็นข้อบังคับ เพราะการทำงานที่เงียบลงไม่ใช่การปรับปรุง หากทำให้การเคลื่อนที่ช้า แรงไม่พอ หรือไม่เสถียร
