การตรวจสอบแบบจำลอง CAD ของกระบอกสูบลม: รายการตรวจสอบที่สำคัญสำหรับวิศวกรและผู้ซื้อ

บทนำ

มิติเดียวที่มองข้ามในแบบจำลอง CAD สามารถเปลี่ยนกระบอกลม $500 ให้กลายเป็นฝันร้ายในการออกแบบเครื่องจักรใหม่ที่มีค่า $50,000 ได้😱 ฉันเคยเห็นวิศวกรอนุมัติโมเดล 3 มิติที่ดูเหมือนสมบูรณ์แบบ แต่กลับพบปัญหาในระหว่างการติดตั้งว่าตำแหน่งรูสำหรับติดตั้งคลาดเคลื่อนเพียงไม่กี่มิลลิเมตร ส่งผลให้ต้องล่าช้าในการผลิตเป็นสัปดาห์และต้องออกแบบใหม่แบบเร่งด่วน ในโลกของการออกแบบระบบนิวเมติกส์ที่เปลี่ยนแปลงอย่างรวดเร็ว การอนุมัติโมเดล CAD คือด่านสุดท้ายที่จะปกป้องคุณจากความผิดพลาดที่มีค่าใช้จ่ายสูง.

การตรวจสอบแบบจำลอง CAD สำหรับชิ้นส่วนระบบนิวแมติกเป็นกระบวนการตรวจสอบอย่างเป็นระบบที่วิศวกรและผู้เชี่ยวชาญด้านการจัดซื้อจะตรวจสอบแบบจำลอง 3 มิติและแบบทางเทคนิคเพื่อยืนยันความถูกต้องของขนาด ความเข้ากันได้ของส่วนต่อประสาน ข้อกำหนดวัสดุ พารามิเตอร์การทำงาน และความเป็นไปได้ในการผลิตก่อนที่จะตัดสินใจผลิตหรือจัดซื้อ—เพื่อให้มั่นใจว่าชิ้นส่วนจะผสานเข้ากับการใช้งานเป้าหมายได้อย่างไร้รอยต่อโดยไม่ต้องปรับเปลี่ยนหรือเกิดความล่าช้า. ที่ Bepto Pneumatics เราให้บริการโมเดล CAD ที่ครอบคลุมสำหรับกระบอกสูบไร้ก้านและส่วนประกอบนิวเมติกส์ทั้งหมดของเรา พร้อมด้วยรายการตรวจสอบการตรวจสอบอย่างละเอียดเพื่อช่วยให้กระบวนการอนุมัติของคุณเป็นไปอย่างราบรื่น.

เมื่อเดือนที่แล้ว ฉันได้ทำงานร่วมกับเจนนิเฟอร์ วิศวกรเครื่องกลที่บริษัทผู้ผลิตเครื่องจักรบรรจุภัณฑ์ในออนแทรีโอ ซึ่งเกือบจะอนุมัติโมเดล CAD ของกระบอกสูบไร้ก้านจากคู่แข่งที่แสดงระยะชักที่ถูกต้อง แต่ไม่ได้คำนึงถึงพื้นที่จริงที่จำเป็นสำหรับการติดตั้งเซ็นเซอร์แม่เหล็กของลูกสูบ ข้อผิดพลาดนี้จะทำให้เกิดการชนกับโครงสายพานลำเลียงที่อยู่ติดกัน ขอให้ฉันแบ่งปันจุดตรวจสอบสำคัญที่จะช่วยคุณหลีกเลี่ยงหายนะเช่นนี้ 🎯

สารบัญ

• มิติที่สำคัญในการตรวจสอบในแบบจำลอง CAD ของชิ้นส่วนระบบนิวเมติกคืออะไร?
• คุณยืนยันความเข้ากันได้ของอินเทอร์เฟซระหว่างโมเดล CAD กับอุปกรณ์ที่มีอยู่ได้อย่างไร?
• ข้อกำหนดวัสดุและประสิทธิภาพใดบ้างที่ต้องอ้างอิงข้ามในเอกสาร CAD?
• ทีมจัดซื้อจัดจ้างสามารถระบุโอกาสในการประหยัดต้นทุนระหว่างการตรวจสอบ CAD ได้อย่างไร?

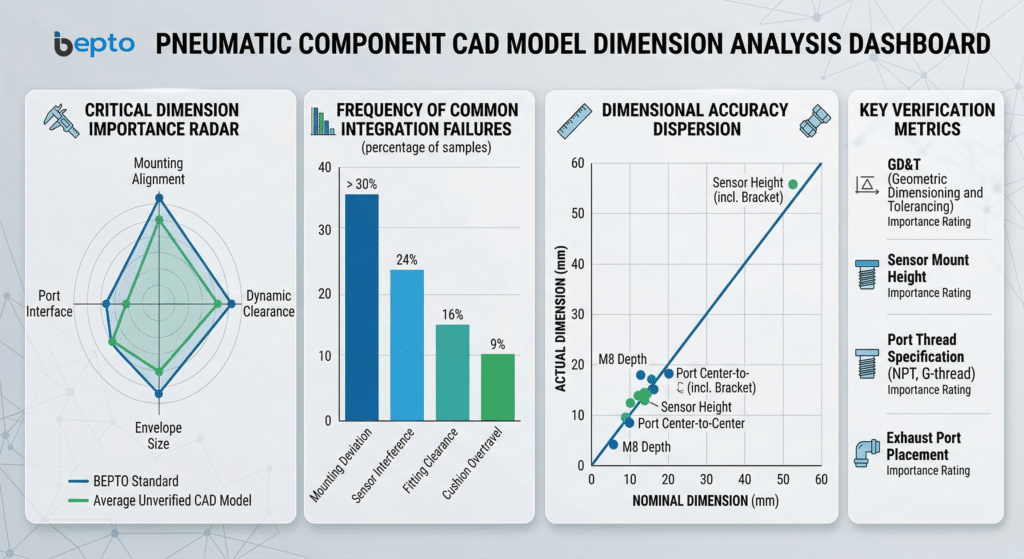

มิติที่สำคัญในการตรวจสอบในแบบจำลอง CAD ของชิ้นส่วนระบบนิวเมติกคืออะไร?

ความแม่นยำเชิงมิติเป็นรากฐานสำคัญของการบูรณาการระบบนิวเมติกส์ให้ประสบความสำเร็จ—แต่ไม่ใช่ทุกมิติที่มีความสำคัญเท่ากัน 📏

มิติที่สำคัญที่สุดที่ต้องตรวจสอบ ได้แก่ รูปแบบรูยึดและข้อกำหนดของเกลียว (ตำแหน่ง เส้นผ่านศูนย์กลาง ความลึก) ขนาดโดยรวมของตัวเครื่องรวมถึงส่วนที่ยื่นของเซ็นเซอร์และพอร์ต ความยาวของระยะเคลื่อนที่พร้อมระยะเผื่อสำหรับกันกระแทกที่ตำแหน่งปลายทาง ตำแหน่งและทิศทางของพอร์ตพร้อมระยะห่างสำหรับข้อต่อ และเขตพื้นที่ว่างสำหรับชิ้นส่วนที่เคลื่อนไหว—ทั้งหมดนี้ต้องอ้างอิงกับข้อจำกัดของพื้นที่ติดตั้งและข้อกำหนดของชิ้นส่วนที่ประกอบเข้าด้วยกันเพื่อป้องกันปัญหาการรบกวนกัน.

จุดตรวจสอบมิติหลัก

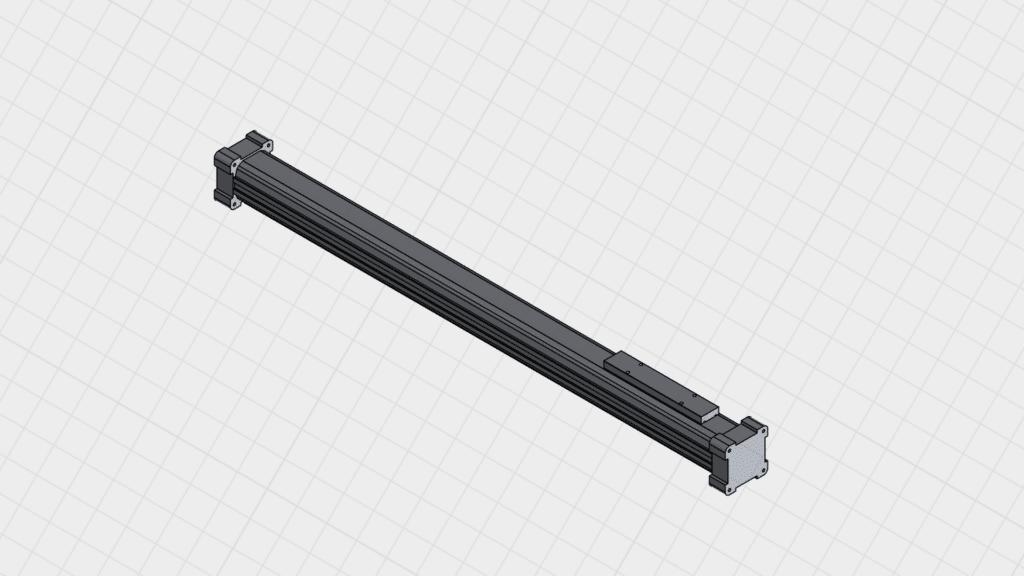

ที่ Bepto Pneumatics เราสร้างแบบจำลอง CAD ของเราด้วยมิติที่สำคัญซึ่งกำหนดไว้อย่างชัดเจนและมีผลกระทบโดยตรงต่อความสำเร็จในการติดตั้ง นี่คือสิ่งที่ต้องการความสนใจอย่างใกล้ชิดจากคุณ:

การตรวจสอบอินเตอร์เฟซการติดตั้ง

รูปแบบการติดตั้งเป็นจุดที่เกิดความล้มเหลวในการผสานรวมมากที่สุด สำหรับกระบอกสูบไร้แท่ง ตรวจสอบ:

ระยะห่างศูนย์กลางรูยึด – แม้แต่การเบี่ยงเบนเพียง 0.5 มม. ก็สามารถทำให้การติดตั้งสลักเกลียวกับโครงเดิมไม่ตรงกันได้ โมเดล CAD ของเราแสดงค่าความเผื่อไว้อย่างชัดเจน (โดยทั่วไป ±0.1 มม. สำหรับการติดตั้งที่ต้องการความแม่นยำสูง) เพื่อให้คุณมั่นใจได้ว่าจะได้รับสินค้าตรงตามที่ต้องการ.

ข้อกำหนดของเธรด – ยืนยันไม่เพียงแค่ขนาดตามชื่อ (M6, M8, 1/4-20, ฯลฯ) แต่ยังรวมถึงความลึกของเกลียวด้วย รุ่นที่แสดงเกลียว M8 ต้องระบุว่าเป็น M8×1.25 (มาตรฐาน) หรือ M8×1.0 (ละเอียด) และความลึกของเกลียวรองรับความยาวของสลักเกลียวของคุณได้เหมาะสมหรือไม่.

ความเรียบและความตั้งฉากของพื้นผิวติดตั้ง – โมเดล CAD ของเราประกอบด้วย GD&T (การกำหนดขนาดเชิงเรขาคณิตและการยอมรับความคลาดเคลื่อน)¹ การระบุจุดแสดงข้อกำหนดความเรียบสำหรับพื้นผิวติดตั้ง ซึ่งมีความสำคัญอย่างยิ่งในการป้องกันการติดขัดในแอปพลิเคชันที่ต้องการความแม่นยำสูง.

ขนาดของซองและระยะห่าง

ประเภทมิติ	สิ่งที่ต้องตรวจสอบ	การมองข้ามที่พบบ่อย
ความยาวทั้งหมด	สโตรก + ฝาปิดปลายตัวถัง + ตัวปรับความนุ่ม	ลืมการยื่นของตัวปรับ (เพิ่ม 10-15 มม. ที่ปลายแต่ละด้าน)
ความสูง	ความสูงของร่างกาย + ขายึดเซ็นเซอร์	เซ็นเซอร์เพิ่มความสูงของโปรไฟล์ 15-25 มม.
ความกว้าง	ความกว้างตัวถัง + ข้อต่อท่อที่ติดตั้งแล้ว	ข้อต่อข้อศอกสามารถเพิ่มความกว้างได้ 30-40 มม.
โซนไดนามิก	เส้นทางเดินรถราง + ลูปสายเคเบิล/สายยาง	รัศมีของลูปไม่เพียงพอทำให้สายเคเบิลเกิดการล้า

เหตุการณ์ที่เกือบพลาดของเจนนิเฟอร์เกี่ยวข้องกับสิ่งนี้โดยตรง: โมเดล CAD ของคู่แข่งแสดงขนาดตัวกระบอกของกระบอกสูบอย่างถูกต้อง แต่แสดงเซ็นเซอร์แม่เหล็กเป็นโปรไฟล์บาง ในความเป็นจริง ตัวเรือนเซ็นเซอร์พร้อมขายึดที่จำเป็นเพิ่มสูงขึ้นอีก 22 มม. ซึ่งเพียงพอที่จะทำให้เกิดการรบกวนได้ โมเดล CAD ของ Bepto ของเราแสดงเซ็นเซอร์และอุปกรณ์ติดตั้งทั่วไปในลักษณะที่ติดตั้งจริงเสมอ ✅

ข้อกำหนดของพอร์ตและการเชื่อมต่อ

พอร์ตนิวเมติกมีความซับซ้อนที่ซ่อนอยู่ในกระบวนการตรวจสอบแบบ CAD:

ประเภทและทิศทางของเกลียวพอร์ต – ตรวจสอบว่าพอร์ต NPT (ปลายเรียว)², BSPP (ขนาน) หรือเมตริก (เกลียว G) และยืนยันทิศทางการหมุน ท่อที่หันผิดทิศทางอาจต้องใช้ข้อต่อข้อศอกเพิ่มเติม ซึ่งอาจทำให้เสียพื้นที่อันมีค่า.

ความลึกของท่าเรือและระยะห่าง – โมเดล CAD ของเราประกอบด้วยรัศมีระยะห่างขั้นต่ำที่จำเป็นรอบพอร์ตแต่ละพอร์ตเพื่อให้สามารถเข้าถึงประแจได้ระหว่างการติดตั้ง ซึ่งช่วยป้องกันการค้นพบที่น่าหงุดหงิดว่าคุณไม่สามารถขันอุปกรณ์ให้แน่นได้เมื่อติดตั้งกระบอกสูบแล้ว.

การกำหนดค่าของช่องไอเสีย – สำหรับกระบอกสูบที่มีตัวจำกัดการปล่อยไอเสียหรือตัวเก็บเสียงในตัว ตรวจสอบให้แน่ใจว่าตำแหน่งของช่องไอเสียจะไม่ทำให้อากาศที่ปนเปื้อนไหลไปยังชิ้นส่วนที่บอบบาง.

รายละเอียดความยาวจังหวะและตำแหน่งปลายจังหวะ

สำหรับกระบอกสูบไร้ก้านโดยเฉพาะ การตรวจสอบความยาวจังหวะต้องมากกว่าข้อกำหนดมาตรฐาน:

ประสิทธิภาพของการตีลูกกับระยะทางการเคลื่อนที่ทั้งหมด – รถเข็นสามารถเคลื่อนที่เกินระยะชักที่กำหนดได้เล็กน้อยเนื่องจากกลไกการรองรับแรงกระแทก โปรดตรวจสอบว่าแอปพลิเคชันของคุณต้องการจุดหยุดแข็งที่จุดสิ้นสุดของระยะชักพอดีหรือสามารถรองรับระยะเคลื่อนที่เกิน 2-3 มม. ที่มีการรองรับแรงกระแทกได้.

คำจำกัดความของตำแหน่งเริ่มต้น – ยืนยันว่าโมเดล CAD แสดงตำแหน่งของแท่นเลื่อนในสถานะที่หดกลับเต็มที่, ยืดออกเต็มที่, หรืออยู่กึ่งกลางการเคลื่อนที่ และตรวจสอบให้แน่ใจว่าตรงกับข้อกำหนดตำแหน่งเริ่มต้นของเครื่องจักรของคุณ.

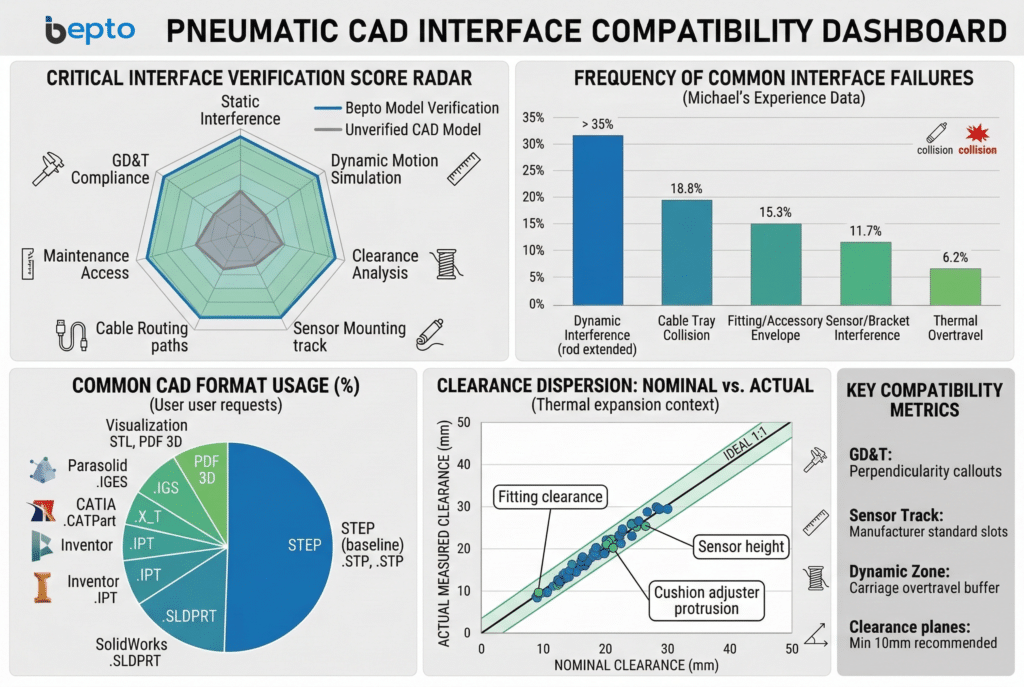

คุณยืนยันความเข้ากันได้ของอินเทอร์เฟซระหว่างโมเดล CAD กับอุปกรณ์ที่มีอยู่ได้อย่างไร?

ความเข้ากันได้ของโมเดล CAD ไม่ได้จำกัดเพียงแค่การจับคู่ขนาดไม่กี่จุดเท่านั้น—แต่เป็นเรื่องของการตรวจสอบการบูรณาการในระดับระบบอย่างแท้จริง 🔧

ยืนยันความเข้ากันได้ของอินเทอร์เฟซโดยการนำเข้าโมเดล CAD ของส่วนประกอบนิวแมติกเข้าสู่การประกอบเครื่องจักรที่สมบูรณ์ของคุณ ทำการตรวจสอบการชนกันแบบดิจิทัลกับส่วนประกอบทั้งหมดที่อยู่ติดกันในช่วงการเคลื่อนไหวทั้งหมด ตรวจสอบเส้นทางการเดินสายเซ็นเซอร์และสายเคเบิลไม่ขัดแย้งกับอุปกรณ์อื่น ตรวจสอบว่าการเข้าถึงสำหรับการบำรุงรักษาเพียงพอสำหรับทุกส่วนประกอบ และยืนยันว่ากลยุทธ์การติดตั้งกระจายโหลดได้อย่างเหมาะสม—ควรทดสอบในหลายสถานการณ์การทำงานรวมถึงการวางตำแหน่งที่เลวร้ายที่สุดและผลกระทบจากการขยายตัวเนื่องจากความร้อน.

กระบวนการตรวจสอบการประกอบดิจิทัล

ความเข้ากันได้ของรูปแบบไฟล์ CAD

ก่อนที่คุณจะสามารถทำการตรวจสอบความเข้ากันได้อย่างมีประสิทธิภาพ คุณจำเป็นต้องมีรูปแบบไฟล์ที่ถูกต้อง ที่ Bepto Pneumatics เราให้บริการโมเดล CAD ในหลายรูปแบบ:

รูปแบบดั้งเดิม: SolidWorks (.SLDPRT), Inventor (.IPT), CATIA (.CATPart)
รูปแบบสากล: STEP (.STP/.STEP), IGES (.IGS), Parasolid (.X_T)
รูปแบบการแสดงภาพ: STL สำหรับการพิมพ์แบบจำลอง 3 มิติ, PDF 3 มิติ สำหรับการตรวจสอบโดยไม่ต้องใช้ซอฟต์แวร์ CAD

โปรดขอรูปแบบ STEP เป็นมาตรฐานพื้นฐานของคุณเสมอ—รูปแบบนี้จะรักษาความแม่นยำของมิติและรูปทรงของชิ้นงานไว้ได้อย่างสมบูรณ์ในทุกแพลตฟอร์ม CAD โดยไม่ต้องพึ่งพาซอฟต์แวร์เฉพาะทาง.

วิธีการตรวจจับการรบกวน

ซอฟต์แวร์ CAD สมัยใหม่มีเครื่องมือตรวจจับการชนกันที่ทรงพลัง แต่เครื่องมือเหล่านี้จะทำงานได้ก็ต่อเมื่อคุณใช้อย่างเป็นระบบเท่านั้น:

1. ตรวจสอบสัญญาณรบกวนแบบสถิต – นำเข้าชิ้นส่วนระบบนิวแมติกเข้าสู่การประกอบของคุณในตำแหน่งติดตั้ง และทำการตรวจจับการรบกวนกับชิ้นส่วนโดยรอบทั้งหมด วิธีนี้จะช่วยตรวจจับการชนกันที่เห็นได้ชัด.

2. การจำลองการเคลื่อนไหวแบบไดนามิก – ทำการเคลื่อนไหวกระบอกสูบไร้ก้านตลอดระยะการทำงานทั้งหมด โดยตรวจสอบการชนกันกับชิ้นส่วนที่เคลื่อนไหวและชิ้นส่วนที่อยู่กับที่ ฉันได้ช่วยไมเคิล วิศวกรออกแบบที่บริษัทเชื่อมหุ่นยนต์ในเท็กซัส ค้นพบว่า รถเข็นกระบอกสูบของเขาจะชนกับถาดสายไฟในช่วง 50 มม. สุดท้ายของการขยาย—สิ่งที่การตรวจสอบแบบอยู่กับที่พลาดไป เนื่องจากถาดสายไฟอยู่นอกขอบเขตของกระบอกสูบในตำแหน่งเริ่มต้น 🚨

3. การวิเคราะห์การเคลียร์ – นอกเหนือจากการตรวจจับการสัมผัสแล้ว ให้ตรวจสอบระยะห่างที่เหมาะสม (โดยทั่วไปอย่างน้อย 10-15 มม.) สำหรับการสั่นสะเทือน, การขยายตัวทางความร้อน³, และความคลาดเคลื่อนในการผลิต. แบบจำลอง CAD ของเราประกอบด้วยระนาบอ้างอิงที่แสดงโซนระยะห่างที่แนะนำ.

การผสานรวมเซ็นเซอร์และอุปกรณ์เสริม

กระบอกลมแทบจะไม่ทำงานเพียงลำพัง—พวกมันต้องการเซ็นเซอร์, ขายึด, และอุปกรณ์เสริม:

ความเข้ากันได้ของการติดตั้งเซ็นเซอร์

การกำหนดตำแหน่งด้วยเซ็นเซอร์แม่เหล็ก – สำหรับกระบอกสูบไร้ก้านที่มีการตรวจจับลูกสูบแม่เหล็ก ตรวจสอบให้แน่ใจว่ารางติดตั้งเซ็นเซอร์บนโมเดล CAD ตรงกับยี่ห้อและรุ่นของเซ็นเซอร์ของคุณ รางเซ็นเซอร์แบบ T-slot เป็นแบบทั่วไป แต่ขนาดของร่องอาจแตกต่างกันไปตามผู้ผลิต.

การเดินสายเคเบิลเซ็นเซอร์ – แบบจำลอง CAD ควรช่วยคุณวางแผนเส้นทางการเดินสายเคเบิล. เราได้รวมเส้นโค้งอ้างอิงไว้ในแบบจำลองของเรา ซึ่งแสดงเส้นทางการเดินสายเคเบิลทั่วไปจากเซ็นเซอร์ไปยังจุดออกของสายเคเบิล ช่วยให้คุณตรวจสอบความยาวของลูปและรัศมีการโค้งงอที่เพียงพอ.

การติดตั้งสวิตช์ตรวจจับระยะใกล้ – หากใช้สวิตช์ตรวจจับระยะใกล้ตำแหน่งปลายแทนเซ็นเซอร์แม่เหล็ก โปรดยืนยันว่าโมเดล CAD มีช่องสำหรับติดตั้ง (รูเกลียวหรือขายึด) ในตำแหน่งที่ถูกต้องสำหรับระยะชักของคุณ.

การตรวจสอบขายึดและอุปกรณ์เสริม

ประเภทอุปกรณ์เสริม	จำเป็นต้องตรวจสอบ CAD
ขายึดติดตั้งแบบติดพื้น	รูปแบบรูตรงกับตัวกระบอก; ความสูงของตัวยึดให้ระดับความสูงที่ต้องการ
การติดตั้งแบบหน้าแปลน	วงกลมและขนาดความหนาของสลักเกลียวหน้าแปลนที่เข้ากันได้กับพื้นผิวติดตั้ง
ตัวยึดแบบทรันิออน	เส้นผ่านศูนย์กลางของหมุดและระยะห่างตรงกัน; ช่วงการหมุนไม่ก่อให้เกิดการรบกวน
รางนำทาง/รางเลื่อน	รูยึดรถเข็นตรงกับจุดยึดของสิ่งของที่บรรทุก; ความยาวของไกด์ตรงกับระยะเคลื่อนที่
โช้คอัพ	ขนาดเกลียวและระยะชักต้องตรงกับกระบอกสูบ; ขอบเขตทางกายภาพต้องไม่ชนกับชิ้นส่วนที่อยู่ติดกัน

ที่ Bepto Pneumatics เราให้บริการโมเดล CAD สำหรับการติดตั้งมาตรฐานทุกรูปแบบ และเราสามารถปรับแต่งโมเดลเพื่อแสดงการรวมอุปกรณ์เสริมเฉพาะของคุณก่อนที่คุณจะสั่งซื้อ ซึ่งช่วยขจัดความไม่แน่นอน 💡

ข้อกำหนดวัสดุและประสิทธิภาพใดบ้างที่ต้องอ้างอิงข้ามในเอกสาร CAD?

โมเดล CAD ที่สวยงามไม่มีค่าหากชิ้นส่วนจริงไม่สามารถทำงานในสภาพแวดล้อมการใช้งานของคุณได้ 🔍

ข้อมูลจำเพาะที่สำคัญที่ต้องตรวจสอบเปรียบเทียบ ได้แก่: ระดับเกรดของวัสดุสำหรับชิ้นส่วนที่สัมผัสกับของเหลวทั้งหมด (อะลูมิเนียมอัลลอย 6061-T6 เทียบกับ 6063-T5 ซึ่งส่งผลต่อความแข็งแรง;สแตนเลส 304 กับ 316 มีผลต่อความต้านทานการกัดกร่อน), วัสดุซีลและความเข้ากันได้ทางเคมี/อุณหภูมิกับสภาพแวดล้อมกระบวนการของคุณ, การบำบัดพื้นผิวและการเคลือบที่มีค่าความหนาและความแข็งเฉพาะ, ค่าความดันที่ใช้งานได้ที่อุณหภูมิการทำงานของคุณ (ไม่ใช่แค่ค่าสูงสุดที่อุณหภูมิห้อง), และพารามิเตอร์ประสิทธิภาพเช่น อายุการใช้งานของรอบ, ความสามารถในการรับน้ำหนักด้านข้าง, และข้อจำกัดความเร็ว—ทั้งหมดนี้ต้องมีการบันทึกในแผ่นข้อมูลทางเทคนิคที่ต้องตรงกับหมายเลขชิ้นส่วนและระดับการแก้ไขของโมเดล CAD.

การตรวจสอบข้อมูลจำเพาะของวัสดุ

วัสดุส่วนประกอบโครงสร้าง

แบบจำลอง CAD ควรอ้างอิงถึงเกรดวัสดุเฉพาะ ไม่ใช่เพียงคำอธิบายทั่วไป:

วัสดุตัวถังกระบอกสูบ – “อะลูมิเนียม” เพียงอย่างเดียวไม่เพียงพอ Bepto Pneumatics กำหนดใช้อะลูมิเนียมเกรด 6061-T6 สำหรับตัวกระบอกสูบแบบไม่มีก้านของเรา ซึ่งให้ความแข็งแรงเหนือกว่า (ขั้นต่ำ 290 MPa แรงดึง⁴) เมื่อเทียบกับ 6063-T5 (ขั้นต่ำ 190 MPa) สำหรับสภาพแวดล้อมที่มีการกัดกร่อน เรามีตัวเรือนสแตนเลส 304 หรือ 316 ให้เลือก—คุณสมบัติของชิ้นส่วนโมเดล CAD ควรระบุเกรดที่ใช้.

วัสดุของลูกสูบและตัวเลื่อน – ตรวจสอบว่าชิ้นส่วนที่เคลื่อนไหวทำจากอะลูมิเนียม, เหล็ก, หรือวัสดุคอมโพสิต. สิ่งนี้มีผลต่อน้ำหนัก (สำคัญสำหรับการใช้งานที่มีความเร็วสูง) และสมบัติทางแม่เหล็ก (สำคัญอย่างยิ่งสำหรับการตรวจจับของเซ็นเซอร์).

ข้อมูลจำเพาะของตัวยึด – ซัพพลายเออร์ที่มีคุณภาพจะรวมเกรดของตัวยึดในแบบจำลองการประกอบ CAD เราขอระบุตัวยึดเกรด 8.8 เมตริกหรือเกรด 5 SAE เป็นขั้นต่ำ โดยมีตัวเลือกสแตนเลสสำหรับสภาพแวดล้อมที่ต้องล้างทำความสะอาด.

ข้อกำหนดของซีลและชิ้นส่วนที่สึกหรอ

ซีลเป็นตัวกำหนดว่ากระบอกสูบของคุณจะอยู่รอดหรือล้มเหลวในสภาพแวดล้อมเฉพาะของคุณ:

ความเข้ากันได้ของวัสดุซีล – เอกสาร CAD ต้องระบุชนิดของสารประกอบซีล: NBR (ไนไตรล์) สำหรับการใช้งานทั่วไป, FKM (Viton) สำหรับความทนทานต่ออุณหภูมิสูงหรือสารเคมี, EPDM สำหรับไอน้ำหรือน้ำร้อน, โพลียูรีเทน สำหรับความทนทานต่อการสึกหรอ. ตรวจสอบให้แน่ใจว่าข้อมูลตรงกับของเหลวในกระบวนการและช่วงอุณหภูมิของคุณ.

การตรวจสอบความถูกต้องของช่วงอุณหภูมิ – แบบจำลอง CAD อาจแสดงกระบอกสูบที่รองรับอุณหภูมิได้ถึง 80°C แต่หากใช้ซีล NBR (ซึ่งโดยทั่วไปจำกัดที่ 80°C) การใช้งานใกล้ขีดจำกัดนี้จะลดอายุการใช้งานของซีลอย่างมาก ข้อมูลทางเทคนิคของเราจะระบุขีดจำกัดทางกลและอุณหภูมิของซีลแยกต่างหาก.

ข้อกำหนดการหล่อลื่น – ตรวจสอบว่าการออกแบบต้องการอากาศหล่อลื่นหรือสามารถทำงานกับอากาศแห้งได้. สิ่งนี้มีผลกระทบต่ออุปกรณ์เตรียมอากาศของคุณและค่าใช้จ่ายในการดำเนินงาน.

การตรวจสอบความถูกต้องของพารามิเตอร์ประสิทธิภาพ

ความสามารถในการรับน้ำหนักและความเร็ว

ขนาดทางกายภาพของแบบจำลอง CAD ต้องรองรับสมรรถนะที่อ้างถึง:

การคำนวณแรงขับดัน – ตรวจสอบให้แน่ใจว่าพื้นที่ของลูกสูบและความดันที่กำหนดให้สามารถผลิตแรงขับตามที่ระบุไว้ได้ สำหรับกระบอกสูบขนาด 50 มม. ที่ความดัน 6 บาร์: แรง = ความดัน × พื้นที่ = 600 kPa × π × (0.025ม.)² = 1,178 นิวตัน หากเอกสารสเปคระบุค่ามากกว่านี้อย่างมีนัยสำคัญ ให้ตั้งข้อสงสัยเกี่ยวกับความถูกต้องของข้อมูล.

ความสามารถในการรับน้ำหนักด้านข้าง – สำหรับกระบอกสูบไร้ก้าน ความสามารถในการรับน้ำหนักด้านข้างขึ้นอยู่กับระยะทางของตัวนำและแบบของตัวเลื่อน. แบบจำลอง CAD ของเราประกอบด้วยระยะห่างของตลับลูกปืนตัวนำ ซึ่งคุณสามารถนำไปใช้คำนวณความสามารถในการรับแรงบิด และเปรียบเทียบกับค่าในเอกสารข้อมูลจำเพาะได้.

ข้อจำกัดความเร็วสูงสุด – การทำงานด้วยความเร็วสูง (>1 เมตร/วินาที) ต้องการการออกแบบซีลและระบบกันกระแทกที่เฉพาะเจาะจง หากการใช้งานของคุณต้องการความเร็วสูง ให้ตรวจสอบว่าแบบ CAD แสดงระบบกันกระแทกที่สามารถปรับได้ที่ทั้งสองด้าน.

รายการตรวจสอบการอ้างอิงเอกสารข้าม

ประเภทเอกสาร	ต้องตรงกับโมเดล CAD	สิ่งที่ต้องตรวจสอบ
เอกสารข้อมูลทางเทคนิค	หมายเลขชิ้นส่วนและรุ่น	สเปคการทำงานสอดคล้องกับขนาดของรุ่น
ใบรับรองวัสดุ	วัสดุส่วนประกอบ	เกรดที่ระบุตรงกับคุณสมบัติของรุ่น
รายงานการทดสอบความดัน	แรงดันที่กำหนด	ทดสอบแรงดัน ≥ 1.5 เท่าของแรงดันที่กำหนด
แบบร่างมิติ	มิติที่สำคัญ	ขนาดการวาดภาพ 2 มิติตรงกับแบบจำลอง 3 มิติ
คำแนะนำในการประกอบ	การจัดวางส่วนประกอบ	ภาพแยกชิ้นส่วนตรงกับโครงสร้างการประกอบแบบจำลอง

ที่ Bepto Pneumatics ทุกโมเดล CAD จะมีข้อมูลเมตาดาต้าฝังอยู่ซึ่งเชื่อมโยงกับเอกสารทางเทคนิคที่เกี่ยวข้อง ทำให้คุณมั่นใจได้ว่าจะได้ตรวจสอบข้อมูลที่ตรงกันเสมอ 📊

ทีมจัดซื้อจัดจ้างสามารถระบุโอกาสในการประหยัดต้นทุนระหว่างการตรวจสอบ CAD ได้อย่างไร?

การตรวจสอบ CAD อย่างชาญฉลาดไม่ใช่เพียงแค่การตรวจสอบทางเทคนิคเท่านั้น แต่ยังเป็นโอกาสเชิงกลยุทธ์ในการเพิ่มประสิทธิภาพต้นทุนโดยไม่ลดทอนประสิทธิภาพการทำงานอีกด้วย 💰

การจัดซื้อสามารถระบุการประหยัดได้โดยการวิเคราะห์ว่าคุณสมบัติที่ระบุไว้นั้นจำเป็นจริงหรือไม่ (การระบุคุณสมบัติเกินความจำเป็นเพิ่มต้นทุนโดยไม่มีคุณค่า)การประเมินว่าขนาดมาตรฐานในแคตตาล็อกสามารถทดแทนข้อกำหนดเฉพาะได้หรือไม่ การระบุโอกาสในการมาตรฐานส่วนประกอบที่ใช้ในหลายโครงการเพื่อรับราคาปริมาณ การประเมินว่าวัสดุที่มีราคาแพง เช่น สแตนเลสสตีล จำเป็นจริงหรือไม่ หรืออะลูมิเนียมเคลือบเพียงพอแล้ว และการเปรียบเทียบโมเดล CAD จากผู้ผลิตหลายรายเพื่อหาฟังก์ชันการทำงานที่เทียบเท่าในราคาที่ดีกว่า—โดย Bepto Pneumatics มักจะเสนอการลดต้นทุนได้ 30-40% เมื่อเทียบกับชิ้นส่วน OEM ในขณะที่ยังคงความเทียบเท่าด้านขนาดและประสิทธิภาพอย่างสมบูรณ์.

การวิเคราะห์ข้อกำหนดที่เกินความจำเป็น

การประเมินความจำเป็นของฟีเจอร์

ระหว่างการตรวจสอบ CAD ให้ตั้งคำถามกับทุกฟีเจอร์พรีเมียม:

เกรดความแม่นยำ – การใช้งานของคุณต้องการความแม่นยำในการจัดตำแหน่งที่ ±0.01 มม. จริงหรือไม่ หรือ ±0.1 มม. ก็เพียงพอ? ความแม่นยำที่สูงขึ้นอาจทำให้ต้นทุนเพิ่มขึ้นเป็นสองเท่า โมเดล CAD ของเรามีทั้งรุ่นมาตรฐานและรุ่นความแม่นยำสูง—การพิจารณาทั้งสองรุ่นจะช่วยให้คุณตัดสินใจได้อย่างมีข้อมูล.

ข้อกำหนดเกี่ยวกับผิวสำเร็จ – พื้นผิวที่ขัดเงาเป็นกระจกดูน่าประทับใจในภาพเรนเดอร์ CAD แต่เพิ่มต้นทุนอย่างมีนัยสำคัญ สำหรับการใช้งานในอุตสาหกรรมส่วนใหญ่ พื้นผิวมาตรฐาน ผิวเคลือบอโนไดซ์⁵ (Ra 1.6μm) ให้ประสิทธิภาพเทียบเท่ากับการขัดเงาระดับพรีเมียม (Ra 0.4μm) ในราคาเพียงครึ่งเดียว.

วัสดุแปลกใหม่ – เมื่อไม่นานมานี้ ผมได้ทำงานร่วมกับคุณโธมัส ผู้จัดการฝ่ายจัดซื้อของบริษัทอุปกรณ์แปรรูปอาหารในรัฐวิสคอนซิน ซึ่งกำลังระบุความต้องการกระบอกสูบสแตนเลสสตีล 316 สำหรับการใช้งานที่มีการพ่นน้ำเป็นครั้งคราว แต่ไม่มีการสัมผัสอาหารโดยตรง จากการตรวจสอบแบบ CAD ร่วมกันและทำความเข้าใจสภาพแวดล้อมจริง เราได้เปลี่ยนไปใช้กระบอกสูบอะลูมิเนียมเคลือบอโนไดซ์แข็งพร้อมก้านลูกสูบสแตนเลส ซึ่งสามารถทนต่อการกัดกร่อนได้ตามที่ต้องการ พร้อมประหยัดต้นทุนได้ถึง 40% 🎯

โอกาสในการมาตรฐาน

การรวมส่วนประกอบข้ามโครงการ

การตรวจสอบ CAD เป็นเวลาที่เหมาะสมที่สุดในการระบุโอกาสในการมาตรฐาน:

มาตรฐานรูปแบบการติดตั้ง – หากการตรวจสอบ CAD ของคุณพบว่ามีโครงการสามโครงการที่แตกต่างกันใช้กระบอกสูบไร้แท่งที่มีรูปแบบการติดตั้งคล้ายกันแต่ไม่เหมือนกันทั้งหมด ควรพิจารณาใช้รูปแบบมาตรฐานเดียวกัน สิ่งนี้จะช่วยให้สามารถสั่งซื้อในปริมาณมากและลดความซับซ้อนของสต็อกอะไหล่.

การปรับความยาวของจังหวะการตีให้เหมาะสม – แทนที่จะสั่งกระบอกสูบที่มีระยะชัก 450 มม., 500 มม. และ 550 มม. สำหรับโครงการต่างๆ การกำหนดมาตรฐานที่ 500 มม. สำหรับทั้งสามขนาด (หากระยะชักที่เพิ่มขึ้นไม่ก่อให้เกิดปัญหา) สามารถให้ส่วนลดปริมาณ 15-20%.

ความสอดคล้องของการกำหนดค่าพอร์ต – การกำหนดมาตรฐานขนาดและทิศทางของพอร์ตในสายผลิตภัณฑ์ของคุณจะช่วยให้การจัดการสินค้าคงคลังของอุปกรณ์นิวเมติกง่ายขึ้นและลดข้อผิดพลาดในการประกอบ.

ที่ Bepto Pneumatics เรามีโปรแกรม “การกำหนดค่าที่ต้องการ” ซึ่งลูกค้าที่ใช้มาตรฐานกับรุ่นเฉพาะจะได้รับราคาพิเศษและการรับประกันความพร้อมของสินค้าคงคลัง ห้องสมุด CAD ของเราทำให้ง่ายต่อการเปรียบเทียบการกำหนดค่าต่างๆ ข้างกันในระหว่างกระบวนการตรวจสอบ.

การเปรียบเทียบผู้จัดหาและการตรวจสอบความเทียบเท่า

การวิเคราะห์ CAD จากหลายผู้จัดจำหน่าย

การจัดซื้อจัดจ้างอย่างชาญฉลาดหมายถึงการเปรียบเทียบตัวเลือก:

การตรวจสอบความเทียบเท่าเชิงมิติ – นำเข้าแบบ CAD จากผู้จัดจำหน่ายหลายรายเข้าสู่การประกอบเดียวกันเพื่อเปรียบเทียบขนาดของตัวเครื่อง, รูปแบบการติดตั้ง, และความเข้ากันได้ของส่วนติดต่อโดยตรง เราสนับสนุนการปฏิบัตินี้เพราะแบบจำลอง Bepto ของเราพิสูจน์อย่างต่อเนื่องว่าสามารถแทนที่ชิ้นส่วน OEM ได้โดยตรงในราคาที่ต่ำกว่าอย่างมีนัยสำคัญ.

การเปรียบเทียบคุณลักษณะต่อคุณลักษณะ – สร้างตารางเปรียบเทียบตามการวิเคราะห์แบบจำลอง CAD:

คุณสมบัติ	ผู้จัดจำหน่าย OEM	เบปโต เพเนวเมติกส์	ผลกระทบต่อต้นทุน
รูสำหรับติดตั้ง	เกลียว 4× M8	เกลียว 4× M8	เทียบเท่า
ประเภทของเซ็นเซอร์	แม่เหล็กที่เป็นกรรมสิทธิ์	แม่เหล็กมาตรฐานอุตสาหกรรม	-25% เซ็นเซอร์ ราคา
เกลียวพอร์ต	G1/8 BSPP	G1/8 BSPP	เทียบเท่า
การรองรับแรงกระแทก	แก้ไขแล้ว	ปรับได้	ประสิทธิภาพที่ดีขึ้น
ระยะเวลาดำเนินการ	8-10 สัปดาห์	2-3 สัปดาห์	ต้นทุนสินค้าคงคลังลดลง
ราคาต่อหน่วย	$850	$520	-39% ประหยัด

การตรวจสอบประสิทธิภาพ – ใช้ขนาดของแบบจำลอง CAD ในการคำนวณพารามิเตอร์ประสิทธิภาพได้อย่างอิสระ สำหรับแรงขับ, ความสามารถในการไหล, และความเร็ว, ฟิสิกส์ไม่สนใจชื่อแบรนด์—มันสนใจเพียงเส้นผ่านศูนย์กลางของรู, ความยาวของจังหวะ, และคุณภาพการออกแบบเท่านั้น.

ความร่วมมือด้านวิศวกรรมคุณค่า

การเพิ่มประสิทธิภาพการออกแบบของผู้จัดจำหน่าย

การประหยัดต้นทุนที่ดีที่สุดเกิดจากการตรวจสอบ CAD ร่วมกัน:

ข้อเสนอแนะการออกแบบทางเลือก – เมื่อคุณแบ่งปันข้อกำหนดของแอปพลิเคชันระหว่างการตรวจสอบ CAD ผู้จัดจำหน่ายที่มีประสบการณ์สามารถแนะนำการปรับปรุงให้เหมาะสมได้ เราเพิ่งช่วยลูกค้าลดระยะชักของกระบอกสูบจาก 800 มม. เป็น 600 มม. โดยการปรับตำแหน่งของขาจับเซ็นเซอร์ในแบบจำลองเครื่องจักรของพวกเขา ซึ่งช่วยประหยัด $180 ต่อกระบอกสูบในคำสั่งซื้อ 50 หน่วย.

แนวทางการออกแบบแบบโมดูลาร์ – แทนที่จะออกแบบเฉพาะตามความต้องการแบบครั้งเดียว ทีมวิศวกรของเราสามารถแสดงให้เห็นบ่อยครั้งว่าชิ้นส่วนแบบโมดูลาร์มาตรฐานสามารถนำมาผสมผสานกันเพื่อให้ได้ฟังก์ชันการทำงานเดียวกันในต้นทุนที่ต่ำกว่า พร้อมด้วยอะไหล่สำรองที่มีพร้อมใช้งานมากกว่า.

ข้อเสนอแนะด้านการออกแบบเพื่อการผลิต – หากคุณกำลังออกแบบขายึดหรืออินเทอร์เฟซแบบกำหนดเอง การแบ่งปันโมเดล CAD กับผู้จัดจำหน่ายระบบนิวเมติกส์ของคุณตั้งแต่เนิ่นๆ สามารถช่วยเปิดเผยปัญหาความไม่มีประสิทธิภาพในการผลิตได้ การเปลี่ยนแปลงง่ายๆ เช่น การเปลี่ยนจากขายึดแบบเชื่อมเป็นแบบใช้สลักเกลียว สามารถลดทั้งต้นทุนและระยะเวลาในการผลิตได้ 🔧

ที่ Bepto Pneumatics เราให้บริการตรวจสอบ CAD ฟรี โดยวิศวกรผู้เชี่ยวชาญของเราจะตรวจสอบแบบจำลองของคุณร่วมกับของคุณ เพื่อค้นหาโอกาสในการเพิ่มประสิทธิภาพด้านต้นทุนโดยไม่กระทบต่อประสิทธิภาพการทำงาน วิธีการทำงานร่วมกันนี้ช่วยให้ลูกค้าของเราประหยัดค่าใช้จ่ายด้านระบบนิวเมติกส์ในโครงการได้เฉลี่ย 221,000 บาท.

บทสรุป

การตรวจสอบโมเดล CAD อย่างละเอียดถี่ถ้วนเป็นเครื่องมือที่ทรงพลังที่สุดของคุณในการป้องกันความล้มเหลวในการผสานรวมที่มีค่าใช้จ่ายสูง, รับรองว่าข้อกำหนดด้านประสิทธิภาพจะได้รับการตอบสนอง, และระบุโอกาสในการประหยัดต้นทุนที่สำคัญ—ไม่ว่าคุณจะทำงานกับซัพพลายเออร์ OEM หรือทางเลือกคุณภาพสูงเช่น Bepto Pneumatics การลงทุนเวลาในการตรวจสอบ CAD อย่างเป็นระบบก่อนการอนุมัติจะให้ผลตอบแทนตลอดวงจรชีวิตของโครงการของคุณ 🚀
