การสร้างแบบจำลองการอัดตัวของเซอร์โวนิวเมติกในลูปควบคุม

Q: แฟกเตอร์การอัดตัว Z เหมือนกับความแข็งนิวเมติกหรือไม่?

ไม่เหมือน Z ใช้ปรับสมการก๊าซจริงสำหรับพฤติกรรมที่ไม่เป็นอุดมคติ ส่วนความแข็งนิวเมติกคือความสัมพันธ์แรง-การกระจัดเฉพาะจุดที่ได้จากความดันในห้อง พื้นที่ลูกสูบที่มีผล ปริมาตรที่กักไว้ และกระบวนการความร้อนที่สมมติ ตัวควบคุมอาจใช้แนวคิดทั้งสอง แต่การแทนที่กันจะทำให้หน่วยและความหมายทางกายภาพผิด

การสร้างแบบจำลองการอัดตัวของเซอร์โวนิวเมติกไม่ได้ถือว่า “การอัดตัว” เป็นค่าคงที่ที่ปรับได้เพียงค่าเดียว แต่ต้องแยกสมการสถานะของก๊าซ สมมติฐานกระบวนการความร้อน ปริมาตรห้องที่เปลี่ยนสองด้าน อัตราการไหลเชิงมวลของวาล์ว แรงลูกสูบ แรงเสียดทาน และมวลเคลื่อนที่ ผลลัพธ์คือแพลนต์ไม่เชิงเส้นที่สามารถระบุพารามิเตอร์และตรวจยืนยันได้ก่อนจะไว้วางใจตัวควบคุม

ความแตกต่างนี้สำคัญเพราะระบบกำหนดตำแหน่งเซอร์โวนิวเมติกมีองค์ประกอบเชิงหน้าที่อย่างน้อยสามส่วน ได้แก่ แอคชูเอเตอร์ที่มีฟีดแบ็กตำแหน่ง วาล์วทิศทางแบบสัดส่วน และตัวควบคุมตำแหน่ง (Festo, สืบค้นเมื่อ 2026-07-23) สูตรของกระบอกสูบเพียงอย่างเดียวไม่สามารถทำนายพฤติกรรมของลูปครบชุดได้

ประเด็นสำคัญ

สร้างแบบจำลองอย่างน้อย 4 สถานะหลัก ได้แก่ ตำแหน่ง ความเร็ว และความดันสัมบูรณ์ในห้องทั้งสอง

ใช้ข้อมูล ISO 6358 หรือแผนที่วาล์วที่วัดจริง แทนการใช้ขนาดพอร์ตเป็นแบบจำลองการไหล

ทำให้เป็นเชิงเส้นที่จุดทำงานที่กำหนด แล้วตรวจความดันและการเคลื่อนที่พร้อมกันก่อนจัดตารางเกนตัวควบคุม

แฟกเตอร์การอัดตัวหมายถึงอะไรจริง ๆ?

NIST นิยามแฟกเตอร์การอัดตัวแบบไม่มีหน่วย $Z$ ว่าเป็นค่าปรับความไม่เป็นอุดมคติของอากาศในสมการก๊าซจริง ไม่ใช่ความแข็งของกระบอกสูบหรือเกนของตัวควบคุม (NIST, สืบค้นเมื่อ 2026-07-23) ดังนั้นต้องแยกปริมาณสามอย่างออกจากกันในแบบจำลองเซอร์โวนิวเมติก ได้แก่ $Z$ เลขชี้กำลังของกระบวนการ และความแข็งของสปริงลมเชิงกล

สำหรับแบบจำลองก๊าซจริงที่อิงมวล ให้เขียนว่า:

pV = ZmRT

หน่วยและสภาวะอ้างอิงมีความสำคัญ

ในที่นี้ $p$ คือความดันสัมบูรณ์หน่วยปาสคาล $V$ คือปริมาตรก๊าซหน่วยลูกบาศก์เมตร $m$ คือมวลอากาศหน่วยกิโลกรัม $R$ คือค่าคงที่จำเพาะของก๊าซสำหรับอากาศ และ $T$ คืออุณหภูมิสัมบูรณ์หน่วยเคลวิน การตั้ง $Z = 1$ ให้ค่าประมาณก๊าซอุดมคติ ความเพียงพอของค่าประมาณนี้ขึ้นกับความแม่นยำของแบบจำลองที่ต้องการ ความดัน ช่วงอุณหภูมิ และความชื้น แฟกเตอร์การอัดตัว คือค่าปรับก๊าซจริงตามที่อธิบายข้างต้น ส่วน เลขชี้กำลังโพลีโทรปิก แทนเส้นทางความร้อนที่สมมติระหว่างการอัดหรือขยายตัว ซึ่งตอบคนละคำถาม:

pV^n = C

เลขชี้กำลัง $n$ แทนพฤติกรรมการถ่ายเทความร้อนที่สมมติในเหตุการณ์ที่สร้างแบบจำลอง ขณะที่ $C$ เป็นค่าคงที่สำหรับกระบวนการอุดมคตินั้น และไม่สามารถใช้แทน $Z$ ได้ การเคลื่อนที่เร็วอาจใกล้สมมติฐานอะเดียแบติก ส่วนเหตุการณ์ช้าที่มีการแลกเปลี่ยนความร้อนมากอาจใกล้ไอโซเทอร์มอล ต้องบันทึกค่าที่เลือกและตรวจเทียบกับความดันที่วัดได้

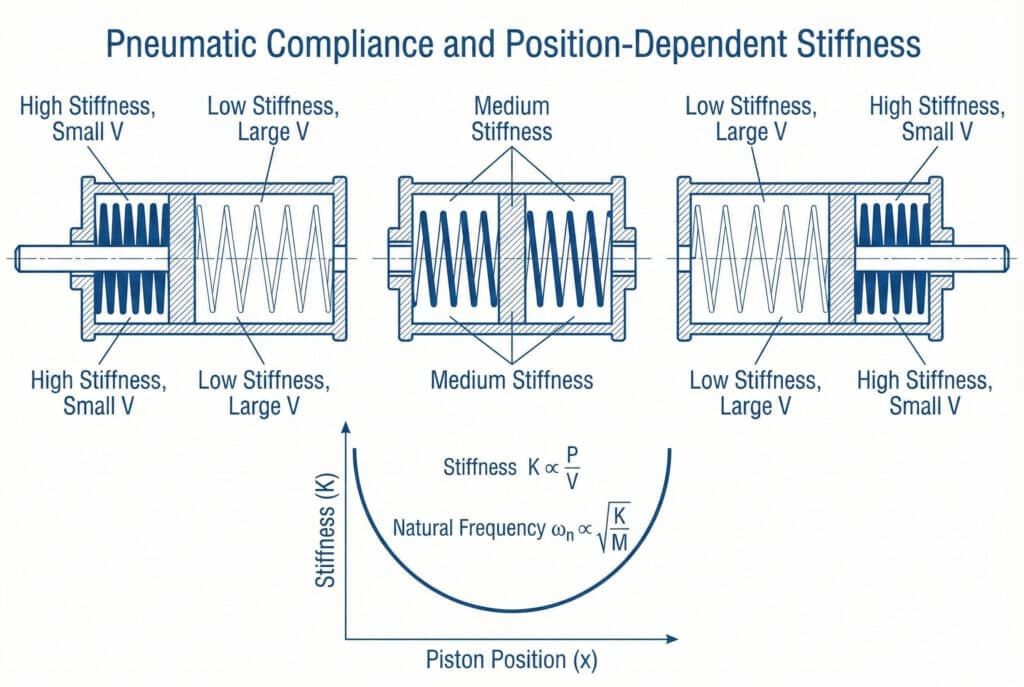

ความแข็งนิวเมติก คือผลเฉพาะจุดของแรงเทียบกับการกระจัด สำหรับห้องที่กักอากาศสองห้อง ค่าประมาณสัญญาณเล็กที่ใช้ได้คือ:

k_{\mathrm{air}} = \frac{n p_1 A_1^2}{V_1} + \frac{n p_2 A_2^2}{V_2}

ความดันในห้อง $p_1$ และ $p_2$ ต้องเป็นความดันสัมบูรณ์ พื้นที่ $A_1$ และ $A_2$ คือพื้นที่ลูกสูบที่มีผล ส่วนปริมาตร $V_1$ และ $V_2$ รวมพอร์ต ฟิตติ้ง ท่อ และโพรงด้านวาล์วที่ถูกกักไว้ตามสถานะวาล์วที่เกี่ยวข้อง สมการนี้อธิบายจุดทำงานหนึ่งจุด ไม่ใช่ไดนามิกของแกนที่เคลื่อนที่ทั้งหมด สำหรับความหมายทางกายภาพของพจน์ความแข็งนี้และการเปลี่ยนแปลงตลอดระยะชัก ดูคู่มือแยกเรื่องผลของการอัดตัวของอากาศต่อการควบคุมกระบอกสูบ บทความนี้เริ่มต่อจากคำอธิบายนั้น โดยสร้างแบบจำลองควบคุมที่ทำนายความดันและการเคลื่อนที่ที่วัดได้

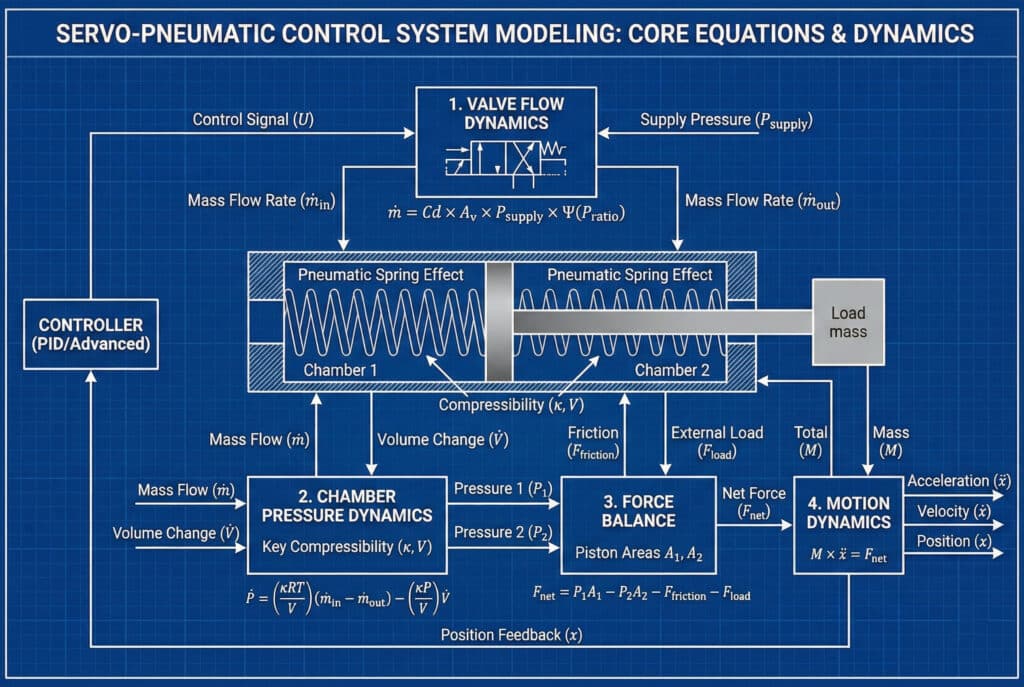

แบบจำลองแพลนต์ไม่เชิงเส้นขั้นต่ำควรเป็นอย่างไร?

Richer และ Hurmuzlu ตรวจยืนยันแบบจำลองแอคชูเอเตอร์นิวเมติกโดยละเอียดกับกระบอกสูบสองชนิดและความยาวท่อต่อหลายแบบ พร้อมคำนึงถึงการไหลวาล์วไม่เชิงเส้น การอัดตัวของห้อง การรั่ว ปริมาตรที่ไม่ทำงาน และผลของท่อนิวเมติก (ASME, 2000) แบบจำลองแรกที่ใช้งานจริงอาจเล็กกว่าได้ แต่ไม่ควรละความดันในห้องทั้งสองพร้อมกัน

สถานะความดันทั้งสองมีความจำเป็น

เลือกเวกเตอร์สถานะที่ทำให้พลังงานนิวเมติกที่สะสมมองเห็นได้:

\mathbf{x}_s = [x,\dot{x},p_1,p_2]^\mathsf{T}

ตำแหน่งคือ $x$ ความเร็วคือ $\dot{x}$ และ $p_1$ กับ $p_2$ คือความดันสัมบูรณ์ในห้อง เพิ่มตำแหน่งสปูลวาล์ว สถานะในท่อ สถานะอุณหภูมิ หรือสถานะแรงเสียดทานก็ต่อเมื่อการวัดแสดงว่าแบบจำลองสี่สถานะไม่สามารถสร้างพฤติกรรมที่ต้องการได้

ปริมาตรสองห้องเปลี่ยนไปในทิศทางตรงข้ามกัน:

V_1(x) = V_{10} + A_1 x

V_2(x) = V_{20} + A_2(L-x)

$V_{10}$ และ $V_{20}$ คือปริมาตรปลายที่มีผล ณ จุดกำเนิดตำแหน่งที่เลือก รวมระยะเคลียร์รันซ์และปริมาตรตายที่เชื่อมต่อ $L$ คือระยะชักที่ใช้ได้ อาจกลับทิศทางเครื่องหมายได้ แต่ต้องสอดคล้องกันในสมการปริมาตร ความดัน แรง และเซนเซอร์

ภายใต้แบบจำลองก๊าซอุดมคติแบบอุณหภูมิรวมและโพลีโทรปิกอย่างง่าย แต่ละห้องแทนได้ด้วย:

\dot{p}_i = \frac{nRT_i}{V_i}\dot{m}_i - \frac{n p_i}{V_i}\dot{V}_i

$\dot{m}_i$ คืออัตราการไหลเชิงมวลสุทธิที่มีเครื่องหมายเข้าสู่ห้อง $i$ สมการนี้เป็นทางเลือกในการสร้างแบบจำลอง ไม่ใช่กฎสากลสำหรับทรานเชียนต์ทุกชนิด หากการถ่ายเทความร้อน การรั่ว หรือการเปลี่ยนแปลงอุณหภูมิทำให้ค่าคลาดเคลื่อนที่เหลืออยู่ไม่ยอมรับได้ ต้องขยายแบบจำลองพลังงาน แทนการซ่อนความคลาดเคลื่อนไว้ในเกนตัวควบคุม

สมการแรงนิวเมติกและการเคลื่อนที่ของโหลดคือ:

F_p = p_1 A_1 - p_2 A_2

M_{\mathrm{eq}}\ddot{x} = F_p - F_{\mathrm{friction}} - F_{\mathrm{load}} - F_{\mathrm{mechanical}}

$M_{\mathrm{eq}}$ คือมวลเคลื่อนที่ที่สะท้อนมายังแกน ส่วนพจน์ที่เหลือแทนแรงเสียดทานของซีลและระบบนำทาง โหลดภายนอก แรงโน้มถ่วงเมื่อเกี่ยวข้อง และแรงจากกลไก กระบอกสูบไร้ก้านอาจมีพื้นที่ความดันตามชื่อเท่ากัน แต่แรงเสียดทานแคริเออร์ แถบซีล ระบบนำทาง และกลไกภายนอกยังทำให้การเคลื่อนที่สองทิศทางแตกต่างกัน

จากประสบการณ์ของเรา ลำดับแบบจำลองควรเดินตามค่าคลาดเคลื่อนที่สังเกตได้ เริ่มจากสี่สถานะและแผนที่วาล์วที่วัดจริง เพิ่มสถานะเมื่อค่าคลาดเคลื่อนที่เกิดซ้ำมีคำอธิบายทางกายภาพ เช่น ความหน่วงวาล์ว การเติมลมในท่อ ความหน่วงความร้อน หรือแรงเสียดทานไดนามิก แบบจำลองขนาดใหญ่ที่มีพารามิเตอร์ไม่ทราบค่าอาจฟิตข้อมูลเดินระบบได้ดี แต่ทำนายโหลดใหม่ได้แย่กว่า

แบบจำลองขั้นต่ำยังคงห่วงโซ่เหตุผลจากคำสั่งวาล์วไปสู่อัตราการไหลเชิงมวล ความดันในห้อง แรงลูกสูบ การเคลื่อนที่ และฟีดแบ็กที่วัดได้

ควรแทนการไหลเชิงมวลของวาล์วอย่างไร?

ISO 6358-1 กำหนดวิธีทดสอบสภาวะคงตัวสำหรับส่วนประกอบของไหลอัดตัวได้ที่มีทางไหลคงที่หรือแปรผัน แต่ไม่ครอบคลุมกระบอกสูบ แอคคูมูเลเตอร์ เรกูเลเตอร์ที่มีฟีดแบ็กภายใน และส่วนประกอบที่มีค่าสัมประสิทธิ์ไม่เสถียร (ISO, ยืนยันในปี 2026) ให้ใช้ข้อมูลวาล์วของมาตรฐานภายในแบบจำลองแพลนต์ โดยไม่ถือว่ามาตรฐานนี้เป็นการทดสอบไดนามิกของกระบอกสูบ

แทนขอบการวัดแต่ละด้านเป็นฟังก์ชันที่มีเครื่องหมาย:

\dot{m} = f(u,p_u,p_d,T_u)

คำสั่งวาล์วคือ $u$ ความดันสัมบูรณ์ต้นทางคือ $p_u$ ความดันสัมบูรณ์ปลายทางคือ $p_d$ และอุณหภูมิต้นทางคือ $T_u$ ฟังก์ชันต้องแยกการไหลจากแหล่งจ่ายเข้าสู่ห้องออกจากการไหลจากห้องสู่ทางระบาย รวมบริเวณการไหลติดคอและการไหลต่ำกว่าความเร็วเสียง ค่าการไหลตามชื่อเพียงค่าเดียวไม่สามารถนิยามพื้นผิวนี้ได้

อินพุตที่ควรใช้ เรียงจากดีที่สุดลงมา คือ:

แผนที่คำสั่ง-ความดัน-การไหลที่วัดจากวาล์วและอิเล็กทรอนิกส์ขับจริง
กราฟของผู้ผลิตที่ระบุความดันจ่าย ความดันปลายทาง อุณหภูมิ และเงื่อนไขคำสั่ง
ข้อมูลคอนดักแตนซ์เสียงและอัตราส่วนความดันวิกฤตตาม ISO 6358 สำหรับรุ่นที่เข้ากันได้
แบบจำลองสัมประสิทธิ์การไหลออกที่ผ่านการตรวจยืนยันรูปทรงและสมมติฐาน

ขนาดพอร์ตไม่ใช่แบบจำลองการไหล

ค่าการไหลในแค็ตตาล็อกที่วัดภายใต้ธรรมเนียมความดันที่ไม่ระบุก็เช่นกัน หากตัวควบคุมทำงานใกล้เดดแบนด์หรือจุดอิ่มตัวของวาล์ว ให้ระบุบริเวณเหล่านี้โดยตรง มิฉะนั้นแบบจำลองความดันอาจดูถูกต้องทั้งที่อินพุตควบคุมผิด ท่อระหว่างวาล์วกับกระบอกสูบก็อยู่ในขอบเขตแบบจำลอง ท่อสั้นลดปริมาตรที่ควบคุม ขณะที่เส้นผ่านศูนย์กลางภายในเล็กอาจจำกัดการไหลเชิงมวล คู่มือเลือกวาล์วสัดส่วนอธิบายการเลือกขนาดฮาร์ดแวร์ ส่วนแบบจำลองนี้ควรใช้ลักษณะจริงของวาล์วที่เลือก ไม่ใช่ค่าคงที่ทั่วไปของ “เซอร์โววาล์ว”

การทำให้เป็นเชิงเส้นรอบจุดทำงานที่กำหนด

งานศึกษาเซอร์โวนิวเมติกปี 2004 พัฒนาโครงสร้างแบบจำลองเฉพาะจุดสองแบบ แบบหนึ่งเป็นกล่องดำ และอีกแบบเป็นกล่องเทาที่มีข้อมูลความแตกต่างความดันกับแรงเสียดทาน จากนั้นจัดตารางตัวควบคุมฟีดแบ็กสถานะตามบริเวณการทำงาน (Control Engineering Practice, 2004) บทเรียนไม่ใช่สูตรเกนสากล แต่คือแบบจำลองเชิงเส้นทุกชุดต้องผูกกับสมดุลและตัวแปรจัดตารางที่ระบุ

คำว่าเฉพาะจุดหมายถึงเฉพาะจุดจริง ๆ

เขียนแพลนต์ไม่เชิงเส้นเป็น $\dot{\mathbf{x}}_s = \mathbf{f}(\mathbf{x}_s,u)$ และเลือกจุดทำงาน $(\bar{\mathbf{x}}_s,\bar{u})$ ที่เป็นไปตามเงื่อนไขสมดุล แบบจำลองการรบกวนเฉพาะจุดคือ:

\delta\dot{\mathbf{x}}_s = \mathbf{A}\,\delta\mathbf{x}_s + \mathbf{B}\,\delta u

\delta y = \mathbf{C}\,\delta\mathbf{x}_s + \mathbf{D}\,\delta u

เมทริกซ์คือจาโคเบียนที่คำนวณ ณ จุดทำงานที่เลือก ให้บันทึกตำแหน่งลูกสูบ โหลด ความดันจ่าย ความดันในห้อง ไบแอสวาล์ว สมมติฐานอุณหภูมิ และทิศทางการเคลื่อนที่กับทุกชุด ฟังก์ชันถ่ายโอนที่ไม่มีจุดทำงานไม่ครบถ้วน เพราะปริมาตรห้องและอัตราส่วนความดันวาล์วเปลี่ยนไปเมื่อแกนเคลื่อนที่

ค่าประมาณความแข็งของอากาศช่วยตีความโพลคู่หนึ่งได้:

\omega_n \approx \sqrt{\frac{k_{\mathrm{air}}+k_{\mathrm{mechanical}}}{M_{\mathrm{eq}}}}

$\omega_n$ คือความถี่ธรรมชาติเฉพาะจุดแบบไม่หน่วงหน่วยเรเดียนต่อวินาที ไม่ใช่แบนด์วิดท์ของลูปปิดโดยอัตโนมัติ ไดนามิกวาล์ว การหน่วง ความล่าช้า ฟิลเตอร์ฟีดแบ็ก จุดอิ่มตัว แรงเสียดทาน และโครงสร้างที่ไม่ได้สร้างแบบจำลองอาจทำให้การตอบสนองที่วัดได้เปลี่ยน ใช้คู่มือคำนวณความถี่ธรรมชาติเมื่อคำถามหลักคือเรโซแนนซ์ ไม่ใช่การสังเคราะห์ตัวควบคุม

ตารางเกนควรอินเตอร์โพเลตตัวควบคุมที่ตรวจยืนยันแล้ว ไม่ใช่ขยายเกนสัดส่วนตัวเดียวตามปริมาตรห้อง ตรวจแพลนต์ทุกจุดที่อยู่ในตารางและช่วงเปลี่ยนระหว่างจุด ตำแหน่งอาจเป็นตัวแปรจัดตารางหนึ่งตัว แต่โหลด ความดัน ทิศทาง และบริเวณการทำงานของวาล์วก็สำคัญได้หากเปลี่ยนระหว่างการผลิต

พารามิเตอร์ใดต้องระบุจากเครื่องจริง?

วิธีการทดลองปี 2017 พบว่าการระบุปริมาตรตายช่วยให้แบบจำลองสอดคล้องกับเอาต์พุตที่วัดสามค่า ได้แก่ ความดันในห้อง ความเร็วลูกสูบ และตำแหน่งลูกสูบ (Simulation Modelling Practice and Theory, 2017) ผลนี้ทำให้ปริมาตรตายเป็นพารามิเตอร์ที่ต้องวัด ไม่ใช่ค่าที่ปรับจนกราฟตำแหน่งเส้นเดียวดูตรง

แยกพารามิเตอร์ตามวิธีที่จะได้มา:

กลุ่มพารามิเตอร์	แหล่งเริ่มต้น	การทดสอบระบุพารามิเตอร์	สัญญาณตรวจยืนยัน
รูใน พื้นที่ที่มีผล ระยะชัก	แบบวาดและเอกสารข้อมูล	ตรวจสอบมิติ	ตำแหน่งปลายและสมดุลแรง
ปริมาตรตายของห้องและส่วนที่เชื่อมต่อ	CAD และการคำนวณปริมาตรท่อ	ทดสอบความดัน-ปริมาตรแบบแยกส่วน	กราฟความดันของห้องทั้งสอง
พื้นผิวการไหลของวาล์ว	ข้อมูลผู้ผลิต	ทำแผนที่ความดัน-การไหลแบบควบคุม	การเพิ่มความดันและการลดลงของทางระบาย
เดดแบนด์และความหน่วงวาล์ว	อิเล็กทรอนิกส์และเอกสารข้อมูลวาล์ว	กวาดคำสั่งและสเต็ปขนาดเล็ก	จุดเริ่มจากคำสั่งถึงความดัน
มวลเคลื่อนที่และโหลดภายนอก	การคำนวณมวลและกลไก	ทดสอบการเคลื่อนที่ด้วยโหลดที่ทราบค่า	ค่าคลาดเคลื่อนของความเร่งและแรง
แรงเสียดทาน	ข้อมูลซีลและระบบนำทางเบื้องต้น	ทดสอบความเร็วต่ำสองทิศทางและแรงเริ่มหลุด	ค่าคลาดเคลื่อนความดัน-แรงเทียบกับความเร็ว
การรั่ว	ขีดจำกัดของส่วนประกอบ	ทดสอบค้างความดันแบบแยกส่วน	ความดันลดลงเมื่อปริมาตรคงที่
พฤติกรรมความร้อน	แบบจำลองกระบวนการที่สมมติ	รอบช้าและเร็วซ้ำหลายครั้ง	ค่าคลาดเคลื่อนความดันเทียบกับเวลาค้างและอุณหภูมิ

อย่าระบุพารามิเตอร์ทั้งหมดจากสเต็ปตำแหน่งเดียว ชุดพารามิเตอร์หลายแบบอาจทำให้การเคลื่อนที่ดูคล้ายกัน แต่ทำนายความดันในห้องผิด ใช้การทดสอบอิสระเมื่อทำได้ แล้วกันข้อมูลอีกชุดไว้ตรวจยืนยัน หากใช้ข้อมูลเดียวกันทั้งปรับและพิสูจน์แบบจำลอง อาจเกิดโอเวอร์ฟิตโดยไม่รู้ตัว ฐานเวลาการวัดก็สำคัญเช่นกัน ให้บันทึกคำสั่งวาล์ว ฟีดแบ็กวาล์วถ้ามี ความดันจ่ายที่วาล์ว ความดันพอร์ตกระบอกสูบทั้งสอง ตำแหน่ง โหลด และเวลาให้ซิงโครไนซ์กัน เกจเรกูเลเตอร์แบบสถิตไม่แสดงความดันที่ยุบตัวระหว่างเร่งความเร็ว คู่มือความผันผวนของความดันอากาศอธิบายการทดสอบด้านจ่ายนั้น ตำแหน่งเพียงอย่างเดียวไม่สามารถแยกข้อจำกัดการไหลออกจากแรงเสียดทานตอนเริ่มหลุด

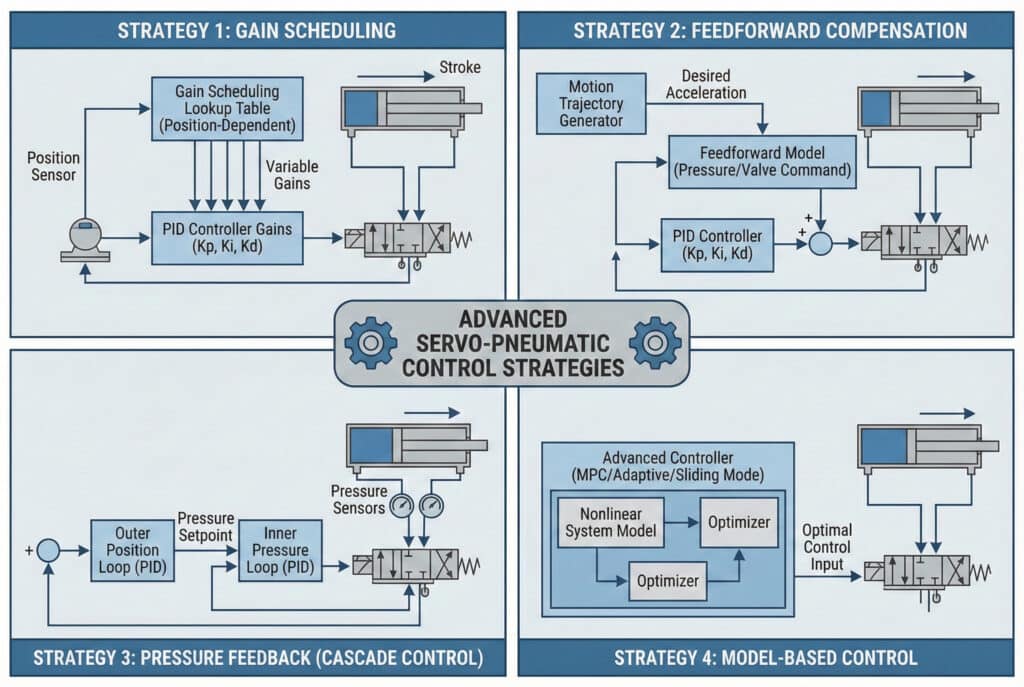

แบบจำลองเปลี่ยนการออกแบบตัวควบคุมอย่างไร?

Festo อธิบายองค์ประกอบที่จำเป็นสามอย่างในระบบกำหนดตำแหน่งเซอร์โวนิวเมติก ขณะที่งานศึกษาการจัดตารางเกนปี 2004 ใช้แบบจำลองเฉพาะจุดร่วมกับฟีดแบ็กสถานะ แทนตัวคูณ PID สากล (Festo, สืบค้นเมื่อ 2026-07-23; Schulte และ Hahn, 2004) การเลือกตัวควบคุมควรตามการเปลี่ยนแปลงของแพลนต์ที่วัดได้และฟีดแบ็กที่มี

พฤติกรรมแพลนต์ที่สังเกตได้	สถาปัตยกรรมเริ่มต้นที่เหมาะสม	หลักฐานที่ต้องพิสูจน์
บริเวณทำงานเดียว ความไม่เชิงเส้นเล็กน้อย	ตัวควบคุมตำแหน่งหรือสถานะเกนคงที่	เสถียรภาพและเวลาตั้งตัวตลอดโหลดกับความดันปกติ
ไดนามิกที่ขึ้นกับตำแหน่งและเกิดซ้ำได้	ตัวควบคุมแบบจัดตารางเกน	เสถียรภาพทุกแพลนต์เฉพาะจุดและระหว่างอินเตอร์โพเลต
ความคลาดเคลื่อนการติดตามถูกครอบงำด้วยแรงตามเส้นทางที่ทราบ	ฟีดฟอร์เวิร์ดจากแบบจำลองร่วมกับฟีดแบ็ก	แผนที่วาล์วผกผัน การจัดการจุดอิ่มตัว ความไวต่อโหลด
ไดนามิกความดันในห้องจำกัดการปฏิเสธการรบกวน	ฟีดแบ็กความดันภายในลูปการเคลื่อนที่	แบนด์วิดท์เซนเซอร์ สัญญาณรบกวน การแยกลูป พฤติกรรมเมื่อขัดข้อง
ความไม่แน่นอนสูงหรือแรงเสียดทาน/โหลดเปลี่ยน	กลยุทธ์แบบปรับตัว รับรู้ความไม่แน่นอน หรือไม่เชิงเส้น	พารามิเตอร์ที่มีขอบเขต เหตุผลด้านเสถียรภาพ การทดสอบกรณีเลวร้ายที่สุด

ฟีดฟอร์เวิร์ดต้องเริ่มจากสมดุลแรง ไม่ใช่สมการคำสั่งวาล์วโดยตรง แรงจากความดันที่ต้องการประมาณได้ดังนี้:

F_{p,\mathrm{req}} = M_{\mathrm{eq}}\ddot{x}_{\mathrm{ref}} + F_{\mathrm{load}} + \hat{F}_{\mathrm{friction}}

คู่ความดันในห้องที่ต้องการต้องเคารพความดันจ่าย ความดันทางระบาย ทิศทางแรง และขีดจำกัดความดัน จากนั้นการแปลงเป้าหมายความดันเป็นคำสั่งวาล์วต้องใช้แบบจำลองการไหลของวาล์วผกผันและสถานะห้อง การนำแรงไปหารด้วยผลต่างความดันและพื้นที่ไม่ได้ให้คำสั่งวาล์วแบบไม่มีหน่วย

อย่าคัดลอกอัตราการสุ่มตัวอย่างจากเครื่องอื่น ให้เลือกคาบตัวควบคุมจากไดนามิกวาล์ว ความดัน เซนเซอร์ การคำนวณ และกลไกที่วัดได้ แล้วเผื่อระยะสำหรับฟิลเตอร์กับความหน่วง ลำดับเดินระบบที่ปลอดภัยคือจำกัดค่าอย่างอนุรักษ์ ตรวจขั้วสัญญาณ ทำความเข้าใจแบบวงเปิด ปิดลูปทีละลูป และจึงทดสอบโหลดกับความดันจ่ายเต็มขอบเขต

วิดีโอ: S2 Positioning - การกำหนดตำแหน่งกระบอกสูบไร้ก้านที่ดีกว่า โดย Enfield Technologies สาธิตฟีดแบ็กภายนอกและการควบคุมวาล์วอิเล็กทรอนิกส์บนแกนกระบอกสูบไร้ก้าน

สำหรับภาพรวมฮาร์ดแวร์และการเดินระบบที่กว้างขึ้น ดูคู่มือกำหนดตำแหน่งนิวเมติกด้วยเซอร์โว แยกงานเลือกส่วนประกอบของคู่มือนั้นออกจากงานประมาณพารามิเตอร์ที่อธิบายที่นี่

เวิร์กโฟลว์ตรวจยืนยันที่เปิดเผยแบบจำลองผิด

แบบจำลอง ASME ที่ผ่านการตรวจยืนยันเปรียบเทียบการทำนายกับกระบอกสูบสองชนิดและความยาวท่อที่ต่างกัน ไม่ได้ใช้เฉพาะข้อมูลที่ระบุพารามิเตอร์ (Richer และ Hurmuzlu, 2000) การทดสอบยอมรับของคุณก็ควรรวมสภาวะที่กันออกจากการฟิต เช่น ตำแหน่ง โหลด ทิศทาง ความดัน เส้นทางการเคลื่อนที่ หรือรูปแบบท่ออีกแบบ

ตรวจยืนยันเป็นชั้น ๆ:

เรขาคณิตและแรงสถิต: ยืนยันพื้นที่ ปริมาตร เครื่องหมาย แรงโน้มถ่วง และความดันสมดุล
การทดสอบวาล์วและห้อง: เปรียบเทียบการเพิ่มความดัน การลดความดัน เดดแบนด์ และความหน่วงที่วัดกับที่ทำนาย โดยใช้ปริมาตรคงที่เมื่อทำได้
การเคลื่อนที่ความเร็วต่ำ: เปิดเผยแรงเสียดทานตอนเริ่มหลุด ฮิสเทอรีซิส แรงต้านจากระบบนำทาง และค่าคลาดเคลื่อนตามทิศทาง
เส้นทางไดนามิก: เปรียบเทียบคำสั่ง ความดันทั้งสอง ตำแหน่ง ความเร็ว และความเร่งภายใต้สภาวะที่กันไว้
การทดสอบลูปปิด: ตรวจเวลาตั้งตัว โอเวอร์ชูต ค่าคลาดเคลื่อนคงค้าง จุดอิ่มตัว การตอบสนองต่อการรบกวน และสถานะปลอดภัย ณ จุดอ้างอิงกระบวนการ

ค่าคลาดเคลื่อนคือหลักฐาน

ตรวจรูปทรงของค่าคลาดเคลื่อน ไม่ใช่ดูเพียงค่าเฉลี่ยเดียว ค่าคลาดเคลื่อนความดันที่เพิ่มตามเวลาค้างชี้ไปที่ความไม่ตรงกันด้านความร้อนหรือการรั่ว ค่าคลาดเคลื่อนการเคลื่อนที่ที่เปลี่ยนเครื่องหมายตามทิศทางชี้ไปที่แรงเสียดทานหรือแบบจำลองโหลด ความหน่วงที่เหมือนกันในกราฟความดันทั้งสองอาจมาจากวาล์วหรือสายการเก็บข้อมูล ความคลาดเคลื่อนตำแหน่งความถี่สูงทั้งที่ความดันสะอาดอาจเป็นไดนามิกเซนเซอร์หรือกลไกนอกแบบจำลองนิวเมติก

การตรวจยืนยันควรตอบคำถามการตัดสินใจว่าแบบจำลองแม่นพอสำหรับเลือกส่วนประกอบ ฟีดฟอร์เวิร์ด จัดตารางเกน ตรวจจับความขัดข้อง หรือเฝ้าระวังที่เกี่ยวข้องกับความปลอดภัยหรือไม่ การใช้งานแต่ละแบบต้องการขอบเขตความคลาดเคลื่อนต่างกัน แบบจำลองที่ประมาณเวลาชักอาจยังไม่พอสำหรับฟีดแบ็กสถานะความดัน และแบบจำลองปกติที่ดีไม่ได้พิสูจน์พฤติกรรมหลังเซนเซอร์ วาล์ว หรือแหล่งจ่ายขัดข้อง

แบบจำลองพร้อมใช้งานก็ต่อเมื่อการทดสอบที่กันไว้แสดงว่าค่าคลาดเคลื่อนที่เหลือเล็กพอสำหรับงานควบคุมที่ตั้งใจ

ก่อนปล่อยสู่การผลิต ให้กำหนดวิธีแยกพลังงานนิวเมติกที่สะสม วิธีรองรับโหลดแนวตั้งหรือโหลดแขวน สิ่งที่จะเกิดขึ้นเมื่อคำสั่งหรือฟีดแบ็กหายไป และวิธีอนุญาตให้เริ่มใหม่ สมรรถนะการควบคุมไม่เคยทดแทนการประเมินความเสี่ยงของเครื่องจักร

คำถามที่พบบ่อยเกี่ยวกับการสร้างแบบจำลองเซอร์โวนิวเมติก

ISO 6358-1 ครอบคลุมการทดสอบการไหลของส่วนประกอบในสภาวะคงตัว ขณะที่แบบจำลองไม่เชิงเส้นที่ตรวจยืนยันข้างต้นใช้กระบอกสูบสองชนิดและรูปแบบท่อหลายแบบ คำถามสี่ข้อต่อไปนี้ครอบคลุมขอบเขตที่มีโอกาสทำให้แบบจำลองควบคุมผิดมากที่สุด ได้แก่ศัพท์ก๊าซ จุดอ้างอิงความดัน ความครอบคลุมของจุดทำงาน และการวัดที่ซิงโครไนซ์ (ISO, 2013; ASME, 2000)

แฟกเตอร์การอัดตัว Z เหมือนกับความแข็งนิวเมติกหรือไม่?

ไม่เหมือน $Z$ ใช้ปรับสมการก๊าซจริงสำหรับพฤติกรรมที่ไม่เป็นอุดมคติ ส่วนความแข็งนิวเมติกคือความสัมพันธ์แรง-การกระจัดเฉพาะจุดที่ได้จากความดันในห้อง พื้นที่ลูกสูบที่มีผล ปริมาตรที่กักไว้ และกระบวนการความร้อนที่สมมติ ตัวควบคุมอาจใช้แนวคิดทั้งสอง แต่การแทนที่กันจะทำให้หน่วยและความหมายทางกายภาพผิด

แบบจำลองควรใช้ความดันเกจหรือความดันสัมบูรณ์?

ใช้ความดันสัมบูรณ์ในความสัมพันธ์ของสถานะก๊าซ ความหนาแน่น อัตราส่วนความดัน การไหลเชิงมวล ความแข็ง และอุณหภูมิ ความดันเกจยังใช้ได้กับจอผู้ปฏิบัติงานและการคำนวณแรงเมื่อจัดการผลของบรรยากาศอย่างสอดคล้อง ให้บันทึกจุดอ้างอิงบรรยากาศและอย่าใส่ค่าความดันเกจตรง ๆ ลงในสมการก๊าซอุดมคติหรือสมการโพลีโทรปิก

แบบจำลองเชิงเส้นแบบเดียวครอบคลุมระยะชักทั้งช่วงได้หรือไม่?

ได้ก็ต่อเมื่อการตรวจยืนยันแสดงว่าการเปลี่ยนแปลงของแพลนต์ยังยอมรับได้สำหรับสมรรถนะที่ต้องการ ปริมาตรห้อง อัตราส่วนความดันวาล์ว แรงเสียดทาน โหลด และทิศทางอาจเปลี่ยนไดนามิกเฉพาะจุด หากต้องการขอบเขตที่กว้างขึ้น ให้ระบุหลายจุดทำงานและตรวจตัวควบคุมแต่ละจุดรวมถึงการอินเตอร์โพเลตระหว่างจุด แทนการสมมติว่าเพียงตำแหน่งเป็นตัวกำหนดการขยายเกน

ควรบันทึกสัญญาณใดระหว่างตรวจยืนยันแบบจำลอง?

บันทึกคำสั่งวาล์ว ฟีดแบ็กวาล์วเมื่อมี ความดันจ่ายเข้าวาล์ว ความดันพอร์ตกระบอกสูบทั้งสอง ตำแหน่ง สภาวะโหลด และเวลาแบบซิงโครไนซ์ คำนวณความเร็วและความเร่งด้วยฟิลเตอร์ที่มีเอกสารกำกับ เพิ่มอุณหภูมิ แรง หรือการไหลเมื่อค่าคลาดเคลื่อนชี้ว่าสถานะเหล่านี้สำคัญ ตรวจยืนยันที่จุดอ้างอิงกระบวนการ ไม่ใช่เฉพาะเซนเซอร์ภายในแอคชูเอเตอร์
