ปัจจัยการรวมความเครียดคืออะไรและทำไมจึงมีความสำคัญ?

ทุกการเชื่อมต่อแบบเกลียวในระบบนิวเมติกของคุณเป็นจุดที่อาจเกิดความล้มเหลวได้—ไม่ใช่เพราะเกลียวอ่อนแอ แต่เป็นเพราะพฤติกรรมของความเครียดที่บริเวณที่ไม่ต่อเนื่องทางเรขาคณิต.

ปัจจัยการรวมความเครียด (Kt)1 เป็นตัวคูณที่ไม่มีหน่วยซึ่งใช้เพื่อวัดว่าความเค้นเพิ่มขึ้นมากเพียงใดที่บริเวณลักษณะทางเรขาคณิต เช่น รากเกลียว รูเจาะ และรอยบาก เมื่อเทียบกับความเค้นเฉลี่ยในวัสดุโดยรอบ ในเกลียวทรงกระบอก ค่า Kt ที่ 3.0-4.0 หมายความว่าความเค้นเชิงชื่อที่ 100 MPa จะกลายเป็น 300-400 MPa ที่รากเกลียว—ซึ่งมักจะเกินความแข็งแรงของวัสดุและทำให้เกิดรอยร้าวจากความล้า.

อินโฟกราฟิกทางเทคนิคที่มีชื่อว่า "ฟิสิกส์ของการรวมความเค้น (Kt) และกลไกความล้มเหลวจากความเมื่อยล้าของเกลียวทรงกระบอก" ส่วนทางซ้ายใช้การเปรียบเทียบการไหลของน้ำผ่านท่อเรียบและท่อที่แคบลงเพื่อแสดงให้เห็นว่าความเค้นเพิ่มขึ้นอย่างไรที่ลักษณะทางเรขาคณิตส่วนที่ถูกต้องแสดงภาพตัดของเกลียวทรงกระบอกพร้อมแผนที่ความร้อนที่บ่งชี้การรวมตัวของแรงเค้นสูงที่รากเกลียว ซึ่งระบุว่าเป็น "จุดวิกฤต: Kt = 3.5, 350 MPa" ด้านล่างมีภาพแทรกสามภาพที่แสดงการพัฒนาตั้งแต่การเริ่มต้นรอยแตกขนาดเล็กไปจนถึงการแตกหักอย่างรุนแรง พร้อมคำเตือนเกี่ยวกับการสะสมความเสียหายที่มองไม่เห็น.
อินโฟกราฟิก- ปัจจัยการรวมตัวของแรงกดดันและความล้มเหลวจากความเหนื่อยล้าในเกลียวของกระบอกสูบ

ฟิสิกส์ของการรวมความเครียด

ลองนึกภาพความเครียดเป็นน้ำที่ไหลผ่านท่อ เมื่อท่อแคบลงอย่างกะทันหัน ความเร็วของน้ำจะเพิ่มขึ้นอย่างมากในบริเวณที่แคบ ความเครียดมีพฤติกรรมคล้ายกัน—มัน “ไหล” ผ่านวัสดุ และเมื่อพบกับลักษณะเรขาคณิตที่เปลี่ยนแปลงอย่างเฉียบพลัน เช่น รากเกลียว ความเครียดจะสะสมอย่างเข้มข้นที่จุดนั้น.

ยิ่งความไม่ต่อเนื่องทางเรขาคณิตมีความคมมากเท่าใด ความเครียดที่รวมตัวกันก็จะยิ่งสูงขึ้นเท่านั้น รากเกลียวซึ่งมีรัศมีขนาดเล็กและการเปลี่ยนแปลงของหน้าตัดอย่างฉับพลัน ก่อให้เกิดความเครียดที่รวมตัวกันสูงที่สุดในระบบเครื่องกล.

ทำไมเธรดจึงเปราะบางเป็นพิเศษ

การเชื่อมต่อแบบเกลียวในกระบอกสูบนิวเมติกเผชิญกับแหล่งความเครียดหลายแหล่งพร้อมกัน:

  1. แรงดึงก่อนการติดตั้ง จากแรงบิดในการติดตั้ง
  2. แรงดันแบบเป็นรอบ จากการทำงานของระบบ
  3. โมเมนต์ดัด จากการไม่ตรงแนวหรือแรงกระทำด้านข้าง
  4. การสั่นสะเทือน จากการปฏิบัติงานเครื่องจักร
  5. การขยายตัวจากความร้อน จากการเปลี่ยนแปลงอุณหภูมิ

ความเค้นแต่ละนี้ถูกคูณด้วยปัจจัยการรวมความเค้นที่รากเกลียว สิ่งที่ดูเหมือนความเค้นมาตรฐานเพียง 50 MPa สามารถกลายเป็น 150-200 MPa ที่จุดวิกฤต—เพียงพอที่จะเริ่มต้นรอยแตกร้าวจากความล้า.

กลไกการล้มเหลวจากความเหนื่อยล้า

ความล้มเหลวของเกลียวส่วนใหญ่ไม่ได้เกิดจากการแตกหักเนื่องจากภาระเกินกะทันหัน—แต่เป็นความล้มเหลวจากความล้าที่พัฒนาขึ้นทีละน้อยตลอดหลายพันหรือหลายล้านรอบการใช้งาน:

ขั้นตอนที่ 1: รอยแตกขนาดเล็กเริ่มต้นที่บริเวณความเครียดสูงที่รากเกลียว
ขั้นตอนที่ 2: รอยแตกแพร่กระจายอย่างช้าๆ ในแต่ละรอบของแรงดัน
ขั้นตอนที่ 3: วัสดุที่เหลืออยู่ไม่สามารถรองรับน้ำหนักได้—ความล้มเหลวอย่างฉับพลันและรุนแรง

นี่คือเหตุผลที่กระบอกสูบสามารถทำงานได้อย่างสมบูรณ์แบบเป็นเวลาหลายเดือน แล้วเกิดการเสียหายโดยไม่มีการแจ้งเตือนล่วงหน้า ความเสียหายสะสมอยู่โดยไม่สามารถมองเห็นได้ตลอดเวลา.

คุณคำนวณความเข้มข้นของความเครียดในข้อต่อเกลียวได้อย่างไร?

การเข้าใจคณิตศาสตร์เบื้องหลังการรวมตัวของแรงเครียดช่วยให้คุณทำนายและป้องกันความล้มเหลวได้ก่อนที่มันจะเกิดขึ้น.

คำนวณความเข้มข้นของความเค้นโดยใช้ Kt=σmaxσnominalK_{t} = \frac{\sigma_{max}}{\sigma_{nominal}}, ที่ซึ่ง σmax\sigma_{max} คือความเครียดสูงสุดที่รากเกลียว σnominal\sigma_{nominal} คือความเค้นเฉลี่ยในส่วนเกลียว สำหรับเกลียวรูปตัววีมาตรฐาน ค่า Kt มักอยู่ในช่วง 2.5 ถึง 4.0 ขึ้นอยู่กับความห่างของเกลียว รัศมีรากเกลียว และวัสดุ จากนั้นความเค้นจริงที่รากเกลียวจะถูกคำนวณเป็น σactual=Kt×FappliedAthread_root\sigma_{actual} = K_{t} \times \frac{F_{applied}}{A_{thread\_root}}.

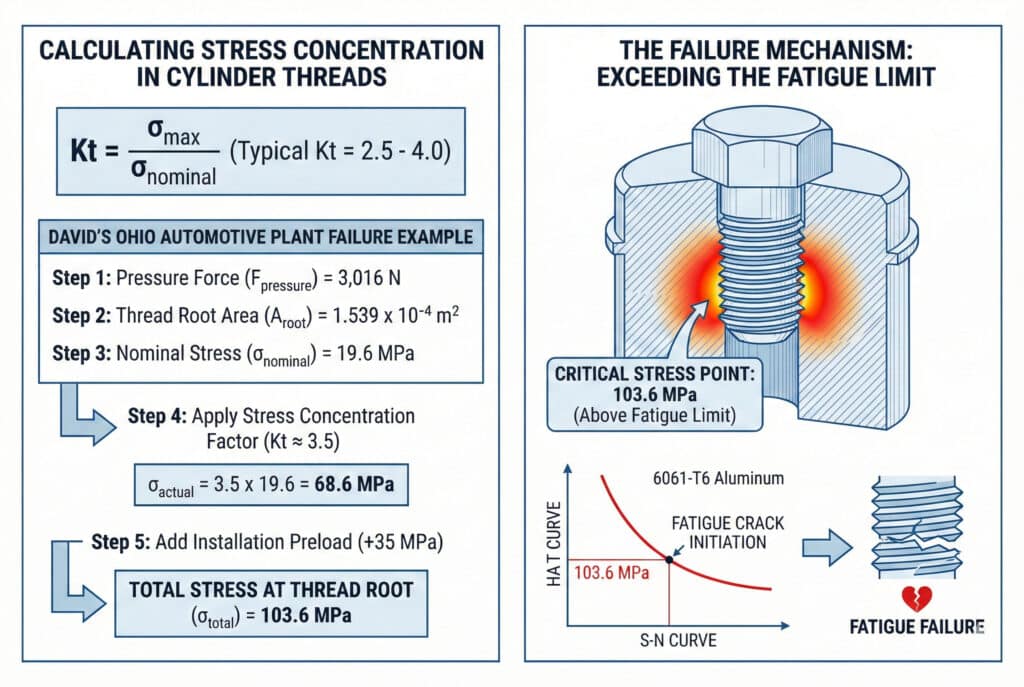

อินโฟกราฟิกทางเทคนิคที่แบ่งออกเป็นสองส่วน ส่วนด้านซ้าย "การคำนวณความเข้มข้นของความเค้นในเกลียวทรงกระบอก" อธิบายสูตร Kt = σ_max / σ_nominal และขั้นตอนการคำนวณทีละขั้นตอนสำหรับ "ตัวอย่างความล้มเหลวของโรงงานยานยนต์โอไฮโอของเดวิด"ส่งผลให้ "ความเค้นรวมที่รากเกลียว (σ_total) = 103.6 MPa."แผงด้านขวา "กลไกความล้มเหลว: การเกินขีดจำกัดความล้า" แสดงภาพตัดขวางของเกลียวพร้อมแผนที่ความร้อนสีแดงที่จุดความเค้นวิกฤต 103.6 MPa, กราฟเส้นโค้ง S-N ที่แสดงระดับความเค้นนี้นำไปสู่การเริ่มต้นรอยร้าวจากความล้า และไอคอนเกลียวที่หักพร้อมหัวใจที่แตก.
การคำนวณความเข้มข้นของความเค้นในเกลียวและการทำความเข้าใจความล้มเหลวจากความล้า

ปัจจัยที่มีผลต่อค่าสัมประสิทธิ์การเพิ่มความเครียด

ค่า Kt ไม่คงที่—ขึ้นอยู่กับปัจจัยทางเรขาคณิตและวัสดุหลายประการ:

ปัจจัยทางเรขาคณิตของเกลียว

ปัจจัยผลต่อ Ktกลยุทธ์การเพิ่มประสิทธิภาพ
รัศมีรากรัศมีเล็กลง = ค่า Kt สูงขึ้นใช้เกลียวแบบรีด (รัศมีใหญ่กว่า) แทนเกลียวแบบตัด
ระยะห่างของเกลียวพิทช์ที่ละเอียดกว่า = ค่า K สูงกว่าใช้เกลียวหยาบเมื่อเป็นไปได้
ความลึกของด้ายเธรดที่ลึกกว่า = Kt สูงกว่าสมดุลความต้องการความแข็งแรงกับการรวมศูนย์ของความเครียด
มุมเกลียวมุมที่แหลมกว่า = ค่า Kt สูงกว่ามาตรฐาน 60° เป็นการประนีประนอม

ปัจจัยด้านวัสดุและการผลิต

การรีดเกลียว vs. การตัด สร้างความแตกต่างอย่างมาก:

  • เกลียวตัด: รากแหลม, Kt = 3.5-4.5, มีตำหนิบนผิว
  • เกลียวแบบรีด: รากเรียบเนียน ค่า Kt = 2.5-3.5 พื้นผิวแข็งตัวจากการทำงาน, การไหลของเมล็ด2 จัดให้ตรง

นี่คือเหตุผลที่ผู้ผลิตคุณภาพอย่าง Bepto ใช้เกลียวแบบรีดสำหรับทุกจุดเชื่อมต่อที่สำคัญ—ไม่ใช่แค่เรื่องต้นทุน แต่เป็นเรื่องของอายุการใช้งานภายใต้ความล้า.

ตัวอย่างการคำนวณความเครียดในทางปฏิบัติ

มาวิเคราะห์ปัญหาโรงงานผลิตรถยนต์ในโอไฮโอของเดวิดกัน:

การสมัครของเขา:

  • ขนาดรูสูบกระบอกสูบ: 80 มม.
  • ความดันในการทำงาน: 6 บาร์ (0.6 เมกะปาสคาล)
  • เกลียวสำหรับติดตั้ง: M16 × 1.5
  • แรงบิดในการติดตั้ง: 40 นิวตันเมตร (ตามข้อกำหนดของผู้ผลิต)
  • มีการสั่นสะเทือน: ใช่ (การใช้งานเครื่องกดปั๊ม)

ขั้นตอนที่ 1: คำนวณแรงที่เกิดจากแรงดัน

Fpressure=Pressure×AreapistonF_{แรงดัน} = แรงดัน \times พื้นที่_{ลูกสูบ}
Fpressure=0.6 MPa×π×(0.04)2=3,016 NF_{แรงดัน} = 0.6 \ \text{MPa} \times \pi \times (0.04)^{2} = 3{,}016 \ \text{N}

ขั้นตอนที่ 2: คำนวณพื้นที่รากของเกลียว

สำหรับเกลียว M16, เส้นผ่านศูนย์กลางน้อย ≈ 14.0 มม.:

Aroot=π×(0.014)24=1.539×104 m2A_{ราก} = \frac{\pi \times (0.014)^{2}}{4} = 1.539 \times 10^{-4} \ \text{ม}²

ขั้นตอนที่ 3: คำนวณความเค้นตามค่าหน้า

σnominal=3,0161.539×104=19.6 MPa\sigma_{nominal} = \frac{3{,}016}{1.539 \times 10^{-4}} = 19.6 \ \text{MPa}

ขั้นตอนที่ 4: นำค่าสัมประสิทธิ์การเพิ่มความเค้นมาใช้

สำหรับเกลียวตัดที่มีรูปทรงมาตรฐาน Kt ≈ 3.5:

σactual=3.5×19.6=68.6 MPa\sigma_{actual} = 3.5 \times 19.6 = 68.6 \ \text{MPa}

ขั้นตอนที่ 5: เพิ่มการโหลดล่วงหน้าสำหรับการติดตั้ง

แรงบิดในการติดตั้ง 40 นิวตันเมตร เพิ่มความเค้นดึงประมาณ 30-40 เมกะปาสคาล:

σtotal=68.6+35=103.6 MPa\sigma_{total} = 68.6 + 35 = 103.6 \ \text{MPa}

ปัญหาที่เปิดเผย

6061-T63 โลหะผสมอะลูมิเนียม (พบได้ทั่วไปในตัวกระบอกสูบ) มี ขีดจำกัดความเหนื่อยล้า4 ประมาณ 90-100 เมกะปาสคาล สำหรับการใช้งานที่มีรอบสูง. เกลียวของเดวิดกำลังทำงาน เหนือขีดจำกัดความเหนื่อยล้า เนื่องจากการรวมตัวของแรงกดดัน แม้แรงกดดันตามชื่อจะดูปลอดภัยก็ตาม.

เพิ่มการสั่นสะเทือนจากเครื่องปั๊ม และคุณจะได้เงื่อนไขตามตำราสำหรับการเริ่มต้นรอยแตกร้าวจากความล้า.

อะไรเป็นสาเหตุของความล้มเหลวของรากเกลียวในกระบอกสูบนิวเมติก? ⚠️

การล้มเหลวของเธรดไม่ได้เกิดขึ้นโดยบังเอิญ—พวกมันเกิดขึ้นตามรูปแบบที่สามารถคาดการณ์ได้ซึ่งขึ้นอยู่กับแบบการออกแบบ, การติดตั้ง, และเงื่อนไขการปฏิบัติการ.

สาเหตุหลักห้าประการของความล้มเหลวของรากเกลียวคือ: (1) การขันเกินแรงบิดที่กำหนดระหว่างการติดตั้งซึ่งทำให้เกิดความเครียดก่อนการโหลดมากเกินไป, (2) การโหลดแรงดันแบบเป็นวัฏจักรร่วมกับปัจจัยการรวมความเครียดสูง, (3) คุณภาพเกลียวที่ไม่ดีมีรากเกลียวคมและข้อบกพร่องบนพื้นผิว, (4) การเลือกวัสดุที่ไม่เหมาะสมกับสภาพแวดล้อมของแรงเครียด, และ (5) การไม่ตรงแนวหรือการโหลดด้านข้างที่เพิ่มแรงดัดให้กับข้อต่อเกลียว.

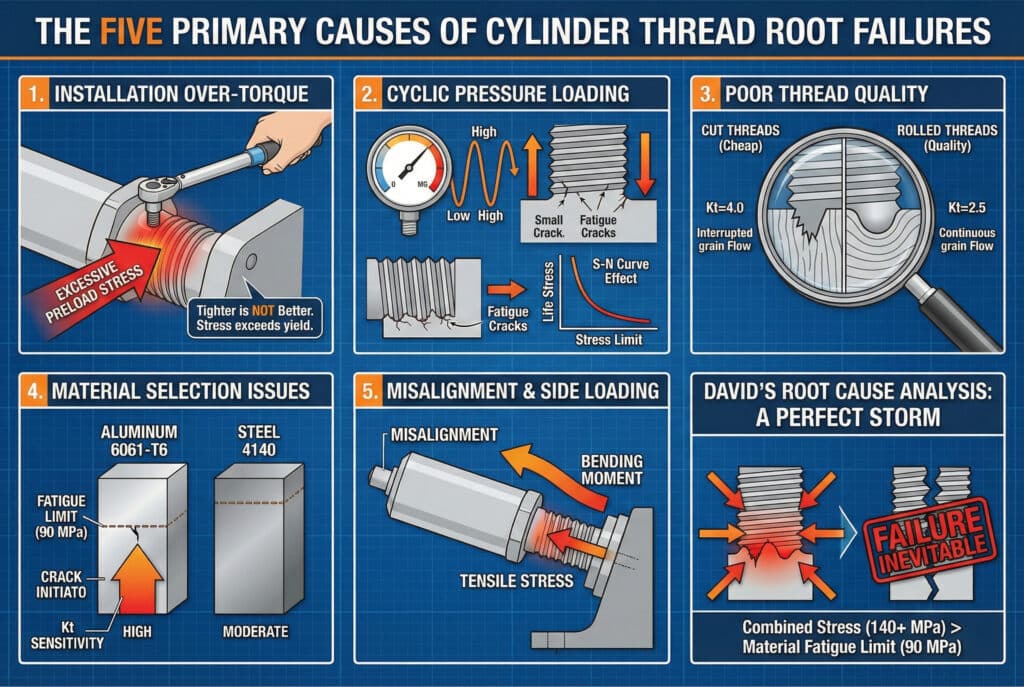

อินโฟกราฟิกที่ครอบคลุมซึ่งแสดงสาเหตุหลักห้าประการของความล้มเหลวของรากเกลียวกระบอกสูบ แผงแยกห้าแผงแสดงรายละเอียด: 1) การติดตั้งด้วยแรงบิดเกินที่นำไปสู่การกดทับมากเกินไป; 2) การโหลดแรงดันเป็นวัฏจักรที่ทำให้เกิดรอยร้าวจากความล้า; 3) คุณภาพเกลียวที่ไม่ดีพร้อมรากเกลียวที่แหลมคม (Kt=4.0) เทียบกับเกลียวที่ม้วน (Kt=2.5);4) ปัญหาการเลือกวัสดุโดยเปรียบเทียบขีดจำกัดความล้าของอะลูมิเนียมที่ต่ำกว่าเหล็ก; และ 5) การไม่ตรงแนวที่เพิ่มโมเมนต์ดัด แผงสรุปสุดท้ายที่มีชื่อว่า "การวิเคราะห์สาเหตุรากฐานของเดวิด: พายุที่สมบูรณ์แบบ" แสดงให้เห็นว่าความเค้นรวมจากทุกปัจจัยเกินขีดจำกัดความล้าของวัสดุ ทำให้ความล้มเหลวเป็นสิ่งที่หลีกเลี่ยงไม่ได้.
สาเหตุหลักห้าประการของความล้มเหลวของรากเกลียวกระบอกสูบ

สาเหตุ #1: การติดตั้งด้วยแรงบิดเกิน

นี่คือรูปแบบความล้มเหลวที่พบบ่อยที่สุดที่ฉันเห็นในภาคสนาม วิศวกรมักคิดว่า “ยิ่งแน่นยิ่งดี” และใช้แรงบิดเกินค่าที่แนะนำ.

เกิดอะไรขึ้น:

  • ความเค้นก่อนโหลดเพิ่มขึ้นแบบเส้นตรงตามแรงบิด
  • ความเค้นที่รากของเกลียวอาจเกินกว่าความแข็งแรงของจุดยืดหยุ่นในระหว่างการติดตั้ง
  • วัสดุยืดหยุ่นเล็กน้อย ทำให้เกิดความเค้นตกค้าง
  • ภาระการดำเนินงานเพิ่มเข้าไปในสภาวะความเครียดที่สูงอยู่แล้ว
  • อายุการใช้งานลดลงอย่างมาก

แรงบิดจริงเทียบกับที่แนะนำ:

ขนาดของเกลียวแรงบิดที่แนะนำการขันเกินแรงบิดความเครียดเพิ่มขึ้น
M10 × 1.515 นิวตันเมตร25 นิวตันเมตร+67%
M16 × 1.540 นิวตันเมตร60 นิวตันเมตร+50%
M20 × 1.570 นิวตันเมตร100 นิวตันเมตร+43%

สาเหตุ #2: การโหลดแรงดันแบบเป็นวัฏจักร

ทุกครั้งที่มีการเปลี่ยนแปลงความดัน จะเกิดแรงกดดันต่อข้อต่อเกลียว ในกรณีการใช้งานที่มีรอบการทำงานสูง (>100,000 รอบ) แม้แต่ระดับแรงกดดันปานกลางก็สามารถทำให้เกิดการล้าได้.

กราฟ S-N (ความเค้นต่อจำนวนรอบจนเกิดความล้มเหลว) แสดงให้เห็นว่าการรวมตัวของแรงเค้นส่งผลให้ความทนทานต่อการล้าลดลงอย่างมาก:

  • ไม่มีการรวมความเครียด: 1 ล้านรอบที่ 150 เมกะปาสคาล
  • เมื่อ Kt = 3.5: 1 ล้านรอบที่ความเค้นมาตรฐานเพียง 43 เมกะปาสคาล

สาเหตุ #3: คุณภาพของเกลียวไม่ดี

ไม่ใช่ทุกเส้นด้ายจะถูกสร้างขึ้นมาอย่างเท่าเทียมกัน วิธีการผลิตมีความสำคัญอย่างยิ่ง:

ตัดเกลียว (ราคาถูก):

  • รากแหลมที่มีรัศมีเล็ก
  • ความหยาบผิวจากเครื่องมือตัด
  • การไหลของเมล็ดพืชถูกขัดจังหวะ
  • Kt = 3.5-4.5

เกลียวแบบรีด (คุณภาพ):

  • รากที่เรียบเนียนขึ้นด้วยรัศมีที่ใหญ่ขึ้น
  • พื้นผิวที่ผ่านการขัดเกลา (แข็งแรงกว่า 30%)
  • การไหลของเมล็ดพืชเป็นไปตามแนวเส้นใย
  • Kt = 2.5-3.5

ความแตกต่างในอายุการใช้งานของความเหนื่อยล้าสามารถ 5-10 ครั้ง สำหรับระดับความเค้นตามชื่อเดียวกัน.

สาเหตุ #4: ปัญหาการเลือกใช้วัสดุ

โลหะผสมอลูมิเนียมเป็นที่นิยมสำหรับตัวกระบอกเนื่องจากน้ำหนักเบาและทนต่อการกัดกร่อน แต่มีความต้านทานการล้าต่ำกว่าเหล็ก:

วัสดุค่าความต้านทานแรงดึงขีดจำกัดความเหนื่อยล้าความไวของ Kt
อลูมิเนียม 6061-T6275 เมกะปาสคาล90-100 เมกะปาสคาลสูง
อลูมิเนียม 7075-T6505 เมกะปาสคาล160 เมกะปาสคาลสูง
เหล็กกล้า 4140415 เมกะปาสคาล290 เมกะปาสคาลปานกลาง
สแตนเลส 316290 เมกะปาสคาล145 เมกะปาสคาลปานกลาง

อลูมิเนียมมีความไวต่อความเข้มข้นของความเค้นเป็นพิเศษ—ผลกระทบของ Kt จะสร้างความเสียหายมากกว่าในเหล็ก.

สาเหตุ #5: การไม่ตรงแนวและการโหลดด้านข้าง

เมื่อกระบอกสูบไม่ได้ติดตั้งให้ตรงกันอย่างสมบูรณ์ แรงบิดจะเพิ่มแรงดึงที่เกลียว:

σcombined=σtensile+σbending\sigma_{รวม} = \sigma_{แรงดึง} + \sigma_{แรงดัด}

แม้แต่การไม่ตรงแนวเพียง 2-3° ก็สามารถเพิ่มแรงเครียดที่รากเกลียวได้ถึง 30-50% ในกรณีของเดวิด เราพบว่าขาจับยึดของเขาได้เคลื่อนไปเล็กน้อย ทำให้เกิดการไม่ตรงแนวเล็กน้อยแต่มีนัยสำคัญ.

การวิเคราะห์หาสาเหตุรากฐานของเดวิด

เมื่อเราตรวจสอบความล้มเหลวของเดวิดอย่างละเอียดถี่ถ้วน เราพบพายุที่สมบูรณ์แบบ:

  1. ✗ ตัดเกลียว (ไม่ใช่เกลียวรีด) – Kt = 4.0
  2. ✗ แรงบิดติดตั้งเกินข้อกำหนด 50% – เพิ่มแรงกดก่อนติดตั้ง 50%
  3. ✗ ตัวเครื่องอลูมิเนียม 6061-T6 – ขีดจำกัดความเหนื่อยล้าต่ำ
  4. ✗ การใช้งานรอบสูง – มากกว่า 500,000 รอบต่อปี
  5. ✗ การจัดตำแหน่งไม่ตรงเล็กน้อย – เพิ่มความเค้นจากการดัด 30%

ผลลัพธ์: ความเค้นรากของเส้นใยที่ 140+ เมกะปาสคาล ในวัสดุที่มีขีดจำกัดความล้า 90 เมกะปาสคาล การล้มเหลวเป็นสิ่งที่หลีกเลี่ยงไม่ได้.

คุณจะป้องกันความล้มเหลวจากการรวมความเครียดได้อย่างไร? ️

การเข้าใจการรวมตัวของแรงเครียดมีคุณค่าเพียงเมื่อคุณสามารถป้องกันความล้มเหลวที่มันก่อให้เกิดได้—นี่คือกลยุทธ์ที่ได้รับการพิสูจน์แล้วจากประสบการณ์ในสนามเป็นเวลา 15 ปี.

ป้องกันการล้มเหลวของรากเกลียวด้วยกลยุทธ์สำคัญห้าประการ: (1) ใช้เกลียวที่รีดขึ้นรูปโดยมีรัศมีรากเกลียวที่ใหญ่ขึ้นเพื่อลดค่า Kt ลง 25-30%(2) ควบคุมแรงบิดในการติดตั้งอย่างเคร่งครัดโดยใช้เครื่องมือที่ผ่านการสอบเทียบ (3) เลือกใช้วัสดุที่มีความต้านทานการล้าเพียงพอสำหรับจำนวนรอบการใช้งานของคุณ (4) ออกแบบให้มีการจัดตำแหน่งที่ถูกต้องและลดการรับแรงด้านข้างให้น้อยที่สุด และ (5) พิจารณาวิธีการเชื่อมต่อทางเลือก เช่น หน้าแปลนหรือการออกแบบสลักยึดที่ช่วยขจัดเกลียวที่มีความเค้นสูงในตำแหน่งที่สำคัญ.

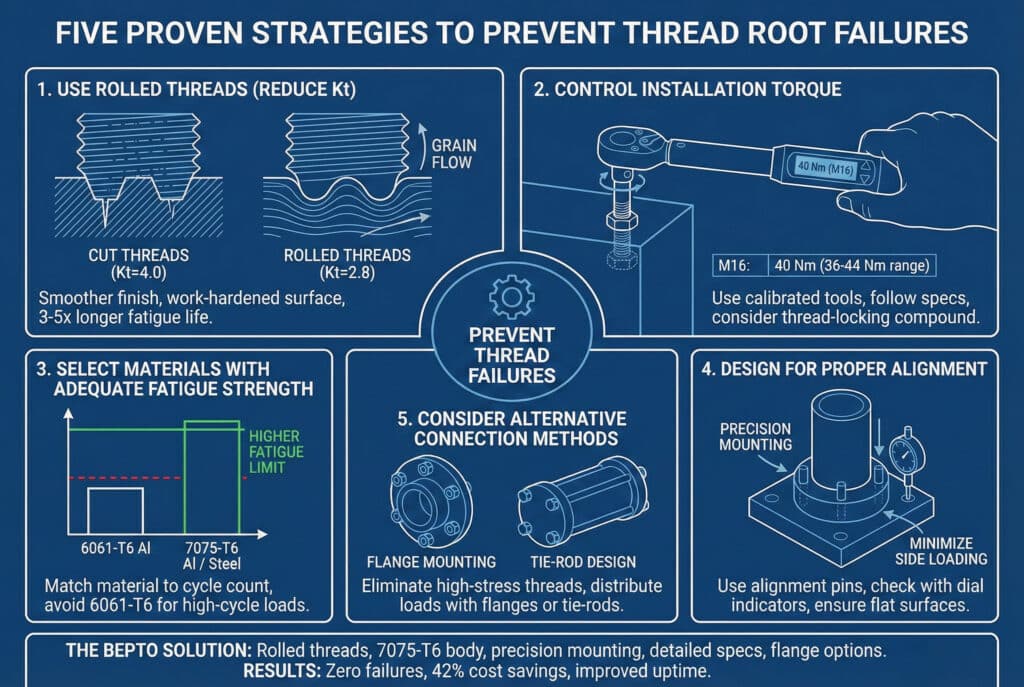

อินโฟกราฟิกที่ครอบคลุมซึ่งแสดงรายละเอียดกลยุทธ์ที่พิสูจน์แล้วห้าประการในการป้องกันการล้มเหลวของเกลียวในกระบอกลม หัวข้อหลักคือ "ป้องกันการล้มเหลวของเกลียว" แผงห้าแผงแสดงกลยุทธ์: 1) ใช้เกลียวที่กลึงเพื่อลด Kt โดยแสดงการเปรียบเทียบระหว่างเกลียวที่ตัดกับเกลียวที่กลึง; 2) ควบคุมแรงบิดติดตั้งด้วยเครื่องมือที่ปรับเทียบแล้ว โดยมีประแจแรงบิดเป็นตัวอย่าง;3) เลือกวัสดุที่มีความต้านทานการล้าเพียงพอ โดยเปรียบเทียบระหว่างอลูมิเนียม 6061-T6 และ 7075-T6; 4) ออกแบบให้มีการจัดตำแหน่งที่ถูกต้อง โดยแสดงการติดตั้งที่มีความแม่นยำพร้อมหมุดจัดตำแหน่งและตัวบ่งชี้แบบหน้าปัด; 5) พิจารณาวิธีการเชื่อมต่อทางเลือก เช่น การติดตั้งแบบหน้าแปลนและการออกแบบตัวยึดแบบแท่งยึด.แผงสุดท้ายเน้น "THE BEPTO SOLUTION" ด้วยเกลียวแบบม้วน ตัวเรือน 7075-T6 และผลลัพธ์เชิงบวกรวมถึงการล้มเหลวเป็นศูนย์และการประหยัดต้นทุน ความสวยงามโดยรวมเป็นสไตล์แบบพิมพ์เขียวที่สะอาดและเทคนิค.
กลยุทธ์ที่พิสูจน์แล้ว 5 ประการในการป้องกันการล้มเหลวของรากเกลียวในกระบอกสูบนิวเมติก

กลยุทธ์ #1: ระบุเกลียวรีด

นี่คือการปรับปรุงที่มีประสิทธิภาพมากที่สุดเพียงอย่างเดียวสำหรับอายุการใช้งานของเส้นใยที่เกิดจากความล้า:

ประโยชน์ของเกลียวที่กลึง:

  • 25-30% การลดลงของปัจจัยความเข้มข้นของความเค้น
  • การเพิ่มความแข็งของพื้นผิวจากการทำงานเพิ่มขึ้น 30%
  • การไหลของเมล็ดตามแนวเส้นด้าย (แรงกว่า)
  • พื้นผิวที่เรียบเนียนยิ่งขึ้น (มีจุดเริ่มต้นของรอยแตกลดลง)
  • อายุการใช้งานที่ยาวนานขึ้น 3-5 เท่า สำหรับระดับความเครียดเท่ากัน

ที่ Bepto ทุกการเชื่อมต่อเกลียวของกระบอกสูบของเราใช้เกลียวแบบรีดเป็นมาตรฐาน—นี่คือคุณสมบัติด้านคุณภาพที่ไม่สามารถต่อรองได้ ผู้ผลิต OEM หลายรายตัดเกลียวเพื่อประหยัด $2-3 ต่อกระบอกสูบ แล้วคิดค่าเปลี่ยนใหม่ $1,200 เมื่อมันล้มเหลว.

กลยุทธ์ #2: ควบคุมแรงบิดในการติดตั้ง

ใช้ประแจวัดแรงบิดที่ผ่านการสอบเทียบแล้ว และปฏิบัติตามข้อกำหนดอย่างเคร่งครัด

แนวทางปฏิบัติที่ดีที่สุดในการจัดการแรงบิด:

ขนาดของเกลียวแรงบิดที่แนะนำช่วงที่ยอมรับได้ห้ามเกิน
M10 × 1.515 นิวตันเมตร13-17 นิวตันเมตร20 นิวตันเมตร
M12 × 1.525 นิวตันเมตร22-28 นิวตันเมตร32 นิวตันเมตร
M16 × 1.540 นิวตันเมตร36-44 นิวตันเมตร50 นิวตันเมตร
M20 × 1.570 นิวตันเมตร63-77 นิวตันเมตร85 นิวตันเมตร

คำแนะนำจากผู้เชี่ยวชาญ: ใช้สารล็อคเกลียว (ความแข็งแรงปานกลาง) แทนการขันแน่นเกินไปเพื่อป้องกันการคลายตัว ซึ่งปลอดภัยกว่ามากสำหรับความสมบูรณ์ของเกลียว.

กลยุทธ์ #3: การเลือกวัสดุสำหรับการประยุกต์ใช้

เลือกวัสดุของกระบอกให้เหมาะสมกับสภาพการใช้งานของคุณ:

สำหรับการใช้งานที่มีรอบการใช้งานสูง (>100,000 รอบ/ปี):

  • ชอบเหล็กหรืออลูมิเนียมความแข็งแรงสูง (7075-T6)
  • หลีกเลี่ยงการใช้อลูมิเนียม 6061-T6 สำหรับการเชื่อมต่อแบบเกลียวภายใต้แรงกระทำแบบเป็นรอบ
  • พิจารณาใช้สแตนเลสสำหรับสภาพแวดล้อมที่มีการกัดกร่อน

สำหรับการใช้งานที่มีรอบปานกลาง:

  • อลูมิเนียม 6061-T6 ยอมรับได้พร้อมเกลียวแบบรีด
  • ตรวจสอบให้แน่ใจว่ามีการขันน็อตด้วยแรงบิดที่ถูกต้อง
  • ตรวจสอบสัญญาณการสึกหรอในระยะแรก

กลยุทธ์ #4: ออกแบบเพื่อการสอดคล้อง

การไม่ตรงแนวเป็นภัยเงียบที่ทำลายการเชื่อมต่อแบบเกลียว:

กลยุทธ์การปรับให้สอดคล้อง:

  • ใช้พื้นผิวติดตั้งที่ผ่านการกลึงด้วยความแม่นยำสูง (ความเรียบ <0.05 มม.)
  • ใช้หมุดหรือเดือยแนวสำหรับตำแหน่งที่แม่นยำซ้ำได้
  • ตรวจสอบการตั้งศูนย์ด้วยมาตรวัดแบบหน้าปัดระหว่างการติดตั้ง
  • ใช้ข้อต่อยืดหยุ่นในกรณีที่มีความไม่ตรงแนวเล็กน้อยซึ่งหลีกเลี่ยงไม่ได้
  • พิจารณาใช้ฮาร์ดแวร์ติดตั้งแบบปรับแนวตัวเองได้สำหรับงานที่ยาก

กลยุทธ์ #5: วิธีการเชื่อมต่อทางเลือก

บางครั้งวิธีแก้ปัญหาที่ดีที่สุดคือการหลีกเลี่ยงหัวข้อที่มีความเครียดสูงทั้งหมด:

การติดตั้งแบบหน้าแปลน:

  • กระจายแรงโหลดไปยังสลักเกลียวหลายตัว
  • ลดการรวมตัวของแรงเครียดที่แต่ละจุดเชื่อมต่อ
  • ง่ายต่อการจัดตำแหน่งให้ถูกต้อง
  • มาตรฐานสำหรับถังขนาดใหญ่ (>100 มม. เส้นผ่านศูนย์กลาง)

การออกแบบคันส่งกำลัง:

  • คันชักภายนอกรับน้ำหนักหลัก
  • เกลียวพอร์ตทำหน้าที่เพียงการซีล ไม่รับน้ำหนักโครงสร้าง
  • มีความต้านทานความเหนื่อยล้าโดยธรรมชาติมากกว่า
  • พบได้ทั่วไปในงานที่ต้องการความทนทานสูง

ข้อได้เปรียบของกระบอกสูบไร้แท่ง:

  • จำนวนการเชื่อมต่อแบบเกลียวทั้งหมดน้อยลง
  • การกระจายน้ำหนักที่ติดตั้งแตกต่างกัน
  • การลดความเข้มข้นของความเค้นในพื้นที่สำคัญ

โซลูชัน Bepto สำหรับเดวิด

เราได้เปลี่ยนกระบอกสูบที่เสียของเดวิดด้วยกระบอกสูบแบบไม่มีก้านของเราที่ทนทานเป็นพิเศษ ซึ่งมีคุณสมบัติ:

เกลียวหมุนตลอดทั้งเส้น (เคที = 2.8 เทียบกับ 4.0)
ตัวเครื่องอะลูมิเนียม 7075-T6 (75% ความต้านทานความล้าสูงกว่า)
อินเตอร์เฟซการติดตั้งที่แม่นยำ (การจัดแนวที่ดีขึ้น)
ข้อมูลจำเพาะแรงบิดโดยละเอียด พร้อมสารล็อคเกลียว
ตัวเลือกการติดตั้งแบบหน้าแปลน (โหลดกระจาย)

ผลลัพธ์หลังจาก 6 เดือน:

  • ไม่มีข้อผิดพลาดของเกลียว
  • การประหยัดต้นทุน 42% เทียบกับการเปลี่ยนอะไหล่ OEM
  • การจัดส่งภายใน 5 วัน เทียบกับ 8 สัปดาห์
  • เวลาการทำงานของการผลิตเพิ่มขึ้น 3.2%

ตั้งแต่นั้นมา เดวิดได้ดัดแปลงถังแก๊สเพิ่มเติมอีก 18 ถังให้เป็น Bepto—และเขานอนหลับสบายขึ้นในตอนกลางคืน.

การตรวจสอบและการบำรุงรักษา

แม้จะมีการออกแบบอย่างถูกต้อง การตรวจสอบเป็นระยะก็ช่วยป้องกันความไม่คาดคิด:

การตรวจสอบรายเดือน:

  • การตรวจสอบด้วยสายตาเพื่อหาการแตกร้าวรอบๆ ข้อต่อเกลียว
  • ตรวจสอบการหลวม (บ่งชี้ถึงความเหนื่อยล้าหรือแรงบิดเริ่มต้นไม่ถูกต้อง)
  • ตรวจหารอยรั่วของน้ำมันที่เกลียว (การเสื่อมสภาพของซีลจากการเคลื่อนไหว)

การตรวจสอบประจำปี:

  • สีย้อมแทรกซึม5 หรือการตรวจสอบด้วยอนุภาคแม่เหล็กของเกลียวสำคัญ
  • ขันให้แน่นอีกครั้งหากตรวจพบการหลวม
  • เปลี่ยนกระบอกสูบที่แสดงการเริ่มต้นรอยแตก

การตรวจพบปัญหาของเส้นด้ายในระยะเริ่มต้นสามารถป้องกันการเสียหายอย่างรุนแรงและเวลาหยุดทำงานที่มีค่าใช้จ่ายสูงได้.

บทสรุป

การเพิ่มความเครียดที่รากเกลียวไม่ใช่ปัญหาทางทฤษฎีเท่านั้น—แต่เป็นกลไกความล้มเหลวที่เกิดขึ้นจริง ซึ่งทำให้ผู้ผลิตต้องเสียค่าใช้จ่ายหลายพันดอลลาร์จากเวลาหยุดทำงานและชิ้นส่วนที่ต้องเปลี่ยนใหม่. เข้าใจปัจจัยต่าง ๆ คำนวณความเสี่ยง ระบุส่วนประกอบคุณภาพที่มีเกลียวรีด และติดตั้งอย่างถูกต้อง. ความน่าเชื่อถือของสายการผลิตของคุณขึ้นอยู่กับตัวคูณความเครียดที่มองไม่เห็นเหล่านี้.

คำถามที่พบบ่อยเกี่ยวกับการรวมความเครียดในเกลียวของกระบอกสูบ

ถาม: ฉันสามารถใช้ Loctite หรือสารซีลเกลียวเพื่อเสริมความแข็งแรงของเกลียวได้หรือไม่?

สารล็อคเกลียวและสารซีลไม่ได้เพิ่มความแข็งแรงของเกลียว—แต่ช่วยป้องกันการหลวมและป้องกันการรั่วซึม อย่างไรก็ตาม สารเหล่านี้ช่วยในการใช้แรงบิดที่เหมาะสม (ไม่บิดเกิน) ในขณะที่ยังคงป้องกันการหลวม ใช้สารล็อคเกลียวที่มีความแข็งแรงปานกลางสำหรับการเชื่อมต่อที่สามารถถอดออกได้ และห้ามใช้ชนิดที่มีความแข็งแรงถาวรกับพอร์ตของกระบอกสูบ.

ถาม: ฉันจะรู้ได้อย่างไรว่ากระบอกสูบของฉันมีเกลียวที่ม้วนหรือตัด?

เกลียวที่กลึงมีลักษณะเรียบเนียนและเงามากกว่า โดยมีรากเกลียวที่มนเล็กน้อย เกลียวที่ตัดจะมีรอยเครื่องมือที่มองเห็นได้ชัดเจนและมีรากเกลียวที่คมกว่า หากคุณมีเกจวัดเกลียวหรือกล้องจุลทรรศน์ เกลียวที่กลึงจะแสดงพื้นผิวที่แข็งตัวจากการทำงานและการไหลของเม็ดโลหะตามแนวเกลียว หากมีข้อสงสัย ให้สอบถามผู้จัดจำหน่ายของคุณ—ผู้ผลิตที่มีคุณภาพจะระบุว่าเป็นเกลียวที่กลึงอย่างภาคภูมิใจ.

ถาม: อายุการใช้งานทั่วไปของความเมื่อยล้าของเกลียวกระบอกที่ออกแบบอย่างถูกต้องคืออะไร?

ด้วยเกลียวที่กลึงอย่างถูกต้อง วัสดุที่เหมาะสม และการติดตั้งที่ถูกต้อง เกลียวกระบอกสูบควรมีอายุการใช้งานยาวนานกว่าชิ้นส่วนอื่นๆ ของกระบอกสูบ (เช่น ซีล ลูกปืน) โดยทั่วไปแล้วเราจะเห็นการใช้งานได้ 2-5 ล้านรอบความดันก่อนที่ปัญหาเกี่ยวกับเกลียวจะเกิดขึ้นในระบบที่ออกแบบอย่างดี เกลียวที่ตัดหรือการเชื่อมต่อที่ขันแน่นเกินไปอาจล้มเหลวใน 100,000-500,000 รอบภายใต้สภาวะเดียวกัน.

ถาม: ควรใช้แผ่นเหล็กเสริมในตัวกระบอกอลูมิเนียมหรือไม่?

การติดตั้งเกลียวเหล็กเสริม (Helicoils, Keenserts) สามารถช่วยในสถานการณ์การซ่อมแซมได้ แต่ไม่สามารถลดการรวมตัวของแรงเค้นได้—เพียงแค่ย้ายตำแหน่งเท่านั้น สำหรับการออกแบบใหม่ การกลึงเกลียวอย่างถูกต้องและการเลือกวัสดุที่เหมาะสมจะมีประสิทธิภาพมากกว่า เราใช้การติดตั้งเกลียวเสริมเป็นหลักสำหรับการซ่อมแซมเกลียวที่เสียหายในภาคสนาม ไม่ใช่เป็นลักษณะการออกแบบดั้งเดิม.

ถาม: Bepto รับรองคุณภาพของเกลียวในกระบอกสูบของคุณอย่างไร?

กระบอก Bepto ทั้งหมดใช้เกลียวแบบรีดขึ้นรูปโดยเฉพาะสำหรับการเชื่อมต่อโครงสร้าง โดยมีรัศมีร่องเกลียวที่ใหญ่กว่ามาตรฐานอุตสาหกรรมถึง 40% เราใช้อลูมิเนียม 7075-T6 สำหรับการใช้งานที่ต้องรับแรงสูง และให้ข้อมูลรายละเอียดเกี่ยวกับแรงบิดที่จำเป็นสำหรับทุกกระบอกคุณภาพของเส้นด้ายของเราได้รับการตรวจสอบผ่านการทดสอบความเหนื่อยล้าอย่างสม่ำเสมอ—เราได้บันทึกอายุการใช้งานที่ยาวนานกว่าการออกแบบแบบตัดเส้นด้ายเทียบเท่าถึง 3-5 เท่า นอกจากนี้ ด้วยราคาที่ต่ำกว่า OEM ถึง 35-45% คุณจะได้รับคุณภาพที่ดีกว่าด้วยการลงทุนที่น้อยลง.

  1. เรียนรู้เพิ่มเติมเกี่ยวกับปัจจัยการรวมความเครียด (Kt) และวิธีที่ลักษณะทางเรขาคณิตส่งผลต่อการเสียหายของวัสดุ.

  2. ค้นพบความแตกต่างของการไหลของเม็ดระหว่างเกลียวที่ถูกกลึงและเกลียวที่ถูกตัด และผลกระทบต่อความแข็งแรงทางกล.

  3. สำรวจคุณสมบัติทางกลและลักษณะการทำงานเมื่อเกิดการล้าของโลหะผสมอลูมิเนียม 6061-T6.

  4. เข้าใจแนวคิดของขีดจำกัดความล้าและพฤติกรรมของวัสดุภายใต้รอบความเค้นนับล้านครั้ง.

  5. เข้าถึงคู่มือโดยละเอียดเกี่ยวกับวิธีการตรวจสอบด้วยสารแทรกซึมเพื่อตรวจหาการแตกร้าวที่ผิวหน้า.

เกี่ยวข้อง

ชัค เบปโต

สวัสดีครับ ผมชื่อชัค ผู้เชี่ยวชาญอาวุโสที่มีประสบการณ์ 13 ปีในอุตสาหกรรมนิวแมติก ที่ Bepto Pneumatic ผมมุ่งเน้นในการนำเสนอโซลูชันนิวแมติกคุณภาพสูงที่ออกแบบเฉพาะสำหรับลูกค้าของเรา ความเชี่ยวชาญของผมครอบคลุมด้านระบบอัตโนมัติในอุตสาหกรรม การออกแบบและบูรณาการระบบนิวแมติก รวมถึงการประยุกต์ใช้และการเพิ่มประสิทธิภาพของส่วนประกอบหลัก หากคุณมีคำถามหรือต้องการพูดคุยเกี่ยวกับความต้องการของโครงการของคุณ โปรดอย่าลังเลที่จะติดต่อผมที่ [email protected].

สารบัญ
แบบฟอร์มติดต่อ
โลโก้เบปโต

รับสิทธิประโยชน์เพิ่มเติมหลังจากส่งแบบฟอร์มข้อมูล

แบบฟอร์มติดต่อ
