การแตกร้าวจากการกัดกร่อนภายใต้ความเค้นในกระบอกสูบสเตนเลสในสภาพแวดล้อมที่มีคลอไรด์

การแตกร้าวจากการกัดกร่อนภายใต้ความเค้นในกระบอกสูบนิวเมติกสเตนเลสจะเกิดขึ้นได้เมื่อวัสดุที่ไวต่อการแตกร้าว ความเค้นดึง และสภาพแวดล้อมกัดกร่อนเฉพาะจุดทำงานร่วมกันเท่านั้น คลอไรด์เป็นตัวกระตุ้นที่พบบ่อยสำหรับสเตนเลสออสเทนนิติกเกรด 304 และ 316 แต่ความเข้มข้นของคลอไรด์หรืออุณหภูมิเพียงอย่างเดียวไม่สามารถทำนายได้ว่ากระบอกจะร้าวหรือไม่ SCC อาจทำให้เกิดรอยร้าวแคบและแตกแขนงโดยมีการสูญเสียโลหะโดยรวมเพียงเล็กน้อย ดังนั้นผิวอาจดูสะอาดทั้งที่ส่วนกักเก็บแรงดันหรือส่วนรับแรงเสียหายแล้ว อย่างไรก็ตาม คราบคลอไรด์ หลุมกัดกร่อน การสูญเสียแรงดัน หรือชุดยึดหักก็ยังไม่ใช่หลักฐานยืนยัน SCC การแตกร้าวจากการกัดกร่อนภายใต้ความเค้นจากคลอไรด์ (ClSCC) คือการแตกร้าวที่มีสภาพแวดล้อมช่วยเร่ง ณ จุดที่ความเค้นดึงกระทำต่อวัสดุที่ไวต่อการแตกร้าวในสภาพแวดล้อมเฉพาะที่มีคลอไรด์ กลไกนี้เป็นคำอธิบายสาเหตุ ไม่ใช่คำอธิบายลักษณะของรอยร้าวทุกชนิดที่พบใกล้เกลือ

SCC เป็นกลไกที่ขึ้นกับตำแหน่งเฉพาะ

ประเด็นสำคัญ

• SCC ต้องมี 3 องค์ประกอบ: โลหะผสมที่ไวต่อการแตกร้าว ความเค้นดึง และสภาพแวดล้อมที่สอดคล้องกัน
• ค่า 60°C ที่คุ้นเคยเป็นแนวทางคัดกรองความเสี่ยง ไม่ใช่ขีดจำกัดความปลอดภัยสากล
• การทดสอบสารแทรกซึมแบบของเหลวพบได้เฉพาะความไม่ต่อเนื่องที่เปิดสู่ผิวตรวจสอบ
• เมื่อสงสัยรอยร้าวในโครงสร้าง ต้องแยกอุปกรณ์และวิเคราะห์ความเสียหายโดยผู้มีคุณสมบัติ ไม่ใช่ทำรอบการทำงานเพิ่ม

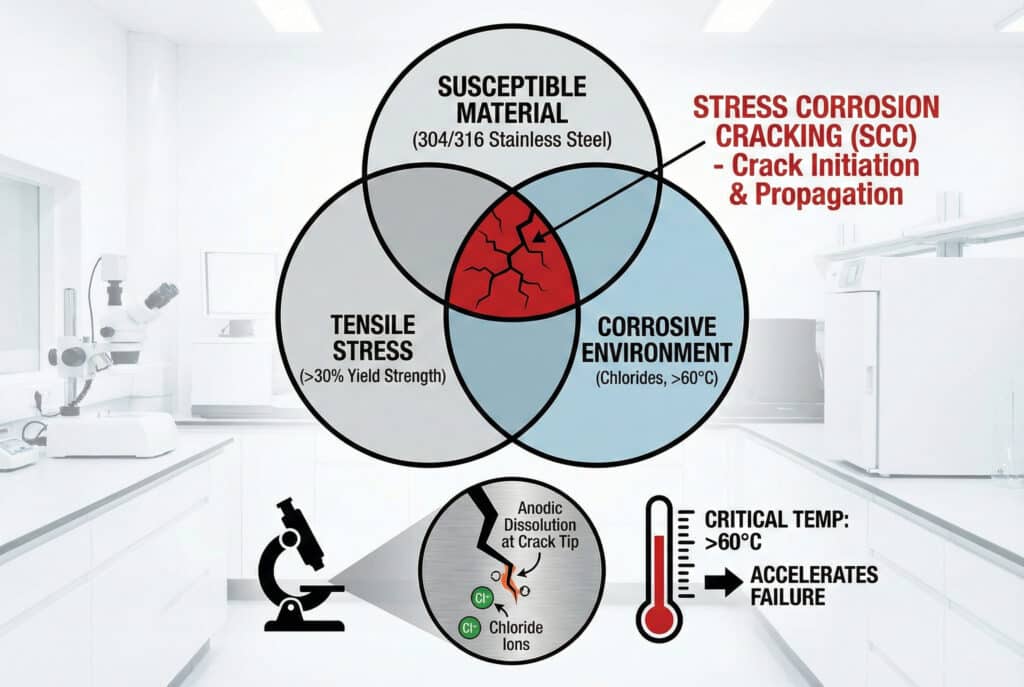

เงื่อนไขใดทำให้เกิด SCC ในกระบอกสูบสเตนเลส

AMPP นิยาม SCC ว่าเป็นการแตกร้าวที่เกิดจากอิทธิพลร่วมของความเค้นดึงและสภาพแวดล้อมกัดกร่อน สำหรับการตรวจสอบกระบอกสูบ ให้ใช้การคัดกรอง 3 ส่วน: ยืนยันสภาพวัสดุที่ไวต่อการแตกร้าว ระบุความเค้นดึงที่มีเหตุผลรองรับ และบันทึกสภาพแวดล้อมทางเคมี ณ ตำแหน่งรอยร้าวจริง

เงื่อนไขทั้งสามต้องมาบรรจบกันที่ผิวเฉพาะจุด ไม่จำเป็นต้องเกิดขึ้นกับกระบอกสูบทั้งชิ้น

1. สภาพวัสดุที่ไวต่อการแตกร้าว: บันทึกโลหะผสมที่แน่นอน รูปแบบผลิตภัณฑ์ การอบชุบ สภาพแนวเชื่อม การขึ้นรูปเย็น สภาพผิว และการซ่อมแซมทั้งหมด ป้ายระบุเพียง “สเตนเลส” หรือ “316” ไม่ใช่บันทึกวัสดุที่ครบถ้วน
2. ความเค้นดึง: รวมความเค้นจากแรงดัน แรงกดล่วงหน้าจากการประกอบ แรงดัดจากการจัดแนวผิด ความเค้นที่โคนเกลียว การขึ้นรูปเย็น ความเค้นจากการกลึง ความเค้นตกค้างจากการเชื่อม และการยึดรั้งทางความร้อน ความเค้นอัดที่ผิวไม่ได้ขับเคลื่อนรอยร้าวในลักษณะเดียวกัน
3. สภาพแวดล้อมเฉพาะ: ระบุแหล่งคลอไรด์ ความชื้น pH อุณหภูมิ การมีออกซิเจน ระยะเวลาที่เปียก การระเหย คราบสะสม สารตกค้างจากน้ำยาทำความสะอาด และรูปทรงช่องแคบ คลอไรด์ในน้ำโดยรวมเป็นเพียงข้อมูลหนึ่งตัวแปร

พิกัดแรงดันไม่ได้ตัดสินการวินิจฉัย

แรงดันเป็นเพียงแหล่งความเค้นที่เป็นไปได้หนึ่งแหล่ง AMPP ระบุว่าการขึ้นรูป การเชื่อม การอบชุบ การกลึง และการเจียรอาจทำให้เกิดความเค้นตกค้างได้ ดังนั้นท่อกระบอกอาจทำงานต่ำกว่าพิกัดแรงดัน แต่เกลียวที่ขึ้นรูปเย็น แนวเชื่อม ส่วนยึด หรือแบร็กเก็ตที่ถูกยึดรั้งอาจรับความเค้นดึงเฉพาะที่ซึ่งสำคัญกว่า

ลักษณะสัณฐานของรอยร้าวช่วยเพิ่มหลักฐาน แต่ไม่ใช่คำตัดสินเพียงอย่างเดียว SCC จากคลอไรด์ในสเตนเลสออสเทนนิติกที่อบคืนตัวแล้วมักแตกแขนงและผ่านเกรน การไวต่อการกัดกร่อนตามขอบเกรนหรือสภาพวัสดุอื่นอาจส่งเสริมการแตกร้าวตามขอบเกรน อาจต้องตรวจชิ้นตัดทางโลหะวิทยาและผิวแตกหักเพื่อแยกเส้นทางของรอยร้าวจากความล้า การรับแรงเกิน การแตกร้าวที่มีไฮโดรเจนช่วย หรือรอยร้าวที่เริ่มจากหลุมกัดกร่อน

คำถามที่มีประโยชน์ไม่ใช่ “กระบอกอยู่ใกล้เกลือหรือไม่” แต่คือ “ความเค้นดึงกับคลอไรด์เข้มข้นอยู่บนผิวโลหะเดียวกันที่ใด” การเปลี่ยนถ้อยคำนี้ช่วยชี้การตรวจสอบไปยังโคนเกลียว เขตได้รับผลกระทบจากความร้อนของแนวเชื่อม ส่วนที่ขึ้นรูปเย็น รอยต่อชุดยึด และช่องแคบที่มีคราบปกคลุม

มายาคติเรื่อง 60°C และ 50 ppm

BSSA รายงานว่า SCC จากคลอไรด์พบได้น้อยลงเมื่ออุณหภูมิต่ำกว่า 60°C แต่เคยพบที่อุณหภูมิต่ำถึง 25°C BSSA ยังเตือนว่าคลอไรด์ไม่มีขีดจำกัดความเข้มข้นสากล เพราะการระเหยและช่องแคบสามารถเพิ่มความเข้มข้นเฉพาะที่ให้สูงกว่าสภาพแวดล้อมโดยรวมที่วัดได้มาก

ให้ถือ 60°C เป็นจุดอ้างอิงสำหรับคัดกรองความเสี่ยง ไม่ใช่เส้นผ่าน–ไม่ผ่าน ระบบที่จมอยู่เต็มที่และมีสภาวะใกล้เป็นกลางมีพฤติกรรมต่างจากผิวที่ถูกสาด ได้รับความร้อน ปล่อยให้แห้ง แล้วถูกสาดซ้ำ ผิวแบบหลังสามารถทำให้คลอไรด์ที่เข้ามาในระดับไม่สูงมากเข้มข้นเป็นคราบที่รุนแรงได้ ดู แนวทางการผลิตของ Nickel Institute แยกความแตกต่างในลักษณะเดียวกัน ในการใช้งานที่จมอยู่เต็มที่และใกล้เป็นกลาง SCC จากคลอไรด์ของ 304 และ 316 พบได้น้อยเมื่ออุณหภูมิต่ำกว่าประมาณ 50°C แต่การเปียก–แห้งเป็นรอบ สภาวะใต้ฉนวน และการระเหยอาจทำให้เกิดรอยร้าวต่ำกว่าอุณหภูมินั้น เพราะเคมีที่ผิวไม่ตรงกับผลวิเคราะห์น้ำโดยรวมอีกต่อไป

เคมีของสภาพแวดล้อมโดยรวมอาจซ่อนสภาวะที่รุนแรงที่สุดบนผิว

นี่คือเหตุผลที่ผลวัด ppm เพียงค่าเดียวไม่สามารถรับรองกระบอกสูบได้ ห้องปฏิบัติการต้องทราบว่าเก็บตัวอย่างอะไรและจากที่ใด เป็นน้ำล้างขาเข้า คราบแห้งใต้แคลมป์ น้ำควบแน่นหลังฝาครอบปลาย หรือสิ่งปนเปื้อนที่เก็บจากปากรอยร้าวกันแน่ การวัดเหล่านี้ไม่ใช่สิ่งเดียวกัน

ใช้ตัวแปรเหล่านี้ร่วมกัน:

ตัวแปร	เหตุผลที่เปลี่ยนความเสี่ยง SCC	หลักฐานที่ต้องบันทึก
อุณหภูมิโลหะ	เปลี่ยนปฏิกิริยาไฟฟ้าเคมีและพฤติกรรมการระเหย	อุณหภูมิผิวที่คงที่และค่าสูงสุดช่วงสั้นระหว่างการทำความสะอาดร้อน
แหล่งคลอไรด์	แยกละอองน้ำทะเล น้ำยาฆ่าเชื้อ น้ำเกลือ ของเหลวจากกระบวนการ และฉนวนที่ปนเปื้อน	เคมีของผลิตภัณฑ์ การวิเคราะห์น้ำ และการวิเคราะห์คราบสะสม
รอบเปียก–แห้ง	อาจทำให้เกลือที่เริ่มจากความเข้มข้นโดยรวมต่ำเข้มข้นขึ้น	ความถี่การล้าง เวลาแห้ง ทิศทางการติดตั้ง และการระบายน้ำ
pH และสภาวะออกซิไดซ์	เปลี่ยนเสถียรภาพของฟิล์มพาสซีฟและการกัดกร่อนเฉพาะที่	สูตรน้ำยาทำความสะอาด สารเคมีตกค้าง และสิ่งปนเปื้อนจากกระบวนการ
ช่องแคบและคราบสะสม	กักความชื้นและสร้างเคมีเฉพาะที่	หน้าสัมผัสชุดยึด เกลียว แคลมป์ การ์ด และป้าย
สภาวะความเค้น	ควบคุมว่าการกัดกร่อนเฉพาะที่จะพัฒนาเป็นรอยร้าวหรือไม่	แบบ ขั้นตอนแรงบิด การจัดแนว และประวัติการเชื่อมกับการขึ้นรูป

วัดที่โลหะ ไม่ใช่เพียงวัดอากาศในห้อง

คู่มือเดิมเรื่อง กระบอกสูบนิวเมติกสำหรับอุณหภูมิสูง ครอบคลุมซีล จาระบี เซนเซอร์ และการขยายตัวจากความร้อน ให้เพิ่มการทบทวน SCC เมื่อความร้อนเกิดพร้อมความชื้นที่มีคลอไรด์และผิวสเตนเลสที่ไวต่อการแตกร้าว

คลอไรด์และความเค้นดึงมาพบกันที่ใดบนกระบอกสูบ

ประกาศเตือนของ UK HSE บันทึกกรณี SCC จากคลอไรด์ในข้อต่อท่อ 316/316L ที่ไม่ได้ทาสี โดยแหวนสแวจก์รับความเค้นดึงตามแนวเส้นรอบวงในสภาพแวดล้อมทะเลหรือถูกฉีดด้วยน้ำเกลือ HSE ยังเตือนว่าช่องแคบของข้อต่อยังเป็นจุดเริ่มต้นที่เป็นไปได้ และการทาสีไม่ได้รับประกันว่าจะขจัดปัญหาได้ (HSE, 2015).

ประกาศดังกล่าวเกี่ยวกับข้อต่อ ไม่ใช่กระบอกสูบนิวเมติก แต่ตรรกะของความเสียหายนำมาใช้ได้: รูปทรงที่มีความเค้น ความชื้นคลอไรด์ที่ค้างอยู่ และโลหะที่ไวต่อการแตกร้าวอยู่ในตำแหน่งเดียวกัน ให้เริ่มตรวจสอบกระบอกด้วยแนวทางที่มองตามรอยต่อแบบเดียวกัน

รูปทรงเป็นเบาะแสสำคัญ

โซนสัมผัสภายนอก

• หน้าสัมผัสชุดยึดและที่รองตัวยึด: น้ำล้างหรือละอองเกลืออาจค้างใต้แบร็กเก็ต แหวนรอง และฮาร์ดแวร์คลีวิส การจัดแนวผิดเพิ่มความเค้นดัด
• เกลียวและร่อง: โคนเกลียว ร่องแหวนล็อก และการเปลี่ยนหน้าตัดที่คมทำให้ความเค้นเฉพาะที่สูงขึ้นและกักสารตกค้างได้
• แนวเชื่อมและส่วนที่ขึ้นรูปเย็น: ความเค้นตกค้างและโครงสร้างจุลภาคที่เปลี่ยนไปอาจเกิดร่วมกับการระบายน้ำไม่ดีหรือความร้อน
• รอยต่อฝาครอบปลาย: ช่องแคบ ซีล และฮาร์ดแวร์ต่างโลหะอาจซ่อนคราบสะสม อย่าสับสนความเสียหายกัลวานิกข้างเคียงกับ SCC
• บริเวณก้านและไวเปอร์: ก้านที่เคลื่อนที่อาจพาสิ่งปนเปื้อนผ่านไวเปอร์ แต่รอยขีด หลุมกัดกร่อน การสึกของซีล และการดัดยังเป็นคำอธิบายทางเลือกที่ต้องตรวจสอบ

เส้นทางสัมผัสภายใน

ลมอัดสะอาดไม่ได้สร้าง SCC จากคลอไรด์ด้วยตัวเอง เส้นทางภายในจะมีความเป็นไปได้เมื่อของเหลวหรือละอองที่มีคลอไรด์เข้าได้ผ่านลมดูดเข้าที่ปนเปื้อน การไหลย้อนจากกระบวนการ อุปกรณ์ทำความเย็นเสีย การทำความสะอาดที่ไม่ถูกต้อง หรือจุดเชื่อมต่อข้ามอื่น ๆ ต้องยืนยันเส้นทางก่อนกล่าวโทษคุณภาพลม

คลาสอนุภาค น้ำ และน้ำมันตาม ISO 8573-1 ไม่ได้กำหนดคลาสของไอออนคลอไรด์ หากพบคราบภายใน ให้เก็บตัวอย่างแทนการอนุมานคลอไรด์จากสีสนิม ทบทวนการจัดการน้ำควบแน่นและ คู่มือมาตรฐานคุณภาพลมอัด โดยแยกการวิเคราะห์ทางเคมีออกจากกัน

สีสนิมไม่ใช่ผลวิเคราะห์คลอไรด์

ความเสียหายคล้ายกันที่ต้องใช้การตอบสนองต่างกัน

สิ่งที่สังเกตพบ	SCC ยังเป็นไปได้เมื่อ	ทางเลือกหลักที่ต้องทดสอบ
รอยร้าวแคบที่แตกแขนง	มีการบันทึกโลหะผสมที่ไวต่อการแตกร้าว ความเค้นดึง และสภาพแวดล้อมที่สอดคล้องกัน	ความล้า รอยร้าวจากการเจียร ความล้าความร้อน และการแตกร้าวที่มีไฮโดรเจนช่วย
หลุมกัดกร่อนใต้คราบสะสม	รอยร้าวลามจากหรือใกล้หลุมกัดกร่อนภายใต้ความเค้นดึง	หลุมกัดกร่อนที่ไม่มี SCC การกัดกร่อนในช่องแคบ และการโจมตีทางเคมี
รอยร้าวที่ข้อต่อโลหะต่างชนิด	สัณฐานรอยร้าวสอดคล้องกับ SCC ในชิ้นส่วนสเตนเลส	การกัดกร่อนกัลวานิก เฟรตติง ความล้าของโบลต์ และการเสียหายของสารเคลือบ
การสูญเสียแรงดัน	ยืนยันแล้วว่ามีรอยร้าวทะลุผนัง	การรั่วของซีลก้าน ซีลลูกสูบ ข้อต่อ ท่อ วาล์ว หรือฝาครอบปลาย
ชุดยึดหรือไท-ร็อดหัก	ยืนยันการแตกร้าวที่มีสภาพแวดล้อมช่วยเร่ง	แรงเกิน การจัดแนวผิด การสั่นสะเทือน และความล้าจากการกัดกร่อน

กลไกความเสียหายเป็นตัวเปลี่ยนวิธีแก้ไข

ดู คู่มือความเสียหายจากการกัดกร่อนกัลวานิก เมื่อมีโลหะต่างชนิดและอิเล็กโทรไลต์ร่วมกัน และดู คู่มือความล้าของไท-ร็อดและชุดยึด เมื่อประวัติการแตกหักสอดคล้องกับแรงวัฏจักร การสูญเสียแรงกดล่วงหน้า หรือความผิดพลาดในการจัดแนว

ลำดับงานตรวจสอบความเสียหายอย่างปลอดภัย

OSHA 29 CFR 1910.147 กำหนดให้พลังงานนิวเมติกที่กักเก็บหรือคงค้างซึ่งเป็นอันตรายต้องถูกระบาย ตัดการเชื่อมต่อ ยึดรั้ง หรือทำให้ปลอดภัยด้วยวิธีอื่นก่อนซ่อมบำรุง กระบอกที่สงสัยว่ามีรอยร้าวในโครงสร้างต้องถูกแยกและถอดออกตามขั้นตอนควบคุมพลังงานของสถานที่ก่อนทำความสะอาด ทดสอบแรงดัน หรือทำ NDT

อย่าทำรอบกระบอกที่สงสัยเพื่อ “ดูว่ารอยรั่วแย่ลงหรือไม่” การตรวจรั่วอาจช่วยระบุตำแหน่งเส้นทางสูญเสียแรงดันบนอุปกรณ์ที่ประเมินแล้วว่าปลอดภัยต่อการทดสอบ แต่ไม่สามารถระบุกลไกการแตกหักได้

การทดสอบต้องเกิดหลังควบคุมพลังงานแล้ว

รักษาหลักฐานก่อนทำความสะอาด

ถ่ายภาพตำแหน่งรอยร้าวหรือรอยรั่วพร้อมทิศทางของกระบอกและทิศทางการล้างบริเวณใกล้เคียง บันทึกคราบสะสม คราบเปื้อน ความเสียหายของสารเคลือบ ตำแหน่งชุดยึด สภาพตัวยึด ประวัติอุณหภูมิ และการสัมผัสสารเคมี เก็บคราบที่หลุดออกไว้เพื่อวิเคราะห์เมื่อผลกระทบมีความสำคัญ และป้องกันผิวแตกหักจากการเสียดสีและการกัดกร่อน

การทำความสะอาดทุกอย่างจนเห็นโลหะเปลือยอาจลบหลักฐานเส้นทางเปียกและเคมีออกได้ ขณะเดียวกัน NDT ก็ต้องเตรียมผิวอย่างเหมาะสม ให้ผู้ตรวจสอบเป็นผู้ตัดสินใจว่าจะรักษา เก็บตัวอย่าง และทำความสะอาดสิ่งใด

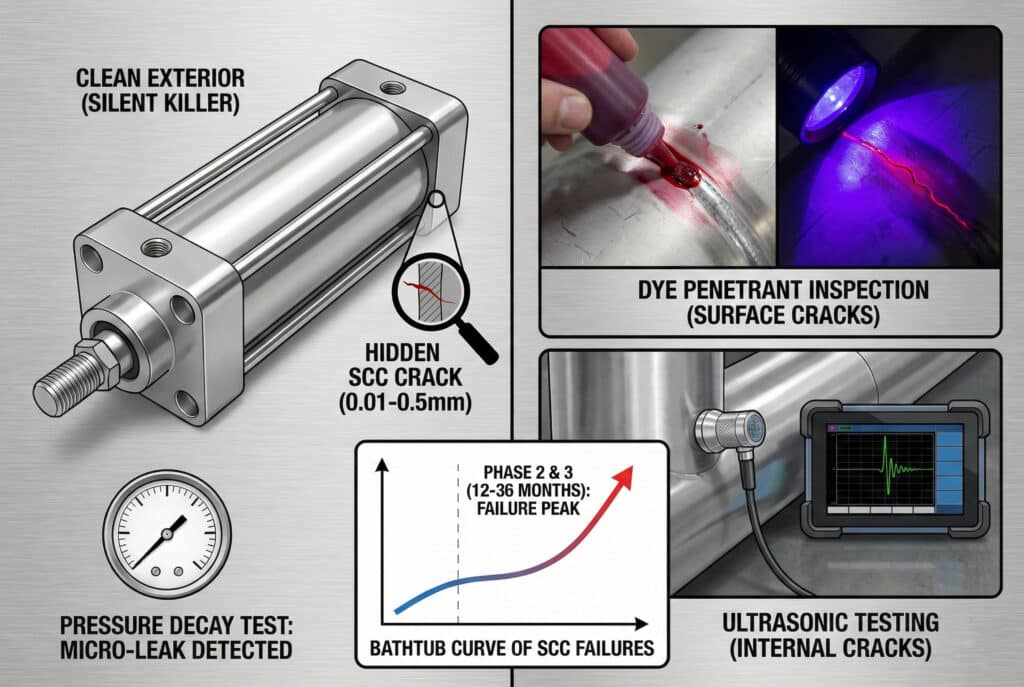

เลือก NDT ให้ตรงกับตำแหน่งข้อบกพร่อง

ASTM E165/E165M-23 ระบุว่าการทดสอบสารแทรกซึมแบบของเหลวตรวจพบความไม่ต่อเนื่องที่เปิดสู่ผิวตรวจสอบได้ การทดสอบอาจแสดงรอยร้าวที่เปิดสู่ผิวบนสเตนเลสสะอาดและไม่พรุน แต่ไม่สามารถพิสูจน์ว่าผิวภายในหรือบริเวณใต้ผิวไม่มีรอยร้าว

ข้อจำกัดนี้สำคัญกับกระบอกสูบ รอยร้าวอาจเริ่มใต้รอยต่อชุดยึด ภายในรูใน ที่โคนแนวเชื่อม หรือใต้คราบสะสม รูปทรงอาจจำกัดการเข้าถึงของหัวตรวจ รอยร้าวแคบอาจมีผลิตภัณฑ์การกัดกร่อนหรือสารตกค้างจากกระบวนการอยู่ภายใน ดู ประกาศเตือนข้อต่อของ HSE ระบุว่าการตรวจด้วยสายตาและสารแทรกซึมตรวจพบได้เฉพาะรอยร้าวที่เปิดสู่ผิว ขณะที่การถ่ายภาพรังสีพบรอยร้าวภายในในกลุ่มข้อต่อเฉพาะกรณีนั้น

ไม่มีวิธีใดดีที่สุดโดยอัตโนมัติ:

วิธี	ความสามารถที่เป็นประโยชน์	ขอบเขตสำคัญ
การตรวจด้วยสายตาและกำลังขยาย	ทำแผนที่สภาพผิวที่เข้าถึงได้ คราบสะสม สารเคลือบ และรูปแบบรอยร้าว	ไม่สามารถยืนยันผิวที่ซ่อนอยู่หรือผิวภายในได้
การทดสอบสารแทรกซึมแบบของเหลว	พบความไม่ต่อเนื่องที่เปิดสู่ผิวตรวจสอบที่สะอาดและไม่พรุน	ตรวจใต้ผิวไม่ได้ การเตรียมผิวและการปนเปื้อนมีผล
การทดสอบกระแสไหลวน	ตรวจพบความไม่ต่อเนื่องที่ผิวและใกล้ผิวในวัสดุนำไฟฟ้าได้	หัวตรวจ ความถี่ รูปทรง และมาตรฐานอ้างอิงเป็นตัวควบคุมความไว
การทดสอบด้วยคลื่นอัลตราโซนิก	ตรวจบริเวณภายในได้เมื่อรูปทรงและทิศทางรอยร้าวให้เส้นทางเสียงที่ใช้งานได้	ชิ้นส่วนบาง โค้ง มีเกลียว หรือซับซ้อนอาจตรวจได้ยาก
การทดสอบด้วยภาพรังสี	แสดงรายละเอียดภายในและการเปลี่ยนหน้าตัดบางชนิดได้	ทิศทางของรอยร้าวในระนาบมีผลต่อความสามารถในการตรวจพบอย่างมาก
โลหะวิทยาและการตรวจผิวแตกหัก	ยืนยันเส้นทางและจุดกำเนิดรอยร้าว รวมถึงสภาพวัสดุได้	โดยทั่วไปเป็นการทดสอบแบบทำลายและต้องตีความโดยห้องปฏิบัติการที่มีคุณสมบัติ

พื้นที่ตรวจต้องครอบคลุมผิวที่สงสัย

แผนตรวจสอบควรสร้างย้อนกลับจากผิวที่สงสัยว่าเป็นจุดเริ่มต้น การเลือก PT เพียงเพราะราคาถูกเป็นเหตุผลที่อ่อน หากรอยร้าวน่าจะเริ่มบนผิวภายในที่เข้าถึงไม่ได้

กำหนดการตอบสนองต่อกลุ่มชิ้นงาน

ความเสียหาย SCC ที่ยืนยันแล้วหนึ่งกรณีอาจบ่งชี้ว่าวัสดุ กระบวนการผลิต ชุดยึด หรือเงื่อนไขการสัมผัสร่วมกัน ให้กักกันชิ้นส่วนที่มาจากฮีตเดียวกัน รุ่นเดียวกัน เส้นทางการผลิตเดียวกัน ตำแหน่งเดียวกัน มีประวัติการทำความสะอาดหรือรูปทรงติดตั้งเดียวกัน ตามผลกระทบ กำหนดขอบเขตจากหลักฐาน ไม่ใช่สมมติว่ากระบอกสเตนเลสทุกตัวในสถานที่ได้รับผลเท่ากัน

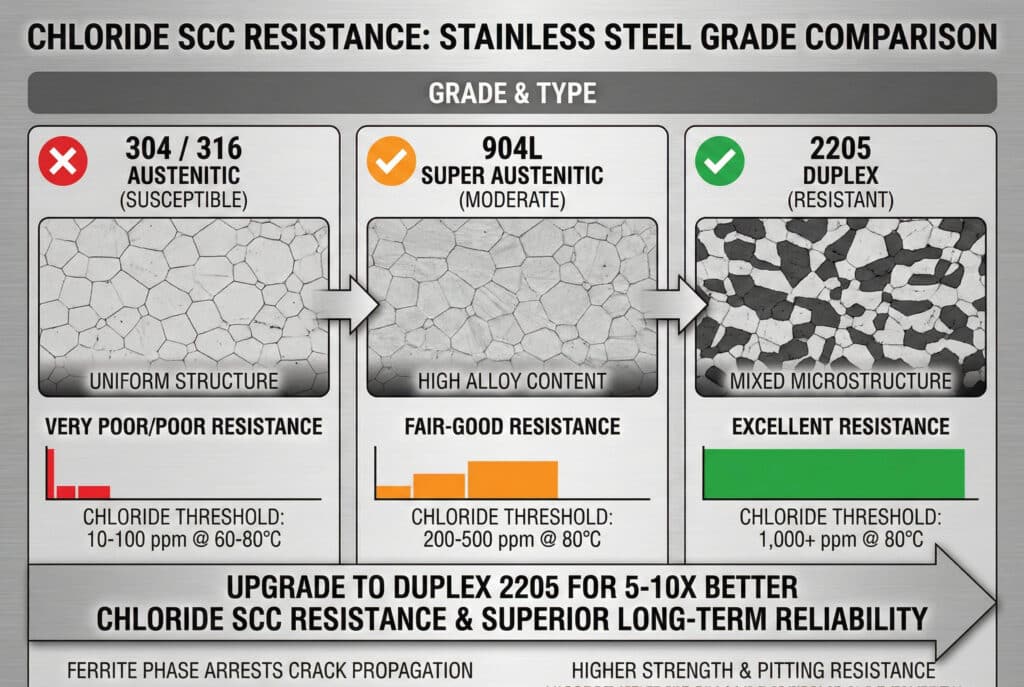

สเตนเลสเกรดใดช่วยลดความเสี่ยง SCC จากคลอไรด์

The คู่มือการผลิตดูเพล็กซ์ของ Nickel Institute ระบุว่าสเตนเลสดูเพล็กซ์ที่มีเฟอร์ไรต์อย่างน้อย 30% ต้านทาน SCC จากคลอไรด์ได้ดีกว่าเกรด 304 หรือ 316 อย่างมาก คู่มือเดียวกันเตือนว่าเฟอร์ไรต์ไวต่อการเปราะจากไฮโดรเจน ดังนั้นคำว่า “ดูเพล็กซ์” จึงไม่ใช่การรับรองสากล

เลือกวัสดุในฐานะชุดกระบอกสูบสำเร็จรูป ไม่ใช่เลือกจากชื่อเกรดเพียงอย่างเดียว รูปแบบผลิตภัณฑ์สมดุลเฟส ขั้นตอนเชื่อม การอบชุบ การขึ้นรูปเย็น สภาพผิว พิกัดแรงดัน ความคงตัวด้านมิติ รอยต่อซีล และความสามารถการผลิตของซัพพลายเออร์ล้วนมีความสำคัญ

กลุ่มวัสดุ	จุดยืนสำหรับคัดกรอง	สิ่งที่ยังต้องตรวจยืนยัน
ออสเทนนิติก 304/304L	การใช้งานไม่รุนแรงและควบคุมได้ โดยสภาพแวดล้อมและอุณหภูมิทั้งหมดอยู่ในขีดจำกัดที่พิสูจน์แล้ว	ความเข้มข้นคลอไรด์ที่ผิว รอบเปียก–แห้ง pH ความเค้น และสภาพการเชื่อมกับการขึ้นรูปเย็น
ออสเทนนิติก 316/316L	ต้านหลุมกัดกร่อนได้ดีกว่า 304 ในการสัมผัสคลอไรด์หลายกรณี แต่ยังไวต่อ ClSCC	อย่าถือว่าโมลิบดีนัมหรือคาร์บอนต่ำทำให้ปลอดจากความเสี่ยง ต้องตรวจยืนยันขอบเขตการใช้งานจริง
ออสเทนนิติกโลหะผสมสูง รวมกลุ่ม 6% Mo	ความต้านทานที่สูงขึ้นอาจเหมาะกับการใช้งานคลอไรด์ที่รุนแรงกว่า	โลหะผสมที่แน่นอน เส้นทางการผลิต ความพร้อมใช้งาน ความแข็งแรง การต่อประกอบ และข้อมูลซัพพลายเออร์
กลุ่มดูเพล็กซ์ 2205	มักเป็นตัวเลือกที่ดีเมื่อจำเป็นต้องต้านทาน SCC จากคลอไรด์และต้องการความแข็งแรงสูง	สมดุลเฟส คุณภาพแนวเชื่อม รูปแบบผลิตภัณฑ์ อุณหภูมิ การสัมผัสไฮโดรเจนหรือสภาพเปรี้ยว และการกลึง
ซูเปอร์ดูเพล็กซ์และโลหะผสมที่มีนิกเกิลสูง	ตัวเลือกเมื่อสภาพแวดล้อมรุนแรงเกินความสามารถของโลหะผสมระดับต่ำกว่า	ข้อมูลเฉพาะทางเคมี การผลิต ต้นทุน การจัดซื้อ โค้ดออกแบบ และการรับรองผลิตภัณฑ์สำเร็จรูป
กลุ่มสเตนเลสเฟอร์ริติก	ต้านทาน SCC จากคลอไรด์ทั่วไปได้สูงในบางสภาพแวดล้อม	การกัดกร่อนทั่วไป ความเหนียว การขึ้นรูป การเชื่อม รูปทรงผลิตภัณฑ์ และความเหมาะสมของกระบอกสูบสำเร็จรูป

กลุ่มวัสดุเป็นเพียงรายชื่อคัดเลือกเบื้องต้น

The แนวทางวิศวกรรมกระบวนการของ Nickel Institute ระบุว่าดูเพล็กซ์ 2205 เกรดซูเปอร์ออสเทนนิติก เช่น UNS S31254 และ N08367 รวมถึงซูเปอร์ดูเพล็กซ์ เช่น 2507 เป็นตัวเลือกเมื่อสภาวะเกินขีดความสามารถของ 316 การเป็นตัวเลือกไม่ได้หมายความว่าสามารถใช้แทนกันได้

เหตุใดจึงไม่ควรเลือกจากกราฟ ppm เพราะกราฟที่เผยแพร่ใช้กับสารละลาย ความเค้น อุณหภูมิ ปริมาณออกซิเจน ชนิดชิ้นทดสอบ และเวลาสัมผัสที่ระบุไว้เท่านั้น ข้อมูล SAF 2205 ของ Alleima อธิบายชิ้นทดสอบรับแรงคงที่ที่รับแรงถึงค่าพิสูจน์และการทดสอบแคลเซียมคลอไรด์แยกต่างหาก ผลดังกล่าวรับรองเฉพาะวัสดุและวิธีที่ทดสอบ ไม่ใช่กระบอกทุกตัวที่จำหน่ายในชื่อ 2205

สำหรับงานอาหารและการล้างร้อน ให้รวมการทบทวนวัสดุนี้กับ คู่มือการล้างกระบอกสูบสเตนเลส. ความสามารถในการทำความสะอาด การระบายน้ำ ซีล จาระบี สวิตช์ ข้อต่อ และสารเคมีสุขอนามัยยังเป็นส่วนหนึ่งของการตัดสินใจเลือกชุดประกอบ

การป้องกัน: ตัดองค์ประกอบหนึ่งส่วนของระบบ SCC

HSE แนะนำให้ป้องกันการกัดกร่อนตั้งแต่ขั้นออกแบบเครื่องกล โดยจัดให้ระบายน้ำได้สะดวก ลดช่องแคบ หลีกเลี่ยงจุดอับ และเปิดทางให้ทำความสะอาดกับตรวจสอบได้ (แนวทางวัสดุของ HSE). สำหรับกระบอกสูบ การป้องกันควรกำจัดหรือควบคุมเงื่อนไขจำเป็นของ SCC อย่างน้อยหนึ่งข้อ แล้วตรวจยืนยันว่าการควบคุมนั้นทำงานได้จริงระหว่างใช้งาน

การระบายน้ำเป็นมาตรการควบคุมสภาพวัสดุ

ควบคุมสภาพแวดล้อมที่ผิว

• ป้องกันละออง น้ำควบแน่น น้ำยาทำความสะอาด และของเหลวจากกระบวนการที่มีคลอไรด์ไม่ให้เข้าถึงแอคชูเอเตอร์เมื่อทำได้
• เพิ่มแผงบังหรือย้ายตำแหน่งกระบอกโดยไม่สร้างช่องอับอากาศที่กักความชื้น
• จัดทิศทางชุดยึดและการ์ดให้ระบายน้ำได้ ซีลเฉพาะรอยต่อที่ซีลได้อย่างเชื่อถือได้และตรวจสอบได้
• กำหนดชนิดน้ำยาทำความสะอาด ความเข้มข้น อุณหภูมิ เวลาสัมผัส การล้าง และขั้นตอนทำให้แห้ง
• กำจัดคราบเกลือด้วยขั้นตอนที่ผ่านการตรวจสอบ กำหนดความถี่จากการสะสมที่วัดได้และผลกระทบ ไม่ใช่ตารางรายสัปดาห์สากล

สารเคลือบช่วยได้ แต่สารเคลือบเป็นแนวกั้นที่ต้องบำรุงรักษา ไม่ใช่ภูมิคุ้มกัน ขอบ เกลียว ที่รองตัวยึด จุดเสียหาย และช่องแคบต้องมีรายละเอียดที่เข้ากันได้ ประกาศเตือนเรื่องข้อต่อของ HSE เป็นคำเตือนที่มีประโยชน์: การทาสีอาจไม่ขจัดความเสี่ยงเมื่อรูปทรงยังคงกักคลอไรด์และความเค้น

ลดความเค้นดึงที่หลีกเลี่ยงได้

ใช้รูปทรงชุดยึดและขั้นตอนแรงบิดของผู้ผลิต แก้การจัดแนวผิด แรงด้านข้าง การยึดรั้งทางความร้อน ท่อที่ไม่มีตัวรองรับ และการเสียรูปของแบร็กเก็ต ทบทวนการขึ้นรูปเย็น ขั้นตอนเชื่อม การกลึง การเจียร และประวัติซ่อมร่วมกับผู้จำหน่ายวัสดุ

อย่ากำหนดอุณหภูมิลดความเค้นทั่วไปให้กับกระบอกที่ประกอบแล้ว การอบชุบที่ช่วยโลหะผสมหรือสภาพแนวเชื่อมหนึ่งอาจทำลายอีกชนิด ทำให้ชิ้นส่วนละเอียดเสียรูป เปลี่ยนสมดุลเฟสดูเพล็กซ์ ส่งผลต่อการไวต่อการกัดกร่อนตามขอบเกรน หรือทำลายซีลและผิวสำเร็จ การอบด้วยความร้อนใด ๆ ต้องอยู่ในเส้นทางการผลิตที่ผ่านการรับรอง

ยกระดับวัสดุพร้อมหลักฐานของชุดประกอบ

ระบุเกรด UNS หรือ EN ที่แน่นอนสำหรับชิ้นส่วนกักเก็บแรงดันและรับแรงทั้งหมดที่สัมผัสสภาพแวดล้อม รวมโลหะเติมแนวเชื่อม ตัวยึด ก้าน ท่อ ฝาครอบปลาย ชุดยึด สารเคลือบ และวัสดุคู่ประกอบ กำหนดพิกัดแรงดันเฉพาะผลิตภัณฑ์และการสอบย้อนกลับวัสดุเมื่อผลกระทบมีความสำคัญ

การเปลี่ยนวัสดุอาจเปิดเผยจุดอ่อนอื่น ท่อดูเพล็กซ์ที่แข็งแรงกว่าไม่ได้แก้ชุดยึดที่กักคลอไรด์ ตัวยึดที่เข้ากันไม่ได้ สารเคลือบเสียหาย หรือซีลที่ล้มเหลวในเคมีทำความสะอาด ให้ทบทวนเส้นทางการกัดกร่อนตลอดแอคชูเอเตอร์และ ข้อต่อทนการกัดกร่อน.

สร้างแผนตรวจสอบตามความเสี่ยง

กำหนดวิธีและช่วงเวลาจากผลกระทบ ความไวต่อการแตกร้าว การเข้าถึง ผลการตรวจเดิม ความรุนแรงของการสัมผัส และตำแหน่งรอยร้าวที่คาดไว้ ประกาศเตือนของ HSE เรื่องเทอร์โมเวลล์เรียกร้องให้ใช้โปรแกรมตรวจสอบตามความไวและผลกระทบ แทนปฏิทินสากล (HSE, 2013).

ให้ทบทวนเร็วกว่ากำหนดหลังเปลี่ยนน้ำยาทำความสะอาด เพิ่มอุณหภูมิการล้าง เกิดน้ำเกลือรั่ว เหตุการณ์น้ำจากคูลลิงทาวเวอร์ฟุ้งกระจาย สารเคลือบเสียหาย แก้ไขชุดยึด พบการรั่วที่ยังอธิบายไม่ได้ หรือพบ SCC ในอุปกรณ์ที่เกี่ยวข้อง ให้บันทึกผลที่ไม่พบความเสียหายด้วย เพราะช่วยปรับขอบเขตกลุ่มที่ไวต่อการแตกร้าวให้แม่นยำขึ้น

แผนป้องกันจะแข็งแรงขึ้นเมื่อการควบคุมทุกข้อเชื่อมโยงกับด้านใดด้านหนึ่งของสามเหลี่ยม SCC การระบายน้ำและการล้างทำงานกับสภาพแวดล้อม การควบคุมการจัดแนวและการผลิตทำงานกับความเค้นดึง การเลือกโลหะผสมทำงานกับความไวต่อการแตกร้าว มาตรการที่ไม่สามารถบอกได้ว่าควบคุมด้านใดอาจเป็นเพียงการบำรุงรักษาที่ดูเหมือนทำงาน

RFQ กระบอกสูบทน SCC ควรระบุอะไรบ้าง

ASTM G36-24 ใช้แมกนีเซียมคลอไรด์เดือดที่ 155°C เป็นวิธีจัดอันดับแบบเร่ง และเตือนว่าวัสดุที่ยอมรับได้ในการใช้งานคลอไรด์ร้อนอาจยังแตกร้าวในการทดสอบ ดังนั้น RFQ ควรขอหลักฐานที่เกี่ยวข้องกับการใช้งาน ไม่ใช่เพียงข้อความว่าโลหะผสมผ่านการทดสอบห้องปฏิบัติการรุนแรงหนึ่งรายการ

ASTM G36 ยังระบุว่าความสัมพันธ์กับสภาพการใช้งานจริงอาจไม่สามารถทำได้เสมอไป ASTM G123-00(2022)e1 ใช้โซเดียมคลอไรด์ 25% ที่ปรับให้เป็นกรดถึง pH 1.5 และระบุว่าเกณฑ์ยอมรับต้องตกลงกันระหว่างผู้ใช้กับผู้ผลิต ชื่อการทดสอบมีความสำคัญ แต่เงื่อนไขและกติกาการยอมรับสำคัญกว่า

ความรุนแรงของการทดสอบไม่เท่ากับสภาวะการใช้งานจริง

ส่งขอบเขตการสัมผัสและการรับแรงที่ครบถ้วนให้ซัพพลายเออร์:

• ของเหลวหรือก๊าซภายนอกและภายในที่แน่นอน รวมคลอไรด์ น้ำยาทำความสะอาด น้ำยาฆ่าเชื้อ ของเหลวกระบวนการ ละออง และสิ่งปนเปื้อน
• อุณหภูมิปกติและสูงสุดของตัวกระบอก อุณหภูมิทำความสะอาดร้อน ระยะเวลา ความถี่ และรอบเปียก–แห้ง
• ช่วงแรงดัน ข้อกำหนดแรงดันทดสอบ รูใน ช่วงชัก ความเร็ว อัตรารอบ ทิศทางแรง ชุดยึด แรงด้านข้าง การสั่นสะเทือน และการยึดรั้งทางความร้อน
• โลหะผสม รูปแบบผลิตภัณฑ์ สภาพแนวเชื่อม การอบชุบ สภาพผิว สารเคลือบ ตัวยึด และการสอบย้อนกลับวัสดุที่ต้องการ
• ทิศทางการระบายน้ำ ช่องแคบ การ์ด ฉนวน ป้าย แคลมป์ และทางเข้าถึงสำหรับตรวจสอบ
• ข้อกำหนดซีล สารหล่อลื่น สวิตช์ ข้อต่อ ท่อ ไวเปอร์ และก้านภายใต้เคมีและอุณหภูมิเดียวกัน
• ข้อกำหนดด้านความปลอดภัยเครื่องจักร แรงดัน สุขอนามัย โรงงาน และเขตอำนาจที่ใช้บังคับ
• วิธีตรวจสอบ เกณฑ์ยอมรับ บันทึก การแจ้งเปลี่ยนแปลง ขีดจำกัดการซ่อม และการควบคุมอะไหล่

ถามว่าหลักฐานนั้นใช้กับอะไร การทดสอบคูปองอาจจัดอันดับโลหะผสม การรับรองแนวเชื่อมกล่าวถึงรอยต่อ ใบรับรองวัสดุตรวจยืนยันองค์ประกอบและคุณสมบัติ การทดสอบแรงดันของกระบอกสำเร็จรูปตรวจความสมบูรณ์ด้านแรงดัน ณ เวลานั้น แต่ไม่มีข้อใดเพียงอย่างเดียวที่พิสูจน์ความต้านทาน SCC ระยะยาวในสภาพแวดล้อมติดตั้งจริง

หลักฐานทุกชนิดมีขอบเขต

สำหรับงานสำคัญ ให้กำหนดให้วิศวกรโรงงานผู้รับผิดชอบ ผู้เชี่ยวชาญวัสดุ ผู้ผลิตกระบอกสูบ และบุคลากร NDT ที่มีคุณสมบัติทบทวนการใช้งานและจัดทำเอกสาร การตัดสินใจจัดซื้อควรบันทึกความไม่แน่นอนที่เหลืออยู่และแผนตรวจสอบตามผลกระทบ

คำถามที่พบบ่อยเกี่ยวกับ SCC ของกระบอกสูบสเตนเลส

ASTM G36 ทดสอบโลหะผสมสเตนเลสในแมกนีเซียมคลอไรด์เดือดที่ 155°C ขณะที่ ASTM G123 ใช้โซเดียมคลอไรด์ปรับกรด 25% วิธีที่ใช้งานอยู่สองแบบนี้เพียงอย่างเดียวก็แสดงให้เห็นแล้วว่าไม่มีค่า ppm คลอไรด์หรืออุณหภูมิตัวเดียวที่ใช้รับรองกระบอกได้ ต้องประเมินสภาพการใช้งานและวิธีทดสอบร่วมกัน

กระบอกสูบสเตนเลส 316 สามารถเกิด SCC ต่ำกว่า 60°C ได้หรือไม่

ได้ แม้ SCC จากคลอไรด์จะพบได้น้อยลงเมื่ออุณหภูมิต่ำ แต่ BSSA รายงานกรณีที่อุณหภูมิต่ำถึง 25°C การเปียก–แห้งเป็นรอบ การระเหย คราบสะสม ช่องแคบ pH ความเค้นตกค้าง และสภาพผิวอาจทำให้สภาพแวดล้อมเฉพาะที่รุนแรงกว่าผลวิเคราะห์น้ำโดยรวม ให้ถือ 60°C เป็นจุดคัดกรองความเสี่ยง ไม่ใช่การรับประกัน

ภายนอกที่สะอาดตัดความเป็นไปได้ของการแตกร้าวจากการกัดกร่อนภายใต้ความเค้นได้หรือไม่

ไม่ SCC อาจทำให้เกิดรอยร้าวแคบโดยมีการกัดกร่อนทั่วไปเพียงเล็กน้อย และผิวเริ่มต้นอาจอยู่ใต้ชุดยึด ภายในรูใน หรือใต้คราบสะสม ผิวที่มองเห็นและดูสะอาดไม่สามารถยืนยันบริเวณที่เข้าถึงไม่ได้ ก่อนสรุปผลต้องยืนยันวัสดุ ความเค้น เส้นทางการสัมผัส ตำแหน่งรอยร้าว และพื้นที่ NDT ที่เหมาะสม

การทดสอบสารแทรกซึมแบบสีย้อมพิสูจน์ได้หรือไม่ว่ากระบอกสูบไม่มี SCC

No. ASTM E165/E165M ระบุว่าการทดสอบสารแทรกซึมตรวจพบความไม่ต่อเนื่องที่เปิดสู่ผิวตรวจสอบ การทดสอบไม่ตรวจรอยร้าวใต้ผิวหรือผิวภายในที่เข้าถึงไม่ได้ การเตรียมผิวก็มีผลต่อผลลัพธ์ เลือก PT, ET, UT, RT หรือการทดสอบแบบทำลายในห้องปฏิบัติการจากตำแหน่งและรูปทรงรอยร้าวที่คาดไว้

ควรเชื่อมกระบอกสูบสเตนเลสที่แตกร้าวแล้วนำกลับมาใช้งานหรือไม่

ไม่ควรทำโดยไม่มีการตัดสินใจทางวิศวกรรมที่ผู้ผลิตและผู้มีอำนาจรับผิดชอบของโรงงานอนุมัติ การเชื่อมเปลี่ยนความเค้นตกค้าง โครงสร้างจุลภาค ขนาด และเขตได้รับผลกระทบจากความร้อน ขั้นแรกให้แยกกระบอก ยืนยันกลไกและขอบเขตความเสียหาย ทบทวนกฎการซ่อมที่ใช้ได้ และแก้เส้นทางการสัมผัสก่อนนำชุดที่ซ่อมหรือเปลี่ยนใหม่กลับมาใช้งาน

สเตนเลสดูเพล็กซ์เป็นวัสดุทดแทน 316 ที่ดีที่สุดเสมอหรือไม่

ไม่ เกรดดูเพล็กซ์มักต้านทาน SCC จากคลอไรด์ทั่วไปได้สูงกว่ามาก แต่รูปแบบผลิตภัณฑ์ สมดุลเฟส การเชื่อม การกลึง อุณหภูมิ การสัมผัสไฮโดรเจน ซีล พิกัดแรงดัน และความสามารถของซัพพลายเออร์ยังมีความสำคัญ ให้เลือกกระบอกสูบทั้งชุดเทียบกับขอบเขตการใช้งาน แทนการเปลี่ยนชื่อเกรดลงในแบบเดิมโดยไม่ทบทวน
