ผลกระทบ “เด้งกลับ”: การรองรับแรงกระแทกมากเกินไปในกระบอกสูบแบบนิวเมติก

บทนำ

กระบอกสูบของคุณลดความเร็วลงอย่างราบรื่นและเงียบ แต่แล้วสิ่งแปลกๆ ก็เกิดขึ้น—ลูกสูบกระเด้งถอยหลัง 5-10 มม. ก่อนจะเข้าที่ตำแหน่งสุดท้าย แต่ละรอบสูญเสียเวลา 0.3-0.8 วินาทีเนื่องจากระบบแกว่งไปมา ความแม่นยำในการวางตำแหน่งของคุณลดลง และการทำงานที่ต้องการความแม่นยำสูงเป็นไปไม่ได้ คุณได้ปรับการรองรับให้แน่นขึ้นโดยคิดว่าแรงหนืดมากขึ้นจะช่วยได้ แต่กลับทำให้การกระเด้งแย่ลงกว่าเดิม.

ผลกระทบจากการเด้งเกิดขึ้นเมื่อแรงดันการรองรับที่มากเกินไปสร้างแรงสะท้อนกลับที่ผลักลูกสูบย้อนกลับหลังจากการชะลอตัวเริ่มต้น ซึ่งเกิดจากวาล์วเข็มที่ปิดมากเกินไป ห้องรองรับขนาดใหญ่เกินไป หรือการหน่วงที่ไม่เหมาะสมสำหรับโหลดเบา การกระเด้งแสดงออกเป็นการเคลื่อนที่ย้อนกลับ 2-15 มม. ตามด้วยการแกว่ง 1-3 ครั้งก่อนที่จะนิ่ง เพิ่มเวลาในรอบการทำงาน 0.2-1.0 วินาที และลดความแม่นยำในการวางตำแหน่งลง 300-500% การรองรับแรงกระแทกที่เหมาะสมจะทำให้การนิ่งเกิดขึ้นภายใน 0.3 วินาที โดยมีการเกินค่า 2 มม. น้อยกว่าผ่านการปรับค่าสัมประสิทธิ์การหน่วงที่เหมาะสม.

เมื่อสามสัปดาห์ที่แล้ว ฉันได้ทำงานร่วมกับไมเคิล วิศวกรควบคุมที่โรงงานประกอบอิเล็กทรอนิกส์ความแม่นยำสูงในรัฐแมสซาชูเซตส์ ระบบหยิบและวางของเขาใช้กระบอกสูบไร้ก้านสำหรับจัดตำแหน่งชิ้นส่วนที่มีความต้องการความแม่นยำ ±0.1 มิลลิเมตรหลังจากติดตั้งกระบอกสูบ “พรีเมียม” ที่มีการรองรับแรงกระแทกที่ดีขึ้น ความแม่นยำในการจัดตำแหน่งของเขาลดลงเหลือ ±0.8 มม. และเวลาในการทำงานเพิ่มขึ้น 35% ปัญหาไม่ได้อยู่ที่กระบอกสูบ—แต่เป็นการรองรับแรงกระแทกที่มากเกินไปซึ่งทำให้เกิดการเด้งกลับที่ไม่สามารถควบคุมได้ ซึ่งระบบวิสัยทัศน์ของเขาไม่สามารถชดเชยได้ ประสิทธิภาพสายการผลิตของเขาลดลง 22% ทำให้สูญเสียการผลิตกว่า $15,000 ต่อสัปดาห์.

สารบัญ

• อะไรคือสาเหตุของปรากฏการณ์การกระเด้งในกระบอกสูบนิวเมติก?
• การรองรับแรงกระแทกมากเกินไปทำให้เกิดการสั่นและอาการไม่มั่นคงได้อย่างไร?
• ผลกระทบต่อประสิทธิภาพจากการกระเด้งของกระบอกสูบคืออะไร?
• คุณจะกำจัดปัญหาการเด้งกลับได้อย่างไรด้วยการปรับการรองรับแรงกระแทกอย่างเหมาะสม?
• บทสรุป
• คำถามที่พบบ่อยเกี่ยวกับการกระเด้งของกระบอกสูบ

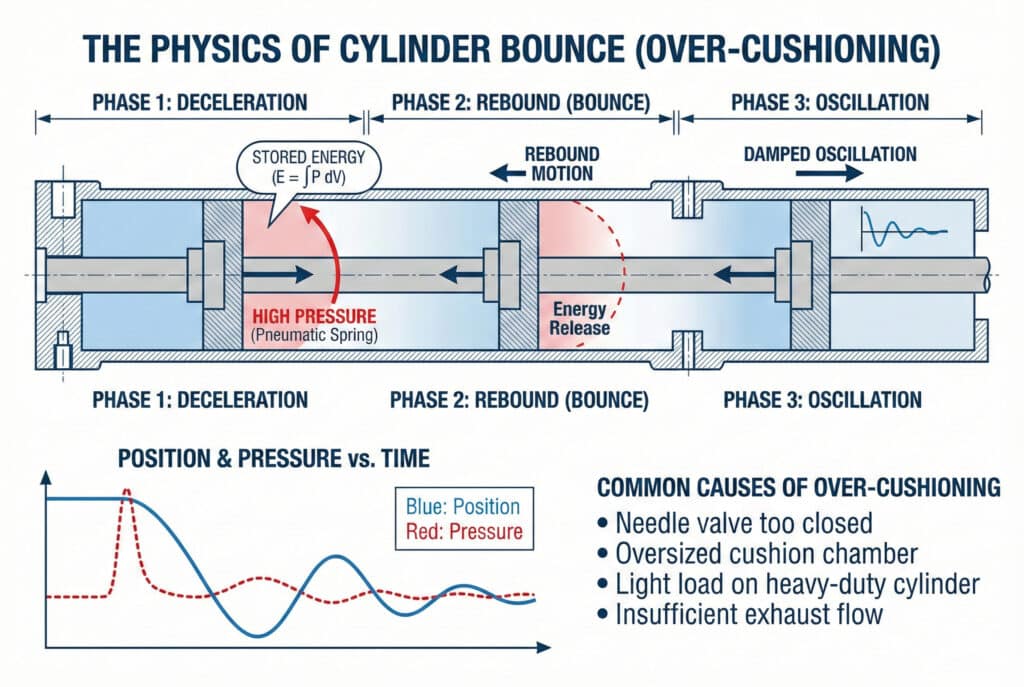

อะไรคือสาเหตุของปรากฏการณ์การกระเด้งในกระบอกสูบนิวเมติก?

การเข้าใจฟิสิกส์เบื้องหลังการกระเด้งเผยให้เห็นว่าทำไมการรองรับที่มากเกินไปจึงสร้างผลลัพธ์ตรงข้ามกับที่ต้องการ ⚙️

การเด้งเกิดขึ้นเมื่อแรงดันของวัสดุรองรับเกินกว่าแรงที่จำเป็นสำหรับการชะลอความเร็วอย่างราบรื่น ทำให้เกิดแรงดันตกค้างที่ทำหน้าที่เป็นสปริงลมที่ดันลูกสูบกลับหลังจากความเร็วถึงศูนย์ สาเหตุหลักได้แก่ วาล์วเข็ม¹ ปิดเกินกว่าการตั้งค่าที่เหมาะสม (สร้างแรงดันย้อนกลับเกิน 150-300%) ห้องกันกระแทกขนาดใหญ่เกินกว่าโหลดการใช้งาน (พบได้บ่อยเมื่อใช้กระบอกสูบสำหรับงานหนักกับโหลดเบา) หรือการไหลของไอเสียจากห้องตรงข้ามไม่เพียงพอทำให้เกิดความไม่สมดุลของแรงดัน อากาศที่ติดอยู่จะทำหน้าที่เป็นสปริงอัดเก็บพลังงาน 5-20 จูล ซึ่งจะปล่อยออกมาเป็นแรงสะท้อนกลับ.

ผลของสปริงนิวเมติก

ห้องรองรับกลายเป็นอุปกรณ์เก็บพลังงานเมื่อถูกบีบอัดมากเกินไป:

กลไกการเก็บกักพลังงาน:

1. การรองรับที่มากเกินไปจะบีบอัดอากาศเกินกว่าความต้องการในการชะลอความเร็ว
2. ถังเก็บลมอัด พลังงานศักย์ยืดหยุ่น² (E = ∫P dV)
3. เมื่อความเร็วของลูกสูบถึงศูนย์ พลังงานที่เก็บไว้ยังคงอยู่
4. ความแตกต่างของความดันผลักลูกสูบให้เคลื่อนที่ถอยหลัง
5. ลูกสูบ “กระเด้ง” ไปในทิศทางตรงกันข้าม

ตัวอย่างการคำนวณพลังงาน:

• ห้องรองรับ: 100 ลูกบาศก์เซนติเมตร
• แรงดันเริ่มต้น: 100 psi
• แรงกดทับจากการรองรับที่มากเกินไป: 600 psi (มากเกินไป)
• พลังงานที่เก็บไว้: ≈12 จูล
• ผลลัพธ์: กระเด้ง 8-12 มม. เมื่อมีน้ำหนัก 15 กก.

สาเหตุทั่วไปของการเด้งกลับ

มีหลายปัจจัยที่ส่งผลให้เกิดการรองรับแรงกระแทกมากเกินไป:

สาเหตุ	กลไก	การเด้งกลับทั่วไป	โซลูชัน
วาล์วเข็มปิดเกินไป	การสะสมของแรงดันย้อนกลับที่มากเกินไป	5-15 มม., 2-3 ครั้งการสั่น	เปิดวาล์ว 1-3 รอบ
ช่องบรรจุเบาะขนาดใหญ่พิเศษ	ปริมาณการบีบอัดมากเกินไป	3-8 มม., 1-2 ครั้งการสั่น	ลดห้องหรือเพิ่มมวล
โหลดเบาบนกระบอกสูบงานหนัก	การรองรับแรงกระแทกที่ออกแบบมาสำหรับน้ำหนักที่มากขึ้น	8-20 มม., 3-5 ครั้งการสั่น	ปรับการหน่วงหรือเปลี่ยนกระบอกสูบ
ไอเสียไหลช้าจากฝั่งตรงข้าม	ความไม่สมดุลของแรงดันขัดขวางการตกตะกอน	2-5 มม., การสั่นแบบช้า	เพิ่มการไหลของไอเสีย
ความดันระบบสูงเกินไป	การสะสมของแรงดันรองรับที่สูงขึ้น	4-10 มม., 2-3 ครั้งการสั่น	ลดความดันในการทำงาน

สถานการณ์ความไม่สมดุลของโหลด

ความรุนแรงของการกระเด้งเพิ่มขึ้นเมื่อมีความไม่สอดคล้องระหว่างน้ำหนักบรรทุกกับระยะยุบของเบาะ

กระบอกสูบสำหรับงานหนักพร้อมรับน้ำหนักเบา:

• เบาะรองที่ออกแบบมาสำหรับน้ำหนัก 30 กิโลกรัม
• น้ำหนักบรรทุกจริง: 8 กิโลกรัม (27% ตามการออกแบบ)
• แรงกดเบาะ: สูงกว่าที่จำเป็นถึง 3.7 เท่า
• ผลลัพธ์: การกระเด้งรุนแรง (12-18 มม.)

กระบอกมาตรฐานพร้อมโหลดที่เหมาะสม:

• หมอนรองที่ออกแบบมาสำหรับน้ำหนัก 15 กิโลกรัม
• น้ำหนักบรรทุกจริง: 12 กิโลกรัม (80% ตามการออกแบบ)
• แรงกดเบาะ: สูงเล็กน้อย
• ผลลัพธ์: การกระเด้งน้อยมาก (1-3 มม.)

พลวัตของแรงดันระหว่างการกระเด้ง

การทำความเข้าใจพฤติกรรมของแรงดันเผยให้เห็นวงจรการกระเด้ง:

ระยะที่ 1 – การชะลอความเร็ว:

• แรงดันอากาศในเบาะเพิ่มขึ้นเป็น 400-800 ปอนด์ต่อตารางนิ้ว
• พลังงานจลน์ที่ถูกดูดซับ
• ความเร็วของลูกสูบลดลงเป็นศูนย์
• ระยะเวลา: 0.05-0.15 วินาที

ระยะที่ 2 – การฟื้นตัว:

• แรงดันเบาะคงเหลือ (300-600 psi) สูงกว่าแรงต้าน
• ลูกสูบเร่งความเร็วถอยหลัง
• ห้องรองรับขยายตัว, ความดันลดลง
• ระยะเวลา: 0.08-0.20 วินาที

ระยะที่ 3 – การสั่น:

• ลูกสูบเปลี่ยนทิศทางอีกครั้ง
• การสั่นสะเทือนแบบหน่วงยังคงดำเนินต่อไป
• แอมพลิจูดลดลงในแต่ละรอบ
• ระยะเวลา: 0.15-0.60 วินาที จนกว่าจะคงที่

ในโรงงานอิเล็กทรอนิกส์ของไมเคิลในรัฐแมสซาชูเซตส์ เราได้วัดแรงดันของเบาะรองรับสูงถึง 850 psi เมื่อใช้โหลด 6 กิโลกรัม—ซึ่งสูงเกือบ 4 เท่าของค่าที่จำเป็นสำหรับการชะลอความเร็วอย่างราบรื่นที่ 220 psi แรงดันส่วนเกินนี้ได้กักเก็บพลังงานไว้ 15 จูล ซึ่งถูกปลดปล่อยออกมาเป็นแรงกระเด้งสูง 14 มิลลิเมตร.

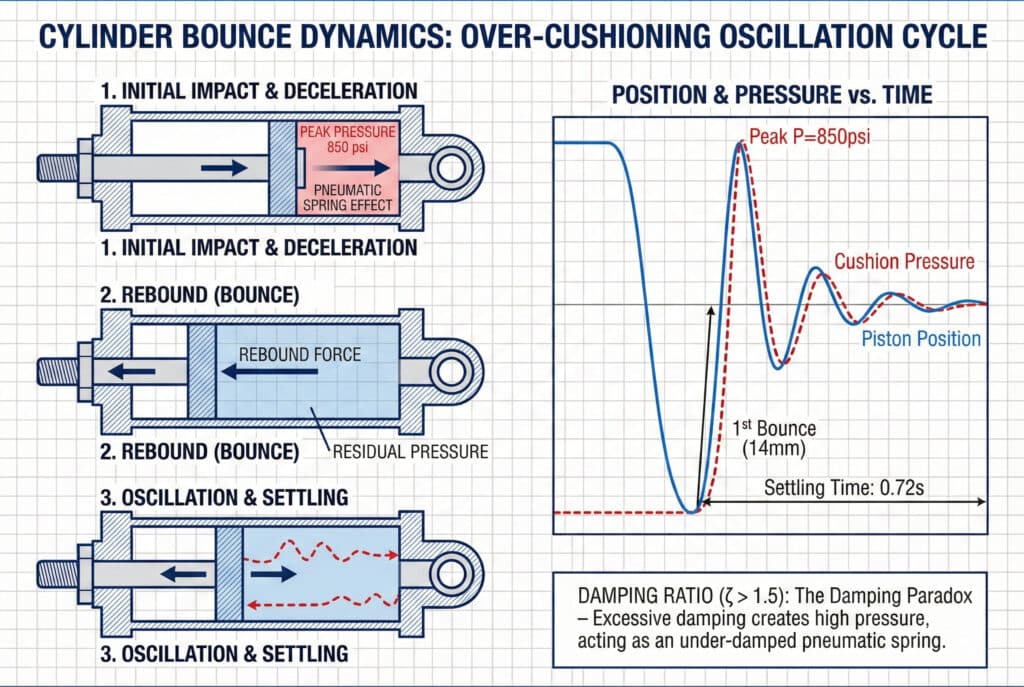

การรองรับแรงกระแทกมากเกินไปทำให้เกิดการสั่นและอาการไม่มั่นคงได้อย่างไร?

พลวัตของระบบที่มีการหน่วงเกินแสดงเหตุผลว่าทำไมการกระเด้งจึงก่อให้เกิดปัญหาประสิทธิภาพที่ลุกลามเป็นลูกโซ่.

การรองรับแรงกระแทกมากเกินไปทำให้เกิดการสั่นสะเทือนผ่านวงจรการเก็บและปลดปล่อยพลังงาน ซึ่งแรงหน่วงที่มากเกินไปจะชะลอการเคลื่อนที่ของมวลเร็วเกินไป ส่งผลให้เกิดแรงดันตกค้างที่สะท้อนลูกสูบกลับด้าน ซึ่งจากนั้นจะอัดห้องตรงข้ามทำให้เกิดการรองรับแรงกระแทกย้อนกลับ ส่งผลให้เกิดการสั่นสะเทือนที่ถูกหน่วง 2-5 ครั้งก่อนที่จะนิ่ง ระบบทำงานเหมือนระบบสปริง-มวลที่มีการหน่วงต่ำกว่าที่ควรจะเป็น แม้ว่าจะมีค่าสัมประสิทธิ์การหน่วงสูงก็ตาม เนื่องจากผลของสปริงลม (อากาศที่ถูกอัด) มีอิทธิพลเหนือพฤติกรรม โดยมีความถี่ในการสั่นสะเทือนโดยทั่วไปอยู่ที่ 2-8 เฮิรตซ์ และค่าคงที่เวลาในการลดทอนอยู่ที่ 0.2-0.8 วินาที ขึ้นอยู่กับมวลของระบบและความดัน.

วัฏจักรการสั่น

Bounce สร้างรูปแบบการเคลื่อนไหวที่ซ้ำกัน:

ลำดับการกระเด้งทั่วไป:

1. การเคลื่อนที่ไปข้างหน้า: ลูกสูบเข้าใกล้ตำแหน่งปลายที่ความเร็ว 1.0-2.0 เมตรต่อวินาที
2. การชะลอความเร็วเริ่มต้น: เบาะนั่งทำงาน ความเร็วลดลงเป็นศูนย์ (0.08 วินาที)
3. การกระเด้งครั้งแรก: ลูกสูบดีดกลับ 8-12 มม. (0.12 วินาที)
4. การชะลอความเร็วครั้งที่สอง: การเคลื่อนที่ถอยหลังหยุดลง ลูกสูบเคลื่อนที่ไปข้างหน้า (0.10 วินาที)
5. ครั้งที่สองกระดอน: การดีดตัวกลับที่น้อยลง 3-5 มม. (0.10 วินาที)
6. การสั่นครั้งที่สาม: ลดลงเพิ่มเติม 1-2 มม. (0.08 วินาที)
7. การชำระบัญชีขั้นสุดท้าย: การสั่นสะเทือนลดลง (0.15 วินาที)
8. ระยะเวลาการตกตะกอนทั้งหมด: 0.63 วินาที (เทียบกับ 0.15 วินาทีที่เหมาะสมที่สุด)

แบบจำลองทางคณิตศาสตร์ของการกระเด้ง

ระบบทำงานเป็น ตัวสั่นแบบฮาร์มอนิกที่ถูกลดทอน³:

สมการการเคลื่อนที่:
$m \frac{d^{2}x}{dt^{2}} + c \frac{dx}{dt} + kx = 0$

โดยที่:

• $m$ = มวลที่เคลื่อนที่ (กก.)
• $c$ = ค่าสัมประสิทธิ์การหน่วง (นิวตัน·วินาที/เมตร)
• $k$ = ค่าคงที่ของสปริงนิวเมติก (นิวตันต่อเมตร)
• $x$ = การเปลี่ยนตำแหน่ง (ม.)

อัตราส่วนการหน่วง⁴:
$\zeta = \frac{c}{2\sqrt{m k}}$

พฤติกรรมการกระเด้งตามอัตราส่วนการหน่วง:

• ζ < 0.7: อ่อนตัวเกินไป, การตั้งตัวเร็วพร้อมการเกินค่าเล็กน้อย (เหมาะสมที่สุด)
• ζ = 1.0: ลดการสั่นสะเทือนอย่างสมบูรณ์, การตั้งตัวเร็วที่สุดโดยไม่เกิดการเกินค่า (อุดมคติ)
• ζ > 1.0: แรงหน่วงมากเกินไป การตั้งตัวช้าโดยไม่เกิดการเกินค่าสูงสุด
• ζ > 1.5: การหน่วงที่มากเกินไปทำให้เกิดปรากฏการณ์ย้อนกลับ

ความขัดแย้ง: ค่าสัมประสิทธิ์การหน่วงสูงมากสร้างแรงดันสูงจนทำให้ผลของสปริงลมมีอิทธิพลเหนือกว่า ทำให้ระบบมีการหน่วงต่ำแม้จะมีการหน่วงสูงก็ตาม!

การวิเคราะห์ความถี่และแอมพลิจูด

ลักษณะการสั่นเผยให้เห็นพฤติกรรมของระบบ:

มวลระบบ	ค่าคงที่ของสปริง	ความถี่ธรรมชาติ	แอมพลิจูดการกระเด้ง	เวลาการตกตะกอน
5 กิโลกรัม	40,000 นิวตันต่อเมตร	14.2 เฮิรตซ์	12-18 มิลลิเมตร	0.6-0.9 วินาที
10 กิโลกรัม	50,000 นิวตันต่อเมตร	11.2 เฮิรตซ์	8-14 มิลลิเมตร	0.5-0.7 วินาที
ยี่สิบกิโลกรัม	60,000 นิวตันต่อเมตร	8.7 เฮิรตซ์	5-10 มิลลิเมตร	0.4-0.6 วินาที
40 กิโลกรัม	70,000 นิวตันต่อเมตร	6.6 เฮิรตซ์	3-6 มิลลิเมตร	0.3-0.5 วินาที

มวลที่มากขึ้นจะลดแอมพลิจูดและความถี่ของการกระเด้ง แต่เพิ่มเวลาการตั้งตัว—แสดงให้เห็นถึงการแลกเปลี่ยนที่ซับซ้อนในการปรับให้เหมาะสมกับการรองรับแรงกระแทก.

พลวัตของความไม่สมดุลของแรงดัน

ความดันในห้องตรงข้ามส่งผลต่อความรุนแรงของการกระเด้ง:

ท่อไอเสียสมดุล (เหมาะสมที่สุด):

• ห้องส่งกำลัง: การระบายออกอย่างรวดเร็วผ่านช่องขนาดใหญ่
• ห้องรองรับ: การจำกัดอย่างควบคุม
• ความแตกต่างของความดัน: ต่ำสุดหลังจากการชะลอความเร็ว
• ผลลัพธ์: หยุดอย่างสะอาดโดยมีการกระเด้งน้อยที่สุด

ท่อไอเสียที่ถูกจำกัด (มีปัญหา):

• ห้องเผาไหม้ด้านหน้า: การปล่อยไอเสียช้าผ่านช่องเล็ก
• ห้องรองรับแรงดัน: การสะสมแรงดันสูง
• ความแตกต่างของความดัน: ไม่สมดุลมาก
• ผลลัพธ์: การกระเด้งอย่างรุนแรงเมื่อความดันสมดุล

การวิเคราะห์ระบบของไมเคิล:

เราได้ติดตั้งเซ็นเซอร์วัดความดันในกระบอกสูบของเขาที่รัฐแมสซาชูเซตส์

โปรไฟล์ความดันที่วัดได้:

• ห้องด้านหน้าขณะกระแทก: 95 psi (ปกติ)
• ค่าสูงสุดของห้องรองรับแรงดัน: 850 psi (มากเกินไป)
• ห้องด้านหน้าขณะดีดตัว: 78 psi (การระบายอากาศช้า)
• ความแตกต่างของแรงดัน: 772 ปอนด์ต่อตารางนิ้ว (แรงกระเด้งขณะขับขี่)
• ความสูงของการกระเด้ง: 14 มม.
• ความถี่การสั่น: 6.8 เฮิรตซ์
• เวลาการตกตะกอน: 0.72 วินาที

ข้อมูลแสดงให้เห็นอย่างชัดเจนถึงการรองรับแรงกระแทกที่มากเกินไปร่วมกับการระบายอากาศในห้องด้านหน้าที่ไม่เพียงพอ ส่งผลให้เกิดการเด้งกลับอย่างรุนแรง.

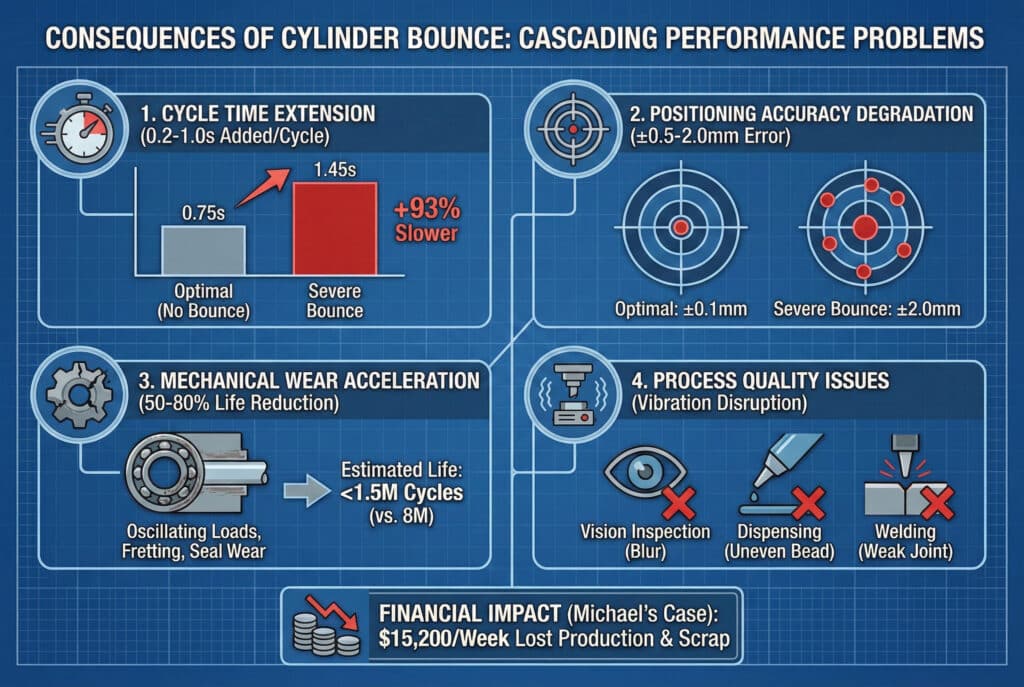

ผลกระทบต่อประสิทธิภาพจากการกระเด้งของกระบอกสูบคืออะไร?

การกระเด้งสร้างปัญหาต่อเนื่องที่ส่งผลกระทบต่อเวลาในการทำงาน, ความถูกต้อง, และอายุการใช้งานของอุปกรณ์. ⚠️

การกระเด้งของกระบอกสูบส่งผลให้ประสิทธิภาพลดลงผ่านเวลาการตั้งตัวที่ยาวนานขึ้น (เพิ่ม 0.2-1.0 วินาทีต่อรอบ), ความแม่นยำในการจัดตำแหน่งลดลง (ข้อผิดพลาด ±0.5-2.0 มม. เทียบกับ ±0.1-0.3 มม. โดยไม่มีการกระเด้ง), การสึกหรอทางกลเพิ่มขึ้น (แรงสั่นสะเทือนทำให้ตลับลูกปืนและรางนำรับแรงกดมากกว่าการหยุดที่ราบรื่น 3-5 เท่า), และจัดการปัญหาคุณภาพของกระบวนการ (การสั่นสะเทือนระหว่างการตกตะกอนรบกวนการทำงานที่ต้องการความแม่นยำ เช่น การจ่าย การเชื่อม หรือการตรวจสอบด้วยวิสัยทัศน์) ในการผลิตความเร็วสูง การกระเด้งสามารถลดปริมาณการผลิตได้ 15-35% ในขณะที่เพิ่มอัตราการเกิดข้อบกพร่อง 50-200% ในแอปพลิเคชันที่ต้องการความแม่นยำ.

ผลกระทบต่อเวลาการหมุนเวียน

การกระเด้งโดยตรงช่วยขยายระยะเวลาของรอบ:

ตัวอย่างการวิเคราะห์เวลา (ความเร็วของกระบอกสูบ 1.5 เมตรต่อวินาที):

• ไม่มีการกระเด้ง:
    – การเร่งความเร็ว: 0.15 วินาที
    – ความเร็วคงที่: 0.40 วินาที
    – การชะลอความเร็ว: 0.12 วินาที
    – การตั้งตัว: 0.08 วินาที
    – รวม: 0.75 วินาที

• ด้วยการกระเด้งปานกลาง:
    – การเร่งความเร็ว: 0.15 วินาที
    – ความเร็วคงที่: 0.40 วินาที
    – การชะลอความเร็ว: 0.12 วินาที
    – การตั้งตัวด้วยการสั่น: 0.45 วินาที
    – รวม: 1.12 วินาที (ช้ากว่า 49%)

• เมื่อมีการกระเด้งอย่างรุนแรง:
    – การเร่งความเร็ว: 0.15 วินาที
    – ความเร็วคงที่: 0.40 วินาที
    – การชะลอความเร็ว: 0.12 วินาที
    – การตั้งตัวด้วยการสั่น: 0.78 วินาที
    – รวม: 1.45 วินาที (ช้ากว่า 93%)

การเสื่อมของความแม่นยำในการกำหนดตำแหน่ง

การกระเด้งทำให้การวางตำแหน่งอย่างแม่นยำเป็นไปไม่ได้:

ความรุนแรงของการกระเด้ง	แอมพลิจูด	การสั่นพ้อง	ข้อผิดพลาดตำแหน่งสุดท้าย	ความสามารถในการทำซ้ำ
ไม่มี (เหมาะสมที่สุด)	<2 มม.	0-1	±0.1 มิลลิเมตร	±0.05 มิลลิเมตร
เล็กน้อย	2-5 มิลลิเมตร	1-2	±0.3 มิลลิเมตร	±0.15 มิลลิเมตร
ปานกลาง	5-10 มิลลิเมตร	2-3	±0.8 มม.	±0.40 มิลลิเมตร
รุนแรง	10-20 มิลลิเมตร	3-5	±2.0 มิลลิเมตร	±1.00 มม.

สำหรับข้อกำหนดความแม่นยำ ±0.1 มม. ของไมเคิล แม้แต่การกระเด้งเพียงเล็กน้อยก็ทำให้ไม่สามารถปฏิบัติตามข้อกำหนดได้.

การเร่งการสึกหรอทางกล

โหลดที่มีการสั่นสะเทือนทำให้ชิ้นส่วนเสียหายเร็วขึ้น:

กลไกการสึกหรอ:

• รับแรงเครียด: การย้อนกลับของโหลดสร้างความเครียดสูงกว่าการเคลื่อนที่ทิศทางเดียว 3-5 เท่า
• คำแนะนำในการสวมใส่: สาเหตุของการสั่นสะเทือน กังวล⁵ และความเสียหายที่ผิว
• การสึกหรอของซีล: การเปลี่ยนแปลงทิศทางอย่างรวดเร็วลดฟิล์มหล่อลื่น
• การคลายตัวของตัวยึด: การสั่นสะเทือนทำให้สลักเกลียวและข้อต่อหลวม

ผลกระทบที่คาดว่าจะเกิดขึ้นต่อชีวิต:

• การรองรับแรงกระแทกที่เหมาะสม: 5-8 ล้านรอบ
• การกระเด้งปานกลาง: 2-4 ล้านรอบ (ลด 50%)
• การกระเด้งรุนแรง: 0.8-1.5 ล้านรอบ (ลดเหลือ 80%)

ปัญหาคุณภาพกระบวนการ

การกระเด้งทำให้การปฏิบัติงานที่แม่นยำหยุดชะงัก:

ปัญหาของระบบวิสัยทัศน์:

• กล้องต้องรอให้เสถียรก่อนถ่ายภาพ
• ภาพเบลอจากการเคลื่อนไหวหากภาพถูกบันทึกในระหว่างการสั่น
• เวลาตรวจสอบเพิ่มขึ้นหรือการปฏิเสธผิดพลาด

ปัญหาการจ่าย/การประกอบ:

• การจ่ายกาวในระหว่างการสั่นสร้างลูกปัดที่ไม่สม่ำเสมอ
• ความแม่นยำในการวางตำแหน่งของส่วนประกอบลดลง
• อัตราการซ่อมแซมและของเสียเพิ่มขึ้น

ปัญหาการเชื่อม/การประกอบ:

• การสั่นสะเทือนระหว่างการเชื่อมทำให้เกิดรอยต่อที่อ่อนแอ
• การกดที่ไม่สม่ำเสมอ
• ข้อบกพร่องด้านคุณภาพเพิ่มขึ้น

ผลกระทบต่อการผลิตของไมเคิล

ปัญหาการกระเด้งสร้างผลกระทบที่รุนแรง:

การเสื่อมประสิทธิภาพที่วัดได้:

• เวลาในการทำงาน: เพิ่มขึ้นจาก 1.8 วินาที เป็น 2.6 วินาที (ช้าลง 44%)
• ปริมาณการผลิต: ลดลงจาก 2,000 เป็น 1,385 หน่วย/ชั่วโมง (สูญเสีย 31%)
• ความแม่นยำในการวางตำแหน่ง: ลดลงจาก ±0.08 มม. เป็น ±0.75 มม. (แย่ลงกว่า 840%)
• อัตราการปฏิเสธด้วยระบบวิชั่น: เพิ่มขึ้นจาก 1.2% เป็น 8.7% (เพิ่มขึ้น 625%)
• ความเสียหายของชิ้นส่วน: เพิ่มขึ้นจาก 0.3% เป็น 2.1% (เพิ่มขึ้น 600%)

ผลกระทบทางการเงิน:

• มูลค่าการผลิตที่สูญเสีย: 1,040,000 บาท/สัปดาห์
• การเพิ่มขึ้นของเศษวัสดุ/งานที่ต้องทำใหม่: $2,800/สัปดาห์
• ค่าใช้จ่ายทั้งหมด: $15,200/สัปดาห์ = $790,000/ปี

ทั้งหมดนี้เกิดจากการใส่รองเท้าที่มีการรองรับแรงกระแทกมากเกินไป ซึ่งดูเหมือนว่าจะช่วยเพิ่มประสิทธิภาพ!

คุณจะกำจัดปัญหาการเด้งกลับได้อย่างไรด้วยการปรับการรองรับแรงกระแทกอย่างเหมาะสม?

วิธีการปรับแต่งอย่างเป็นระบบช่วยฟื้นฟูการทำงานที่ราบรื่นและแม่นยำ.

กำจัดอาการเด้งโดยการเปิดวาล์วเข็มของหมอนรองรับ 1-2 รอบจากตำแหน่งปัจจุบัน ทดสอบการลดการสั่น จากนั้นทำซ้ำจนกว่าเวลาการตั้งตัวจะต่ำกว่า 0.3 วินาที โดยมีการเกินค่าไม่เกิน 2 มม. สำหรับโช้คอัพแบบปรับได้ ให้ลดค่าสัมประสิทธิ์การหน่วงลง 20-30% จากค่าที่ตั้งไว้ปัจจุบัน เป้าหมายอัตราส่วนการหน่วงที่เหมาะสมคือ 0.6-0.8 (หน่วงน้อยกว่าเล็กน้อย) เพื่อให้การตั้งตัวเร็วที่สุดพร้อมการโอเวอร์ชูตน้อยที่สุด หากยังคงมีการเด้งแม้เปิดวาล์วเต็มที่ แสดงว่าห้องกันกระแทกมีขนาดใหญ่เกินไปสำหรับน้ำหนักบรรทุก—จำเป็นต้องเปลี่ยนกระบอกสูบ เพิ่มมวล หรือใช้โซลูชันหน่วงภายนอก.

ขั้นตอนการปรับทีละขั้นตอน

ทำตามแนวทางที่เป็นระบบดังนี้:

ขั้นตอนที่ 1: กำหนดฐานข้อมูลเริ่มต้น

• วัดแอมพลิจูดการกระเด้งของกระแส (ใช้ไม้บรรทัดหรือเซ็นเซอร์)
• นับการสั่นของตัวนับก่อนที่ค่าจะคงที่
• ระยะเวลาการปรับตัว
• บันทึกตำแหน่งปัจจุบันของวาล์วเข็ม

ขั้นตอนที่ 2: การปรับเบื้องต้น

• เปิดวาล์วเข็ม 1.5-2 รอบเต็ม
• รัน 5-10 รอบทดสอบ
• สังเกตพฤติกรรมการกระเด้ง
• วัดเวลาการตกตะกอนใหม่

ขั้นตอนที่ 3: การปรับแต่งแบบวนซ้ำ

• หากการกระเด้งลดลงแต่ยังคงมีอยู่: เปิดอีกรอบ 1 เทิร์น
• หากการกระเด้งถูกกำจัดแต่การชะลอตัวรุนแรง: ปิด 0.5 รอบ
• หากไม่มีการปรับปรุง: วาล์วอาจเปิดเต็มที่แล้ว ให้ดำเนินการต่อที่ขั้นตอนที่ 4
• ทำซ้ำจนกว่าจะได้ประสิทธิภาพที่เหมาะสมที่สุด

ขั้นตอนที่ 4: ตรวจสอบข้ามเงื่อนไข

• ทดสอบที่ความเร็วต่าง ๆ (หากมีความเร็วที่เปลี่ยนแปลงได้)
• ทดสอบด้วยการเปลี่ยนแปลงโหลด (หากมีความเหมาะสม)
• ตรวจสอบความสม่ำเสมอของประสิทธิภาพ
• บันทึกการตั้งค่าสุดท้าย

แนวทางการปรับตามระดับความรุนแรงของการกระเด้ง

ปรับวิธีการให้เหมาะสมกับความรุนแรงของปัญหา:

แอมพลิจูดการกระเด้ง	การสั่นพ้อง	การดำเนินการที่แนะนำ	การปรับปรุงที่คาดหวัง
2-4 มิลลิเมตร	1-2	เปิดวาล์ว 1 รอบ	60-80% ลดลง
5-8 มิลลิเมตร	2-3	เปิดวาล์ว 2 หนึ่งรอบ	70-85% ลดลง
9-15 มิลลิเมตร	3-4	เปิดวาล์ว 3 หนึ่งรอบ	75-90% การลด
>15 มม.	4+	เปิดเต็มที่ อาจต้องเปลี่ยนกระบอก	80-95% ลดลง

เมื่อการปรับตัวไม่เพียงพอ

บางสถานการณ์ต้องการทางแก้ไขทางเลือก:

ปัญหา: การกระเด้งยังคงเกิดขึ้นแม้ว่าวาล์วเข็มจะเปิดเต็มที่แล้ว

ตัวเลือกการแก้ปัญหา:

1. เพิ่มมวลให้กับน้ำหนักที่เคลื่อนที่ (หากเป็นไปได้)
      – เพิ่มพลังงานจลน์ซึ่งต้องการการรองรับที่มากขึ้น
      – ลดแอมพลิจูดการกระเด้งสัมพัทธ์
      – ค่าใช้จ่าย: $0-50 สำหรับน้ำหนัก
      – ประสิทธิผล: การปรับปรุง 40-70%

2. เปลี่ยนเป็นกระบอกห้องเบาะขนาดเล็กกว่า
      – ปรับความจุของเบาะให้เหมาะสมกับน้ำหนักบรรทุกจริง
      – Bepto มีตัวเลือกการรองรับมาตรฐาน ลดลง และน้อยที่สุด
      – ค่าใช้จ่าย: $200-600 ต่อกระบอก
      – ประสิทธิผล: กำจัดได้ 90-100%

3. ติดตั้งโช้คอัพภายนอกที่มีการหน่วงต่ำกว่า
      – ข้ามการรองรับภายในทั้งหมด
      – การปรับแรงหน่วงภายนอกได้ให้การควบคุมที่แม่นยำ
      – ค่าใช้จ่าย: $150-300 ต่อตัวดูดซับ
      – ประสิทธิผล: 95-100% การกำจัด

4. ลดความดันในการทำงาน
      – ความดันระบบที่ต่ำลงช่วยลดการสะสมของความดันในเบาะ
      – อาจส่งผลต่อแรงและความเร็วของกระบอกสูบ
      – ค่าใช้จ่าย: $0 (ปรับแก้เท่านั้น)
      – ประสิทธิผล: การปรับปรุง 30-60%

การดำเนินการตามโซลูชันของไมเคิล

เราได้แก้ไขปัญหาการกระเด้งของโรงงานอิเล็กทรอนิกส์ในรัฐแมสซาชูเซตส์ของเขาแล้ว:

ระยะที่ 1: การบรรเทาเบื้องต้น (วันที่ 1)

• เปิดวาล์วเข็มเบาะทั้งหมด 3 รอบเต็ม
• การกระเด้งลดลงจาก 14 มม. เหลือ 4 มม.
• เวลาการตั้งตัวดีขึ้นจาก 0.72 วินาที เป็น 0.28 วินาที
• ความแม่นยำในการกำหนดตำแหน่งเพิ่มขึ้นเป็น ±0.35 มม.

ระยะที่ 2: โซลูชันที่เหมาะสมที่สุด (สัปดาห์ที่ 2)

• เปลี่ยนกระบอกสูบเป็นรุ่นมาตรฐานของ Bepto ที่มีระบบกันกระแทก
• ห้องรองรับแรงกระแทก: 60% ขนาดเล็กกว่าหน่วย “งานหนัก” รุ่นก่อนหน้า
• ปรับวาล์วเข็มให้อยู่ในตำแหน่งที่เหมาะสมที่สุด (เปิด 2 รอบ)
• เพิ่มโช้คอัพภายนอกที่สามารถปรับละเอียดได้สำหรับการปรับแต่งอย่างแม่นยำ

ผลลัพธ์สุดท้าย:

• เด้ง: ถูกตัดออก (<1 มม. เกิน)
• เวลาการตั้งตัว: 0.15 วินาที (ปรับปรุงจาก 80%)
• ความแม่นยำในการวางตำแหน่ง: ±0.08 มม. (ฟื้นฟูให้กลับสู่ข้อกำหนด)
• เวลาในการทำงาน: 1.75 วินาที (เร็วกว่าแบบกระเด้ง 33%)
• ปริมาณการผลิต: 2,057 หน่วย/ชั่วโมง (เพิ่มขึ้น 49%)
• อัตราการปฏิเสธด้วยระบบวิชั่น: 1.11 ต่อพันรายการ (ลดลง 871 ต่อพันรายการ)
• ความเสียหายของชิ้นส่วน: 0.2% (ลดลง 90%)

การฟื้นฟูทางการเงิน

• มูลค่าการผลิตที่ฟื้นคืน: $12,400/สัปดาห์
• การประหยัดจากการตัดเศษ/งานซ่อมแซม: $2,800/สัปดาห์
• การลงทุนในกระบอก/ตัวดูดซับ: $8,400
• ระยะเวลาคืนทุน: 3.3 สัปดาห์

ตัวเลือกการรองรับของ Bepto

เราเสนอถังที่ออกแบบมาเป็นพิเศษสำหรับการใช้งานที่แตกต่างกัน:

ระดับการรองรับแรงกระแทก	ขนาดห้อง	เหมาะที่สุดสำหรับ	ความเสี่ยงจากการกระเด้งกลับ	ค่าใช้จ่าย
น้อยที่สุด	5-7% ปริมาตร	น้ำหนักเบา ความเร็วสูง	ต่ำมาก	มาตรฐาน
มาตรฐาน	8-12% ปริมาตร	ใช้งานทั่วไป	ต่ำ	มาตรฐาน
ปรับปรุงให้ดีขึ้น	13-17% ปริมาตร	น้ำหนักมาก, ความเร็วปานกลาง	ปานกลาง	+$45
หนักหน่วง	18-25% ปริมาตร	น้ำหนักมาก, ความเร็วต่ำ	สูงหากนำไปใช้ผิดวัตถุประสงค์	+$85

การเลือกอย่างเหมาะสมช่วยขจัดปัญหาการกระเด้งตั้งแต่เริ่มต้น.

บทสรุป

เอฟเฟกต์การกระเด้งแสดงให้เห็นว่าการมีวัสดุรองรับแรงกระแทกมากขึ้นไม่ได้หมายความว่าจะดีกว่าเสมอไป—ประสิทธิภาพของระบบนิวเมติกที่เหมาะสมที่สุดต้องอาศัยการจับคู่ความสามารถในการรองรับแรงกระแทกให้สอดคล้องกับสภาพโหลดและความเร็วที่แท้จริง ด้วยการทำความเข้าใจเอฟเฟกต์สปริงนิวเมติกที่ก่อให้เกิดการกระเด้ง วัดผลกระทบที่มีต่อการดำเนินงานของคุณ และปรับการรองรับแรงกระแทกอย่างเป็นระบบเพื่อให้ได้การหน่วงที่ต่ำกว่าเล็กน้อย (ζ = 0.6-0.8) คุณสามารถขจัดอาการสั่นสะเทือนและบรรลุการกำหนดตำแหน่งที่รวดเร็ว แม่นยำ และทำซ้ำได้ที่ Bepto, เราให้บริการตัวเลือกการรองรับที่มีขนาดเหมาะสม และความรู้ทางเทคนิคเพื่อเพิ่มประสิทธิภาพระบบของคุณให้ทำงานโดยไม่มีการกระเด้ง และเพิ่มผลผลิตสูงสุด.

คำถามที่พบบ่อยเกี่ยวกับการกระเด้งของกระบอกสูบ

1. เรียนรู้วิธีการควบคุมอัตราการไหลของอากาศด้วยวาล์วเข็มโดยการปรับขนาดรูเปิด. ↩

2. เข้าใจฟิสิกส์ของพลังงานศักย์ที่เก็บสะสมในก๊าซที่ถูกบีบอัด. ↩

3. สำรวจแบบจำลองทางฟิสิกส์ที่อธิบายระบบที่มีแรงคืนตัวและแรงเสียดทาน. ↩

4. เรียนรู้เกี่ยวกับพารามิเตอร์ที่ไม่มีหน่วยซึ่งอธิบายถึงการลดลงของการสั่นสะเทือนในระบบ. ↩

5. อ่านเกี่ยวกับความเสียหายจากการสึกหรอเฉพาะที่เกิดจากการเคลื่อนไหวแบบสั่นสะเทือนที่มีความถี่ต่ำ. ↩
