ช่องว่างดันแทรกกับการป้องกันซีลเสียหายที่ความดันสูง

ช่องว่างดันแทรกคือระยะเคลียร์รันซ์ข้างซีลที่มีความดัน ซึ่งวัสดุซีลอาจถูกดันเข้าไปได้ การป้องกันความเสียหายไม่ใช่แค่เลือกซีลที่แข็งที่สุดเท่าที่หาได้ ต้องประเมินฮาร์ดแวร์ โปรไฟล์ซีล คอมพาวนด์ ทิศทางความดัน อุณหภูมิ การเคลื่อนที่ การสึกหรอ และความดันพุ่งร่วมกันในฐานะระบบซีลชุดเดียว

ดังนั้นคำถามด้านการออกแบบที่ใช้งานจริงไม่ใช่ “ช่องว่างเท่าใดจึงปลอดภัยที่ 10 bar?” แต่คือ “ช่องว่างเฉพาะจุดที่มากที่สุดซึ่งซีลรุ่นนี้จะพบในสภาวะความดันที่ร้อนที่สุด สึกที่สุด และเยื้องศูนย์ที่สุดคือเท่าใด และผู้ผลิตอนุมัติสภาวะนั้นหรือไม่?” การเปลี่ยนกรอบคำถามนี้ช่วยป้องกันความแม่นยำที่เป็นเพียงภาพลวงตา

ประเด็นสำคัญ

คำนวณทั้งระยะเคลียร์รันซ์ตามเส้นผ่านศูนย์กลางและช่องว่างแนวรัศมีเฉพาะจุดสูงสุด

ใช้ข้อมูลความดัน-ช่องว่าง-วัสดุของผู้ผลิตซีลรุ่นที่เลือก ไม่ใช่ทางลัดจากค่าความแข็ง Shore

ติดตั้งแหวนกันอัดรีดหนึ่งวงที่ด้านความดันต่ำ ส่วนความดันที่กลับทิศโดยปกติต้องมีส่วนรองรับทั้งสองด้าน

แยกการวิเคราะห์การฉีกแทะออกจากรอยตัดตอนติดตั้ง การขัดสี การโจมตีทางเคมี และการสึกของไกด์

ช่องว่างดันแทรกในกระบอกสูบนิวเมติกคืออะไร

Trelleborg นิยามเคลียร์รันซ์ของฮาร์ดแวร์ที่เกี่ยวข้องเป็นเคลียร์รันซ์แนวรัศมี $S$ และระบุว่าเคลียร์รันซ์ที่ยอมรับได้ขึ้นอยู่กับ 3 ปัจจัย ได้แก่ ความดันระบบ หน้าตัดโอริง และความแข็งของโอริง ช่องว่างดันแทรก คือทางเปิดข้างซีล ไม่ใช่ความลึกร่องหรือการบีบตัวของซีลหลังติดตั้ง (Trelleborg O-Rings and Back-up Rings, 2024)

ในซีลลูกสูบ ช่องว่างมักอยู่ระหว่างลูกสูบหรือชิ้นส่วนไกด์กับกระบอกสูบ ในซีลก้าน ช่องว่างอยู่ระหว่างก้านกับฮาร์ดแวร์ของเรือนซีล โอริงฝาท้ายก็อาจพบทางเคลียร์รันซ์ได้เช่นกัน หากความดันสามารถแยกหรือทำให้ชิ้นส่วนประกบเสียรูป

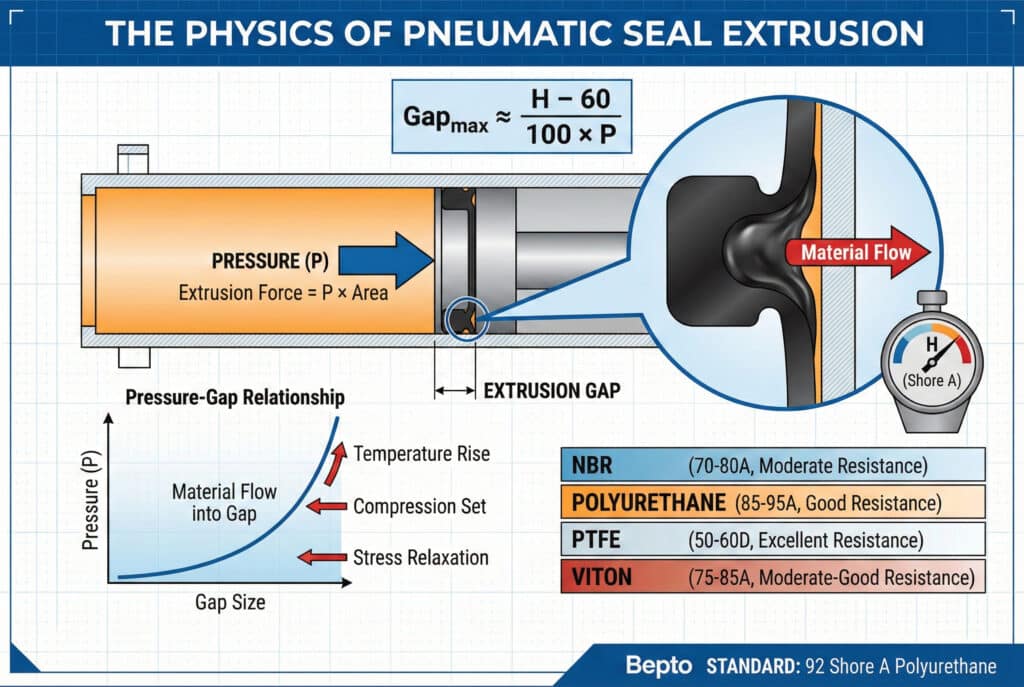

ความดันจะเพิ่มแรงทำงานให้ซีลอีลาสโตเมอร์โดยดันซีลไปทางด้านความดันต่ำของร่อง การเคลื่อนที่นี้ช่วยปิดทางรั่วที่ออกแบบไว้ หากฮาร์ดแวร์ที่รองรับสิ้นสุดก่อนวัสดุซีล ความดันก็อาจดันวัสดุเข้าไปในช่องว่างได้เช่นกัน การอัดความดันซ้ำ ๆ จึงอาจหนีบ กัดแทะ หรือฉีกขอบที่ยื่นออกมา

หลักการนี้ใช้กับโอริง แต่ค่าช่องว่างที่ยอมรับได้ของโอริงไม่สามารถนำไปใช้กับซีลรูปตัวยู ซีลลูกสูบแบบคอมแพกต์ ซีลก้าน หรือแถบซีลของกระบอกสูบไร้ก้านโดยอัตโนมัติ โปรไฟล์แต่ละแบบมีรูปทรงและส่วนรองรับของตัวเอง สำหรับภาพรวมหน้าที่ของซีลเหล่านี้ โปรดดู ชนิดของซีลกระบอกสูบอุตสาหกรรม และ ซีลกระบอกสูบแบบไดนามิกกับแบบสแตติก

ความดันจะดันซีลไปทางช่องว่างด้านความดันต่ำ ความดันทางเดียวต้องมีส่วนรองรับตรงข้ามแหล่งความดัน ส่วนความดันที่กลับทิศโดยปกติต้องมีส่วนรองรับทั้งสองด้าน ปรับใช้ตามคำแนะนำเรื่องแหวนกันอัดรีดของ Parker และ Trelleborg

การคำนวณช่องว่างเฉพาะจุดในกรณีเลวร้ายที่สุด

Parker ระบุว่าต้องตรวจซีลลูกสูบกับเคลียร์รันซ์ระหว่างลูกสูบและกระบอกสูบที่ขยายตัว สำหรับชิ้นส่วนวงกลมที่อยู่ร่วมศูนย์ เคลียร์รันซ์แนวรัศมีเท่ากับครึ่งหนึ่งของเคลียร์รันซ์ตามเส้นผ่านศูนย์กลาง ดังนั้นความแตกต่างของเส้นผ่านศูนย์กลาง 0.30 mm จะให้ช่องว่างแนวรัศมี 0.15 mm ก่อนบวกความเยื้องศูนย์ (Parker O-Ring Handbook, 2025)

เริ่มจากเส้นผ่านศูนย์กลางที่มีขนาดเลวร้ายที่สุดตามที่อนุญาต:

g_{r,\mathrm{concentric}} = \frac{D_{b,\max} - D_{p,\min}}{2}

ในที่นี้ $g_{r,\mathrm{concentric}}$ คือเคลียร์รันซ์แนวรัศมีเมื่อชิ้นส่วนอยู่ร่วมศูนย์ $D_{b,\max}$ คือเส้นผ่านศูนย์กลางกระบอกสูงสุด และ $D_{p,\min}$ คือเส้นผ่านศูนย์กลางต่ำสุดของลูกสูบ เรือนซีล หรือไกด์ที่รองรับ ขนาดทั้งหมดต้องอ้างอิงอุณหภูมิและสภาวะความดันเดียวกัน

ฮาร์ดแวร์จริงไม่ได้อยู่ร่วมศูนย์อย่างสมบูรณ์ตลอดเวลา เคลียร์รันซ์แบริ่ง แรงด้านข้าง ความตรง การส่าย และการจัดแนวตอนประกอบอาจทำให้ชิ้นส่วนเคลื่อนเข้าหาด้านหนึ่ง ส่งผลให้ช่องว่างเฉพาะจุดด้านตรงข้ามใหญ่ขึ้น:

g_{r,\mathrm{local,max}} = \frac{D_{b,\max} - D_{p,\min}}{2} + e_{\mathrm{total}}

พจน์ $e_{\mathrm{total}}$ คือออฟเซ็ตจุดศูนย์กลางสูงสุดที่มีความเป็นไปได้ หลังรวมค่าความคลาดเคลื่อนทางเรขาคณิตและเคลียร์รันซ์ของไกด์ที่เกี่ยวข้องแล้ว อย่าบวกค่าความคลาดเคลื่อนในแบบทุกค่าโดยไม่พิจารณา ใช้ระบบดาตัมของชุดประกอบและระบุว่าปัจจัยใดสามารถเกิดไปในทิศทางเดียวกันได้

ข้อกำหนดในแบบที่มีประโยชน์คือขีดจำกัดช่องว่างแนวรัศมีเฉพาะจุดที่ซีล ไม่ใช่เกรด IT เพียงอย่างเดียว เกรด IT อธิบายความกว้างของค่าความคลาดเคลื่อนสำหรับขนาดนอมินัล แต่ไม่ได้ระบุโซนความคลาดเคลื่อนของชิ้นส่วนคู่ประกบ ความเยื้องศูนย์หลังประกอบ การขยายตัวจากความดัน หรือเคลียร์รันซ์ที่ระบุว่าเป็นแนวรัศมีหรือตามเส้นผ่านศูนย์กลาง รายละเอียดที่หายไปเหล่านี้อาจทำให้คำตอบที่ดูเหมือนหนึ่งค่าเพิ่มเป็นสองเท่าได้

ตัวอย่างการสะสมค่าความคลาดเคลื่อน

สมมติว่ากระบอกสูบอาจขยายถึง 50.20 mm ลูกสูบที่รองรับอาจเล็กลงถึง 49.90 mm และชุดประกอบอาจมีออฟเซ็ตจุดศูนย์กลาง 0.04 mm เคลียร์รันซ์แนวรัศมีเมื่ออยู่ร่วมศูนย์คือ $g_{r,\mathrm{concentric}} = (50.20 - 49.90)/2 = 0.15\ \mathrm{mm}$ ช่องว่างเฉพาะจุดสูงสุดจึงเป็น $g_{r,\mathrm{local,max}} = 0.15 + 0.04 = 0.19\ \mathrm{mm}$

ตัวเลขนี้ไม่ได้ปลอดภัยหรือไม่ปลอดภัยโดยอัตโนมัติ แต่เป็นอินพุตด้านฮาร์ดแวร์ที่ต้องนำไปเทียบกับกราฟหรือขีดจำกัดการใช้งานของซัพพลายเออร์ซีลรุ่นที่ตรงกัน ตัวอย่างนี้ยังแสดงให้เห็นว่าแบบที่ระบุเพียง “เคลียร์รันซ์ 0.30 mm” มีความกำกวมอย่างไร

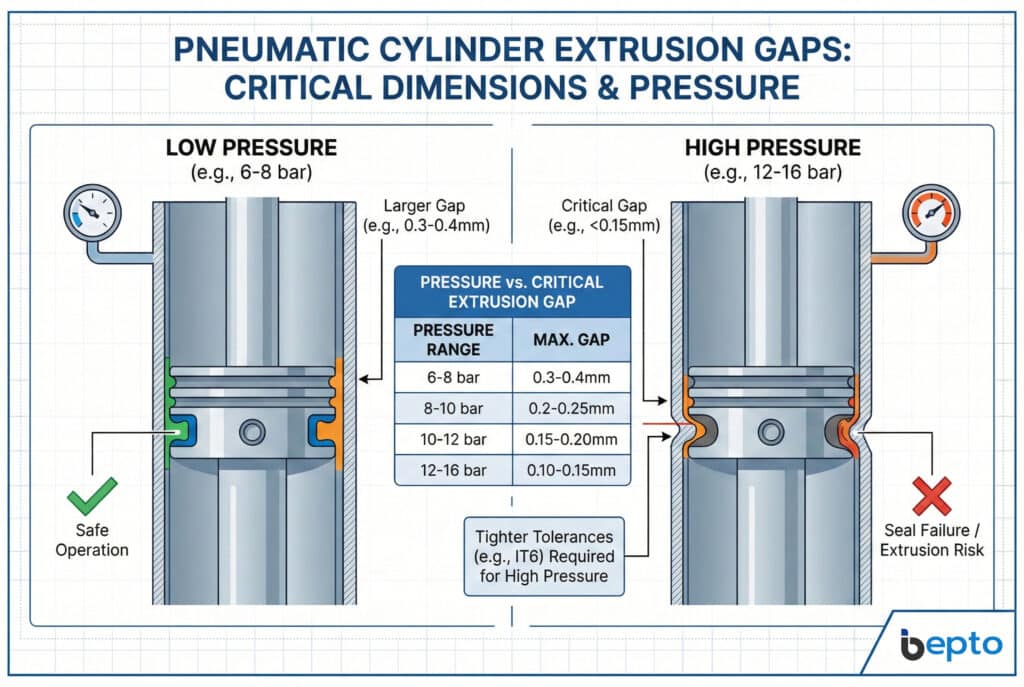

เหตุใดจึงไม่มีตารางความดันต่อช่องว่างแบบสากล

Parker จำกัดกราฟเคลียร์รันซ์ที่เผยแพร่สำหรับความแข็ง 90 ดูโรมิเตอร์ไว้กับแหวนกันอัดรีดไนไตรล์ N1444-90 และอุณหภูมิสูงสุด 74°C เท่านั้น ขอบเขตนี้เพียงอย่างเดียวก็แสดงให้เห็นแล้วว่าไม่สามารถใช้ตารางทั่วไปแปลงความดันและค่าความแข็ง Shore เป็นช่องว่างที่ปลอดภัยค่าเดียวสำหรับทุกคอมพาวนด์ หน้าตัด โปรไฟล์ ความเร็ว และรอบการทำงานได้ (Parker O-Ring Handbook, 2025)

ความแข็งมีความสำคัญเพราะส่งผลต่อการเสียรูป แต่เป็นเพียงตัวบ่งชี้วัสดุหนึ่งรายการ ความแข็งแรงดึง โมดูลัส การยืดตัว ความต้านทานการฉีก อุณหภูมิ การเสื่อมตามอายุ การสัมผัสตัวกลาง และประวัติความดันตามเวลาล้วนเปลี่ยนความต้านทานการดันแทรกได้ ค่า Shore A กับ Shore D ใช้แทนกันไม่ได้ และคอมพาวนด์ 90 Shore A สองชนิดก็ไม่จำเป็นต้องมีพฤติกรรมเหมือนกัน

หน้าตัดก็มีความสำคัญเช่นกัน ตารางเคลียร์รันซ์ของ Trelleborg จัดตามความดัน หน้าตัดโอริง และความแข็ง และแค็ตตาล็อกระบุชัดว่าไม่รวมโอริงโพลียูรีเทนกับโอริงที่หุ้ม FEP/PFA ไว้ในตารางอีลาสโตเมอร์เหล่านั้น การนำแถวข้อมูลหนึ่งไปใช้กับซีลรูปตัวยูโพลียูรีเทนหรือซีลที่มีแกนกระตุ้น PTFE จะละเลยขอบเขตที่ผู้ผลิตระบุ

ใช้ลำดับการตัดสินใจดังนี้:

ระบุโปรไฟล์ซีล ขนาด คอมพาวนด์ และซัพพลายเออร์ของซีลรุ่นที่แน่นอน
ระบุว่าอินเทอร์เฟซเป็นแบบสแตติก เลื่อนกลับไปกลับมา หมุน หรือแกว่ง
คำนวณช่องว่างแนวรัศมีเฉพาะจุดสูงสุดในสภาวะทำงาน
ตรวจความดันต่อเนื่อง ความดันพุ่ง เวลาค้าง จำนวนรอบ อุณหภูมิ ความเร็ว และตัวกลาง
เปรียบเทียบสภาวะทั้งหมดกับข้อมูลการออกแบบล่าสุดของซัพพลายเออร์
ขอให้ซัพพลายเออร์อนุมัติเป็นลายลักษณ์อักษร หากสภาวะอยู่นอกขอบเขตที่เผยแพร่

หากหน่วยความดันในแบบและแค็ตตาล็อกไม่ตรงกัน ให้แปลงด้วย เครื่องมือแปลงความดัน แล้วเก็บหน่วยเดิมและหน่วยที่แปลงแล้วไว้ด้วยกันในบันทึกการทบทวน การแปลงหน่วยช่วยป้องกันความผิดพลาดจากการถอดตัวเลข แต่ไม่สามารถยืนยันช่องว่างดันแทรกที่ยอมรับได้

การวางแหวนกันอัดรีดต้องสอดคล้องกับทิศทางความดัน

Parker ให้กฎที่ชัดเจน 2 ข้อ: หากใช้แหวนกันอัดรีดเพียงวงเดียว โอริงต้องอยู่ระหว่างแหวนกับแหล่งความดัน และสำหรับชุดทำงานสองทางต้องมีแหวนกันอัดรีดทั้งสองด้าน กล่าวอีกอย่างคือแหวนต้องรองรับซีลตรงช่องว่างดันแทรกด้านความดันต่ำ (Parker O-Ring Handbook, 2025)

แหวนกันอัดรีดเป็นชิ้นส่วนรองรับ ไม่ใช่ซีลความดันตัวที่สอง Trelleborg อธิบายว่าแหวนชนิดนี้ทำจากวัสดุที่ต้านการดันแทรก การสวมที่แน่นช่วยปิดหรือลดช่องว่างที่อีลาสโตเมอร์พบ ทำให้ซีลความดันรักษารูปทรงที่ออกแบบไว้ได้ดีขึ้น

สำหรับแหล่งความดันทางเดียว ให้วางแหวนกันอัดรีดด้านที่อยู่ห่างจากแหล่งความดัน หากความดันกลับทิศ ด้านความดันต่ำก็กลับทิศด้วย ดังนั้นโดยปกติจึงต้องมีส่วนรองรับทั้งสองด้าน หลักการนี้พบได้ทั่วไปในวงจรสองทาง แต่ร่องและชุดซีลยังต้องตรงกับแบบติดตั้งของผลิตภัณฑ์ที่เลือก

วัสดุและรูปทรงของแหวนก็มีผล PTFE, PTFE เติมสาร, อีลาสโตเมอร์แข็ง และเทอร์โมพลาสติกวิศวกรรมมีความยืดหยุ่น พฤติกรรมความร้อน การตอบสนองต่อการสึก รูปแบบรอยตัด และข้อจำกัดการติดตั้งต่างกัน แหวนแบบตัดเฉียงอาจติดตั้งในร่องปิดได้ง่ายกว่า ส่วนแหวนต่อเนื่องไม่มีรอยต่อจากการตัด แต่ไม่มีตัวเลือกใดชดเชยช่องว่างฮาร์ดแวร์ที่ใหญ่เกินไปหรือมีขอบคมได้

ก่อนประกอบ ให้บันทึก:

ทิศทางความดันหรือทิศทางที่เป็นไปได้ทั้งสองทาง
จำนวน วัสดุ โปรไฟล์ และหมายเลขชิ้นส่วนของแหวน
ด้านของแหวนที่สัมผัสซีล หากมีการขึ้นรูปเฉพาะด้าน
ความกว้างร่องและระยะอิสระตามแนวแกนจากแบบของซัพพลายเออร์
ลบมุมนำเข้าและขอบที่ป้องกันความเสียหาย
ทิศทางสุดท้ายหลังประกอบเรือนซีลหรือลูกสูบ

อุณหภูมิ การขยายตัวจากความดัน และการสึกหรอเปลี่ยนช่องว่างอย่างไร

คำแนะนำเรื่องเคลียร์รันซ์ของ Parker อ้างถึงช่องว่างระหว่างลูกสูบกับกระบอกสูบหลังจากกระบอกขยายตัวภายใต้ความดัน ไม่ใช่แค่ขนาดที่ตรวจในอุณหภูมิห้อง ดังนั้นการตรวจค่าความคลาดเคลื่อนของชุดประกอบ 2 ชิ้นต้องมีอย่างน้อยขนาดตอนเย็นและขนาดในสภาวะทำงาน พร้อมรวมการเสียรูปจากความดันเมื่อเรือนมีความยืดหยุ่น (Parker O-Ring Handbook, 2025)

สำหรับการประมาณความร้อนเบื้องต้น ให้คำนวณเส้นผ่านศูนย์กลางที่เกี่ยวข้องแต่ละชิ้นแยกกัน:

D(T) = D_0 \left[1 + \alpha \left(T - T_0\right)\right]

ในที่นี้ $D(T)$ คือเส้นผ่านศูนย์กลางที่อุณหภูมิทำงาน $D_0$ คือเส้นผ่านศูนย์กลางที่วัดหรือระบุไว้ที่อุณหภูมิอ้างอิง $T_0$ และ $\alpha$ คือสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนของชิ้นส่วนนั้น ใช้สมการกับชิ้นส่วนคู่ประกบทั้งสองชิ้น การเปลี่ยนแปลงช่องว่างเกิดจากการขยายตัวต่างกัน ไม่ใช่การบวกการขยายตัวของกระบอกอย่างเดียว

ความดันอาจทำให้ท่อกระบอกที่บางขยายตัว ขณะที่แรงด้านข้างและการสึกของไกด์เพิ่มความเยื้องศูนย์ สารเคลือบอาจสึก ชิ้นส่วนไกด์พอลิเมอร์อาจคืบ และสิ่งปนเปื้อนอาจขัดผิวรองรับ การเปลี่ยนแปลงเหล่านี้ควรรวมอยู่ในการสะสมค่าความคลาดเคลื่อนช่วงปลายอายุใช้งาน เมื่อการใช้งานต้องมีช่วงบำรุงรักษาที่กำหนด

ให้มองช่องว่างเป็นชุดสภาวะทำงาน:

สภาวะ	ขนาดและผลกระทบที่ต้องรวม	วัตถุประสงค์การทบทวน
ประกอบตอนเย็น	ขนาดกระบอกที่วัดได้ เส้นผ่านศูนย์กลางส่วนรองรับ ความเยื้องศูนย์เริ่มต้น	ยืนยันการประกอบและการติดตั้ง
ทำงานร้อนคงที่	การขยายตัวเนื่องจากความร้อนต่างกัน การขยายตัวจากความดัน โหลดต่อเนื่อง	ตรวจการผลิตปกติ
ความดันพุ่งชั่วคราว	ความดันกระชาก อุณหภูมินอกช่วง การกลับทิศอย่างรวดเร็ว	ตรวจความเสี่ยงช่วงสั้น
สิ้นสุดช่วงบริการ	การสึกที่ยอมให้เกิด เคลียร์รันซ์ไกด์ที่เพิ่มขึ้น การสูญเสียสารเคลือบ	กำหนดเกณฑ์ตรวจหรือเปลี่ยน

การทบทวนช่องว่างที่อธิบายได้ต้องติดตามซีลจากขนาดในแบบไปจนถึงสภาวะทำงานที่ร้อนที่สุด เยื้องศูนย์ที่สุด และสึกที่สุด แล้วเทียบสภาวะนั้นกับขอบเขตของซัพพลายเออร์รุ่นที่ตรงกัน

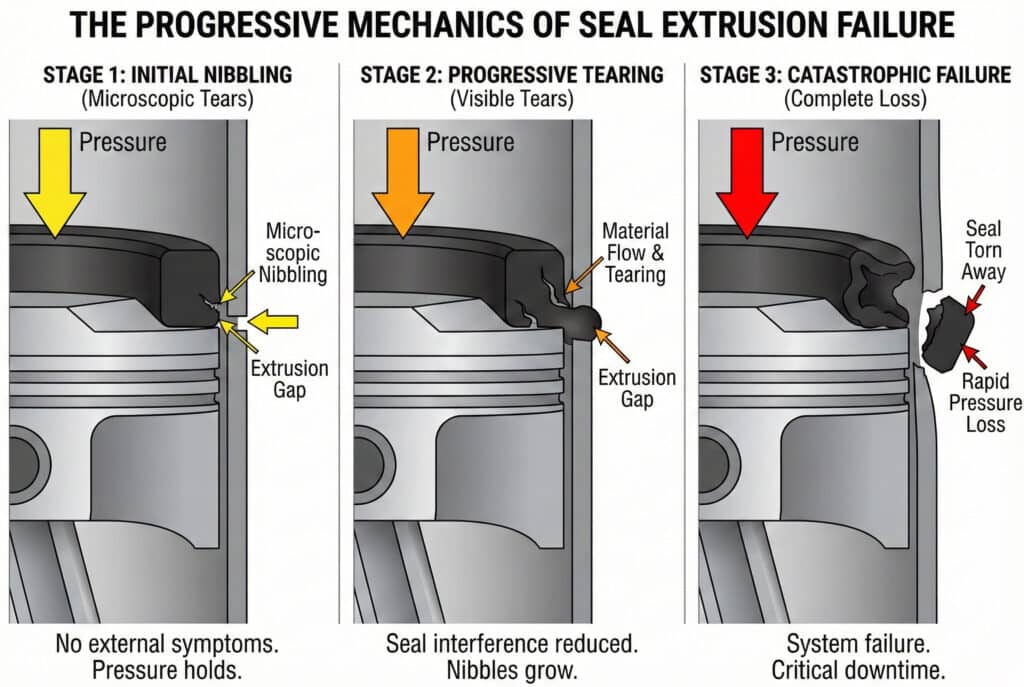

จะแยกการดันแทรกออกจากความเสียหายซีลแบบอื่นได้อย่างไร

Trelleborg ระบุลบมุมนำเข้า 15° ถึง 20° และขอบทางเข้าที่โค้งมนขัดเรียบสำหรับการติดตั้งโอริง รายละเอียดนี้สำคัญต่อการวินิจฉัย: รอยตัดสะอาดที่เกิดครั้งเดียวตอนประกอบชี้ไปที่ปัญหาขอบทางเข้า ขณะที่การฉีกแทะซ้ำบริเวณขอบช่องว่างด้านความดันต่ำสนับสนุนกลไกการดันแทรก (Trelleborg O-Rings and Back-up Rings, 2024)

อย่าวินิจฉัยจากการรั่วเพียงอย่างเดียว ถอดซีลอย่างระมัดระวัง รักษาทิศทางเดิม ทำเครื่องหมายด้านความดัน และถ่ายภาพร่องก่อนทำความสะอาด จากนั้นเชื่อมโยงตำแหน่งความเสียหายกับทิศทางความดันและช่องว่างฮาร์ดแวร์ที่วัดได้

หลักฐานที่สังเกตได้	กลไกที่มีแนวโน้มมากกว่า	สิ่งที่ต้องตรวจต่อ
รอยกัดเล็ก ๆ หรือขอบขรุขระข้างช่องว่างด้านความดันต่ำ	การดันแทรกหรือการฉีกแทะ	ช่องว่างแนวรัศมีเฉพาะจุด ความดันพุ่ง ตำแหน่งแหวนกันอัดรีด อุณหภูมิ
รอยตัดสะอาดหรือขอบถูกปาดใกล้ทางเข้า	ความเสียหายตอนติดตั้ง	ลบมุม ครีบ เครื่องมือประกอบ การป้องกันขอบ
ผิวเลื่อนด้านเดียวกันด้าน ขรุขระ และมีรอยทั่วสม่ำเสมอ	สิ่งปนเปื้อนที่ขัดสี	การจัดการลม แหวนปัด สิ่งปนเปื้อนบนผิวคู่ประกบ
ความเสียหายกระจุกอยู่ด้านเดียวของเส้นรอบวง	การเยื้องศูนย์หรือไกด์ไม่เพียงพอ	เคลียร์รันซ์แบริ่ง แรงด้านข้าง การจัดแนวก้านหรือแคร่
บวม อ่อนตัว แตกร้าว หรือเหนียวผิดปกติ	ตัวกลางหรือสารเคมีไม่เข้ากัน	สารหล่อลื่น น้ำยาทำความสะอาด คอมพาวนด์ซีล เวลาในการสัมผัส
การสึกขัดเงาพร้อมแรงเริ่มเคลื่อนที่เพิ่มขึ้น	ปัญหาการหล่อลื่นหรือผิว	ผิวสำเร็จ ความเข้ากันได้ของจาระบี งานลมแห้ง

ความเสียหายด้านเดียวควรได้รับความสนใจเป็นพิเศษ การเพิ่มค่าความคลาดเคลื่อนเส้นผ่านศูนย์กลางนอมินัลอาจไม่ช่วย หากแบริ่งที่สึกทำให้ลูกสูบ ก้าน หรือแคร่เลื่อนภายใต้โหลด ทบทวน บทบาทของแบริ่งก้านในการปกป้องซีล ก่อนกล่าวโทษซีลเพียงอย่างเดียว

ลักษณะผิวอาจให้ร่องรอยที่ต่างจากการดันแทรก รอยขีดตามทิศทาง ความเสียหายของสารเคลือบ และความหยาบมากเกินไปส่งผลต่อการกักสารหล่อลื่นและการสึกของปากซีลตลอดช่วงชัก คู่มือผิวสำเร็จกระบอกสูบ อธิบายว่า Ra ค่าเดียวไม่สามารถอธิบายลักษณะที่ก่อความเสียหายได้ทุกแบบ

การทบทวนการออกแบบหรือ RFQ ควรระบุอะไรบ้าง

Parker O-Ring Selector แบบออนไลน์ตรวจทั้งขนาดและค่าความคลาดเคลื่อน แทนที่จะรับค่าช่องว่างนอมินัลเพียงค่าเดียว คำขอที่พร้อมใช้ผลิตก็ควรแยก 2 ปริมาณเช่นกัน ได้แก่ เคลียร์รันซ์ตามเส้นผ่านศูนย์กลางสำหรับการผลิต และช่องว่างแนวรัศมีเฉพาะจุดสูงสุดสำหรับยืนยันซีล (Parker O-Ring Selector, เข้าถึงข้อมูลปี 2026)

ระบุระบบซีลก่อน:

โปรไฟล์ซีล หน้าตัด คอมพาวนด์ สเกลความแข็ง และหมายเลขชิ้นส่วนของซัพพลายเออร์
การเคลื่อนที่แบบสแตติก เลื่อนกลับไปกลับมา หมุน หรือแกว่ง
ทิศทางความดัน ความดันต่อเนื่อง ความดันพุ่ง และเวลาค้าง
ช่วงอุณหภูมิขณะทำงานและช่วงเริ่มเดินเครื่อง
ตัวกลาง สารหล่อลื่น สารเคมีทำความสะอาด และระดับสิ่งปนเปื้อน
ความเร็ว ความถี่ช่วงชัก แรงด้านข้าง และจำนวนครั้งที่คาดว่าจะกลับทิศความดัน

จากนั้นระบุหลักฐานด้านฮาร์ดแวร์:

เส้นผ่านศูนย์กลางคู่ประกบพร้อมขีดจำกัด ระบบดาตัม ความกลม การส่าย และความตรง
ช่องว่างแนวรัศมีเฉพาะจุดสูงสุดที่ซีลในสภาวะเย็น ร้อน มีความดัน และสึกหรอ
ขนาดร่อง รัศมีมุม ลบมุมทางเข้า และพารามิเตอร์ผิวสำเร็จที่เกี่ยวข้อง
เคลียร์รันซ์ไกด์หรือแบริ่งที่ทำให้เกิดความเยื้องศูนย์
วัสดุ รูปแบบ จำนวน ทิศทาง และเอกสารอ้างอิงแบบของแหวนกันอัดรีด
วิธีตรวจ แผนการสุ่ม และบันทึกการยอมรับ

ถามว่าขีดจำกัดที่ผู้ผลิตเผยแพร่ใช้กับคอมพาวนด์และโปรไฟล์ที่ตรงกันหรือไม่ ข้อความอย่าง “ซีล 90 Shore A เหมาะกับความดันสูง” ยังไม่ครบถ้วน คำตอบควรระบุช่องว่าง อุณหภูมิ ชนิดการเคลื่อนที่ ระยะเวลาความดัน ความดันพุ่งที่คาด และการมีแหวนกันอัดรีดหรือไม่

สำหรับกระบอกสูบสั่งทำ ให้แนบภาพตัดขวางที่ทำเครื่องหมายแหล่งความดันและช่องว่างที่ควบคุม ขั้นตอนเล็ก ๆ นี้ช่วยจับการวางแหวนกลับด้านและความกำกวมระหว่างแนวรัศมีกับตามเส้นผ่านศูนย์กลางก่อนเริ่มกลึง และยังทำให้การวิเคราะห์ความเสียหายในภายหลังเร็วขึ้น เพราะสามารถโยงขอบที่เสียหายกลับไปยังแบบได้

คำถามที่พบบ่อยเกี่ยวกับการดันแทรกของซีลนิวเมติก

Parker แนะนำแหวนกันอัดรีด 2 วงสำหรับชุดซีลแบบทำงานสองทาง และวางแหวนเดี่ยวไว้ตรงข้ามแหล่งความดัน คำถามต่อไปนี้นำกฎตามทิศทางดังกล่าวมาใช้กับการคำนวณช่องว่าง คอมพาวนด์ที่แข็งขึ้น ฮาร์ดแวร์ที่สึก และข้อมูล RFQ โดยไม่เปลี่ยนกราฟความดันต่อเคลียร์รันซ์ของซีลรุ่นใดรุ่นหนึ่งให้กลายเป็นขีดจำกัดนิวเมติกสากล (Parker O-Ring Handbook, 2025)

คำนวณช่องว่างดันแทรกที่ปลอดภัยแบบสากลจากความแข็ง Shore และความดันได้หรือไม่

ไม่ได้ ความแข็งและความดันเป็นอินพุต แต่เคลียร์รันซ์ที่ปลอดภัยยังขึ้นอยู่กับโปรไฟล์ซีล หน้าตัด คอมพาวนด์ อุณหภูมิ การเคลื่อนที่ เวลาค้าง ความดันพุ่ง ตัวกลาง และส่วนรองรับจากแหวน ให้คำนวณช่องว่างเฉพาะจุดจริงในกรณีเลวร้ายที่สุด แล้วเปรียบเทียบกับข้อมูลของผู้ผลิตสำหรับซีลรุ่นนั้น อย่านำตารางโอริงไปใช้กับซีลรูปตัวยูหรือซีล PTFE

แหวนกันอัดรีดวงเดียวต้องอยู่ด้านใด

ติดตั้งที่ด้านการดันแทรกซึ่งมีความดันต่ำ เพื่อให้ซีลความดันอยู่ระหว่างแหวนกับแหล่งความดัน ความดันจะดันซีลไปยังช่องว่างที่มีส่วนรองรับนั้น ให้ยืนยันทิศทางสุดท้ายในแบบประกอบ เพราะการติดตั้งเรือนซีลอาจทำให้ด้านซ้ายและขวาที่เห็นขณะวางชิ้นส่วนบนโต๊ะสลับความหมาย

เมื่อความดันกลับทิศจะเกิดอะไรขึ้น

ด้านความดันต่ำจะเปลี่ยนทุกครั้งที่ทิศทางความดันเปลี่ยน Parker จึงกำหนดให้มีแหวนกันอัดรีดทั้งสองด้านของโอริงสำหรับงานสองทาง สำหรับซีลปากหรือซีลลูกสูบแบบคอมแพกต์ ให้ใช้การจัดวางแบบสองทางของผู้ผลิต แทนการใส่แหวนสองวงรอบโปรไฟล์ที่ร่องไม่ได้ออกแบบมาให้ใช้เช่นนั้น

ซีลที่แข็งขึ้นชดเชยฮาร์ดแวร์กระบอกสูบที่สึกได้หรือไม่

ไม่ใช่วิธีที่เชื่อถือได้ คอมพาวนด์ที่แข็งขึ้นอาจต้านการเสียรูปได้ดีขึ้น แต่ก็อาจเปลี่ยนแรงเสียดทาน การซีลที่ความดันต่ำ การสึก และการแนบผิว วัดกระบอกที่สึก ลูกสูบ เรือนซีล ไกด์ และความเยื้องศูนย์ก่อน หากช่องว่างเฉพาะจุดเกินขอบเขตที่ระบบซีลอนุมัติ ให้ซ่อมหรือเปลี่ยนฮาร์ดแวร์รองรับ แทนการใช้ความแข็งทำหน้าที่เหมือนตัวคั่น

ข้อมูลช่องว่างดันแทรกใดควรอยู่ใน RFQ กระบอกสูบ

ระบุชิ้นส่วนซีลและคอมพาวนด์ ทิศทางความดัน ความดันต่อเนื่องและความดันพุ่ง อุณหภูมิ ความเร็ว ตัวกลาง เส้นผ่านศูนย์กลางพร้อมขีดจำกัด ช่องว่างแนวรัศมีเฉพาะจุด ความเยื้องศูนย์ ค่าเผื่อการสึก แบบร่อง ผิวสำเร็จ และการจัดวางแหวนกันอัดรีด ระบุด้วยว่าขนาดเป็นสภาวะเย็น ร้อน มีความดัน ใหม่ หรือสิ้นสุดช่วงบริการ และขอขีดจำกัดการใช้งานจากซัพพลายเออร์เป็นลายลักษณ์อักษร
