สัมประสิทธิ์การไหล Cv คืออะไร และมันกำหนดขนาดวาล์วสำหรับระบบนิวเมติกได้อย่างไร?

เมื่อระบบนิวเมติกของคุณมีการตอบสนองของแอคชูเอเตอร์ที่ช้าและอัตราการไหลไม่เพียงพอ ซึ่งส่งผลให้สูญเสียผลผลิตและเกิดความล่าช้าในรอบการผลิตเป็นมูลค่า 1,040,000 บาทต่อสัปดาห์ สาเหตุหลักมักเกิดจากวาล์วที่มีขนาดไม่เหมาะสมและไม่สอดคล้องกับค่าสัมประสิทธิ์การไหลที่ต้องการสำหรับการใช้งานเฉพาะของคุณ.

สัมประสิทธิ์การไหล Cv คือการวัดมาตรฐานของความสามารถในการไหลของวาล์ว ซึ่งกำหนดเป็นจำนวนแกลลอนต่อหนึ่งนาทีของน้ำที่อุณหภูมิ 60°F ที่จะไหลผ่านวาล์วที่มีการลดแรงดัน 1 PSI โดยให้วิศวกรมีวิธีการสากลในการกำหนดขนาดและเลือกวาล์วเพื่อให้ได้ประสิทธิภาพสูงสุดของระบบ.

เมื่อสัปดาห์ที่แล้ว ผมได้ช่วยเหลือมาร์คัส จอห์นสัน วิศวกรออกแบบที่โรงงานประกอบรถยนต์ในดีทรอยต์ รัฐมิชิแกน ซึ่งสถานีเชื่อมด้วยหุ่นยนต์ของเขาทำงานช้ากว่าข้อกำหนดถึง 40% เนื่องจากวาล์วนิวเมติกที่มีขนาดเล็กเกินไป ไม่สามารถจ่ายอากาศได้เพียงพอให้กับแอคชูเอเตอร์.

สารบัญ

• สัมประสิทธิ์การไหล Cv คำนวณอย่างไรและมันหมายถึงอะไร?
• ทำไมการเข้าใจ CV จึงมีความสำคัญต่อการเลือกวาล์วอย่างถูกต้องในระบบนิวเมติกส์?
• คุณคำนวณค่า Cv ที่ต้องการสำหรับการใช้งานก๊าซและของเหลวที่แตกต่างกันอย่างไร?
• ค่า CV ที่พบบ่อยคืออะไรและเปรียบเทียบกันอย่างไรระหว่างวาล์วแต่ละประเภท?

สัมประสิทธิ์การไหล Cv คำนวณอย่างไรและมันหมายถึงอะไร?

สัมประสิทธิ์การไหล Cv ให้วิธีการมาตรฐานสำหรับการวัดปริมาณการไหลของวาล์ว และช่วยให้สามารถคำนวณขนาดวาล์วได้อย่างถูกต้องในหลากหลายการใช้งานและเงื่อนไขการทำงาน.

สัมประสิทธิ์การไหล Cv คำนวณโดยใช้สูตร Cv = Q × √(SG/ΔP) สำหรับของเหลว โดยที่ Q คืออัตราการไหลใน GPM, SG คือความถ่วงจำเพาะ, และ ΔP คือความดันตกคร่อมใน PSI ซึ่งแสดงถึงความสามารถในการไหลของวาล์วโดยอิสระจากสภาพของระบบ.

คำนิยามพื้นฐานของประวัติย่อ

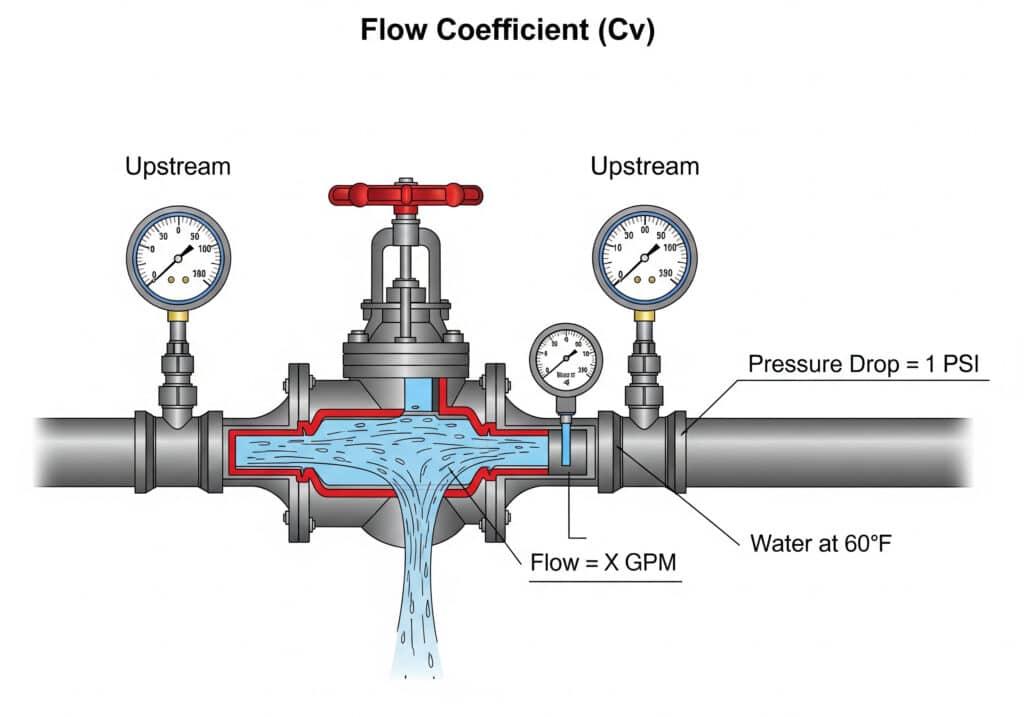

เงื่อนไขการทดสอบมาตรฐาน

• ของเหลวทดสอบ: น้ำที่อุณหภูมิ 60°F (15.6°C)
• การลดความดัน: 1 ปอนด์ต่อตารางนิ้ว (PSI) ผ่านวาล์ว
• อัตราการไหล: วัดเป็นแกลลอนต่อหนึ่งนาที (GPM)
• ตำแหน่งวาล์ว: สภาพเปิดเต็มที่

พื้นฐานทางคณิตศาสตร์

สมการ Cv พื้นฐานสำหรับของเหลว:

$Cv = Q \times \sqrt{\frac{SG}{\Delta P}}$

โดยที่:

• Cv = ค่าสัมประสิทธิ์การไหล
• Q = อัตราการไหล (แกลลอนต่อนาที)
• SG = ความถ่วงจำเพาะ¹ ของของเหลว
• ΔP = ความดันตกคร่อมวาล์ว (ปอนด์ต่อตารางนิ้ว)

การตีความทางกายภาพ

• กำลังการไหล: ค่า Cv ที่สูงขึ้นบ่งชี้ถึงความสามารถในการไหลที่มากขึ้น
• ความสัมพันธ์ภายใต้แรงกดดัน: Cv คำนวณผลกระทบของการลดความดัน
• มาตรฐานสากล: ช่วยให้สามารถเปรียบเทียบการออกแบบวาล์วที่แตกต่างกันได้
• เครื่องมือออกแบบ: ให้พื้นฐานสำหรับการคำนวณการเลือกวาล์ว

วิธีการคำนวณ CV

การประยุกต์ใช้การไหลของของเหลว

สูตรมาตรฐาน:

$Q = Cv \times \sqrt{\frac{\Delta P}{SG}}$

ตัวอย่างการปฏิบัติ:

• อัตราการไหลที่ต้องการ: 50 แกลลอนต่อชั่วโมง (GPM) น้ำ
• ความดันที่ลดลงที่มีอยู่: 10 PSI
• ความถ่วงจำเพาะ: 1.0 (น้ำ)
• ต้องการ Cv = 50 ÷ √(10/1.0) = 15.8

การประยุกต์ใช้การไหลของก๊าซ

สูตรแก๊สแบบง่าย:

$Q = 963 \times Cv \times \sqrt{\frac{\Delta P \times P_1}{T \times SG}}$

โดยที่:

• Q = อัตราการไหล (SCFH)
• พี₁ = ความดันขาเข้า (PSIA)
• T = อุณหภูมิ (°R)
• SG = ความถ่วงจำเพาะของก๊าซ

มาตรฐานการวัด Cv

มาตรฐานสากล

• ANSI/ISA-75.01²: มาตรฐานอเมริกันสำหรับการทดสอบ Cv
• IEC 60534: มาตรฐานสากลสำหรับสัมประสิทธิ์การไหล
• VDI/VDE 2173: มาตรฐานเยอรมันสำหรับการกำหนดขนาดวาล์ว
• JIS B2005: มาตรฐานอุตสาหกรรมญี่ปุ่น

ข้อกำหนดของขั้นตอนการทดสอบ

• การวัดอัตราการไหลที่ปรับเทียบแล้ว: การวัดอัตราการไหลอย่างถูกต้อง
• การตรวจสอบความดัน: การวัดความดันตกคร่อมที่แม่นยำ
• การควบคุมอุณหภูมิ: เงื่อนไขการทดสอบมาตรฐาน
• การทดสอบหลายจุด: การตรวจสอบความถูกต้องครอบคลุมช่วงการไหล

ความสัมพันธ์กับพารามิเตอร์การไหลอื่น ๆ

การเปลี่ยนแปลงของสัมประสิทธิ์การไหล

พารามิเตอร์	สัญลักษณ์	ความสัมพันธ์กับ Cv	การประยุกต์ใช้
สัมประสิทธิ์การไหล	Cv	มาตรฐานฐาน	หน่วยวัดแบบสหรัฐอเมริกา/จักรวรรดิ
ปัจจัยการไหล	Kv	คิววี = 0.857 × ซีวี	หน่วยเมตริก (ลูกบาศก์เมตรต่อชั่วโมง)
กำลังการไหล	ซีที	Ct = 38 × Cv	การประยุกต์ใช้การไหลของก๊าซ
การนำไฟฟ้า	C	C = 36.8 × Cv	การไหลติดขัด3 เงื่อนไข

ปัจจัยการแปลง

• Cv ไปยัง Kv: Kv = Cv × 0.857
• Cv ถึง Ct: Ct = Cv × 38
• Kv ไปยัง Cv: Cv = Kv × 1.167
• เมตริกการไหล: Q(ลูกบาศก์เมตรต่อชั่วโมง) = Kv × √(ΔP/SG)

ปัจจัยที่มีผลต่อค่า Cv

พารามิเตอร์การออกแบบวาล์ว

• ขนาดพอร์ต: ท่าเรือขนาดใหญ่ขึ้นทำให้ค่า Cv เพิ่มขึ้น
• เส้นทางการไหล: เส้นทางที่ปรับให้เรียบง่ายช่วยลดข้อจำกัด
• ประเภทวาล์ว: วาล์วลูกบอล, วาล์วผีเสื้อ, และวาล์วโลกมีลักษณะ Cv ที่แตกต่างกัน
• การออกแบบการตัดแต่ง: ส่วนประกอบภายในมีผลต่อความสามารถในการไหล

ผลกระทบจากเงื่อนไขการดำเนินงาน

• ตำแหน่งวาล์ว: Cv เปลี่ยนแปลงตามเปอร์เซ็นต์การเปิดของวาล์ว
• เรย์โนลด์นัมเบอร์⁴: ส่งผลต่อสัมประสิทธิ์การไหลที่อัตราการไหลต่ำ
• การฟื้นตัวของแรงดัน: การออกแบบวาล์วมีผลต่อแรงดันในทิศทางขาออก
• การเกิดโพรงอากาศ: อาจจำกัดความสามารถในการไหลที่มีประสิทธิภาพ

การประยุกต์ใช้ CV ในทางปฏิบัติ

กระบวนการกำหนดขนาดวาล์ว

1. กำหนดความต้องการการไหล: คำนวณความต้องการการไหลของระบบ
2. สร้างเงื่อนไขความดัน: กำหนดการลดแรงดันที่มีอยู่
3. เลือกคุณสมบัติของของไหล: ระบุความถ่วงจำเพาะและความหนืด
4. คำนวณค่า Cv ที่ต้องการ: ใช้สูตรที่เหมาะสม
5. เลือกวาล์ว: เลือกวาล์วที่มีค่า Cv ที่เหมาะสม

ปัจจัยด้านความปลอดภัย

• ค่าเผื่อการออกแบบ: วาล์วขนาด 10-25% เหนือค่า Cv ที่คำนวณได้
• การขยายตัวในอนาคต: พิจารณาความต้องการในการเติบโตของระบบ
• ความยืดหยุ่นในการดำเนินงาน: คำนึงถึงเงื่อนไขที่แตกต่างกัน
• ช่วงควบคุม: ตรวจสอบให้มีการควบคุมอย่างเพียงพอเมื่อเปิดบางส่วน

เครื่องมือเลือกวาล์ว Bepto ของเราช่วยให้การคำนวณ Cv ง่ายขึ้นและรับประกันขนาดที่เหมาะสมที่สุดสำหรับการใช้งานระบบนิวเมติกของคุณ.

ทำไมการเข้าใจ CV จึงมีความสำคัญต่อการเลือกวาล์วอย่างถูกต้องในระบบนิวเมติกส์?

การเข้าใจค่าสัมประสิทธิ์การไหล Cv เป็นสิ่งจำเป็นสำหรับการออกแบบระบบนิวเมติก เนื่องจากมีผลกระทบโดยตรงต่อประสิทธิภาพของตัวกระตุ้น เวลาในการทำงาน และประสิทธิภาพโดยรวมของระบบ.

การเข้าใจค่า Cv เป็นสิ่งสำคัญอย่างยิ่งสำหรับการเลือกวาล์วนิวเมติก เนื่องจากค่า Cv กำหนดความสามารถในการไหลที่แท้จริงภายใต้เงื่อนไขการทำงาน วาล์วที่มีขนาดเล็กเกินไป (ค่า Cv ไม่เพียงพอ) จะทำให้ความเร็วของแอคชูเอเตอร์ช้าลง 30-50% และวาล์วที่มีขนาดใหญ่เกินไป (ค่า Cv มากเกินไป) จะทำให้การควบคุมไม่ดีและใช้พลังงานเพิ่มขึ้น 20-40%.

ผลกระทบต่อประสิทธิภาพของระบบนิวเมติก

การควบคุมความเร็วของตัวกระตุ้น

• ความสัมพันธ์ของอัตราการไหล: ความเร็วของแอคชูเอเตอร์แปรผันตรงกับอัตราการไหลของอากาศ
• ขนาดของประวัติย่อ: ประวัติย่อที่ถูกต้องช่วยให้บรรลุความเร็วในการออกแบบ
• ผลกระทบจากการเลือกขนาดที่เล็กเกินไป: Cv ไม่เพียงพอทำให้ความเร็วลดลง 30-50%
• การเพิ่มประสิทธิภาพ: Cv ที่ถูกต้องช่วยเพิ่มผลผลิตสูงสุด

เวลาตอบสนองของระบบ

• เวลาเติม: วาล์ว Cv กำหนดอัตราการเติมของกระบอกสูบ
• เวลาในการหมุนเวียน: การเลือกขนาดที่เหมาะสมช่วยลดระยะเวลาการทำงานทั้งหมด
• การตอบสนองแบบไดนามิก: การไหลที่เพียงพอช่วยให้สามารถเปลี่ยนทิศทางได้อย่างรวดเร็ว
• ผลกระทบต่อประสิทธิภาพการทำงาน: การปรับค่า Cv ให้เหมาะสมช่วยเพิ่มปริมาณงานได้ 15-25%

การจัดการการลดความดัน

• แรงดันที่มีอยู่: การปรับขนาด Cv ช่วยเพิ่มประสิทธิภาพการใช้แรงดัน
• ประสิทธิภาพการใช้พลังงาน: การเลือกขนาดที่เหมาะสมช่วยลดการสูญเสียพลังงาน
• ความเสถียรของระบบ: คอร์เรคต์ ซีวี ป้องกันการสั่นสะเทือนของความดัน
• การป้องกันส่วนประกอบ: การเลือกขนาดที่เหมาะสมช่วยป้องกันการเกิดแรงดันเกิน

ผลกระทบที่เกิดจากการเลือก CV ไม่ถูกต้อง

วาล์วขนาดเล็กเกินไป (ค่า Cv ต่ำ)

• การทำงานช้า: ระยะเวลาการทำงานที่ยาวนานขึ้นทำให้ประสิทธิภาพลดลง
• กำลังไม่เพียงพอ: แรงดันที่ลดลงส่งผลต่อแรงของตัวกระตุ้น
• การตอบสนองที่ไม่ดี: การตอบสนองของระบบที่ช้าต่อสัญญาณควบคุม
• การสูญเสียพลังงาน: ต้องการแรงดันการทำงานที่สูงขึ้น

วาล์วขนาดใหญ่พิเศษ (Cv สูง)

• ปัญหาการควบคุม: ยากที่จะควบคุมการไหลอย่างแม่นยำ
• การสูญเสียพลังงาน: ความสามารถในการไหลที่มากเกินไปทำให้สูญเปล่าอากาศอัด
• ผลกระทบต่อต้นทุน: ค่าใช้จ่ายวาล์วที่สูงขึ้นโดยไม่มีประโยชน์ด้านประสิทธิภาพ
• ระบบไม่เสถียร: ความเป็นไปได้ของการเกิดแรงดันสูงขึ้นอย่างฉับพลันและการสั่นสะเทือน

ข้อกำหนดของระบบนิวเมติกส์ Cv

การใช้งานระบบนิวเมติกมาตรฐาน

ประเภทการใช้งาน	ช่วงค่า CV ทั่วไป	ข้อกำหนดการไหล	ผลกระทบต่อประสิทธิภาพ
กระบอกขนาดเล็ก	0.1-0.5	5-25 SCFM	การควบคุมความเร็วโดยตรง
กระบอกขนาดกลาง	0.5-2.0	25-100 SCFM	การเพิ่มประสิทธิภาพเวลาในการหมุนเวียน
กระบอกขนาดใหญ่	2.0-10.0	100-500 SCFM	สมดุลระหว่างแรงและความเร็ว
แอปพลิเคชันความเร็วสูง	5.0-20.0	250-1000 SCFM	ประสิทธิภาพสูงสุด

ข้อกำหนดเฉพาะทาง

• การวางตำแหน่งที่แม่นยำ: ค่า Cv ต่ำสำหรับการควบคุมที่ละเอียด
• การทำงานด้วยความเร็วสูง: ค่า Cv สูงขึ้นสำหรับการทำงานแบบหมุนเวียนอย่างรวดเร็ว
• โหลดแปรผัน: ซีวีปรับได้สำหรับสภาพที่เปลี่ยนแปลง
• ประสิทธิภาพการใช้พลังงาน: ปรับค่า Cv ให้เหมาะสมเพื่อลดการใช้พลังงานให้น้อยที่สุด

วิธีการคัดเลือกประวัติย่อ

ขั้นตอนการวิเคราะห์ระบบ

1. การคำนวณการไหล: กำหนด SCFM ที่ต้องการ
2. การประเมินความดัน: กำหนดค่าความดันตกคร่อมที่มีอยู่
3. การคำนวณ CV: ใช้สูตรการไหลของอากาศ
4. การเลือกวาล์ว: เลือกค่า Cv ที่เหมาะสม
5. การตรวจสอบประสิทธิภาพ: ยืนยันการทำงานของระบบ

ข้อพิจารณาในการออกแบบ

• เงื่อนไขการดำเนินงาน: การเปลี่ยนแปลงของอุณหภูมิและความดัน
• ข้อกำหนดการควบคุม: ความแม่นยำกับความเร็ว
• ความต้องการในอนาคต: ความเป็นไปได้ในการขยายระบบ
• ปัจจัยทางเศรษฐกิจ: การเพิ่มประสิทธิภาพด้านประสิทธิภาพเทียบกับต้นทุน

เรื่องราวผลกระทบของประวัติการทำงานในโลกแห่งความเป็นจริง

เมื่อสองเดือนที่แล้ว ฉันได้ทำงานร่วมกับซาราห์ มิตเชลล์ ผู้จัดการฝ่ายผลิตที่โรงงานบรรจุภัณฑ์ในฟีนิกซ์ รัฐแอริโซนา สายการผลิตขวดของเธอกำลังทำงานช้ากว่าเป้าหมาย 35% เนื่องจากกระบอกลมไม่สามารถทำความเร็วตามที่ออกแบบไว้ได้ การวิเคราะห์พบว่าวาล์วที่มีอยู่มีค่า Cv 0.8 แต่การใช้งานต้องการค่า Cv 2.1 เพื่อให้ได้ประสิทธิภาพสูงสุด วาล์วที่มีขนาดเล็กเกินไปทำให้เกิดการลดแรงดันมากเกินไป ทำให้การไหลไปยังกระบอกลมถูกจำกัดเราได้เปลี่ยนเป็นวาล์ว Bepto ที่มีขนาดเหมาะสมซึ่งมีค่า 2.5 Cv เพื่อให้มีขอบเขตความปลอดภัยเพียงพอ การอัปเกรดนี้เพิ่มความเร็วของสายการผลิตเป็น 98% ของกำลังการผลิตที่ออกแบบไว้ เพิ่มผลผลิตได้ 40% และประหยัดการผลิตที่สูญเสียไป $280,000 ต่อปี ในขณะที่ลดการใช้พลังงานลง 15%.

Cv และประสิทธิภาพการใช้พลังงาน

การเพิ่มประสิทธิภาพการลดความดัน

• ข้อจำกัดขั้นต่ำ: ประวัติย่อที่เหมาะสมช่วยลดการสูญเสียแรงดันที่ไม่จำเป็น
• การประหยัดพลังงาน: การลดการสูญเสียแรงดันทำให้ภาระของคอมเพรสเซอร์ลดลง
• ประสิทธิภาพของระบบ: เส้นทางการไหลที่ได้รับการปรับปรุงช่วยเพิ่มประสิทธิภาพโดยรวม
• ค่าใช้จ่ายในการดำเนินงาน: การประหยัดพลังงานทั่วไปอยู่ที่ 15-25% เมื่อมีการเลือกขนาดที่เหมาะสม

ประโยชน์ของการควบคุมการไหล

• การวัดปริมาณที่แม่นยำ: คอร์เรคต์ ซีวี ช่วยให้การควบคุมการไหลแม่นยำ
• ลดของเสีย: ลดการบริโภคอากาศเกิน
• การดำเนินงานที่เสถียร: การไหลที่สม่ำเสมอช่วยปรับปรุงเสถียรภาพของระบบ
• การลดการบำรุงรักษา: การเลือกขนาดที่เหมาะสมช่วยลดความเครียดของชิ้นส่วน

ข้อดีของการเลือก Bepto Cv

ความเชี่ยวชาญทางเทคนิค

• การวิเคราะห์การสมัคร: บริการคำนวณและออกแบบขนาดประวัติย่อฟรี
• โซลูชันที่ปรับแต่งตามความต้องการ: วาล์วที่ออกแบบเฉพาะสำหรับข้อกำหนด Cv ที่ต้องการ
• การรับประกันประสิทธิภาพ: การประเมินค่า Cv ที่ได้รับการตรวจสอบพร้อมเอกสารการทดสอบ
• การสนับสนุนทางเทคนิค: ความช่วยเหลืออย่างต่อเนื่องเพื่อประสิทธิภาพสูงสุด

ช่วงผลิตภัณฑ์

• ช่วงค่าซีวีกว้าง: 0.05 ถึง 50+ Cv พร้อมใช้งาน
• การกำหนดค่าหลายรูปแบบ: วาล์วประเภทและขนาดต่างๆ
• การปรับแต่งตามความต้องการ: โซลูชันที่ปรับให้เหมาะสมกับความต้องการเฉพาะ
• การประกันคุณภาพ: การทดสอบอย่างเข้มงวดทำให้ความถูกต้องของ Cv ที่เผยแพร่มีความน่าเชื่อถือ

ผลตอบแทนจากการลงทุนผ่านการคัดเลือกประวัติย่ออย่างเหมาะสม

ขนาดของระบบ	ประโยชน์ของการปรับแต่งประวัติย่อ	การออมรายปี	ระยะเวลาคืนทุน
ระบบขนาดเล็ก	20-30% การเพิ่มประสิทธิภาพ	$5,000-15,000	2-4 เดือน
ระบบขนาดกลาง	การปรับปรุงประสิทธิภาพ 25-40%	$15,000-40,000	1-3 เดือน
ระบบขนาดใหญ่	30-50% เพิ่มผลผลิต	$50,000-200,000	1-2 เดือน

การเลือก Cv อย่างเหมาะสมมักจะให้ผลตอบแทนการลงทุน (ROI) 200-400% ผ่านการเพิ่มผลผลิต การลดการใช้พลังงาน และการเพิ่มความน่าเชื่อถือของระบบ.

คุณคำนวณค่า Cv ที่ต้องการสำหรับการใช้งานก๊าซและของเหลวที่แตกต่างกันอย่างไร?

การคำนวณค่าสัมประสิทธิ์การไหลที่ต้องการ Cv มีสูตรและข้อพิจารณาที่แตกต่างกันสำหรับการใช้งานกับก๊าซและของเหลว เนื่องจากความแตกต่างพื้นฐานในพฤติกรรมและความสามารถในการอัดตัวของของไหล.

การคำนวณค่า Cv สำหรับก๊าซใช้สูตร Q = 963 × Cv × √(ΔP × P₁/T × SG) สำหรับการไหลที่ไม่เกิดการอุดตัน ในขณะที่การคำนวณของเหลวใช้สูตร Q = Cv × √(ΔP/SG) โดยการคำนวณสำหรับก๊าซจะต้องพิจารณาเพิ่มเติมเกี่ยวกับอุณหภูมิ ความสามารถในการอัด และสภาวะการไหลที่เกิดการอุดตัน.

การคำนวณค่า Cv ของการไหลของก๊าซ

สูตรการไหลของก๊าซที่ไม่เกิดการอุดตัน

สำหรับการไหลของก๊าซเมื่อความดันลดลงน้อยกว่า 50% ของความดันขาเข้า:

$Q = 963 \times Cv \times \sqrt{\frac{\Delta P \times P_1}{T \times SG}}$

โดยที่:

• Q = อัตราการไหล (SCFH ที่ 14.7 PSIA, 60°F)
• Cv = ค่าสัมประสิทธิ์การไหล
• ΔP = ความดันตก (PSI)
• พี₁ = ความดันขาเข้า (PSIA)
• T = อุณหภูมิ (°R = °F + 460)
• SG = ความถ่วงจำเพาะของก๊าซ (อากาศ = 1.0)

สูตรการไหลของก๊าซที่อุดตัน

เมื่อความดันลดลงเกิน 50% ของความดันขาเข้า:

$Q = 417 \times Cv \times P_1 \times \sqrt{\frac{1}{T \times SG}}$

ตัวอย่างการคำนวณก๊าซในทางปฏิบัติ

การสมัคร: การจ่ายกระบอกลม

• อัตราการไหลที่ต้องการ: 100 SCFM
• ความดันขาเข้า: 100 PSIA
• ความดันตก: 10 PSI
• อุณหภูมิ: 70°F (530°R)
• แก๊ส: อากาศ (SG = 1.0)

การคำนวณ:

$Cv = \frac{100}{963 \times \sqrt{\frac{10 \times 100}{530 \times 1.0}}} = \frac{100}{963 \times 1.37} = 0.076$

การคำนวณค่า Cv ของการไหลของของเหลว

สูตรมาตรฐานการไหลของของเหลว

สำหรับการไหลของของเหลวที่ไม่สามารถบีบอัดได้:

$Q = Cv \times \sqrt{\frac{\Delta P}{SG}}$

โดยที่:

• Q = อัตราการไหล (แกลลอนต่อนาที)
• Cv = ค่าสัมประสิทธิ์การไหล
• ΔP = ความดันตก (PSI)
• SG = ความถ่วงจำเพาะ (น้ำ = 1.0)

การแก้ไขความหนืด

สำหรับของเหลวที่มีความหนืด ให้ใช้ปัจจัยการแก้ไข:

$Cv_{แก้ไข} = Cv_{น้ำ} \times F_R$

ที่ FR คือ ค่าสัมประสิทธิ์การปรับแก้ของจำนวนเรย์โนลด์.

ตัวอย่างการคำนวณของเหลวในทางปฏิบัติ

การสมัคร: ระบบไฮดรอลิก

• อัตราการไหลที่ต้องการ: 25 แกลลอนต่อชั่วโมง
• ความดันตกคร่อมที่มีอยู่: 15 PSI
• ของไหล: น้ำมันไฮดรอลิก (SG = 0.9)

การคำนวณ:

$Cv = 25 \times \sqrt{\frac{0.9}{15}} = 25 \times 0.245 = 6.1$

วิธีการคำนวณเฉพาะทาง

การคำนวณการไหลของไอน้ำ

สำหรับการใช้งานไอน้ำอิ่มตัว:

$W = 2.1 \times Cv \times P_1 \times \sqrt{\frac{\Delta P}{P_1}}$

โดยที่:

• W = อัตราการไหลของไอน้ำ (ปอนด์ต่อชั่วโมง)
• พี₁ = ความดันขาเข้า (PSIA)

การไหลแบบสองเฟส

สำหรับส่วนผสมของแก๊สกับของเหลว ให้ใช้สมการแบบปรับปรุง:

$Q_{mix} = Cv \times K_{mix} \times \sqrt{\frac{\Delta P}{\rho_{mix}}}$

ที่ Kmix คำนึงถึงผลของสองเฟส.

ซอฟต์แวร์และเครื่องมือคำนวณ

ขั้นตอนการคำนวณด้วยตนเอง

1. ระบุประเภทการไหล: ก๊าซ, ของเหลว, หรือสองเฟส
2. รวบรวมพารามิเตอร์: ความดัน, อุณหภูมิ, คุณสมบัติของของไหล
3. เลือกสูตร: เลือกสมการที่เหมาะสม
4. ใช้การแก้ไข: คำนึงถึงค่าความหนืดและความสามารถในการอัดตัว
5. ตรวจสอบผลลัพธ์: ตรวจสอบให้สอดคล้องกับขีดจำกัดในการดำเนินงาน

เครื่องมือคำนวณดิจิทัล

• เครื่องคำนวณ Bepto Cv: เครื่องมือวัดขนาดออนไลน์ฟรี
• แอปพลิเคชันมือถือ: โปรแกรมคำนวณบนสมาร์ทโฟน
• ซอฟต์แวร์วิศวกรรม: แพ็คเกจการออกแบบแบบบูรณาการ
• เทมเพลตสเปรดชีต: แผ่นคำนวณที่ปรับแต่งได้

ข้อผิดพลาดในการคำนวณที่พบบ่อย

ข้อผิดพลาดในการไหลของก๊าซ

• หน่วยอุณหภูมิไม่ถูกต้อง: ต้องใช้ค่าอุณหภูมิสัมบูรณ์ (°R)
• การกำกับดูแลการไหลติดขัด: ไม่สามารถรับรู้ค่าอัตราส่วนแรงดันวิกฤต
• ค่าความผิดพลาดของน้ำหนักจำเพาะ: การใช้เงื่อนไขอ้างอิงที่ไม่ถูกต้อง
• ความสับสนเกี่ยวกับหน่วยความดัน: การผสมเกจและความดันสัมบูรณ์

ข้อผิดพลาดในการไหลของของเหลว

• การละเลยความหนืด: การละเลยผลกระทบของความหนืดสูง
• การเกิดโพรงอากาศในของเหลวที่ถูกละเลย: ไม่ตรวจสอบศักยภาพการเกิดโพรงอากาศ
• ค่าความผิดพลาดของน้ำหนักจำเพาะ: การใช้ความหนาแน่นของของเหลวไม่ถูกต้อง
• สมมติฐานการลดความดัน: การประมาณค่า ΔP ที่มีอยู่ไม่ถูกต้อง

การคำนวณประวัติย่อขั้นสูง

เงื่อนไขที่เปลี่ยนแปลงได้

สำหรับระบบที่มีเงื่อนไขเปลี่ยนแปลง:

$Cv_{ที่ต้องการ} = \max(Cv_1, Cv_2, …, Cv_n)$

คำนวณค่า Cv สำหรับแต่ละสภาวะการทำงานและเลือกค่าสูงสุด.

การกำหนดขนาดวาล์วควบคุม

สำหรับการใช้งานควบคุม ให้รวมปัจจัยความสามารถในการวัดระยะด้วย:

$Cv_{control} = \frac{Cv_{max}}{R}$

ที่ R คืออัตราส่วนช่วงที่ต้องการ.

การตรวจสอบความถูกต้องของการคำนวณประวัติย่อ

การทดสอบการไหล

• การทดสอบบนโต๊ะ: การวัดอัตราการไหลในห้องปฏิบัติการ
• การตรวจสอบภาคสนาม: การทดสอบประสิทธิภาพภายในระบบ
• การสอบเทียบ: การเปรียบเทียบกับมาตรฐานที่ทราบ
• เอกสาร: รายงานการทดสอบและใบรับรอง

การตรวจสอบความถูกต้องของประสิทธิภาพ

• การตรวจสอบจุดการทำงาน: ตรวจสอบประสิทธิภาพจริงเทียบกับที่คำนวณ
• การวัดประสิทธิภาพ: ยืนยันการใช้พลังงาน
• การควบคุมการตอบสนอง: ทดสอบประสิทธิภาพแบบไดนามิก
• การติดตามผลในระยะยาว: ติดตามผลการดำเนินงานตามระยะเวลา

เรื่องราวความสำเร็จ: การคำนวณประวัติการทำงานที่ซับซ้อน

เมื่อสี่เดือนที่แล้ว ฉันได้ช่วยเหลือเจนนิเฟอร์ พาร์ค วิศวกรกระบวนการที่โรงงานเคมีในฮูสตัน รัฐเท็กซัส ระบบปฏิกรณ์หลายเฟสของเธอต้องการการควบคุมการไหลที่แม่นยำสำหรับของไหลสามชนิดที่แตกต่างกัน: ก๊าซไนโตรเจน น้ำที่ใช้ในกระบวนการ และสารละลายโพลิเมอร์ที่มีความหนืด ของไหลแต่ละชนิดมีข้อกำหนด Cv ที่แตกต่างกัน และวาล์วที่มีอยู่ถูกกำหนดขนาดโดยใช้การคำนวณที่ง่ายเกินไปซึ่งไม่ได้คำนึงถึงสภาพการทำงานที่ซับซ้อนเราได้ทำการคำนวณ Cv อย่างละเอียดสำหรับแต่ละเฟส โดยพิจารณาถึงความแปรปรวนของอุณหภูมิ ผลกระทบของความหนืด และความผันผวนของแรงดัน การเลือกวาล์ว Bepto ใหม่ช่วยเพิ่มประสิทธิภาพของกระบวนการขึ้น 25% ลดผลิตภัณฑ์ที่ไม่ตรงตามข้อกำหนดลง 60% และประหยัดค่าใช้จ่ายได้ $420,000 ต่อปี ผ่านการเพิ่มผลผลิตและลดของเสีย.

สรุปการคำนวณประวัติย่อ

ประเภทการใช้งาน	สูตร	ข้อควรพิจารณาหลัก	ช่วงค่า CV ทั่วไป
แก๊ส (ไม่ถูกบีบอัด)	Q = 963×Cv×√(ΔP×P₁/T×SG)	อุณหภูมิ, ความสามารถในการบีบอัด	0.1-50
แก๊ส (ติดขัด)	Q = 417×Cv×P₁×√(1/T×SG)	อัตราส่วนความดันวิกฤต	0.1-50
ของเหลว	Q = Cv×√(ΔP/SG)	ความหนืด, การเกิดโพรงอากาศ	0.5-100
ไอน้ำ	W = 2.1×Cv×P₁×√(ΔP/P₁)	เงื่อนไขความอิ่มตัว	1-200
สองเฟส	สมการที่ถูกแก้ไข	การกระจายเฟส	แปรผัน

ค่า CV ที่พบบ่อยคืออะไรและเปรียบเทียบกันอย่างไรระหว่างวาล์วแต่ละประเภท?

วาล์วประเภทต่างๆ มีลักษณะ Cv ที่แตกต่างกันตามการออกแบบภายใน รูปทรงของเส้นทางการไหล และวัตถุประสงค์การใช้งาน ทำให้การเลือกประเภทวาล์วมีความสำคัญอย่างยิ่งต่อประสิทธิภาพการทำงานที่ดีที่สุด.

ค่า Cv ทั่วไปมีช่วงตั้งแต่ 0.05 สำหรับวาล์วเข็มขนาดเล็กไปจนถึงมากกว่า 1000 สำหรับวาล์วผีเสื้อขนาดใหญ่ โดยทั่วไปแล้ววาล์วบอลจะให้ความสูงของ Cv ต่อหน่วยขนาด (Cv = 25-30 × เส้นผ่านศูนย์กลางท่อ²) สูงที่สุด ตามด้วยวาล์วผีเสื้อ (Cv = 20-25 × เส้นผ่านศูนย์กลาง²)และวาล์วลูกโลกที่ให้ค่า Cv ต่ำกว่าแต่ควบคุมได้ดีกว่า (Cv = 10-15 × เส้นผ่านศูนย์กลาง²).

ค่า Cv ตามประเภทของวาล์ว

คุณสมบัติ Cv ของวาล์วลูกบอล

วาล์วลูกบอลให้ปริมาณการไหลที่ยอดเยี่ยมเนื่องจากการออกแบบที่ตรงผ่าน:

ขนาด (นิ้ว)	ประวัติการทำงานทั่วไป	พอร์ตเต็ม Cv	พอร์ต Cv ลดลง	การประยุกต์ใช้
1/4 นิ้ว	2-4	4.5	2.5	ระบบนิวเมติกขนาดเล็ก
1/2 นิ้ว	8-12	14	8	วงจรนิวเมติกขนาดกลาง
3/4 นิ้ว	18-25	28	18	แอปพลิเคชันอุตสาหกรรมมาตรฐาน
1 นิ้ว	35-45	50	30	ระบบนิวเมติกขนาดใหญ่
2 นิ้ว	120-180	200	120	การใช้งานที่ต้องการอัตราการไหลสูง
4 นิ้ว	400-600	800	400	ระบบโรงงานอุตสาหกรรม

คุณสมบัติ Cv ของวาล์วลูกโลก

วาล์วลูกโลกให้การควบคุมที่เหนือกว่าแต่มีค่า Cv ต่ำกว่า:

ขนาด (นิ้ว)	มาตรฐาน Cv	Cv ความจุสูง	ช่วงควบคุม	แอปพลิเคชันที่ดีที่สุด
1/2 นิ้ว	3-6	8-10	50:1	การควบคุมอย่างแม่นยำ
3/4 นิ้ว	8-12	15-18	50:1	การควบคุมการไหล
1 นิ้ว	15-25	30-35	50:1	การควบคุมกระบวนการ
2 นิ้ว	60-100	120-150	50:1	ระบบควบคุมขนาดใหญ่
4 นิ้ว	200-350	400-500	50:1	กระบวนการอุตสาหกรรม

คุณสมบัติ Cv ของวาล์วผีเสื้อ

วาล์วผีเสื้อปรับสมดุลระหว่างความสามารถในการไหลกับความสามารถในการควบคุม:

ขนาด (นิ้ว)	Wafer Style Cv	ลูกปืนล้อแบบลูกเบี้ยว	ประสิทธิภาพสูง Cv	การใช้งานทั่วไป
2 นิ้ว	80-120	90-130	150-200	ระบบปรับอากาศและระบายอากาศ
4 นิ้ว	300-450	350-500	600-800	อุตสาหกรรมการผลิต
6 นิ้ว	650-900	750-1000	1200-1500	ระบบไหลขนาดใหญ่
8 นิ้ว	1100-1500	1300-1700	2000-2500	โรงงานอุตสาหกรรม
12 นิ้ว	2500-3500	3000-4000	5000-6000	ท่อส่งหลัก

ข้อมูลจำเพาะของวาล์วนิวเมติก Cv

วาล์วควบคุมทิศทาง

วาล์วทิศทางนิวเมติกมีลักษณะเฉพาะของ Cv:

ขนาดวาล์ว	ขนาดพอร์ต	ประวัติการทำงานทั่วไป	กำลังการไหล (SCFM)	การประยุกต์ใช้
1/8 นิ้ว NPT	1/8 นิ้ว	0.15-0.3	15-30	กระบอกขนาดเล็ก
1/4 นิ้ว NPT	1/4 นิ้ว	0.8-1.5	80-150	กระบอกขนาดกลาง
3/8 นิ้ว NPT	3/8 นิ้ว	2.0-3.5	200-350	กระบอกขนาดใหญ่
1/2″ NPT	1/2 นิ้ว	4.0-7.0	400-700	ระบบไหลสูง
3/4 นิ้ว NPT	3/4 นิ้ว	8.0-15.0	800-1500	การใช้งานในอุตสาหกรรม

วาล์วควบคุมการไหล

วาล์วควบคุมการไหลแบบนิวแมติกสำหรับการปรับความเร็ว:

ประเภท	ช่วงขนาด	ช่วงประวัติ	อัตราส่วนการควบคุม	การประยุกต์ใช้
วาล์วเข็ม	1/8 นิ้ว - 1/2 นิ้ว	0.05-2.0	100:1	การควบคุมความเร็วที่แม่นยำ
วาล์วลูกบอล	1/4 นิ้ว - 2 นิ้ว	0.5-50	20:1	การควบคุมการไหลแบบเปิด/ปิด
สัดส่วน	1/4 นิ้ว - 1 นิ้ว	0.2-15	50:1	การควบคุมการไหลแบบแปรผัน
เซอร์โววาล์ว	1/8 นิ้ว - 3/4 นิ้ว	0.1-8.0	1000:1	การควบคุมความแม่นยำสูง

การวิเคราะห์เปรียบเทียบประวัติย่อ

การจัดอันดับความสามารถในการไหล

จากค่าสูงสุดไปต่ำสุด Cv ต่อขนาด:

1. วาล์วลูกบอล: การไหลสูงสุด, การจำกัดน้อยที่สุด
2. วาล์วผีเสื้อ: การไหลที่ดีพร้อมความสามารถในการควบคุม
3. วาล์วประตู: การไหลสูงเมื่อเปิดเต็มที่
4. วาล์วแบบปลั๊ก: ความสามารถในการไหลปานกลาง
5. วาล์วลูกโลก: กระแสไหลต่ำ, ควบคุมได้ดีเยี่ยม
6. วาล์วเข็ม: การไหลที่น้อยที่สุด การควบคุมที่แม่นยำ

ความสามารถในการควบคุมเทียบกับกำลังการไหล

ประเภทวาล์ว	กำลังการไหล	การควบคุมความแม่นยำ	ช่วงการวัด	กรณีการใช้งานที่ดีที่สุด
ลูกบอล	ยอดเยี่ยม	แย่	5:1	การใช้งานเปิด/ปิด
ผีเสื้อ	ดีมาก	ดี	25:1	การจำกัดการให้บริการ
โลก	ดี	ยอดเยี่ยม	50:1	การควบคุมแอปพลิเคชัน
เข็ม	แย่	ยอดเยี่ยม	100:1	การปรับละเอียด

ปัจจัยที่มีผลต่อค่า Cv

พารามิเตอร์การออกแบบ

• เส้นผ่านศูนย์กลางของพอร์ต: ท่าเรือขนาดใหญ่ขึ้นทำให้ค่า Cv เพิ่มขึ้น
• เส้นทางการไหล: เส้นทางตรงช่วยเพิ่มค่า Cv สูงสุด
• เรขาคณิตภายใน: รูปทรงที่เรียบง่ายช่วยลดการสูญเสีย
• วาล์ว ทริม: ส่วนประกอบภายในมีผลต่อการไหล

เงื่อนไขการดำเนินงาน

• ตำแหน่งวาล์ว: Cv จะแปรผันตามเปอร์เซ็นต์การเปิด
• อัตราส่วนความดัน: อัตราส่วนสูงอาจทำให้การไหลติดขัด
• คุณสมบัติของของไหล: ผลกระทบของความหนืดและความหนาแน่น
• ผลกระทบจากการติดตั้ง: ผลกระทบต่อการกำหนดค่าท่อ

แนวทางการคัดเลือกประวัติย่อ

การคัดเลือกตามการประยุกต์ใช้

ลำดับความสำคัญสูง

• เลือกวาล์วลูกบอลหรือวาล์วผีเสื้อ
• ขยายขนาดพอร์ตให้สูงสุด
• ลดการสูญเสียแรงดัน
• พิจารณาการออกแบบแบบเต็มพอร์ต

ลำดับความสำคัญในการควบคุม:

• เลือกวาล์วลูกโลกหรือวาล์วเข็ม
• เพิ่มประสิทธิภาพการครอบคลุมระยะทาง
• พิจารณาการตอบสนองของแอคชูเอเตอร์
• วางแผนสำหรับการวางตำแหน่งที่แม่นยำ

การเปรียบเทียบประวัติการทำงานในโลกจริง

เมื่อสามเดือนที่แล้ว ฉันได้ช่วยเดวิด โรดริเกซ วิศวกรซ่อมบำรุงที่โรงงานแปรรูปอาหารในลอสแอนเจลิส รัฐแคลิฟอร์เนีย ระบบลำเลียงแบบใช้ลมของเขาประสบปัญหาอัตราการลำเลียงวัสดุไม่เพียงพอเนื่องจากปริมาณอากาศไม่เพียงพอ วาล์วทรงกลมที่มีอยู่มีค่า Cv อยู่ที่ 12 แต่การใช้งานต้องการค่า Cv 45 เพื่อให้ได้ประสิทธิภาพที่ดีที่สุด วาล์วทรงกลมที่เน้นการควบคุมได้สร้างข้อจำกัดมากเกินไปในการใช้งานที่ต้องการการไหลสูงเราได้เปลี่ยนเป็นวาล์วลูกบอล Bepto ที่มีขนาดเหมาะสมและได้รับการจัดอันดับที่ 50 Cv ซึ่งให้ความสามารถในการไหลที่จำเป็นในขณะที่ยังคงควบคุมได้อย่างเพียงพอผ่านตัวกระตุ้นอัตโนมัติ การอัปเกรดนี้เพิ่มอัตราการลำเลียงขึ้น 60% ลดความต้องการแรงดันระบบลง 20% และประหยัด $190,000 ต่อปีจากการเพิ่มประสิทธิภาพการผลิตและการใช้พลังงาน.

ข้อได้เปรียบของวาล์ว Bepto Cv

ช่วงครอบคลุมอย่างครบถ้วน

• ตัวเลือก CV ที่หลากหลาย: 0.05 ถึง 1000+ Cv พร้อมใช้งาน
• หลายประเภทของวาล์ว: ลูกบอล, ลูกโลก, ผีเสื้อ, และการออกแบบพิเศษ
• โซลูชันที่ปรับแต่งตามความต้องการ: ค่า Cv ที่ถูกออกแบบมาสำหรับการใช้งานเฉพาะ
• การตรวจสอบประสิทธิภาพ: ได้รับการทดสอบและรับรองค่า Cv

การสนับสนุนทางเทคนิค

• บริการคำนวณประวัติย่อ: บริการช่วยเลือกขนาดและแนะนำสินค้าฟรี
• การวิเคราะห์การสมัคร: การประเมินความต้องการการไหลโดยผู้เชี่ยวชาญ
• การรับประกันประสิทธิภาพ: ประวัติการทำงานที่ตรวจสอบได้ในแอปพลิเคชันของคุณ
• การสนับสนุนอย่างต่อเนื่อง: ความช่วยเหลือทางเทคนิคตลอดวงจรชีวิตของผลิตภัณฑ์

ตารางสรุปค่า Cv

หมวดหมู่ของวาล์ว	ช่วงขนาด	ช่วงประวัติ	อัตราส่วนการควบคุม	การใช้งานหลัก
ขนาดเล็กนิวเมติก	1/8 นิ้ว - 1/2 นิ้ว	0.05-5.0	10-100:1	การควบคุมกระบอกสูบ
อุตสาหกรรมขนาดกลาง	1/2 นิ้ว - 2 นิ้ว	5.0-200	20-50:1	ระบบการประมวลผล
ระบบขนาดใหญ่	2 นิ้ว - 12 นิ้ว	200-6000	10-25:1	การกระจายพืช
การควบคุมเฉพาะทาง	1/4 นิ้ว - 4 นิ้ว	0.1-500	50-1000:1	การใช้งานที่ต้องการความแม่นยำสูง

การเข้าใจค่า Cv และความสัมพันธ์กับประเภทของวาล์วช่วยให้สามารถเลือกใช้งานได้อย่างเหมาะสมที่สุดเพื่อประสิทธิภาพสูงสุดของระบบและความคุ้มค่าในการลงทุน.

บทสรุป

ค่าสัมประสิทธิ์การไหล Cv เป็นพารามิเตอร์พื้นฐานสำหรับการเลือกวาล์วและการออกแบบระบบ โดยความเข้าใจและการประยุกต์ใช้อย่างถูกต้องจะนำไปสู่การปรับปรุงประสิทธิภาพ ประสิทธิผล และความคุ้มค่าในการใช้งานระบบนิวแมติกและระบบของไหลได้อย่างมีนัยสำคัญ.

คำถามที่พบบ่อยเกี่ยวกับสัมประสิทธิ์การไหล Cv

1. เข้าใจแนวคิดของน้ำหนักจำเพาะ ซึ่งเป็นปริมาณที่ไม่มีหน่วยที่เปรียบเทียบความหนาแน่นของสารกับสารอ้างอิง. ↩

2. สำรวจมาตรฐาน ANSI/ISA-75.01 ซึ่งให้สมการที่ได้รับการยอมรับในอุตสาหกรรมสำหรับการทำนายการไหลของของไหลผ่านวาล์วควบคุม. ↩

3. เรียนรู้เกี่ยวกับการไหลแบบคอขวด (การไหลโซนิค) ซึ่งเป็นสภาวะจำกัดที่ความเร็วของของไหลที่อัดตัวได้ถึงความเร็วของเสียง. ↩

4. ค้นพบ Reynolds Number, ตัวเลขที่ไม่มีมิติที่สำคัญในกลศาสตร์ของไหล ซึ่งใช้ทำนายรูปแบบการไหลในสถานการณ์การไหลของของไหลที่แตกต่างกัน. ↩
