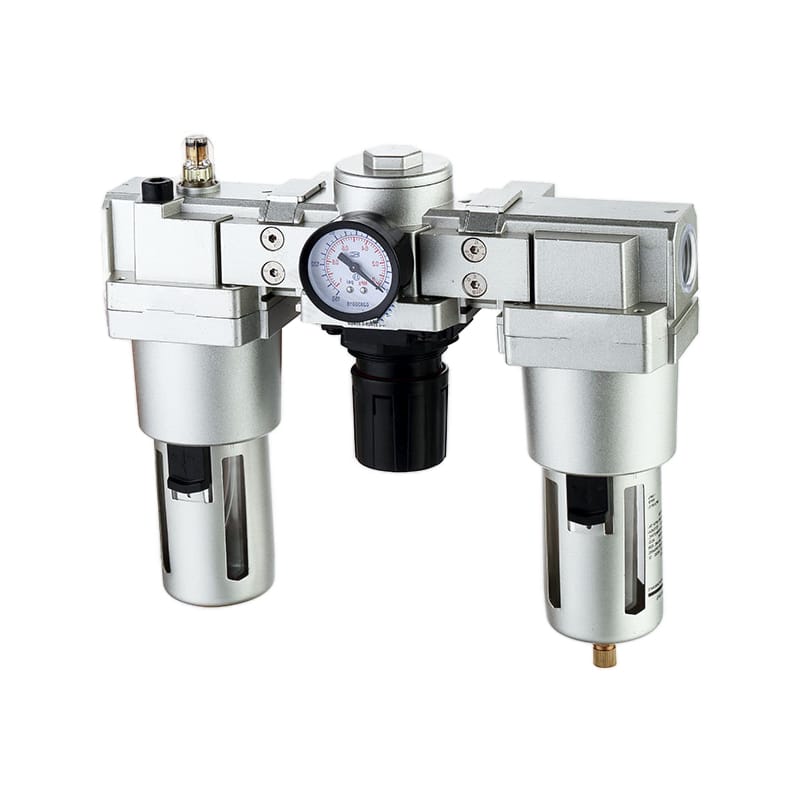

ชุด FRL มีความสำคัญเพราะควบคุมสภาพและแรงดันขณะไหลของลมที่ส่งไปยังวาล์ว กระบอกสูบ กริปเปอร์ และเครื่องมือลมทุกตัวในแขนงปลายทาง แอคชูเอเตอร์เสียหนึ่งตัวทำให้หยุดเพียงหนึ่งการเคลื่อนไหว แต่ไส้กรองอุดตัน เรกูเลเตอร์ไม่เสถียร หรือนโยบายหล่อลื่นไม่ถูกต้องอาจรบกวนสถานีนิวเมติกทั้งชุดพร้อมกัน

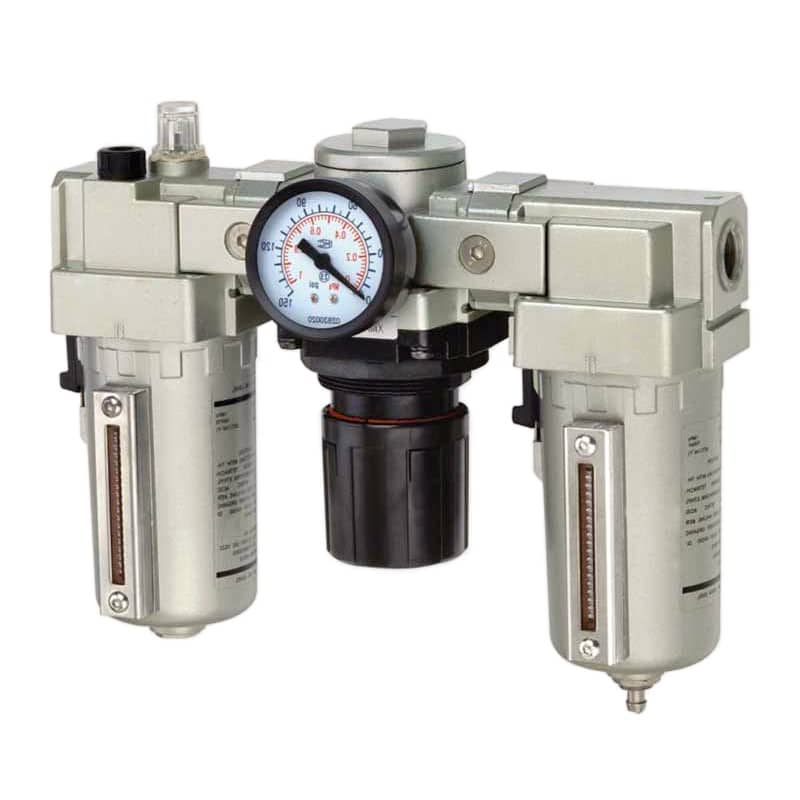

ไม่ได้หมายความว่าทุกเครื่องต้องใช้ชุดกรอง-ปรับแรงดัน-จ่ายน้ำมันแบบ 3 ชิ้น หลายงานใช้เพียงชุด FR โดยไม่มีตัวจ่ายน้ำมัน คำถามที่ควรถามให้เฉพาะเจาะจงคือ ชุดเตรียมลม ณ จุดใช้งานสามารถจ่ายคุณภาพลม แรงดัน และอัตราการไหลสูงสุดที่ต้องการในรอบทำงานจริงของเครื่องได้หรือไม่
ประเด็นสำคัญ
- ISO 8573-1 จัดชั้นความบริสุทธิ์ของลมอัดตามอนุภาค น้ำ และน้ำมัน
- CAGI ระบุว่าระบบที่ออกแบบดีควรมีแรงดันตกทั้งหมดไม่เกิน 10%
- วิเคราะห์ FRL ขณะอัตราการไหลสูงสุดก่อนเปลี่ยนชิ้นส่วนปลายทาง
บทความนี้มุ่งที่การวิเคราะห์ ลำดับความสำคัญในการบำรุงรักษา และเหตุผลในการอัปเกรด สำหรับนิยามชิ้นส่วนและหลักเลือกทั่วไป โปรดดู คู่มือชุดปรับปรุงคุณภาพลม FRL
เหตุใด FRL หนึ่งชุดจึงส่งผลต่อสถานีนิวเมติกทั้งสถานี
FRL หนึ่งชุดส่งผลต่อทั้งสถานีได้ เพราะ ISO 8573-1 จัดความบริสุทธิ์ของลมอัดตามสิ่งปนเปื้อนหลัก 3 กลุ่ม ได้แก่ อนุภาค น้ำ และน้ำมัน ชุดเตรียมลมเฉพาะจุดยังกำหนดแรงดันปลายทาง ดังนั้นข้อจำกัดหรือความขัดข้องในการควบคุมเพียงจุดเดียวจึงเปลี่ยนทั้งคุณภาพลมและสมรรถนะของแอคชูเอเตอร์ได้ (ISO 8573-1, 2010)
ไส้กรองดักอนุภาคตามขนาดที่กำหนดและแยกของเหลวปริมาณมาก เรกูเลเตอร์ลดและควบคุมแรงดัน ส่วนตัวจ่ายน้ำมันจะจ่ายละอองน้ำมันเข้าสู่ลมปลายทางเมื่องานนั้นต้องการ ชิ้นส่วนเหล่านี้อยู่ก่อนวาล์วและแอคชูเอเตอร์ของเครื่อง จึงมีขอบเขตผลกระทบจากความขัดข้องกว้าง
FRL ไม่ได้ใช้แทนเครื่องทำลมแห้งในห้องคอมเพรสเซอร์ ไส้กรองท่อเมน ขนาดท่อที่ถูกต้อง หรือระบบระบายน้ำ แต่เป็นจุดควบคุมเฉพาะที่ขั้นสุดท้าย หากอุปกรณ์ปลายทางหลายตัวช้าลง ฝืด เปียก หรือทำงานไม่สม่ำเสมอพร้อมกัน ให้ตรวจทางลมที่ใช้ร่วมกันก่อนสรุปว่าหลายชิ้นส่วนเสียพร้อมกัน
ความแตกต่างที่มีประโยชน์ที่สุดในการวิเคราะห์คือ ความขัดข้องร่วมกับความขัดข้องเฉพาะจุด เมื่อทุกการเคลื่อนไหวที่รับลมจาก FRL เดียวกันเปลี่ยนพร้อมกัน ให้ตรวจไส้กรอง เรกูเลเตอร์ วาล์วตัดลม ข้อต่อ และแขนงจ่ายร่วม เมื่อเปลี่ยนเพียงการเคลื่อนไหวเดียว ให้ไล่ไปยังวาล์ว ท่อ วาล์วควบคุมอัตราการไหล แอคชูเอเตอร์ โหลด และทางระบายของวงจรนั้น
รูปแบบความขัดข้องของ FRL ที่ต้องรีบตรวจ
ควรรีบจัดการไส้กรองที่รับสิ่งสกปรกเต็มเมื่อแรงดันต่างถึง 5-7 psig ซึ่งเป็นเกณฑ์เปลี่ยนทั่วไปในเอกสารแรงดันตกของ CAGI ไส้กรองที่ฉีกอาจแสดงอาการตรงข้าม คือแรงดันต่างลดลงทันทีพร้อมปล่อยสิ่งปนเปื้อนไปปลายทาง ดังนั้นค่าต่ำอย่างเดียวไม่ได้พิสูจน์ว่าไส้กรองปกติ (CAGI, 2026)
| ความขัดข้องของ FRL | หลักฐานที่ต้องเก็บ | อาการปลายทางที่เป็นไปได้ | การดำเนินการแรก |
|---|---|---|---|
| ไส้กรองอุดตัน | แรงดันก่อนและหลังไส้กรองขณะอัตราการไหลสูงสุด | กระบอกช้า แรงดันเรกูเลเตอร์ตก รอบงานยาว | เปรียบเทียบแรงดันต่างกับขีดจำกัดผู้จำหน่าย |
| ไส้กรองฉีกหรือลมไหลอ้อม | แรงดันต่างลดทันที มีสิ่งสกปรกปลายทาง | สปูลฝืด ซีลเป็นรอย รูเล็กอุดตัน | แยกพลังงาน ตรวจ และเปลี่ยนไส้กรอง |
| ชุดระบายน้ำคอนเดนเสทเสีย | ระดับของเหลวสูงขึ้น มีน้ำหลังถ้วย | กัดกร่อน วาล์วทำงานผิดปกติ น้ำแข็งในอากาศเย็น | ซ่อมชุดระบายและตรวจเครื่องทำลมแห้ง |
| เรกูเลเตอร์เล็กเกิน | แรงดันนิ่งขณะพัก แต่ตกมากเมื่อมีการไหล | แคลมป์แรงไม่พอ ความเร็วไม่สม่ำเสมอ | ตรวจกราฟการไหล แรงดันขาเข้า และความต้องการสูงสุด |
| แรงดันเรกูเลเตอร์คืบสูงขึ้น | แรงดันขาออกเพิ่มเมื่อไม่มีการใช้งาน | แรงมากเกิน รั่ว กระแทกปลายชักรุนแรง | ตรวจบ่าวาล์วและรูปแบบระบายแรงดัน |
| นโยบายหล่อลื่นไม่ถูกต้อง | พบคราบน้ำมันโดยไม่คาดหมายหรือรอยสึกจากแห้ง | ปนเปื้อนหรือเครื่องมือลมสึกเร็ว | ทำตามคู่มืออุปกรณ์ปลายทางทุกตัว |
ก่อนเปิดถ้วย FRL หรือถอดเรกูเลเตอร์ ให้ปฏิบัติตามขั้นตอนควบคุมพลังงานของสถานที่ OSHA 29 CFR 1910.147 รวมพลังงานนิวเมติกไว้โดยชัดเจน และกำหนดให้ระบายหรือทำให้พลังงานสะสมหรือคงค้างปลอดภัยระหว่างงานซ่อมที่อยู่ในขอบเขต (OSHA, 2026)
อย่าใช้ทางบายพาสเป็นวิธีเดินผลิตตามปกติ เพราะอาจคืนแรงดันได้แต่ส่งลมที่ไม่ผ่านการปรับปรุงไปปลายทาง หากต้องรักษาความต่อเนื่อง ทางบายพาสต้องมีเส้นทางปรับปรุงลมที่ออกแบบไว้ ขั้นตอนแยกพลังงาน และการตรวจรับ ไม่ใช่เพียงเปิดท่อเลี่ยงชิ้นส่วนที่เสีย
ควรวิเคราะห์ FRL อย่างไรก่อนเปลี่ยนกระบอกหรือวาล์ว
CAGI ระบุว่าระบบลมอัดที่ออกแบบดีควรมีแรงดันตกจากทางออกคอมเพรสเซอร์ถึงจุดใช้งานใด ๆ ไม่เกิน 10% สำหรับการวิเคราะห์ FRL ให้แบ่งค่ารวมนี้เป็นช่วงที่วัดได้และบันทึกแรงดันขณะเครื่องกำลังทำรอบที่ก่อให้เกิดอาการ ไม่ใช่วัดเฉพาะขณะพัก (CAGI, 2026)
แรงดันตก คือการสูญเสียแรงดันที่ใช้งานได้ระหว่างสองจุดขณะลมไหลผ่านข้อจำกัด ไม่ใช่สิ่งเดียวกับการรั่ว แม้การรั่วมากจะลดแรงดันระบบและเพิ่มความสูญเสียที่สังเกตระหว่างรอบผลิตได้
เกจขณะนิ่งอาจดูปกติเพราะลมไหลน้อย เมื่อหลายกระบอกยืดพร้อมกันหรือวงจรเป่าลมเปิด อัตราการไหลเพิ่มและข้อจำกัดจะแสดงเป็นแรงดันสูญเสีย ควรวัดอะไร ใช้เกจหรือเซ็นเซอร์แรงดันที่ซิงโครไนซ์กัน ณ ทางเข้า FRL ทางออก FRL และทางเข้าแอคชูเอเตอร์หรือวาล์วสำคัญ
ตัวอย่าง หากทางเข้าคงที่ 90 psig แต่ทางออกตกจาก 85 เหลือ 72 psig ระหว่างรอบแคลมป์ ความสูญเสียไดนามิกจำนวนมากเกิดคร่อม FRL หากเกจทั้งสองตกเท่ากัน ข้อจำกัดหรือปัญหาความจุหลักน่าจะอยู่ต้นทาง
- ทำให้อาการเกิดซ้ำภายใต้โหลดการผลิตปกติ
- บันทึกแรงดันขาเข้าและขาออกขณะพัก
- บันทึกจุดเดิมขณะอัตราการไหลสูงสุด
- คำนวณแรงดันต่างคร่อม FRL ระหว่างเหตุการณ์
- ย้ายเกจด้านปลายทางเพื่อแยกความสูญเสียของสาย วาล์ว แมนิโฟลด์ และข้อต่อ
- ทดสอบซ้ำหลังซ่อมโดยไม่เปลี่ยนหลายตัวแปรพร้อมกัน
| สิ่งที่สังเกต | สิ่งที่บ่งชี้ | ตรวจต่อไป |
|---|---|---|
| แรงดันขาเข้าและขาออกตกพร้อมกัน | ท่อเมน แขนง ถังพัก หรือความต้องการพร้อมกันที่ต้นทาง | วัดย้อนขึ้นไปต้นทาง |
| ขาเข้าคงที่ ขาออกตก | FRL อุดตันหรือเรกูเลเตอร์จำกัดการไหล | แรงดันต่างไส้กรองและกราฟการไหลเรกูเลเตอร์ |
| ทางออก FRL คงที่ แต่ทางเข้าแอคชูเอเตอร์ตก | ท่อ คัปเปลอร์ วาล์ว หรือแมนิโฟลด์ปลายทางอุดตัน | ย้ายเกจไล่ไปตามวงจร |
| แรงดันคงที่ แต่การเคลื่อนไหวยังอ่อน | โหลด แรงเสียดทานซีล ทางระบายอุดตัน หรือกลไกติดขัด | ตรวจแอคชูเอเตอร์และกลไก |
การวิเคราะห์แรงดันได้ผลดีที่สุดเมื่อคิดเป็นโจทย์ลบ วัดความสูญเสียทีละช่วง การเปลี่ยนกระบอกเพราะเกจเรกูเลเตอร์ตกเป็นการปนสาเหตุกับอาการ แต่การวัดแต่ละช่วงแสดงว่าแรงดันใช้งานสูญหายที่ใดจริง
ใช้เครื่องคำนวณด้านล่างประเมินความสูญเสียในท่อแขนงตรงและข้อต่อ ก่อนเปรียบเทียบค่าประเมินกับแรงดันต่าง FRL ที่วัดได้ เครื่องมือนี้ไม่ได้จำลองไส้กรองภายใน FRL หรือกราฟการไหลของเรกูเลเตอร์ การเลือกขั้นสุดท้ายจึงยังต้องอ้างข้อมูลผู้ผลิตและทดสอบรอบจริง
สำหรับลำดับแยกปัญหาที่ละเอียดขึ้น โปรดดู คู่มือวิเคราะห์แรงดันตกในระบบนิวเมติก และคู่มือ ความผันผวนของแรงดันระหว่างรอบเครื่อง
FRL แก้อะไรได้ และอะไรต้องใช้เครื่องทำลมแห้ง
ISO 8573-1 แยกอนุภาค น้ำ และน้ำมันเป็นชั้นความบริสุทธิ์คนละประเภท ดังนั้นค่าไมครอนค่าเดียวไม่สามารถกำหนดคุณภาพลมทั้งหมดได้ ไส้กรอง ณ จุดใช้งานกำจัดของแข็งตามขนาดและของเหลวปริมาณมากได้ แต่ต้องใช้เครื่องทำลมแห้งเมื่องานต้องควบคุม pressure dew point (ISO 8573-1, 2010)
Pressure dew point หรือจุดน้ำค้างภายใต้แรงดัน คืออุณหภูมิที่ไอน้ำเริ่มควบแน่น ณ แรงดันลมอัดที่ระบุ ถ้วยกรองใสขณะตรวจไม่ได้พิสูจน์ว่าไอน้ำจะยังเป็นก๊าซที่ตำแหน่งปลายทางซึ่งเย็นที่สุด
| ความต้องการ | สิ่งที่ FRL ช่วยได้ | สิ่งที่อาจยังต้องใช้ |
|---|---|---|
| กำจัดเศษสนิมท่อและอนุภาคขนาดใหญ่ | ไส้กรองอนุภาค | การกรองหลายขั้นที่ละเอียดขึ้นสำหรับชั้นเข้มงวด |
| แยกน้ำของเหลวที่สะสม | ถ้วยและชุดระบาย | เครื่องทำลมแห้งขนาดเหมาะสมเพื่อควบคุมไอน้ำ |
| ลดละอองน้ำมัน | ขั้น coalescing เมื่อกำหนด | ถ่านกัมมันต์หรือการปรับปรุงเฉพาะกระบวนการสำหรับไอน้ำมัน |
| ตั้งแรงดันเครื่อง | เรกูเลเตอร์ | แรงดันต้นทางและความสามารถจ่ายลมในแขนงที่เพียงพอ |
| ป้องกันแรงกระชากเมื่อเริ่มเดินเครื่อง | โมดูล soft-start และ dump ที่เลือกเพิ่มได้ | การออกแบบและยืนยันความปลอดภัยเฉพาะเครื่อง |
Festo อธิบายว่าระดับการกรองมาตรฐานของ filter-regulator คือ 40 และ 5 micrometers และควรจัดการกรองละเอียดเป็นลำดับขั้นเพื่อหลีกเลี่ยงการรับสิ่งสกปรกเร็วและแรงดันตกมากเกิน (Festo, 2026) ไส้กรองที่ละเอียดกว่าไม่ได้ดีกว่าเสมอหากงานไม่ต้องการ
หากพบของเหลวในถ้วยเฉพาะจุดซ้ำ ๆ ให้ถือเป็นหลักฐาน ไม่ใช่ข้อพิสูจน์ว่าถ้วยเล็กเกิน ตรวจ pressure dew point ทางออกเครื่องทำลมแห้ง การทำงานชุดระบาย อุณหภูมิท่อ การจัดท่อดักน้ำ และฤดูกาล คู่มือ pressure dew point อธิบายว่าเหตุใดต้องจับคู่การควบคุมไอน้ำกับส่วนที่เย็นที่สุดของระบบ
สำหรับการควบคุมละอองน้ำมันและอนุภาคละเอียด ให้เปรียบเทียบข้อกำหนดงานกับ คู่มือไส้กรอง coalescing อย่าอ้างชั้น ISO จนกว่าจะกำหนดชุดปรับปรุงทั้งหมดและจุดวัดชัดเจน
ระบบนิวเมติกทุกระบบต้องมีตัวจ่ายน้ำมันหรือไม่
ไม่จำเป็น ตระกูลชุดบริการแบบโมดูลาร์ของ Festo ระบุหน้าที่ที่เลือกได้อย่างน้อย 8 รายการ รวมไส้กรอง เรกูเลเตอร์ เครื่องทำลมแห้ง วาล์ว soft-start เซ็นเซอร์ และตัวจ่ายน้ำมัน แสดงว่าต้องประกอบระบบเตรียมลมตามงาน ไม่ใช่ถือเป็นชุดสามชิ้นตายตัว (Festo, 2026)
ตัวจ่ายน้ำมันเหมาะเมื่อคู่มือเครื่องมือลมหรือชิ้นส่วนปลายทางกำหนดให้จ่ายละอองน้ำมันต่อเนื่อง แต่อาจไม่เหมาะกับกระบอกและวาล์วที่หล่อลื่นจากโรงงาน อุปกรณ์อิเล็กทรอนิกส์ สี กระบวนการสัมผัสอาหาร ห้องสะอาด หรือทางระบายที่ห้ามมีน้ำมันปนเปื้อน
ตรวจประเด็นต่อไปนี้ก่อนเพิ่มหรือถอดตัวจ่ายน้ำมัน:
- คู่มืออุปกรณ์ปลายทางทุกตัวอนุญาตน้ำมันชนิดเดียวกันและวิธีจ่ายเดียวกันหรือไม่
- เคยจ่ายน้ำมันเข้าแขนงนี้แล้วหรือไม่
- น้ำมันไปถึงอุปกรณ์ได้หรือไม่ ณ อัตราการไหลและระยะท่อจริง
- น้ำมันในลมระบายอาจปนเปื้อนผลิตภัณฑ์ เซ็นเซอร์ พื้นที่ทำงาน หรือกระบวนการหรือไม่
- มีการเติม ปรับ และตรวจตัวจ่ายน้ำมันตามแผนบำรุงรักษาที่กำหนดหรือไม่
ตัวจ่ายน้ำมันที่ว่างเสมอไม่ได้พิสูจน์ว่าไม่ต้องหล่อลื่น อาจสะท้อนการบำรุงรักษาที่ถูกละเลยหรือการระบุชุดผิด ต้องตรวจข้อกำหนดอุปกรณ์ปลายทางก่อนเปลี่ยนวงจร
เกณฑ์บำรุงรักษาใดสำคัญกว่าปฏิทิน
CAGI ให้เกณฑ์ไส้กรองทั่วไป 2 ข้อ ได้แก่ เปลี่ยนเมื่อแรงดันต่าง 5-7 psig หรืออย่างน้อยทุก 6 เดือน ขีดจำกัดของผู้ผลิตและข้อกำหนดคุณภาพลมของสถานที่ยังเป็นตัวควบคุม และตัวชี้แรงดันต่างบอกข้อจำกัดการไหล ไม่ใช่การวัดความสะอาดโดยตรง (CAGI, 2026)
เส้นทางตรวจบำรุงควรเก็บค่าที่วัดได้ ไม่ใช่เพียงเครื่องหมายตรวจ บันทึกแรงดันขาเข้าและขาออก FRL ระหว่างรอบที่เกิดปัญหา ระดับของเหลวในถ้วย การทำงานของชุดระบาย วันที่ซ่อมไส้กรอง ค่าตั้งเรกูเลเตอร์ และหลักฐานที่พบปลายทาง
| รายการตรวจ | เกณฑ์ | การแก้ไข |
|---|---|---|
| แรงดันต่างไส้กรอง | ขีดจำกัดผู้จำหน่ายหรือเกณฑ์ทั่วไป 5-7 psig ของ CAGI | เปลี่ยนไส้กรองและหาสาเหตุภาระสิ่งปนเปื้อน |
| แรงดันต่างลดทันที | ไส้กรองอาจฉีกหรือลมไหลอ้อม | ตรวจไส้กรองและความสะอาดปลายทาง |
| ของเหลวถึงระดับเตือนซ้ำ | ชุดระบายเสียหรือความชื้นต้นทางมากเกิน | ซ่อมชุดระบาย ตรวจเครื่องทำลมแห้งและท่อ |
| แรงดันเรกูเลเตอร์ตกขณะไหล | ปัญหาความจุหรือแรงดันขาเข้า | ตรวจอัตราการไหลสูงสุดและกราฟเรกูเลเตอร์ |
| แรงดันขาออกคืบสูงขึ้นที่อัตราการไหลศูนย์ | บ่าวาล์วเรกูเลเตอร์รั่ว | แยกพลังงานและซ่อมหรือเปลี่ยนเรกูเลเตอร์ |
| การใช้น้ำมันเปลี่ยน | ถ้วยว่าง อุดตัน หรืออัตราการไหลเปลี่ยน | ยืนยันชนิดน้ำมัน อัตราจ่าย และความจำเป็นของงาน |
หากซีลกระบอกเดิมเสียซ้ำ ให้เก็บชิ้นส่วนที่เสียและตรวจรูปแบบการสึก รอยขีด การกัดกร่อน การบวม และรอยถูแบบแห้งชี้ไปคนละสาเหตุ ใช้ คู่มือซีลกระบอกอุตสาหกรรม เชื่อมโยงหลักฐานความเสียหายกับคุณภาพลม ความเข้ากันได้ของสารหล่อลื่น แนว และโหลด
สร้างเหตุผลในการอัปเกรด FRL ที่ตรวจสอบได้
สำหรับระบบใกล้ 100 psig เอกสาร DOE ประเมินว่าทุกครั้งที่เพิ่มแรงดันจ่ายคอมเพรสเซอร์ 2 psi การใช้พลังงานที่อัตราการไหลเต็มจะเพิ่มประมาณ 1% ค่าความสูญเสียที่วัดได้จึงมีประโยชน์กว่าคำกล่าวทั่วไปว่า FRL เกรดสูงจะประหยัดเงินจำนวนตายตัวเสมอ (กระทรวงพลังงานสหรัฐฯ, 2003)
สร้างข้อเสนอจากค่าฐานของโรงงาน วัดความสูญเสีย ระบุเหตุการณ์ผลิตที่ได้รับผล และเปรียบเทียบทางเลือกซ่อม เปลี่ยน และออกแบบใหม่ ตัวเลขระยะคืนทุน FRL แบบสากลไม่น่าเชื่อถือ เพราะราคาพลังงาน อัตราการไหล duty cycle ต้นทุนหยุดเครื่อง นโยบายอะไหล่ และความถี่เสียแตกต่างกันในแต่ละโรงงาน
กรณีธุรกิจ FRL ที่ดีต้องแยก ความสูญเสียที่หลีกเลี่ยงได้ ออกจาก การประหยัดพลังงาน ความสูญเสียที่หลีกเลี่ยงได้ครอบคลุมเวลาหยุด เศษเสีย แรงงาน และชิ้นส่วนเสียหายที่ยืนยันแล้ว การประหยัดพลังงานครอบคลุมการลดแรงดัน อัตราการไหล การรั่ว หรือกำลังคอมเพรสเซอร์ที่วัดได้ การแยกสองคอลัมน์ป้องกันการนับประโยชน์เดียวกันซ้ำ
| ข้อมูลกรณีธุรกิจ | แหล่งหลักฐาน | วิธีคำนวณมูลค่ารายปี |
|---|---|---|
| เวลาหยุดที่เกี่ยวกับ FRL | ใบงาน CMMS และบันทึกไลน์ | ชั่วโมง x contribution margin หรืออัตราหยุดที่ยืนยัน |
| อะไหล่ทดแทน | ประวัติจัดซื้อที่ผูกกับสาเหตุยืนยัน | ค่าอะไหล่เกี่ยวกับ FRL รายปี |
| แรงงานบำรุงรักษา | ชั่วโมงในใบงาน | ชั่วโมง x อัตราค่าแรงรวม |
| เศษเสียหรืองานแก้ | บันทึกคุณภาพที่ผูกกับแรงดันหรือการปนเปื้อน | จำนวนที่ได้รับผล x ต้นทุนต่อหน่วยที่ยืนยัน |
| พลังงานคอมเพรสเซอร์ | อัตราการไหล แรงดัน กำลัง และ duty ที่วัด | แบบจำลองพลังงานของสถานที่หรือการเปรียบเทียบมิเตอร์ |
| ต้นทุนโครงการ | ใบเสนอราคาผู้จำหน่ายและแผนติดตั้ง | ฮาร์ดแวร์ + แรงงาน + commissioning + อะไหล่ |
ใช้ ระยะคืนทุนอย่างง่าย = ต้นทุนติดตั้งโครงการ / เงินประหยัดรายปีที่ยืนยัน แต่ต้องแสดงสมมติฐานและช่วงความไว หากข้อเสนอพึ่งพาการลดความขัดข้อง ให้กำหนดว่าทีมจะยืนยันสาเหตุจาก FRL หลังติดตั้งอย่างไร
ก่อนขอใบเสนอราคา ให้ระบุช่วงแรงดันขาเข้า แรงดันขาออกที่ต้องการ อัตราการไหลสูงสุดและ duty cycle แรงดันตกที่ยอมรับได้ เป้าหมาย ISO 8573-1 ณ จุดวัดที่ระบุ ขนาดพอร์ตและท่อ วิธีระบายน้ำ วัสดุถ้วย สภาพแวดล้อม นโยบายหล่อลื่น และหน้าที่ด้านความปลอดภัย ข้อมูลนี้มีประโยชน์กว่าการขอ “FRL งานหนัก”
คำถามที่พบบ่อยเกี่ยวกับความน่าเชื่อถือของชุด FRL
จุดอ้างอิง 2 ข้อของ CAGI ตอบคำถาม FRL ได้หลายเรื่อง ได้แก่ แรงดันตกทั้งระบบไม่เกิน 10% ในระบบที่ออกแบบดี และแรงดันต่างไส้กรอง 5-7 psig เป็นเกณฑ์เปลี่ยนทั่วไป ข้อกำหนดเครื่องและขีดจำกัดผู้ผลิตอาจเข้มงวดกว่า จึงต้องตีความค่าที่วัดตามบริบท (CAGI, 2026)
เมื่อหลายกระบอกช้าลง FRL เป็นสาเหตุเสมอหรือไม่
ไม่ใช่ อาการร่วมทำให้ FRL และแขนงจ่ายเป็นผู้ต้องสงสัยหลัก แต่ท่อเมน ถังพัก การควบคุมคอมเพรสเซอร์ ความต้องการพร้อมกัน หรือทางระบายร่วมอาจเป็นสาเหตุได้ วัดแรงดันขาเข้าและขาออกระหว่างเหตุการณ์ แนวทาง 10% ของ CAGI ช่วยวางกรอบความสูญเสียรวม แต่ไม่ได้ระบุชิ้นส่วนเดียวโดยอัตโนมัติ
เลือก FRL จากขนาดพอร์ตที่ตรงกันได้หรือไม่
ไม่ได้ ขนาดพอร์ตไม่ได้ระบุความสามารถการไหล การตกของแรงดันเรกูเลเตอร์ แรงดันต่างไส้กรอง พฤติกรรมชุดระบาย หรือคุณภาพลม Festo ระบุว่าอุปกรณ์เตรียมลมขนาดเล็กเกินทำให้แรงดันผันผวนและลดอายุไส้กรอง ใช้อัตราการไหลสูงสุด กราฟแรงดัน ข้อกำหนดการกรอง และรอบเครื่องจริงก่อนยืนยันขนาด
ไส้กรองละเอียดกว่าปกป้องระบบได้ดีกว่าเสมอหรือไม่
ไม่ใช่ Festo ระบุขั้นกรอง 40 และ 5 micrometer ที่ใช้ทั่วไป และแนะนำการกรองแบบหลายขั้นเมื่อต้องการความสะอาดสูงขึ้น ไส้กรองที่ละเอียดเกินจำเป็นรับสิ่งสกปรกเร็วและเพิ่มแรงดันตก เริ่มจากข้อกำหนด ISO 8573-1 ณ จุดใช้งาน แล้วเลือกขั้นปรับปรุงที่ตอบโจทย์อย่างมีประสิทธิภาพ
FRL กำจัดน้ำทั้งหมดจากลมอัดได้หรือไม่
ไม่ได้ ถ้วยกรองแยกของเหลวปริมาณมาก แต่การควบคุมไอน้ำต้องใช้เครื่องทำลมแห้งที่เลือกตาม pressure dew point ที่ต้องการ ISO 8573-1 จัดน้ำเป็นหมวดความบริสุทธิ์แยกต่างหาก หากพบของเหลวที่เครื่องซ้ำ ให้ตรวจเครื่องทำลมแห้ง ชุดระบาย อุณหภูมิท่อ และการจัดระบบจ่าย
เปลี่ยน FRL ขณะที่ส่วนอื่นของโรงงานยังมีแรงดันได้อย่างปลอดภัยหรือไม่
ทำได้เฉพาะเมื่อมีระบบแยกที่ออกแบบทางวิศวกรรมและขั้นตอนควบคุมพลังงานของสถานที่ซึ่งทำให้งานปลอดภัย OSHA 1910.147 ครอบคลุมพลังงานนิวเมติกระหว่างซ่อม และกำหนดให้ระบายหรือทำให้พลังงานอันตรายที่สะสมปลอดภัย การปิดวาล์วควบคุมหรือกดหยุดฉุกเฉินเพียงอย่างเดียวอาจไม่แยกแรงดันคงค้าง
แหล่งข้อมูลและหมายเหตุการสืบค้น
- ISO 8573-1:2010 ลมอัด สิ่งปนเปื้อน และชั้นความบริสุทธิ์ ยืนยันฉบับเผยแพร่ปัจจุบันจากหน้า ISO สืบค้น 2026-07-14
- CAGI เอกสารทางเทคนิคเรื่องแรงดันตก สืบค้น 2026-07-14
- CAGI การทำงานกับลมอัด สืบค้น 2026-07-14
- กระทรวงพลังงานสหรัฐฯ การเพิ่มสมรรถนะระบบลมอัด สืบค้น 2026-07-14
- OSHA 29 CFR 1910.147 การควบคุมพลังงานอันตราย สืบค้น 2026-07-14
- Festo ชุดเตรียมลมทำงานอย่างไร สืบค้น 2026-07-14
- Festo ชุดบริการลมอัด สืบค้น 2026-07-14
- AutomationDirect พื้นฐานการเตรียมลม สืบค้น 2026-07-14
