Doğru boyutlandırmada tork, hareket süresi, çalışma basıncı, mil yükleri ve durdurma enerjisi birlikte kabul sınırları içinde olmalıdır. Örneğin SMC, MSQ döner tablaları için 90 derece başına 0,2 ila 1,0 saniyelik kararlı dönüş süresi aralığı belirtirken izin verilen kinetik enerji, gövde boyutuna ve amortisör seçeneğine göre 0,161 ile 1,82 J arasında değişir (SMC MSQ kataloğu, erişim: 15 Temmuz 2026).
Bu fark önemlidir. Bir aktüatör yükü hızlandıracak kadar tork üretebilir, ancak yükü durduracak yeterli yastıklama veya amortisör kapasitesine sahip olmayabilir. Bu nedenle seçim iki kola ayrılır: indeksleme kolları ve çevirme tablaları gibi makine yükleri ile kalkış ve oturma torkları valf üreticisi tarafından verilen proses valfleri.
Öne Çıkan Noktalar
- Belgelenmiş bir tasarım payı uygulamadan önce direnç, yerçekimi, sürtünme ve ivmelenme torklarını toplayın.
- Sonucu, hareket sırasında ölçülen en düşük basınçtaki katalog torkuyla karşılaştırın.
- Kinetik enerjiyi, mil yüklerini, stopları ve dönüş süresini ayrı ayrı kontrol edin.
- Proses valfi aktüatörlerini genel bir sürtünme denklemine göre değil, valf tork verilerine göre boyutlandırın.
Yalnızca mekanizmalar ve uygulamalar hakkında kısa bir hatırlatmaya ihtiyacınız varsa pnömatik döner aktüatörlerin nasıl çalıştığıyla başlayın. Bu rehber, hareket türü seçildikten sonraki aşamayı ele alır.
Boyutlandırmadan Önce Hangi Verileri Toplamalısınız?

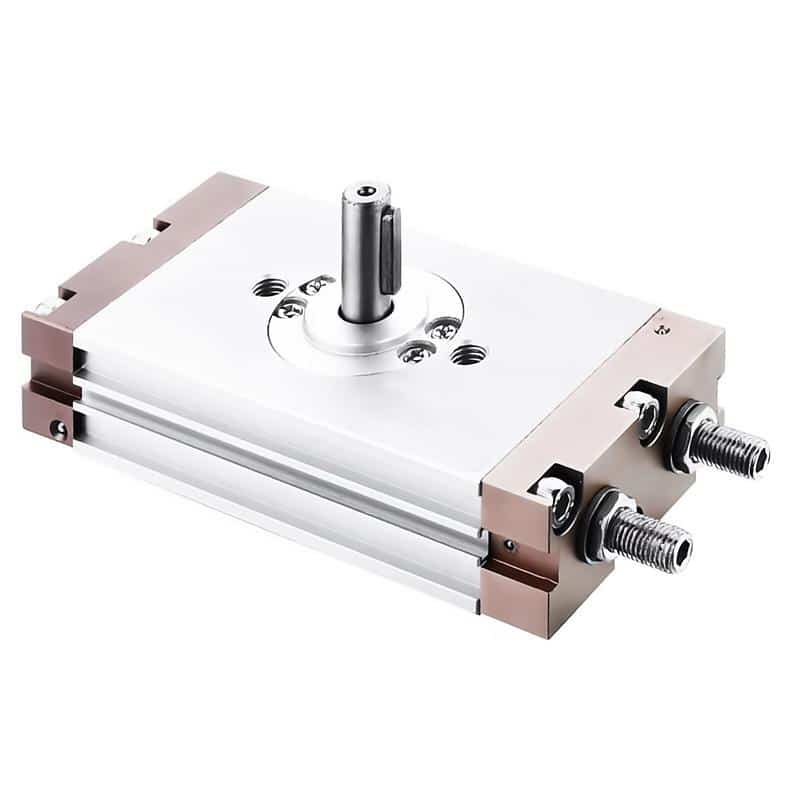

Ürün kataloğunu açmadan önce yükü, geometriyi, açıyı, hareket süresini, basıncı ve durdurma yöntemini belirleyin. SMC CRQ2 kataloğu nominal 90 ve 180 derecelik konfigürasyonlar sunar; ancak yük türü, dönüş süresi, kinetik enerji ve izin verilen mil yükünün de kontrol edilmesini ister (SMC CRQ2 kataloğu, erişim: 15 Temmuz 2026).
Kısa bir uygulama bilgi formuyla başlayın. Bu girdilerden birinin eksik olması, başka bir yerde biraz muhafazakâr tahmin kullanmaktan daha risklidir.
| Girdi | Kaydedilecek bilgi | Seçimi neden etkiler? |
|---|---|---|
| Hareket türü | Sınırlı açılı makine hareketi veya çeyrek tur valf | Hangi tork modelinin uygulanacağını belirler |
| Dönüş | Başlangıç açısı, bitiş açısı, yön ve ayar aralığı | Aktüatör ailelerini ve stop düzenlerini filtreler |
| Yük geometrisi | Kütle, boyutlar, ağırlık merkezi ve kaldıraç kolu | Direnç torkunu ve atalet momentini belirler |
| Yönelim | Yatay, düşey veya değişken | Yerçekiminin harekete yardım mı ettiğini, karşı mı koyduğunu gösterir |
| Zamanlama | Toplam hareket süresi ve izin verilen bekleme | Açısal ivmeyi ve valf debisi ihtiyacını belirler |
| Basınç | Hareket sırasındaki minimum aktüatör giriş basıncı | Kullanılabilir çıkış torkunu belirler |
| Çalışma yükü | Dakikadaki çevrim, günlük çalışma saati, beklenen ömür | Isı, conta, rulman ve amortisör değerlendirmesini etkiler |
| Arayüzler | Mil, kama, kaplin, flanş ve montaj yüzeyi | Mekanik uyumluluğu ve yük yolunu belirler |
| Strok sonu kontrolü | Tampon, hava yastığı, hidrolik amortisör veya harici stop | İzin verilen durdurma enerjisini belirler |
| Ortam | Sıcaklık, yıkama, korozyon, toz ve tehlikeli alan | Malzemeleri, contaları, muhafazayı ve aksesuar onaylarını belirler |
Aktüatör tiplerini karşılaştırmadan önce hareketi tanımlayın. Pnömatik motorlar sürekli dönüş için tasarlanırken döner aktüatörler sınırlı bir açı boyunca hareket eder ve durur. Seçim sınırı için pnömatik motor ile döner aktüatör karşılaştırmasına bakın.
Statik Torku ve Direnç Torkunu Nasıl Hesaplarsınız?
Parker, statik kol torkunu kuvvet ile kol uzunluğunun çarpımı olarak hesaplar ve çalışma basıncındaki efektif torkla karşılaştırır. PRO/PRN rehberi, modele özgü olarak kararlı yüklerde 2, değişken yüklerde 5 katsayısı kullanır. Bu, seçilen payın evrensel bir tablodan değil üreticinin yönteminden gelmesi gerektiğini gösterir (Parker PRO/PRN seçim rehberi, erişim: 15 Temmuz 2026).
En basit statik ilişki şöyledir:
Tork = Kuvvet x dik kaldıraç kolu
T = F x rBir makine yükünde direnç torkunu gerçekten mevcut olan bileşenlerden oluşturun:
Direnç torku = harici yük torku + yerçekimi torku + sürtünme torku
Yerçekimi torku = kütle x 9,81 m/s² x ağırlık merkezi yarıçapı x sin(açı)Talep torku, aktüatörün gerçek yükü yenmek ve istenen hareketi oluşturmak için sağlaması gereken torktur. Mil merkezinden kuvvetin etki çizgisine olan dik mesafeyi kullanın: 0,20 m mesafede etki eden 100 N kuvvet, 20 N·m tork oluşturur. Ardından en olumsuz mil açısındaki yerçekimi, sürtünme ve diğer harici dirençleri ekleyin. Düşey eksen çevresinde dönen dengeli bir yatay tabloda yerçekimi torku neredeyse sıfır olabilir; ancak rulman sürtünmesi ve ivmelenme torku yine vardır. Düşey düzlemde hareket eden eksantrik bir kol, yatay konumdayken en yüksek yerçekimi torkuna ulaşabilir. Parker yöntemi, seçilen tasarım katsayısını uygulamadan önce yük, sürtünme ve ivmelenme bileşenlerini görünür tutar; böylece belirleyici varsayım daha kolay sınanır (Parker Pnömatik Aktüatör Ürünleri, erişim: 15 Temmuz 2026).
Sürtünme değeri ölçümden, rulman verilerinden veya savunulabilir bir mekanizma tahmininden gelmelidir. Hareket sürtünmesinin her zaman kalkış sürtünmesinin sabit bir yüzdesi olduğunu varsaymayın. Conta ön yükü, rulman tipi, yağlama, sıcaklık, bekleme süresi ve yanal yük bu ilişkiyi değiştirebilir.
En güvenli hesap tablosu direnç torkunu ve ivmelenme torkunu ayrı tutar. Direnç torku yük yoluna ve yönelime, ivmelenme torku ise kütle dağılımına ve hareket süresine bağlıdır. Bunları çok erken birleştirmek, hangi tasarım değişikliğinin talebi azaltacağını görmeyi zorlaştırır.
Atalet ve İvmelenme Torkunu Nasıl Eklersiniz?
Parker döner aktüatör rehberi, ivmelenme torkunu hesaplamadan önce 90, 180 ve 270 dereceyi sırasıyla 1,5708, 3,1416 ve 4,7124 radyan olarak ifade eder. Ardından direnç ve ivmelenme torklarını toplar ve sonucu seçilen çalışma basıncındaki efektif torkla karşılaştırır (Parker PRO/PRN seçim rehberi, erişim: 15 Temmuz 2026).
İvmelenme torku şöyledir:
İvmelenme torku = atalet momenti x açısal ivme
Ta = J x alphaAtalet momenti, yükün açısal ivmelenmeye karşı direncidir ve yalnızca kütleye değil kütle dağılımına bağlıdır. r yarıçapındaki bir noktasal kütle için J = m x r², merkezinden dönen dolu bir disk için J = 0,5 x m x r² olur. Fikstür, kaplin, kol ve iş parçası dahil dönen her bileşenin ataletini ekleyin. Açısal ivme, seçilen hareket profilinden hesaplanır. Simetrik üçgen profilde yük hareketin ilk yarısında hızlanır, ikinci yarısında yavaşlar; dolayısıyla alpha = 4 x theta / t² ve maksimum açısal hız 2 x theta / t olur. Parker da gerekli torku aktüatör çıkışıyla karşılaştırmadan önce dönüş açısını, hareket süresini, yük ataletini ve direnç torkunu ister (Parker PRO/PRN seçim rehberi, erişim: 15 Temmuz 2026).
Bu simetrik üçgen hız profili için:
alpha = 4 x theta / t²
maksimum açısal hız = 2 x theta / tYatay bir indeksleme kolu için şeffaf bir ilk hesap örneği:
| Varsayım | Değer |
|---|---|
| Noktasal yük | 8 kg |
| Yük yarıçapı | 0,25 m |
| Dönüş | 90 derece = 1,571 rad |
| Toplam hareket süresi | 0,60 s |
| Ölçülen sürtünme torku | 6,0 N·m |
| Proje tasarım payı | 1,50; sorumlu mühendis tarafından belirlenmiştir |
Noktasal yük ataleti 8 x 0,25² = 0,50 kg·m² olur. Varsayılan profil alpha = 4 x 1,571 / 0,60² = 17,45 rad/s² verir; dolayısıyla ivmelenme torku 0,50 x 17,45 = 8,73 N·m olur. 6,0 N·m sürtünme eklendiğinde hareket talebi 14,73 N·m’ye çıkar. Belgelenmiş proje payı uygulandığında katalog karşılaştırma değeri 22,10 N·m olur.
Bu henüz bir model seçimi değildir. Aktüatör, hareket sırasında görülen minimum basınçta en az bu torku üretmeli; mekanizma ayrıca aşağıdaki durdurma enerjisi ve mil yükü kontrollerini geçmelidir.
Durdurma Enerjisini Neden Ayrı Kontrol Etmelisiniz?
SMC MSQ verileri, listelenen tüm modeller 90 derece başına 0,2 ila 1,0 saniyelik kararlı dönüş süresi aralığını paylaşmasına rağmen gövde boyutları ve amortisör seçenekleri arasında 0,161 J ila 1,82 J izin verilen kinetik enerji belirtir. Bu nedenle model; tork, süre ve enerji kontrollerinin her birini ayrı ayrı geçmelidir (SMC MSQ kataloğu, erişim: 15 Temmuz 2026).
Dönme kinetik enerjisi şöyledir:
Kinetik enerji = 0,5 x atalet momenti x açısal hız²
E = 0,5 x J x omega²Kinetik enerji, hareketli yükün yavaşlama aşamasına taşıdığı enerjidir ve yalnızca torka dayalı bir çalışma sayfası bunu gözden kaçırabilir. Örnekte maksimum açısal hız 2 x 1,571 / 0,60 = 5,24 rad/s olur. J = 0,50 kg·m² için tepe kinetik enerjisi yaklaşık 6,85 J’dür. Bu sonuç, her mekanizmada yastığın 6,85 J’nin tamamını emdiği anlamına gelmez; yavaşlama profili, tampon, harici stop ve amortisörün yayımlanmış sınırlarla karşılaştırılması gerektiğini gösterir. Bir aktüatör kolu hızlandırabilirken kremayeri, kanadı, rulmanı veya stopu strok sonunda hasara açık kalabilir. Parker tasarım torkunu talep torku ile yastıklama torkunun büyük olanı olarak tanımlar ve aşırı yastıklama torkunun yavaşlama sırasında zarar verici basınç oluşturabileceği konusunda uyarır (Parker Pnömatik Aktüatör Ürünleri, erişim: 15 Temmuz 2026).
Enerji kontrolü başarısız olursa daha uzun hareket süresi kullanın, dönen ataleti azaltın, kütleyi mile yaklaştırın veya doğru boyutlandırılmış harici amortisör ve stop ekleyin. Yalnızca daha yüksek torklu aktüatör seçip durdurma sorununun kaybolacağını varsaymayın.
Aynı kütleyi içeri taşımak, atalet yarıçapın karesiyle değiştiği için hem ivmelenme torkunu hem de kinetik enerjiyi azaltabilir. Bu mekanik değişiklik, besleme basıncını yükseltmekten veya aktüatör boyutunu artırmaktan daha etkili olabilir.
Gerekli Torku Katalog Torkuyla Nasıl Karşılaştırırsınız?

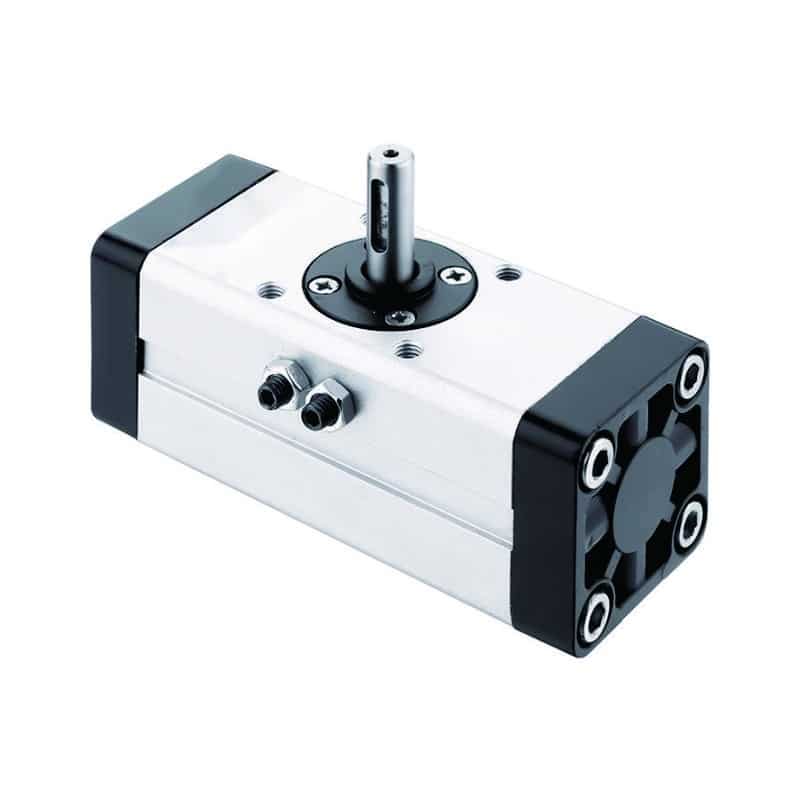

Festo DFPD-20 çift etkili model, nominal basınçta hem 0 hem de 90 derecede 20,1 N·m verir; ancak bu sabit uç değer, söz konusu kremayer-pinyon modele ve koşula özgüdür. Diğer mekanizmalar, özellikle yay geri dönüşlü ve scotch-yoke üniteler, strok boyunca farklı tork eğrilerine sahiptir (Festo DFPD-20 teknik verileri, erişim: 15 Temmuz 2026).
Basıncı, aktüatör beklenen debi talebi altında hareket ederken girişte ölçün. Hareketsizken okunan regülatör göstergesi; yön valfi, bağlantılar, boru, debi kontrolü veya egzoz yolundaki kayıpları göstermez. CAGI, iyi tasarlanmış bir basınçlı hava sisteminde kompresör çıkışından kullanım noktasına kadar basınç düşümünün %10’u aşmaması gerektiğini belirtir; ancak bu sistem hedefi her aktüatörde %10 düşüm varsayma izni değildir (CAGI basınç düşümü teknik notu, erişim: 15 Temmuz 2026).
Bazı çift etkili kremayer-pinyon aktüatörlerde çıkış torku, yayımlanan çalışma aralığı içinde basınçla yaklaşık orantılıdır. İlk eleme için basınç oranı kullanılabilir:
P2'de tahmini tork = P1'de katalog torku x P2 / P1Bu yöntemi yalnızca üretici aynı model, yön ve mil konumu için ilişkiyi doğruluyorsa kullanın. Nihai seçim katalog eğrisine veya boyutlandırma tablosuna dayanmalıdır. Yay geri dönüşlü ünitelerde hava başlangıcı, hava sonu, yay başlangıcı ve yay sonu torkları ayrı ayrı kontrol edilmelidir.
Basınç, hız sorusunun yalnızca yarısıdır. Valf ve borular, aktüatörü kararsız hareket oluşturmadan yeterince hızlı doldurup boşaltmalıdır. Hareket sırasında basınç çöküyorsa aktüatör boyutunu artırmadan önce debi kontrol valfi boyutlandırma yöntemini kontrol edin ve kullanım noktasındaki basınç dalgalanmalarını araştırın.
Çeyrek Tur Valf Aktüatörlerini Valf Tork Verilerine Göre Boyutlandırın
Bray küresel valf rehberi, akışkan, valf tasarımı ve çalışma aralığına bağlı olarak 1,0 ila 2,0 uygulama katsayıları ve 0 ila 0,5 çalışma sıklığı ilaveleri kullanır. Bunlar valf tork ihtiyacına uygulanan üreticiye özgü girdilerdir; her döner aktüatör için evrensel emniyet katsayıları değildir (Bray küresel valf aktüatör seçim rehberi, erişim: 15 Temmuz 2026).
Küresel, kelebek veya plug valf için valf tedarikçisinden gerçek boyut, yatak malzemesi, diferansiyel basınç, sıcaklık, akışkan ve beklenen servis koşulundaki tork değerlerini isteyin. En azından şunları karşılaştırın:
- açılma kalkış torku
- açılma hareket torku
- açılma sonu torku
- kapanma kalkış torku
- kapanma hareket torku
- oturma veya kapanma sonu torku
Ardından bu gereksinimleri aktüatörün 90 derecelik strok boyunca tork eğrisi üzerine yerleştirin. Çift etkili aktüatörde ilgili konumlardaki hava torkunu karşılaştırın. Yay geri dönüşlü aktüatörde gereken emniyet yönü için hem hava strokunu hem yay strokunu karşılaştırın.
Valf üreticisi bu yöntemi açıkça vermedikçe valf torkunu hat basıncı, valf çapı ve genel bir sürtünme katsayısıyla tahmin etmeyin. Yatak tasarımı, conta malzemesi, diferansiyel basınç, akışkan birikintileri, sıcaklık ve bekleme süresi kalkış torkunu önemli ölçüde değiştirebilir.
Mekanik arayüz için ikinci bir sınır kontrolü gerekir. Festo, aktüatör çalışma torkunun seçilen konfigürasyondaki ISO 5211 montaj flanşı ve kaplinin izin verilen torkunu aşmaması gerektiğini belirtir (Festo DFPD-20 teknik verileri, erişim: 15 Temmuz 2026). Ayrıca valfin izin verilen maksimum mil torkunu doğrulayın. Mil, kama, braket veya kaplin zayıf halka haline geliyorsa daha fazla aktüatör torku otomatik olarak daha güvenli değildir.
Makine yükü boyutlandırması aktüatörün ataleti hızlandırıp durdurup durduramayacağını sorar. Valf boyutlandırması ise aktüatör tork eğrisinin birkaç valf tork noktasının üzerinde kalıp kalmadığını ve mil ile montaj sınırlarını aşıp aşmadığını sorar. Bunları tek hesap olarak ele almak, her iki durumda da belirleyici kısıtı gizler.
Mekanik, Pnömatik ve Emniyet Kontrollerini Tamamlayın
CAGI’nin %10 sistem basınç düşümü rehberi kompresörden kullanım noktasına kadar olan yolu kapsarken SMC düşük hızlı döner aktüatör seçim prosedürü torku, dönüş süresini, kinetik enerjiyi, izin verilen yükü ve hava miktarını ayrı ayrı kontrol eder. Bu nedenle güvenilir bir son inceleme yalnızca aktüatör çapını değil tüm hareket sistemini değerlendirmelidir (CAGI basınç düşümü teknik notu, SMC CRQ2X/MSQX seçim rehberi, erişim: 15 Temmuz 2026).
Parça numarasını onaylamadan önce şunları kontrol edin:
- Strok boyunca tork: Belirleyici yük noktasını, minimum hareket basıncındaki efektif aktüatör torkuyla karşılaştırın.
- Kinetik enerji: Tampon, yastık, amortisör veya harici stopun yükü yavaşlatabildiğini doğrulayın.
- Mil yükleri: Radyal yükü, eksenel yükü, eğilme momentini ve izin verilen yük yönünü kontrol edin. Aktüatör milinin makine yükünü taşımaması gerekiyorsa harici rulman ekleyin.
- Dönüş süresi: Modelin kararlı ayar aralığında kalın. Standart aktüatörü yayımlanmış kararlı hızının çok altına zorlamak için debi kontrolü kullanmayın.
- Valf ve boru debisi: Hem besleme hem egzoz yolunu boyutlandırın. Meter-out kontrol çoğu zaman daha kararlı pnömatik hareket sağlar; ancak izin verilen devre aktüatöre ve yüke bağlıdır.
- Mekanik stoplar: Katalog izin vermedikçe ayar vidalarını yapısal stop olarak kullanmayın. Harici stopları, yük yolu hassas iç parçaları atlayacak şekilde konumlandırın.
- Kaplin ve hizalama: Mil geçmesini, kama kavramasını, boşluğu, braket rijitliğini ve açısal hizalamayı kontrol edin.
- Sensörler ve tekrarlanabilirlik: Uç konum anahtarları konumu doğrular; boşluğu, stop esnemesini, basınç değişimini veya fikstür hareketini düzeltmez.
- Çalışma yükü ve ortam: Sıcaklığı, conta malzemesini, yağlama politikasını, korozyon korumasını, giriş korumasını, yıkamayı ve çevrim ömrünü doğrulayın.
- Güvenli izolasyon: Makine risk değerlendirmesinde depolanmış enerjinin boşaltılmasını, koruyucuları, yeniden başlatmayı önlemeyi ve bakım izolasyonunu tanımlayın.
ISO 4414:2010; tasarım, kurulum, ayar, bakım, güvenilir çalışma ve enerji verimliliği dahil pnömatik sistem ve bileşenler için genel emniyet gereksinimlerini kapsar. Makineye özgü risk değerlendirmesinin yerine geçmez ve evrensel bir döner aktüatör tasarım katsayısı vermez (ISO 4414:2010, erişim: 15 Temmuz 2026).
Tehlikeli alanlarda tüm montajı değerlendirin. Elektrik kuralları solenoid valf, konum anahtarları ve pozisyoner için geçerli olabilir; mekanik aktüatör ise ayrı ateşleme riski ve malzeme incelemesi gerektirebilir. OSHA 1910.307 özellikle tehlikeli sınıflandırılmış alanlardaki elektrikli ekipmanı ve kablolamayı ele alır; bu nedenle pnömatik aktüatör için genel sertifikasyon iddiası olarak kullanılmamalıdır (OSHA 1910.307, erişim: 15 Temmuz 2026).
Pnömatik Döner Aktüatör Boyutlandırma Hakkında SSS
Aşağıdaki beş soru, seçilen boyutu değiştirme olasılığı en yüksek kararları kapsar. Tek bir etiket değerine dayanmak yerine 90, 180 ve 270 derecelik hareketleri, birden çok tork konumunu ve ayrı enerji sınırlarını ayıran üretici yöntemlerini yansıtır (Parker PRO/PRN seçim rehberi, erişim: 15 Temmuz 2026).
Pnömatik döner aktüatörü boyutlandırmak için hangi torku kullanmalıyım?
Tanımlanan hareket için direnç, yerçekimi, sürtünme ve ivmelenme torklarını ekledikten sonra bulunan en büyük gereksinimi kullanın. Yalnızca proje veya üretici yöntemi için belgelenmiş tasarım payını uygulayın. Ardından sonucu, statik regülatör ayarıyla değil hareket sırasında ölçülen en düşük giriş basıncındaki efektif aktüatör torkuyla karşılaştırın.
Katalog torkunu doğrudan hava basıncıyla ölçekleyebilir miyim?
Basınçla ölçekleme yalnızca üretici aynı aktüatör, yön ve mil konumu için yaklaşık doğrusal davranışı onaylıyorsa yararlı bir tahmindir. Nihai seçimde gerçek model eğrisini kullanın. Yay geri dönüşlü aktüatörlerde hava başlangıcı, hava sonu, yay başlangıcı ve yay sonu ayrı ayrı karşılaştırılmalıdır; tek bir basınç oranı hesabı yeterli değildir.
Büyük seçilmiş bir döner aktüatör her zaman daha mı güvenlidir?
Hayır. Fazladan tork payı; aşırı kinetik enerjiyi, zayıf kaplinleri, yüksek mil yüklerini, kararsız düşük hızlı hareketi veya valf mili tork sınırını çözmez. Büyük aktüatörün doldurulup boşaltılacak hazne hacmi de daha fazladır. Belgelenmiş tork, enerji, basınç, yük ve ömür kontrollerinin tamamını geçen en küçük modeli seçin.
Küresel valf için döner aktüatörü nasıl boyutlandırmalıyım?
Gerçek diferansiyel basınç, akışkan, sıcaklık, yatak ve servis koşulunda her iki yöndeki kalkış, hareket ve son torklarını valf üreticisinden alın. Valf tedarikçisinin belgelenmiş katsayılarını uygulayın; ardından her gereksinimi aktüatör tork eğrisiyle karşılaştırın ve valf mili, kaplin, braket ve flanş sınırlarını doğrulayın.
Boyutlandırma hesabı ne zaman yeniden gözden geçirilmelidir?
Yük, hareket süresi, basınç, valf, boru, yönelim, çevrim hızı, sıcaklık, kaplin veya durdurma yöntemi her değiştiğinde hesabı gözden geçirin. Arıza veya açıklanamayan yavaşlama sonrasında da yeniden kontrol edin. Sabit üç ya da beş yıllık hesap yenileme aralığı; koşul değişikliklerinin, bakım bulgularının ve makinenin resmi risk inceleme planının yerine geçmez.
Doğru boyutlandırma bir kanıt zinciridir: bilinen yük, tanımlı hareket profili, ölçülen basınç, katalog torku, doğrulanmış durdurma enerjisi, kabul edilebilir mil yükleri ve uyumlu arayüzler. Bir halka tahmine dayanıyorsa varsayımı açıkça yazın ve devreye alma sırasında sınayın. Bu yaklaşım nihai parça numarasını savunulabilir kılar ve performans değiştiğinde bakım ekibine yararlı bir başlangıç değeri verir.
Katalog gereken tork eğrisini, izin verilen kinetik enerjiyi, mil yükü sınırını veya kararlı dönüş süresi aralığını belirtmiyorsa bileşeni onaylamadan önce hesap sayfasını ve uygulama çizimini teknik iletişim sayfası üzerinden gönderin.
