Doğrusal Aktüatörlerin Çalışma Çevrimi Nedir?

Doğrusal aktüatör çalışma çevrimini motor enerjili kalma süresiyle hesaplayın; ardından pnömatik frekans, hız, yük, yastıklama, hareket mesafesi ve doğrulanmış 15 Hz ürün sınırlarını kontrol edin.

Paylaş
Jack Chen, pnömatik mühendisi, Bepto Pnömatik

Yazar hakkında

Jack Chen

pnömatik mühendisi

Ben Bepto Pnömatik ekibinden pnömatik mühendisi Jack. Tekliften önce pnömatik ürün ihtiyaçlarını, bileşen uygulamalarını ve teknik ayrıntıları incelemeye yardımcı olurum.

Yazarın makaleleriJack@bepto.com

Doğrusal aktüatör çalışma çevrimi, her tahrik teknolojisi için tek ve evrensel bir yüzde değildir. Motor tahrikli bir elektrikli aktüatörde genellikle enerjili çalışma süresinin, enerjili süre ile bekleme süresi toplamına oranını ifade eder. Bir pnömatik silindirde ise mühendislerin çoğu zaman daha geniş bir çalışma profiline ihtiyacı vardır: çevrim frekansı, strok süresi, bekleme, yük, hız, yastıklama, hava ihtiyacı, valf çalışma oranı ve birikmiş hareket mesafesi.

Bu ayrım yaygın bir boyutlandırma hatasını önler. Bir pnömatik silindir motor soğuma molasına ihtiyaç duymadan tüm gün hareket edebilir; buna rağmen izin verilen hızını, darbe enerjisini, çalışma frekansını, kılavuz yükünü veya bileşen ömrü varsayımlarını aşabilir. Bir elektrikli aktüatör daha az strok tamamlayıp yine de aşırı ısınabilir; çünkü motoru yük altında enerjili kalır.

Öne Çıkanlar

  • Thomson, elektrikli çalışma çevrimini motorun enerjili kalma süresinden tanımlar.
  • SMC, 15 Hz değerini yalnızca belirli bir yüksek frekanslı silindir ve önerilen devre için verir.
  • Pnömatik seçimde dışarıdan alınmış bir elektrik yüzdesi yerine hız, yük, yastıklama, hava ihtiyacı, valf çalışma oranı, birikmiş hareket mesafesi ve belirtilmiş arıza kriterleri de gerekir.

Elektrikli aktüatör çalışma çevrimi, belirtilen referans periyot içinde aktüatör motorunun enerjili olduğu sürenin oranıdır. Pnömatik çalışma profili ise çevrimleri, stroku, beklemeyi, hızı, yükü, basıncı, ortamı, durdurma yöntemini, çalışma saatlerini ve kabul için kullanılan arıza kriterlerini kaydeder. Çevrim süresi ileri hareket, bekleme, geri hareket ve dönüş beklemesini içerir.

En temiz şartname üç soruyu ayırır: elektrik motoru ne kadar süre enerjili kalıyor, pnömatik mekanizma ne sıklıkla hareket ediyor ve hareketli yük ne kadar enerjiyi sönümlemek zorunda. Tek bir yüzde bu üçünü birden yanıtlayamaz.

Uygulamaları incelerken gördüğümüz üzere ekipler çoğu zaman komut verilen çevrim süresini kaydeder, fakat elektrikli eksende enerjili beklemeyi veya pnömatik eksende yastığa giriş hızını atlar. Bu eksik koşullar, nominal çevrim sayısı aynı kalsa bile belirleyici sınırı değiştirebilir.

Farklı Doğrusal Aktüatörlerde Çalışma Çevrimi Ne Anlama Gelir?

Thomson’ın elektrikli aktüatör örneği 15 saniye çalışıp 45 saniye dinlenir ve %25 motor çalışma çevrimi üretir (Thomson, Linear Actuators - Duty Cycle, erişim 2026). Bu formül motorun enerjili kalma süresine uyar; pnömatik silindirler ise çevrim, hız, enerji ve ömür kontrolleri gerektirir.

Terimin anlamı konuşulan bileşene göre değişir. Neyi açıp kapattığınızı, neyin hareket ettiğini ve üreticinin hangi sınırı koruduğunu sorun.

Bileşen veya sistem Yararlı çalışma ölçüsü Ana sınırlayıcı mekanizma İstenmesi gereken veri
Elektrikli doğrusal aktüatör Belirtilen periyotta motor enerjili kalma yüzdesi Motor, redüktör, fren, elektronik, vida, sıcaklık Yük-çalışma grafiği, referans periyot, ortam sınırı, enerjili tutma kuralı
Pnömatik silindir Çevrim/dk, strok/dk, hız, hareket mesafesi, darbe enerjisi, çalışma saatleri Contalar, kılavuzlar, yastıklar, durdurucular, hava yolu, kirlenme Model frekans/hız sınırı, yük ve moment verisi, yastık kapasitesi, test koşulları
Solenoid valf bobini Enerjili süre veya sürekli/aralıklı bobin sınıfı Bobin sıcaklığı ve izolasyon Voltaj, frekans, ortam sınırı, bobin çalışma sınıfı
Kompresör Yüklü/çalışma süresi veya ortalama talebin kullanılabilir kapasiteye oranı Motor ve hava ucu sıcaklığı, kontrol yöntemi FAD kapasitesi, basınç bandı, hava tankı, rezerv, hedef çalışma oranı

Bir satırdaki değeri başka bir satıra taşımayın. Sürekli sınıflı bir valf bobini, silindiri sınırsız çevrime uygun hale getirmez. Mekanik çevrime dayanabilen bir silindir, yanındaki elektrikli aktüatörün aynı süre enerjili kalabileceğini kanıtlamaz.

Daha geniş teknoloji karşılaştırması için farklı doğrusal aktüatör türleri rehberine ve pnömatik silindirler ile elektrikli aktüatörler seçim rehberine bakın. Ayrı silindir ve aktüatör terminoloji rehberi üst kategori ilişkisini açıklar; çalışma profili hesabı için bu sayfayı kullanın.

Elektrikli Doğrusal Aktüatör Çalışma Çevrimi Nasıl Hesaplanır?

Thomson, elektrikli aktüatör çalışma çevrimini motorun enerjili kalma süresinin, enerjili süre artı kapalı süreye bölünmesi olarak tanımlar; WhisperTrak örneğinde 10 saniye açık ve 90 saniye kapalı değerleri %10 verir (Thomson, WhisperTrak Electric Linear Actuator, erişim 2026). Oranı hesaplayın, sonra yük ve sıcaklık koşullarını doğrulayın.

Üreticinin referans periyodunu ve tanımını kullanın:

Çalışma çevrimi (%) = enerjili süre / (enerjili süre + kapalı süre) x 100

Bir makine dizisinin 8 saniye uzama, 7 saniye geri çekilme, 5 saniye enerjili tutma ve 80 saniye motor enerjisiz bekleme içerdiğini varsayalım:

Enerjili süre = 8 + 7 + 5 = 20 saniye
Referans periyot = 20 + 80 = 100 saniye
Çalışma çevrimi = 20 / 100 x 100 = 20%

Tutma süresini yalnızca motor, fren veya sürücü ürün tanımına göre enerjili kalıyorsa sayın. Güç kesildiğinde mekanik olarak tutan kendinden kilitlemeli bir aktüatörün termal profili, duruşta sürekli akım üreten bir sürücüden farklıdır.

Yüzde tek başına eksiktir. Thomson izin verilen çalışma oranının azami nominal yüke ve ortam sıcaklığına bağlı olduğunu belirtir; bu yüzden geçerli bir hesap, sınırın oluşturulduğu ürün koşullarını da gerektirir. Şu altı noktayı kaydedin:

  1. Zamanlanmış uzama ve geri çekilme.
  2. Gerçek üretim dizisindeki enerjili bekleme, fren boşaltma, jog hareketi ve ayar hareketi.
  3. Ortam sıcaklığı.
  4. Yük yönü, yan yük, montaj hizası ve mekanizmanın tam uzamada nasıl tepki verdiği.
  5. Besleme voltajı ve kontrolör sınırları.
  6. İzin verilen yüzdeyi değiştiren yük veya sıcaklık eğrisi dahil, veri sayfasındaki kesin referans periyot.

Bir broşürde %25 yazdığı için %20 hesabı aktüatör onayına dönüştürmeyin. İki değer aynı yük, ortam koşulu, zamanlama kuralı ve ürün konfigürasyonuyla hesaplanmış olmalıdır.

Pnömatik Silindir Çalışması Farklı Bir Mühendislik Problemidir

SMC, önerilen devre koşulları altında CM2-X3423 için 25 mm strokta 12 Hz, CQ2-X3423 için 5 mm strokta 15 Hz azami çalışma frekansı yayımlar (SMC, High Speed/High Frequency Cylinder, erişim 2026). Bu nedenle pnömatik çalışma ürün ve koşula özeldir.

Basınçlı hava, elektrikli aktüatördeki motor sargısı soğutma problemine benzeyen bir sınır oluşturmaz. Pnömatik silindirin sınırları tekrarlı kayma, conta durumu, kılavuz yükü, darbe, yastık kapasitesi, boru ve valf debisi, yağlama, sıcaklık, kirlenme ve kat edilen toplam mesafeden gelir.

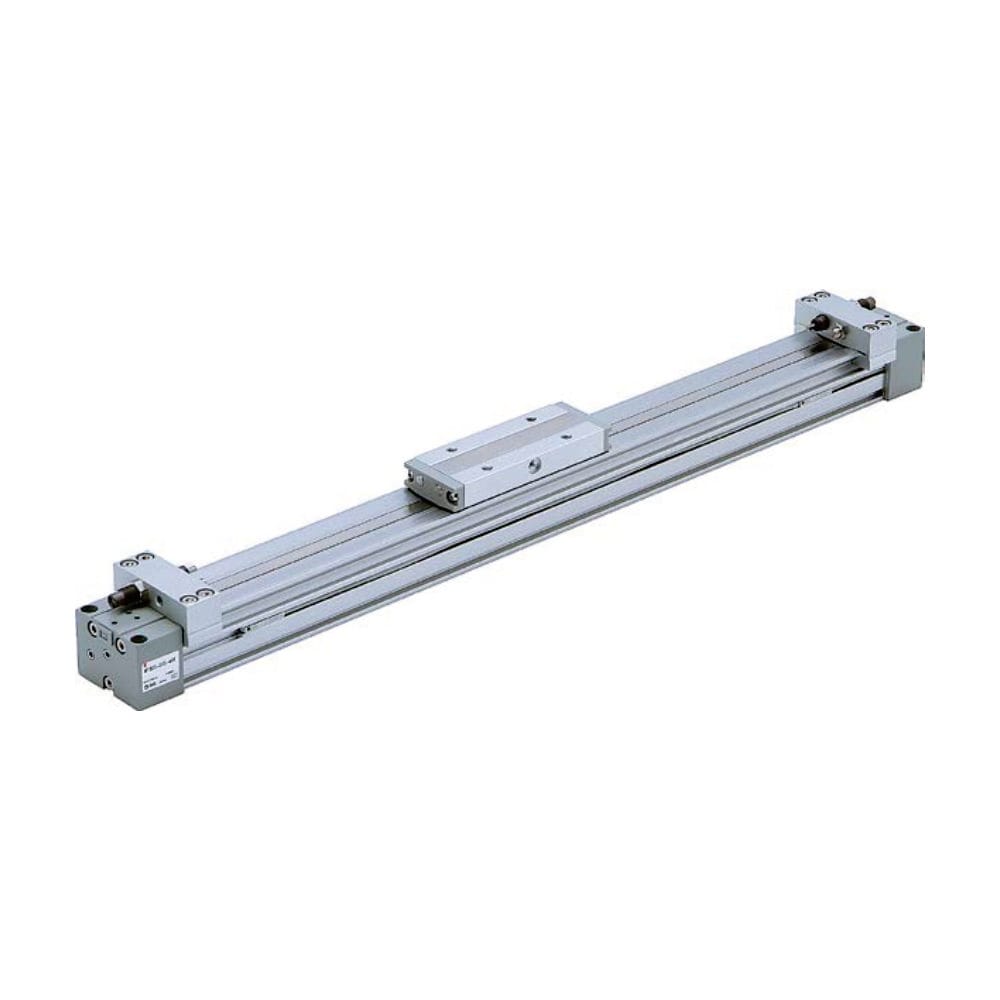

Tekrarlı doğrusal araba hareketi için kullanılan MY1B mekanik bağlantılı milsiz pnömatik silindir

Milsiz bir silindir harici piston mili olmadan doğrusal hareketi tekrarlayabilir; ancak araba yükü, hız, yastığa giriş, devre debisi ve birikmiş hareket mesafesi yine de kabul edilebilir çalışma profilini tanımlar.

Elektrik sınırları yine kalır. Bir solenoid bobin, silindir hareketsizken uzun bir bekleme boyunca enerjili kalabilir; bu nedenle sıcaklık maruziyeti başka bir silindir stroku olmadan devam eder. Sensörlerin ve frenlerin ayrı sınırları vardır. Oransal valfler ve kontrolörler de öyledir. Hepsini tek bir aktüatör yüzdesine yuvarlamak yerine her bileşeni ayrı ele alın.

Pnömatik ekipmanda “dinlenme süresi” genellikle ilk boyutlandırma değişkeni değildir. On saniyelik bir mola valf bobinini soğutabilir; fakat conta mesafesini silmez, yan yük aşınma desenini tersine çevirmez veya bir sonraki strok sonu darbesinin kinetik enerjisini azaltmaz.

Çevrim süresi agresifse yüksek hızlı pnömatik silindir kontrol listesini kullanın; hareketli takımın ağırlık merkezi kaçık olduğunda doğrusal aktüatörlerde yan yüklemeyi inceleyin.

Pnömatik Çalışma Profili Nasıl Oluşturulur?

ISO 19973-3:2015 piston milli pnömatik silindirler için güvenilirlik testi prosedürlerini ve raporlamayı belirtir; ISO 19973-1 ise test koşullarının ve istatistiksel değerlendirmenin belirtilmesini ister (ISO, ISO 19973-3:2015, 2015; ISO, ISO 19973-1:2015, 2015). Belirsiz bir “24/7” etiketi değil, yeniden üretilebilir bir çalışma profili oluşturun.

Bir tam makine çevrimiyle başlayın. Her hareketi ve beklemeyi ayrı kaydedin; ardından frekansı ve hareket mesafesini hesaplayın.

Çevrim süresi = uzama + uzamış bekleme + geri çekilme + geri çekilmiş bekleme
Dakikadaki çevrim = 60 / saniye cinsinden çevrim süresi
Çevrim başına gidiş-dönüş hareketi = 2 x strok
Vardiya başına hareket mesafesi = gidiş-dönüş hareketi x vardiya başına çevrim

Örnek: bir silindir 400 mm strokla 8 saatlik vardiyada 6 çevrim/dk çalışıyor.

Vardiya başına çevrim = 6 x 60 x 8 = 2.880 çevrim
Çevrim başına hareket = 2 x 0,4 = 0,8 m
Vardiya başına hareket = 2.880 x 0,8 = 2.304 m, yani 2,304 km

Bu sonuç bir ömür tahmini değildir. Tedarikçi testi, bakım aralıkları, conta verisi, kılavuz sınırları ve uygulamanın kabul edilebilir performans kaybı ile karşılaştırılacak maruziyet değeridir.

Çalışma profili girdisi Kaydedilecek bilgi Neden önemlidir
Çevrim tanımı Uzama, bekleme, geri çekilme, bekleme, iptal edilmiş çevrimler Farklı ekiplerin farklı olayları saymasını önler
Strok ve frekans mm, çevrim/dk, saat/vardiya Takvim süresini çevrim ve hareket mesafesine çevirir
Yük geometrisi Kütle, yön, ağırlık merkezi kaçıklıkları, momentler Kılavuz ve yatak reaksiyonlarını tanımlar
Hareket Ortalama ve tepe hız, ivme, yastığa giriş hızı Debi ihtiyacını ve durdurma enerjisini kontrol eder
Hava devresi Dinamik basınç, valf, boru iç çapı, rakorlar, egzoz kısıtı Silindirin havasız mı kaldığını yoksa karşı basınca mı maruz olduğunu gösterir
Ortam Sıcaklık, parçacık, su, yağ, yıkama, kimyasallar Contaları, yağlayıcıyı, korozyonu ve algılamayı değiştirir
Bakım İnceleme, temizlik, yağlama, ayar, değiştirme sınırları Tedarikçi testlerini tesis pratiğiyle karşılaştırılabilir hale getirir

Kullanım noktasındaki talebi Pnömatik Hava Tüketimi Hesaplayıcısı ile tahmin edin. Kullanılabilir debi biliniyor fakat hareket süresi belirsizse Strok Süresi Hesaplayıcısı ile ilk tahmini yapın; sonra gerçek makineyi dinamik olarak doğrulayın.

Yüksek Çevrimli Pnömatik Çalışmayı Kontrol Eden Sınırlar

SMC’nin atıf yapılan yüksek frekans serisi 2.500 mm/s hıza ulaşır; ancak katalog model ve çapa bağlı olarak izin verilen kinetik enerjiyi 0,16-0,98 J ile de sınırlar (SMC, High Speed/High Frequency Cylinder, erişim 2026). Frekans, hız, yük ve durdurma enerjisi birlikte geçmelidir.

En küçük sınırı bulun.

Yayımlanan en küçük sınır seçimi belirler. Bir silindir gerekli çevrim/dakika değerini karşılayabilir; fakat taşıdığı yük uç kapağa çok fazla kinetik enerjiyle ulaştığı için yine uygun olmayabilir. Parker’ın mühendislik verisi, tasarımcılara silindir yastık kapasitesini hareketli yük ve azami piston hızıyla değerlendirmelerini söyler (Parker, Pneumatic Actuator Application Engineering Data, erişim 2026).

Bu sınırları bağlantılı bir sistem olarak kontrol edin:

  • Çalışma frekansı: kesin model sınırı.
  • Piston veya araba hızı: normal hareket artı ivmelenme ve yavaşlama bölgeleri.
  • Kinetik enerji: hareketli kütle, tepe hız, yönelim, harici kuvvet, yastığa giriş koşulu ve seçilen durdurma elemanının yayımlanmış kapasitesi.
  • Kılavuz yükleri ve momentler: yük ağırlık merkezi her ilgili eksende.
  • Dinamik basınç ve debi: en yüksek talep strokunda, gerçek valf, hortum, rakor ve egzoz yolu ile silindir portunda ölçülen basınç.
  • Sıcaklık: silindir gövdesi, contalar, valf bobini, sensör ve çevre muhafazası.
  • Birikmiş hareket mesafesi: tek başına çevrim sayısı, aynı frekansta çalışan 5 mm test stroku ile 2.000 mm üretim stroku arasındaki büyük mekanik maruziyet farkını gizler.
  • Arıza kriterleri: kaçak, sürüklenme, hız kaybı, boşluk, sensör hatası, conta aşınması veya çevrimi tamamlayamama.

Bir dayanıklılık testi yalnızca belirtilen konfigürasyon için geçerlidir. ISO 19973-1, bileşen hizmet ömrünün değiştiğini belirtir ve güvenilirlik sonuçları raporlanırken istatistiksel yorum, belgelenmiş koşullar ve tanımlı değerlendirme yöntemleri ister. Tek numune çok az şey kanıtlar.

Sürekli üretim için 24/7 çalışmada milsiz silindir dayanıklılığı rehberi çevrimleri hareket mesafesine, yeterlilik kanıtına ve pilot test planına nasıl çevireceğinizi açıklar. Hava yastığı rehberi problemin durdurma tarafını ele alır.

%25, %50 ve %100 Değerleri Nasıl Karşılaştırılmalı?

IEC 60034-1:2026 dönen elektrik makinelerine uygulanır; Thomson ise elektrikli aktüatör çalışma sınıflarının yüke ve ortam sıcaklığına göre değiştiğini söyler (IEC, IEC 60034-1:2026, 2026; Thomson, Linear Actuators - Duty Cycle, erişim 2026). %25, %50 ve %100 değerlerini evrensel aktüatör sınıfları değil, ürüne özel beyanlar olarak ele alın.

%25 işaretli iki aktüatör farklı referans periyotları kullanabilir. Biri sınıfı belirli bir yükün altında kısıtlayabilir; diğeri yük-sıcaklık grafiği kullanabilir. Nominal %100 sınıfı bile kuvvet, hız, ortam sıcaklığı, montaj, kontrolör akımı, fren kullanımı veya izin verilen yan yük için sınırlara sahip olabilir.

Şu karşılaştırma sırasını kullanın:

  1. Kesin parça numaralarını belirleyin.
  2. Üreticinin çalışma çevrimi tanımını ve belirtilen referans periyodu doğrulayın.
  3. Sürekli ve tepe yükü her iki strok yönünde karşılaştırın; varsa ilgili yük-sıcaklık grafiğini kullanın.
  4. Ortam sıcaklığını kontrol edin.
  5. Enerjili tutma, frenleme, jog, tersleme, home alma ve ayar hareketlerinin açık süreye dahil edilip edilmediğini belirleyin.
  6. Hızı, yan yükü, boşluğu, vida ömrünü, fren kullanımını ve kontrolör sınırlarını yüzdeden ayrı kontrol edin.
  7. Veri sayfası gereken bir koşulu belirsiz bırakıyorsa gerçek dizi, yük, sıcaklık ve montaj koşulunu adlandıran yazılı açıklama alın.

Bir pnömatik silindir için bu yüzdeleri varsayılan bir soğutma takvimine çevirmeyin. Bunun yerine yayımlanmış frekans, hız, kinetik enerji, yük, ortam ve ömür testi bilgilerini kullanın.

Üretim Öncesi Makine Doğrulaması

ISO 4414:2010 pnömatik sistemlerdeki önemli tehlikeleri kapsar ve kapsamına amaçlanan çalışma, ayar, bakım, güvenilir çalışma ve kesintisiz hizmeti dahil eder (ISO, ISO 4414:2010, 2010). Saha enerji kontrolü ve koruma prosedürlerini uygularken aktüatörü gerçek makinede ölçülmüş çevrimlerle doğrulayın.

Test veya servis öncesinde tehlikeli elektrik ve pnömatik enerjiyi izole edin. OSHA 29 CFR 1910.147, kapsanan servis çalışmalarında elektrik, mekanik, hidrolik, pnömatik, termal ve diğer tehlikeli enerjilerin kontrolünü gerektirir (OSHA, Control of Hazardous Energy, erişim 2026).

Kontrollü bir doğrulama dizisi çalıştırın:

  1. Üretim reçetesini kaydedin.
  2. Gerçek yükü, stroku, yönelimi, regüle basıncı, ortam koşulunu, günlük vardiya sayısını ve ekseni hareket ettiren her ayar veya temizlik modunu ekleyin.
  3. Uzama, bekleme, geri çekilme ve dönüş bekleme süresini, sürüklenmeyi ortaya çıkaracak kadar tekrarlı çevrim boyunca ölçün.
  4. Elektrikli eksenlerde motor akımı ve gövde sıcaklığını; pnömatik eksenlerde silindir, valf bobini ve egzoz davranışını kaydedin.
  5. Azami yük ve hızda yastığa girişi doğrulayın.
  6. Montajları, kılavuzları, hortumları, kabloları ve sensörleri reaksiyon yükü veya girişim açısından inceleyin.
  7. Her ölçülen değeri geçerli ürün sınırıyla karşılaştırın.
  8. Sıcaklık, kaçak, darbe, sürüklenme, çevrim süresi değişimi, anormal ses, gevşek montaj, sensör hatası ve komut verilen uç noktaya ulaşamama için işi durdurma eşikleri tanımlayın.

Yalnızca devreye alma sırasında doğrulama yapmayın. Üretim hızı değişikliklerinden, yeni takımdan, yük değişimlerinden, kontrol programı revizyonlarından, valf veya hortum değişimlerinden ve muhafaza modifikasyonlarından sonra tekrar kontrol edin. Bu değişiklikler aktüatör isim plakasını değiştirmeden çalışma koşulunu değiştirebilir.

Örneğin daha ağır bir tutucu çevrim/dk değerini değiştirmeden kılavuz momentini ve durdurma enerjisini artırabilir. Daha küçük bir yedek valf programı değiştirmeden strok süresini uzatabilir ve dinamik basıncı düşürebilir.

Yararlı bir devreye alma kaydında hem zamanlayıcı hem kilometre sayacı bulunur: zaman termal maruziyeti gösterir, çevrim sayısı ve hareket mesafesi mekanik maruziyeti gösterir. Yük geometrisi ve durdurma enerjisi eklendiğinde kayıt, tedarikçi kanıtıyla karşılaştırılabilecek kadar belirgin hale gelir.

Doğrusal Aktüatör Çalışma Çevrimi Hakkında SSS

Thomson’ın 15 saniye açık ve 45 saniye kapalı örneği %25’e eşittir; SMC ise 25 mm strokta 12 Hz ve 5 mm strokta 15 Hz gibi pnömatik sınırlar yayımlar (Thomson, erişim 2026; SMC, erişim 2026). Doğru yanıt aktüatör teknolojisine ve ürün koşullarına bağlıdır.

%25 her doğrusal aktüatör için standart bir çalışma çevrimi midir?

Hayır. Thomson %25’i evrensel bir sınıf olarak değil, hesap örneği olarak kullanır. Bir aktüatörün izin verilen yüzdesi referans periyoda, yüke, ortam sıcaklığına, kontrolöre ve montaja bağlı olabilir. Kesin ürün grafiğini kontrol edin. Pnömatik silindirlerde yüzdeyi taşımak yerine modele özel frekans, hız, enerji, yük ve hareket mesafesi verilerini kullanın.

Bir elektrikli aktüatör %25 sınıflıysa pnömatik silindirin %75 dinlenme süresine ihtiyacı olur mu?

Hayır. %25 elektrik sınıfı normalde belirtilen koşullarda motorlu aktüatörü korur. Bu, pnömatik dinlenme kuralı oluşturmaz. Silindir yine gerçek üretim dizisi altında dakikadaki çevrim, piston hızı, yastık enerjisi, kılavuz yükü, hava kalitesi, valf bobini çalışma oranı, sıcaklık ve birikmiş hareket mesafesi açısından kontrol edilmelidir.

Enerjili tutma elektrikli aktüatör açık süresine dahil mi?

Güç uygulanmaya devam ediyorsa dahil edin. 100 saniyelik bir dizide 15 saniye hareket artı 5 saniye enerjili tutma, çıkış pozisyonu bu aralığın bir bölümünde sabit olsa bile bu tanıma göre %20 açık süre üretir. Kendinden kilitlemeli bir mekanizma farklı olabilir. Ürün kılavuzunu doğrulayın.

Bir aktüatör kısa süreliğine nominal çalışma çevriminden fazla çalışabilir mi?

Kısa aşımın kabul edilebilir olduğunu varsaymayın. Termal sonuç önceki sıcaklığa, yüke, ortam koşuluna, referans periyoda, kontrolör korumasına ve üreticinin aşırı yük kurallarına bağlıdır. Sonraki dinlenme periyodu aşımı kendiliğinden yetkilendirmez. Diziyi değiştirmeden önce yazılı ürün sınırlarını kullanın veya tedarikçinin uygulama onayını alın.

Solenoid valf bobini çalışma oranı pnömatik silindir hesabına dahil mi?

Ayrı izleyin. Silindirin mekanik çalışma profili hareketi, hızı, enerjiyi, yükü ve hareket mesafesini kapsar. Valf bobininin kendi enerjili süre ve ortam sıcaklığı sınıfı vardır. Silindir uzun bir beklemede durabilirken bobin enerjili kalabilir; bu nedenle ilk termal sınır elektrik bileşeni olabilir.

Pratik yanıt basittir: elektrikli aktüatörlerde motor açık süresini hesaplayın, pnömatik silindirlerde tam çalışma profilini tanımlayın ve her bileşeni kendi belgelenmiş sınırlarına karşı doğrulayın. “Çalışma çevrimi” yalnızca kontrol edilen değişken ve referans koşullar adlandırıldıktan sonra yararlıdır.
