Pnömatik Silindir Uygulamalarında Bir Rotun Alanı Nedir?

Mühendisler pnömatik silindir sistemlerini tasarlarken çubuk alanlarını sıklıkla yanlış hesaplamakta, bu da yanlış kuvvet hesaplamalarına ve sistem performansında arızalara yol açmaktadır.

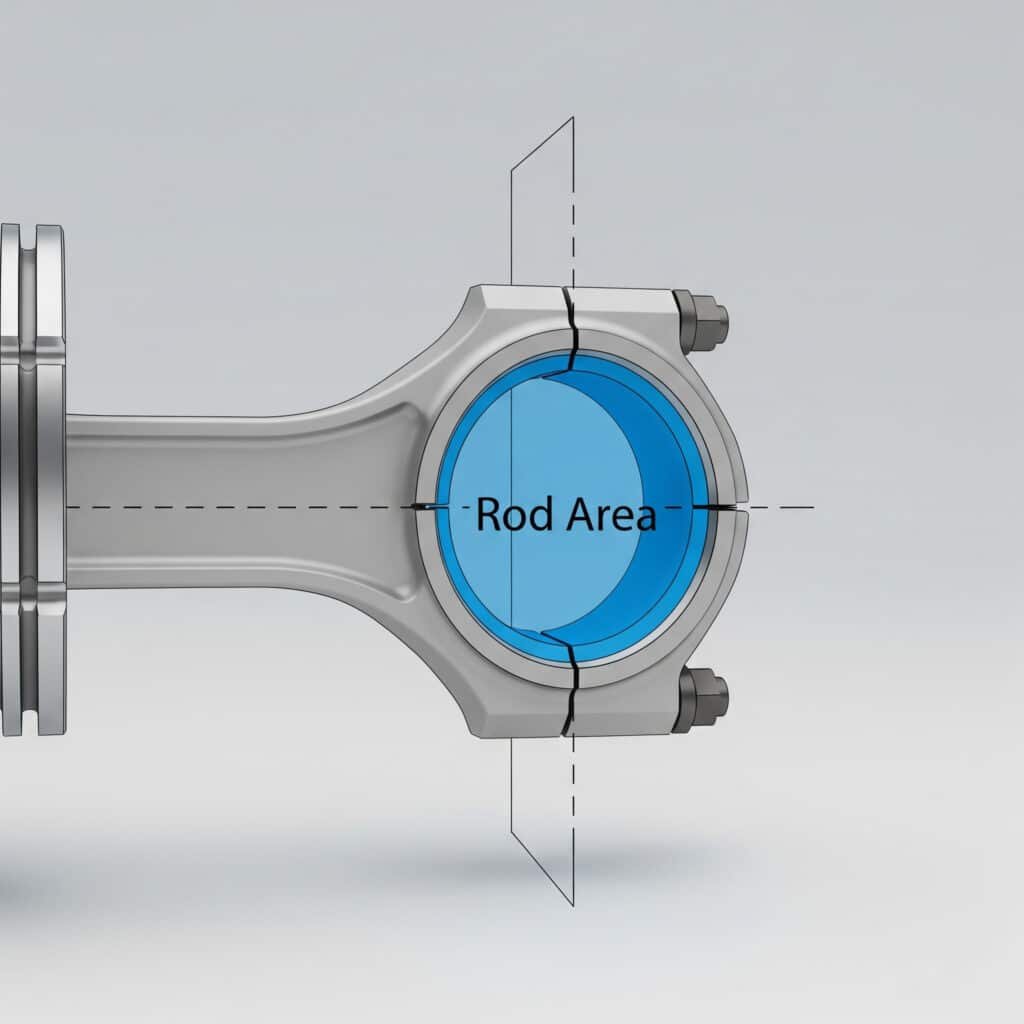

Çubuk alanı, A = πr² veya A = π(d/2)² olarak hesaplanan dairesel kesit alanıdır; burada 'r' çubuk yarıçapı ve 'd' çubuk çapıdır, kuvvet ve basınç hesaplamaları için kritiktir.

Dün, çift etkili silindir kuvveti hesaplamalarında çubuk alanını piston alanından çıkarmayı unuttuğu için pnömatik sistemi başarısız olan Meksikalı bir tasarım mühendisi olan Carlos'a yardım ettim.

İçindekiler

• Pnömatik Silindir Sistemlerinde Çubuk Alanı Nedir?
• Çubuk Kesit Alanı Nasıl Hesaplanır?
• Çubuk Alanı Kuvvet Hesaplamaları İçin Neden Önemlidir?
• Rot Alanı Silindir Performansını Nasıl Etkiler?

Pnömatik Silindir Sistemlerinde Çubuk Alanı Nedir?

Çubuk alanı, çift etkili pnömatik silindirlerde etkili piston alanlarını ve kuvvet çıkışlarını hesaplamak için gerekli olan piston çubuğunun dairesel kesit alanını temsil eder.
Çubuk alanı, kuvvet hesaplamaları için net etkin alanları belirlemek amacıyla kullanılan, çubuk eksenine dik olarak ölçülen, piston çubuğu kesiti tarafından işgal edilen dairesel alandır.

Çubuk Alanı Tanımı

Geometrik Özellikler

• Dairesel kesit: Standart çubuk geometrisi
• Dik ölçüm: Çubuk merkez hattına 90°
• Sabit alan: Çubuk uzunluğu boyunca tek tip
• Katı alan: Komple malzeme kesiti

Anahtar Ölçümler

• Çubuk çapı: Alan hesaplaması için birincil boyut
• Çubuk yarıçapı: Çap ölçümünün yarısı
• Kesit alanı: Dairesel alan formülü uygulaması
• Etkili alan: Silindir performansı üzerindeki etkisi

Rot ve Piston Alanı İlişkisi

Standart Çubuk Ölçüleri

Yaygın Çubuk Çapları

• 8mm çubuk: Alan = 50,3 mm²
• 12mm çubuk: Alan = 113,1 mm²
• 16mm çubuk: Alan = 201,1 mm²
• 20mm çubuk: Alan = 314,2 mm²
• 25mm çubuk: Alan = 490,9 mm²
• 32mm çubuk: Alan = 804,2 mm²

Çubuk-Delik Oranları

• Standart oran: Çubuk çapı = 0,5 × delik çapı
• Ağır hizmet: Çubuk çapı = 0,6 × delik çapı
• Hafif hizmet: Çubuk çapı = 0,4 × delik çapı
• Özel uygulamalar: Gereksinimlere göre değişir

Çubuk Alanı Uygulamaları

Kuvvet Hesaplamaları

Çubuk alanını şunun için kullanıyorum:

• Kuvvet uzatın: Tam piston alanı × basınç
• Geri çekme kuvveti: (Piston alanı - Çubuk alanı) × basınç
• Kuvvet farkı: Uzatma / geri çekme arasındaki fark
• Yük analizi: Silindirin uygulama ile eşleştirilmesi

Sistem Tasarımı

Çubuk alanı etkiler:

• Silindir seçimi: Uygulamalar için uygun boyutlandırma
• Hız hesaplamaları: Her yön için akış gereksinimleri
• Basınç gereksinimleri: Sistem basınç özellikleri
• Performans optimizasyonu: Dengeli çalışma tasarımı

Farklı Silindir Tiplerinde Rot Alanı

Tek Etkili Silindirler

• Çubuk alanı etkisi yok: Yay geri dönüşlü çalışma
• Yalnızca uzatma kuvveti: Tam piston alanı etkili
• Basitleştirilmiş hesaplamalar: Geri çekme kuvveti dikkate alınmaz
• Maliyet optimizasyonu: Azaltılmış karmaşıklık

Çift Etkili Silindirler

• Çubuk alanı kritik: Geri çekme kuvvetini etkiler
• Asimetrik operasyon: Her yönde farklı kuvvetler
• Karmaşık hesaplamalar: Her iki alanı da dikkate almalıdır
• Performans dengeleme: Gerekli tasarım hususları

Rotsuz Silindirler

• Çubuk alanı yok: Tasarımdan çıkarıldı
• Simetrik işlem: Her iki yönde eşit kuvvetler
• Basitleştirilmiş hesaplamalar: Tek alan değerlendirmesi
• Alan avantajları: Çubuk uzatma gereksinimi yok

Çubuk Kesit Alanı Nasıl Hesaplanır?

Çubuk kesit alanı hesaplaması, doğru pnömatik sistem tasarımı için çubuk çapı veya yarıçap ölçümleri ile standart dairesel alan formülünü kullanır.

Çubuk alanını A = πr² (yarıçap ile) veya A = π(d/2)² (çap ile) kullanarak hesaplayın, burada π = 3,14159'dur ve hesaplama boyunca tutarlı birimler sağlayın.

Temel Alan Formülü

Çubuk Yarıçapını Kullanma

A = πr²

• A: Çubuk kesit alanı
• π: 3.14159 (matematiksel sabit)
• r: Çubuk yarıçapı (çap ÷ 2)
• Birimler: Yarıçap birimlerinin karesi cinsinden alan

Çubuk Çapı Kullanımı

A = π(d/2)² veya A = πd²/4

• A: Çubuk kesit alanı
• π: 3.14159
• d: Çubuk çapı
• Birimler: Çap birimlerinin karesi cinsinden alan

Adım Adım Hesaplama

Ölçüm Süreci

1. Çubuk çapını ölçün: Doğruluk için kumpas kullanın
2. Ölçümü doğrulayın: Çoklu okumalar yapın
3. Yarıçapı hesaplayın: r = çap ÷ 2 (yarıçap formülü kullanılıyorsa)
4. Formül uygulayın: A = πr² veya A = π(d/2)²
5. Birimleri kontrol edin: Tutarlı birim sistemi sağlayın

Hesaplama Örneği

20 mm çapında bir çubuk için:

• Yöntem 1: A = π(10)² = π × 100 = 314,16 mm²
• Yöntem 2: A = π(20)²/4 = π × 400/4 = 314,16 mm²
• Doğrulama: Her iki yöntem de aynı sonuçları verir

Çubuk Alanı Hesaplama Tablosu

Ölçüm Araçları

Dijital Kumpaslar

• Doğruluk: ±0.02mm hassasiyet
• Menzil: 0-150mm tipik
• Özellikler: Dijital ekran, birim dönüştürme
• En iyi uygulama: Çoklu ölçüm noktaları

Mikrometre

• Doğruluk: ±0.001mm hassasiyet
• Menzil: Çeşitli ebatlar mevcuttur
• Özellikler: Cırcırlı durdurma, dijital seçenekler
• Uygulamalar: Yüksek hassasiyet gereksinimleri

Yaygın Hesaplama Hataları

Ölçüm Hataları

• Çap vs yarıçap: Formülde yanlış boyut kullanımı
• Birim tutarsızlığı: Mm ve inç karışımı
• Hassas hatalar: Yetersiz ondalık basamak
• Alet kalibrasyonu: Kalibre edilmemiş ölçüm cihazları

Formül Hataları

• Yanlış formül: Alan yerine çevrenin kullanılması
• Eksik π: Matematiksel sabitin unutulması
• Kare alma hataları: Hatalı üs uygulaması
• Birim dönüştürme: Uygun olmayan birim dönüşümleri

Doğrulama Yöntemleri

Çapraz Kontrol Teknikleri

1. Çoklu hesaplamalar: Farklı formül yöntemleri
2. Ölçüm doğrulama: Çap ölçümlerini tekrarlayın
3. Referans tabloları: Standart değerlerle karşılaştırın
4. CAD yazılımı: 3D model alan hesaplamaları

Makuliyet Kontrolleri

• Boyut korelasyonu: Daha büyük çap = daha büyük alan
• Standart karşılaştırmalar: Tipik çubuk boyutlarına uygun
• Uygulama uygunluğu: Silindir boyutuna uygun
• Üretim standartları: Yaygın mevcut boyutlar

Gelişmiş Hesaplamalar

İçi Boş Çubuklar

A = π(D² - d²)/4

• D: Dış çap
• d: İç çap
• Uygulama: Ağırlık azaltma, dahili yönlendirme
• Hesaplama: İç alanı dış alandan çıkarın

Dairesel Olmayan Çubuklar

• Kare çubuklar: A = yan²
• Dikdörtgen çubuklar: A = uzunluk × genişlik
• Özel şekiller: Uygun geometrik formülleri kullanın
• Uygulamalar: Dönmeyi önleyin, özel gereksinimler

Kanadalı bir pnömatik sistem tasarımcısı olan Jennifer ile çalıştığımda, başlangıçta πr² formülünde yarıçap yerine çap kullanarak çubuk alanını yanlış hesapladı, bu da çift etkili silindir uygulaması için 4 kat fazla tahmin ve tamamen yanlış kuvvet hesaplamalarına neden oldu.

Çubuk Alanı Kuvvet Hesaplamaları İçin Neden Önemlidir?

Rot alanı, çift etkili silindirlerin rot tarafındaki etkin piston alanını doğrudan etkileyerek uzatma ve geri çekme işlemleri arasında kuvvet farklılıkları yaratır.

Rod alanı, geri çekme sırasında etkili piston alanını azaltarak çift etkili silindirlerde uzatma kuvvetine kıyasla daha düşük geri çekme kuvveti oluşturur ve sistem tasarımında telafi gerektirir.

Kuvvet Hesaplama Temelleri

Temel Kuvvet Formülü

Kuvvet = Basınç × Alan²

• Kuvvet uzatın: F = P × A_piston
• Geri çekme kuvveti: F = P × (A_piston - A_çubuk)
• Kuvvet farkı: Uzatma kuvveti > Geri çekme kuvveti
• Tasarım etkisi: Her iki yönü de dikkate almalıdır

Etkili Alanlar

• Tam piston alanı: Uzatma sırasında kullanılabilir
• Net piston alanı: Geri çekme sırasında piston alanı eksi rot alanı
• Dairesel alan: Çubuk tarafında halka şeklinde alan
• Alan oranı: Kuvvet farklılığını belirler

Kuvvet Hesaplama Örnekleri

63mm Delik, 20mm Çubuk Silindir

• Piston alanı: π(31,5)² = 3.117 mm²
• Çubuk alanı: π(10)² = 314 mm²
• Net alan: 3,117 - 314 = 2,803 mm²
• 6 bar basınçta:
    – Kuvvet uzatın: 6 × 3,117 = 18,702 N
    – Geri çekme kuvveti: 6 × 2,803 = 16,818 N
    – Kuvvet farkı: 1,884 N (10% azaltma)

Kuvvet Karşılaştırma Tablosu

Uygulama Etkisi

Yük Eşleştirme

• Yükleri uzatın: Tam nominal gücü kaldırabilir
• Yükleri geri çekin: Azaltılmış etkin alan ile sınırlıdır
• Yük dengeleme: Tasarımda kuvvet farklılığını göz önünde bulundurun
• Güvenlik marjları: Azaltılmış geri çekme kapasitesini hesaba katın

Sistem Performansı

• Hız farklılıkları: Her yönde farklı akış gereksinimleri
• Basınç gereksinimleri: Geri çekme için daha yüksek basınç gerekebilir
• Kontrol karmaşıklığı: Asimetrik operasyonla ilgili hususlar
• Enerji verimliliği: Her iki yön için de optimize edin

Tasarım Hususları

Çubuk Boyutu Seçimi

• Standart oranlar: Çubuk çapı = 0,5 × delik çapı
• Ağır yükler: Yapısal güç için daha büyük çubuk
• Kuvvet dengesi: Daha eşit kuvvetler için daha küçük çubuk
• Uygulamaya özel: Özel gereksinimler için özel oranlar

Kuvvet Dengeleme Stratejileri

1. Basınç dengeleme: Çubuk tarafında daha yüksek basınç
2. Alan telafisi: Geri çekme gereksinimleri için daha büyük silindir
3. Çift silindirli: Her yön için ayrı silindirler
4. Çubuksuz tasarım: Çubuk alanı etkilerini ortadan kaldırın

Pratik Uygulamalar

Malzeme Taşıma

• Kaldırma uygulamaları: Kritik kuvveti uzatın
• İtme işlemleri: Geri çekme kuvveti eşleştirmesi gerekebilir
• Sıkıştırma sistemleri: Kuvvet farkı tutma gücünü etkiler
• Konumlandırma hassasiyeti: Kuvvet değişimleri hassasiyeti etkiler

Üretim Süreçleri

• Basın işlemleri: Tutarlı kuvvet gereksinimleri
• Montaj sistemleri: Hassas kuvvet kontrolü gerekli
• Kalite kontrol: Kuvvet varyasyonları ürün kalitesini etkiler
• Çevrim süresi: Kuvvet farklılıkları çarpma hızı

Kuvvet Sorunlarını Giderme

Yaygın Sorunlar

• Yetersiz geri çekme kuvveti: Ağ alanı için çok ağır yük
• Düzensiz çalışma: Kuvvet farkı sorunlara neden olur
• Hız değişimleri: Farklı akış gereksinimleri
• Kontrol zorlukları: Asimetrik yanıt özellikleri

Çözümler

• Silindir büyütme: Yeterli geri çekme kuvveti için daha büyük delik
• Basınç ayarı: Kritik yön için optimize edin
• Çubuk boyutu optimizasyonu: Güç ve kuvvet gereksinimlerini dengeleyin
• Sistemin yeniden tasarlanması: Çubuksuz alternatifleri değerlendirin

Avustralyalı bir makine üreticisi olan Michael'a danıştığımda, paketleme ekipmanı sadece uzatma kuvveti için tasarlandığından tutarsız bir çalışma gösteriyordu. 15% geri çekme kuvvetinin azaltılması, geri dönüş stroku sırasında sıkışmaya neden oldu ve her iki yönü de düzgün bir şekilde idare etmek için silindirin büyütülmesini gerektirdi.

Rot Alanı Silindir Performansını Nasıl Etkiler?

Çubuk alanı, pnömatik uygulamalarda silindir hızını, kuvvet çıkışını, enerji tüketimini ve genel sistem performansını önemli ölçüde etkiler.

Daha büyük çubuk alanları, daha az etkili alan ve daha az hava hacmi gereksinimi nedeniyle geri çekme kuvvetini azaltır ve geri çekme hızını artırarak asimetrik silindir performans özellikleri oluşturur.

Hız Performans Etkisi

Akış Hızı İlişkileri

Hız = Akış Hızı³ ÷ Etkin Alan

• Hızı artırın: Akış ÷ Tam piston alanı
• Geri çekme hızı: Akış ÷ (Piston alanı - Çubuk alanı)
• Hız farkı: Tipik olarak daha hızlı geri çekilir
• Akış optimizasyonu: Her yönde farklı gereksinimler

Hız Hesaplama Örneği

100 L/dak akışta 63 mm delik, 20 mm çubuk için:

• Hızı artırın: 100.000 ÷ 3.117 = 32,1 mm/s
• Geri çekme hızı: 100.000 ÷ 2.803 = 35,7 mm/s
• Hız artışı: 11% daha hızlı geri çekme

Performans Özellikleri

Kuvvet Çıkışı Etkileri

Enerji Tüketimi

• İnme süresini uzatın: Tam hava hacmi gerekli
• Geri çekme stroku: Azaltılmış hava hacmi (çubuk deplasmanı)
• Enerji tasarrufu: Geri çekme sırasında daha düşük tüketim
• Sistem verimliliği: Genel enerji optimizasyonu mümkün

Hava Tüketim Analizi

Hacim Hesaplamaları

• Hacmi genişletin: Piston alanı × strok uzunluğu
• Geri çekme hacmi: (Piston alanı - Çubuk alanı) × strok uzunluğu
• Hacim farkı: Çubuk hacminde tasarruf
• Maliyet etkisi: Azaltılmış kompresör gereksinimleri

Tüketim Örneği

100 mm delik, 32 mm çubuk, 500 mm strok:

• Hacmi genişletin: 7,854 × 500 = 3,927,000 mm³
• Geri çekme hacmi: 7.050 × 500 = 3.525.000 mm³
• Tasarruf: 402.000 mm³ (10% redüksiyon)

Sistem Tasarım Optimizasyonu

Çubuk Boyutu Seçim Kriterleri

1. Yapısal gereksinimler: Burkulma⁴ ve eğilme yükleri
2. Kuvvet dengesi: Kabul edilebilir kuvvet farkı
3. Hız gereksinimleri: İstenen hız özellikleri
4. Enerji verimliliği: Hava tüketimi optimizasyonu
5. Maliyetle ilgili hususlar: Malzeme ve üretim maliyetleri

Performans Dengeleme

• Akış kontrolü: Her yön için ayrı düzenleme
• Basınç dengeleme: Kuvvet gereksinimlerine göre ayarlayın
• Hız eşleştirme: Gerekirse daha hızlı gaz verin
• Yük analizi: Silindiri uygulama talepleriyle eşleştirin

Uygulamaya Özel Hususlar

Yüksek Hızlı Uygulamalar

• Küçük çubuklar: Hız farkını en aza indirin
• Akış optimizasyonu: Her yön için boyut valfleri
• Kontrol karmaşıklığı: Asimetrik yanıtı yönetme
• Hassasiyet gereksinimleri: Hız değişimlerini hesaba katın

Ağır Hizmet Uygulamaları

• Büyük çubuklar: Yapısal güç önceliği
• Kuvvet telafisi: Azaltılmış geri çekme kuvvetini kabul edin
• Yük analizi: Her iki yönde de yeterli kapasitenin sağlanması
• Güvenlik faktörleri: Muhafazakar tasarım yaklaşımı

Performans İzleme

Temel Performans Göstergeleri

• Çevrim süresi tutarlılığı: Hız değişimlerini izleyin
• Kuvvet çıkışı: Yeterli kapasiteyi doğrulayın
• Enerji tüketimi: Hava kullanım modellerini takip edin
• Sistem basıncı: Verimlilik için optimize edin

Sorun Giderme Yönergeleri

• Yavaş geri çekme: Aşırı çubuk alanı olup olmadığını kontrol edin
• Yetersiz güç: Etkin alan hesaplamalarını doğrulayın
• Eşit olmayan hızlar: Akış kontrollerini ayarlayın
• Yüksek enerji kullanımı: Kamış boyutu seçimini optimize edin

Gelişmiş Performans Kavramları

Dinamik Tepki

• Hızlanma farklılıkları: Kütle ve alan etkileri
• Rezonans özellikleri: Doğal frekans değişimleri
• Kontrol kararlılığı: Asimetrik sistem davranışı
• Konumlandırma hassasiyeti: Hız farkı etkileri

Termal Etkiler

• Isı üretimi: Uzatma yönünde daha yüksek
• Sıcaklık artışı: Performans tutarlılığını etkiler
• Soğutma gereksinimleri: Gelişmiş ısı dağılımına ihtiyaç duyabilir
• Malzeme genleşmesi: Termal büyüme ile ilgili hususlar

Gerçek Dünya Performans Verileri

Vaka Çalışması Sonuçları

100 tesisin analizi göstermiştir ki:

• Standart rot oranları: 10-15% hız diferansiyeli tipik
• Büyük boy çubuklar: Geri çekmede 50%'ye kadar hız artışı
• Cılız çubuklar: Vakaların 25%'sinde yapısal arızalar
• Optimize edilmiş tasarımlar: Dengeli performans elde edilebilir

İngiltere'den bir ambalaj mühendisi olan Lisa için silindir seçimini optimize ettiğimde, çubuk boyutunu 0,6'dan 0,5 delik oranına düşürdük, yeterli yapısal gücü korurken kuvvet dengesini 20% iyileştirdik ve döngü süresi varyasyonlarını 30% azalttık.

Sonuç

Çubuk alanı, çubuk çapı 'd' kullanılarak π(d/2)²'ye eşittir. Bu alan, çift etkili silindirlerde etkili geri çekme kuvvetini azaltarak pnömatik sistem tasarımında dikkate alınması gereken hız ve kuvvet farklılıkları yaratır.

Çubuk Alanı Hakkında SSS
