Termal aşırı yükten kaynaklanan yüksek çevrimli silindir arızaları, üreticilere planlanmamış duruş süreleri ve bileşen değişimi açısından milyonlara mal olmaktadır. Aşırı ısı üretimi conta bozulmasına, yağlayıcı bozulmasına ve kritik üretim çalışmaları sırasında yıkıcı sistem arızalarına neden olan boyutsal değişikliklere yol açar.
Yüksek devirli silindirlerin termal özelliklerinin analiz edilmesi, performans düşüşünü tahmin etmek, soğutma stratejilerini optimize etmek ve zorlu endüstriyel uygulamalarda termal kaynaklı arızaları önlemek için sıcaklık artışının, ısı üretim oranlarının, termal dağılım kapasitesinin ve malzeme termal limitlerinin ölçülmesini içerir.
Geçen ay, Detroit'teki bir otomotiv damgalama tesisinde tesis mühendisi olan Jennifer'dan acil bir telefon aldım; yüksek hızlı transfer hattında dakikada 180 devirlik çalışmadan kaynaklanan termal aşırı yük nedeniyle her iki haftada bir silindir arızaları yaşanıyordu. 🔥
İçindekiler
- Yüksek Devirli Silindirlerde Birincil Isı Üretim Kaynakları Nelerdir?
- Çalışma Sırasında Silindir Sıcaklığını Nasıl Ölçer ve İzlersiniz?
- Hangi Termal Analiz Yöntemleri Silindir Performansını ve Arıza Noktalarını Tahmin Eder?
- Termal Yönetim Stratejileri Yüksek Çevrim Silindir Ömrünü Nasıl Uzatabilir?
Yüksek Devirli Silindirlerde Birincil Isı Üretim Kaynakları Nelerdir? 🌡️
Isı üretim mekanizmalarını anlamak, yüksek çevrimli uygulamalarda etkili termal yönetim için gereklidir.

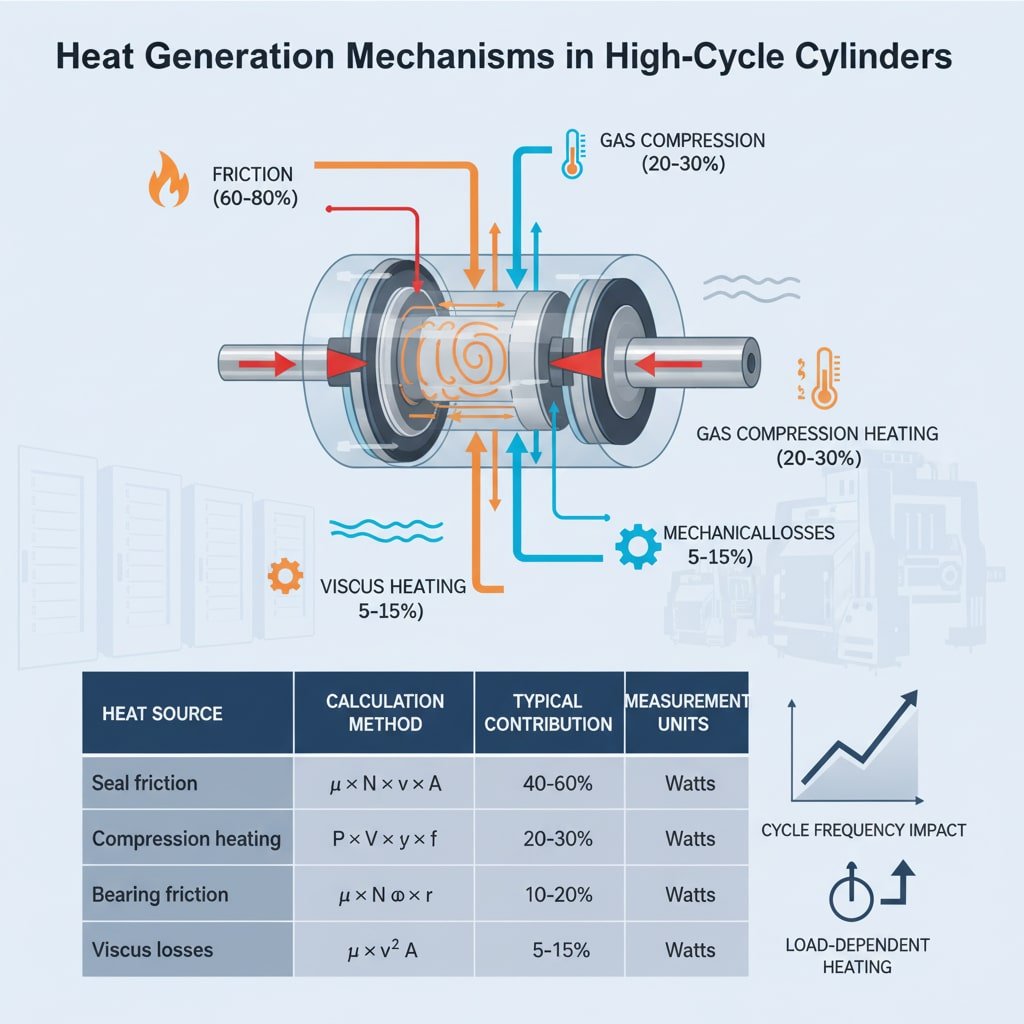

Yüksek devirli silindirlerdeki birincil ısı üretim kaynakları arasında piston keçeleri ve rot yataklarından kaynaklanan sürtünme, hızlı çevrim sırasında gaz sıkıştırma ısınması, hidrolik sistemlerdeki viskoz ısınma ve dahili bileşen hareketinden kaynaklanan mekanik kayıplar bulunur; sürtünme tipik olarak toplam ısı üretiminin 60-80%'sine katkıda bulunur.
Sürtünmeye Dayalı Isı Üretimi
Çoğu yüksek devirli silindir uygulamasında baskın ısı kaynağıdır.
Sürtünme Kaynakları
- Piston contaları: İnme hareketi sırasında ısı üreten birincil sürtünme arayüzü
- Çubuk contaları: Silindir kapağı arayüzünde ikincil sürtünme kaynağı
- Yatak yüzeyleri: Kılavuz burçlar ve çubuk yatakları kayma sürtünmesi yaratır
- Dahili bileşenler: Valf mekanizmaları ve iç kılavuzlar sürtünme kayıplarına katkıda bulunur
Sıkıştırma ve Genleşme Isıtması
Hızlı gaz sıkıştırma ve genişleme döngülerinden kaynaklanan termodinamik etkiler.
Gazlı Isıtma Mekanizmaları
- Adyabatik sıkıştırma1: Hızlı sıkıştırma gaz sıcaklığını önemli ölçüde artırır
- Genleşme soğutması: Gaz genleşmesi egzoz sırasında sıcaklık düşüşü yaratır
- Basınç döngüsü: Tekrarlanan basınç değişiklikleri termal döngü etkileri yaratır
- Akış kısıtlamaları: Valf ve port kısıtlamaları türbülanslı ısıtma yaratır
Isı Üretimi Hesaplama Yöntemleri
Analiz ve tahmin için termal enerji üretiminin ölçülmesi.
| Isı Kaynağı | Hesaplama Yöntemi | Tipik Katkı | Ölçüm Birimleri |
|---|---|---|---|
| Conta sürtünmesi | μ × N × v × A | 40-60% | Watts |
| Sıkıştırmalı ısıtma | P × V × γ × f | 20-30% | Watts |
| Rulman sürtünmesi | μ × N × ω × r | 10-20% | Watts |
| Viskoz kayıplar | η × v² × A | 5-15% | Watts |
Döngü Sıklığı Etkisi
Çalışma hızının ısı üretim oranlarını ve termal birikimi nasıl etkilediği.
Frekans Etkileri
- Doğrusal ilişki: Isı üretimi genellikle çevrim frekansı ile orantılıdır
- Termal birikim: Daha yüksek frekanslar döngüler arasındaki soğutma süresini azaltır
- Kritik frekans: Isı üretiminin dağıtma kapasitesini aştığı nokta
- Rezonans etkileri: Belirli frekanslar termal üretimi artırabilir
Yüke Bağlı Isıtma
Uygulanan yüklerin termal özellikleri ve ısı üretimini nasıl etkilediği.
Yük Faktörleri
- Conta sıkıştırma: Daha yüksek yükler conta sürtünmesini ve ısı oluşumunu artırır
- Yatak yükleri: Yan yükler ek sürtünme ısınması yaratır
- Basınç seviyeleri: Çalışma basıncı sıkıştırma ısıtmasını doğrudan etkiler
- Dinamik yükler: Değişken yükler karmaşık termal modeller yaratır
Çevresel Isı Kaynakları
Silindir termal yüklemesine katkıda bulunan dış faktörler.
Harici Isı Kaynakları
- Ortam sıcaklığı: Çevredeki ortam sıcaklığı temel çizgiyi etkiler
- Radyant ısıtma: Yakındaki ekipman ve süreçlerden gelen ısı
- İletimle ısıtma: Montaj yapılarından ısı transferi
- Güneş enerjili ısıtma: Dış mekan uygulamalarında doğrudan güneş ışığına maruz kalma
Jennifer'ın otomotiv tesisi ciddi termal sorunlar yaşıyordu çünkü yüksek hızlı silindirleri en yoğun üretim sırasında 800 watt'ın üzerinde ısı üretiyordu ve bu da soğutma kapasitelerini çok aşıyordu. 🏭
Çalışma Sırasında Silindir Sıcaklığını Nasıl Ölçer ve İzlersiniz? 📊
Doğru sıcaklık ölçümü, termal analiz ve performans optimizasyonu için çok önemlidir.
Silindir sıcaklığı izleme, silindir kapağı, namlu yüzeyi ve dahili bileşenler gibi kritik konumlarda termokupllar, kızılötesi sensörler ve gömülü sıcaklık problarının kullanılmasını ve veri kayıt sistemlerinin kestirimci bakım stratejileri için sürekli izleme ve termal trend analizi sağlamasını içerir.
Sıcaklık Ölçüm Konumları
Kapsamlı termal izleme için sensörlerin stratejik yerleşimi.
Kritik Ölçüm Noktaları
- Silindir kapağı: Sıkıştırma ısıtması nedeniyle en yüksek sıcaklık konumu
- Namlu yüzeyi: Ortalama çalışma sıcaklığı için orta strok konumu
- Çubuk yatağı: Kritik conta arayüz sıcaklığı izleme
- Egzoz portu: Sıkıştırma analizi için gaz sıcaklığı ölçümü
Sensör Teknolojisi Seçenekleri
Çeşitli uygulamalar için farklı sıcaklık ölçüm teknolojileri.
Sensör Tipleri
- Termokupllar2: Endüstriyel uygulamalar için en yaygın olanı, geniş sıcaklık aralığı
- RTD sensörleri: Hassas sıcaklık ölçümü için daha yüksek doğruluk
- Kızılötesi sensörler: Hareketli bileşenler için temassız ölçüm
- Gömülü sensörler: OEM uygulamaları için dahili sıcaklık izleme
Veri Toplama Sistemleri
Birden fazla sensörden sıcaklık verilerini toplama ve analiz etme yöntemleri.
| Sistem Tipi | Örnekleme Oranı | Doğruluk | Maliyet Faktörü | En İyi Uygulama |
|---|---|---|---|---|
| Temel kaydedici | 1 Hz | ±2°C | 1x | Basit izleme |
| Endüstriyel DAQ | 100 Hz | ±0.5°C | 3-5x | Süreç kontrolü |
| Yüksek hızlı sistem | 1000 Hz | ±0.1°C | 8-12x | Araştırma analizi |
| Kablosuz sensörler | 0,1 Hz | ±1°C | 2-3x | Uzaktan izleme |
Sıcaklık Haritalama Teknikleri
Silindir çalışmasının kapsamlı termal profillerinin oluşturulması.
Haritalama Yöntemleri
- Çok noktalı ölçüm: Mekansal sıcaklık dağılımı için çoklu sensörler
- Termal görüntüleme: Yüzey sıcaklığı haritalaması için kızılötesi kameralar
- Hesaplamalı modelleme: İç sıcaklık tahmini için CFD analizi
- Geçici analiz: Zamana dayalı sıcaklık değişimi ölçümü
Gerçek Zamanlı İzleme Sistemleri
Proses kontrolü ve güvenliği için sürekli sıcaklık izleme.
İzleme Özellikleri
- Alarm sistemleri: Sıcaklık eşik uyarıları ve kapatmalar
- Trend analizi: Kestirimci bakım için geçmiş veriler
- Uzaktan erişim: Web tabanlı izleme ve mobil uyarılar
- Veri entegrasyonu: Tesis SCADA ve MES sistemlerine bağlantı
Kalibrasyon ve Doğruluk
Termal analiz için ölçüm güvenilirliği ve izlenebilirliğin sağlanması.
Kalibrasyon Gereklilikleri
- Düzenli kalibrasyon: Referans standartlara karşı periyodik doğrulama
- Sensör kayması: Sensör yaşlanma etkilerinin izlenmesi ve telafisi
- Çevresel tazminat: Ortam sıcaklığı değişimleri için ayarlama
- İzlenebilirlik: Kalite güvencesi için NIST tarafından izlenebilir kalibrasyon
Güvenlikle İlgili Hususlar
Personel ve ekipman koruması için sıcaklık izleme.
Güvenlik Özellikleri
- Aşırı sıcaklık koruması: Tehlikeli sıcaklıklarda otomatik kapanma
- Arıza emniyetli tasarım: Sensör arızalarına sistem yanıtı
- Patlamaya dayanıklı sensörler: Tehlikeli alan sıcaklık izleme
- Acil durum soğutması: Kritik sıcaklıklarda otomatik soğutma aktivasyonu
Hangi Termal Analiz Yöntemleri Silindir Performansını ve Arıza Noktalarını Tahmin Eder? 🔬
Gelişmiş analiz teknikleri, termal davranışı tahmin etmeye ve silindir tasarımını optimize etmeye yardımcı olur.
Termal analiz yöntemleri şunları içerir sonlu elemanlar analizi (FEA)3 ısı transferi modellemesi, soğutma optimizasyonu için hesaplamalı akışkanlar dinamiği (CFD), yorulma tahmini için termal döngü analizi ve termal stres koşulları altında sızdırmazlık ömrünü ve performans bozulmasını tahmin etmek için malzeme bozulma modellemesi.
Sonlu Elemanlar Analizi (FEA)
Detaylı termal davranış tahmini ve optimizasyonu için bilgisayar modellemesi.
FEA Uygulamaları
- Isı transferi modellemesi: İletim, konveksiyon ve radyasyon analizi
- Termal stres analizi: Malzeme genleşmesi ve gerilme tahmini
- Sıcaklık dağılımı: Silindir boyunca uzamsal sıcaklık haritalaması
- Geçici analiz: Zamana bağlı termal davranış modellemesi
Hesaplamalı Akışkanlar Dinamiği (CFD)
Gaz akışı ve ısı transferi analizi için gelişmiş modelleme.
CFD Yetenekleri
- Gaz akış analizi: İç gaz hareketi ve türbülans etkileri
- Isı transfer katsayıları: Konvektif soğutma etkinliği hesaplaması
- Basınç düşüşü analizi: Akış kısıtlamaları ve termal etkileri
- Soğutma optimizasyonu: Hava akışı ve soğutma sistemi tasarım optimizasyonu
Termal Döngü Analizi
Tekrarlanan termal stresten kaynaklanan yorulma ve bozulmanın tahmin edilmesi.
| Analiz Türü | Amaç | Anahtar Parametreler | Çıktı |
|---|---|---|---|
| Stres analizi | Malzeme yorgunluğu | Sıcaklık aralığı, çevrimler | Yorgunluk ömrü |
| Conta bozulması | Fok ömrü tahmini | Sıcaklık, basınç | Hizmet saatleri |
| Boyutsal kararlılık | Gümrükleme değişiklikleri | Termal genleşme | Performans kayması |
| Malzeme yaşlanması | Mülk değişiklikleri | Zaman, sıcaklık | Bozulma oranı |
Isı Transferi Hesaplamaları
Termal sistem tasarımı ve analizi için temel hesaplamalar.
Hesaplama Yöntemleri
- İletim analizi: Katı malzemelerden ısı akışı
- Konveksiyon modelleme: Çevredeki havaya veya soğutucuya ısı transferi
- Radyasyon hesaplamaları: Elektromanyetik radyasyon yoluyla ısı kaybı
- Termal direnç: Genel ısı transferi etkinliği
Performans Bozulma Modellemesi
Termal etkilerin silindir performansını zaman içinde nasıl etkilediğini tahmin etme.
Bozulma Faktörleri
- Conta sertleştirme: Elastomer özellikleri üzerinde sıcaklık etkileri
- Gümrükleme değişiklikleri: İç boşlukları etkileyen termal genleşme
- Yağlayıcı arızası: Yüksek sıcaklıkta yağlayıcı bozunması
- Malzeme özellik değişiklikleri: Sıcaklık ile mukavemet ve sertlik değişimleri
Kestirimci Bakım Algoritmaları
Bakım ihtiyaçlarını tahmin etmek ve arızaları önlemek için termal verilerin kullanılması.
Algoritma Türleri
- Trend analizi: Zaman içindeki sıcaklık eğilimlerinin istatistiksel analizi
- Makine öğrenimi: Termal arıza modellerinin yapay zeka tabanlı tahmini
- Eşik izleme: Basit sıcaklık limiti tabanlı tahminler
- Çok parametreli modeller: Çoklu sensör girdileri kullanan karmaşık modeller
Doğrulama Yöntemleri
Test ve ölçüm yoluyla termal analiz doğruluğunun onaylanması.
Doğrulama Yaklaşımları
- Laboratuvar testleri: Kontrollü ortam termal testi
- Saha doğrulama: Gerçek dünya operasyonlarının modellerle karşılaştırılması
- Hızlandırılmış test: Hızlı doğrulama için yüksek sıcaklık testi
- Karşılaştırmalı analiz: Bilinen termal performansa karşı kıyaslama
Bepto'da, yüksek çevrimli uygulamalar için çubuksuz silindir tasarımlarımızı optimize etmek için gelişmiş termal modelleme yazılımı kullanıyoruz ve zorlu termal koşullar altında maksimum performans ve güvenilirlik sağlıyoruz. 💪
Termal Yönetim Stratejileri Yüksek Çevrim Silindir Ömrünü Nasıl Uzatabilir? ❄️
Etkili termal yönetim, silindir performansını ve hizmet ömrünü önemli ölçüde artırır.
Termal yönetim stratejileri arasında basınçlı hava veya sıvı soğutma kullanan aktif soğutma sistemleri, gelişmiş yüzey alanı ve ısı alıcıları aracılığıyla pasif ısı dağıtımı, gelişmiş termal özellikler için malzeme seçimi ve ısı üretimini en aza indirmek için görev döngüsü optimizasyonu ve basınç azaltma gibi operasyonel değişiklikler yer alır.
Aktif Soğutma Sistemleri
Yüksek ısılı uygulamalar için tasarlanmış soğutma çözümleri.
Soğutma Yöntemleri
- Cebri hava soğutma: Gelişmiş konvektif soğutma için fanlar ve üfleyiciler
- Sıvı soğutma: Silindir ceketlerinden su veya soğutma sıvısı sirkülasyonu
- Isı eşanjörleri: Ekstrem uygulamalar için özel soğutma sistemleri
- Termoelektrik soğutma4: Hassas sıcaklık kontrolü için Peltier cihazları
Pasif Isı Dağıtımı
Doğal ısı dağılımını iyileştirmek için tasarım değişiklikleri.
Pasif Stratejiler
- Isı alıcıları: Daha iyi ısı transferi için genişletilmiş yüzey alanı
- Termal kütle: Isı emilimi için artırılmış malzeme hacmi
- Yüzey işlemleri: Isı transferini geliştirmek için kaplamalar ve yüzeyler
- Havalandırma tasarımı: Silindirlerin etrafında doğal hava akışı iyileştirmesi
Termal Yönetim için Malzeme Seçimi
Yüksek döngülü uygulamalar için üstün termal özelliklere sahip malzemelerin seçilmesi.
| Malzeme Özelliği | Standart Malzemeler | Yüksek Performanslı Seçenekler | İyileştirme Faktörü |
|---|---|---|---|
| Termal iletkenlik | Alüminyum (200 W/mK) | Bakır (400 W/mK) | 2x |
| Isı kapasitesi | Çelik (0,5 J/gK) | Alüminyum (0,9 J/gK) | 1.8x |
| Termal genleşme | Çelik (12 μm/mK) | Invar (1,2 μm/mK) | 10x |
| Sıcaklık direnci | NBR (120°C) | FKM (200°C) | 1.7x |
Operasyonel Optimizasyon
Termal yükü azaltmak için çalışma parametrelerinin değiştirilmesi.
Optimizasyon Stratejileri
- Görev döngüsü yönetimi: Soğutma için planlanmış dinlenme süreleri
- Basınç optimizasyonu: Isınmayı en aza indirmek için çalışma basıncının düşürülmesi
- Hız kontrolü: Termal koşullara bağlı olarak değişken çevrim hızları
- Yük dengeleme: Termal yüklerin birden fazla silindire dağıtılması
Yağlama ve Conta Yönetimi
Yüksek sıcaklık sızdırmazlık ve yağlama sistemleri için özel yaklaşımlar.
Termal Yağlama
- Yüksek sıcaklık yağlayıcıları: Aşırı sıcaklıkta çalışma için sentetik yağlar
- Soğutma yağları: Isı emici yağlayıcı formülasyonları
- Conta malzemeleri: Yüksek sıcaklık elastomerleri ve termoplastikleri
- Yağlama sistemleri: Soğutma ve koruma için sürekli yağlama
Sistem Entegrasyonu
Termal yönetimin genel sistem tasarımı ile koordine edilmesi.
Entegrasyon Unsurları
- Kontrol sistemleri: Sıcaklık geri bildirimine dayalı otomatik termal yönetim
- Güvenlik sistemleri: Termal koruma ve acil durum soğutma aktivasyonu
- Bakım planlaması: Termal tabanlı kestirimci bakım programları
- Performans izleme: Sürekli termal performans değerlendirmesi
Maliyet-Fayda Analizi
Performans iyileştirmesine karşı termal yönetim yatırımının değerlendirilmesi.
Ekonomik Değerlendirmeler
- İlk yatırım: Soğutma sistemleri ve termal yönetim ekipmanlarının maliyeti
- İşletme maliyetleri: Aktif soğutma sistemleri için enerji tüketimi
- Bakım tasarrufları: Gelişmiş termal yönetim sayesinde daha az bakım
- Üretkenlik kazanımları: Termal optimizasyon sayesinde artan çalışma süresi ve performans
İleri Termal Teknolojiler
Yeni nesil termal yönetim için gelişmekte olan teknolojiler.
Geleceğin Teknolojileri
- Faz değişim malzemeleri: Pik yük yönetimi için termal enerji depolama
- Mikro kanallı soğutma: Mikro ölçekli kanallar aracılığıyla gelişmiş ısı transferi
- Akıllı malzemeler: Uyarlanabilir soğutma için sıcaklığa duyarlı malzemeler
- IoT entegrasyonu: Bulut analitiği ile bağlantılı termal yönetim sistemleri
Phoenix, Arizona'da yüksek hızlı bir paketleme hattını yöneten Sarah, kapsamlı termal yönetim çözümümüzü uyguladı ve üretim hızlarını 25% artırırken silindir hizmet ömründe 300% iyileşme elde etti. 🚀
Sonuç
Kapsamlı termal analiz ve yönetim stratejileri, zorlu endüstriyel uygulamalarda yüksek çevrimli silindir performansını en üst düzeye çıkarmak, arızaları önlemek ve operasyonel verimliliği optimize etmek için gereklidir. 🎯
Yüksek Devirli Silindir Termal Analizi Hakkında SSS
S: Yüksek çevrimli silindir çalışması için hangi sıcaklık artışı normal kabul edilir?
Normal sıcaklık artışı standart uygulamalar için ortamın 20-40°C üzerinde değişirken, yüksek performanslı silindirler uygun termal yönetim altında 60°C'ye kadar artışı tolere edebilir. Bu aralıkların aşılması tipik olarak yetersiz soğutma veya sistem optimizasyonu gerektiren aşırı ısı üretimini gösterir.
S: Kestirimci bakım için termal izleme verileri ne sıklıkla gözden geçirilmelidir?
Termal veriler trend analizi için günlük olarak, bakım planlaması için ayrıntılı haftalık raporlarla ve uzun vadeli optimizasyon için aylık kapsamlı analizlerle incelenmelidir. Kritik uygulamalar, anında müdahale için gerçek zamanlı uyarılarla sürekli izleme gerektirebilir.
S: Mevcut silindirler termal yönetim sistemleri ile güçlendirilebilir mi?
Evet, mevcut birçok silindir harici soğutma sistemleri, gelişmiş ısı alıcıları ve sıcaklık izleme ekipmanları ile güçlendirilebilir. Mühendislik ekibimiz güçlendirme fizibilitesini değerlendirir ve mevcut kurulumlar için özel termal yönetim çözümleri tasarlar.
S: Termal kaynaklı silindir sorunlarının uyarı işaretleri nelerdir?
Uyarı işaretleri arasında kademeli olarak artan çalışma sıcaklıkları, düşük döngü hızları, erken sızdırmazlık arızaları, tutarsız performans ve görünür ısı bozulması veya renk değişikliği yer alır. Termal izleme yoluyla erken tespit, yıkıcı arızaları ve maliyetli duruş sürelerini önler.
S: Çevre koşulları silindir termal yönetim gereksinimlerini nasıl etkiler?
Yüksek ortam sıcaklıkları, yetersiz havalandırma ve radyan ısı kaynakları termal yönetim gereksinimlerini önemli ölçüde artırır ve genellikle aktif soğutma sistemleri gerektirir. Termal analizimiz, tüm çalışma koşulları için yeterli soğutma kapasitesi sağlamak üzere çevresel faktörleri içerir.
-
Isı transferi olmadan hızlı bir şekilde sıkıştırıldığında gaz sıcaklığının nasıl yükseldiğine dair termodinamik prensibi öğrenin. ↩
-
Bu yaygın endüstriyel sıcaklık sensörlerinin çalışma prensibini (Seebeck etkisi) ve türlerini anlayın. ↩
-
Mühendislikte ısı transferi, konveksiyon ve termal gerilimi modellemek için FEA simülasyonunun nasıl kullanıldığını keşfedin. ↩
-
Peltier cihazlarının arkasındaki katı hal fiziğini ve elektrik akımı kullanarak ısıyı nasıl transfer ettiklerini keşfedin. ↩
