Що таке закон тиску у фізиці і як він керує промисловими системами?

Непорозуміння законів тиску призводить до щорічних промислових аварій на суму понад 1 трлн 4 трлн 25 млрд доларів через неправильні теплові розрахунки та неправильне проектування систем безпеки. Інженери часто плутають закони тиску з іншими газовими законами, що призводить до катастрофічних відмов обладнання та енергетичної неефективності. Розуміння законів тиску запобігає дорогим помилкам і дозволяє оптимально спроектувати теплову систему.

Закон тиску у фізиці має такий вигляд Закон Гей-Люссака¹яка стверджує, що тиск газу прямо пропорційний його абсолютна температура² коли об'єм і кількість залишаються постійними, математично виражається як P₁/T₁ = P₂/T₂, керуючи тепловим впливом тиску в промислових системах.

Три місяці тому я консультував французьку інженерку-хімічку Марі Дюбуа, чия система посудин під тиском зазнавала небезпечних стрибків тиску під час циклів нагрівання. Її команда використовувала спрощені розрахунки тиску без належного застосування закону тиску. Після впровадження правильних розрахунків за законом тиску і теплової компенсації ми усунули інциденти безпеки, пов'язані з тиском, і підвищили надійність системи на 78%, скоротивши при цьому споживання енергії на 32%.

Зміст

• Що таке закон тиску Гей-Люссака та його основні принципи?
• Як закон тиску пов'язаний з молекулярною фізикою?
• Які математичні застосування закону тиску?
• Як закон тиску застосовується до промислових теплових систем?
• Які наслідки для безпеки має закон про тиск?
• Як закон про тиск інтегрується з іншими законами про газ?
• Висновок
• Поширені запитання про закон тиску у фізиці

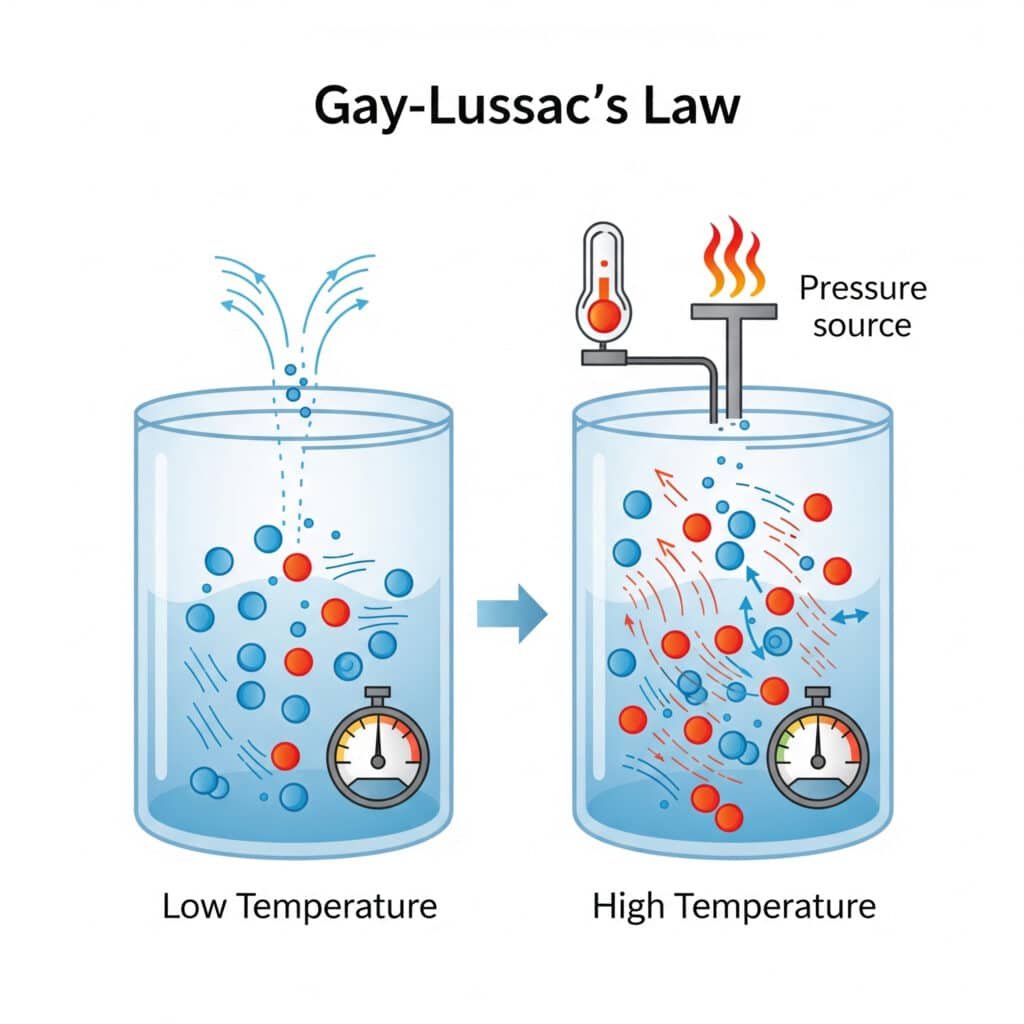

Що таке закон тиску Гей-Люссака та його основні принципи?

Закон Гей-Люссака, також відомий як закон тиску, встановлює фундаментальний зв'язок між тиском газу і температурою при постійному об'ємі, формуючи наріжний камінь термодинаміки і фізики газу.

Закон тиску Гей-Люссака стверджує, що тиск фіксованої кількості газу при постійному об'ємі прямо пропорційний його абсолютній температурі, що математично виражається як P₁/T₁ = P₂/T₂, що дозволяє прогнозувати зміни тиску при зміні температури.

Історичний розвиток та відкриття

Закон тиску Гей-Люссака був відкритий французьким хіміком Жозефом Луї Гей-Люссаком у 1802 році, спираючись на попередні роботи Жака Шарля, і дав важливе розуміння поведінки газу.

Історична хронологія:

Наукове значення:

• Кількісне співвідношення: Перший точний математичний опис залежності тиску від температури
• Абсолютна температура: Продемонстрована важливість абсолютної температурної шкали
• Універсальна поведінка: Застосовується до всіх газів в ідеальних умовах
• Термодинамічний фундамент: Зробив внесок у розвиток термодинаміки

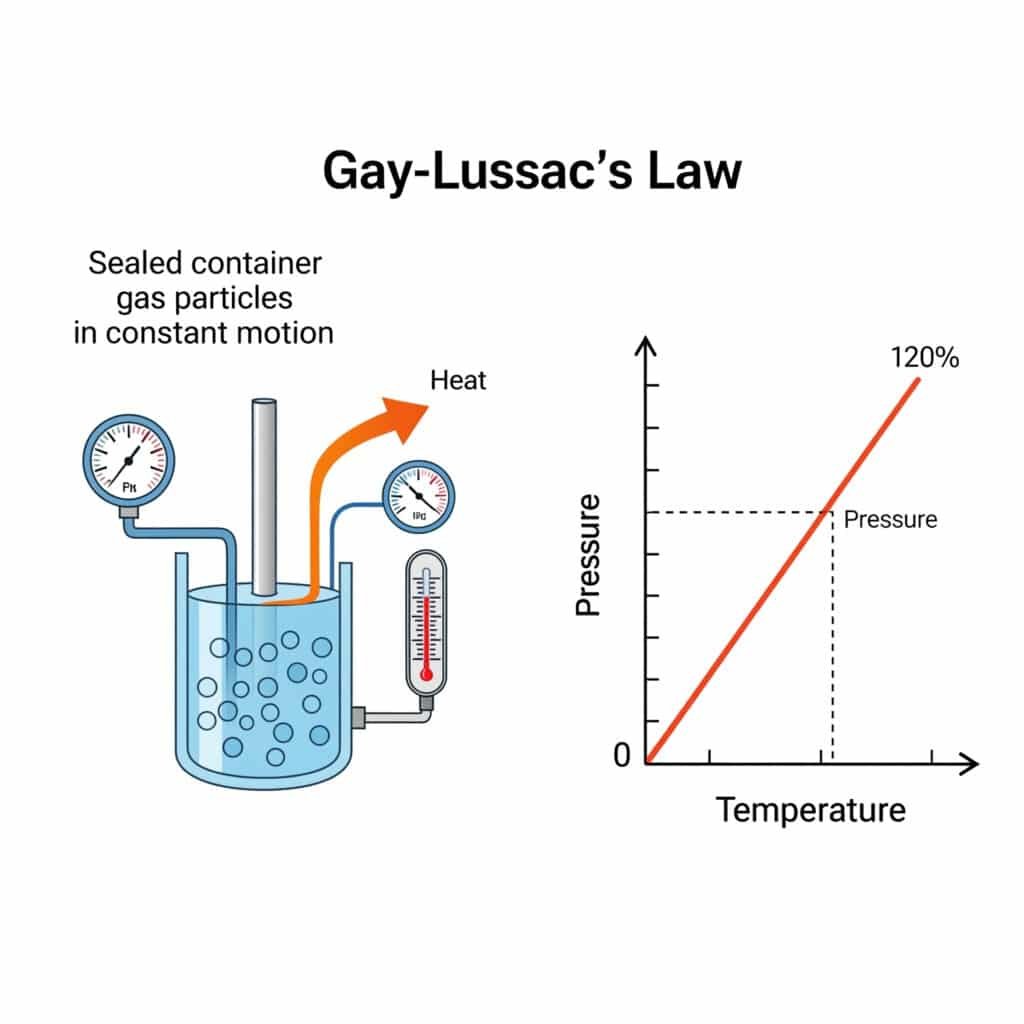

Фундаментальне твердження закону тиску

Закон тиску встановлює прямо пропорційну залежність між тиском і абсолютною температурою за певних умов.

Офіційна заява:

"Тиск фіксованої кількості газу при постійному об'ємі прямо пропорційний його абсолютній температурі".

Математичний вираз:

P ∝ T (при постійному обсязі та кількості)
P₁/T₁ = P₂/T₂ (порівняльна форма)
P = kT (де k - константа)

Необхідні умови:

• Постійна гучність: Об'єм контейнера залишається незмінним
• Постійна сума: Кількість молекул газу залишається фіксованою
• Ідеальна поведінка газу: Припускає умови ідеального газу
• Абсолютна температура: Температура, виміряна в Кельвінах або Ренкінах

Фізична інтерпретація

Закон тиску відображає фундаментальну молекулярну поведінку, де зміни температури безпосередньо впливають на рух молекул та інтенсивність зіткнень.

Молекулярне пояснення:

• Вища температура: Збільшення молекулярної кінетичної енергії
• Швидший молекулярний рух: Зіткнення на високій швидкості зі стінками контейнера
• Збільшена сила зіткнення: Більш інтенсивні молекулярні впливи
• Вищий тиск: Більша сила на одиницю площі на стінках контейнера

Пропорційність постійна:

k = P/T = nR/V

Де:

• n = Кількість кротів
• R = Універсальна газова стала
• V = Об'єм

Практичні висновки

Закон тиску має важливе практичне значення для промислових систем, пов'язаних зі зміною температури в замкнутих газах.

Основні програми:

• Конструкція посудин під тиском: Врахування підвищення теплового тиску
• Проектування системи безпеки: Запобігання надлишкового тиску від нагрівання
• Управління процесом: Прогнозування зміни тиску залежно від температури
• Енергетичні розрахунки: Визначення теплових енергетичних ефектів

Дизайнерські міркування:

Як закон тиску пов'язаний з молекулярною фізикою?

Закон тиску випливає з принципів молекулярної фізики, де викликані температурою зміни в русі молекул безпосередньо впливають на створення тиску через зміну динаміки зіткнень.

Закон тиску відображає молекулярно-кінетичну теорію, згідно з якою підвищення температури збільшує середню швидкість молекул, що призводить до більш частих та інтенсивних зіткнень зі стінками, які генерують вищий тиск відповідно до P = (1/3)nmv̄², пов'язуючи мікроскопічний рух з макроскопічним тиском.

Фонд кінетичної теорії

Молекулярно-кінетична теорія дає мікроскопічне пояснення закону тиску через взаємозв'язок між температурою і молекулярним рухом.

Залежність кінетичної енергії від температури:

Середня кінетична енергія = (3/2)kT

Де:

• k = стала Больцмана (1.38 × 10-²³ Дж/К)
• T = Абсолютна температура

Залежність молекулярної швидкості від температури:

v_rms = √(3kT/m) = √(3RT/M)

Де:

• v_rms = Середньоквадратична швидкість
• m = Молекулярна маса
• R = газова стала
• M = Молярна маса

Механізм створення тиску

Тиск виникає внаслідок зіткнення молекул зі стінками контейнера, причому інтенсивність зіткнення безпосередньо залежить від швидкості молекул і температури.

Тиск на основі зіткнень:

P = (1/3) × n × m × v̄²

Де:

• n = Числова густина молекул
• m = Молекулярна маса
• v̄² = середня квадратична швидкість

Вплив температури на тиск:

Оскільки v̄² ∝ T, то P ∝ T (при постійних об'ємі та кількості)

Аналіз частоти зіткнень:

Ефекти розподілу Максвелла-Больцмана

Температурні зміни змінюють Максвелл-Больцман⁴ розподіл швидкостей, що впливає на середню енергію зіткнень і генерацію тиску.

Функція розподілу швидкості:

f(v) = 4π(m/2πkT)^(3/2) × v² × e^(-mv²/2kT)

Вплив температури на розподіл:

• Вища температура: Ширший розподіл, вища середня швидкість
• Нижча температура: Вужчий розподіл, нижча середня швидкість
• Зміна розподілу: Пікова швидкість зростає з температурою
• Подовження хвоста: Більше високошвидкісних молекул при вищих температурах

Динаміка молекулярних зіткнень

Закон тиску відображає зміни в динаміці молекулярних зіткнень при зміні температури, що впливає на частоту та інтенсивність зіткнень.

Параметри зіткнення:

Швидкість зіткнень = (n × v̄)/4 (на одиницю площі в секунду)
Середня сила зіткнення = m × Δv
Тиск = Кількість зіткнень × Середня сила

Вплив температури:

• Частота зіткнень: Збільшується з √T
• Інтенсивність зіткнень: Зростає зі збільшенням T
• Комбінований ефект: Тиск лінійно зростає з T
• Навантаження на стіну: Вища температура створює більшу напругу в стінках

Нещодавно я працював з японським інженером на ім'я Хіроші Танака, чия високотемпературна реакторна система показала несподівану поведінку тиску. Застосувавши принципи молекулярної фізики для розуміння закону тиску при підвищених температурах, ми підвищили точність прогнозування тиску на 89% і усунули пов'язані з теплом відмови обладнання.

Які математичні застосування закону тиску?

Закон тиску забезпечує основні математичні співвідношення для розрахунку зміни тиску в залежності від температури, що дозволяє точно спроектувати систему і спрогнозувати її роботу.

Математичні застосування закону тиску включають розрахунки прямої пропорційності P₁/T₁ = P₂/T₂, формули прогнозування тиску, поправки на теплове розширення та інтеграцію з термодинамічними рівняннями для комплексного аналізу системи.

Розрахунки основних законів тиску

Фундаментальна математична залежність дозволяє безпосередньо розраховувати зміни тиску при зміні температури.

Первинне рівняння:

P₁/T₁ = P₂/T₂

Переставлені форми:

• P₂ = P₁ × (T₂/T₁) (розрахувати кінцевий тиск)
• T₂ = T₁ × (P₂/P₁) (обчислити кінцеву температуру)
• P₁ = P₂ × (T₁/T₂) (розрахувати початковий тиск)

Приклад розрахунку:

Початкові умови: P₁ = 100 PSI, T₁ = 293 K (20°C)
Кінцева температура: T₂ = 373 K (100°C)
Кінцевий тиск: P₂ = 100 × (373/293) = 127,3 PSI

Розрахунок коефіцієнта тиску

Коефіцієнт тиску кількісно характеризує швидкість зміни тиску з температурою, що має важливе значення для проектування теплових систем.

Визначення коефіцієнта тиску:

β = (1/P) × (∂P/∂T)_V = 1/T

Для ідеальних газів: β = 1/T (при постійному об'ємі)

Застосування коефіцієнта тиску:

Розрахунки тиску при тепловому розширенні

Коли гази нагріваються в замкненому просторі, закон тиску розраховує результуюче підвищення тиску для цілей безпеки та проектування.

Опалення замкнутим газом:

ΔP = P₁ × (ΔT/T₁)

Де ΔT - зміна температури.

Розрахунок коефіцієнта запасу міцності:

Розрахунковий тиск = Робочий тиск × (T_max/T_робочий) × Коефіцієнт безпеки

Приклад розрахунку безпеки:

Умови експлуатації: 100 PSI при 20°C (293 K)
Максимальна температура: 150°C (423 K)
Коефіцієнт запасу міцності: 1,5
Розрахунковий тиск: 100 × (423/293) × 1,5 = 216,5 PSI

Графічні зображення

Закон тиску створює лінійні залежності при правильній побудові, що дозволяє проводити графічний аналіз та екстраполяцію.

Лінійний зв'язок:

P проти T (абсолютна температура): Пряма лінія через початок координат
Нахил = P/T = постійний

Графічні програми:

• Аналіз тенденцій: Виявлення відхилень від ідеальної поведінки
• Екстраполяція: Прогнозування поведінки в екстремальних умовах
• Перевірка даних: Перевірка експериментальних результатів
• Оптимізація системи: Визначте оптимальні умови експлуатації

Інтегрування з термодинамічними рівняннями

Закон тиску інтегрується з іншими термодинамічними співвідношеннями для комплексного аналізу системи.

У поєднанні з ідеальним газовим законом:

PV = nRT у поєднанні з P ∝ T дає повний опис поведінки газу

Термодинамічні розрахунки роботи:

Робота = ∫P dV (для зміни гучності)
Робота = nR ∫T dV/V (з урахуванням закону тиску)

Відносини теплопередачі:

Q = nCᵥΔT (постійний об'ємний нагрів)
ΔP = (nR/V) × ΔT (підвищення тиску від нагрівання)

Як закон тиску застосовується до промислових теплових систем?

Закон тиску регулює критично важливі промислові застосування, пов'язані зі зміною температури в замкнутих газових системах, від посудин під тиском до обладнання для термічної обробки.

Промислове застосування закону тиску включає проектування посудин під тиском, системи теплової безпеки, розрахунки технологічного нагріву та температурну компенсацію в пневматичних системах, де P₁/T₁ = P₂/T₂ визначає реакцію тиску на теплові зміни.

Застосування конструкції посудин під тиском

Закон тиску має фундаментальне значення для проектування посудин під тиском, забезпечуючи безпечну експлуатацію в різних температурних умовах.

Розрахунки розрахункового тиску:

Розрахунковий тиск = Максимальний робочий тиск × (T_max/T_робочий)

Аналіз теплового напруження:

Коли газ нагрівається в жорсткій посудині:

• Підвищення тиску: P₂ = P₁ × (T₂/T₁)
• Навантаження на стінуσ = P × r/t (тонкостінне наближення)
• Запас міцності: Врахування ефекту теплового розширення

Приклад дизайну:

Ємність для зберігання: 1000 л при 100 PSI, 20°C
Максимальна робоча температура: 80°C
Співвідношення температур: (80+273.15)/(20+273.15) = 353.15/293.15 = 1.205
Розрахунковий тиск: 100 × 1,205 × 1,5 (коефіцієнт безпеки) = 180,7 PSI

Системи термічної обробки

Промислові системи термообробки покладаються на закон тиску для контролю та прогнозування змін тиску під час циклів нагрівання та охолодження.

Обробляти заявки:

Розрахунки управління процесом:

Заданне значення тиску = Базовий тиск × (Температура процесу / Базова температура)

Компенсація температури пневматичної системи

Пневматичні системи потребують температурної компенсації для підтримки стабільної роботи в різних умовах навколишнього середовища.

Формула температурної компенсації:

P_компенсована = P_стандартна × (Т_фактична/Т_стандартна)

Заявки на компенсацію:

• Сила приводу: Підтримуйте постійну силу на виході
• Контроль потоку: Компенсація змін щільності
• Регулювання тиску: Налаштування заданих значень температури
• Калібрування системи: Врахування теплових ефектів

Приклад компенсації:

Стандартні умови: 100 PSI при 20°C (293,15 K)
Робоча температура: 50°C (323.15 K)
Компенсований тиск: 100 × (323,15/293,15) = 110,2 PSI

Проектування системи безпеки

Закон тиску має вирішальне значення для проектування систем безпеки, які захищають від теплового надлишкового тиску.

Вибір розміру запобіжного клапана:

Тиск розвантаження = Робочий тиск × (T_max/T_робочий) × Коефіцієнт безпеки

Компоненти системи безпеки:

• Клапани скидання тиску: Запобігання надлишкового тиску від нагрівання
• Моніторинг температури: Відстежуйте теплові умови
• Реле тиску: Сигналізація про надмірний тиск
• Теплоізоляція: Контролюйте температурну експозицію

Застосування теплообмінників

Теплообмінники використовують закон тиску для прогнозування і контролю зміни тиску при нагріванні або охолодженні газів.

Розрахунок тиску в теплообміннику:

ΔP_thermal = P_input × (T_output - T_input)/T_input

Дизайнерські міркування:

• Падіння тиску: Враховуйте як тертя, так і теплові ефекти
• Деформаційні шви: Враховувати теплове розширення
• Номінальний тиск: Конструкція для максимального теплового тиску
• Системи управління: Підтримуйте оптимальні умови тиску

Нещодавно я працював з німецьким інженером-технологом на ім'я Клаус Вебер, чия система термічної обробки мала проблеми з контролем тиску. Правильно застосувавши закон тиску і впровадивши температурно-компенсоване регулювання тиску, ми підвищили стабільність процесу на 73% і зменшили кількість відмов обладнання, пов'язаних з термічним впливом, на 85%.

Які наслідки для безпеки має закон про тиск?

Закон тиску має вирішальне значення для безпеки в промислових системах, де підвищення температури може створити небезпечні умови тиску, які необхідно передбачити і контролювати.

Наслідки закону тиску для безпеки включають тепловий захист від надлишкового тиску, проектування систем скидання тиску, вимоги до моніторингу температури та аварійні процедури для теплових інцидентів, коли неконтрольоване нагрівання може спричинити катастрофічне підвищення тиску відповідно до P₂ = P₁ × (T₂/T₁).

Небезпека термічного надлишкового тиску

Неконтрольоване підвищення температури може створити небезпечні умови тиску, які перевищують проектні межі обладнання і створюють загрозу безпеці.

Сценарії надлишкового тиску:

Режими відмов:

• Розрив судин: Катастрофічна поломка від надлишкового тиску
• Несправність ущільнення: Пошкодження прокладок і ущільнень від тиску/температури
• Несправність трубопроводу: Розрив лінії від теплового навантаження
• Пошкодження компонентів: Вихід з ладу обладнання внаслідок термоциклювання

Проектування системи скидання тиску

Системи скидання тиску повинні враховувати теплове підвищення тиску, щоб забезпечити належний захист від надлишкового тиску.

Визначення розміру запобіжного клапана:

Пропускна здатність = Максимальний тепловий тиск × Коефіцієнт витрати

Розрахунок теплового розвантаження:

P_relief = P_operating × (T_max/T_operating) × 1.1 (поле 10%)

Компоненти системи допомоги:

• Первинна допомога: Головний запобіжний клапан : Головний запобіжний клапан
• Вторинна допомога: Система захисту резервного копіювання
• Розривні диски: Максимальний захист від надлишкового тиску
• Теплове розвантаження: Специфічний захист від теплового розширення

Моніторинг і контроль температури

Ефективний моніторинг температури запобігає небезпечному підвищенню тиску, виявляючи теплові умови до того, як вони стануть небезпечними.

Вимоги до моніторингу:

• Датчики температури: Безперервне вимірювання температури
• Датчики тиску: Підвищення тиску в моніторі
• Системи сигналізації: Попередження операторів про небезпечні умови
• Автоматичне вимкнення: Аварійна ізоляція системи

Стратегії контролю:

Процедури реагування на надзвичайні ситуації

Аварійні процедури повинні враховувати вплив закону тиску під час теплових інцидентів, щоб забезпечити безпечне реагування та відключення системи.

Сценарії на випадок надзвичайних ситуацій:

• Вогнестійкість: Швидке підвищення температури та тиску
• Несправність системи охолодження: Поступове підвищення температури
• Реакція втечі: Швидке підвищення температури та тиску
• Зовнішнє опалення: Вплив сонячного або променевого тепла

Процедури реагування:

1. Негайна ізоляція: Зупинити джерела надходження тепла
2. Скидання тиску: Активувати системи допомоги
3. Ініціювання охолодження: Застосувати аварійне охолодження
4. Розгерметизація системи: Безпечне зниження тиску
5. Евакуація з району: Захистити персонал

Дотримання нормативних вимог

Правила безпеки вимагають враховувати тепловий вплив тиску при проектуванні та експлуатації системи.

Нормативні вимоги:

• Кодекс котлів ASME⁵: Тепловий розрахунок посудин під тиском : Тепловий розрахунок посудин під тиском
• Стандарти API: Тепловий захист технологічного обладнання
• Правила OSHA: Безпека праці в теплових системах
• Правила охорони навколишнього середовища: Безпечний тепловий розряд

Стратегії комплаєнсу:

• Стандарти проектування: Дотримуйтесь визнаних норм теплового проектування
• Аналіз безпеки: Виконати аналіз термічної небезпеки
• Документація: Ведення записів про теплову безпеку
• Навчання: Навчання персоналу щодо термічних небезпек

Оцінка та управління ризиками

Комплексна оцінка ризиків повинна враховувати вплив теплового тиску для виявлення та зменшення потенційних небезпек.

Процес оцінки ризиків:

1. Ідентифікація небезпеки: Визначення джерел теплового тиску
2. Аналіз наслідків: Оцініть потенційні результати
3. Оцінка ймовірності: Визначити ймовірність виникнення
4. Ранжування ризиків: Визначення пріоритетності ризиків для пом'якшення
5. Стратегії пом'якшення наслідків: Впровадження захисних заходів

Заходи щодо зниження ризиків:

• Дизайнерські поля: Негабаритне обладнання для теплових ефектів
• Надлишковий захист: Кілька систем безпеки
• Профілактичне обслуговування: Регулярна перевірка системи
• Підготовка операторів: Поінформованість про теплову безпеку
• Планування на випадок надзвичайних ситуацій: Процедури реагування на теплові інциденти

Як закон про тиск інтегрується з іншими законами про газ?

Закон тиску інтегрується з іншими фундаментальними газовими законами, щоб сформувати всебічне розуміння поведінки газу, створюючи основу для поглибленого термодинамічного аналізу.

Закон тиску інтегрується з законом Бойля (P₁V₁ = P₂V₂), законом Чарльза (V₁/T₁ = V₂/T₂) і законом Авогадро, утворюючи комбінований газовий закон і рівняння ідеального газу PV = nRT, що забезпечує повний опис поведінки газу.

Інтеграція комбінованого газового законодавства

Закон тиску поєднується з іншими газовими законами для створення всеосяжного комбінованого газового закону, який описує поведінку газу при одночасній зміні декількох властивостей.

Комбінований газовий закон:

(P₁V₁)/T₁ = (P₂V₂)/T₂

Це рівняння включає в себе:

• Закон про тиск: P₁/T₁ = P₂/T₂ (постійний об'єм)
• Закон Бойля: P₁V₁ = P₂V₂ (постійна температура)
• Закон Чарльза: V₁/T₁ = V₂/T₂ (постійний тиск)

Індивідуальна правова деривація:

З закону про комбінований газ:

• Встановити V₁ = V₂ → P₁/T₁ = P₂/T₂ (закон тиску)
• Встановіть T₁ = T₂ → P₁V₁ = P₂V₂ (закон Бойля)
• Встановити P₁ = P₂ → V₁/T₁ = V₂/T₂ (закон Чарльза)

Ідеальний розвиток газового законодавства

Закон тиску доповнює закон ідеального газу, який дає найбільш повний опис поведінки газу.

Ідеальний газовий закон:

PV = nRT

Похідне від газового законодавства:

1. Закон Бойля: P ∝ 1/V (константа T, n)
2. Закон Чарльза: V ∝ T (константа P, n)
3. Закон про тиск: P ∝ T (константа V, n)
4. Закон Авогадро: V ∝ n (константа P, T)

Разом: PV ∝ nT → PV = nRT

Інтеграція термодинамічних процесів

Закон тиску інтегрується з термодинамічними процесами для опису поведінки газу за різних умов.

Типи процесів:

Ізохорний процес (постійний об'єм):

P₁/T₁ = P₂/T₂ (застосування закону прямого тиску)
Робота = 0 (без зміни гучності)
Q = nCᵥΔT (теплота дорівнює зміні внутрішньої енергії)

Інтеграція реальної поведінки газу

Закон тиску поширюється на реальну поведінку газу через рівняння стану, які враховують молекулярні взаємодії та скінченний розмір молекул.

Рівняння Ван дер Ваальса:

(P + a/V²)(V - b) = RT

Де:

• a = Поправка на міжмолекулярне притягання
• b = Поправка на молекулярний об'єм

Закон реального тиску газу:

P_real = RT/(V-b) - a/V²

Закон тиску все ще застосовується, але з поправками на реальну поведінку газу.

Інтеграція кінетичної теорії

Закон тиску інтегрується з кінетичною молекулярною теорією, щоб забезпечити мікроскопічне розуміння макроскопічної поведінки газу.

Взаємозв'язки в кінетичній теорії:

P = (1/3)nmv̄² (мікроскопічний тиск)
v̄² ∝ T (залежність швидкості від температури)
Отже: P ∝ T (закон тиску з кінетичної теорії)

Переваги інтеграції:

• Мікроскопічне розуміння: Молекулярна основа макроскопічних законів
• Можливість прогнозування: Прогнозування поведінки з перших принципів
• Ідентифікація обмежень: Умови, коли закони порушуються
• Розширені програми: Комплексний системний аналіз

Нещодавно я працював з південнокорейським інженером на ім'я Пак Мін-джун, чия багатоступенева система стиснення потребувала комплексного аналізу газових законів. Правильно застосувавши закон тиску в поєднанні з іншими газовими законами, ми оптимізували конструкцію системи, щоб досягти скорочення споживання енергії на 43%, одночасно підвищивши продуктивність на 67%.

Практичні застосування інтеграції

Інтегровані додатки газового права вирішують складні промислові проблеми, які включають в себе безліч змінних змінних і умов.

Проблеми з багатьма змінними:

• Одночасні зміни P, V, T: Використовуйте закон про комбінований газ
• Оптимізація процесів: Застосовувати відповідні правові комбінації
• Аналіз безпеки: Розглянемо всі можливі зміни змінних
• Проектування системи: Інтегрування декількох ефектів газового закону

Інженерне застосування:

• Конструкція компресора: Інтеграція ефектів тиску та об'єму
• Аналіз теплообмінника: Поєднання теплового впливу та тиску
• Управління процесом: Використовуйте інтегровані зв'язки для контролю
• Системи безпеки: Врахувати всі взаємодії газових законів

Висновок

Закон тиску (закон Гей-Люссака) встановлює, що тиск газу прямо пропорційний абсолютній температурі при постійному об'ємі (P₁/T₁ = P₂/T₂), забезпечуючи необхідне розуміння для проектування теплових систем, аналізу безпеки та управління промисловими процесами, де зміна температури впливає на умови тиску.

Поширені запитання про закон тиску у фізиці
