Поломки промислового обладнання щодня коштують компаніям тисячі доларів. Повітряні заслінки здаються простими, але відіграють вирішальну роль у системах автоматизації. Багато інженерів намагаються зрозуміти їхній повний потенціал і втрачають можливості для підвищення ефективності.
Пневматичні повзуни - це пневматичні приводи, які створюють лінійний рух за допомогою стисненого повітря, в основному використовуються для переміщення матеріалів, позиціонування та автоматизації виробничих процесів, де важливий плавний рух з великим ходом.
Минулого місяця я допоміг німецькому автомобільному інженеру на ім'я Клаус Вебер замінити систему повітряного ковзання, що вийшла з ладу. Його виробнича лінія зупинилася на три дні, що коштувало 50 000 євро недоотриманого прибутку. Оригінальний постачальник не міг доставити запасні частини протягом шести тижнів, але ми надали сумісне рішення протягом 48 годин.
Зміст
- Як повітряні слайди створюють лінійний рух?
- Які існують основні типи повітряних гірок?
- Де найчастіше використовуються повітряні гірки?
- Як пневматичні слайди порівнюються з іншими пневматичними приводами?
- Які основні переваги використання повітряних гірок?
- Висновок
- Поширені запитання про повітряні гірки
Як повітряні слайди створюють лінійний рух?
Пневматичні ковзанки працюють за рахунок різниці тиску стисненого повітря. Система використовує пневматичну силу для переміщення вантажів по заздалегідь визначених траєкторіях. Розуміння цього механізму допомагає інженерам обирати відповідні рішення для своїх застосувань.
Пневматичні каретки використовують камери стисненого повітря для створення штовхаючих або тягнучих зусиль, переміщуючи матеріали горизонтально або під невеликими кутами за допомогою контрольованої різниці пневматичного тиску.

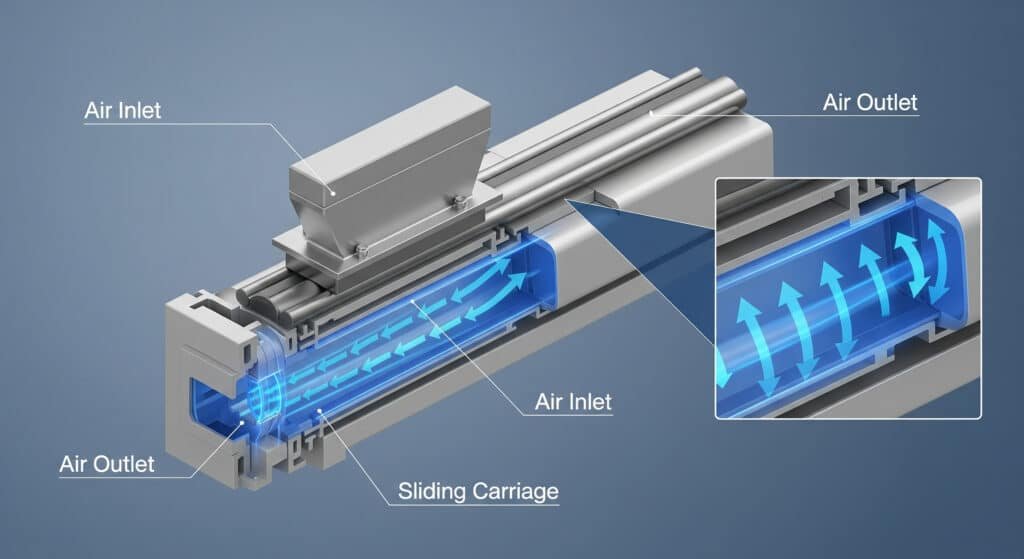

Основний принцип роботи
Повітряні гірки працюють за принципом простої динаміки тиску. Стиснене повітря надходить в одну камеру, в той час як протилежна камера випускає повітря в атмосферу. Ця різниця тисків створює рушійну силу, яка переміщує носій вантажу вздовж напрямних.
Механізм включає кілька важливих компонентів, які працюють разом:
| Компонент | Функція | Варіанти матеріалів | Типовий термін служби |
|---|---|---|---|
| Повітряна камера | Будинки стисненого повітря | Алюміній/сталь | 10-15 років |
| Поршень/Мембрана | Перетворює тиск на рух | Гума/пластик/метал | 5-8 років |
| Напрямні рейки | Прямий шлях руху | Сталь/Алюміній | 15-20 років |
| Печатки | Запобігання витоку повітря | Нітрил / вітон1 | 2-5 років |
| Монтажне обладнання | Безпечна установка | Сталь/Нержавіюча сталь | 20+ років |
Вимоги до тиску та розрахунки зусиль
Більшість пневматичних повзунів працюють в діапазоні 80-120 PSI для оптимальної продуктивності. Вищий тиск збільшує вихідну силу, але також прискорює швидкість зносу. Я рекомендую починати з 90 PSI для більшості застосувань і регулювати відповідно до вимог навантаження.
Розрахунок сили відбувається за простою формулою: Сила = тиск × ефективна площа. Повзун діаметром 4 дюйми при тиску 100 фунтів на квадратний дюйм створює приблизно 1,256 фунтів сили. Однак втрати на тертя зазвичай зменшують фактичну потужність на 15-20%.
Методи регулювання швидкості
Повітряні гірки пропонують кілька варіантів регулювання швидкості:
- Клапани регулювання потоку: Обмеження потоку повітря для повільних рухів
- Регулятори тиску: Зменшіть тиск для більш м'якої роботи
- Системи амортизації: Забезпечити м'які упори на кінцях ходу
- Змінні отвори: Дозволяє регулювати швидкість в режимі реального часу під час роботи
Які існують основні типи повітряних гірок?
Для різних сфер застосування потрібні особливі конструкції шиберів. Кожен тип пропонує унікальні переваги для конкретних промислових потреб. Неправильний вибір типу може призвести до передчасного виходу з ладу та збільшення витрат на обслуговування.
Три основні типи: мембранні пневморозподільники, поршневі пневморозподільники та безштокові пневмоциліндри, кожен з яких розрахований на певну вантажопідйомність, довжину ходу та вимоги до переміщення.
Мембранні повітряні заслінки
Мембранні заслінки використовують гнучкі мембрани замість жорстких поршнів. Вони чудово справляються з легкими вантажами і забезпечують плавну, тиху роботу, що ідеально підходить для чутливих середовищ.
Ці пристрої зазвичай витримують навантаження до 500 фунтів. Мембранна конструкція усуває внутрішнє тертя між рухомими частинами, що значно подовжує термін служби порівняно з поршневими системами.
Переваги мембранної конструкції:
- Нульове внутрішнє тертя
- Самозмащувальна робота
- Чудово підходить для харчових продуктів
- Мінімальні вимоги до технічного обслуговування
- Тиха робота до 65 децибел
Обмеження:
- Обмежено для легких навантажень
- Коротші довжини ходу (зазвичай до 6 футів)
- Менш точне позиціонування
- Заміна мембрани вимагає повного розбирання
Поршневі повітряні заслінки
Поршневі системи витримують більші навантаження і забезпечують більш точне позиціонування. Вони використовують традиційну циліндричну технологію зі спеціалізованими конфігураціями кріплення, оптимізованими для горизонтального переміщення.
Ці системи відмінно зарекомендували себе в додатках, що вимагають навантаження від 500 до 5 000 фунтів. Жорстка конструкція поршня забезпечує кращу передачу зусилля і точніші системи зворотного зв'язку з позиціонуванням.
Застосування безштокових пневматичних циліндрів
Безштокові пневматичні циліндри пропонують найбільшу довжину ходу, доступну в пневматичних системах. Я встановив агрегати з довжиною ходу 20 футів для конвеєрів. Ці системи не потребують багато місця, як традиційні штокові циліндри, і водночас забезпечують чудове зусилля на виході.
Конструкція магнітної муфти в безштокових циліндрах запобігає витоку повітря, забезпечуючи безперебійну роботу. Ця технологія особливо цінна в середовище чистих приміщень2 де контроль забруднення є критично важливим.
Де найчастіше використовуються повітряні гірки?
Пневматичні каретки використовуються в різних галузях промисловості. Виробничі підприємства покладаються на них для автоматизації та переміщення матеріалів, які вимагають надійного, повторюваного руху.
Пневматичні каретки в основному використовуються в конвеєрних системах, сортувальному обладнанні, пакувальному обладнанні та автоматизації складальних ліній, де потрібен плавний лінійний рух з великим ходом.

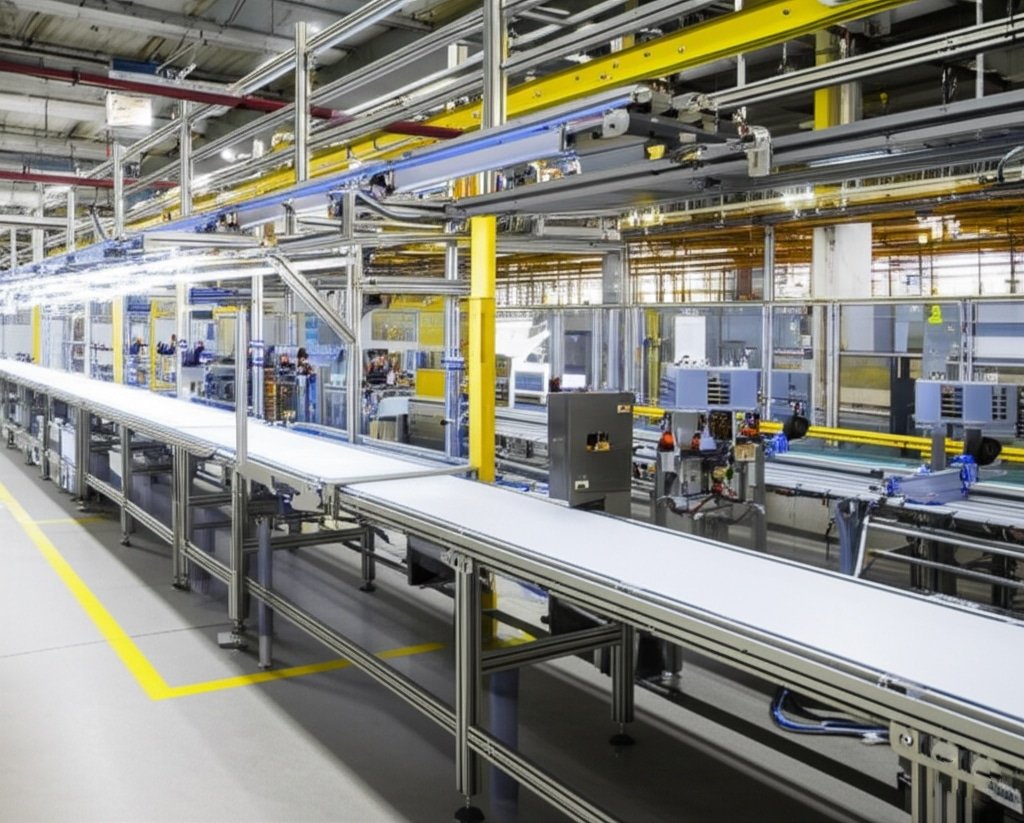

Виробничі програми
На складальних лініях використовуються пневматичні каретки для позиціонування деталей і переміщення виробів між робочими місцями. Автомобільна промисловість особливо виграє від їхньої надійності та швидкості в умовах великосерійного виробництва.
Нещодавно я поставив пневматичні направляючі канадському виробнику на ім'я Сара Мітчелл з Онтаріо. Її пакувальна лінія потребувала дбайливого поводження з крихкими електронними компонентами. Початковий європейський постачальник запропонував 12 тижнів доставки, але ми надали чудове рішення для заміни всього за один тиждень.
Специфічне виробниче використання:
- Системи подачі компонентів
- Індексація та позиціонування товарів
- Переміщення станції контролю якості
- Автоматизовані процеси складання
- Конвеєрні системи лінії фарбування
Системи обробки матеріалів
Склади та розподільчі центри все частіше покладаються на пневматичні направляючі для автоматизованих систем сортування та переміщення. Ці системи виграють від можливості довгого ходу і плавності роботи.
Поширені сфери застосування обробки матеріалів включають в себе:
- Сортування та перенаправлення пакунків
- Зміна напрямку конвеєра та переміщення
- Позиціонування вантажу для автоматизованого складування
- Операції палетування та депалетування
- Автоматизація крос-докового комплексу
Харчова та фармацевтична промисловість
Харчова промисловість і фармацевтичне виробництво вимагають спеціалізованих конструкцій повітряних шиберів, які відповідають суворим гігієнічним стандартам. Конструкція з нержавіючої сталі та Ущільнювальні матеріали, схвалені FDA3 дуже важливі.
У цих галузях використовуються повітряні гірки для:
- Транспортування продукту між етапами обробки
- Автоматизація пакувальної лінії
- Перенесення матеріалів у чистих приміщеннях
- Застосування в стерильному середовищі
Як пневматичні слайди порівнюються з іншими пневматичними приводами?
Пневматичні каретки мають певні переваги над традиційними пневматичними циліндрами та електроприводами. Розуміння цих відмінностей допомагає інженерам приймати обґрунтовані рішення щодо вибору обладнання, які оптимізують як продуктивність, так і вартість.
Пневматичні повзуни забезпечують більш плавну роботу і більшу довжину ходу в порівнянні зі стандартними пневматичними циліндрами, але пропонують менш точне позиціонування, ніж електричні системи з сервоприводом.
Детальний порівняльний аналіз
| Особливість | Повітряні гірки | Стандартні балони | Електричні приводи | Гідравлічні системи4 |
|---|---|---|---|---|
| Довжина штриха | До 20+ футів | Обмежено до 8 футів | До 12 футів | До 15 футів |
| Регулювання швидкості | Добре (контроль потоку) | Відмінно (сервоклапани) | Відмінно (змінна швидкість) | Відмінний (пропорційний) |
| Точність позиціонування | ±0,1 дюйма | ±0,05 дюйма | ±0,001 дюйма | ±0,02 дюйма |
| Частота технічного обслуговування | Кожні 6 місяців | Кожні 3 місяці | Кожні 12 місяців | Кожні 2 місяці |
| Початкові витрати | $500-3000 | $200-1500 | $1500-8000 | $2000-10000 |
| Операційні витрати | Низький (стиснене повітря) | Низький (стиснене повітря) | Середній (електроенергія) | Високий (гідравлічна рідина) |
| Вплив на навколишнє середовище | Чиста робота | Чиста робота | Дуже чистий | Потенційні витоки |
Детальні міркування щодо продуктивності
Пневматичні повзуни ідеально підходять для застосувань, що вимагають довгих, плавних рухів з помірним регулюванням швидкості. Вони споживають значно менше стисненого повітря, ніж кілька короткоходових циліндрів, що виконують еквівалентні функції.
Компроміс полягає в точності позиціонування і часу відгуку. Електричні приводи забезпечують вищу точність і програмовані профілі руху, але коштують в 3-5 разів дорожче і вимагають складних систем управління зі спеціалізованими знаннями програмування.

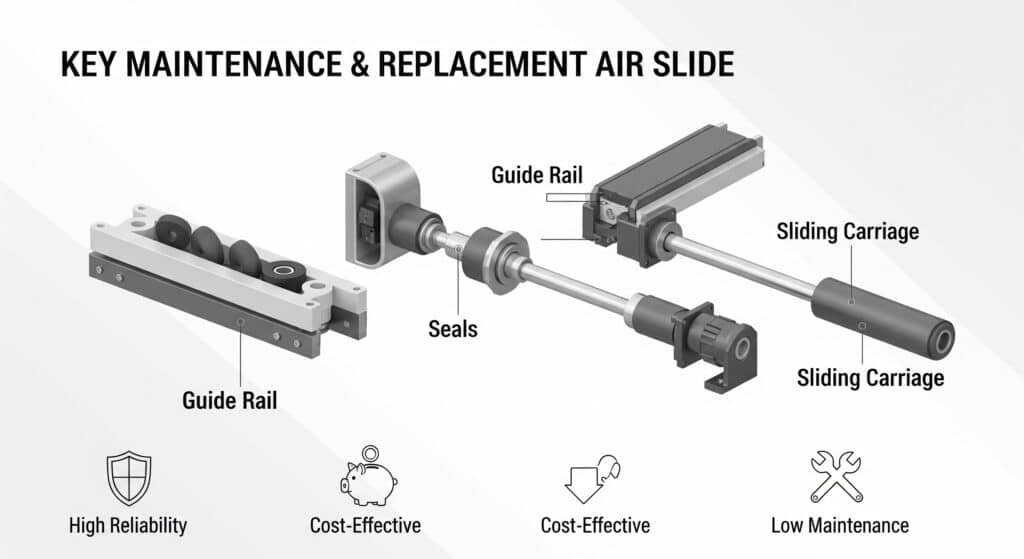

Фактори надійності та обслуговування
Пневматичні шибери зазвичай працюють 2-3 роки між основними інтервалами технічного обслуговування. Проста конструкція з меншою кількістю рухомих частин зменшує кількість точок відмови порівняно зі складними сервосистемами.
Стандартні пневматичні циліндри потребують частішої заміни ущільнень через зношування штоків і забруднення. Пневматичні ковзанки повністю усувають проблеми, пов'язані з обслуговуванням штоків.
Які основні переваги використання повітряних гірок?
Пневматичні каретки мають численні експлуатаційні переваги, які роблять їх привабливими для багатьох промислових застосувань. Ці переваги часто виправдовують початкові інвестиції завдяки зниженню експлуатаційних витрат і підвищенню надійності.
Основні переваги включають можливість великого ходу, плавну роботу, низькі вимоги до технічного обслуговування, економічність і відмінну надійність в суворих промислових умовах.
Економічні переваги
Повітряні гірки забезпечують відмінну рентабельність інвестицій завдяки кільком факторам:
Аналіз економії витрат:
- Скорочення часу простою: Менша кількість механічних відмов означає менші перерви у виробництві
- Нижчі витрати на технічне обслуговування: Проста конструкція вимагає мінімального спеціалізованого обслуговування
- Енергоефективність: Оптимізоване споживання повітря зменшує витрати на комунальні послуги
- Довший термін служби: Міцна конструкція збільшує інтервали між замінами
Операційні переваги
Плавний, послідовний рух повітряних супортів покращує якість продукції на виробництві. Це особливо важливо для крихких виробів або точного складання.
Пневматичні повзуни також забезпечують чудове співвідношення зусилля до ваги, що робить їх ідеальними для застосувань, де монтажний простір обмежений, але необхідна висока потужність зусилля.
Екологічні та безпекові переваги
Пневматичні каретки використовують чисте стиснене повітря, що робить їх придатними для харчової та фармацевтичної промисловості. Вони не створюють шкідливих викидів і працюють безшумно порівняно з гідравлічними альтернативами.
У "The відмовостійка конструкція5 більшості систем повітряних шиберів забезпечує безпечну роботу навіть під час збоїв в електропостачанні або перебоїв з подачею повітря.
Висновок
Пневматичні каретки - це надійні, економічно ефективні рішення для лінійного переміщення для промислових застосувань, що вимагають плавного, довготривалого переміщення з помірними вимогами до позиціонування і відмінною довговічністю.
Поширені запитання про повітряні гірки
Для чого використовується повітряна гірка?
Пневматичні каретки переміщують матеріали та вироби вздовж заданих траєкторій за допомогою тиску стисненого повітря, що зазвичай використовується в конвеєрних системах, автоматизації виробництва та вантажно-розвантажувальних роботах, де важливим є плавний лінійний рух.
Яку вагу може витримати повітряна гірка?
Вантажопідйомність повітряної заслінки коливається від 50 фунтів для легких типів діафрагм до понад 5 000 фунтів для важких поршневих конструкцій, залежно від тиску повітря, діаметра заслінки та конфігурації кріплення.
У чому різниця між пневматичними ковзанками та пневмоциліндрами?
Пневматичні повзуни забезпечують більшу довжину ходу до 20+ футів і більш плавну роботу, ніж стандартні циліндри, в той час як пневматичні циліндри забезпечують більш точне позиціонування і швидший час відгуку для коротких рухів.
Як ви обслуговуєте систему повітряних гірок?
Регулярне технічне обслуговування включає щомісячну перевірку тиску повітря, змащування рухомих частин кожні шість місяців, щорічну перевірку ущільнень на знос і щоквартальне очищення напрямних для запобігання накопиченню забруднень.
Чи можуть повітряні гірки працювати вертикально?
Так, пневматичні каретки можуть працювати у вертикальному положенні, але для подолання гравітаційних навантажень їм потрібен вищий тиск повітря на 20-30%, а також механізми безпеки, такі як механічні замки, щоб запобігти падінню вантажу під час втрати живлення.
Який тиск повітря потрібен для повітряних гірок?
Більшість пневматичних ковзанок оптимально працюють в діапазоні 80-120 PSI, причому 90 PSI є рекомендованим початковим значенням для більшості застосувань, хоча конкретні вимоги залежать від ваги вантажу і бажаної швидкості.
-
