Відмови газових балонів щорічно призводять до мільйонних виробничих втрат. Багато інженерів плутають газові балони з пневматичними, що призводить до неправильного вибору та катастрофічних відмов. Розуміння фундаментальних механізмів запобігає дорогим помилкам і загрозам безпеці.
Газобалонний механізм працює за рахунок контрольованого розширення або стиснення газу за допомогою поршнів, клапанів і камер для перетворення хімічної або теплової енергії в механічний рух, що принципово відрізняється від пневматичних систем, які використовують стиснене повітря.
Минулого року я консультував японського виробника автомобілів Hiroshi Tanaka, чия гідравлічна система пресування постійно виходила з ладу. Вони використовували пневматичні циліндри там, де газові балони були потрібні для роботи з великими зусиллями. Після пояснення механізмів роботи газових балонів і впровадження відповідних газових балонів з азотом, надійність їхньої системи підвищилася на 85%, а витрати на обслуговування зменшилися.
Зміст
- Які основні принципи роботи газових балонів?
- Як працюють різні типи газових балонів?
- Які ключові компоненти забезпечують роботу газового балону?
- Чим газові балони відрізняються від пневматичних і гідравлічних систем?
- Яке промислове застосування газобалонних механізмів?
- Як підтримувати та оптимізувати продуктивність газового балону?
- Висновок
- Поширені запитання про газобалонні механізми
Які основні принципи роботи газових балонів?
Газові балони працюють на термодинамічних принципах, де розширення, стиснення газу або хімічні реакції створюють механічну силу та рух. Розуміння цих принципів має вирішальне значення для правильного застосування та безпеки.
Газобалонні механізми працюють завдяки контрольованій зміні тиску газу в герметичних камерах, використовуючи поршні для перетворення енергії газу в лінійний або обертальний механічний рух за допомогою термодинамічних процесів.
Термодинамічний фундамент
Газові балони працюють на основі фундаментальних газових законів, які регулюють співвідношення тиску, об'єму і температури в обмеженому просторі.
Основні закони, що застосовуються до газу:
| Право | Формула | Застосування в газових балонах |
|---|---|---|
| Закон Бойля | P₁V₁ = P₂V₂ | Ізотермічне стиснення/розширення |
| Закон Чарльза | V₁/T₁ = V₂/T₂ | Зміна об'єму в залежності від температури |
| Закон Гей-Люссака | P₁/T₁ = P₂/T₂ | Залежність тиску від температури |
| Ідеальний газовий закон | PV = nRT | Повне прогнозування поведінки газу |
Механізми перетворення енергії
Газові балони перетворюють різні форми енергії в механічну роботу за допомогою різних механізмів, залежно від типу газу та застосування.
Типи перетворення енергії:
- Теплова енергія: Теплове розширення керує рухом поршня
- Хімічна енергія: Генерація газу в результаті хімічних реакцій
- Енергія тиску: Розширення накопиченого стисненого газу
- Енергія фазових переходів: Сили перетворення рідини в газ: Сили перетворення рідини в газ
Розрахунок роботи за принципом "тиск-об'єм
Робоча потужність газових балонів відповідає термодинамічним рівнянням роботи, які визначають силові характеристики та характеристики переміщення.
Формула роботи: W = ∫P dV (тиск × зміна об'єму)
Для процесів з постійним тиском: W = P × ΔV
Для ізотермічних процесів: W = nRT × ln(V₂/V₁)
Для адіабатичних процесів: W = (P₂V₂ - P₁V₁)/(γ-1)
Робочі цикли газових балонів
Більшість газових балонів працюють у циклах, які включають фази впуску, стиснення, розширення і вихлопу, подібно до двигунів внутрішнього згоряння, але адаптовані для лінійного руху.
Чотиритактний цикл газового циліндра:
- Прийом: Газ надходить у камеру циліндра
- Стиснення: Об'єм газу зменшується, тиск зростає
- Влада: Розширення газу зумовлює рух поршня
- Вихлопні гази: Відпрацьований газ виходить з балона
Як працюють різні типи газових балонів?
Різні конструкції газових балонів слугують для різних промислових застосувань завдяки спеціалізованим механізмам, оптимізованим для конкретних типів газу, діапазонів тиску та вимог до продуктивності.
Типи газових балонів включають азотні газові пружини, балони з CO₂, балони з газом згоряння та спеціальні газові приводи, кожен з яких використовує унікальні механізми для перетворення енергії газу в механічний рух.
Азотні газові джерела
Газові пружини з азотом1 використовують стиснений газ азот для забезпечення постійного зусилля на довгих ходах. Вони працюють як герметичні системи, що не потребують зовнішньої подачі газу.
Механізм дії:
- Закрита камера: Містить газ азот під тиском
- Плаваючий поршень: Відокремлює газ від гідравлічної оливи
- Прогресивна сила: Сила збільшується при стисканні ходу
- Самодостатній: Не потребує зовнішніх підключень
Силові характеристики:
- Початкова сила: Визначається тиском попереднього заряду газу
- Прогресивна швидкість: Збільшує 3-5% на дюйм стиснення
- Максимальна сила: Обмежена тиском газу та площею поршня
- Чутливість до температури: ±2% на зміну 50°F
Газові балони з CO₂
CO₂ балони2 використовують рідкий вуглекислий газ, який випаровується для створення сили розширення. Зміна фаз забезпечує постійний тиск у широкому робочому діапазоні.
Унікальні операційні функції:
- Зміна фази: Рідкий CO₂ випаровується при -109°F
- Постійний тиск: Тиск пари залишається стабільним
- Висока щільність сили: Відмінне співвідношення сили до ваги
- Залежить від температури: Продуктивність залежить від температури навколишнього середовища
Газові балони для згоряння
Газові балони для згоряння3 використовують контрольоване спалювання палива для створення розширення газу під високим тиском для досягнення максимальної потужності.
Механізм горіння:
| Компонент | Функція | Робочі параметри |
|---|---|---|
| Впорскування палива | Постачає дозоване паливо | 10-100 мг на цикл |
| Система запалювання | Ініціює горіння | Іскра 15 000-30 000 вольт |
| Камера згоряння | Пояснює вибух | 1000-3000 PSI піковий тиск |
| Розширювальна камера | Перетворює тиск на рух | Дизайн зі змінним об'ємом |
Спеціальні газові приводи
Спеціальні газові балони використовують специфічні гази, такі як гелій, аргон або водень, для унікальних застосувань, що вимагають особливих характеристик.
Критерії вибору газу:
- Гелій: Інертний, низька щільність, висока теплопровідність
- Аргон.: Інертний, щільний, добре підходить для зварювання
- Водень: Висока щільність енергії, міркування щодо вибухонебезпечності
- Кисень: Окислювальні властивості, пожежо- та вибухонебезпечність

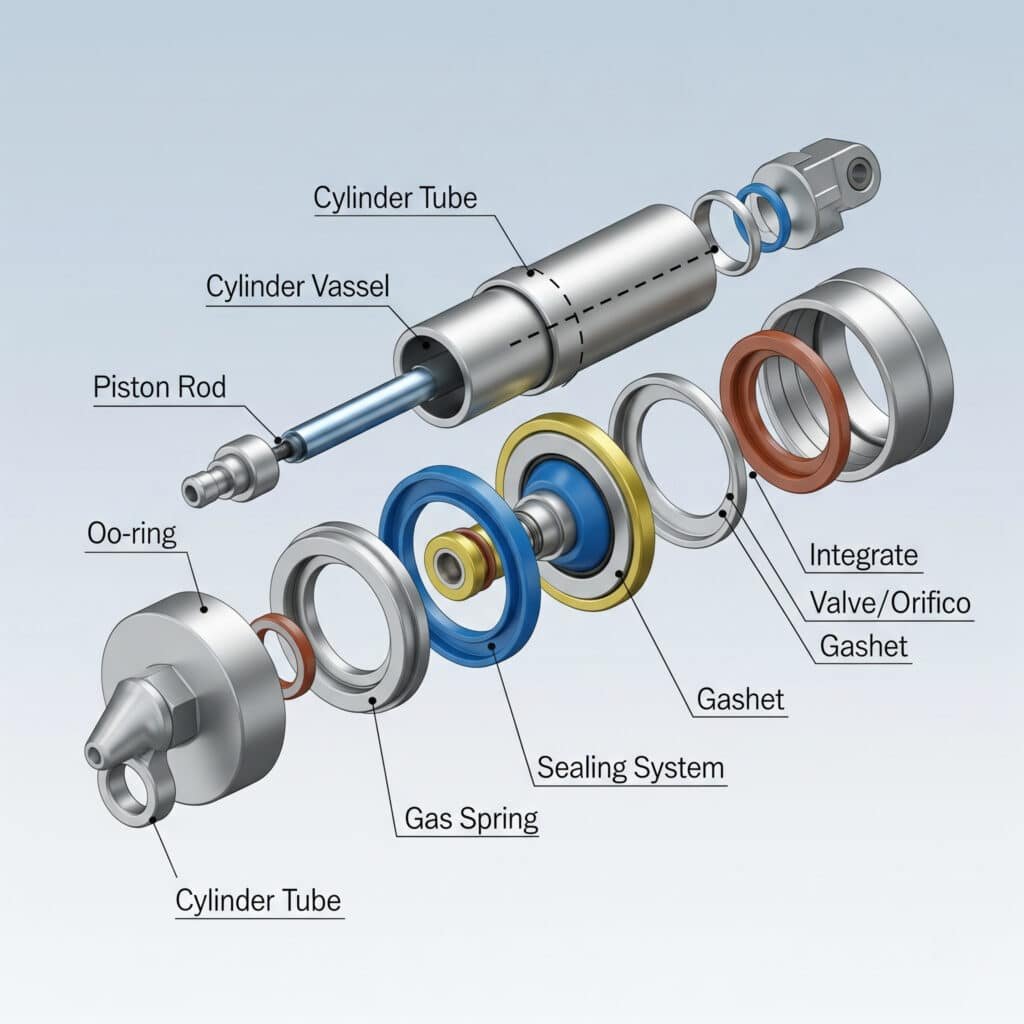

Які ключові компоненти забезпечують роботу газового балону?
Механізми газових балонів потребують точно спроектованих компонентів, які працюють разом, щоб безпечно утримувати і контролювати перетворення енергії газу в механічний рух.
Ключові компоненти включають посудини під тиском, поршні, системи ущільнення, клапани та запобіжні пристрої, які повинні витримувати високий тиск, забезпечуючи при цьому надійне керування рухом і безпеку оператора.
Конструкція посудин під тиском
Посудина під тиском є основою роботи газового балону, безпечно утримуючи гази під високим тиском і забезпечуючи при цьому рух поршня.
Вимоги до дизайну:
- Товщина стінок: Розраховано з використанням кодів посудин під тиском
- Вибір матеріалу: Високоміцна сталь або алюмінієві сплави
- Фактори безпеки: Мінімум 4:1 для промислового застосування
- Випробування під тиском: Гідростатичні випробування при 1,5-кратному робочому тиску
- Сертифікація: ASME4відповідність стандартам DOT або еквівалентним стандартам
Розрахунки аналізу напружень обруча:
Стрес від обруча5: σ = (P × D)/(2 × t)
Поздовжнє напруження: σ = (P × D)/(4 × t)
Де:
- P = Внутрішній тиск
- D = Діаметр циліндра
- t = Товщина стінки
Конструкція поршневого вузла
Поршні перетворюють тиск газу в механічну силу, зберігаючи при цьому поділ між газовими камерами і зовнішнім середовищем.
Критичні характеристики поршня:
- Ущільнювальні елементи: Кілька ущільнень запобігають витоку газу
- Системи наведення: Запобігання боковому навантаженню та зв'язуванню
- Вибір матеріалу: Сумісність з газохімією
- Обробка поверхні: Зменшити тертя та знос
- Баланс тиску: Рівні зони тиску там, де це необхідно
Технологія системи ущільнення
Ущільнювальні системи запобігають витоку газу, забезпечуючи при цьому плавний рух поршня в умовах високого тиску і температурних коливань.
Типи пломб та їх застосування:
| Тип ущільнення | Діапазон тиску | Діапазон температур | Сумісність з газом |
|---|---|---|---|
| Ущільнювальні кільця | 0-1500 PSI | від -40°F до +200°F | Більшість газів |
| Манжетні ущільнювачі | 0-500 PSI | від -20°F до +180°F | Неагресивні гази |
| Поршневі кільця | 500-5000 PSI | від -40°F до +400°F | Всі гази |
| Металеві пломби | 1000-10000 PSI | від -200°F до +1000°F | Корозійні / екстремальні гази |
Клапанна арматура та системи керування
Клапани регулюють потік газу в балони і з них, забезпечуючи точний контроль часу і сили для різних застосувань.
Класифікація клапанів:
- Зворотні клапани: Запобігання зворотному потоку
- Запобіжні клапани: Захист від надлишкового тиску
- Регулююча арматура: Регулювання витрати газу
- Електромагнітні клапани: Забезпечити можливість дистанційного керування
- Ручні клапани: Дозвольте оператору контролювати
Системи безпеки та моніторингу
Системи безпеки захищають операторів і обладнання від небезпек, пов'язаних з газовими балонами, зокрема від надлишкового тиску, витоків і виходу з ладу компонентів.
Основні функції безпеки:
- Скидання тиску: Автоматичний захист від надлишкового тиску
- Розривні диски: Захист від максимального тиску
- Виявлення витоків: Контроль цілісності газової оболонки
- Моніторинг температури: Запобігання тепловим небезпекам
- Аварійне відключення: Можливість швидкої ізоляції системи
Чим газові балони відрізняються від пневматичних і гідравлічних систем?
Газові балони мають унікальні переваги та обмеження порівняно зі звичайними пневматичними та гідравлічними системами. Розуміння цих відмінностей допомагає інженерам обирати оптимальні рішення для конкретних застосувань.
Газові балони забезпечують більшу щільність зусилля, ніж пневматичні системи, і чистішу роботу, ніж гідравлічні системи, але вимагають спеціального поводження і дотримання правил безпеки через накопичену енергію.
Порівняльний аналіз продуктивності
Газові балони ідеально підходять для застосувань, що вимагають високого зусилля, довгого ходу або роботи в екстремальних умовах, де звичайні системи виходять з ладу.
Порівняльні показники ефективності:
| Характеристика | Газові балони | Пневматичний | Гідравлічний |
|---|---|---|---|
| Силовий вихід | 1000-50000 фунтів | 100-5000 фунтів | 500-100000 фунтів |
| Діапазон тиску | 500-10000 PSI | 80-150 PSI | 1000-5000 PSI |
| Регулювання швидкості | Добре. | Чудово. | Чудово. |
| Точність позиціонування | ±0,5 дюйма | ±0,1 дюйма | ±0,01 дюйма |
| Зберігання енергії | Високий | Низький | Середній |
| Обслуговування | Середній | Низький | Високий |
Переваги енергоємності
Газові балони зберігають значно більше енергії на одиницю об'єму, ніж системи стисненого повітря, що робить їх ідеальними для портативних або віддалених застосувань.
Порівняння систем зберігання енергії:
- Стиснене повітря (150 PSI): 0,5 BTU на кубічний фут
- Газоподібний азот (3000 PSI): 10 BTU на кубічний фут
- CO₂ Рідина/газ25 BTU на кубічний фут
- Газ згоряння: 100+ BTU на кубічний фут
Міркування щодо безпеки
Газові балони вимагають підвищених заходів безпеки через більш високий рівень накопиченої енергії та потенційну небезпеку газу.
Порівняння безпеки:
| Аспект безпеки | Газові балони | Пневматичний | Гідравлічний |
|---|---|---|---|
| Накопичена енергія | Дуже високий | Низький | Середній |
| Небезпека витоків | Газозалежні | Мінімальний | Забруднення нафтою |
| Пожежна небезпека | Змінна | Низький | Середній |
| Вибухонебезпечність | Високий (деякі гази) | Низький | Дуже низький |
| Потрібна підготовка | Широкий | Базовий | Проміжний |
Аналіз витрат
Початкові витрати на газобалонні системи зазвичай вищі, ніж на пневматичні, але можуть бути нижчими, ніж на гідравлічні системи при еквівалентній потужності.
Фактори витрат:
- Початкові інвестиції: Вища завдяки спеціалізованим компонентам
- Операційні витрати: Нижче споживання енергії на одиницю зусилля
- Витрати на обслуговування: Потрібна помірна, спеціалізована послуга
- Витрати на безпеку: Вище завдяки навчанню та засобам безпеки
- Витрати життєвого циклу: Конкурентоспроможний для застосувань з високим зусиллям
Яке промислове застосування газобалонних механізмів?
Газові балони використовуються в різних галузях промисловості, де їхні унікальні характеристики забезпечують переваги над звичайними пневматичними або гідравлічними системами.
Основними сферами застосування є металообробка, автомобілебудування, аерокосмічні системи, гірничодобувне обладнання та спеціальне виробництво, де потрібна висока сила, надійність або робота в екстремальних умовах.
Обробка металів тиском і штампування
Газові балони забезпечують стабільно високі зусилля, необхідні для операцій обробки металів тиском, зберігаючи при цьому точний контроль над тиском формування.
Складання заявок:
- Глибоке малювання: Стабільний тиск для складних форм
- Заготівельні операції: Різання з високим зусиллям : Різання з високим зусиллям
- Тиснення: Точне регулювання тиску для текстурування поверхні
- Монетний двір: Екстремальний тиск для отримання детальних відбитків
- Прогресивні штампи: Кілька операцій формування
Переваги в обробці металів тиском:
- Узгодженість сил: Підтримує тиск протягом усього ходу
- Регулювання швидкості: Змінні швидкості формування
- Регулювання тиску: Точне застосування сили
- Довжина штриха: Довгі штрихи для глибокого витягування
- Надійність: Стабільна продуктивність при високих навантаженнях
Автомобільне виробництво
Автомобільна промисловість використовує газові балони для складальних операцій, випробувального обладнання та спеціалізованих виробничих процесів.
Автомобільні додатки:
| Заявка | Тип газу | Діапазон тиску | Основні переваги |
|---|---|---|---|
| Випробування двигуна | Азот | 500-3000 PSI | Інертний, постійний тиск |
| Підвісні системи | Азот | 100-500 PSI | Прогресивна швидкість пружини |
| Випробування гальм | CO₂ | 200-1000 PSI | Послідовна, чиста робота |
| Монтажні пристосування | Різне | 300-2000 PSI | Висока сила затиску |
Застосування в аерокосмічній галузі
Аерокосмічна промисловість потребує газових балонів для наземного допоміжного обладнання, випробувальних систем та спеціалізованих виробничих процесів.
Критичне аерокосмічне використання:
- Випробування гідравлічної системи: Виробництво газу високого тиску
- Тестування компонентів: Моделювання умов експлуатації
- Наземні засоби підтримки: Системи обслуговування повітряних суден
- Виробничі інструменти: Формування та затвердіння композитів
- Аварійні системи: Резервне живлення для критично важливих функцій
Нещодавно я працював з французьким аерокосмічним виробником на ім'я Філіп Дюбуа, чий процес формування композитів потребував точного контролю тиску. Впровадивши газові балони для азоту з електронним регулюванням тиску, ми досягли на 40% кращої якості деталей, скоротивши при цьому час циклу на 25%.
Гірничодобувна та важка промисловість
У гірничодобувній промисловості газові балони використовуються в суворих умовах, де надійність і високе вихідне зусилля мають важливе значення для безпеки і продуктивності.
Гірничодобувна промисловість:
- Розколювання скелі: Генерування ударної сили : Високошвидкісне генерування сили удару
- Конвеєрні системи: Обробка важких матеріалів : Обробка важких матеріалів
- Системи безпеки: Приведення в дію аварійного обладнання
- Бурове обладнання: Свердлильні роботи під високим тиском
- Обробка матеріалів: Дробильно-сортувальне обладнання
Спеціалізоване виробництво
Унікальні виробничі процеси часто вимагають можливостей газових балонів, які не можуть забезпечити звичайні системи.
Спеціальні програми:
- Склоформування: Точний контроль тиску та температури
- Пластикове лиття: Високофорсовані системи впорскування : Системи впорскування з високим зусиллям
- Текстильне виробництво: Формування та обробка тканин
- Харчова промисловість: Санітарні системи високого тиску : Санітарні системи високого тиску
- Фармацевтика: Чисті, точні виробничі процеси
Як підтримувати та оптимізувати продуктивність газового балону?
Належне технічне обслуговування та оптимізація забезпечують безпеку, надійність і продуктивність газових балонів, мінімізуючи експлуатаційні витрати та ризики простоїв.
Технічне обслуговування включає моніторинг тиску, перевірку ущільнень, тестування чистоти газу та заміну компонентів відповідно до графіків виробника, тоді як оптимізація фокусується на налаштуваннях тиску, тривалості циклів та інтеграції системи.
Графіки профілактичного обслуговування
Газові балони потребують систематичних програм технічного обслуговування, адаптованих до умов експлуатації, типів газу та вимог застосування.
Вказівки щодо частоти технічного обслуговування:
| Завдання з технічного обслуговування | Частота | Критичні контрольні пункти |
|---|---|---|
| Візуальний огляд | Щодня | Витоки, пошкодження, з'єднання |
| Перевірка тиску | Щотижня | Робочий тиск, налаштування скидання тиску |
| Інспекція пломб | Щомісяця | Знос, пошкодження, протікання |
| Тест на чистоту газу | Щоквартально | Забруднення, волога |
| Капітальний ремонт | Щорічно | Всі компоненти, ресертифікація |
Контроль чистоти та якості газу
Якість газу безпосередньо впливає на продуктивність балонів, безпеку та термін служби компонентів. Регулярне тестування та очищення підтримують оптимальну роботу.
Стандарти якості газу:
- Вміст вологи: <10 ppm для більшості застосувань
- Забруднення нафтою: <1 проміле максимум
- Тверді частинки: <5 мкм, <10 мг/м³
- Хімічна чистота: 99.5% мінімум для промислових газів
- Вміст кисню: <20 ppm для інертних газів
Системи моніторингу продуктивності
Сучасні системи газових балонів виграють від безперервного моніторингу, який відстежує робочі параметри і прогнозує потреби в технічному обслуговуванні.
Параметри моніторингу:
- Тенденції тиску: Виявлення витоків і моделей зносу
- Моніторинг температури: Запобігання термічним пошкодженням
- Підрахунок циклів: Використання колії для планового технічного обслуговування
- Силовий вихід: Відстежуйте погіршення продуктивності
- Час відгуку: Виявлення проблем у системі управління
Стратегії оптимізації
Оптимізація системи балансує між вимогами до продуктивності та енергоефективністю, терміном служби компонентів і експлуатаційними витратами.
Підходи до оптимізації:
- Оптимізація тиску: Мінімальний тиск для необхідної продуктивності
- Оптимізація циклу: Зменшити кількість непотрібних операцій
- Вибір газу: Оптимальний тип газу для застосування
- Модернізація компонентів: Підвищення ефективності та надійності
- Посилення контролю: Краща системна інтеграція та контроль
Вирішення поширених проблем
Розуміння поширених проблем з газовими балонами дозволяє швидко діагностувати та вирішувати їх, мінімізуючи час простою та ризики для безпеки.
Загальні проблеми та шляхи їх вирішення:
| Проблема | Симптоми | Типові причини | Рішення |
|---|---|---|---|
| Втрата тиску | Зменшення вихідного зусилля | Знос ущільнень, витоки | Замінити ущільнення, перевірити з'єднання |
| Повільна робота | Збільшена тривалість циклу | Обмеження потоку | Очистіть клапани, перевірте лінії |
| Помилковий рух | Непослідовна робота | Забруднений газ | Очищення газу, заміна фільтрів |
| Перегрів | Високі температури | Надмірна їзда на велосипеді | Зменшити частоту циклів, покращити охолодження |
| Несправність ущільнення | Зовнішній витік | Знос, хімічний вплив | Замінити на сумісні матеріали |
Впровадження протоколу безпеки
Безпека газових балонів вимагає комплексних протоколів, що охоплюють поводження з ними, експлуатацію, технічне обслуговування та аварійні процедури.
Основні протоколи безпеки:
- Навчання персоналу: Комплексне навчання з безпеки газових балонів
- Оцінка небезпеки: Регулярний аудит безпеки та аналіз ризиків
- Порядок дій у надзвичайних ситуаціях: Плани реагування на різні сценарії
- Засоби індивідуального захисту: Відповідні вимоги до захисного спорядження
- Документація: Записи технічного обслуговування та відстеження дотримання техніки безпеки
Висновок
Газобалонні механізми перетворюють енергію газу в механічний рух за допомогою термодинамічних процесів, пропонуючи високу щільність зусилля і спеціалізовані можливості для складних промислових застосувань, що вимагають точного контролю і надійної роботи.
Поширені запитання про газобалонні механізми
Як працює механізм газового балона?
Газові балони працюють, використовуючи контрольоване розширення, стиснення газу або хімічні реакції в герметичних камерах для приведення в рух поршнів, які перетворюють енергію газу в лінійний або обертальний механічний рух.
Чим відрізняються газові балони від пневматичних?
Газові балони використовують спеціалізовані гази під високим тиском (500-10 000 фунтів на квадратний дюйм) для застосування з великими зусиллями, тоді як пневматичні балони використовують стиснене повітря під низьким тиском (80-150 фунтів на квадратний дюйм) для загальної автоматизації.
Які типи газів використовуються в газових балонах?
До поширених газів належать азот (інертний, постійний тиск), CO₂ (властивості фазових змін), гелій (низька щільність), аргон (щільний, інертний), а також спеціалізовані газові суміші для конкретних застосувань.
Які міркування щодо безпеки механізмів газових балонів?
Основними проблемами безпеки є високий рівень накопиченої енергії, специфічні для газу небезпеки (токсичність, займистість), цілісність посудин, що працюють під тиском, належні процедури поводження з ними та протоколи реагування на надзвичайні ситуації.
Яку силу можуть генерувати газові балони?
Газові балони можуть генерувати зусилля від 1 000 до понад 50 000 фунтів залежно від розміру балону, тиску газу та конструкції, що значно вище, ніж у стандартних пневматичних балонів.
Якого обслуговування потребують газові балони?
Технічне обслуговування включає щоденні візуальні огляди, щотижневі перевірки тиску, щомісячні перевірки ущільнень, щоквартальні випробування чистоти газу та щорічні капітальні ремонти із заміною компонентів за потреби.
-
Пояснює принцип роботи газових пружин (також відомих як газові стійки або плунжери), які є герметичними пневматичними пристроями, що використовують стиснений газ азот для забезпечення контрольованого зусилля на певному ходу. ↩
-
Показує фазову діаграму вуглекислого газу, графік залежності тиску від температури, який ілюструє умови, за яких CO₂ існує у вигляді твердого, рідкого або газоподібного стану, і чому він може забезпечувати постійний тиск завдяки фазовій зміні. ↩
-
Описує піротехнічні приводи, пристрої, які використовують швидке розширення газу від контрольованого вибухового або піротехнічного заряду для створення механічної роботи, що часто використовується для однократних пострілів з великою силою, наприклад, для аварійного вивільнення або надування подушок безпеки. ↩
-
Надає інформацію про Кодекс котлів і посудин високого тиску ASME (BPVC), основний стандарт, який регулює проектування, будівництво та перевірку котлів і посудин високого тиску з метою забезпечення безпеки, що є критично важливим довідником для компонентів високого тиску. ↩
-
Детально розглянуто поняття обручального напруження, яке є окружним напруженням у стінці циліндричної посудини під тиском, що діє перпендикулярно до осьового напрямку, і яким необхідно керувати, щоб запобігти розриву. ↩
English
Deutsch
Français
Italiano
Español
Português
Русский
العربية
日本語
한국어
Bahasa Indonesia
Türkçe
Nederlands
Ελληνικά
Български
Čeština
Dansk
Eesti
Suomi
Magyar
Lietuvių kalba
Latviešu valoda
Polski
Română
Svenska
Slovenčina
Slovenščina
Norsk bokmål
Українська
