Як вибрати корозійностійкі балони для морського застосування

Морське середовище руйнує стандартні пневматичні циліндри протягом декількох місяців, залишаючи операторів суден перед необхідністю дорогого аварійного ремонту, небезпечними відмовами обладнання та тривалими простоями у віддалених місцях, де неможливо знайти запасні частини. Сольові бризки, перепади температур і постійна вологість створюють ідеальні умови для швидкої корозії, яка може вивести з ладу найважливіші системи судна, коли вони потрібні найбільше.

Правильний вибір корозійностійких балонів для морських застосувань вимагає використання конструкції з нержавіючої сталі 316, спеціальних покриттів, вдосконалених систем ущільнення і кріпильних елементів морського класу, які витримують вплив солоної води, циклічність температур і вібрацію, забезпечуючи надійну роботу протягом 5-10 років в суворих морських умовах.

Минулого тижня я отримав терміновий дзвінок від капітана Мартінеса, у якого за 200 миль від берега вийшли з ладу циліндри палубного крана риболовецького судна, через що його екіпаж змушений був вручну витягати 500-кілограмові сітки в небезпечному морі. Його стандартні циліндри проржавіли наскрізь всього за 18 місяців, створивши загрозу безпеці, якій можна було б запобігти за допомогою належного обладнання морського класу. ⚓

Зміст

• Чому морське середовище настільки руйнівне для стандартних балонів?
• Які матеріали та покриття забезпечують найкращий захист від корозії?
• Як вибрати розмір і конфігурацію балонів для морських застосувань?
• Які практики технічного обслуговування продовжують термін служби морських балонів?

Чому морське середовище настільки руйнівне для стандартних балонів?

Морське середовище поєднує в собі безліч корозійних факторів, які швидко руйнують звичайне пневматичне обладнання.

Морське середовище прискорює корозію через сольові бризки, що містять хлориди, постійну вологість вище 80%, циклічність температур від замерзання до 120°F, ультрафіолетове випромінювання, вібрацію від хвильової дії, а також гальванічна корозія¹ з різнорідних металів, створюючи умови в 10-20 разів агресивніші, ніж типове промислове середовище.

Первинні механізми корозії

Атака соляного туману та хлоридів

• Концентрація хлориду натрію до 35 000 проміле в морській воді
• Проникнення аерозолю у найдрібніші щілини та зазори
• Прискорена піттингова проходка на відкритих металевих поверхнях
• Щілинна корозія² у різьбових з'єднаннях і ущільненнях

Фактори екологічного стресу

• Постійна вологість запобігає утворенню захисного оксиду
• Температурний цикл створює теплову напругу та конденсацію
• Ультрафіолетове опромінення руйнує ущільнення та захисні покриття
• Механічна вібрація прискорює втому і знос

Ризики гальванічної корозії

При контакті різнорідних металів у солоній воді:

• Алюмінієві компоненти стають анодними і швидко кородують
• Сталеві кріплення в алюмінієвих корпусах створюють гальванічні елементи
• Марки нержавіючої сталі значно відрізняються за корозійною стійкістю
• Захисні покриття повинні ізолювати різнорідні метали

Аналіз режимів відмов

Наслідки в реальному світі

Несправності морських балонів призводять до:

• Загрози безпеці від несправності обладнання
• Аварійний ремонт у морі з обмеженими ресурсами
• Тривалі простої очікування деталей у віддалених портах
• Каскадні збої впливають на залежні системи

Які матеріали та покриття забезпечують найкращий захист від корозії?

Вибір матеріалу має вирішальне значення для довговічності та надійності морських балонів.

Балони морського класу вимагають конструкції з нержавіючої сталі 316L, спеціальних морських покриттів, таких як епоксидні або поліуретанові, ущільнювачі з вітону або EPDM, а також фурнітуру з пасивної нержавіючої сталі, причому вибір матеріалу базується на конкретних рівнях впливу від зони бризок до повністю занурених застосувань.

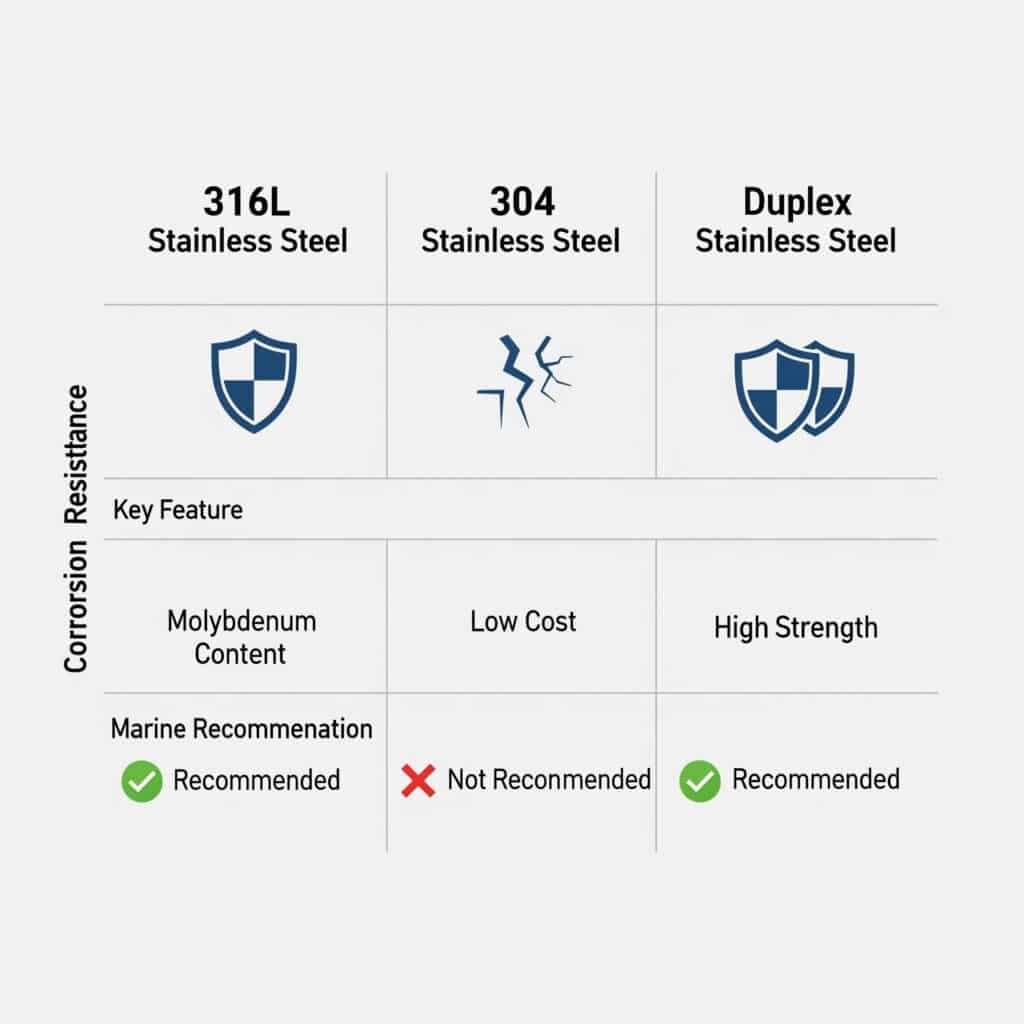

Марки нержавіючої сталі для морського застосування

Нержавіюча сталь 316L (рекомендовано)

• Вміст молібдену забезпечує чудову стійкість до хлоридів
• Низьковуглецеві запобігає карбідні опади³
• Еквівалентне число опору пітингуванню (PREN)⁴ з 25-26
• Доведена ефективність у морських застосуваннях по всьому світу

Нержавіюча сталь 304 (не рекомендується)

• Менша корозійна стійкість у хлоридних середовищах
• Схильність до точкової корозії в умовах впливу солоної води
• Економія витрат не виправдовують знижену надійність
• Прийнятні тільки для захищених внутрішніх приміщень

Дуплексна нержавіюча сталь (преміум-опція)

• Надзвичайна міцність і корозійну стійкість
• Марка 2205 пропозиції PREN від 35+
• Вища вартість виправдано для критичних застосувань
• Відмінна стійкість до втоми при циклічному навантаженні

Системи захисних покриттів

Епоксидні покриття морського класу

• Бар'єрний захист від сольових бризок
• Хімічна стійкість до миючих засобів
• Діапазон товщини 5-15 міліметрів для оптимального захисту
• Кольорове кодування доступні для ідентифікації системи

Поліуретанові фінішні покриття

• Стійкість до ультрафіолету запобігає деградації покриття
• Стійкість до стирання для швидкозношуваних ділянок
• Збереження блиску зберігає зовнішній вигляд
• Просте обслуговування зі стандартним очищенням

Пам'ятаєте капітана Мартінеса? Після того, як у нього вийшов з ладу циліндр, ми поставили безштокові циліндри з нержавіючої сталі 316L з морським епоксидним покриттям для його нової кранової системи. Вісімнадцять місяців потому вони все ще працюють бездоганно в суворих умовах Північної Атлантики, і він переобладнав весь свій флот нашими циліндрами морського класу після того, як побачив підвищення надійності. 🌊

Системні вимоги до пломбування

Ущільнення з фторопласту (вітону)

• Хімічна стійкість до солоної води та миючих засобів
• Температурний діапазон від -20°F до 400°F
• Комплект з низьким ступенем стиснення зберігає герметичність протягом тривалого часу
• Стійкість до озону запобігає ультрафіолетовому руйнуванню

Альтернатива EPDM

• Нижча вартість ніж Вітон.
• Хороша стійкість до солоної води
• Температурні обмеження порівняно з фтор-еластомерами
• Підходить для застосування з помірним впливом

Як вибрати розмір і конфігурацію балонів для морських застосувань?

Морські застосування вимагають особливої уваги при виборі розмірів і конфігурацій кріплення.

Розміри морських балонів повинні враховувати допуски на корозію, коефіцієнти безпеки для аварійних ситуацій, вібростійкість, доступність для обслуговування та інтеграцію з судновими системами, а також відповідати вимогам класифікаційних товариств і стандартам морської безпеки.

Морські специфічні фактори визначення розмірів

Врахування фактору безпеки

• Підвищені коефіцієнти безпеки (2.5-3.0x) для критичних систем
• Аварійна операція можливість під час відключення електроенергії
• Планування резервування для основних функцій
• Відмовостійке позиціонування на випадок збою системи

Фактори екологічного навантаження

• Хвильове навантаження додає динамічні зусилля до статичних навантажень
• Накопичення льоду збільшує вагу та тертя
• Вітрове навантаження впливає на відкрите обладнання
• Теплове розширення від температурного циклу

Вимоги до монтажу та встановлення

Вібростійке кріплення

• Гнучкі системи кріплення поглинають рух судна
• Протиударна ізоляція запобігає пошкодженням від ударів
• Кілька точок кріплення розподіляти навантаження
• Доступ для технічного обслуговування в обмеженому просторі

Дренаж і вентиляція

• Зливні отвори запобігають накопиченню води
• Вентиляційні шляхи дозволяють волозі виходити назовні
• Похилі поверхні ефективно відводити воду
• Герметичні кабельні вводи запобігти потраплянню води

Вимоги класифікаційного товариства

Загальні морські стандарти

• ABS (Американське бюро судноплавства)⁵ вимоги
• DNV GL стандарти сертифікації
• Lloyd's Register процеси затвердження
• Берегова охорона відповідність для комерційних суден

Вимоги до документації

• Сертифікати на матеріали для всіх компонентів
• Випробування під тиском документація
• Процедури встановлення та графіки технічного обслуговування
• Запасні частини рекомендації та доступність

Нещодавно я працював з Сарою, морським інженером, яка проектувала нове судно для морського постачання в Луїзіані. Її палубне обладнання потребувало балонів, які могли б працювати при температурі від -20°F до 120°F, витримуючи постійні бризки солі. Ми розробили спеціальні безштокові балони з нержавіючої сталі 316L з інтегрованими нагрівальними елементами та вдосконаленими дренажними системами. Сертифікована за стандартом ABS конструкція бездоганно працює вже два роки на багатьох суднах її флоту. 🚢

Які практики технічного обслуговування продовжують термін служби морських балонів?

Належне технічне обслуговування має важливе значення для збільшення терміну служби суднових балонів.

Ефективне обслуговування морських балонів включає регулярне промивання прісною водою, перевірку і відновлення захисного покриття, заміну ущільнень через заплановані проміжки часу, змащування продуктами морського класу, а також ведення повної документації для відстеження продуктивності і прогнозування потреб в обслуговуванні.

Графік профілактичного обслуговування

Щоденні операції

• Візуальний огляд на наявність явних пошкоджень або витоків
• Експлуатаційне тестування критичних систем
• Видалення сольових бризок з ополіскуванням прісною водою
• Точка змащення обслуговування за потребою

Щотижневе обслуговування

• Детальний огляд ущільнювачів та фітингів
• Стан покриття оцінка
• Кріпильна фурнітура перевірка крутного моменту
• Тестування продуктивності під навантаженням

Щомісячне обслуговування

• Комплексне прибирання з безпечними для моря розчинниками
• Стан ущільнення детальна оцінка
• Випробування під тиском для перевірки цілісності
• Оновлення документації в журналах технічного обслуговування

Процедури очищення та захисту

Промивання прісною водою

• Щоденне полоскання видаляє сольові відкладення
• Мийка під тиском для сильного забруднення
• Процедури сушіння запобігання накопиченню вологи
• Захисне покриття нанесення після очищення

Застосування інгібіторів корозії

• Інгібітори морського класу для відкритих поверхонь
• Проникаючі оливи для різьбових з'єднань
• Бар'єрні покриття для тимчасового захисту
• Жертовні аноди де це доречно

Усунення поширених проблем

Ознаки раннього попередження

• Підвищений робочий тиск вказує на знос ущільнення
• Нестабільний рух вказує на забруднення
• Видима корозія потребує негайної уваги
• Незвичайний шум може вказувати на знос підшипників

Процедури аварійного ремонту

• Тимчасове пломбування методи ремонту на морі
• Процедури шунтування для некритичних систем
• Інвентаризація запчастин для поширених режимів відмов
• Берегова підтримка протоколи зв'язку

Довгострокова оптимізація продуктивності

Відстеження ефективності

• Підрахунок циклів для прогнозування зносу
• Контроль тиску за тенденціями ефективності
• Реєстрація температури для аналізу термоциклічності
• Аналіз відмов для постійного вдосконалення

Можливості оновлення

• Технологія ущільнення покращення
• Система покриття оновлення
• Система моніторингу інтеграція
• Прогнозоване технічне обслуговування імплементація

Висновок

Вибір і технічне обслуговування балонів морського класу вимагає розуміння унікальних викликів морського середовища і впровадження комплексних стратегій вибору матеріалів, монтажу та обслуговування, щоб забезпечити надійну роботу в суворих умовах солоної води.
