كيف تصمم أسطوانات هوائية مخصصة للتطبيقات القصوى؟

هل تجد صعوبة في العثور على أسطوانات جاهزة تلبي متطلباتك المتخصصة؟ يضيع العديد من المهندسين وقتًا ثمينًا في محاولة تكييف المكونات القياسية مع التطبيقات الفريدة، مما يؤدي غالبًا إلى ضعف الأداء والموثوقية. ولكن هناك طريقة أفضل لحل مشاكل التصميم الصعبة هذه.

هوائي مخصص تتيح الأسطوانات حلولاً لظروف التشغيل القاسية من خلال تصميمات متخصصة تتضمن ميزات فريدة مثل قضبان التوجيه ذات الشكل الخاص التي تم تشكيلها باستخدام 5 محاور CNC¹ و ماكينة EDM سلكية² العمليات والأختام ذات درجات الحرارة العالية المصنوعة من مواد متقدمة مثل بيك³ ومركبات PTFE القادرة على تحمل درجة حرارة تصل إلى 300 درجة مئوية، والتعزيزات الهيكلية التي تحافظ على المحاذاة وتمنع الانحراف في الضربات التي تتجاوز 3 أمتار.

لقد أشرفت شخصيًا على تصميم المئات من الأسطوانات المخصصة خلال مسيرتي المهنية التي استمرت 15 عامًا، وتعلمت أن النجاح يعتمد على فهم عمليات التصنيع الحرجة وعوامل اختيار المواد ومبادئ الهندسة الإنشائية التي تفصل الأسطوانات المخصصة الاستثنائية عن الأسطوانات المتوسطة. دعني أشاركك المعرفة الداخلية التي ستساعدك على إنشاء حلول مخصصة فعالة حقًا.

جدول المحتويات

كيف يتم تصنيع قضبان التوجيه ذات الشكل الخاص للأسطوانات المخصصة؟
ما هي مواد منع التسرب الأفضل أداءً في التطبيقات ذات درجات الحرارة العالية؟
ما التقنيات التي تمنع الانحراف في الأسطوانات ذات الأشواط الطويلة جدًا؟
الخاتمة
الأسئلة الشائعة حول تصميم الأسطوانة المخصصة

كيف يتم تصنيع قضبان التوجيه ذات الشكل الخاص للأسطوانات المخصصة؟

غالبًا ما يكون نظام القضيب التوجيهي هو الجانب الأكثر تحديًا في تصميم الأسطوانة المخصصة، مما يتطلب عمليات تصنيع متخصصة لتحقيق الدقة والأداء اللازمين.

يتم تصنيع قضبان التوجيه ذات الأشكال الخاصة للأسطوانات المخصصة من خلال عملية متعددة المراحل تتضمن عادةً التصنيع الآلي باستخدام الحاسب الآلي وقطع الماكينات EDM السلكية والطحن الدقيق والمعالجة الحرارية. يمكن أن تنتج هذه العمليات مقاطع جانبية معقدة ذات تفاوتات ضيقة تصل إلى ± 0.005 مم، مما يؤدي إلى إنشاء أشكال هندسية متخصصة مثل الموجهات المتوافقة، ومقاطع الفتحة T، والأسطح المنحنية المركبة التي تتيح وظائف أسطوانات فريدة من نوعها يستحيل استخدامها مع التصميمات القياسية.

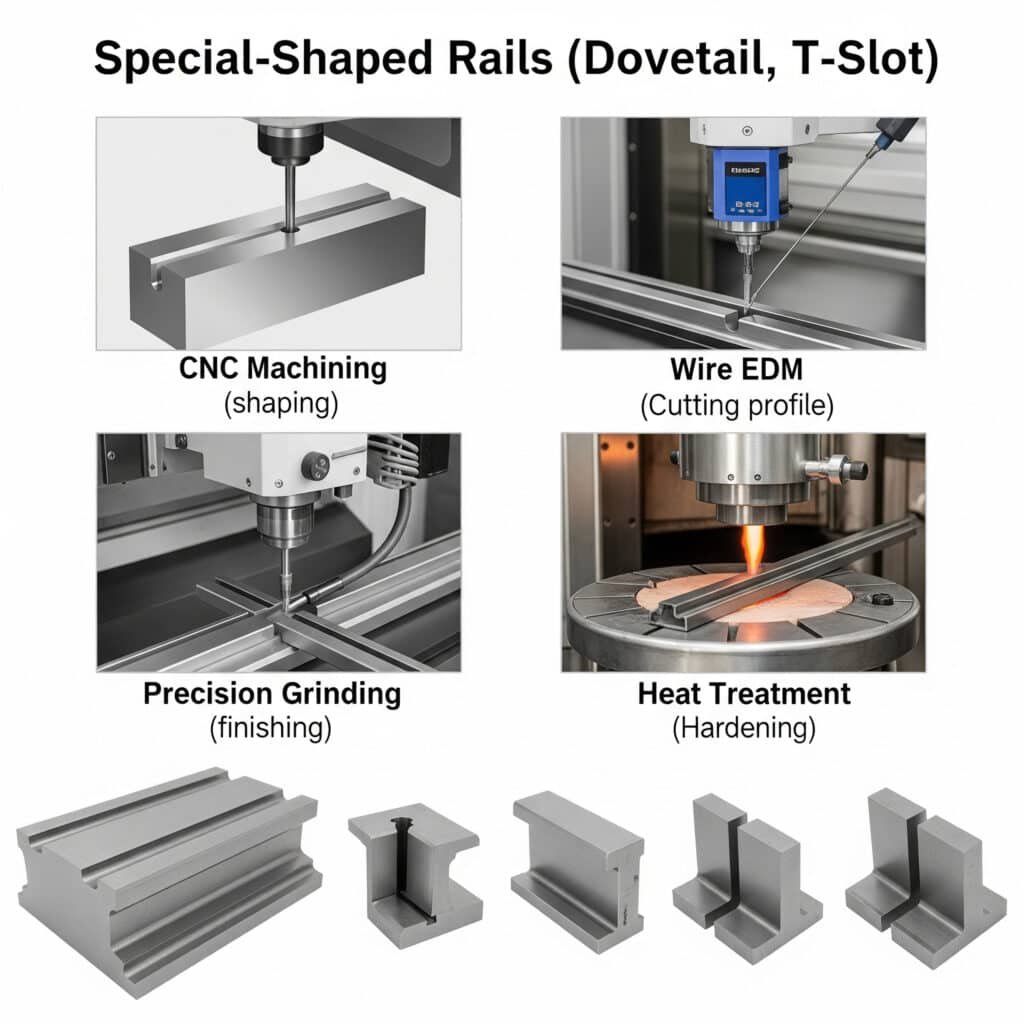

رسم بياني من أربع لوحات يشرح بالتفصيل عملية تصنيع القضبان التوجيهية ذات الشكل الخاص. تتدفق العملية من اليسار إلى اليمين: المرحلة 1، "التصنيع باستخدام الحاسب الآلي"، تُظهر جزءًا يتم تشكيله. المرحلة 2، "القطع بالتشغيل الآلي السلكي"، تُظهر تشكيلًا دقيقًا يتم قطعه. المرحلة 3، "الطحن الدقيق"، تُظهر السطح الذي يتم تشطيبه. تُظهر المرحلة 4، "المعالجة الحرارية"، القضبان التي يتم تقسيتها. تعرض اللوحة الأخيرة أمثلة على القضبان المعقدة النهائية، مثل التشكيلات الجانبية المتفتحة على شكل حرف T. — عملية تصنيع السكك الحديدية ذات الشكل الخاص

تفاصيل عملية التصنيع

يتضمن إنشاء قضبان توجيه متخصصة العديد من مراحل التصنيع الحرجة:

تسلسل العمليات والقدرات

مرحلة التصنيع	المعدات المستخدمة	القدرة على التحمل	تشطيب السطح	أفضل التطبيقات
التصنيع الآلي الخشن	ماكينة تفريز CNC ذات 3 محاور	± 0.05 مم	3.2 - 6.4 رع	إزالة المواد، التشكيل الأساسي
التصنيع الآلي الدقيق	ماكينة تفريز بنظام التحكم الرقمي ذات 5 محاور	± 0.02 مم	1.6 - 1.3 - 3.2 ر	الأشكال الهندسية المعقدة، والزوايا المركبة
التقطيع الإلكتروني السلكي	الماكينة EDM السلكية CNC	± 0.01 مم	1.6 - 1.3 - 3.2 ر	ميزات داخلية، مواد صلبة
المعالجة الحرارية	فرن تفريغ الهواء	–	–	تعزيز الصلابة وتخفيف التوتر
الطحن الدقيق	مطحنة السطح باستخدام الحاسب الآلي الرقمي	± 0.005 مم	0.4 - 0.8 Ra	الأبعاد الحرجة والأسطح الحاملة
التشطيب الفائق	الشحذ/التشحيم	± 0.002 مم	0.1-0.4 Ra	الأسطح المنزلقة ومناطق الختم

لقد عملت ذات مرة مع شركة تصنيع معدات أشباه الموصلات التي احتاجت إلى أسطوانة مزودة بموجه متوافق متكامل قادر على دعم معدات مناولة الرقاقات الدقيقة. تطلب المظهر الجانبي المعقد كلاً من التصنيع الآلي خماسي المحاور للشكل الأساسي والتشغيل الآلي بالقطع السلكي لإنشاء أسطح تعشيق دقيقة. حققت عملية الطحن النهائية تفاوتًا في الاستقامة يبلغ 0.008 مم على طول 600 مم - وهو أمر بالغ الأهمية لتحديد المواقع على مستوى النانومتر الذي يتطلبه تطبيقهم.

أنواع ملفات التعريف الخاصة والتطبيقات الخاصة

تخدم التشكيلات المختلفة للسكك التوجيهية أغراض وظيفية محددة:

الملامح الشائعة ذات الشكل الخاص

نوع الملف الشخصي	المقطع العرضي	تحدي التصنيع	الميزة الوظيفية	التطبيق النموذجي
دوفيتيل	شبه منحرف	قطع دقيق للزاوية	قدرة تحميل عالية، رد فعل عكسي صفري	دقة تحديد المواقع
فتحة T	على شكل حرف T	التصنيع الآلي للزاوية الداخلية	مكونات قابلة للتعديل، تصميم معياري	أنظمة قابلة للتهيئة
المنحنى المركب	منحنى على شكل حرف S	التصنيع الآلي الكنتوري ثلاثي الأبعاد	مسارات الحركة المخصصة، الحركيات المتخصصة	الحركة غير الخطية
متعدد القنوات	مسارات متوازية متعددة	الحفاظ على المحاذاة المتوازية	عربات متعددة مستقلة	تشغيل متعدد النقاط
حلزوني	أخدود حلزوني	4/5-محور 4/5-محور القطع المتزامن	الحركة المركبة الدورانية الخطية الدورانية	المشغلات الدوارة الخطية

اختيار المواد لقضبان التوجيه

تؤثر المادة الأساسية بشكل كبير على اختيار عملية التصنيع والأداء:

مقارنة خصائص المواد

المواد	قابلية التشغيل الآلي (1-10)	التوافق مع EDM	المعالجة الحرارية	مقاومة التآكل	مقاومة التآكل
1045 كربون فولاذ 1045	7	جيد	ممتاز	معتدل	فقير
سبائك الصلب 4140	6	جيد	ممتاز	جيد	معتدل
440C غير قابل للصدأ	4	جيد	جيد	جيد جداً	ممتاز
فولاذ الأدوات A2	5	ممتاز	ممتاز	ممتاز	معتدل
ألومنيوم برونزي	6	فقير	محدودة	جيد	ممتاز
ألومنيوم مطلي بطبقة صلبة	8	فقير	غير مطلوب	معتدل	جيد

بالنسبة لشركة تصنيع معدات معالجة الأغذية، اخترنا الفولاذ المقاوم للصدأ 440C لقضبان التوجيه المخصصة لها على الرغم من صعوبة تشغيلها آليًا. كانت بيئة الغسيل مع مواد التنظيف الكاوية ستؤدي إلى تآكل خيارات الفولاذ القياسية بسرعة. تم تشكيل المادة 440C في حالة التلدين، ثم تم تقويتها إلى 58 HRC وتم صقلها إلى 58 HRC وتم طحنها لإنشاء نظام توجيه مقاوم للتآكل ومتين.

خيارات معالجة السطح

تعمل معالجات ما بعد المعالجة على تحسين خصائص الأداء:

طرق تحسين السطح

العلاج	العملية	زيادة الصلابة	تحسين التآكل	الحماية من التآكل	السُمك
الطلاء بالكروم الصلب	الطلاء الكهربائي	+20%	3-4×	جيد	25-50 ميكرومتر
النيترة	حمام غاز/بلازما/ملح	+30%	5-6×	معتدل	0.1-0.5 مم
طلاء PVD (TiN)	الترسيب بالتفريغ	+40%	8-10×	جيد	2-4 ميكرومتر
طلاء DLC	الترسيب بالتفريغ	+50%	10-15×	ممتاز	1-3 ميكرومتر
التشريب ب PTFE	التسريب بالتفريغ	الحد الأدنى	2-3×	جيد	السطح فقط

اعتبارات تحمل التصنيع

يتطلب تحقيق الجودة المتسقة فهم علاقات التسامح:

عوامل التحمل الحرجة

تحمل الاستقامة
- ضروري للتشغيل السلس وخصائص التآكل
- عادةً 0.01 - 0.02 مم لكل 300 مم طولاً
- يتم القياس باستخدام حافة مستقيمة دقيقة ومقاييس تحسس دقيقة
تحمل الملف الشخصي
- يحدد الانحراف المسموح به عن المظهر الجانبي النظري
- عادةً 0.02 - 0.05 مم لأسطح الاشتباك
- تم التحقق باستخدام مقاييس مخصصة أو قياس CMM
متطلبات تشطيب السطح
- يؤثر على الاحتكاك، والتآكل، وفعالية الختم
- أسطح المحامل: 0.4 - 0.8 Ra
- الأسطح المانعة للتسرب: 0.2-0.4 Ra
- يقاس باستخدام مقياس الملامح
تشويه المعالجة الحرارية
- يمكن أن تؤثر على الأبعاد النهائية بمقدار 0.05-0.1 مم
- يتطلب عمليات تشطيب بعد المعالجة الحرارية
- التقليل إلى أدنى حد ممكن من خلال التركيبات المناسبة وتخفيف الضغط

ما هي مواد منع التسرب الأفضل أداءً في التطبيقات ذات درجات الحرارة العالية؟

يعد اختيار مواد منع التسرب المناسبة أمرًا بالغ الأهمية للأسطوانات المخصصة التي تعمل في بيئات درجات الحرارة القصوى.

تتطلب التطبيقات الهوائية ذات درجات الحرارة العالية مواد مانعة للتسرب متخصصة تحافظ على المرونة ومقاومة التآكل والاستقرار الكيميائي في درجات الحرارة المرتفعة. يمكن أن تعمل البوليمرات المتقدمة مثل مركبات PEEK بشكل مستمر في درجات حرارة تصل إلى 260 درجة مئوية، بينما توفر خلطات PTFE المتخصصة مقاومة كيميائية استثنائية تصل إلى 230 درجة مئوية. وتوفر موانع التسرب الهجينة التي تجمع بين لدائن السيليكون المرنة مع واجهات PTFE توازنًا مثاليًا بين الامتثال والمتانة لدرجات الحرارة بين 150-200 درجة مئوية.

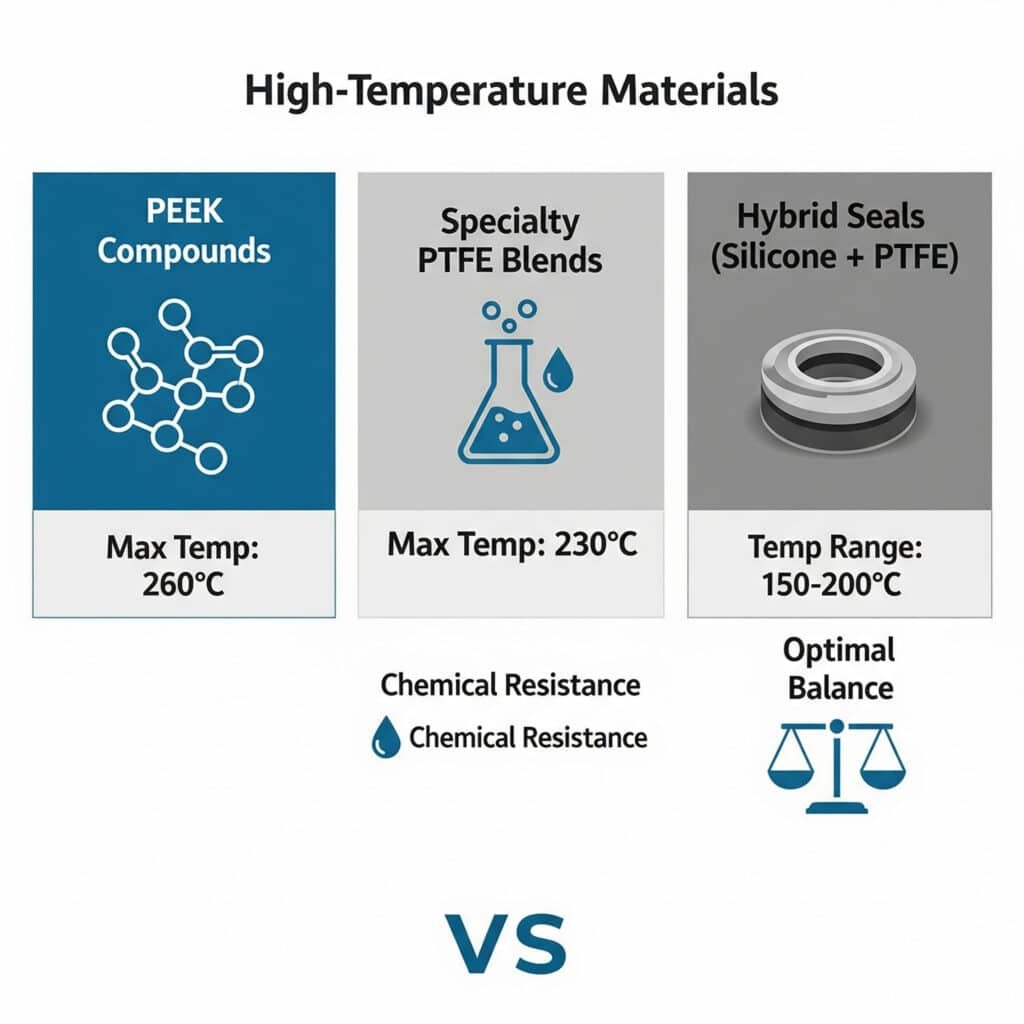

رسم بياني من ثلاث لوحات يقارن بين مواد مانعات التسرب ذات درجة الحرارة العالية. تصف اللوحة الأولى "مركبات PEEK"، مع تسليط الضوء على درجة حرارة قصوى تبلغ 260 درجة مئوية. وتصف اللوحة الثانية "مزيج مركبات PTFE المتخصصة"، مع الإشارة إلى درجة حرارة قصوى تبلغ 230 درجة مئوية ومقاومة كيميائية. وتصف اللوحة الثالثة "موانع التسرب الهجينة (السيليكون + PTFE)"، والتي تعرض مادة مركبة تتراوح درجة حرارتها بين 150 و200 درجة مئوية وتوصف بأنها تتمتع ب "التوازن الأمثل" للخصائص. — مواد منع التسرب في درجات الحرارة العالية

مصفوفة مواد مانع التسرب ذات درجة الحرارة العالية

تساعد هذه المقارنة الشاملة في اختيار المادة المثلى لنطاقات درجة حرارة محددة:

مقارنة أداء درجة الحرارة

المواد	أقصى درجة حرارة مستمرة	درجة الحرارة القصوى المتقطعة	القدرة على الضغط	مقاومة المواد الكيميائية	التكلفة النسبية
FKM (Viton®)	200°C	230°C	ممتاز (35 ميجا باسكال)	جيد جداً	2.5×
FFKM (كالريز®)	230°C	260°C	جيد جداً (25 ميجا باسكال)	ممتاز	8-10×
PTFE (عذراء)	230°C	260°C	جيد (20 ميجا باسكال)	ممتاز	3×
PTFE (مملوء بالزجاج)	230°C	260°C	جيد جداً (30 ميجا باسكال)	ممتاز	3.5×
بيك (غير معبأ)	240°C	300°C	ممتاز (35 ميجا باسكال)	جيد	5×
نظرة خاطفة (مملوءة بالكربون)	260°C	310°C	ممتاز (40 ميجا باسكال)	جيد	6×
سيليكون	180°C	210°C	ضعيف (10 ميجا باسكال)	معتدل	2×
مركب PTFE/سيليكون مركب	200°C	230°C	جيد (20 ميجا باسكال)	جيد جداً	4×
مادة PTFE المنشطة بالمعادن	230°C	260°C	ممتاز (40+ ميجا باسكال)	ممتاز	7×
مركب الجرافيت	300°C	350°C	معتدل (15 ميجا باسكال)	ممتاز	6×

خلال مشروع لمنشأة تصنيع زجاج، قمنا بتطوير أسطوانات مخصصة تعمل بجوار أفران التلدين بدرجات حرارة محيطة تصل إلى 180 درجة مئوية. تعطلت موانع التسرب القياسية في غضون أسابيع، ولكن من خلال استخدام موانع تسرب مكبس PEEK المملوءة بالكربون وموانع تسرب قضيب PTFE المملوءة بالمعادن، أنشأنا حلاً يعمل باستمرار لأكثر من ثلاث سنوات دون استبدال مانع التسرب.

عوامل اختيار المواد التي تتجاوز درجة الحرارة

درجة الحرارة هي مجرد اعتبار واحد فقط في اختيار مانع التسرب في درجات الحرارة العالية:

عوامل الاختيار الحاسمة

متطلبات الضغط
- تتطلب الضغوط العالية مواد ذات قوة ميكانيكية أكبر
- العلاقة بين الضغط × درجة الحرارة علاقة غير خطية
- تنخفض قدرة الضغط عادةً 5-10% لكل 20 درجة مئوية زيادة
البيئة الكيميائية
- كيماويات المعالجة ومواد التنظيف ومواد التشحيم
- مقاومة الأكسدة في درجات الحرارة المرتفعة
- مقاومة التحلل المائي (للتعرض لبخار الماء)
متطلبات ركوب الدراجات
- يسبب التدوير الحراري معدلات تمدد مختلفة
- تطبيقات السدادات الديناميكية مقابل تطبيقات السدادات الثابتة
- تواتر التشغيل عند درجة الحرارة
اعتبارات التثبيت
- تتطلب المواد الأكثر صلابة تصنيعًا آليًا أكثر دقة
- تزداد مخاطر تلف التركيب مع زيادة صلابة المواد
- أدوات خاصة مطلوبة غالبًا للمواد المركبة

تعديلات تصميم مانع التسرب لدرجات الحرارة العالية

غالبًا ما تتطلب تصميمات مانع التسرب القياسية تعديلًا لدرجات الحرارة القصوى:

تكييفات التصميم

تعديل التصميم	الغرض	تأثير درجة الحرارة	تعقيد التنفيذ
تقليل التداخلات	يعوض عن التمدد الحراري	إمكانية +20-30 درجة مئوية	منخفضة
حلقات الختم العائمة	يسمح بالنمو الحراري	إمكانية +30-50 درجة مئوية	متوسط
مانع تسرب متعدد المكونات	تحسين المواد حسب الوظيفة	إمكانية +50-70 درجة مئوية	عالية
الحلقات الاحتياطية المعدنية	يمنع البثق عند درجة الحرارة	إمكانية +20-40 درجة مئوية	متوسط
الأختام المساعدة للمتاهة	يقلل من درجة الحرارة عند الختم الرئيسي	إمكانية +50-100 درجة مئوية	عالية
قنوات التبريد النشطة	يخلق بيئة مجهرية أكثر برودة	قدرة +100-150 درجة مئوية	عالية جداً

اعتبارات تقادم المواد ودورة حياتها

يؤدي التشغيل في درجات الحرارة العالية إلى تسريع تدهور المواد:

عوامل تأثير دورة الحياة

المواد	عمر نموذجي عند 100 درجة مئوية	تقليل العمر الافتراضي عند درجة حرارة 200 درجة مئوية	وضع الفشل الأساسي	إمكانية التنبؤ
FKM	2-3 سنوات	75% (6-9 أشهر)	التصلب/التشقق	جيد
FFKM	3-5 سنوات	60% (1.2-2-2 سنة)	مجموعة الضغط	جيد جداً
PTFE	أكثر من 5 سنوات	40% (3 سنوات فأكثر)	التشوه/التدفق البارد	معتدل
بيك	أكثر من 5 سنوات	30% (3.5 سنوات فأكثر)	التآكل/التآكل	جيد
سيليكون	1-2 سنة	80% (2-5 أشهر)	التمزق/التدهور	فقير
مادة PTFE المنشطة بالمعادن	4-5 سنوات	35% (2.6-3.3 سنوات)	استرخاء الربيع	ممتاز

عملت مع أحد مصانع الصلب التي تشغل أسطوانات هيدروليكية في منطقة الصب المستمر الخاصة بهم مع درجات حرارة محيطة تتراوح بين 150-180 درجة مئوية. ومن خلال تنفيذ برنامج صيانة تنبؤي استنادًا إلى عوامل دورة الحياة هذه، تمكنا من جدولة عمليات استبدال مانع التسرب أثناء فترات انقطاع الصيانة المخطط لها، مما أدى إلى القضاء تمامًا على وقت التوقف غير المخطط له الذي كان يكلفهم في السابق حوالي $50,000 في الساعة.

أفضل ممارسات التركيب والصيانة

تؤثر المناولة السليمة بشكل كبير على أداء مانع التسرب في درجات الحرارة العالية:

الإجراءات الحرجة

اعتبارات التخزين
- تختلف مدة الصلاحية القصوى حسب المادة (1-5 سنوات)
- يوصى بالتخزين في درجة حرارة مضبوطة
- الحماية من الأشعة فوق البنفسجية ضرورية لبعض المواد
تقنيات التركيب
- أدوات تركيب متخصصة لمنع التلف
- توافق زيوت التشحيم أمر بالغ الأهمية
- عزم الدوران المعاير لمكونات الغدة
إجراءات الاقتحام
- زيادة تدريجية في درجة الحرارة عند الإمكان
- تخفيض الضغط الأولي (60-70% من الحد الأقصى)
- تدوير محكوم قبل التشغيل الكامل
طرق المراقبة
- اختبار مقياس التحمل المنتظم لموانع التسرب التي يمكن الوصول إليها
- أنظمة كشف التسرب مع تعويض درجة الحرارة
- الاستبدال التنبؤي بناءً على ظروف التشغيل

ما التقنيات التي تمنع الانحراف في الأسطوانات ذات الأشواط الطويلة جدًا؟

تمثل الأسطوانات طويلة الشوط تحديات هندسية فريدة من نوعها تتطلب حلولاً هيكلية متخصصة.

تمنع أسطوانات الشوط الطويلة جدًا انحراف القضيب وتحافظ على المحاذاة من خلال تقنيات التعزيز المتعددة: أقطار قضبان كبيرة الحجم (عادةً 1.5-2× النسب القياسية)، وبطانات دعم وسيطة على فترات زمنية محسوبة، وأنظمة توجيه خارجية مع محاذاة دقيقة، ومواد قضبان مركبة مع نسب صلابة إلى وزن محسّنة، وتصميمات أنابيب متخصصة تقاوم الانحناء تحت الضغط والأحمال الجانبية.

حساب انحراف القضيب والوقاية منه

يعد فهم فيزياء الانحراف أمرًا ضروريًا لتصميم التعزيز المناسب:

معادلة الانحراف للقضبان الممتدة

δ = (F × L³) / (3 × E × I)

أين:

δ = أقصى انحراف (مم)
F = الحمل الجانبي أو وزن القضيب (نيوتن)
L = الطول غير المدعوم (مم)
E = معامل المرونة⁴ (نيوتن/مم²)
I = عزم القصور الذاتي⁵ (مم⁴) = (π × d⁴) / 64 للقضبان الدائرية

بالنسبة لأسطوانة شوط طولها 5 أمتار صممناها لمطحنة أخشاب، كان القضيب القياسي سينحرف أكثر من 120 مم عند التمديد الكامل. من خلال زيادة قطر القضيب من 40 مم إلى 63 مم، قللنا الانحراف النظري إلى 19 مم فقط - وهو ما يزال مفرطًا بالنسبة لاستخدامها. كما أدت إضافة البطانات الداعمة الوسيطة على مسافات 1.5 متر إلى تقليل الانحراف إلى أقل من 3 مم، مما يلبي متطلبات المحاذاة.

تحسين قطر القضيب

اختيار قطر القضيب المناسب هو الدفاع الأول ضد الانحراف:

إرشادات تحجيم قطر القضيب

طول السكتة الدماغية	الحد الأدنى لنسبة القضيب/التجويف	الزيادة النموذجية للقطر النموذجي	تقليل الانحراف	عقوبة الوزن
0-500 مم	0.3-0.4	قياسي	خط الأساس	خط الأساس
500-1000 مم	0.4-0.5	25%	60%	56%
1000-2000 مم	0.5-0.6	50%	85%	125%
2000-3000 مم	0.6-0.7	75%	94%	206%
3000-5000 مم	0.7-0.8	100%	97%	300%
> 5000 مم	0.8+	125%+	99%	400%+

أنظمة الدعم الوسيطة

بالنسبة للضربات الأطول، تصبح الدعامات الوسيطة ضرورية:

تكوينات جلبة الدعم

نوع الدعم	المسافة القصوى	طريقة التثبيت	متطلبات الصيانة	أفضل تطبيق
جلبة ثابتة	ل = 100 × د	تركيب الضغط في الأنبوب	التزييت الدوري	الاتجاه العمودي
جلبة عائمة	ل = 80 × د	يتم تثبيتها بحلقة مطاطية	الاستبدال الدوري	أفقي، شديد التحمل
جلبة قابلة للتعديل	ل = 90 × 90 × د	تعديل الخيوط الملولبة	فحص المحاذاة المنتظم	التطبيقات الدقيقة
دعم الأسطوانة	ل = 120 × د	مثبت على الأنبوب	استبدال المحمل	تطبيقات بأعلى سرعة
دليل خارجي	ل = 150 × د	التركيب المستقل	التحقق من المحاذاة	احتياجات عالية الدقة

أين:

L = المسافة القصوى بين الدعامات (مم)
d = قطر القضيب (مم)

تحسينات تصميم الأنبوب

يتطلب أنبوب الأسطوانة نفسه تقوية في تصميمات الأشواط الطويلة:

طرق تقوية الأنابيب

طريقة التعزيز	زيادة القوة	تأثير الوزن	عامل التكلفة	أفضل تطبيق
زيادة سماكة الجدار	30-50%	عالية	1.3-1.5×	أبسط حل، أطوال معتدلة
أضلاع التقوية الخارجية	40-60%	متوسط	1.5-1.8×	تركيب أفقي، أحمال مركزة
غلاف مركب فوقي مركب	70-100%	منخفضة	2.0-2.5×	أخف محلول خفيف، أطول ضربات
بناء مزدوج الجدار	100-150%	عالية	2.2-2.8×	تطبيقات الضغط العالي
هيكل دعم الجمالون	200%+	متوسط	2.5-3.0×	أطوال قصوى، اتجاه متغير

بالنسبة لأسطوانة شوط بطول 4 أمتار مصممة لمنصة فحص الجسور، قمنا بتنفيذ دعامات دعامات دعامات ألومنيوم خارجية على طول أنبوب الأسطوانة. وقد أدى ذلك إلى زيادة صلابة الانحناء بأكثر من 300% مع إضافة 15% فقط إلى الوزن الإجمالي - وهو أمر بالغ الأهمية للتطبيق المتنقل حيث كان الوزن الزائد سيتطلب منصة مركبة أكبر.

اختيار المواد لضربات ممتدة

يمكن للمواد المتقدمة تحسين الأداء بشكل كبير:

مقارنة أداء المواد

المواد	الصلابة النسبية	نسبة الوزن	مقاومة التآكل	قسط التكلفة	أفضل تطبيق
فولاذ مطلي بالكروم	1.0 (خط الأساس)	1.0	جيد	خط الأساس	الغرض العام
فولاذ مقوّى بالحثّ التعريفي	1.0	1.0	معتدل	1.2×	شديد التحمل، مقاوم للتآكل
ألومنيوم مطلي بأكسيد الألومنيوم الصلب	0.3	0.35	جيد جداً	1.5×	التطبيقات الحساسة للوزن
الفولاذ المقاوم للصدأ	0.9	1.0	ممتاز	1.8×	البيئات المسببة للتآكل
مركب ألياف الكربون	2.3	0.25	ممتاز	3.5×	أعلى أداء وأخف وزناً
ألومنيوم مطلي بالسيراميك	0.4	0.35	ممتاز	2.2×	أداء متوازن ووزن معتدل

اعتبارات التركيب والمحاذاة

يصبح التركيب المناسب أكثر أهمية مع طول الشوط:

متطلبات المحاذاة

طول السكتة الدماغية	الحد الأقصى لاختلال المحاذاة	طريقة المحاذاة	تقنية التحقق
0-1000 مم	0.5 مم	التركيب القياسي	الفحص البصري
1000-2000 مم	0.3 مم	حوامل قابلة للتعديل	حافة مستقيمة ومقياس تحسس
2000-3000 مم	0.2 مم	أسطح مشكّلة آلياً دقيقة	مؤشر الاتصال الهاتفي
3000-5000 مم	0.1 مم	محاذاة الليزر	القياس بالليزر
> 5000 مم	<0.1 مم	نظام محاذاة متعدد النقاط	عبور بصري أو تعقب ليزري

أثناء تركيب أسطوانة شوط بطول 6 أمتار لآلية مسرح مسرح، اكتشفنا أن أسطح التركيب بها اختلال 0.8 مم. وعلى الرغم من أن ذلك يبدو طفيفًا، إلا أنه كان من الممكن أن يؤدي إلى حدوث ربط وتآكل سابق لأوانه. من خلال تنفيذ نظام تركيب قابل للتعديل مع التحقق من المحاذاة بالليزر، حققنا محاذاة في حدود 0.05 مم على كامل الطول، مما يضمن التشغيل السلس والعمر التصميمي الكامل.

الاعتبارات الديناميكية للضربات الطويلة

تخلق ديناميكيات التشغيل تحديات إضافية:

العوامل الديناميكية

قوى التسارع
- القضبان الأطول والأثقل لها قصور ذاتي أكبر
- توسيد نهاية الشوط أمر بالغ الأهمية
- التصميم النموذجي: طول الوسادة 25-50 مم لكل متر من الشوط
تردد الرنين
- يمكن للقضبان الطويلة أن تحدث اهتزازات ضارة
- يجب تجنب السرعات الحرجة
- قد تكون أنظمة التخميد مطلوبة
التمدد الحراري
- تمدد بمقدار 1-2 مم لكل متر عند ارتفاع درجة الحرارة 100 درجة مئوية
- الحوامل العائمة أو وصلات التعويض
- يؤثر اختيار المواد على معدل التمدد
ديناميكيات الضغط
- تخلق أعمدة الهواء الأطول تأثيرات موجات الضغط
- يلزم وجود منافذ صمامات أكبر وسعة تدفق أكبر
- التحكم في السرعة أكثر صعوبة على المسافات الطويلة

الخاتمة

يتطلب تصميم أسطوانة مخصصة للتطبيقات القصوى معرفة متخصصة في عمليات التصنيع لقضبان التوجيه ذات الشكل الخاص، واختيار المواد لموانع التسرب ذات درجات الحرارة العالية، والهندسة الهيكلية للتقوية طويلة الشوط. من خلال فهم هذه الجوانب المهمة، يمكن للمهندسين إنشاء حلول هوائية تعمل بالهواء المضغوط تعمل بشكل موثوق في أكثر البيئات تطلبًا.

الأسئلة الشائعة حول تصميم الأسطوانة المخصصة

ما هي درجة الحرارة القصوى التي يمكن أن تعمل بها الأسطوانة الهوائية باستخدام موانع تسرب متخصصة؟

مع مواد مانعات التسرب المتخصصة وتعديلات التصميم، يمكن للأسطوانات الهوائية أن تعمل بشكل مستمر في درجات حرارة تصل إلى 260 درجة مئوية باستخدام موانع تسرب PEEK المملوءة بالكربون أو موانع تسرب PTFE المملوءة بالمعادن. بالنسبة للتعرض المتقطع، يمكن أن تتحمل موانع التسرب المركبة من الجرافيت درجات حرارة تقترب من 350 درجة مئوية. ومع ذلك، تتطلب هذه التطبيقات ذات درجات الحرارة القصوى اعتبارات إضافية تتجاوز مانعات التسرب، بما في ذلك مواد التشحيم الخاصة (أو تصميمات التشغيل الجاف)، وتعويض التمدد الحراري، والمواد ذات معاملات التمدد الحراري المطابقة لمنع الارتباط في درجة الحرارة.

ما المدة التي يمكن أن تستغرقها شوط الأسطوانة الهوائية قبل أن تصبح الدعامات الوسيطة ضرورية؟

تعتمد الحاجة إلى الدعامات الوسيطة على قطر القضيب واتجاهه ومتطلبات الدقة. وكمبدأ توجيهي عام، تتطلب الأسطوانات الأفقية ذات النسب القياسية للقضيب إلى التجويف (0.3-0.4) عادةً دعامات وسيطة عندما تتجاوز الأشواط 1.5 متر. يمكن حساب الحد الدقيق باستخدام معادلة الانحراف: δ = (F × L³) / (3 × E × I)، حيث يشير الانحراف الكبير (عادةً > 1 مم) إلى الحاجة إلى دعامة. يمكن أن تمتد الأسطوانات العمودية في كثير من الأحيان إلى 2-3 أمتار قبل أن تحتاج إلى دعم بسبب غياب التحميل الجانبي للجاذبية.

ما هو تفاوت التصنيع الذي يمكن تحقيقه لقضبان التوجيه ذات الشكل الخاص؟

باستخدام مزيج من التصنيع الآلي باستخدام الحاسب الآلي خماسي المحاور باستخدام ماكينات بنظام التحكم الرقمي ذات 5 محاور، والتشغيل الآلي بالقطع السلكي والطحن الدقيق، يمكن للقضبان التوجيهية ذات الشكل الخاص تحقيق تفاوتات تفاوتات تصل إلى ± 0.005 مم للأبعاد الحرجة والتشطيبات السطحية الدقيقة التي تصل إلى 0.2-0.4 Ra. يمكن الحفاظ على دقة المظهر الجانبي (التوافق مع الشكل النظري) في حدود 0.01-0.02 مم باستخدام تقنيات التصنيع الحديثة. بالنسبة للتطبيقات عالية الدقة، يمكن استخدام التركيب اليدوي النهائي والتجميع الانتقائي لتحقيق تفاوتات تفاوتات وظيفية أقل من ± 0.003 مم لمكونات تزاوج محددة.

كيف تمنع الربط في الأسطوانات ذات الأشواط الطويلة ذات البطانات الداعمة المتعددة؟

يتطلب منع الارتباط في الأسطوانات ذات الأشواط الطويلة ذات الدعامات المتعددة عدة تقنيات: (1) تنفيذ نهج محاذاة تدريجي حيث توفر جلبة واحدة فقط المحاذاة الأولية بينما توفر البطانات الأخرى دعامة عائمة مع خلوص طفيف؛ (2) استخدام البطانات ذات المحاذاة الذاتية مع الأسطح الخارجية الكروية التي يمكن أن تستوعب المحاذاة الطفيفة غير الصحيحة؛ (3) ضمان المحاذاة الدقيقة أثناء التركيب باستخدام أنظمة القياس بالليزر؛ و(4) استخدام مواد ذات معاملات تمدد حراري متطابقة لجميع المكونات الهيكلية لمنع الارتباط الناجم عن درجة الحرارة.

ما هي علاوة تكلفة الأسطوانات المخصصة مقارنة بالطرازات القياسية؟

تختلف علاوة التكلفة للأسطوانات المخصصة اختلافًا كبيرًا بناءً على درجة التخصيص، ولكنها تتراوح عادةً من 2-10 أضعاف تكلفة الطرازات القياسية. قد تضيف التعديلات البسيطة مثل التركيبات الخاصة أو تكوينات المنافذ 30-50% إلى السعر الأساسي. عادةً ما يؤدي التخصيص المعتدل بما في ذلك السكتات الدماغية غير القياسية أو الأختام المتخصصة إلى مضاعفة التكلفة. يمكن أن تكلف التصميمات عالية التخصص مع قضبان التوجيه المخصصة، أو قدرات درجات الحرارة القصوى، أو تعزيزات الأشواط الطويلة جدًا 5-10× النماذج القياسية. ومع ذلك، يجب تقييم هذه العلاوة مقابل تكلفة محاولة تكييف المكونات القياسية مع التطبيقات غير المناسبة، مما يؤدي غالبًا إلى الاستبدال المتكرر ووقت تعطل النظام.

كيف يمكنك اختبار تصميمات الأسطوانات المخصصة والتحقق من صحتها قبل الإنتاج؟

يتم التحقق من صحة تصميمات الأسطوانات المخصصة من خلال عملية متعددة المراحل: (1) المحاكاة الحاسوبية باستخدام FEA (تحليل العناصر المحدودة) للتحقق من السلامة الهيكلية وتحديد تركيزات الإجهاد المحتملة؛ (2) اختبار النموذج الأولي في ظل ظروف محكومة، وغالبًا ما يكون ذلك مع اختبار العمر الافتراضي المعجل عند 1.5 إلى 2 ضعف الضغط ومعدل الدورة التصميمية؛ (3) اختبار الغرفة البيئية لدرجات الحرارة القصوى؛ (4) التجارب الميدانية المزودة بأجهزة لقياس المعلمات مثل درجات الحرارة الداخلية وقوى الاحتكاك واستقرار المحاذاة؛ (5) الاختبار المدمر للنماذج الأولية للتحقق من هوامش الأمان. بالنسبة للتطبيقات الحرجة، يمكن بناء تركيبات اختبار مخصصة لمحاكاة ظروف التطبيق الدقيقة قبل الموافقة النهائية على الإنتاج.

يوفر شرحًا مفصلاً للتصنيع الآلي باستخدام الحاسب الآلي خماسي المحاور، وهي عملية تصنيع متقدمة تسمح بقطع الأجزاء على خمسة محاور مختلفة في وقت واحد، مما يتيح إنشاء أشكال هندسية معقدة للغاية. ↩
يشرح مبادئ التصنيع الآلي بالتفريغ الكهربائي السلكي (EDM السلكي)، وهي عملية تصنيع آلي غير تقليدية تستخدم سلكًا مشحونًا كهربائيًا لقطع المواد الموصلة بدقة متناهية. ↩
يوفر معلومات شاملة عن بولي إيثر كيتون الإيثر متعدد الإيثر (PEEK)، وهو بلاستيك حراري هندسي عالي الأداء معروف بخصائصه الميكانيكية الممتازة ومقاومته لدرجات الحرارة القصوى والمواد الكيميائية القاسية. ↩
يصف معامل المرونة (المعروف أيضًا باسم معامل يونج)، وهو خاصية أساسية للمادة تقيس صلابة المادة ومقاومتها للتشوه المرن تحت الضغط. ↩
يقدّم شرحًا واضحًا لعزم القصور الذاتي للمساحة، وهي خاصية هندسية للمقطع العرضي تعكس كيفية توزيع نقاطه بالنسبة لمحور عشوائي، وهي خاصية حاسمة لحساب انحراف العارضة. ↩

مرحبًا، أنا تشاك، خبير كبير يتمتع بخبرة 15 عامًا من الخبرة في مجال صناعة الأجهزة الهوائية. أركز في شركة Bepto Pneumatic على تقديم حلول هوائية عالية الجودة ومصممة خصيصًا لعملائنا. تغطي خبرتي الأتمتة الصناعية وتصميم الأنظمة الهوائية وتكاملها، بالإضافة إلى تطبيق المكونات الرئيسية وتحسينها. إذا كانت لديك أي أسئلة أو ترغب في مناقشة احتياجات مشروعك، فلا تتردد في الاتصال بي على chuck@bepto.com.
