Ein Hochdurchfluss-Magnetventil verbessert eine Automobil-Montagestation nur dann, wenn das Wegeventil nachweislich die Drosselstelle ist. Allein aus dem Nenndurchfluss lassen sich weder ein kuerzerer Zylinderhub noch ein hoeherer Liniendurchsatz, ein geringerer Luftverbrauch oder zulaessige Maschinenzeiten ableiten. Der gesamte Zu- und Abluftpfad muss die geforderte Bewegung unter der realen Produktionslast tragen koennen.
Beginnen Sie mit dem Stationsvorgang: Spannen, Positionieren, Heben, Umsetzen, Pressen, Ausschleusen oder Loesen. Legen Sie Last, Zylinderbohrung, Hub, Betriebsdruck, Sollzeit, zulaessige Aufprallbelastung und Sensorschwelle fest. Berechnen Sie anschliessend den erforderlichen Durchfluss und messen Sie, wo Druck und Zeit verloren gehen. Diese Reihenfolge trennt ein Ventilproblem von Problemen an Schlauch, Verschraubung, Schalldaempfer, Regler, Behaelter oder Mechanik.
Kernaussagen
- Parkers Berechnungsbeispiel erfordert Cv 1,06 fuer einen Zylinder mit 3,25 Zoll Bohrung, der einen Hub von 12 Zoll in einer Sekunde ausfuehrt.
- Durchflussdaten nach ISO 6358 und Schaltzeiten nach ISO 12238 beantworten unterschiedliche Fragen.
- Pruefen Sie Zu- und Abluft gemeinsam.
- Weisen Sie den Durchsatz an der Engpassstation nach, nicht allein anhand des Ventildurchflusses.
Auslegung von Hochdurchfluss-Magnetventilen bedeutet, die Zu- und Abluftkapazitaet eines Wegeventils auf die geforderte Hubzeit des Zylinders abzustimmen, ohne Kraft, Regelbarkeit, Daempfung, Sicherheit und Wiederholgenauigkeit zu beeintraechtigen. Es geht nicht darum, den groessten Anschluss oder den hoechsten L/min-Katalogwert auszuwaehlen.
Welchen Durchfluss benoetigt der Antrieb fuer die angestrebte Hubzeit?
Parkers Berechnungsbeispiel verwendet eine Bohrung von 3,25 Zoll, einen Hub von 12 Zoll, 80 psig Versorgungsdruck und eine Ausfahrzeit von einer Sekunde, um einen erforderlichen Cv-Wert von 1,06 zu berechnen (Parker Engineering Data fuer Pneumatikventile, 2026). Die Methode beginnt mit dem Bewegungsbedarf und nicht mit einem werblichen Schwellenwert von 2.000 L/min.
Parkers Beispiel mit 80 psig zeigt, weshalb ein Hochdurchflussventil an einen zulaessigen Druckverlust gebunden werden muss. Die Auslegungstabelle verwendet einen Kompressionsfaktor von 6,4 und eine A-Konstante von 0,048 fuer einen Druckabfall von 5 psi. Zusammen mit einer Kolbenflaeche von 8,30 Quadratzoll, einem Hub von 12 Zoll und einer Sollzeit von einer Sekunde ergibt sich Cv 1,06. Dieser Wert ist ein Mindestpruefpunkt fuer die angegebene Bewegung und keine universelle Ventilgroesse fuer Automobilanwendungen. Aenderungen an Zylinderflaeche, Hubzeit, Versorgungsdruck oder zulaessigem Druckabfall veraendern das Ergebnis. Das ausgewaehlte Katalogventil ist danach sowohl in Zu- als auch in Abluftrichtung zu pruefen, weil Verschraubungen, Schlaeuche, Drosselventile, Verteilerkanaele und Schalldaempfer das verbleibende Druckbudget aufbrauchen koennen, selbst wenn der Ventilkoerper Cv 1,06 erreicht (Parker, 2026).
Die Auslegungskette sollte in dieser Reihenfolge bleiben:
- Kraft aus Last, Bewegungsrichtung, Druck, Reibung und Sicherheitsreserve bestimmen.
- Zylinderbohrung nach dem Kraftbedarf und nicht nach der gewuenschten Geschwindigkeit auswaehlen.
- Bohrung, Stangendurchmesser, Hub, Betriebsdruck sowie Sollzeiten fuer Aus- und Einfahren erfassen.
- Den waehrend jedes Hubs erforderlichen Normluftdurchfluss berechnen.
- Ventilkapazitaet fuer den zulaessigen dynamischen Druckverlust auswaehlen.
- Schlaeuche, Verschraubungen, Drosselventile, Daempfungen, Verteilerkanaele und Abluftkomponenten pruefen.
SMC beschreibt den grundlegenden Geschwindigkeitszusammenhang als s = 28.8q / A, wobei s die Zylindergeschwindigkeit in Zoll pro Sekunde, q den Durchfluss in SCFM und A die Kolbenflaeche in Quadratzoll bezeichnet (SMC, Regelung des Luftstroms von Zylindern, 2026). SMC weist ausserdem darauf hin, dass der Eingangsdruck konstant bleiben muss und Anschluesse sowie Schlaeuche das Ergebnis beeinflussen.
Dieser Vorbehalt ist entscheidend. Eine Verdopplung des Katalogdurchflusses garantiert nicht die doppelte Geschwindigkeit im Einbau. Der Druck kann waehrend der Bewegung einbrechen. Die Abluftseite kann kleiner als die Zuluftseite sein. Eine abluftseitige Drossel, eine Verschraubung oder ein Schalldaempfer kann zur dominierenden Drosselstelle werden. Zudem kann der Zylinder seine Endlagendaempfung erreichen, bevor der theoretische Abschnitt mit konstanter Geschwindigkeit endet.
Wie steht es um die Zylindergroesse? Eine hoehere Ventilkapazitaet kann einem korrekt dimensionierten Zylinder helfen, seine Sollzeit zu erreichen, senkt jedoch nicht den Kraftbedarf. Der Ersatz eines grossen Zylinders durch einen kleineren ist nur dann zulaessig, wenn eine neue Last- und Druckberechnung nachweist, dass die kleinere Bohrung weiterhin genuegend Kraft und Stabilitaet bietet.
Erforderlicher Hubdurchfluss ist eine kurzzeitige Bewegungsanforderung, waehrend der mittlere Luftverbrauch pro Zyklus eine Anforderung des wiederholten Betriebs ist. Der Ventilpfad muss die erste Anforderung erfuellen; Kompressor und Behaelter muessen die zweite tragen. Werden beide verwechselt, kann eine Station trotz ausreichender mittlerer Kompressorleistung waehrend einer 300-ms-Bewegung einen unzulaessigen Druckeinbruch zeigen.
Der ausfuehrlichere Leitfaden zur Auslegung pneumatischer Drosselventile enthaelt die vollstaendige Berechnungsfolge. Dieser Artikel konzentriert sich auf deren Anwendung an einer schnell taktenden Automobilstation.
Wann ist das Wegeventil tatsaechlich der Engpass?
ISO 12238:2023 definiert Schaltzeitpruefungen fuer elektrisch oder pneumatisch betaetigte Wegeventile mit zwei oder drei Schaltstellungen (ISO 12238:2023, 2023). Die Ventilschaltzeit ist nur ein Zeitabschnitt; zu einer Automobilstation gehoeren ausserdem Schlauchbefuellung, Entlueftung, Antriebsbewegung, Sensorbestaetigung und Bereitschaft der Folgestation.
Fuehren Sie vor dem Ventiltausch vier synchronisierte Messungen durch:
| Messgroesse | Aussage |
|---|---|
| elektrischer Befehl oder Spulenspannung | Zeitpunkt der Bewegungsanforderung durch die Steuerung |
| Ventileingangsdruck waehrend des Hubs | ob die lokale Versorgung erhalten bleibt |
| Druecke an beiden Zylinderanschluessen | Zuluftverlust, Abluftgegendruck und Lastreaktion |
| Antriebsposition oder Endlagensensor | tatsaechliche Maschinenbewegung und Ankunft |
Ist die Zeit vom Befehl bis zum Ventildruck lang, waehrend der Versorgungsdruck stabil bleibt, sind Spule, Vorsteuerstufe, Verschmutzung oder Ventilmechanik zu untersuchen. Aendert sich der Ventildruck schnell, der Druck am Zylinderanschluss jedoch verzoegert, liegt die Drosselstelle zwischen Ventil und Antrieb. Reagieren beide Druckkurven unverzueglich, der Sensor aber spaet, sind Last, Fuehrung, Dichtungen, Daempfung und Mechanik zu pruefen.

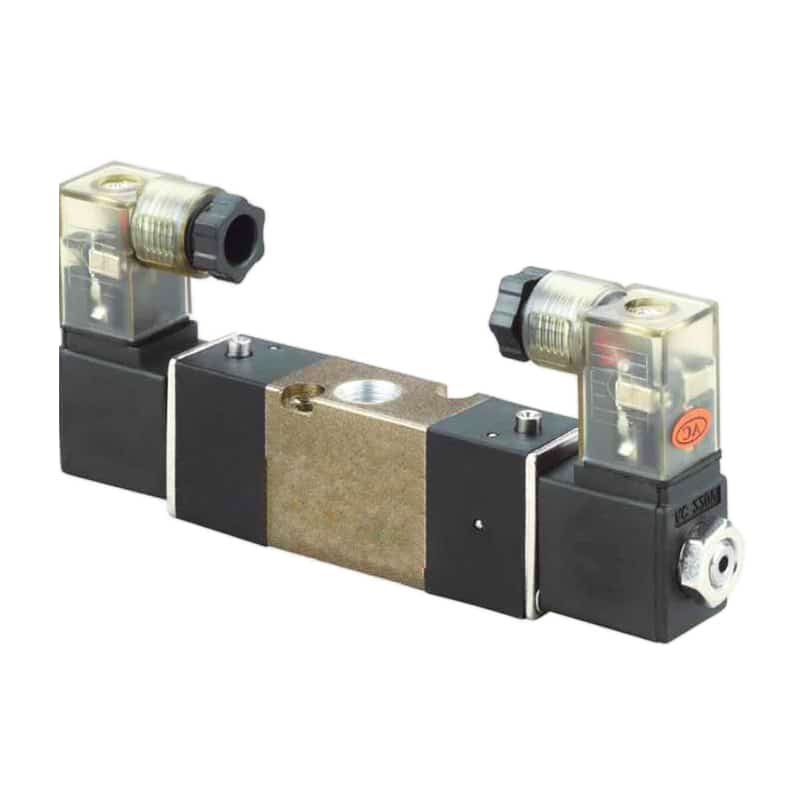

Das beibehaltene Produktfoto zeigt Wegeventil-Hardware, doch ein Foto kann keine Durchflusskapazitaet belegen. Pruefen Sie Funktion, Druckbereich, Cv- oder ISO-6358-Daten, Ansprechpruefung, Anschluss und Umgebungskennwerte der exakten Teilenummer, bevor sie als Hochdurchflusskandidat betrachtet wird.
Ein hoher Eingangsdruck allein ist kein Nachweis. Ein statisches Manometer kann 6 bar anzeigen, waehrend der Ventileingang bei gleichzeitigem Bedarf einbricht. Ebenso kann das Entfernen eines Schalldaempfers den Rueckhub beschleunigen und damit eine Abluftdrosselung statt eines zu kleinen Zuluftkanals offenlegen.
Eine Beanstandung bei schnellem Takt sollte als Zeitbudget formuliert werden. "Das Ventil ist langsam" ist nicht messbar. "Vom Befehl bis 90 % Druck an Anschluss A vergehen 24 ms, vom Ventilausgang bis zum Zylinderanschluss 70 ms und vom Druckaufbau am Zylinderanschluss bis zum Sensorsignal 180 ms" benennt drei getrennte Verbesserungsmoeglichkeiten.
Nutzen Sie den Leitfaden zur Messung der Ansprechzeit von Magnetventilen, wenn elektrische und pneumatische Zeitgrenzen getrennt werden muessen.
Wie sollten Hochdurchfluss-Magnetventile verglichen werden?
ISO 6358-1:2013 ist eine 61-seitige Norm fuer stationaere Durchflusspruefungen pneumatischer Komponenten mit kompressiblen Fluiden und legt Pruefaufbau, Verfahren und Ergebnisdarstellung fest (ISO 6358-1, geaendert 2026). Eine alleinstehende L/min-Angabe ist ohne Pruefdruck, nachgeschalteten Zustand, Temperatur und Bezugszustand unvollstaendig.
Vergleichen Sie exakt die von der Maschine benoetigte Stroemungsrichtung. Ein 5/2- oder 5/3-Ventil kann vom Druckanschluss zum Arbeitsanschluss eine andere wirksame Kapazitaet haben als vom Arbeitsanschluss zur Abluft. Ein hoher Zuluftkennwert garantiert keinen grossen Abluftpfad, insbesondere wenn Verteilerkanal, abluftseitige Drossel, Winkelverschraubung und Schalldaempfer hinzukommen.
Verwenden Sie eine einheitliche Katalogmethode:
| Datenformat | Verwendung | Zusammen mit dem Wert dokumentieren |
|---|---|---|
| Cv | pneumatische Auslegungsmethode des Herstellers und Modellvergleich | Vor- und Nachdruck, Temperatur, Stroemungsrichtung |
| Kv | metrischer Katalogvergleich | Umrechnungsmethode und pneumatische Validierung |
Schallleitwert nach ISO 6358 C und kritisches Druckverhaeltnis b |
Berechnung kompressibler Stroemungen | Pruefbedingungen und aktuelle Normausgabe |
| Nennwert in L/min oder SCFM | Schnellvergleich innerhalb einer Katalogfamilie | Normbedingungen, Versorgungsdruck, Druckabfall, Richtung |
Das Anschlussgewinde ist nur die Verbindung. Zwei G1/2-Ventile koennen unterschiedliche Schieberdurchmesser, Vorsteuerstufen, Verteilerkanaele, Dichtungen und Abluftwege besitzen. Umgekehrt kann ein kompaktes Ventil mit effizienter Innengeometrie unter denselben Druckbedingungen einen groesseren Gewindekoerper uebertreffen.
Verwenden Sie fuer Druckluft nicht die Fluessigkeitsnaeherung Q / sqrt(delta P) ohne die pneumatische Methode des Herstellers. Gasstroemung haengt von absolutem Vor- und Nachdruck, Temperatur sowie davon ab, ob die Stroemung unterkritisch oder gesperrt ist. Der ergaenzende Leitfaden zu Schallleitwert und kritischem Druckverhaeltnis erlaeutert diese Grenze.
Kann das betriebliche Druckluftsystem gleichzeitige Schnelltakte versorgen?
CAGI empfiehlt fuer ein gut ausgelegtes Druckluftsystem hoechstens 10 % Druckabfall zwischen Kompressoraustritt und einer beliebigen Verbrauchsstelle (CAGI, Arbeiten mit Druckluft, abgerufen am 11. Juli 2026). Ein lokales Hochdurchflussventil kann eine unterversorgte Hauptleitung, eine zu kleine Stichleitung, einen gesaettigten Filter oder einen gedrosselten Verteilereingang nicht ausgleichen.
Spitzenbedarf der Station und mittlerer Kompressorbedarf sind nicht identisch. Vier Zylinder, die waehrend eines kurzen Hubs jeweils 30 SCFM benoetigen, koennen bei gleichzeitigem Start beispielsweise ein lokales Ereignis von 120 SCFM erzeugen. Ein zeitversetzter Start kann den momentanen Bedarf der Stichleitung senken, ohne den Luftverbrauch jedes vollstaendigen Hubs zu veraendern.
Pruefen Sie folgende Ebenen:
- Kompressorleistung und Regelbereich
- Innendurchmesser, Laenge und Werkstoff von Haupt- und Stichleitungen
- lokales Behaeltervolumen und Wiederauffuellzeit
- Kapazitaet von Filter, Trockner, Regler und Softstartventil
- Grenzen von Verteilereingang und Abluftkanal
- gleichzeitige Bewegungen an derselben Stichleitung
- Druck am Ventil waehrend der unguenstigsten Produktionssequenz
Eine Erhoehung des Kompressoraustrittsdrucks ist nicht die erste Antwort. Laut CAGI erhoehen jeweils 2 psig unnoetiger Betriebsdruck die Leistungsaufnahme eines Verdraengerkompressors um etwa 1 % (CAGI-FAQ zum Druckabfall, abgerufen am 11. Juli 2026). Hoeherer Druck kann zudem ungeregelten Verbrauch und Leckage steigern.
Senkt ein Hochdurchflussventil den Luftverbrauch? Nicht von selbst. Bei einem vollstaendigen Zylinderhub bestimmen Kammervolumen und Druck die theoretische Luftmenge. Ein groesseres Ventil kann beispielsweise Fuell- und Entlueftungszeit verkuerzen, ohne das Kammervolumen zu veraendern. Ermoeglicht dies mehr Zyklen pro Stunde, kann der gesamte stuendliche Luftbedarf steigen.
Die kostenguenstigste Verbesserung der Zykluszeit kann in der Ablaufsteuerung statt in neuer Hardware liegen. Muessen zwei verbrauchsintensive Bewegungen nicht gleichzeitig starten, kann ein kleiner Zeitversatz den Druck an der Verbrauchsstelle stabilisieren und verhindern, dass jedes Ventil, jede Stichleitung und jeder Behaelter fuer eine vermeidbare Spitze ueberdimensioniert wird.
Wie sollte ein Pilotversuch an einer Automobilstation validiert werden?
Der SMC-Zusammenhang s = 28.8q / A verknuepft Zylindergeschwindigkeit, Durchfluss und Kolbenflaeche nur bei konstant gehaltenem Eingangsdruck (SMC, 2026). Ein aussagekraeftiger Pilotversuch muss daher Druck, Konfiguration des Stroemungspfads, Last, Zeitschwellen und wiederholte Produktionszyklen vor und nach dem Ventilwechsel erfassen.
Waehlen Sie eine Station, an der die Bewegung den Stationstakt begrenzt und eine kontrollierte Rueckruestung moeglich ist. Beginnen Sie nicht mit einer sicherheitskritischen vertikalen Last oder einer Station, deren nachgelagerte Anlage bereits den tatsaechlichen Engpass bildet.
Reaktionszeitbudget der Station ist die gemessene Abfolge vom Steuerungsbefehl ueber Ventilschaltung, Druckaenderung, Antriebsbewegung und Sensorsignal bis zur Bereitschaft der Folgestation. Fuer jedes Intervall kommen andere Ursachen infrage.
Erfassen Sie den Ausgangszustand:
- Zylinderbohrung, Stange, Hub, Lastrichtung, Daempfungseinstellungen und Zustand der Fuehrung.
- Ventilmodell, Funktion, Spulenspannung, Vorsteueranordnung und Durchflussdaten.
- Schlauchinnendurchmesser und -laengen, Verschraubungen, Drosselventile, Schalldaempfer und Verteilerkonfiguration.
- Dynamischer Druck am Ventileingang und an beiden Zylinderanschluessen.
- Zeitstempel fuer Befehl, Druck, Position und Endlagensensor auf einer gemeinsamen Zeitbasis.
- Minimum, Mittelwert, Maximum und Streuung ueber wiederholte Zyklen.
- Stationstakt, Blockierzeit und Bereitschaft der Folgestation.
Installieren Sie danach den freigegebenen Kandidaten, ohne sachfremde Einstellungen zu veraendern. Wiederholen Sie dieselbe Produktionssequenz mit demselben Druckbereich, derselben Last und denselben Messschwellen. Ein schnellerer unbelasteter Wartungshub belegt keine Verbesserung der Produktionsstation.
Akzeptieren Sie die Nachruestung nur, wenn alle geforderten Ergebnisse bestehen:
- Sollzeit fuer Aus- und Einfahren
- Kraft und Halteverhalten bei Mindestdruck
- Aufprall- und Daempfungsenergie innerhalb der Grenzwerte
- Zyklusstreuung innerhalb der Maschinentoleranz
- sicheres Verhalten bei Spannungs- und Luftausfall, Stopp und Wiederanlauf
- keine neue Druckinstabilitaet an benachbarten Stationen
- messbare Verbesserung am tatsaechlichen Linienengpass
OSHA 1910.147 stuft pneumatische Energie als gefaehrliche Energiequelle ein und verlangt, gespeicherte oder verbleibende Energie bei Wartungsarbeiten in einen sicheren Zustand zu ueberfuehren (OSHA 1910.147, abgerufen am 11. Juli 2026). Ein schnelleres Ventil ersetzt keine nachgewiesene Absperrung, Druckentlastung, Sicherung und Wiederanlaufkontrolle.
Auswahl- und Anfragecheckliste
Parkers Beispiel mit Cv 1,06 verwendet fuenf miteinander verknuepfte Betriebsdaten: Zylinderflaeche, Hub, Kompressionsfaktor, zulaessiger Druckabfall und eine Hubzeit von einer Sekunde (Parker, 2026). Eine Anfrage fuer ein Hochdurchflussventil in der Automobilindustrie benoetigt diese Bewegungsdaten sowie elektrische, umgebungsbezogene, Netzwerk- und Sicherheitsanforderungen.
| Anfragefeld | Erforderliche Angaben |
|---|---|
| Maschinenvorgang | Spannen, Heben, Positionieren, Umsetzen, Ausschleusen, Pressen oder Loesen |
| Antrieb | Bohrung, Stange, Hub, Last, Einbaulage, Daempfung, erforderliche Kraft |
| Zeitvorgaben | Ausfahren, Einfahren, Druckschwelle, Sensorschwelle, Wiederholungen |
| Ventilfunktion | 3/2, 5/2, 5/3, Federrueckstellung, Doppelmagnet, Mittelstellung |
| Durchflussdaten | Cv, Kv, ISO-6358-Daten oder Nenndurchfluss mit Bedingungen fuer beide Richtungen |
| Druck | normal, dynamisches Minimum, Maximum, Vorsteuerbedarf, zulaessiger Abfall |
| Luftpfad | Wartungseinheit, Verteiler, Schlauchinnendurchmesser und -laenge, Verschraubungen, Drosseln, Schalldaempfer |
| Elektrik | Spannung, AC/DC, Einschaltstrom, Haltestrom, Schutzbeschaltung, Stecker, SPS-Ausgang |
| Netzwerk | PROFINET, EtherNet/IP, IO-Link, Diagnose, sichere Ausgaenge, freigegebene Geraetedatei |
| Umgebung | Temperatur, Eindringen, Oel, Kuehlmittel, Reinigung, Vibration, Verschmutzung |
| Sicherheit | de-energized state, trapped Druck, isolation, restart, manual override |
| Validierung | Ausgangsmesskurve, Abnahmegrenzen, Produktionslast, Rueckruestungsplan |
Verwenden Sie IP65 oder IP67 nicht als Kurzbezeichnung fuer jede Belastung in der Automobilproduktion. Die Schutzarten nach IEC 60529 betreffen den Gehaeuseschutz gegen Feststoffe und Wasser. Chemische Vertraeglichkeit, Kuehlmittel, Oel, Schweissspritzer, Vibration, Temperatur und Steckerbelastung erfordern separate Herstellernachweise und eine Pruefung vor Ort.
Ebenso ist eine Zertifizierung nach IATF 16949 keine Leistungsangabe fuer ein Ventil. Sie regelt Anforderungen an Qualitaetsmanagementsysteme in der Automobilindustrie. Eine Ventilnachruestung sollte Produktionslenkungsplan, Aenderungsmanagement, Messsystempraxis, Rueckverfolgbarkeit und Korrekturprozess des Standorts unterstuetzen, ohne zu behaupten, ein schnellerer Takt stelle IATF-Konformitaet her.
Den technischen Leistungsumfang des Unternehmens finden Sie unter Ueber Bepto Pneumatik. Anwendungsdaten und Stationsmesskurven koennen ueber die Kontaktseite eingereicht werden, wenn eine Pruefung der Teilenummer erforderlich ist.
Haeufig gestellte Fragen
Laut CAGI erhoehen jeweils 2 psig unnoetiger Betriebsdruck die Kompressorleistung bei Verdraengerkompressoren um etwa 1 % (CAGI, abgerufen am 11. Juli 2026). Die scheinbar schnellste Ventilauswahl ist daher nicht automatisch die energieaermste oder risikoaermste Systemloesung.
Garantiert ein Ventil mit 2.000 L/min einen Zylinderhub unter einer Sekunde?
Nein. Fuer den Nennwert muessen Pruefdruck, Nachdruck, Temperatur, Normbedingungen und Stroemungsrichtung bekannt sein. Die Hubzeit im Einbau haengt ausserdem von Zylinderflaeche, Drosselungen durch Schlaeuche und Verschraubungen, abluftseitigen Drosseleinstellungen, Abluftkapazitaet, dynamischem Eingangsdruck, Last, Reibung und Daempfung ab. Berechnen Sie den erforderlichen Durchfluss und messen Sie danach den vollstaendigen Pfad.
Ermoeglicht ein Hochdurchflussventil eine kleinere Zylinderbohrung?
Nur wenn eine neue Kraftberechnung nachweist, dass die kleinere Bohrung die Last bei minimalem Betriebsdruck mit der erforderlichen Reserve bewegen und halten kann. Die Ventilkapazitaet beeinflusst vor allem Fuell- und Entlueftungsgeschwindigkeit. Sie kann die Kolbenflaeche nicht ersetzen, wenn Kraft, Steifigkeit oder Stabilitaet die Zylindergroesse bestimmen.
Senkt ein Hochdurchflussventil den Druckluftverbrauch?
Nicht automatisch. Ein vollstaendiger Hub fuellt und entlueftet weiterhin das Antriebsvolumen bei Betriebsdruck. Ein Ventil mit hoeherer Kapazitaet kann diesen Vorgang verkuerzen, doch mehr Zyklen pro Stunde koennen den stuendlichen Luftbedarf erhoehen. Soll der Luftverbrauch sinken, reduzieren Sie Druck, Leckage, Totvolumen und unnoetige Bewegungen.
Sollte die Ventilschaltzeit mit der vollstaendigen Maschinenzykluszeit verglichen werden?
Nein. ISO 12238:2023 misst die Schaltzeit des Wegeventils, waehrend die Maschinenzykluszeit auch Schlauchbefuellung, Entlueftung, Antriebsbewegung, Sensorik, Prozessarbeit und Bereitschaft der Folgestation umfasst. Erfassen Sie Befehls- und Druckkurven gemeinsam und bestimmen Sie danach, welches Intervall der Austausch veraendern soll.
Wann sollte eine Nachruestung mit einem Hochdurchflussventil abgelehnt werden?
Lehnen Sie die Nachruestung ab oder ueberarbeiten Sie sie, wenn das Ventil nicht der gemessene Engpass ist, der dynamische Versorgungsdruck einbricht, die Abluft weiterhin gedrosselt bleibt, sich der sichere Zustand aendert, der Aufprall unvertretbar wird, benachbarte Stationen Druck verlieren oder die verbesserte Station nicht den Linienengpass bildet. Ein hoeherer Katalogkennwert allein ist kein Abnahmeergebnis.
Fazit
ISO 6358-1:2013 regelt die stationaere pneumatische Durchflusscharakterisierung, waehrend ISO 12238:2023 die Messung der Schaltzeit von Wegeventilen regelt (ISO 6358-1, geaendert 2026; ISO 12238, 2023). Die Auswahl eines Hochdurchfluss-Magnetventils ist nur dann verlaesslich, wenn Durchflusskapazitaet und Zeitverhalten als getrennte Bestandteile eines gemeinsamen Reaktionszeitbudgets der Station gemessen werden.
Legen Sie eine schnell taktende Automobilstation ausgehend von Kraft und Sollbewegung aus, vergleichen Sie Ventildaten unter angegebenen Bedingungen, pruefen Sie Zu- und Abluft gemeinsam und protokollieren Sie die dynamischen Druecke waehrend der unguenstigsten Produktionssequenz. Weisen Sie danach nach, dass die schnellere Stationsbewegung den tatsaechlichen Linienengpass verbessert, ohne Aufprallkontrolle, Qualitaet, Sicherheit oder die Leistung benachbarter Anlagen zu beeintraechtigen.
