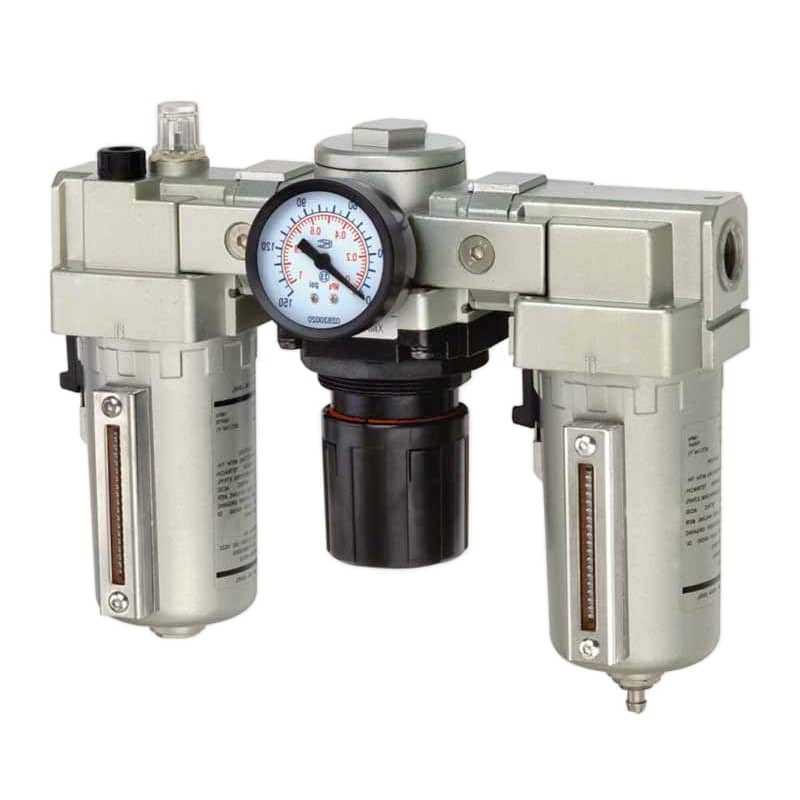

XMA-Serie Pneumatischer Drehstromgenerator mit Metallbechern (3-Element)
XMA-Serie Pneumatischer Drehstromgenerator mit Metallbechern (3-Element)

Ihre Werkzeugmaschine erzeugt über eine Produktionsschicht hinweg Maßabweichungen, weil der pneumatische Spanndruck an der Vorrichtung um 0,4 bar abfällt, wenn der benachbarte Pressenzyklus ausgelöst und die gemeinsame Versorgungsleitung abgesaugt wird. Ihr Lackierroboter erzeugt Glanzabweichungen, weil der Zerstäuberluftdruck an der Spritzpistole bei jeder Ventilbetätigung in derselben Verteilerleitung schwankt. Ihr Montage-Drehmomentwerkzeug liefert ein ungleichmäßiges Drehmoment, weil der Versorgungsdruck am Werkzeugeingang zwischen Spitzenbedarf und Leerlaufzeiten in Ihrem zentralen FRL-System um 0,8 bar schwankt. Sie haben Ihre Druckluftaufbereitung und -regulierung nach der Lehrbuchmethode spezifiziert - eine zentrale FRL-Einheit am Maschineneingang, die für den Gesamtdurchfluss dimensioniert und auf den höchsten Druck eingestellt ist, den ein Gerät an der Maschine benötigt - und jedes Gerät, das einen von dieser Einstellung abweichenden Druck benötigt oder das unabhängig von anderen Geräten an der gleichen Versorgung Druckstabilität benötigt, arbeitet bei jedem Zyklus außerhalb seiner spezifizierten Bedingungen. 🔧

Zentralisierte FRL-Systeme sind die richtige Spezifikation für Maschinen und Systeme, bei denen alle nachgeschalteten Geräte mit demselben Druck arbeiten, bei denen der gesamte Durchfluss von einem einzigen Filter-Regler-Schmiergerät bedient werden kann, das für den Gesamtbedarf ausgelegt ist, und bei denen die Einfachheit der Installation und Wartung eines einzigen Behandlungspunktes die Druckunabhängigkeit, die eine punktuelle Regelung bietet, überwiegt. Point-of-Use-Regler sind die richtige Spezifikation für jede Maschine oder Anlage, bei der einzelne Geräte unterschiedliche Betriebsdrücke benötigen, bei der die Druckstabilität an einem bestimmten Gerät unabhängig von Bedarfsschwankungen an anderen Stellen derselben Versorgung aufrechterhalten werden muss, bei der ein Gerät einen niedrigeren Druck als die Maschinenversorgung benötigt oder bei der der Druck an einem kritischen Gerät innerhalb einer engeren Toleranz gehalten werden muss, als der zentrale Regler über den gesamten Bereich der Systembedarfsbedingungen einhalten kann.

Nehmen wir Mei-Ling, eine Prozessingenieurin in einem Werk für Präzisionselektronik in Shenzhen, China. Ihre SMT-Bestückungsmaschine verfügte über einen zentralisierten FRL, der auf 5 bar eingestellt war - der Druck, der für die Hauptantriebszylinder des Portals erforderlich war. Ihr Vakuumerzeuger, der für ein optimales Vakuumniveau und einen optimalen Luftverbrauch 3,5 bar benötigte, arbeitete mit 5 bar - er verbrauchte 40% mehr Druckluft als nötig und erzeugte ein Vakuumniveau, das 15% höher war als die Spezifikation für die Handhabung von Bauteilen, was zu Bauteilbeschädigungen bei Fine-Pitch-BGAs führte. Ihre pneumatischen Schraubendreher benötigten 4 bar für die Drehmomentkalibrierung - bei 5 bar zogen sie die Befestigungselemente um 18% zu stark an. Durch den Einsatz von Verbrauchsreglern am Vakuumerzeuger (eingestellt auf 3,5 bar) und an jeder Schraubstation (eingestellt auf 4 bar) - bei gleichzeitiger Beibehaltung des zentralen FRL für die Portalantriebe - konnte der Druckluftverbrauch um 22% gesenkt, Beschädigungen bei der Handhabung der Bauteile vermieden und das Anzugsmoment der Schrauben an jeder Station innerhalb der Spezifikationen gehalten werden. 🔧

Inhaltsverzeichnis

Was sind die wichtigsten funktionalen Unterschiede zwischen zentraler FRL und Point-of-Use-Regulierung?

Der funktionale Unterschied zwischen diesen beiden Ansätzen ist keine Frage der Qualität der Komponenten - es geht darum, wo der Druck im Verhältnis zu dem Gerät, das ihn benötigt, eingestellt und aufrechterhalten wird, und wie viele Geräte sich eine einzige Druckeinstellung teilen. 🤔

Ein zentrales FRL-System stellt einen einzigen Versorgungsdruck für alle nachgeschalteten Geräte von einem einzigen Regler am Maschinen- oder Systemeingang aus ein - jedes Gerät hinter diesem Regler erhält denselben geregelten Druck, der nur durch den Druckabfall in der Verteilerleitung zwischen dem Regler und dem Gerät verändert wird. Ein Point-of-Use-Regler wird unmittelbar vor einem bestimmten Gerät installiert und stellt den Druck für dieses Gerät unabhängig vom Versorgungsdruck und unabhängig von Druckschwankungen ein, die durch andere Geräte an derselben Versorgung verursacht werden - jeder Point-of-Use-Regler hält seinen eingestellten Druck an seinem Ausgang unabhängig vom Versorgungsdruck aufrecht, solange der Versorgungsdruck über dem Einstellwert des Reglers plus dem erforderlichen Mindestdifferenzdruck bleibt.

Ein vergleichendes technisches Diagramm, das den architektonischen Unterschied veranschaulicht: Zentralisierte FRL (ein einziges Gerät, das viele Geräte mit demselben Druck versorgt) im Vergleich zu Point-of-Use-Regulierung (mehrere einzelne Regler, die eine stabile, individuelle Druckregelung pro Gerät bieten).
Pneumatische Systemarchitektur - zentralisierte oder punktuelle Regelung

Vergleich der Kernarchitektur

EigentumZentralisierte FRLPoint-of-Use-Regler
Standort der VerordnungEingang der Maschine / AnlageUnmittelbar vor dem Gerät
DruckeinstellungEine Einstellung für alle nachgeschalteten GeräteIndividuelle Einstellung pro Gerät
Geräte mit unterschiedlichen Drücken❌ Nicht möglich bei einer einzelnen Einheit✅ Jedes Gerät unabhängig eingestellt
Druckstabilität am GerätBeeinflusst durch Verteilungsrückgang + Nachfrage✅ Am Geräteeingang beibehalten
Wirkung von VersorgungsdruckschwankungenVerbreitet sich auf alle Geräte✅ Abgelehnt - Regler absorbiert
Isolierung von Nachfrageschwankungen❌ Alle Geräte teilen sich den Versorgungsabfall✅ Jedes Gerät isoliert
Lage des FilterelementsZentralisiert - ein ElementErgänzend - bei Bedarf pro Gerät
Lage des SchmierstoffgebersZentralisiert - ein SchmierstoffgeberErgänzend - bei Bedarf pro Gerät
Komplexität der Installation✅ Einfach - eine EinheitMehrere Einheiten - eine pro Gerät
Wartungspunkte✅ Alleinstehend - eine FRLMehrere - einer pro Regler
Optimierung des Druckluftverbrauchs❌ Alle Geräte bei höchstem erforderlichen Druck✅ Jede Einrichtung mit dem erforderlichen Mindestdruck
Druckabfall in der VerteilungWirkt sich auf alle Geräte aus✅ Kompensiert am Ort der Nutzung
Kritische GerätedrucktoleranzBegrenzt durch die Variabilität der Verteilung✅ Dicht - Regler am Gerät
ISO 8573-KonformitätspunktIn der FRL-VerkaufsstelleAm FRL-Ausgang (Filter) + Geräteeingang (Druck)
Kosten pro Einheit✅ Niedriger - eine FRLHöher - mehrere Regulierungsbehörden
Gesamtkosten des Systems✅ Niedriger (einfache Systeme)Höher (komplexe Systeme) - Ausgleich durch Leistung

Das Problem des Druckabfalls - Warum eine zentrale Regulierung am Gerät scheitert

Der Druck an einem beliebigen Gerät hinter einem zentralen FRL beträgt:

Pdevice=PFRL,setΔPdistributionΔPdemandP_{Gerät} = P_{FRL,set} - \Delta P_{Distribution} - \Delta P_{Nachfrage}

Dabei:

  • ΔPdistribution\Delta P_{Distribution} = statischer Druckabfall in der Rohrleitung bei der Durchflussmenge des Geräts
  • ΔPdemand\Delta P_{Nachfrage} = dynamischer Druckabfall bei gleichzeitigem Bedarf an einer gemeinsamen Versorgung

Verteilungsdruckverlust (Hagen-Poiseuille für laminar, darcy-weisbach1 für turbulent):

ΔPdistribution=128×μ×L×Qπ×d4\Delta P_{Distribution} = \frac{128 \mal \mu \mal L \mal Q}{\pi \mal d^4}

Für einen Schlauch mit 6 mm Innendurchmesser, 3 m Länge, 100 Nl/min Durchfluss:

ΔPdistribution0.15 bar\Delta P_{Distribution} \ca. 0,15 \text{ bar}

Dynamischer Bedarfsabfall - wenn benachbarte Zylinder gleichzeitig zünden:

ΔPdemand=Qadjacent2Cv2×Psupply\Delta P_{Nachfrage}} = \frac{Q_{Nachbar}^2}{C_v^2 \mal P_{Angebot}}

Für einen DN25-Zylinder, der 500 Nl/min an einem gemeinsamen Verteiler zieht:

ΔPdemand0.3-0.6 bar\Delta P_{Bedarf} \ca. 0,3-0,6 \text{ bar}

Gesamtdruckschwankung am Gerät: 0,15 + 0,5 = 0,65 bar - die Schwankung, die die Nichtkonformität des Drehmomentwerkzeugs von Mei-Ling in Shenzhen verursachte und die ein Point-of-Use-Regler am Werkzeugeinlass beseitigt, indem er unabhängig von den Schwankungen in der Zuleitung auf den Sollwert reguliert.

⚠️ Kritischer Konstruktionsgrundsatz: Ein Regler kann den Druck nur reduzieren, aber nicht erhöhen. Ein Point-of-Use-Regler erfordert, dass der Versorgungsdruck an seinem Eingang konstant über dem Gerätesollwert plus dem Mindestdifferenzdruck des Reglers (typischerweise 0,5-1,0 bar) liegt. Fällt die zentrale FRL-Versorgung während des Spitzenbedarfs unter diese Schwelle, verliert der Point-of-Use-Regler seine Regelungsbefugnis und der Gerätedruck fällt ab. Der zentrale FRL muss hoch genug eingestellt sein, um die Versorgung über allen Verbrauchsstellenregler-Sollwerten plus deren Differenzanforderungen bei gleichzeitiger Worst-Case-Nachfrage aufrechtzuerhalten.

Bei Bepto liefern wir zentralisierte FRL-Einheiten, Miniaturregler für den Einsatz am Ort des Geschehens, Reparatursätze für Regler, Ersatz für Filterelemente sowie Öldocht- und Behälterbaugruppen für alle wichtigen FRL- und Reglerprodukte von Pneumatikmarken - mit bestätigter Durchflusskapazität, Druckbereich und Anschlussgröße für jedes Produkt. 💰

Wann ist ein zentralisiertes FRL-System die richtige Spezifikation?

Zentralisierte FRL-Systeme sind die richtige und gängigste Spezifikation für die Mehrzahl der pneumatischen Versorgungsanwendungen von Industriemaschinen - denn die Bedingungen, die eine zentrale Regelung unzureichend machen, sind spezifisch und identifizierbar, und wenn diese Bedingungen nicht gegeben sind, bietet die zentralisierte FRL eine einfachere, wartungsärmere Architektur mit einer völlig ausreichenden Druckregelung. ✅

Zentralisierte FRL-Systeme sind die richtige Spezifikation für Maschinen und Systeme, bei denen alle pneumatischen Geräte mit demselben Druck arbeiten oder bei denen die Druckunterschiede zwischen den Geräten so gering sind, dass sie durch Drosseln mit fester Blende und nicht durch Regler ausgeglichen werden können, bei denen der Gesamtdurchflussbedarf so gleichmäßig ist, dass die Druckabfälle in der Verteilung vorhersehbar und akzeptabel sind, bei denen einfache Wartung und der Austausch von Filterelementen an einer Stelle betriebliche Prioritäten sind und bei denen das Maschinenlayout die pneumatischen Geräte nahe genug am FRL konzentriert, dass die Druckabfälle in der Verteilung innerhalb akzeptabler Grenzen liegen.

Detailansicht einer ordnungsgemäß installierten zentralen FRL-Einheit an einer automatisierten Maschinenvorrichtung, die die empfohlene Architektur für Systeme mit einheitlichen Druckanforderungen zeigt.
Richtige zentralisierte FRL-Installation

Ideale Anwendungen für zentralisierte FRL-Systeme

  • 🏭 Einfache pneumatische Maschinen - alle Zylinder mit gleichem Druck
  • 🔧 Pneumatische Werkzeugstationen - alle Werkzeuge mit gleichem Nenndruck
  • 📦 Verpackungsmaschinen - gleichmäßiger Druck im gesamten Zyklus
  • ⚙️ Förderpneumatik - Aktuatoren mit gleichmäßigem Druck
  • 🚗 Vorrichtungsspannung - alle Spanner mit gleichem Spanndruck
  • 🏗️ Allgemeine Automatisierung - Standard 5-6 bar durchgehend
  • 🔩 Ventilinselversorgung - auf dem Verteiler montierte Ventile mit gleichem Druck

Zentralisierte FRL-Auswahl nach Systembedingungen

Zustand des SystemsZentralisierte FRL Korrekt?
Alle Geräte mit gleichem Druck✅ Ja - eine einzige Einstellung für alle
Druckunterschiede < 0,5 bar zwischen den Geräten✅ Ja - feste Drosseln können kompensieren
Verteilerschläuche < 2 m zum entferntesten Gerät✅ Ja - Verteilungsabfall vernachlässigbar
Gleichmäßiger Bedarf - keine großen gleichzeitigen Betätigungen✅ Ja - kein signifikanter Nachfragerückgang
Einfachheit der Wartung hat Priorität✅ Ja - einzelnes Element, einzelne Schüssel
Alle Geräte tolerieren Druckschwankungen von ±0,3 bar✅ Ja - zentralisierte Regulierung ausreichend
Geräte erfordern unterschiedliche Drücke (> 0,5 bar Unterschied)❌ Ort der Verwendung erforderlich
Kritisches Gerät erfordert ±0,1 bar Stabilität❌ Ort der Verwendung erforderlich
Lange Verteilungsstrecken (> 5m zum Gerät)⚠️ Überprüfung des Verteilungsabfalls
Große Ereignisse mit gleichzeitiger Nachfrage⚠️ Prüfen Sie den Leistungsabfall bei kritischen Geräten

Zentralisierte FRL-Dimensionierung - der richtige Ansatz

Die zentralisierte FRL-Dimensionierung erfordert drei Berechnungen, die in den meisten Auswahlhilfen auf einen einzigen Durchflusskoeffizienten reduziert werden:

Schritt 1 - Gesamter Spitzendurchflussbedarf:

Qtotal,peak=i=1nQi×SFiQ_{Gesamt,Spitze} = \sum_{i=1}^{n} Q_i \times SF_i

Wo SFiSF_i ist die Simultanitätsfaktor2 für Gerät ii (Anteil der gleichzeitig arbeitenden Geräte).

Schritt 2 - FRL-Durchflusskapazität bei Betriebsdruck:

Cv=Qtotal,peak963×ΔP×PdownstreamρairC_v = \frac{Q_{Gesamt,peak}}{963 \mal \sqrt{\frac{\Delta P \mal P_{downstream}}{\rho_{air}}}}

Wählen Sie FRL mit CvC_v ≥ berechneter Wert bei maximal zulässigem Druckabfall (typischerweise 0,1-0,2 bar am FRL).

Schritt 3 - Kapazität des Filterelements:

m˙condensate=Qtotal,peak×ρair×(xinletxsat)\dot{m}{Kondensat} = Q{Gesamt, Spitze} \Zeiten \rho_{air} \Zeiten (x_{Eintritt} - x_{Sat})

Wählen Sie Beckeninhalt ≥ Kondensatmenge × Ablassintervall (mit 2× Sicherheitszuschlag).

Zentralisierte FRL - Korrekte Druckeinstellung

Die zentrale FRL muss so eingestellt werden, dass sie das Gerät mit dem höchsten Druck plus Verteilungsverluste abdeckt:

PFRL,set=Pdevice,max+ΔPdistribution,max+ΔPdemand,max+ΔPsafetyP_{FRL,set} = P_{Gerät,max} + \Delta P_{Distribution,max} + \Delta P_{Nachfrage,max} + \Delta P_{Sicherheit}

KomponenteTypischer Wert
Höchster GerätedruckAnwendungsspezifisch
Maximaler Verteilungsabfall0,1-0,3 bar
Maximaler Bedarfsrückgang0,2-0,6 bar
Sicherheitsspanne0,3-0,5 bar
FRL-Sollwert insgesamtGerät max + 0,6-1,4 bar

Die Konsequenz dieser Berechnung: Wenn Ihr Gerät mit dem höchsten Druck 5 bar benötigt und Ihre Verteilungs- und Bedarfsabfälle insgesamt 1 bar betragen, muss Ihre FRL auf 6 bar eingestellt werden - und jedes Gerät, das weniger als 5 bar benötigt, erhält 5 bar (abzüglich seines Verteilungsabfalls), arbeitet über seinem spezifizierten Druck, verbraucht mehr Luft als nötig und arbeitet möglicherweise außerhalb seiner Leistungsspezifikation. Dies ist die Bedingung, die bei Mei-Ling in Shenzhen zur Beschädigung von Komponenten und zur Nichtübereinstimmung des Drehmoments führte - und die Bedingung, die durch die Regelung am Einsatzort gelöst wird.

Lars, ein Maschinenkonstrukteur in einer Fabrik für Hydraulikventile in Göteborg, Schweden, verwendet zentralisierte FRL-Systeme für alle seine Montagevorrichtungen - jede Vorrichtung verwendet denselben Spanndruck von 5,5 bar, seine Verteilungsstrecken liegen unter 1,5 m, sein Bedarf ist sequentiell (niemals gleichzeitig) und seine Druckschwankungen an jeder Vorrichtung liegen unter 0,15 bar. Seine zentralisierte FRL liefert genau das, was seine Anwendung erfordert, mit einem einzigen zu wechselnden Filterelement und einem einzigen zu entleerenden Behälter. 💡

Für welche Anwendungen sind Point-of-Use-Regler für eine zuverlässige Leistung erforderlich?

Point-of-Use-Regler lösen die Druckregelungsprobleme, die durch eine zentrale Regelung nicht gelöst werden können - und in den Anwendungen, in denen diese Probleme auftreten, ist die Point-of-Use-Regelung keine Vorliebe, sondern eine funktionale Voraussetzung für die Prozesskonformität. 🎯

Druckminderer am Einsatzort sind für alle Anwendungen erforderlich, bei denen einzelne Geräte mit einem anderen Druck als dem der zentralen Versorgung betrieben werden müssen, bei denen die Druckstabilität an einem bestimmten Gerät innerhalb engerer Toleranzen gehalten werden muss, als das zentrale System bieten kann, bei denen die Leistung eines Geräts empfindlich auf Druckschwankungen reagiert, die durch andere Geräte an derselben Versorgung verursacht werden, und bei denen die Optimierung des Druckluftverbrauchs erfordert, dass jedes Gerät mit seinem minimal erforderlichen Druck betrieben wird und nicht mit dem höchsten Druck, den ein Gerät im System benötigt.

Eine industrielle Nahaufnahme eines Präzisions-Miniaturreglers am Einsatzort mit einem deutlichen Manometer, das den Sollwert anzeigt. Der Regler ist direkt an einem automatisierten pneumatischen Montagewerkzeug in einer sauberen Elektronikfabrik montiert und demonstriert präzise Druckregelung und Energieoptimierung.
Miniatur-Regler für den Einsatz in der Präzisionsmontage

Anwendungen, die Point-of-Use-Regler erfordern

AnmeldungWarum eine Regulierung am Ort des Verbrauchs erforderlich ist
Pneumatische DrehmomentwerkzeugeDrehmomentkalibrierung druckabhängig - ±0,1 bar Toleranz
Spritzlackierung / ZerstäubungZerstäubungsdruck bestimmt Tröpfchengröße und Oberflächenqualität
VakuumerzeugerOptimales Vakuum bei spezifischem Versorgungsdruck - Überdruck verschwendet Luft
Pneumatische PräzisionszylinderKraftabgabe druckabhängig - Spannkraft der Vorrichtung kritisch
Pneumatische AuswuchtmaschinenDer Ausgleichsdruck muss der Last entsprechen - variiert je nach Werkstück
Druckempfindliche PrüfgeräteDer Prüfdruck muss genau sein - Kalibrierungsanforderung
Abblasdüsen (Luftverbrauch)Mindestdruck für die Aufgabe - bei Überdruck wird Luft verschwendet
Versorgung des PilotventilsStabiler Steuerdruck unabhängig vom Bedarf des Hauptsystems
Versorgung mit AtemluftGeregelt auf den Eingangsdruck des Bedarfsventils
Pneumatisch Proportional-Steuerung3Vorgelagerte Druckstabilität für proportionale Genauigkeit erforderlich

Point-of-Use-Regler-Typen für verschiedene Anwendungen

ReglertypFunktionsprinzipBeste Anwendung
Standard-MiniaturreglerFederbelastete MembraneAllgemeiner Point-of-Use - die meisten Anwendungen
Präzisionsregler (hochempfindlich)Großes Diaphragma, geringe HystereseDrehmomentwerkzeuge, Spray, Prüfgeräte
VordruckreglerHält den Vordruck aufrechtDruckentlastung, Gegendruckkontrolle
Pilotgesteuerter ReglerDer Steuerdruck bestimmt den AusgangFerneinstellung des Drucks, hoher Durchfluss
Elektronischer ProportionalreglerElektronische DruckregelungAutomatisierte Druckprofilerstellung
Druckkompensierte DurchflussregelungKombinierter Druck + DurchflussZylindergeschwindigkeit unabhängig vom Druck

Point-of-Use-Regler - Druckstabilitätsanalyse

Die Druckstabilität, die ein Point-of-Use-Regler am Gerät gewährleistet:

ΔPdevice=ΔQdevice×PsetCv,regulator×PsupplyPset+ΔPhysteresis\Delta P_{Gerät} = \frac{\Delta Q_{Gerät} \times P_{set}}{C_{v,regulator} \times \sqrt{P_{supply} - P_{set}}} + \Delta P_{Hysterese}

Für einen Präzisions-Miniaturregler (Hysterese4 = 0,02 bar, CvC_v = 0.3):

Angebot VariationGerätedruckvariation (zentralisiert)Gerätedruckvariation (Point-of-Use)
±0,5 bar Versorgung±0,5 bar am Gerät✅ ±0,03 bar am Gerät
±0,3 bar Leistungsabfall±0,3 bar am Gerät✅ ±0,02 bar am Gerät
±0,8 bar Gesamtabweichung±0,8 bar am Gerät✅ ±0,05 bar am Gerät

Dies ist der quantifizierte Grund, warum Mei-Lings Drehmomentwerkzeuge eine Regelung am Einsatzort benötigten - ihre zentralisierte Versorgungsschwankung von ±0,6 bar erzeugte ±0,6 bar am Werkzeugeinlass, was eine Drehmomentschwankung von ±18% verursachte. Ihre Point-of-Use-Regler reduzieren dies auf ±0,05 bar, was zu einer Drehmomentabweichung von ±1,5% führt - innerhalb der Spezifikation von ±3% für das Drehmoment der Befestigungselemente.

Optimierung des Druckluftverbrauchs - Der Energiekoffer für den Point-of-Use

Jedes Gerät, das über dem erforderlichen Mindestdruck arbeitet Abfälle-Druckluft5:

W˙wasted=m˙air×cp×Tinlet×[(PactualPrequired)γ1γ1]\dot{W}{verschwendet} = \dot{m}{Luft} \times c_p \times T_{Einlass} \times \left[\left(\frac{P_{actual}}{P_{required}}\right)^{\frac{\gamma-1}{\gamma}} - 1\recht]

Praktische Abfallberechnung - Mei-Ling's Vakuumerzeuger:

ParameterZentralisiert (5 bar)Verbrauchsstelle (3,5 bar)
Versorgungsdruck5 bar3,5 bar
Durchfluss des Vakuumerzeugers120 Nl/min84 Nl/min
Energie des Kompressors (8-Stunden-Schicht)100% Grundlinie70% der Grundlinie
Jährliche Energiekosten$$$$$ ✅
Jährliche Einsparung pro Vakuumerzeuger-30% der Energiekosten des Geräts

Systemweite Reduzierung des Druckluftverbrauchs durch Druckoptimierung am Einsatzort:

Ersparnisse=i=1nQi×(1Prequired,iPcentralized)×toperation×Cenergy\text{Einsparungen} = \sum_{i=1}^{n} Q_i \times \left(1 - \frac{P_{Bedarf,i}}{P_{Zentral}}\right) \times t_{operation} \Zeiten C_{Energie}

Bei einer Maschine mit 8 Geräten mit verschiedenen Drücken unterhalb der zentralen 6-bar-Einstellung liegen die typischen Einsparungen bei 15-35% des Gesamtdruckluftverbrauchs - der Energiefall, der die Investition in einen Point-of-Use-Regler bei den meisten Maschinen mittlerer Komplexität rechtfertigt.

Anforderungen für die Installation von Point-of-Use-Reglern

AnforderungSpezifikationKonsequenz bei Nichtbeachtung
Versorgungsdruck > Sollwert + 0,5 bar✅ Mindestdifferenz für die RegelungRegler verliert an Autorität - Druck fällt ab
Installation am Geräteeingang - nicht aus der Ferne✅ Schläuche zwischen Regler und Gerät minimierenVerteilungsrückgang hebt den Nutzen der Regulierung auf
Druckmesser am Reglerausgang✅ Visuelle Überprüfung des SollwertsSollwertdrift unerkannt
Abschließbare Einstellung (manipulationssicher)✅ Für kalibrierte AnwendungenUnerlaubte Einstellung führt zur Nichtkonformität
Filter vor dem Präzisionsregler✅ Verschmutzung beschädigt MembraneBeschädigung des Reglersitzes - Druckinstabilität
Entleerung - wenn der Regler einen integrierten Filter hat✅ Halbautomatische Entleerung bevorzugtÜberlauf der Schüssel - Wasser stromabwärts

Wie unterscheiden sich zentralisierte FRL- und Point-of-Use-Regler hinsichtlich Druckstabilität, Luftqualität und Gesamtkosten?

Die Wahl der Architektur wirkt sich auf die Druckstabilität des Geräts, den Druckluftverbrauch, den Wartungsaufwand, die Installationskosten und die Gesamtkosten für druckbedingte Prozessabweichungen aus - nicht nur auf den Kaufpreis der Regelkomponenten. 💸

Zentralisierte FRL-Systeme bieten geringere Komponentenkosten, eine einfachere Wartung und eine angemessene Druckregelung für Anwendungen mit gleichem Druck, können aber keine Druckunabhängigkeit auf Geräteebene bieten, den Druckluftverbrauch von Geräten mit unterschiedlichem Druck nicht optimieren und keine engen Drucktoleranzen bei Geräten einhalten, die Versorgungsschwankungen aufgrund gemeinsamer Nachfrage unterliegen. Point-of-Use-Regler sind mit höheren Komponenten- und Installationskosten verbunden, bieten aber Druckstabilität auf Geräteebene, Optimierung des Druckluftverbrauchs und Prozesskonformität, die eine zentrale Regelung bei Anwendungen mit mehreren Drücken oder druckempfindlichen Anwendungen nicht leisten kann.

Eine detaillierte, professionelle schematische 3D-Darstellung, die eine hybride pneumatische Luftversorgungsarchitektur zeigt. Sie zeigt eine zentrale FRL-Haupteinheit G1 (mit Filter, Regler mit Manometer, Öler), die an einen Maschinenversorgungs-Verteiler angeschlossen ist und zu G1/4- und Push-in-Rohrmontagereglern am Einsatzort verzweigt, die den Druck für bestimmte Geräte (Vakuumerzeuger und Drehmomentwerkzeug) unterhalb des FRL-Hauptdrucks stabilisieren, während ein Hauptzylinder direkt versorgt wird. Textbeschriftungen, einschließlich G1-Anschlussgrößen und Druckbezeichnungen (P_A < P_FRL), verdeutlichen die optimierte Konfiguration. In der Ecke befindet sich ein stilisiertes BEPTO Pneumatic Solutions-Logo.
Hybride pneumatische Systemarchitektur: Optimiertes Layout für komplexe Maschinen

Druckstabilität, Luftqualität und Kostenvergleich

FaktorZentralisierte FRLPoint-of-Use-Regler
Flexibilität bei der DruckeinstellungEine Einstellung für alle Geräte✅ Individuelle Einstellung pro Gerät
Multidruckfähigkeit❌ Nur einfacher Druck✅ Jedes Gerät mit optimalem Druck
Druckstabilität am Gerät±0,3-0,8 bar (bedarfsabhängig)✅ ±0,02-0,05 bar (Präzisionsausführung)
Ablehnung von Versorgungsschwankungen❌ Ausbreitung auf Geräte✅ Absorption durch den Regler
Isolierung des Bedarfsabfalls❌ Von allen Geräten gemeinsam genutzt✅ Jedes Gerät isoliert
Optimierung der Druckluft❌ Alle bei höchstem erforderlichen Druck✅ jeweils mit dem erforderlichen Mindestdruck
EnergieverbrauchHöher - Überdruck bei allen Geräten✅ Niedriger - 15-35% typische Einsparung
Standort des FiltersZentralisiert - ein ElementZentralisiert + optional pro Gerät
Lage des SchmierstoffgebersZentralisiert - eine EinheitZentralisiert + optional pro Gerät
Luftqualität am GerätZentralisierte Qualität - Verteilung führt zu Verunreinigungen✅ Option eines Point-of-Use-Filters
Wartung - Filtereinsatz✅ Einzelelement - einfachMehrere gerätespezifische Filter hinzugefügt
Wartung - Regler✅ Einzelne EinheitMehrere Einheiten - eine pro Gerät
Inspektion der Reglermembranen✅ Eine EinheitPro Gerät - insgesamt häufiger
Installationskosten✅ Niedriger - eine EinheitHöher - Triebzüge und Verbindungen
Kosten der Komponente✅ NiedrigerHöher - mehrere Regulierungsbehörden
Anforderung an das Druckmessgerät✅ Ein MessgerätEiner pro Regler
Manipulationssichere Einstellung✅ Eine abschließbare EinheitEine pro Gerät - mehrere abschließbare Einheiten
Prozesskonformität - gleichmäßiger Druck✅ Angemessen✅ Ausgezeichnet
Prozesskonformität - Multidruck❌ Kann nicht erreichen✅ Korrekte Angabe
Satz für den Umbau von Reglern (Bepto)$$ pro Einheit
Filtereinsatz (Bepto)$$ (bei gerätebezogenen Filtern)
Vorlaufzeit (Bepto)3-7 Arbeitstage3-7 Arbeitstage

Hybride Architektur - die optimale Lösung für komplexe Maschinen

Die meisten Maschinen mit mittlerer bis hoher Komplexität profitieren von einer hybriden Architektur, die zentralisierte FRL mit Point-of-Use-Reglern kombiniert:

Layout der pneumatischen Luftversorgung

Zentralisierte FRL-Luftversorgung Layout

Kompressor Versorgung
ZENTRALISIERTE FRL
Filter
Entfernt Massenverschmutzung für alle Geräte
Regler
Einstellung auf höchsten Gerätedruck + Marge
Schmierstoffgeber
Sorgt für die Schmierung aller geschmierten Geräte
Verteiler für die Maschinenversorgung
(bei zentralem FRL-Einstelldruck)
Point-of-Use Reg A
Gerät an P_A < P_FRL
(z.B. Vakuumerzeuger)
Point-of-Use Reg B
Gerät an P_B < P_FRL
(z. B. Drehmomentwerkzeug)
Direkte Lieferung
Gerät an P_FRL
(z. B. Hauptzylinder)

Vorteile der hybriden Architektur:

  • ✅ Einfaches Filterelement für die Entfernung von Verunreinigungen in der Masse
  • ✅ Einzelschmierstoffgeber für alle geschmierten Geräte
  • ✅ Individuelle Druckoptimierung pro Gerät
  • ✅ Isolierung von Versorgungsschwankungen bei jedem kritischen Gerät
  • ✅ Minimierter Druckluftverbrauch pro Gerät
  • ✅ Wartung konzentriert auf zentrale FRL für Filter und Öler

Gesamtbetriebskosten - 3-Jahres-Vergleich

Szenario 1: Einfache Maschine - alle Geräte mit gleichem Druck

KostenelementNur zentralisierte FRLZentralisiert + Point-of-Use
FRL Stückkosten$$
Kosten für den Regler an der VerwendungsstelleKeine$$ (unnötig)
Installationsarbeiten$$$
Wartung (3 Jahre)$$$
Prozess-Fehlverhalten✅ Keine - gleichmäßiger Druck ausreichend✅ Keine
3-Jahres-Gesamtkosten$$ ✅$$$

Fazit: Nur zentralisierte FRL - Point-of-Use verursacht Kosten ohne Nutzen.

Szenario 2: Multi-Druck-Maschine (Mei-Ling's Bewerbung)

KostenelementNur zentralisierte FRLZentralisiert + Point-of-Use
FRL Stückkosten$$
Kosten für den Regler an der VerwendungsstelleKeine$$
Beschädigung von Bauteilen (Überdruck)$$$$ pro MonatKeine
Nacharbeit bei Drehmomentabweichungen$$$$$ pro MonatKeine
Druckluftabfall (Überdruck)$$$ pro Monat✅ 22% Ermäßigung
3-Jahres-Gesamtkosten$$$$$$$$$$ ✅

Fazit: Point-of-Use-Regulatoren amortisieren sich in < 3 Wochen allein durch die Beseitigung von Schäden und Nacharbeit.

Szenario 3: Druckempfindliches Verfahren (Sprühen, Drehen, Testen)

KostenelementNur zentralisierte FRLPoint-of-Use bei kritischen Geräten
Druckstabilität am Gerät±0,6 bar✅ ±0,03 bar
Prozesskonformitätsrate78% (Druckänderung)✅ 99.2%
Ausschuss und Nacharbeitskosten$$$$$$$
Kundenrückgaben$$$$$Keine
Kosten für den Regler an der VerwendungsstelleKeine$$
3-Jahres-Gesamtkosten$$$$$$$$$$$ ✅

Bei Bepto liefern wir zentralisierte FRL-Einheiten in allen Anschlussgrößen (G1/8 bis G1), Miniaturregler für den Einsatz am Ort des Geschehens (G1/8, G1/4, Push-in-Rohrmontage), Präzisionsregler mit einer Hysterese von ±0,02 bar, Reparatursätze für Membranen und Sitze von Reglern sowie Ersatzfilterelemente für alle wichtigen pneumatischen Markenprodukte für FRL und Regler - wobei Durchflusskapazität, Druckbereich und Regelgenauigkeit für Ihre spezifische Anwendung vor dem Versand bestätigt werden. ⚡

Schlussfolgerung

Stellen Sie jedes pneumatische Gerät in Ihrer Maschine anhand von drei Parametern dar, bevor Sie eine zentrale oder punktuelle Regelung festlegen: den Druck, den jedes Gerät benötigt, die Druckstabilitätstoleranz, die jedes Gerät für seinen Prozess benötigt, und die Versorgungsdruckschwankungen, die jedes Gerät aufgrund von Verteilungsabfällen und gemeinsamen Bedarfsschwankungen erfährt. Spezifizieren Sie zentralisierte FRL allein für Maschinen, bei denen alle Geräte mit demselben Druck innerhalb von ±0,3 bar arbeiten und bei denen die Schwankungen der Versorgung bei allen Geräten akzeptabel sind. Spezifizieren Sie Point-of-Use-Regler an jedem Gerät, das einen von der zentralen Versorgung abweichenden Druck benötigt, an jedem Gerät, dessen Prozesskonformität eine engere Druckstabilität erfordert, als das zentrale System bietet, und an jedem Gerät, bei dem ein Überdruck die Druckluft in einem Maße verschwendet, das die Kosten für den Regler innerhalb einer angemessenen Amortisationszeit rechtfertigt. Die hybride Architektur - zentralisierte FRL für Filterung und Schmierung, Druckregler am Einsatzort für die Druckregelung auf Geräteebene - bietet die Wartungsfreundlichkeit der zentralen Aufbereitung mit der Druckunabhängigkeit der dezentralen Regelung und ist die richtige Spezifikation für die meisten Industriemaschinen mittlerer bis hoher Komplexität. 💪

Häufig gestellte Fragen zu zentralisierten FRL im Vergleich zu Point-of-Use-Reglern

F1: Mein zentraler FRL-Regler hat eine angegebene Genauigkeit von ±0,1 bar - warum ist die Druckschwankung an meinem nachgeschalteten Gerät größer als ±0,1 bar?

Die Spezifikation der Reglergenauigkeit (±0,1 bar) beschreibt die Ausgangsstabilität des Reglers an seiner Ausgangsöffnung unter stationären Durchflussbedingungen innerhalb seines Nenndurchflussbereichs. Die Druckschwankung an Ihrem nachgeschalteten Gerät ist die Summe aus der Reglergenauigkeit und der Schwankung des Verteilungsdruckabfalls, die durch wechselnde Durchflussmengen in der Rohrleitung zwischen Regler und Gerät verursacht wird. Wenn Ihr Gerät während der Betätigung 100 Nl/min zieht und im Ruhezustand einen Durchfluss von nahezu Null hat, ändert sich der Druckabfall in der Verteilerleitung zwischen diesen Zuständen um den vollen durchflussabhängigen Betrag - diese Abweichung wird zur Abweichung von der Reglergenauigkeit addiert und wird nicht vom Regler gesteuert. Ein am Geräteeingang installierter Point-of-Use-Regler eliminiert die Schwankungen des Verteilungsdrucks, da er am Gerät und nicht am Maschineneingang regelt.

F2: Kann ich einen Point-of-Use-Regler verwenden, um den Druck über den zentralen FRL-Sollwert für ein bestimmtes Gerät zu erhöhen, das einen höheren Druck benötigt?

Nein - ein Standard-Druckregler kann nur den Druck unter den Versorgungsdruck am Eingang senken. Er kann den Druck nicht über den Versorgungsdruck hinaus erhöhen. Wenn ein bestimmtes Gerät einen höheren Druck benötigt, als der zentralisierte FRL eingestellt ist, müssen Sie entweder den zentralisierten FRL-Sollwert anheben (wodurch der Druck für alle Geräte erhöht wird) oder einen Druckübersetzer für dieses spezielle Gerät installieren. In der Praxis besteht der richtige Ansatz darin, den zentralen FRL-Sollwert auf den höchsten Druck einzustellen, den ein Gerät benötigt, und dann Druckregler am Verwendungsort zu verwenden, um den Druck für alle Geräte zu reduzieren, die weniger benötigen - das ist die in diesem Artikel beschriebene Hybridarchitektur.

F3: Sind die Umbausätze von Bepto für Regler sowohl mit zentralen FRL-Reglern als auch mit Miniaturreglern derselben Marke für den Point-of-Use kompatibel?

Bepto Regler-Reparatursätze sind modellspezifisch - die Abmessungen von Membran, Ventilsitz und Feder unterscheiden sich zwischen zentralisierten FRL-Reglern (die höhere Durchflussraten bewältigen und größere Membranen verwenden) und Miniaturregler für den Point-of-Use (die kleinere Membranen und Sitze verwenden, die für geringen Durchfluss und kompakte Installation optimiert sind). Geben Sie bei der Bestellung von Umbausätzen immer die Reglermarke, die Modellnummer und die Anschlussgröße an. Das technische Team von Bepto bestätigt vor dem Versand das richtige Membranmaterial (NBR-Standard, EPDM für Wasseranwendungen, FKM für chemische Anwendungen), das Sitzmaterial und die Federrate für Ihr spezifisches Reglermodell.

F4: Wie bestimme ich den korrekten Sollwert für meine zentralisierte FRL, wenn ich einen Point-of-Use-Regler zu einer bestehenden Maschine hinzufüge?

Stellen Sie die zentrale FRL auf den höchsten Point-of-Use-Regler-Sollwert plus den maximalen Verteilungsdruckabfall plus den von den Point-of-Use-Reglern geforderten Mindestdifferenzdruck ein (normalerweise 0,5-1,0 bar). Beispiel: Wenn Ihr höchster Regler am Verbrauchsort auf 5 bar eingestellt ist, Ihr maximaler Verteilungsdruckabfall 0,3 bar beträgt und Ihre Regler am Verbrauchsort einen Differenzdruck von 0,7 bar benötigen, stellen Sie die zentrale FRL auf 5 + 0,3 + 0,7 = 6 bar ein. Überprüfen Sie, ob diese Einstellung eine ausreichende Versorgung aller Point-of-Use-Regler bei gleichzeitiger Worst-Case-Nachfrage sicherstellt - messen Sie den Versorgungsdruck am am weitesten entfernten Point-of-Use-Reglereinlass während der Spitzennachfrage und stellen Sie sicher, dass er über dem Regler-Sollwert plus Mindestdifferenz liegt.

F5: Der Druck meines Verbrauchsstellenreglers steigt im Laufe der Zeit ohne jegliche Anpassung an - was ist die Ursache und wie kann ich eine stabile Regelung wiederherstellen?

Eine steigende Druckdrift in einem Point-of-Use-Regler wird fast immer durch einen verunreinigten oder verschlissenen Ventilsitz verursacht, durch den der Versorgungsdruck durch das geschlossene Ventil in den geregelten Ausgang entweichen kann - der Regler dichtet nicht mehr vollständig ab, und der Versorgungsdruck hebt den Ausgangsdruck langsam über den Sollwert an. Dies ist die Hauptverschleißursache für Miniaturregler in verunreinigten Luftsystemen. Die korrekte Reparatur ist ein Regler-Rebuild-Kit, bei dem der Ventilsitz, die Membran und die O-Ringe ausgetauscht werden - Bepto-Rebuild-Kits stellen die werkseitige Dichtungsleistung wieder her. Um ein erneutes Auftreten zu verhindern, installieren Sie einen Filter vor dem Regler am Einsatzort, falls noch keiner vorhanden ist - Partikelverunreinigungen sind die Hauptursache für den Verschleiß von Ventilsitzen in Miniaturreglern. ⚡

  1. Erläutert die grundlegende Gleichung der Fluiddynamik, die zur Berechnung des Druckabfalls in Verteilerrohren verwendet wird.

  2. Detaillierte Angaben zur technischen Methodik für die Berechnung des gleichzeitigen Spitzendurchflussbedarfs in automatisierten Maschinen.

  3. Es wird untersucht, wie die elektronische Proportionaltechnik eine automatische und hochpräzise Druckprofilerstellung ermöglicht.

  4. Legt fest, wie sich die mechanische Hysterese auf die Genauigkeit und Wiederholbarkeit von Druckregelventilen auswirkt.

  5. Bietet Branchendaten zu Energieverlusten und Kostenauswirkungen im Zusammenhang mit der Überdruckbeaufschlagung pneumatischer Systeme.

Verwandte Seiten

Chuck Bepto

Hallo, ich bin Chuck, ein erfahrener Experte mit 13 Jahren Erfahrung in der Pneumatikbranche. Bei Bepto Pneumatic konzentriere ich mich darauf, hochwertige, maßgeschneiderte Pneumatiklösungen für unsere Kunden zu liefern. Mein Fachwissen umfasst die industrielle Automatisierung, die Entwicklung und Integration von Pneumatiksystemen sowie die Anwendung und Optimierung von Schlüsselkomponenten. Wenn Sie Fragen haben oder Ihre Projektanforderungen besprechen möchten, können Sie mich gerne unter folgender Adresse kontaktieren [email protected].

Inhaltsverzeichnis
Kontaktformular
Bepto Logo

Erhalten Sie weitere Vorteile, da Sie das Info-Formular einreichen

Kontaktformular
