¿La cavitación en válvulas hidráulicas y neumáticas daña el sistema?

La cavitación puede erosionar una válvula que trabaja con líquidos, pero el aire comprimido seco no puede cavitar en el mismo sentido termodinámico. En una válvula hidráulica, el líquido puede vaporizarse en una restricción de baja presión y las burbujas de vapor pueden colapsar cuando la presión se recupera. En cambio, una válvula neumática experimenta efectos propios de los gases compresibles, como caudal estrangulado, ruido aerodinámico, enfriamiento, condensación o formación de hielo.

Emerson establece claramente este límite: la cavitación en válvulas de control solo se produce en flujo líquido; los gases no pueden cavitar. ISO 6358 utiliza otro modelo para los componentes neumáticos, que distingue el flujo subsónico del flujo compresible estrangulado en lugar de tratar la expansión del gas como cavitación de un líquido (Emerson, consultado en 2026; ISO 6358-3, 2014).

Puntos clave

• La cavitación de un líquido requiere formación de vapor, recuperación de presión y colapso de burbujas cerca de una superficie.
• En el flashing, la mezcla de líquido y vapor continúa aguas abajo.
• El aire comprimido seco puede alcanzar el estrangulamiento, enfriarse o generar ruido aerodinámico, pero el gas no cavita.
• Antes de cambiar una válvula, identifique la fase del fluido y registre la presión absoluta, la temperatura, el estado de humedad, la respuesta de la válvula y la ubicación del daño.

Esta diferencia es importante porque las medidas correctivas no son las mismas. Un trim anticavitación puede escalonar la caída de presión de un líquido. No puede secar aire comprimido húmedo, ampliar un escape neumático insuficiente ni retirar partículas de una válvula. Para analizar la vertiente de flujo gaseoso, compare esta guía con la explicación del caudal estrangulado neumático y la guía de conductancia sónica.

¿Qué se considera realmente cavitación en una válvula?

Emerson sigue 3 puntos de presión de un líquido a través de una válvula de control: presión de entrada $p_1$, presión mínima en la vena contracta $p_{vc}$ y presión de salida $p_2$. La cavitación puede producirse cuando $p_{vc}$ cae por debajo de la presión de vapor del líquido $p_v$ y después $p_2$ se recupera por encima de ese valor (Manual de válvulas de control, 2026).

La cavitación es la formación y el posterior colapso de cavidades de vapor en un líquido. La vena contracta es la sección más estrecha de la corriente en movimiento y normalmente se encuentra justo después de la restricción física. Allí la velocidad alcanza su valor máximo y la presión estática, su valor mínimo. Si ese mínimo cruza el límite de presión de vapor del líquido, una parte del líquido cambia de fase y forma cavidades de vapor.

La condición básica de cavitación puede expresarse como:

Aquí, $p_{vc}$ es la presión absoluta en la vena contracta, $p_v$ es la presión de vapor absoluta del líquido a la temperatura de operación y $p_2$ es la presión absoluta de salida. La presión manométrica no puede compararse directamente con una presión de vapor absoluta. Utilice la misma referencia de presión en todo el cálculo.

La recuperación de presión es esencial. Las burbujas no causan la erosión clásica por cavitación simplemente por formarse. El daño aparece cuando la presión aguas abajo supera $p_v$ y provoca el colapso de las cavidades de vapor. El colapso repetido cerca de las superficies metálicas puede producir cargas localizadas, ruido, vibración y una superficie rugosa con picaduras.

La recuperación de presión completa el proceso.

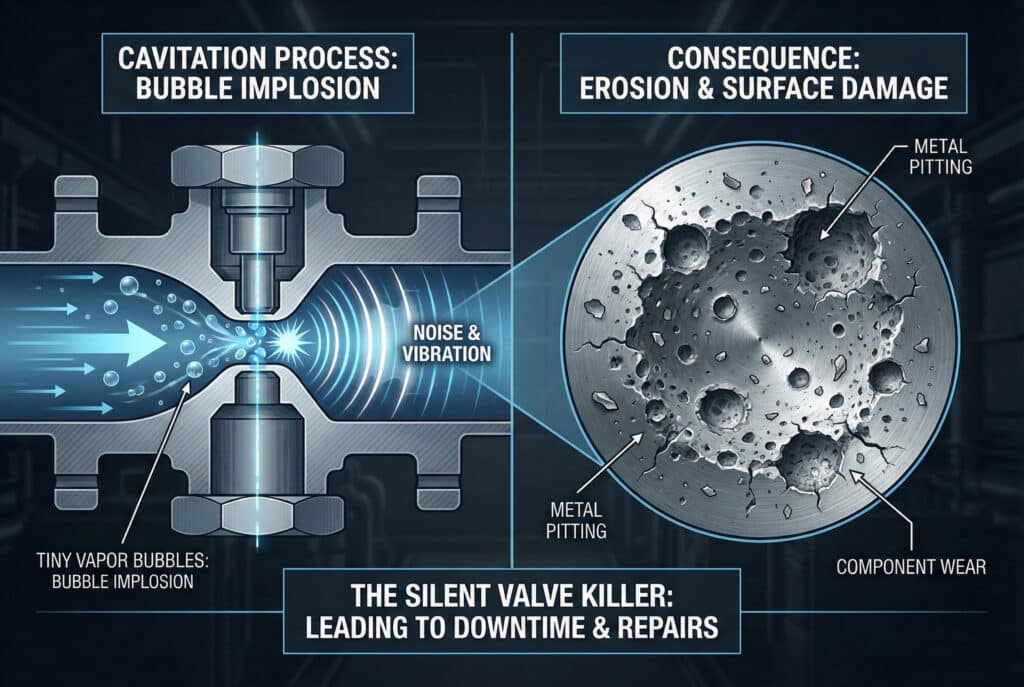

Este diagrama representa un servicio con líquido. Su mecanismo de burbujas de vapor no debe aplicarse a una válvula por la que circula aire comprimido seco.

Según nuestra experiencia al revisar aplicaciones, la fase del fluido es la primera comprobación útil y la más rápida. Antes de hablar de cavitación, pregunte si llega líquido a la restricción. Una válvula de un circuito de aceite hidráulico, una línea de agua, un servicio de condensado o un proceso con líquidos puede cavitar. Una válvula direccional neumática que transporta gas seco requiere, en cambio, un diagnóstico de flujo compresible. El agua líquida arrastrada puede crear un problema independiente de fase líquida, pero el aire no es el fluido que cavita.

La cavitación de líquidos y el flashing son modos de fallo distintos

Emerson distingue 2 resultados aguas abajo después de que la presión del líquido caiga por debajo de $p_v$: hay cavitación si $p_2$ se recupera por encima de la presión de vapor, mientras que el flashing persiste si $p_2$ permanece por debajo. Ambos fenómenos pueden limitar el caudal, pero sus zonas de erosión y las geometrías de válvula adecuadas son diferentes (Guía de Emerson sobre flashing, consultado en 2026).

El flashing es la conversión continuada de líquido en vapor cuando la presión no se recupera por encima de la presión de vapor del líquido. Su relación de presión es:

El vapor no colapsa dentro de la válvula porque la presión de salida se mantiene igual o por debajo de la presión de vapor. Emerson describe la erosión por flashing como normalmente lisa y brillante, causada por una mezcla de líquido y vapor a gran velocidad. La cavitación suele dejar picaduras irregulares parecidas a cráteres donde las burbujas colapsan después de la recuperación de presión. ¿Por qué importa esta clasificación al seleccionar una válvula? Un trim multietapa puede mantener cada caída de presión del líquido por encima del límite de cavitación. El trim no puede detener el flashing si la presión de salida del sistema permanece por debajo de la presión de vapor; en ese caso, el diseño debe controlar la velocidad, la dirección, el material y la zona de expansión aguas abajo.

Esta es la diferencia práctica.

Condición	Evolución de la presión	Comportamiento de fase	Problema habitual
Sin vaporización	$p_{vc} \ge p_v$	El líquido permanece líquido	Turbulencia, velocidad y desgaste normal
Cavitación	$p_{vc} < p_v < p_2$	Se forma vapor y después colapsa	Picaduras, ruido, vibración y daños en el trim
Flashing	$p_{vc} < p_v$ y $p_2 \le p_v$	El vapor continúa aguas abajo	Erosión direccional lisa y menor densidad
Caudal de gas estrangulado	El gas compresible alcanza su relación crítica de presión	No se necesita un cambio de fase líquido-vapor	Límite de caudal, ruido aerodinámico y enfriamiento

IEC 60534-2-1 proporciona ecuaciones de dimensionamiento para flujos compresibles e incompresibles e incluye en un anexo el dimensionamiento multietapa. También limita las ecuaciones de flujo incompresible a líquidos newtonianos adecuados, otro motivo para no trasladar sin criterio un modelo de fluido entre aplicaciones hidráulicas y neumáticas (IEC 60534-2-1, 2011).

¿Por qué el aire comprimido seco no cavita?

ISO 6358-3 describe 2 regímenes para calcular componentes y tuberías neumáticos: flujo subsónico y flujo estrangulado. Ambos se refieren al comportamiento de un gas compresible. Emerson indica por separado que los gases no pueden cavitar; por tanto, el silbido de una válvula neumática a caudal crítico no demuestra que estén colapsando burbujas de vapor en un líquido (ISO 6358-3, 2014).

El caudal estrangulado es la condición de flujo gaseoso en la que reducir la presión aguas abajo ya no aumenta el caudal másico para el estado aguas arriba y la restricción existentes. La relación crítica de presión depende del modelo y suele representarse mediante $b$ en los datos de componentes de ISO 6358:

No se requieren burbujas.

En esta relación, $p_1$ y $p_2$ son las presiones absolutas aguas arriba y aguas abajo, y $b$ es la relación crítica de presión del componente. No sustituya $b$ por un valor universal. Utilice las características de flujo ensayadas de la válvula, racor, tubo o manifold exactos.

El flujo de gas estrangulado también puede causar problemas. La válvula puede generar ruido aerodinámico intenso, vibración, una temperatura estática local más baja y un límite de caudal que impida al actuador alcanzar la velocidad prevista. Son problemas de ingeniería reales, pero su modelo causal es distinto del de la vaporización y el colapso de un líquido. Ante problemas de velocidad del cilindro, empiece por el caudal másico disponible y la conductancia sónica de la válvula. La guía sobre caudal estrangulado en cilindros explica las consecuencias para el actuador, mientras que la guía sobre caída de presión en válvulas muestra cómo influyen las presiones aguas arriba y aguas abajo en la selección.

Fallos neumáticos que suelen confundirse con cavitación

El ejemplo de aire comprimido de Parker comprime 8 m3 de aire ambiente en 1 m3 a una presión manométrica de 7 bar y muestra después la condensación al enfriarse el aire. SMC advierte por separado que el aire comprimido húmedo puede congelarse cuando la expansión reduce la temperatura interna. Se trata de problemas de humedad y temperatura, no de cavitación del gas (Parker, 2021; SMC, 2026).

Varios fallos neumáticos pueden producir síntomas sonoros o de rendimiento parecidos:

• Caudal estrangulado: el caudal másico alcanza un límite mientras la restricción genera un fuerte ruido aerodinámico.
• Enfriamiento adiabático: la expansión rápida reduce la temperatura local del gas, sobre todo durante un escape sostenido de alto caudal o un proceso continuo accionado por aire.
• Condensación y formación de hielo: la humedad llega a un paso piloto frío y puede obstruir un orificio pequeño, una vía de escape, un extremo de la corredera o un silenciador.
• Erosión por partículas: los residuos rayan los asientos.
• Problemas de lubricante o juntas: un aceite incompatible, la eliminación de la grasa, el hinchamiento o el endurecimiento de las juntas provocan fricción y fugas sin que se produzca ningún cambio de fase.
• Contrapresión de escape: un silenciador bloqueado o un manifold compartido retrasa la conmutación. El pulso de presión también puede perturbar otra estación de válvulas.

El agua cambia el diagnóstico.

La guía sobre expansión adiabática explica el mecanismo térmico. Si hay agua líquida, utilice la guía de daños por agua en sistemas neumáticos para revisar el secador, los drenajes, los puntos bajos y el tratamiento en el punto de uso. No diagnostique únicamente por el sonido. Un silbido agudo suele indicar velocidad del gas. El agarrotamiento intermitente después de periodos de escape prolongados puede indicar formación de hielo. Los residuos marrones sugieren corrosión o condensado sucio. Una válvula que conmuta con retraso solo cuando descarga otra estación puede tener un problema de contrapresión en el escape común, no daños en su restricción de flujo.

¿Qué patrones de daño distinguen la cavitación de otros desgastes?

El boletín de micro-trims para servicio severo de Fisher distingue 2 estrategias frente a la cavitación: el trim de aislamiento controla dónde se produce la cavitación para limitar los daños, mientras que el trim de eliminación modifica la evolución de la presión para suprimir sus efectos. Esta distinción demuestra por qué la ubicación del daño aporta más información que una afirmación genérica sobre ruido en la válvula (Micro-trims Fisher, 2019).

Inspeccione el componente únicamente después de aislarlo y despresurizarlo conforme al procedimiento aplicable. Registre dónde empieza la alteración de la superficie, qué dirección sigue y si hay partículas sueltas. Compare el patrón con el recorrido real del fluido y la presión.

La geometría del daño aporta evidencia.

Observación	Más compatible con	Siguiente comprobación
Picaduras rugosas e irregulares cerca de la recuperación de presión	Cavitación de líquido	Presiones absolutas de entrada/salida, presión de vapor del fluido y factor de recuperación de la válvula
Erosión lisa y direccional aguas abajo	Flashing o impacto de gotas de líquido	Presión de salida frente a presión de vapor, velocidad, geometría y material
Rayaduras del asiento alineadas con el flujo y residuos sueltos	Contaminación por partículas	Grado de filtración, limpieza del aceite, incrustaciones de tuberías y arrastre de desecante
Escarcha, hielo o agarrotamiento intermitente en frío	Aire comprimido húmedo y enfriamiento por expansión	Punto de rocío a presión, temperatura ambiente, ciclo de trabajo y temperatura de escape
Silbido sin picaduras	Alta velocidad del gas o caudal estrangulado	Conductancia sónica, relación crítica de presión, presión aguas abajo y silenciador
Vibración asociada a otra estación del manifold	Interacción del escape o inestabilidad del pilotaje	Puertos 3/5, escape piloto, presión de alimentación y órdenes simultáneas

El ruido y la vibración siguen siendo indicios útiles para iniciar una investigación, pero ninguno demuestra la cavitación. Emerson señala que la vibración de una válvula de control también puede proceder del ruido aerodinámico y de los efectos de una caída de presión elevada. Relacione el evento acústico con la presión, el caudal, la temperatura y la posición de la válvula antes de asignarle un mecanismo (Vibración de válvulas de control Emerson, consultado en 2026). Del mismo modo, los residuos metálicos en el aceite hidráulico evidencian desgaste, pero no demuestran su causa. Siempre que sea posible, confirme la aleación y el origen probable. Los daños de la bomba, el desgaste de los cojinetes, las rayaduras del cilindro y los trabajos de mantenimiento contaminados pueden aportar partículas que más adelante marquen el asiento de una válvula.

Procedimiento de diagnóstico ante posibles daños en una válvula

ISO 4413 e ISO 4414 son normas de seguridad de 3.ª edición, publicadas en 2010, para sistemas hidráulicos y neumáticos. Cubren el diseño, la instalación, el ajuste, el mantenimiento y el funcionamiento fiable. Aplique la norma adecuada del sistema antes de abrir una línea, retirar un silenciador o inspeccionar una válvula con energía atrapada (ISO 4413; ISO 4414).

Empiece por el medio y el código exacto de la válvula. Una válvula de control de proceso, una válvula direccional hidráulica móvil y una electroválvula neumática pueden denominarse válvulas de control, pero sus presiones nominales, datos de ensayo, mecanismos de fallo y procedimientos seguros de aislamiento no son intercambiables.

Registre el fallo sobre una base temporal común:

1. Identifique el fluido de trabajo. Registre el líquido o gas exacto, cualquier fase mixta, el estado de contaminación, la temperatura y los datos del fabricante necesarios para establecer la presión de vapor o las características de flujo neumático.
2. Mida la presión en la válvula. Utilice las presiones absolutas aguas arriba y aguas abajo cuando intervengan la presión de vapor o la relación crítica de presión.
3. Registre la orden y el recorrido. Anote la corriente de la bobina, la presión de pilotaje, la realimentación del vástago o la corredera y la respuesta de los puertos de trabajo, si están disponibles.
4. Mida la temperatura. Incluya la temperatura del líquido o el punto de rocío a presión, según corresponda.
5. Compare estados de operación. Pruebe el funcionamiento individual y simultáneo, alimentación baja, caudal máximo, arranque en frío, equilibrio térmico y el ciclo exacto que produce el problema.
6. Inspeccione la vía de flujo. Revise primero los coladores y filtros. Después inspeccione los silenciadores, los tubos de escape, las zonas de presión, los drenajes, los enfriadores, el nivel del depósito y cada modificación reciente de las tuberías antes de atribuir el fallo a la válvula.
7. Examine los daños de forma segura. Fotografíe las picaduras, la erosión, los depósitos, los indicios de hielo, las rayaduras y los residuos en su orientación original.

Una sola traza no es suficiente.

La evidencia más útil es el cruce de un límite. En una válvula para líquidos, demuestre que la presión estimada en la vena contracta cruza la presión de vapor y que la presión de salida se recupera. En una válvula neumática, demuestre que la relación de presión alcanza el valor crítico del componente o que la temperatura cae por debajo del límite de humedad. El ruido sin medir el cruce de un límite sigue siendo ambiguo. Si el problema es una pérdida de presión neumática y no un cambio de fase del fluido, siga la guía de diagnóstico de caídas de presión. Para una válvula direccional pilotada que no conmuta correctamente, utilice la guía de contrapresión de pilotaje a fin de distinguir entre escape principal, escape piloto y efectos de la presión de alimentación.

¿Cómo se pueden reducir los daños por cavitación hidráulica?

La válvula CAV4 de Fisher es un ejemplo específico de producto para caídas de presión superiores a 207 bar. Su trim escalonado absorbe más del 90% de la caída total en etapas iniciales donde el riesgo de formación de cavidades es menor. Estas cifras no son límites universales; ilustran el principio de distribuir la reducción de presión (Fisher CAV4, consultado en 2026).

Elija la medida correctiva a partir del perfil de presión del sistema, no solo del tipo de válvula:

• Restaure la presión de entrada cuando el límite de alimentación o aspiración sea demasiado bajo.
• Reduzca la caída de presión asignada a una sola restricción escalonándola entre elementos dimensionados para el líquido, el rango de caudal, la temperatura y las tuberías instaladas reales.
• Seleccione las características de recuperación y el trim anticavitación a partir de datos verificados del fabricante.
• Reduzca la temperatura del líquido únicamente cuando el proceso lo permita y se comprendan todas las consecuencias para el sistema, porque la presión de vapor cambia con la temperatura.
• Corrija la falta de alimentación del depósito, las vías de aspiración bloqueadas, el bajo nivel de aceite y la presión negativa no prevista en los puertos de trabajo.
• Utilice válvulas antirretorno de aportación o anticavitación cuando lo exija el análisis del circuito, no como accesorio genérico.
• Para el flashing, seleccione una geometría y un material aguas abajo que gestionen la velocidad sostenida de la mezcla líquido-vapor.

El perfil de presión determina la medida correctiva.

Bosch Rexroth describe un cartucho anticavitación que aporta caudal cuando una fuga o una carga motriz deja un volumen de aceite insuficiente. Parker ofrece de forma similar válvulas anticavitación en los puertos de trabajo que admiten aceite desde la galería del depósito cuando hay presión insuficiente. Estos dispositivos actúan sobre un límite hidráulico concreto y deben seleccionarse con los datos exactos del circuito (Bosch Rexroth, 2023; Parker P70, consultado en 2026). No prometa que un material endurecido resolverá el problema por sí solo. Un trim duro puede resistir la erosión durante más tiempo, pero el colapso repetido de vapor o el flashing a gran velocidad siguen consumiendo material. Corrija primero el recorrido de presión y después utilice una geometría y un material adecuados para gestionar la exposición restante.

¿Cómo deben corregirse los problemas de una válvula neumática?

ISO 6358-1 define el ensayo en régimen estacionario de componentes neumáticos con vías de flujo internas fijas o variables, mientras que su Enmienda 2 de 2026 incorpora el tratamiento de la incertidumbre de medición. Utilice los datos de conductancia y relación crítica ensayados para el componente exacto, en lugar de aplicar una regla de cavitación de líquidos al aire comprimido (ISO 6358-1, 2013; Enmienda 2, 2026).

Si el caudal es insuficiente, compare el caudal que necesita el actuador con la vía completa formada por válvula, manifold, racores, tubos y escape. Un cuerpo de válvula sobredimensionado no puede compensar un paso pequeño del manifold ni un tubo de escape largo y restringido. La guía de dimensionamiento de válvulas neumáticas proporciona el siguiente paso cuando el problema es un movimiento lento, no el hielo o la contaminación.

Si hay humedad o congelación:

• mida el punto de rocío a presión en la válvula, no solo la humedad relativa en la sala de compresores;
• verifique primero el posenfriador y el separador; después, el secador, el depósito, los drenajes automáticos, los filtros, los puntos bajos y el tratamiento en el punto de uso;
• compare las condiciones ambientales frías y el servicio de expansión continua con la especificación real de salida del secador seleccionado;
• proteja los escapes y los venteos piloto sin crear una contrapresión excesiva ni atrapar condensado;
• elimine de forma segura el agua estancada;
• después de corregir la calidad del aire, inspeccione las juntas, el estado del lubricante, las superficies de la corredera, los orificios piloto y los componentes aguas abajo en busca de daños que no desaparecerán por sí solos.

Corrija el límite medido.

Si el ruido es el principal síntoma, determine si procede de la restricción de alimentación, el trim de la válvula, el escape del actuador, el silenciador o las tuberías. Un silenciador puede reducir el ruido del escape, pero si está obstruido o es demasiado pequeño, aumenta la contrapresión. La guía sobre obstrucción de silenciadores explica esa vía de fallo independiente. Cambiar la presión sin identificar el mecanismo puede empeorar el diagnóstico. Aumentar la alimentación neumática puede elevar la velocidad del actuador y, al mismo tiempo, incrementar el caudal másico de escape y el enfriamiento. Añadir contrapresión hidráulica puede suprimir la cavitación en una aplicación con líquidos, pero aumentar la pérdida de energía o la carga en otra zona. Modifique un solo límite verificado y repita después la misma prueba con carga.

Preguntas frecuentes sobre cavitación en válvulas: ¿qué deben preguntar los ingenieros?

Dos normas definen la separación: IEC 60534-2-1 trata el dimensionamiento de válvulas de control instaladas para fluidos compresibles e incompresibles, mientras que ISO 6358 se ocupa de los componentes neumáticos que trabajan con fluidos compresibles. Estas 5 respuestas mantienen el cambio de fase de los líquidos, los límites de flujo gaseoso, la humedad y los daños de la válvula dentro del modelo de ingeniería correcto (IEC; ISO).

¿Puede producirse cavitación en una válvula neumática que transporta aire seco?

No. Emerson indica que la cavitación de una válvula solo se produce en flujo líquido y que los gases no pueden cavitar. El aire comprimido seco puede alcanzar el flujo estrangulado, generar ruido aerodinámico, enfriarse durante la expansión o producir vibraciones. Si hay agua líquida arrastrada, diagnostique ese líquido por separado en lugar de denominar pseudocavitación a cualquier restricción neumática (Emerson, consultado en 2026).

¿Cuál es la diferencia práctica entre cavitación y flashing?

La cavitación requiere que la presión de salida se recupere por encima de la presión de vapor del líquido, lo que hace que las burbujas de vapor colapsen. En el flashing, la presión de salida permanece igual o por debajo de la presión de vapor y la mezcla de líquido y vapor continúa aguas abajo. Emerson recomienda estrategias distintas de geometría y materiales porque la válvula por sí sola no puede evitar la erosión causada por flashing (Emerson, consultado en 2026).

¿Una válvula ruidosa demuestra que se está produciendo cavitación?

No. La cavitación puede generar ruido y vibración en servicio con líquidos, pero las restricciones neumáticas también producen ruido aerodinámico y pueden alcanzar el estrangulamiento sin ningún cambio de fase de líquido. Registre el estado del fluido, las presiones absolutas de entrada y salida, la temperatura, la posición de la válvula y el patrón de daños antes de seleccionar una medida correctiva (Emerson, consultado en 2026).

¿Puede congelarse la humedad dentro de una válvula neumática?

Sí. SMC advierte que la expansión del aire comprimido reduce la temperatura interna y que el aire húmedo puede congelarse cuando la temperatura ambiente es baja. Confirme el punto de rocío a presión, el rendimiento del secador, el drenaje, el servicio de expansión y la temperatura local. La congelación es un problema de humedad y control térmico, no de cavitación del propio aire (SMC, 2026).

¿Deben utilizar los ingenieros un límite universal de caída de presión?

No. La cavitación de un líquido depende de la presión de vapor del fluido, la temperatura, la recuperación de la válvula, la presión de entrada y la presión de salida. El flujo neumático estrangulado depende de la relación de presiones absolutas y de los datos de caudal específicos del componente. Utilice los métodos de IEC 60534 o ISO 6358 junto con los límites exactos del fabricante, no un único porcentaje para todas las válvulas (IEC; ISO).
