Análisis de fallos: la física de la adherencia del carrete y la acumulación de barniz

La adherencia del carrete de una válvula es la resistencia que impide que el carrete comience a moverse aunque se haya emitido una orden válida. Describe un síntoma mecánico, no una composición química de los depósitos ya demostrada. La misma conmutación lenta o fallida puede deberse a baja tensión, presión de pilotaje insuficiente, escape de pilotaje obstruido, partículas, agua, juntas hinchadas, lubricante degradado, rayado o un depósito orgánico.

Por tanto, un análisis de fallos defendible comienza fuera de la válvula. Antes de desmontarla, registre la orden, la tensión de la bobina, el resultado del accionamiento manual, las presiones dinámicas de alimentación y pilotaje, el estado del escape, el modelo de válvula, la temperatura, el tiempo de inactividad y el estado del tratamiento del aire. Denomine «barniz» a un depósito únicamente cuando el sistema tenga una fuente orgánica plausible y las pruebas físicas o de laboratorio respalden esa conclusión.

En resumen: ISO 8573-1 divide la pureza del aire comprimido en 3 grupos de contaminantes: partículas, agua y aceite. Diagnostique un carrete que se atasca con la misma disciplina. Compruebe primero las funciones eléctrica y de pilotaje, conserve las pruebas del depósito y diferencie entre partículas, humedad, lubricante, juntas y daños superficiales antes de decidir entre filtración, limpieza o sustitución.

¿Qué demuestra la adherencia del carrete y qué no demuestra?

La hoja de diagnóstico de SMC comprueba al menos 6 vías cuando una válvula no conmuta: alimentación eléctrica, presión de trabajo, escape de pilotaje, cuerpos extraños, obstrucción del silenciador y resistencia del actuador (Diagnóstico básico de circuitos neumáticos de SMC, consultado en 2026). Una respuesta con adherencia solo demuestra que el estado ordenado no se alcanzó con normalidad.

La fricción estática es la fuerza que debe superarse antes de que comience el deslizamiento. Una vez que el carrete se mueve, la fricción dinámica puede ser menor; por ello, una válvula contaminada o dañada puede vacilar y después saltar bruscamente a su posición. Ese comportamiento de adherencia-deslizamiento constituye una prueba útil, pero no identifica el material que genera la resistencia.

La palabra carrete también abarca construcciones diferentes. Un carrete metálico sellado por holgura, uno con juntas elastoméricas, un diseño con juntas adheridas al carrete y un carrete que trabaja en cartuchos sustituibles no comparten las mismas superficies de contacto. Algunos están diseñados para mantenimiento; muchas válvulas compactas no. Revise el plano seccional exacto y las instrucciones de mantenimiento antes de suponer que los resaltes metálicos rozan directamente contra un alojamiento metálico.

Describa el síntoma hasta que las pruebas permitan ser más específico:

Observación	Qué demuestra	Qué no demuestra
El indicador de la bobina está encendido, pero la válvula no conmuta	puede existir una orden eléctrica	la tensión nominal en la bobina o el movimiento del carrete principal
El accionamiento manual conmuta la válvula	la vía neumática principal puede moverse en esas condiciones de ensayo	que la bobina, el cableado, el conector o la salida del PLC estén en buen estado
La válvula conmuta después de aumentar la presión de alimentación	el margen de fuerza o la alimentación de pilotaje son relevantes	que la contaminación sea la única causa
La válvula se atasca tras un periodo largo de inactividad	la resistencia al inicio del movimiento depende del tiempo	la composición química de un barniz
Se observa material marrón o ámbar	existe un depósito	que el depósito sea lubricante oxidado
El carrete o el alojamiento presentan rayas lineales	son plausibles las partículas duras o los daños de montaje	la procedencia original de las partículas

Para conocer las diferencias constructivas que modifican las fugas y la fricción, consulte la guía comparativa de válvulas de carrete y de asiento. Si el síntoma principal es una fuga y no un fallo de movimiento, utilice el análisis de fallos de fugas internas en válvulas.

La adherencia ocupa el nivel de los síntomas en un árbol de fallos. El barniz aparece cerca del final, después de que la fuente y la composición del depósito hayan superado las explicaciones alternativas.

¿Cómo deben separarse las causas eléctricas, de pilotaje, escape y mecánicas?

Una tabla de diagnóstico de la SMC VG300 separa al menos 6 vías —presión de pilotaje reducida, cuerpos extraños, juntas tóricas hinchadas, lubricación excesiva, recorrido incompleto del carrete y fugas del actuador— en lugar de atribuir toda conmutación fallida a la contaminación (Manual de funcionamiento de la SMC VG300, consultado en 2026). Aplique esa separación de causas antes de abrir una válvula.

Empiece por definir el evento fallido. Registre si el problema aparece al energizar, al desenergizar, en ambos sentidos, en una posición concreta del carrete, durante el arranque en frío, en funcionamiento en caliente o solo después de un periodo de inactividad. Anote si la presión de salida cambia lentamente, no cambia o cambia únicamente después de golpear o accionar la válvula. No la golpee durante la primera repetición, porque se perdería el síntoma original.

A continuación, realice las pruebas en un orden que preserve las pruebas:

1. Confirme la orden. Mida la tensión en el conector de la válvula durante el evento fallido, no solo en la fuente de alimentación. Compruebe la polaridad, la electrónica del conector, la capacidad del módulo de salida, la caída de tensión del cableado y la tensión nominal de la bobina.
2. Compare el accionamiento eléctrico y el manual. Utilice el accionamiento manual solo cuando lo permita el procedimiento aprobado de la máquina. Si el accionamiento manual funciona, pero la orden de la bobina no, continúe investigando la etapa eléctrica o de pilotaje.
3. Mida la presión dinámica. Registre la presión de alimentación en la válvula y, cuando exista, la presión de pilotaje independiente. El manómetro estático de un regulador puede ocultar una caída transitoria de presión.
4. Abra la vía de escape de pilotaje. Un puerto PE taponado o un silenciador obstruido pueden generar contrapresión e impedir que la etapa piloto vuelva a su posición. La guía sobre obstrucción de silenciadores explica este modo de fallo alternativo.
5. Separe el comportamiento de la válvula y el del actuador. Compruebe si cambia la presión en el puerto de trabajo de la válvula aunque el cilindro no se mueva. La carga, la desalineación de las guías, el ajuste de los reguladores de caudal y la fricción del cilindro pueden imitar una avería de la válvula.
6. Repita en condiciones controladas. Registre la presión, la tensión, la temperatura, el estado, la duración de la inactividad y el tiempo de cada repetición. Modifique una sola variable cada vez.

El equilibrio de fuerzas explica por qué una presión de pilotaje baja y la contaminación pueden producir el mismo síntoma. Para el carrete principal de una válvula pilotada, puede utilizarse la siguiente relación simplificada como comprobación inicial:

Aquí, $\Delta P_{\mathrm{pilot}}$ es la diferencia efectiva de presión de pilotaje en pascales, $A_{\mathrm{pilot}}$ es el área efectiva de pilotaje en metros cuadrados y los términos de fuerza corresponden a las resistencias debidas al retorno, las juntas, los depósitos y el desequilibrio de presión, en newtons. La relación sirve para el diagnóstico, no es una ecuación universal de dimensionamiento: la geometría y los términos de fuerza requieren datos del fabricante o mediciones controladas.

Si la presión de pilotaje está cerca del mínimo del modelo, una válvula limpia puede conmutar de forma intermitente mientras otra ligeramente contaminada queda inmóvil. Por ejemplo, un registro de presión que cae solo durante la conmutación fallida orienta la investigación aguas arriba, aunque ciclos posteriores liberen el carrete. Aumentar la presión puede recuperar el movimiento sin eliminar la causa raíz. Del mismo modo, sustituir la válvula no corregirá una alimentación de pilotaje que se desploma. La guía sobre presión de pilotaje interno explica este límite con más detalle.

Pruebas que diferencian partículas, agua, lubricante y daños en las juntas

ISO 8573-4 mide la concentración de partículas por número, pero no distingue las 2 fases de las partículas de la muestra: sólida y líquida (ISO 8573-4:2019, 2019). Por tanto, un resultado de partículas por sí solo no permite identificar todos los residuos observados dentro de una válvula; también importan la ubicación, la morfología, los materiales y el historial de contaminación.

Antes de manipular la válvula, fotografíe su código de modelo, la orientación de los puertos, la posición en el colector, el conector, los elementos filtrantes, los vasos, el estado de los purgadores, el ajuste del lubricador y cualquier residuo visible. Registre si otras válvulas del mismo colector presentan el problema. Por ejemplo, el fallo de una sola estación sugiere un problema local de válvula, carga o montaje; residuos similares en varias estaciones alimentadas por la misma galería desplazan la atención aguas arriba.

Después de aplicar el procedimiento de control de energías de la máquina y las instrucciones del fabricante de la válvula, documente las pruebas sin añadir nueva contaminación:

• Mantenga los componentes, cartuchos, juntas y muestras retirados identificados por válvula, estación, puerto, orientación y fecha.
• Utilice recipientes limpios y compatibles, así como las herramientas especificadas por el procedimiento de investigación. No limpie todas las superficies antes de fotografiar o tomar muestras del residuo.
• Anote si los depósitos se concentran en el lado de alimentación, la etapa piloto, el escape, el contacto de las juntas, una zona muerta o el lado expuesto al ambiente.
• Examine los filtros y purgadores de aguas arriba a aguas abajo. Un filtro final limpio no descarta vapores, un elemento agotado, una derivación, una junta dañada ni contaminación introducida después del filtro.
• Compare las dimensiones y la dureza de las juntas únicamente con planos y métodos aprobados. El hinchamiento, el reblandecimiento, las grietas, el aplastamiento y la extrusión respaldan vías de fallo distintas.
• Registre la dirección de las rayas y las rebabas. Un rayado axial largo concuerda más con residuos duros o daños mecánicos que con una película superficial blanda por sí sola.

El aspecto visual no determina la composición química. Un material ámbar, marrón o brillante puede ser aceite del compresor, aceite del lubricador, grasa degradada, aerosol de proceso, adhesivo, residuos de limpieza, sustancias extraídas de las juntas, productos de corrosión mezclados con aceite o un depósito realmente derivado de la oxidación. Si esta distinción determina una acción correctiva para todo un parque de equipos, envíe una muestra representativa a un laboratorio cualificado y aporte para comparación lubricante sin usar, material de junta nuevo, aceite del compresor y referencias de los contaminantes del proceso.

SMC advierte que un exceso de polvo de carbono procedente del compresor puede adherirse al interior de una válvula y provocar fallos, mientras que una acumulación excesiva de condensado también puede alterar los equipos neumáticos (Precauciones para válvulas SMC VFN, consultado en 2026). Son mecanismos distintos y exigen correcciones diferentes.

Un diagnóstico defendible de «barniz» requiere una cadena de pruebas

ASTM D7843-25e1 define 1 método de colorimetría por parche de membrana para cuerpos coloreados insolubles generados por lubricantes en aceites de turbina en servicio; no es un ensayo universal para depósitos en válvulas neumáticas (ASTM D7843-25e1, 2025). La norma establece un límite importante: la terminología de barniz comienza con un sistema de aceite y un análisis pertinente, no solo con el color del depósito.

En una instalación neumática, la hipótesis de un depósito orgánico gana solidez cuando coinciden varios niveles de pruebas:

1. Existe una fuente verosímil. Algunos ejemplos son el arrastre de aceite de un compresor lubricado por inyección, un lubricador aguas arriba, un aceite sintético inadecuado, vapores de proceso que entran por la admisión del compresor o un aerosol químico introducido aguas abajo.
2. La vía de transporte es verosímil. El depósito aparece a lo largo de la vía de alimentación o pilotaje afectada, no al azar en una superficie externa no relacionada.
3. El patrón de funcionamiento concuerda. La temperatura, el tiempo de inactividad, el historial de servicio, los cambios de lubricante y las estaciones afectadas guardan relación con el evento sin recurrir a una regla universal según la cual «la temperatura duplica la velocidad de reacción».
4. El residuo es físicamente coherente. Se documenta una película pegajosa, una capa dura similar a una laca o un depósito mixto de aceite y partículas, mientras que el agua, la corrosión, el compuesto de montaje y la degradación de las juntas se evalúan por separado.
5. El análisis o una comparación controlada lo respaldan. La espectroscopia, la cromatografía, el análisis térmico, la microscopía u otro método de laboratorio adecuado relacionan el residuo con una fuente cuando la importancia de la decisión justifica el coste.

ISO 8573-5:2025 especifica la medición de vapor de aceite y determinados disolventes orgánicos en el aire comprimido mediante muestreo presurizado y cromatografía de gases (ISO 8573-5:2025, 2025). Este alcance es más limitado que «todo el aceite»: el aceite líquido, el aerosol de aceite y los depósitos en las paredes requieren métodos y puntos de muestreo apropiados.

El diagnóstico más sólido de barniz conecta cuatro mapas: qué entró en el aire, cómo se desplazó, dónde se depositó y qué contiene el residuo. Si falta uno de ellos, queda abierta una causa alternativa.

Para analizar la fuente aguas arriba, utilice la guía sobre arrastre de aceite. Esta distingue el arrastre procedente del compresor de la afirmación, mucho más amplia, de que todo depósito de aspecto aceitoso en una válvula es lubricante oxidado.

¿Cómo aumentan los depósitos y los cambios de lubricación la resistencia al inicio del movimiento?

Festo describe un límite de lubricación con 2 estados: una vez que determinadas válvulas neumáticas han funcionado con aire comprimido lubricado, es imprescindible mantener la lubricación porque el aceite añadido puede arrastrar la lubricación básica aplicada en fábrica (Condiciones de funcionamiento y normas de neumática de Festo, consultado en 2026). Tanto un exceso de lubricante como la interrupción de su suministro pueden modificar la fricción del carrete.

Un depósito puede elevar la resistencia al inicio del movimiento por más de una vía. Una película blanda puede aumentar la resistencia viscosa o volver pegajosas las superficies durante la inactividad. Las partículas pueden puentear una holgura de funcionamiento, incrustarse en un elastómero o rayar el alojamiento. La grasa seca puede restringir un elemento piloto. Las juntas hinchadas pueden aumentar la fuerza de contacto. La corrosión puede volver áspera una superficie deslizante o generar residuos. Estos mecanismos pueden coexistir.

La temperatura y el tiempo de permanencia siguen siendo importantes, pero los multiplicadores universales del artículo de origen no son defendibles. Una válvula más caliente puede reducir la viscosidad del lubricante y, a la vez, acelerar algunas reacciones de degradación; una válvula fría puede endurecer la grasa o las juntas. Una permanencia larga puede permitir el drenaje de la película comprimida, el contacto adhesivo, el curado, la corrosión o el endurecimiento de los depósitos. La dirección y la magnitud dependen del sistema de materiales concreto.

Utilice una prueba de respuesta controlada para caracterizar el síntoma:

• Mida el tiempo desde la orden hasta la presión en el puerto en ambos sentidos.
• Separe el arranque en frío, la temperatura estabilizada, la permanencia corta y la permanencia larga.
• Registre la presión dinámica de alimentación y pilotaje, la tensión de la bobina, la disposición del escape y la frecuencia de ciclo.
• Repita suficientes eventos para mostrar la dispersión, no solo un promedio.
• Compare con una válvula sin usar o en buen estado conocido que tenga el mismo código completo y trabaje en el mismo circuito.

Los ciclos repetidos pueden liberar temporalmente un elemento adherido, pero no demuestran una reparación espontánea. Pueden redistribuir residuos, restablecer una película de lubricante o desgastar un depósito sin eliminar los daños subyacentes. La observación «funciona después de diez ciclos» debe constar en el registro del fallo y en la verificación de la acción correctiva, no en una declaración de aceptación.

La guía sobre los efectos del aire sin lubricar explica por qué «aire seco» y «no añadir nunca aceite» siguen siendo decisiones específicas de cada modelo, no reglas universales de mantenimiento.

Especificación de la calidad del aire después de un fallo por adherencia

ISO 8573-1:2010 define clases de pureza del aire comprimido para partículas, agua y aceite, mientras que cada proveedor de equipos especifica la clase y las condiciones de funcionamiento que requiere su producto (ISO 8573-1:2010, 2010). No aplique la clase de una válvula a toda la planta sin comprobar cada producto y proceso afectados.

Empiece por las fichas técnicas exactas de la válvula y de la etapa piloto. Registre la clase de partículas o el grado de filtración exigidos, el punto de rocío a presión o el límite de agua, la clase de aceite total, el lubricante permitido, la presión mínima, el intervalo de temperatura y si se autoriza el funcionamiento lubricado. Si la válvula principal y la válvula piloto tienen alimentaciones diferentes, documente ambas.

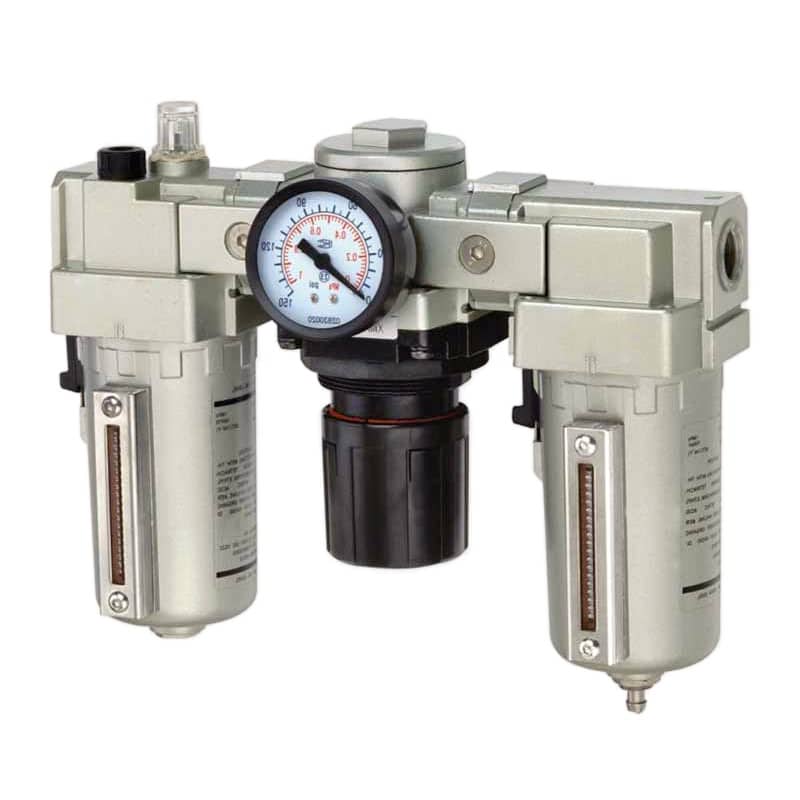

Un conjunto FRL ilustra tres funciones diferentes. Su presencia no demuestra que el aire suministrado cumpla la clase de partículas, agua o aceite exigida por la válvula; también deben verificarse el grado del elemento, el funcionamiento del purgador, el caudal, la caída de presión, la ubicación y el ajuste del lubricador.

Considere el tren de tratamiento del aire como un conjunto de funciones medidas:

Contaminante o condición	Pruebas que deben recopilarse	Orientación de la acción correctiva
Partículas sólidas	grado y estado del filtro, resultado de partículas aguas abajo, residuos de tubería, rayado	limpiar la fuente, instalar filtración adecuada y lavar la tubería según un procedimiento aprobado
Agua líquida	historial de purgas, estado del vaso, acumulación en puntos bajos, estado del posenfriador y del separador	reparar la separación y los purgadores; evitar el arrastre de líquido
Vapor de agua	punto de rocío a presión, con una presión y un punto de muestreo definidos	dimensionar y mantener el secador apropiado
Aerosol de aceite	historial del compresor y del lubricador, etapa coalescente, muestreo aguas abajo	controlar la fuente y eliminar el aerosol
Vapor de aceite o disolvente orgánico	exposición de la admisión del compresor, vapores de proceso, muestreo analítico adecuado	aislar la fuente y aplicar adsorción cuando sea necesario
Lubricación excesiva o interrumpida	autorización de la válvula, tipo de aceite, caudal del lubricador, historial de cambios	restablecer exactamente la política de lubricación aprobada por el fabricante

La humedad relativa de la sala no sustituye al punto de rocío a presión de la línea de aire comprimido. La ubicación del muestreo también importa: un resultado conforme en la sala de compresores no demuestra la limpieza después de un depósito corroído, un ramal contaminado, un lubricador averiado o una conexión al proceso.

Para un método de especificación centrado en ISO, consulte la guía de normas de calidad del aire comprimido. Utilice el manual de la válvula como requisito de aceptación y los métodos ISO como lenguaje común para medirlo.

¿Cuándo debe limpiarse, repararse o sustituirse una válvula?

OSHA 29 CFR 1910.147 enumera 4 tratamientos para la energía peligrosa almacenada o residual dentro de su ámbito de mantenimiento: aliviarla, desconectarla, inmovilizarla o neutralizarla de otro modo (OSHA 1910.147, consultado en 2026). Desenergizar la bobina no basta por sí solo para controlar el aire atrapado, las cargas suspendidas, los muelles, el vacío u otra fuente de presión.

Utilice el procedimiento aprobado de control de energías de la máquina y el manual exacto de la válvula. Algunas pruebas de diagnóstico requieren una energización controlada; esas pruebas necesitan un método documentado específico, dispositivos con capacidad nominal adecuada, protecciones, controles de exclusión, instrumentos apropiados y personal autorizado. No afloje racores, retire un carrete ni aplique disolvente a un conjunto presurizado.

Decida la actuación en función de la mantenibilidad del producto y de las pruebas:

• Limpie solo cuando esté autorizado. Utilice el fluido, el método, las piezas, el lubricante, el nivel de limpieza y las comprobaciones de montaje indicados en el procedimiento del fabricante. Que un disolvente sea «compatible con el metal» no basta; también importan las juntas, los adhesivos, los recubrimientos, la grasa, los plásticos y la electrónica.
• Repare con piezas aprobadas. Sustituya el cartucho, el juego de juntas, el conjunto piloto, la bobina, la junta plana o el silenciador especificados cuando el manual incluya el procedimiento y los criterios de inspección.
• Sustituya la válvula completa cuando sea necesario. Las válvulas miniatura selladas, los alojamientos dañados, el rayado profundo, los resaltes corroídos, los recubrimientos perdidos, las holguras inciertas y los fallos repetidos después de una intervención aprobada suelen justificar la sustitución.
• Escale las pruebas de un problema sistémico. La presencia de residuos similares en varias estaciones o colectores exige investigar aguas arriba antes de instalar válvulas nuevas.

La limpieza ultrasónica genérica, el lavado con disolventes agresivos, el bruñido, el pulido, el lapeado o la reaplicación de recubrimientos pueden modificar las holguras, retirar tratamientos superficiales, dañar elastómeros y eliminar la lubricación de fábrica. Que una válvula se mueva libremente en el banco no significa automáticamente que sea segura ni que cumpla las especificaciones de fugas y conmutación después de esa intervención.

Verifique el resultado con la misma función de válvula, presión, tensión, temperatura, tiempo de permanencia, disposición de escape y puntos de medición utilizados para documentar la avería. Incluya las fugas y ambos sentidos de conmutación cuando corresponda. Si la acción correctiva modifica el filtro, el secador, el lubricante o el diseño de la válvula, defina un intervalo de seguimiento que permita confirmar si el depósito reaparece.

¿Qué debe incluir un informe de fallos y una solicitud de oferta para la sustitución?

La hoja de diagnóstico de SMC separa las comprobaciones de la válvula, el piloto, el silenciador, la tubería, el regulador de caudal, el cilindro, la guía y el sensor dentro de un mismo circuito neumático básico (Diagnóstico básico de circuitos neumáticos de SMC, consultado en 2026). Un informe de fallos útil conserva ese contexto del sistema en lugar de enviar al proveedor una válvula sin identificar.

Incluya los siguientes datos:

• Máquina, circuito, estación del colector, fabricante de la válvula, código de modelo completo, número de serie o lote y fecha de instalación.
• Función de la válvula, estado normal, tipo de accionamiento, disposición de pilotaje, conector, tensión de la bobina, supresión y ciclo de trabajo.
• Presiones de alimentación, pilotaje, puerto de trabajo y escape durante el evento; temperatura del aire y condiciones ambientales pertinentes.
• Esquema de tratamiento del aire, grados de los elementos, punto de rocío a presión u otros resultados de ensayo, historial de purgas, estado del lubricador, identidad del lubricante y cambios recientes.
• Sentido del síntoma, estado de la orden, resultado del accionamiento manual, duración de la inactividad, registro del tiempo de respuesta, fugas observadas, frecuencia de repetición y población afectada.
• Fotografías previas a la limpieza, ubicación de los depósitos y los daños, muestras conservadas, estado de las juntas, residuos de los filtros y resultados de laboratorio, si se han obtenido.
• Cada cambio de diagnóstico, su marca de tiempo y el resultado. Separe la recuperación temporal del síntoma de la acción correctiva permanente.
• Envolvente exigida para la sustitución: disposición de puertos, caudal, presión, temperatura, fugas, tiempo de conmutación, calidad del fluido, interfaz eléctrica, homologaciones y protección ambiental.

Un código de válvula de sustitución cierra una orden de compra. Un registro de causas y pruebas evita que la misma vía de contaminación inutilice la siguiente válvula.

Para una secuencia de campo más amplia, consulte cómo diagnosticar una electroválvula neumática averiada. Cuando solicite una revisión de ingeniería, adjunte el circuito, las mediciones, las fotografías, el requisito de calidad del aire y el código completo de la válvula mediante la página de contacto.

Preguntas frecuentes sobre la adherencia del carrete: ¿qué debe comprobar el personal de mantenimiento?

ISO 8573-1 define 3 grupos de contaminantes del aire comprimido, pero la investigación de una válvula averiada también debe separar la orden eléctrica, la vía de pilotaje, el escape, la carga del actuador, las juntas, el lubricante y el estado mecánico. Estas respuestas mantienen la «adherencia» como un síntoma medido hasta que las pruebas respalden una causa concreta.

¿Puede una válvula neumática nueva presentar adherencia?

Sí. Una válvula nueva puede no conmutar debido a residuos de instalación, incompatibilidad de las juntas, lubricante incorrecto, corrosión durante el almacenamiento, montaje deformado, presión de pilotaje insuficiente, escape obstruido, tensión incorrecta o daños de fabricación. Compruebe los requisitos del circuito y del modelo antes de suponer que se trata de un rodaje normal. Conserve la válvula y las pruebas de contaminación para que el proveedor las revise.

¿Los residuos marrones demuestran que la válvula contiene barniz?

No. Los residuos marrones pueden contener aceite del compresor, aceite del lubricador, grasa degradada, aerosol de proceso, productos de corrosión, material de las juntas, residuos de limpieza o partículas retenidas en aceite. Un diagnóstico de barniz requiere una fuente orgánica verosímil, una vía de transporte coincidente, la ubicación documentada del depósito y pruebas analíticas o comparativas controladas adecuadas para decidir la acción correctiva.

¿Los ciclos repetidos pueden solucionar de forma permanente la adherencia de un carrete?

No de forma fiable. Los ciclos pueden redistribuir partículas, restablecer una película de lubricante, desgastar un depósito o superar temporalmente una fricción inicial más alta. Registre el número de ciclos y el cambio de respuesta, pero no considere la recuperación del síntoma como prueba de que se ha eliminado la causa. Repita el ensayo original después de un tiempo de permanencia definido e investigue la causa raíz.

¿Debe lavarse con disolvente una válvula neumática cuyo carrete se atasca?

Solo cuando el procedimiento exacto del fabricante autorice el disolvente y el método para ese código completo de válvula. Un disolvente no aprobado puede hinchar las juntas, disolver la grasa, atacar adhesivos o plásticos, retirar recubrimientos y arrastrar residuos hacia pasos más pequeños. Si la válvula está sellada o la holgura está dañada, una sustitución controlada suele ser más segura que una restauración improvisada.

¿Qué clase de calidad del aire evita todos los fallos por adherencia?

No existe una clase universal. ISO 8573-1 clasifica partículas, agua y aceite, pero los límites necesarios dependen de la válvula concreta, la etapa piloto, el proceso y el objetivo de fiabilidad. La calidad del aire tampoco corrige una tensión baja, un escape obstruido, un montaje incorrecto, juntas hinchadas, rayado ni una presión de pilotaje insuficiente. Especifique y verifique cada vía de fallo por separado.
