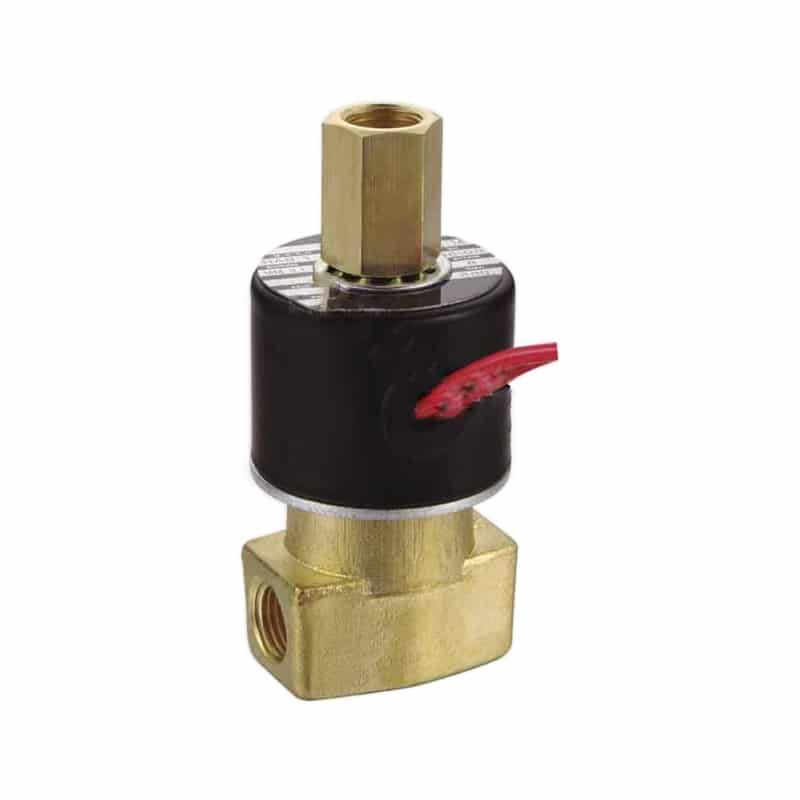

Los ingenieros suelen seleccionar las válvulas neumáticas en función de la presión nominal y el tamaño de los puertos, ignorando por completo coeficiente de caudal (Cv) que determinan el rendimiento real del sistema. Este descuido provoca una respuesta lenta de los actuadores, un suministro de energía inadecuado y la frustración de los operarios que se preguntan por qué su costoso equipo funciona mal.
El coeficiente de caudal (Cv) de la válvula determina directamente el rendimiento del sistema neumático al controlar el caudal de aire suministrado a los actuadores. Unos valores de Cv dimensionados correctamente aseguran una velocidad, potencia y eficiencia óptimas, evitando así cuellos de botella en el sistema. Comprender y aplicar los cálculos de Cv es esencial para alcanzar las especificaciones de rendimiento del diseño.
Ayer mismo recibí una llamada de Jennifer, ingeniera de diseño de una empresa de maquinaria de envasado de Michigan, cuya nueva línea de producción funcionaba 40% más despacio de lo especificado debido a unos coeficientes de caudal de las válvulas mal dimensionados.
Tabla de Contenido
- ¿Qué es el coeficiente de caudal de una válvula (Cv) y por qué es importante?
- ¿Cómo calcular el Cv necesario para un rendimiento óptimo del sistema?
- ¿Qué factores influyen más en los requisitos del CV?
- ¿Cuáles son las consecuencias de una selección incorrecta del CV?
¿Qué es el coeficiente de caudal de una válvula (Cv) y por qué es importante?
Comprender los fundamentos del Cv es crucial para el éxito del diseño de sistemas neumáticos.
El coeficiente de caudal de la válvula (Cv) representa el caudal en galones por minuto de agua a 60 °F que pasa a través de una válvula con una caída de presión de 1 PSI1, que sirve de norma universal para comparar la capacidad de caudal de las válvulas de distintos fabricantes y diseños. Esta medición estandarizada permite predecir con precisión el rendimiento del sistema.
Caudal Calculado (Q)
Resultado de la FórmulaEquivalencias de Válvulas
Conversiones Estándar- Q = Caudal
- Cv = Coeficiente de Caudal de Válvula
- ΔP = Caída de Presión (Entrada - Salida)
- SG = Gravedad Específica (Aire = 1.0)
Cv Definición y significado
El coeficiente de caudal proporciona un método normalizado para cuantificar la capacidad de la válvula:
Fundación Matemática
, donde Q es el caudal, SG es el peso específico y ΔP es la pérdida de carga. Para aplicaciones de aire comprimido, utilizamos cálculos modificados que tienen en cuenta los efectos de la compresibilidad del gas2.
Aplicación práctica
Los valores más altos de Cv indican una mayor capacidad de flujo3, El sobredimensionamiento genera costes innecesarios y posibles problemas de control. Sin embargo, el sobredimensionamiento genera costes innecesarios y posibles problemas de control.
Impacto del sistema
El Cv afecta directamente:
- Velocidades de extensión/retracción del actuador
- Tiempo de respuesta del sistema
- Eficiencia energética
- Productividad global
Cv frente a los métodos tradicionales de dimensionamiento
| Método de dimensionamiento | Precisión | Facilidad de aplicación | Predicción del rendimiento |
|---|---|---|---|
| Sólo tamaño de puerto | Pobre | Muy fácil | Poco fiable |
| Presión nominal | Feria | Fácil | Limitado |
| Cálculo del Cv | Excelente | Moderado | Preciso |
| Pruebas de caudal | Perfecto | Difícil | Preciso |
¿Cómo calcular el Cv necesario para un rendimiento óptimo del sistema?
Un cálculo adecuado del Cv garantiza la selección óptima de la válvula para aplicaciones específicas.
El cálculo del Cv necesario implica determinar las demandas de caudal del actuador, tener en cuenta las condiciones de presión del sistema y aplicar factores de seguridad para garantizar un rendimiento adecuado en condiciones de funcionamiento variables. Nuestra probada metodología de cálculo elimina las conjeturas y garantiza unos resultados fiables.
Método de Cálculo de Cv Bepto
En Bepto, hemos desarrollado un enfoque sistemático para la determinación precisa del Cv:
Paso 1: Requisitos de caudal del actuador
Calcule el volumen de aire necesario para la velocidad deseada del actuador:
Paso 2: Análisis de las condiciones de presión
Tenga en cuenta las condiciones de presión del sistema:
- Presión de alimentación disponible en la entrada de la válvula
- Presión necesaria en el actuador para una fuerza adecuada
- Pérdida de carga a través de los componentes aguas abajo
Paso 3: Aplicación del factor de seguridad
Aplique los factores de seguridad adecuados:
- Aplicaciones estándar: 1,25 veces el Cv calculado
- Aplicaciones críticas: 1,5 veces el Cv calculado
- Condiciones de carga variable: 1,75x Cv calculado
Ejemplo práctico de cálculo
Para un cilindro de 4 pulgadas de diámetro × 12 pulgadas de carrera que funciona a 30 ciclos/minuto:
| Parámetro | Valor | Cálculo |
|---|---|---|
| Volumen del cilindro | 151 pulgadas cúbicas | |
| Caudal requerido | 9.060 pulgadas cúbicas/min | 151 × 30 × 2 |
| SCFM en condiciones estándar | 5,25 SCFM | 9,060 ÷ 1,728 |
| Cv requerido (sistema de 90 PSI) | 0.85 | Utilizar la fórmula del aire comprimido |
| Cv recomendado con factor de seguridad | 1.1 | 0.85 × 1.25 |
Jennifer, de Michigan, descubrió que su selección original de válvulas tenía un Cv de sólo 0,4, lo que explicaba el bajo rendimiento de su sistema. Le proporcionamos válvulas Bepto con un Cv de 1,2 y su línea alcanzó inmediatamente las especificaciones de diseño.
¿Qué factores influyen más en los requisitos del CV?
Múltiples variables del sistema afectan a la selección óptima del Cv más allá de los cálculos básicos de caudal. ⚡
La presión de funcionamiento, las variaciones de temperatura, las restricciones aguas abajo y los requisitos del ciclo de trabajo influyen significativamente en las necesidades de Cv, por lo que a menudo se requieren coeficientes de caudal 25-50% superiores a los que sugieren los cálculos básicos. Comprender estos factores evita costosos errores de infradimensionamiento.
Factores críticos que influyen
Variaciones de la presión del sistema
Las presiones de funcionamiento más bajas requieren un Cv proporcionalmente más alto para mantener el rendimiento4. Las fluctuaciones de la presión de suministro repercuten directamente en los valores de Cv requeridos.
Efectos de la temperatura
Las temperaturas frías aumentan la densidad del aire, lo que requiere valores de Cv más elevados5. Las condiciones de calor reducen la densidad pero pueden afectar a las características de rendimiento de la válvula.
Restricciones aguas abajo
Los racores, mangueras y otros componentes crean caídas de presión que deben compensarse mediante la selección de un Cv de válvula más alto.
Factores de ajuste del Cv
| Condición | Multiplicador Cv | Impacto típico |
|---|---|---|
| Presión de suministro variable | 1.3x | Moderado |
| Mangueras largas (>20 pies) | 1.4x | Significativo |
| Accesorios múltiples | 1.2x | Moderado |
| Temperaturas extremas | 1.25x | Moderado |
| Alto ciclo de trabajo (>80%) | 1.5x | Alta |
Consideraciones avanzadas
Aplicaciones de cilindros sin vástago
Cilindros sin vástago suelen requerir valores de Cv 20-30% más elevados debido a sus exclusivas disposiciones de sellado y a las mayores longitudes de carrera. Nuestros paquetes de válvulas cilíndricas sin vástago Bepto tienen en cuenta estos requisitos.
Sistemas multiactuador
Los sistemas que operan con varios actuadores simultáneamente necesitan un análisis cuidadoso del Cv para evitar la falta de caudal durante los periodos de máxima demanda.
Carga dinámica
Las cargas variables requieren valores de Cv más elevados para mantener velocidades constantes en condiciones cambiantes.
¿Cuáles son las consecuencias de una selección incorrecta del CV?
Una selección incorrecta del Cv crea problemas de rendimiento y costes en cascada en todos los sistemas neumáticos. ⚠️
Los valores de Cv por debajo de lo normal provocan una respuesta lenta del actuador, una reducción de la fuerza de salida y un aumento del consumo de energía, mientras que un Cv por encima de lo normal crea dificultades de control, un consumo excesivo de aire y costes innecesarios. Ambos extremos comprometen el rendimiento y la rentabilidad del sistema.
Cv subdimensionado Consecuencias
Degradación del rendimiento
Se crea una capacidad de flujo insuficiente:
- Velocidades lentas de los actuadores que reducen la productividad
- Entrega de fuerza inadecuada bajo carga
- Funcionamiento incoherente con variaciones de presión
- Caída del sistema e inestabilidad
Impacto económico
Las válvulas subdimensionadas cuestan dinero:
- Tiempo de producción perdido
- Mayor consumo de energía
- Desgaste prematuro de los componentes
- Insatisfacción del cliente
Problemas de Cv sobredimensionado
Cuestiones de control
Causas de una capacidad de flujo excesiva:
- Control de velocidad difícil
- Movimiento irregular del actuador
- Aumento de la carga de choque
- Reducción de la estabilidad del sistema
Implicaciones económicas
El sobredimensionamiento desperdicia recursos a través de:
- Mayor coste inicial de la válvula
- Consumo excesivo de aire
- Compresores sobredimensionados
- Complejidad innecesaria del sistema
Análisis del impacto en el mundo real
| Selección de CV | Velocidad Rendimiento | Eficiencia energética | Control de calidad | Impacto del coste total |
|---|---|---|---|---|
| 50% De tamaño reducido | 60% de Diseño | 140% de Óptima | Pobre | +45% Coste de explotación |
| Tamaño adecuado | 100% de Diseño | 100% Línea de base | Excelente | Línea de base |
| 50% De gran tamaño | 95% de Diseño | 125% de Óptima | Feria | +20% Coste de explotación |
David, jefe de mantenimiento de una planta de automoción de Texas, descubrió que los problemas crónicos de velocidad de su línea de producción se debían a válvulas con valores de Cv 60% por debajo de los requisitos. Tras cambiar a válvulas Bepto del tamaño adecuado, su línea alcanzó las velocidades de diseño y redujo el consumo de aire en 25%.
Conclusión
La selección adecuada del Cv de la válvula es fundamental para el éxito del sistema neumático, ya que influye directamente en el rendimiento, la eficiencia y la rentabilidad, al tiempo que requiere un cálculo sistemático y una cuidadosa consideración de las condiciones de funcionamiento.
Preguntas frecuentes sobre el coeficiente de caudal de la válvula (Cv)
P: ¿Es siempre mejor un Cv más alto para la selección de válvulas neumáticas?
R: No, un Cv mayor no siempre es mejor. Mientras que un Cv demasiado pequeño limita el rendimiento, un Cv demasiado grande crea dificultades de control, aumenta los costes y desperdicia aire comprimido. La selección óptima del Cv corresponde a los requisitos del sistema con los factores de seguridad adecuados.
P: ¿Qué relación hay entre el Cv y el tamaño del orificio de la válvula en aplicaciones neumáticas?
R: El tamaño del puerto indica las dimensiones físicas de la conexión, mientras que el Cv mide la capacidad real de caudal. Dos válvulas con tamaños de puerto idénticos pueden tener valores de Cv drásticamente diferentes debido a diferencias de diseño interno. Especifique siempre los requisitos de Cv en lugar de basarse únicamente en el tamaño del puerto.
P: ¿Se puede convertir entre diferentes normas de coeficiente de caudal (Cv, Kv, Av)?
R: Sí, existen fórmulas de conversión entre normas. Kv (métrico) = 0,857 × Cv, y Av (métrico) = 24 × Cv. No obstante, asegúrese de que utiliza la fórmula correcta para las condiciones específicas de su aplicación, especialmente con gases compresibles como el aire comprimido.
P: ¿Con qué frecuencia deben recalcularse los requisitos de Cv para los sistemas existentes?
R: Recalcule los requisitos de Cv siempre que las condiciones del sistema cambien significativamente, como modificaciones de presión, sustituciones de actuadores o aumentos del ciclo de trabajo. Las revisiones anuales ayudan a identificar oportunidades de optimización del rendimiento y evitan que la degradación gradual pase desapercibida.
P: ¿Proporcionan las válvulas Bepto datos de Cv para todos los modelos de válvulas neumáticas?
R: Sí, todas las válvulas neumáticas Bepto incluyen especificaciones detalladas de Cv en todos los rangos de presión de funcionamiento. Nuestras hojas de datos técnicos proporcionan valores de Cv calculados y probados, lo que permite un diseño preciso del sistema y predicciones de rendimiento fiables para obtener resultados óptimos.
-
