בחירת ההספק המתאים לסלילי סולנואיד חסכוניים באנרגיה

סליל שסתום הסולנואיד מתחמם יתר על המידה. עומס החום בלוח הבקרה גבוה מהצפוי על פי החישוב התרמי. כרטיס הפלט של ה-PLC מפעיל את מנגנון ההגנה מפני זרם יתר בעת הפעלה בו-זמנית של השסתומים. או — הבעיה ההפוכה — הסליל בעל ההספק הנמוך שנקבע לאחרונה אינו מצליח להזיז את תריס השסתום באופן אמין בקצה התחתון של טווח מתח האספקה. כל אחד ממצבי הכשל הללו נובע מאותה סיבה שורשית: הספק הסליל הסולנואידי נבחר מתוך הרגל, ברירת מחדל בקטלוג, או העתקה והדבקה מפרויקט קודם, ולא על סמך חישוב בהתאם לדרישות בפועל של היישום. מדריך זה מספק לך את המסגרת המלאה לבחירה נכונה של הספק הסליל — תוך איזון בין כוח המשיכה, כוח ההחזקה, פיזור החום, תאימות מערכת הבקרה ועלות האנרגיה בהחלטה אחת קוהרנטית לגבי המפרט. 🎯

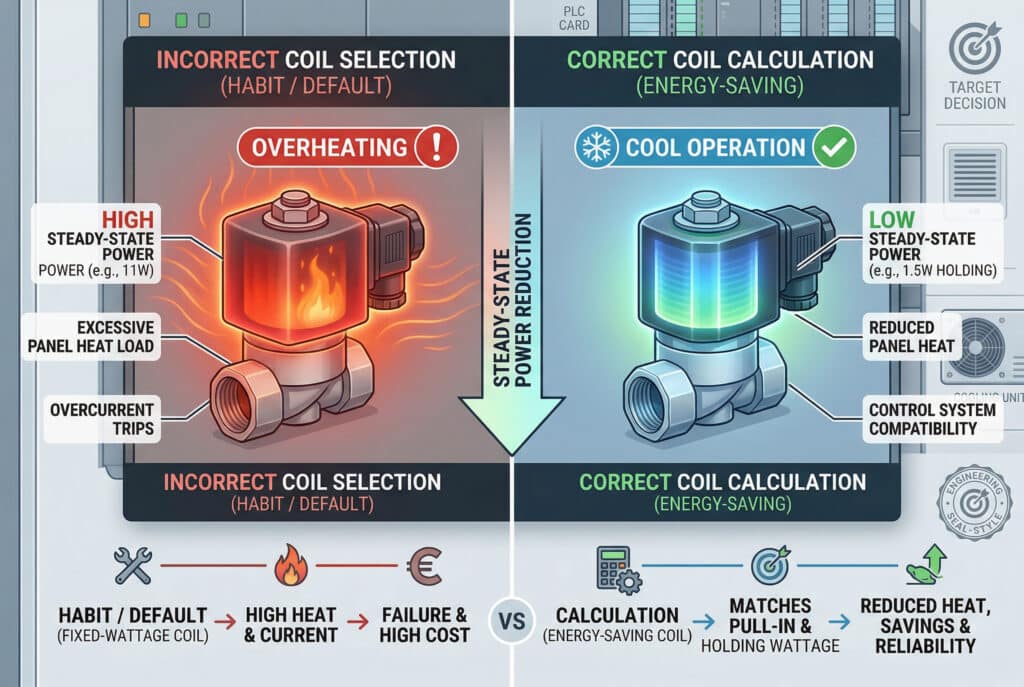

בחירת הספק הסליל הסולנואידי מחייבת התאמה בין שתי דרישות הספק נפרדות: הספק ההפעלה — ההספק הדרוש ליצירת כוח מגנטי מספיק כדי להזיז את תריס השסתום ממצב מנוחה כנגד כוחות הקפיץ והחיכוך — והספק ההחזקה — ההספק המופחת הדרוש לשמירת התריס במצבו המוזז כנגד כוח החזרה של הקפיץ בלבד. סלילים חסכוניים באנרגיה משתמשים במעגלי הפחתת הספק אלקטרוניים כדי להפעיל הספק מלא במהלך המשיכה ולהפחית אותו אוטומטית להספק החזקה לאחר מכן, ובכך מקטינים את צריכת החשמל במצב יציב ב-50–85% בהשוואה לסלילים קונבנציונליים בעלי הספק קבוע.

קחו לדוגמה את אינגריד הופמן, מהנדסת תכנון חשמל בחברה לייצור מכונות כלים בשטוטגרט, גרמניה. בלוח הבקרה של מרכז העיבוד שלה היו 48 שסתומים סולנואידים, שכולם צוידו בסלילים קונבנציונליים בהספק 11 וואט — התקן המפעל מהדור הקודם של המכונות. ניתוח תרמי שביצעה הראה כי עומס החום בלוח, הנובע מפיזור החום של הסלילים בלבד, עמד על 528 וואט ברציפות, מה שדרש שימוש במזגן בעל הספק גבוה מהנדרש. בדיקת הסלילים העלתה כי 38 מתוך 48 השסתומים בילו יותר מ-80% מזמן המחזור שלהם במצב של החזקת מתח. החלפת 38 הסלילים הללו בסלילים חסכוניים באנרגיה של 11 וואט למשיכה ו-1.5 וואט להחזקה הפחיתה את עומס החום במצב יציב בלוח מ-528 וואט ל-147 וואט — הפחתה של 72%. גודל המזגן הוקטן, מה שחסך 340 אירו בשנה באנרגיה לקירור בלבד, ועלות שדרוג הסלילים הוחזרה תוך 14 חודשים. 🔧

תוכן עניינים

• מהי הפיזיקה העומדת בבסיס דרישות כוח המשיכה וכוח ההחזקה של סולנואיד?
• כיצד פועלים מעגלי סליל חסכוניים באנרגיה ואילו יחסי הספק קיימים?
• כיצד מחשבים את הספק ההפעלה וההספק הנדרש ליישום שלכם?
• כיצד משפיעים תאימות מערכת הבקרה והסביבה החשמלית על בחירת הספק הסליל?

מהי הפיזיקה העומדת בבסיס דרישות כוח המשיכה וכוח ההחזקה של סולנואיד?

ההבנה מדוע נדרשים רמות הספק שונות עבור האצה והחזקה — ומדוע ההבדל הזה כה גדול — היא הבסיס לבחירה נכונה של ההספק. הפיזיקה של העניין פשוטה ומכתיבה באופן ישיר את נתוני המפרט. ⚙️

סליל סולנואיד חייב לייצר כוח מגנטי מספיק כדי להתגבר על החיכוך הסטטי של תריס השסתום, על הכוח המוקדם של הקפיץ ועל כל כוח הפרש הלחץ במהלך המשיכה — כוח משולב שהוא גבוה פי 3 עד 8 מכוח החזרה של הקפיץ לבדו, שיש להתגבר עליו במהלך מצב ההחזקה. יחס כוחות זה מהווה את הבסיס הפיזיקלי להפחתת ההספק המשמעותית שמשיגים סלילים חסכוניים באנרגיה במצב ההחזקה.

משוואת הכוח המגנטי

הכוח שנוצר על ידי סולנואיד הוא:

$F_{mag} = \frac{B^2 \times A_{core}}{2 \times \mu_0} = \frac{\mu_0 \times N^2 \times I^2 \times A_{core}}{2 \times g^2}$

איפה:

• $F_{mag}$ = כוח מגנטי (N)
• $B$ = צפיפות השטף המגנטי¹ (T)
• $A_{core}$ = שטח החתך של הליבה המגנטית (מ"ר)
• $\mu_0$ = חדירות המרחב החופשי² (4π × 10⁻⁷ H/m)
• $N$ = מספר סיבובי הסליל
• $I$ = זרם הסליל (A)
• $g$ = מרווח אוויר בין הארמטורה לליבה (מ')

הקשר המכריע הוא התלות ההפוכה בריבוע המרווח האווירי $g$. כאשר המנוף נמצא במרחק המרבי מהליבה (מצב משיכה), מרווח האוויר גדול והכוח המגנטי נמצא במינימום. ככל שהמנוף נע לעבר הליבה (תזוזת הסליל), מרווח האוויר מצטמצם והכוח המגנטי גדל באופן דרמטי — ומגיע לשיאו כאשר המנוף מונח במלואו (מצב החזקה).

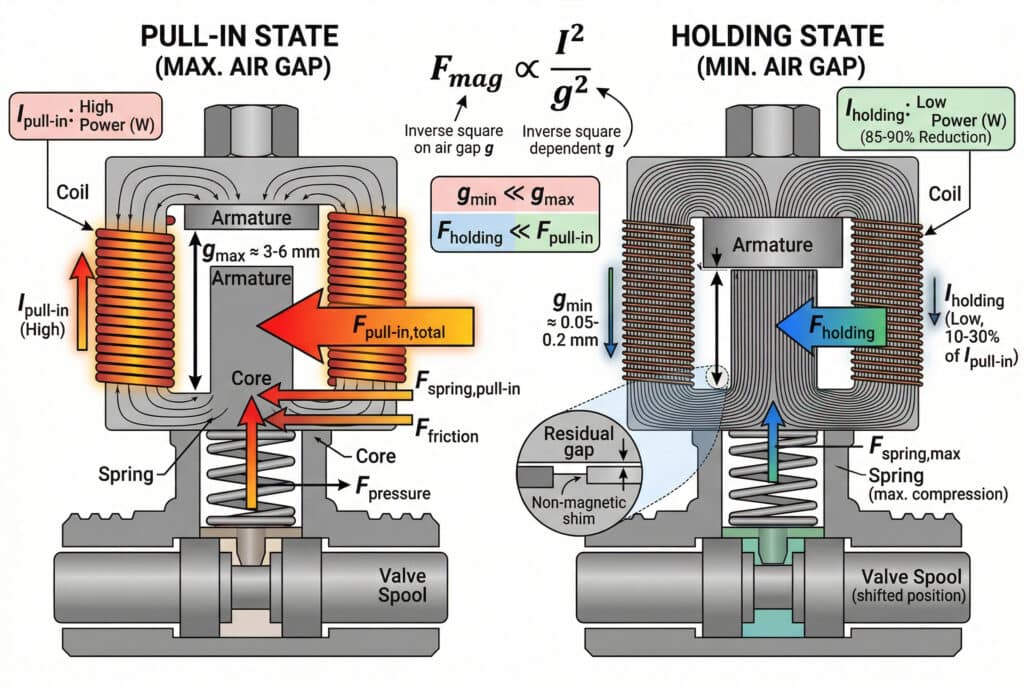

אפקט מרווח האוויר: מדוע שמירה על מצב המתנה דורשת פחות אנרגיה

במצב הכניסה (מרווח אוויר מרבי) $g_{max}$):

$F_{pull-in} \propto \frac{I^2}{g_{max}^2}$

במצב המתנה (מרווח אוויר מינימלי) $g_{min}$ ≈ 0, (הארמטורה מותקנת):

$F_{holding} ∝ \frac{I^2}{g_{min}^2}$

מאז $g_{min} ≪ g_{max}$, כוח המגנטיות במצב ההחזקה גבוה באופן משמעותי מאשר במצב ההפעלה, באותו זרם. משמעות הדבר היא שברגע שהסליל זז והארמטורה התיישבה במקומה, ניתן להפחית את הזרם (ולפיכך גם את ההספק) באופן משמעותי, תוך שמירה על כוח מספיק כדי להחזיק את הסליל כנגד כוח ההחזרה של הקפיץ.

במקרה של שסתום סולנואיד תעשייתי טיפוסי:

• מרווח אוויר בעת הכניסה: $g_{max}$ כ-3–6 מ"מ
• מרווח אוויר בעת החזקה: $g_{min}$ ≈ 0.05–0.2 מ"מ (מרווח שיורי עקב שימוש במרווח לא מגנטי)
• יחס הכוח (אחיזה/משיכה באותו זרם): 225–14,400×

יחס הכוח העצום הזה מאפשר להפחית את זרם ההחזקה ל-10–30% מזרם המשיכה, תוך שמירה על כוח החזקה מספק — הבסיס הפיזיקלי להפחתת צריכת החשמל ב-85–90% במצב ההחזקה. 🔒

שלושת הכוחות שיש להתגבר עליהם בעת הכניסה

כוח 1: עומס קפיץ ($F_{אביב}$)

קפיץ ההחזרה בשסתום חד-יציב נדחס במצב המופעל ונמתח במצב המנוחה. כוח הקפיץ בעת הפעלה הוא כוח הטעינה המוקדמת — הכוח הדרוש כדי להתחיל לדחוס את הקפיץ:

$F_{קפיץ,משיכה} = k_{קפיץ} × x_{טעינה מוקדמת}$

ערכים אופייניים: 5–25 N עבור תריסי שסתומים תעשייתיים סטנדרטיים.

כוח 2: חיכוך סטטי ($F_{חיכוך}$)

הסליל חייב להתגבר על החיכוך הסטטי עם נתיב השסתום לפני שהוא מתחיל לנוע. החיכוך הסטטי גבוה משמעותית מהחיכוך הקינטי — כוח ההתנתקות יכול להיות פי 2–4 מכוח החיכוך במהלך התנועה:

$F_{חיכוך} = \mu_{סטטי} \times F_{נורמלי}$

זהו מרכיב הכוח הרגיש ביותר לזיהום, להתנפחות האטם ולטמפרטורה — והסיבה העיקרית לכך שדרישות כוח המשיכה הולכות וגדלות ככל שהשסתומים מתיישנים.

כוח 3: כוח הפרש הלחצים ($F_{לחץ}$)

בברזים שבהם לחץ האספקה פועל על שטח לא מאוזן של המנגנון, הפרש הלחצים יוצר כוח המסייע לתנועת המנגנון או מתנגד לה, בהתאם לתכנון הברז:

$F_{לחץ} = \Delta P \times A_{לא מאוזן}$

במקרה של עיצובים מאוזנים של סליל (רוב השסתומים התעשייתיים המודרניים), $F_{לחץ}$ ≈ 0. בתכנונים לא מאוזנים, כוח זה עלול להיות משמעותי בלחצי אספקה גבוהים.

הכוח הכולל הנדרש למשיכה

$F_{משיכה,סה"כ} = F_{קפיץ,משיכה} + F_{חיכוך} + F_{לחץ} + SF_{מרווח}$

איפה $SF_{margin}$ הוא מקדם בטיחות של פי 1.5–2.0, כדי להתחשב בתנודות מתח, בהשפעות הטמפרטורה ובהתיישנות הרכיבים.

הדרישה הכוללת לכוח אחיזה

במצב ההחזקה, החיכוך הסטטי מתבטל (הסליל נע), כוח הקפיץ נמצא בדחיסה מקסימלית, והמרווח האווירי נמצא במינימום:

$F_{holding,required} = F_{spring,max} = k_{spring} \times (x_{preload} + x_{stroke})$

מאז $F_{holding,required} ≤ F_{pull-in,total}$ וכיוון שכוח המגנטי במרווח אוויר מינימלי גבוה באופן משמעותי ביחס לזרם יחידתי, ניתן להפחית את זרם ההחזקה ל-10–30% מזרם המשיכה. ⚠️

כיצד פועלים מעגלי סליל חסכוניים באנרגיה ואילו יחסי הספק קיימים?

הפיזיקה קובעת כי שמירה על מצב דורשת הרבה פחות אנרגיה מאשר הפעלה. מעגלי סליל חסכוניים באנרגיה מיישמים הפחתה זו באופן אלקטרוני — והבנת אופן פעולתם חיונית לבחירת הסוג המתאים למערכת הבקרה וליישום שלכם. 🔍

סלילים חסכוניים באנרגיה משתמשים באחת משלוש שיטות מעגלים אלקטרוניים — מעגלי "פיק-אנד-הולד", PWM (אפנון רוחב פולס)³ הפחתה, או המרה מ-AC ל-DC באמצעות מיישר זרם — כדי להפעיל את ההספק המלא בשלב ההפעלה (בדרך כלל 20–100 מילי-שניות) ולאחר מכן להפחית אותו אוטומטית להספק שמירה למשך שארית תקופת ההפעלה. יחס ההפחתה נע בין 3:1 ל-10:1, בהתאם לתכנון המעגל ולסוג השסתום.

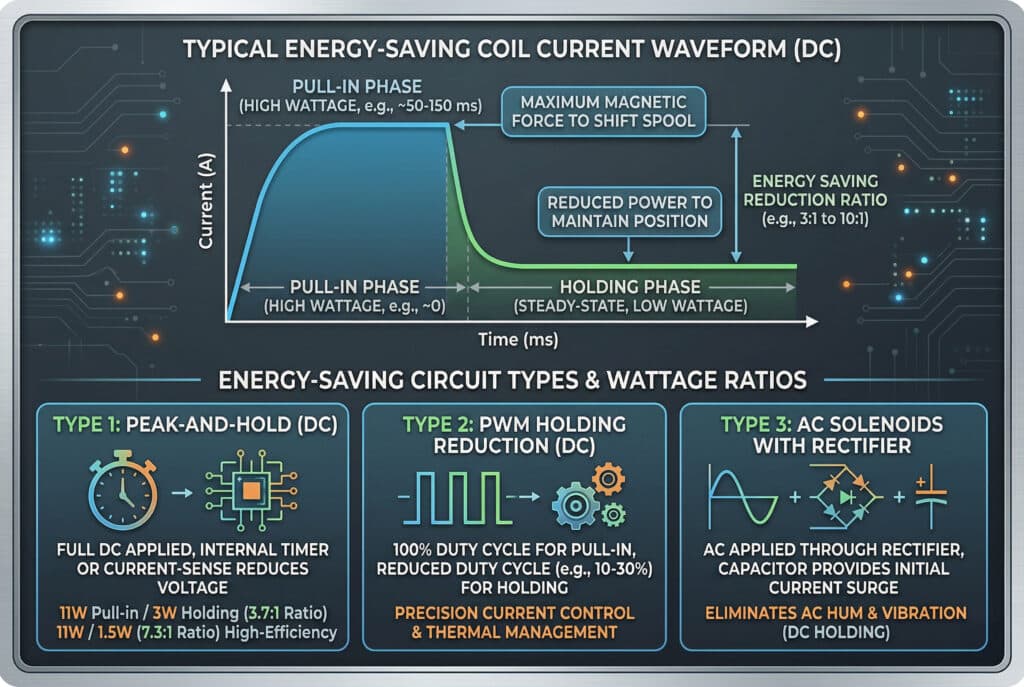

[תמונה של צורת גל זרם בשיטת "פיק-אנד-הולד"]

סוג מעגל 1: Peak-and-Hold (הפחתת הספק אלקטרוני)

העיצוב הנפוץ ביותר של סליל חסכוני באנרגיה עבור סולנואידים בזרם ישר:

1. שלב המשיכה: מתח DC מלא מוחל על הסליל — זרם מלא זורם, ויוצר כוח מגנטי מרבי
2. מעבר: טיימר פנימי או מעגל לחישת זרם מזהה את התיישבות הארמטורה (ירידה בזרם עם עליית ההשראות כאשר מרווח האוויר נסגר)
3. שלב החזקה: הרכיבים האלקטרוניים הפנימיים מורידים את המתח לסליל (בדרך כלל באמצעות PWM או מיתוג התנגדות סדרתית) — הזרם יורד לרמת החזקה

עיתוי המעבר: טיימר קבוע (בדרך כלל 50–150 מילי-שניות לאחר ההפעלה) או חישת זרם אדפטיבית (המזהה את דפוס הזרם של התיישבות הארמטורה). חישת הזרם אמינה יותר בתנאי מתח וטמפרטורה משתנים.

יחסי הספק זמינים:

• 11 וואט בהפעלה / 3 וואט במצב המתנה (יחס של 3.7:1) — חיסכון באנרגיה סטנדרטי
• 11 וואט בהפעלה / 1.5 וואט במצב יציב (יחס של 7.3:1) — יעילות גבוהה
• 6 וואט להפעלה / 1 וואט להפעלה רציפה (יחס 6:1) — סדרת מוצרי צריכת חשמל נמוכה
• 4 וואט בהפעלה / 0.5 וואט במצב המתנה (יחס של 8:1) — סדרת מוצרים בצריכת חשמל נמוכה במיוחד

סוג מעגל 2: הפחתת החזקה באמצעות PWM

דומה לשיטת "פיק-אנד-הולד", אך משתמשת במודולציית רוחב פולס כדי לשלוט בזרם ההחזקה ברמת דיוק גבוהה יותר:

1. שלב הכניסה: מחזור פעולה של 100% — הספק מלא
2. שלב החזקה: מחזור פעולה מופחת (בדרך כלל 10–30%) — הזרם הממוצע מופחת באופן יחסי

מעגלי PWM מספקים בקרה מדויקת יותר על זרם ההחזקה וניהול תרמי טוב יותר בהשוואה למעגלי הפחתת מתח פשוטים. הם מהווים את הפתרון המועדף ליישומים בעלי מחזורי פעולה רבים, שבהם המעבר בין מצב ההפעלה למצב ההחזקה מתרחש בתדירות גבוהה.

מעגל מסוג 3: סולנואידים לזרם חילופין עם מיישר זרם וקבל

במערכות המופעלות באמצעות זרם חילופין, סלילים חסכוניים באנרגיה משתמשים במעגל מיישר-קבל:

1. שלב המשיכה: מתח זרם חילופין (AC) מועבר דרך מיישר זרם — הקבל מספק זרם התנעה גבוה ליצירת כוח המשיכה
2. שלב החזקה: הקבל מפורק; זרם החזקה ישר המופק מזרם חילופין מיושר ברמה מופחתת

תכנון זה ייעודי לסולנואידים הפועלים בזרם חילופין (AC) ומציע יתרון נוסף: הוא מבטל את הזמזום והרטט האופייניים לסולנואידים קונבנציונליים הפועלים בזרם חילופין — מכיוון שזרם ההחזקה הוא זרם ישר (DC) ולא זרם חילופין (AC).

סוגי סלילים חסכוניים באנרגיה: השוואה

סוג המעגל	סוג המתח	משך הזמן עד לכניסה	הפחתת אחזקות	היישום הטוב ביותר
"Peak-and-hold" (טיימר)	DC	קבוע: 50–150 מילי-שניות	70–85%	תעשייתי סטנדרטי
Peak-and-hold (חישת זרם)	DC	אדפטיבי	70–85%	מערכות בלחץ משתנה
חברת PWM	DC	קבוע או אדפטיבי	75–90%	מחזור גבוה, דיוק
מיישר-קבל	מיזוג אוויר	תוקן (פריקת קבל)	60–75%	מערכות מיזוג אוויר, הפחתת רעש
קבוע קונבנציונלי	זרם ישר או זרם חילופין	לא רלוונטי (ללא הפחתה)	0%	קו בסיס להשוואה

ההשפעה של הפחתת ההספק: חישוב ברמת המערכת

לפנל בעל 48 שסתומים של אינגריד בשטוטגרט:

לפני כן (סלילים קונבנציונליים בהספק 11 וואט):
$P_{total,holding} = 48 × 11 וואט = 528 וואט \text{ ברציפות}$

לאחר (הפעלה של 11 וואט / צריכת חשמל במצב המתנה של 1.5 וואט, החלפת 38 שסתומים):

במהלך שלב הכניסה (ממוצע של 80 מילי-שניות למחזור, מחזור אחד כל 5 שניות = מחזור פעולה של 1.6%):
$P_{pull-in,contribution} = 38 × 11 וואט × 0.016 = 6.7 וואט$

במהלך ההחזקה (מחזור פעולה של 98.4%):
$P_{holding,contribution} = 38 × 1.5W × 0.984 = 56.1W$

10 סלילים קונבנציונליים שנותרו:
$P_{קונבנציונלי} = 10 × 11 וואט = 110 וואט$

סה"כ לאחר: 6.7 + 56.1 + 110 = 172.8 וואט (לעומת 528 וואט לפני כן — הפחתה של 671 TP3T) ✅

כיצד מחשבים את הספק ההפעלה וההספק הנדרש ליישום שלכם?

בחירת ההספק הנכון מחייבת לוודא כי הן כוח המשיכה והן כוח ההחזקה מספיקים בכל טווח תנאי ההפעלה — כולל מתח אספקה מינימלי, טמפרטורת הפעלה מקסימלית והתיישנות השסתום בתרחיש הגרוע ביותר. 💪

הספק ההפעלה הנכון הוא ההספק המינימלי הדרוש ליצירת כוח מגנטי מספיק כדי להזיז את תריס השסתום במתח האספקה המינימלי הצפוי ובטמפרטורת ההפעלה המקסימלית הצפויה, עם מקדם בטיחות של לפחות 1.5×. הספק ההחזקה הנכון הוא ההספק המינימלי הדרוש לשמירת התריס במצב המוזז במתח המינימלי ובטמפרטורה המקסימלית, עם מקדם בטיחות של לפחות 2×.

שלב 1: קביעת מתח האספקה המינימלי

מתח האספקה במסופי הסליל נמוך תמיד ממתח האספקה הנקוב, בשל:

• ירידת מתח בכבל: $\Delta V_{cable} = I_{coil} \times R_{cable}$
• ירידת מתח ביציאת ה-PLC: בדרך כלל 1–3 וולט עבור יציאות טרנזיסטור
• טווח מתח אספקה: ספקי מתח תעשייתיים של 24 וולט DC הם בדרך כלל ±10% (21.6–26.4 וולט)

חישוב מתח מינימלי לסליל:

$V_{סליל,מינימום} = V_{אספקה,מינימום} – \Delta V_{כבל} – \Delta V_{פלט PLC}$

$V_{coil,min} = (24 × 0.9) – (I_{coil} × R_{cable}) – 2V$

עבור מערכת 24 וולט DC עם אורך כבל של 50 מטר (חוט 0.5 מ"מ², R = 0.036 Ω/מטר × 2 = 3.6 Ω סה"כ):

$\Delta V_{cable} = 0.46A \times 3.6\Omega = 1.66V$

$V_{coil,min} = 21.6 – 1.66 – 2 = 17.9 וולט$

זהו 74.6% של מתח נומינלי 24 וולט — ירידה משמעותית שיש לקחת בחשבון בחישוב כוח המשיכה.

שלב 2: חישוב כוח המשיכה במתח מינימלי

כוח המגנטי פרופורציונלי לריבוע הזרם, והזרם פרופורציונלי באופן ליניארי למתח (במקרה של סליל התנגדות):

$F_{pull-in,min} = F_{pull-in,rated} \times \left(\frac{V_{coil,min}}{V_{rated}}\right)^2$

$F_{pull-in,min} = F_{pull-in,rated} \times \left(\frac{17.9}{24}\right)^2 = F_{pull-in,rated} \times 0.557$

במתח מינימלי, כוח המשיכה הוא רק 55.7% מכוח המשיכה הנקוב. זו הסיבה שגורם הבטיחות בכוח המשיכה חייב להיות לפחות 1.5× — וזו הסיבה שסלילים בעלי הספק נמוך אינם מצליחים להפעיל את השסתומים באופן אמין בקצה התחתון של טווח המתח.

שלב 3: התחשבות בהשפעות הטמפרטורה על התנגדות הסליל

התנגדות סליל הנחושת עולה עם עליית הטמפרטורה:

$R_T = R_{20°C} \times [1 + \alpha_{Cu} \times (T – 20°C)]$

איפה $\alpha_{Cu}$ = 0.00393 /°C עבור נחושת.

בטמפרטורת פעולה של 80°C (נפוצה בלוח בקרה חם):

$R_{80°C} = R_{20°C} \times [1 + 0.00393 \times (80 – 20)] = R_{20°C} \times 1.236$

התנגדות הסליל עולה ב-23.6% בטמפרטורה של 80°C — הזרם יורד באותו שיעור, וכוח המשיכה יורד לפי ריבוע יחס הזרם:

$F_{pull-in,80°C} = F_{pull-in,20°C} \times \left(\frac{1}{1.236}\right)^2 = F_{pull-in,20°C} \times 0.655$

כוח המשיכה המשולב בתנאי התרחיש הגרוע ביותר (מתח מינימלי + טמפרטורה מקסימלית):

$F_{pull-in,worst} = F_{pull-in,rated} × 0.557 × 0.655 = F_{pull-in,rated} × 0.365$

בתנאי התרחיש הגרוע ביותר, כוח המשיכה הוא 36.5% בלבד מהכוח הנקוב. סליל שכוח המשיכה הנקוב שלו הוא פי 1.5 בלבד מכוח ההזזה הנדרש של הסליל, לא יעמוד בתנאים אלה. יש לבחור סליל שכוח המשיכה הנקוב שלו הוא לפחות:

$F_{coil,rated} \geq \frac{F_{spool,required}}{0.365} = 2.74 \times F_{spool,required}$

זו הסיבה שיצרנים מציינים מתח הפעלה מינימלי (בדרך כלל 85% מהמתח הנקוב) וטמפרטורת סביבה מקסימלית — גבולות אלה מגדירים את תנאי הפעולה האמינה. ⚠️

שלב 4: בדוק אם הספק החשמלי מספיק

אימות כוח ההחזקה מתבצע באותה שיטה, אך תוך ניצול הגיאומטריה הנוחה של מרווח האוויר:

$F_{holding,min} = F_{holding,rated} \times \left(\frac{V_{coil,min}}{V_{rated}}\right)^2 \times \frac{1}{1.236}$

מכיוון שכוח ההחזקה במרווח אוויר מינימלי גבוה באופן משמעותי ביחס לזרם יחיד בהשוואה לכוח המשיכה, אפילו בתנאי מתח וטמפרטורה קיצוניים, כוח ההחזקה נותר בדרך כלל גבוה פי 5–15 מכוח החזרה הנדרש של הקפיץ. לפיכך, ניתן להשיג בקלות מקדם בטיחות של פי 2 בהספק ההחזקה באמצעות עיצובים סטנדרטיים של סלילים חסכוניים באנרגיה.

טבלת התייחסות לבחירת הספק

גודל גוף השסתום	כוח הזזת הסליל	הספק מינימלי (24 וולט DC)	סליל מומלץ	הספק חשמלי
ISO 1 (G1/8)	4–6 N	3.5 וואט	6 וואט, הפעלה באמצעות משיכה	1.0 וואט
ISO 1 (G1/8)	6–10 N	5.5 וואט	8 וואט, הפעלה	1.5 וואט
ISO 2 (G1/4)	8–14 צפון	7.5 וואט	11 וואט, חיבור ישיר	1.5 וואט
ISO 2 (G1/4)	12–20 N	10 וואט	15 וואט, הפעלה	2.5 וואט
ISO 3 (G3/8)	18–28 צפון	14 וואט	20 וואט, הפעלה באמצעות משיכה	3.0 וואט
ISO 3 (G3/8)	25–40 מעלות צפון	20 וואט	28 וואט, חיבור ישיר	4.5 וואט
ISO 4 (G1/2)	35–55 צפון	28 וואט	40 וואט, הפעלה	6.0 וואט

סיפור מהשטח

ברצוני להציג בפניכם את מרקו פרטי, מהנדס תחזוקה במפעל לבקבוק משקאות בוורונה, איטליה. בקו הייצור שלו היו מותקנים 120 שסתומים סולנואידים ב-6 תחנות מילוי, שכולם צוידו בסלילים קבועים קונבנציונליים בהספק 8 וואט ובמתח של 24 וולט DC. במהלך גל חום בקיץ, הטמפרטורה הסביבתית בתוך מארזי השסתומים הגיעה ל-72 מעלות צלזיוס — והוא החל להיתקל בתקלות לסירוגין במנגנון ההזזה של 14 מתוך 120 השסתומים.

מחקרו העלה כי בטמפרטורה של 72 מעלות צלזיוס, התנגדות הסליל עלתה ב-20%, מה שהפחית את זרם ההפעלה ואת הכוח עד לנקודה שבה מרווח הבטיחות אזל. 14 השסתומים שהתקלקלו היו אלה עם הכבלים הארוכים ביותר — שם ירידת המתח החמירה את השפעת הטמפרטורה.

במקום להחליף את הסלילים התקולים ביחידות זהות, מרקו שדרג את כל הקו לסלילים חסכוניים באנרגיה בהספק של 11 וואט להפעלה ו-1.5 וואט לשמירה על טמפרטורה. ההספק הגבוה יותר להפעלה השיב את מרווח הבטיחות בטמפרטורות גבוהות. ההספק המופחת לשמירה על טמפרטורה צמצם את פיזור החום של הסלילים ב-78% — מה שהוריד את טמפרטורת המארז ב-8°C, ובכך שיפר עוד יותר את מרווח הבטיחות. תקלות בהעברת השסתומים צנחו לאפס, ועומס החום המופחת ביטל את הצורך במאווררי קירור משלימים שהוא תכנן להתקין — מה שחסך 2,800 אירו בציוד. 🎉

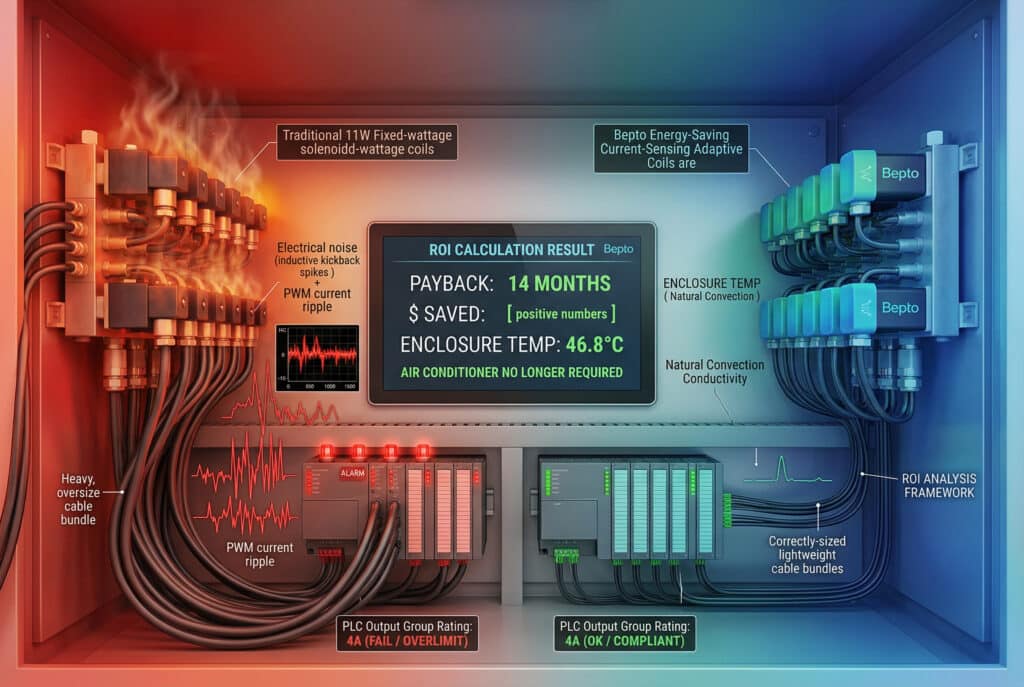

כיצד משפיעים תאימות מערכת הבקרה והסביבה החשמלית על בחירת הספק הסליל?

הספק הסליל אינו עומד בפני עצמו — הוא משפיע על קיבולת הזרם של כרטיס הפלט של ה-PLC, על מאזן החום של לוח הבקרה, על מידות הכבלים ועל רמת הרעש החשמלי בסביבה, באופן שעלול לגרום לסליל במידות הנכונות להיכשל במערכת חשמלית שתוכננה באופן שגוי. 📋

תאימות מערכת הבקרה מחייבת לוודא כי כרטיס הפלט של ה-PLC מסוגל לספק את זרם ההפעלה המרבי של כל הסלילים המופעלים בו-זמנית מבלי לחרוג מזרם הפלט המדורג שלו, כי קוטר הכבלים מתאים לזרם ההפעלה מבלי לגרום לירידת מתח מוגזמת, וכי תנודות המעבר של מיתוג הסלילים לצורך חיסכון באנרגיה תואמות את עמידות מערכת הבקרה בפני רעשים.

קיבולת הזרם של כרטיס הפלט של ה-PLC

כרטיסי פלט טרנזיסטור PLC⁴ יש שני ערכי זרם נקובים שחייבים להתקיים שניהם:

זרם נקוב לכל ערוץ: הזרם הרציף המרבי לכל ערוץ פלט — בדרך כלל 0.5A, 1.0A או 2.0A, בהתאם לסוג הכרטיס.

זרם נקוב לכל קבוצה: הזרם הכולל המרבי עבור קבוצת ערוצים החולקת אפיק הספק משותף — בדרך כלל 4–8 אמפר עבור קבוצה בת 8 ערוצים.

חישוב זרם הכניסה:

$I_{pull-in} = \frac{P_{pull-in}}{V_{coil}} = \frac{11W}{24V} = 0.458A$

במקרה של סליל משיכה סטנדרטי בהספק 11 וואט ובמתח של 24 וולט DC, זרם המשיכה הוא 0.458 אמפר — נתון שנמצא בתוך טווח הדירוג של 0.5 אמפר לערוץ, אך בקושי. אם ירידת המתח מורידה את מתח הסליל ל-21 וולט, זרם המשיכה עולה:

$I_{pull-in,21V} = \frac{P_{pull-in}}{V_{coil,actual}} = \frac{11W}{21V} = 0.524A$

ערך זה עולה על הערך המדורג של 0.5A לערוץ — הפרה של המפרט הטכני העלולה לגרום לנזק לכרטיס הפלט של ה-PLC לאורך זמן. יש לחשב את זרם ההפעלה תמיד על פי מתח הסליל המינימלי הצפוי, ולא על פי המתח הנקוב.

חישוב זרם הקבוצה:

אם 6 שסתומים בקבוצה בת 8 ערוצים מופעלים בו-זמנית במהלך מחזור פעולת המכונה:

$I_{group,peak} = 6 × 0.524A = 3.14A$

בהשוואה לדירוג קבוצתי של 4A — מרווח מקובל. אך אם 8 שסתומים מופעלים בו-זמנית:

$I_{group,peak} = 8 × 0.524A = 4.19A$

ערך זה עולה על דירוג הקבוצה 4A — מצב תקלה המפעיל את מנגנון ההגנה הפנימי של כרטיס הפלט. יש לפזר את סדר ההפעלה בתוכנת ה-PLC כדי למנוע הפעלה בו-זמנית של כל השסתומים בקבוצה, או להגדיר סלילים בעלי הספק הפעלה נמוך יותר כדי להפחית את זרם השיא.

בחירת קוטר הכבל לסלילים חסכוניים באנרגיה

מידות הכבל חייבות להתאים לזרם ההפעלה, ולא לזרם ההחזקה — זרם ההפעלה גבוה פי 3–7 מזרם ההחזקה:

סוג סליל	זרם כניסה (24 וולט DC)	זרם החזקה (24 וולט DC)	גודל הכבל המינימלי
4 וואט / 0.5 וואט	0.167A / 0.021A	0.021 אמפר	0.5 מ"מ²
6 וואט / 1.0 וואט	0.250A / 0.042A	0.042A	0.5 מ"מ²
8 וואט / 1.5 וואט	0.333A / 0.063A	0.063 אמפר	0.5 מ"מ²
11 וואט / 1.5 וואט	0.458A / 0.063A	0.063 אמפר	0.75 מ"מ²
15 וואט / 2.5 וואט	0.625A / 0.104A	0.104A	0.75 מ"מ²
20 וואט / 3.0 וואט	0.833A / 0.125A	0.125 אמפר	1.0 מ"מ²
28 וואט / 4.5 וואט	1.167A / 0.188A	0.188A	1.5 מ"מ²

אימות ירידת מתח:

$\Delta V_{cable} = I_{pull-in} \times R_{cable} = I_{pull-in} \times \frac{2 \times L_{cable} \times \rho_{Cu}}{A_{cable}}$

איפה $\rho_{Cu}$ = 0.0175 Ω·מ"מ²/מ'. עבור כבל באורך 30 מטר עם חוט בקוטר 0.75 מ"מ² הנושא זרם של 0.458 A:

$\Delta V = 0.458 \times \frac{2 \times 30 \times 0.0175}{0.75} = 0.458 \times 1.4 = 0.64V$

תקין — מתח הסליל במתח אספקה מינימלי (21.6 וולט) פחות נפילת מתח בכבל (0.64 וולט) פחות נפילת מתח ביציאת ה-PLC (1.5 וולט) = 19.5 וולט, שזה 81% מתוך מתח נומינלי של 24 וולט — בתוך טווח מפרט מתח ההפעלה המינימלי של 85% עבור רוב הסלילים הסטנדרטיים.

במקרה של אורך כבל העולה על 50 מטר, יש לשדרג לכבל בקוטר 1.0 מ"מ² או 1.5 מ"מ² כדי לשמור על מתח סליל מספק.

שיקולים בנוגע לרעש חשמלי בסלילים חסכוניים באנרגיה

בסלילים חסכוניים באנרגיה מותקנים רכיבים אלקטרוניים פנימיים המייצרים תנודות מתח חולפות בעת המעבר ממצב ההפעלה למצב ההחזקה. תנודות אלה עלולות לגרום לבעיות במערכות בקרה הרגישות לרעש:

רעש מוליך: פעולת המיתוג PWM בשלב ההחזקה יוצרת תנודות זרם בתדר גבוה במסילת האספקה של 24 וולט DC. יש להתקין קבל אלקטרוליטי בנפח 100 מיקרו-פאראד על פני מסילת האספקה של 24 וולט DC בתיבת החיבורים של השסתום, כדי לדכא תנודות אלה.

החזרה אינדוקטיבית⁵: כאשר הסליל מנותק מהחשמל, השדה המגנטי המתפוגג יוצר קפיצת מתח (תגובת הנדנדה האינדוקטיבית) העלולה לגרום נזק לטרנזיסטורי הפלט של ה-PLC. סלילים חסכוניים באנרגיה הכוללים דיודות דיכוי פנימיות (TVS או זנר) מגבילים קפיצה זו לרמות בטוחות — יש להקפיד תמיד על שימוש בסלילים עם דיכוי פנימי, או להתקין דיודות דיכוי חיצוניות במסופי הפלט של ה-PLC.

מפרט דיכוי:

$V_{דיכוי} \leq V_{פלט PLC, מקסימום} – V_{אספקה}$

עבור מערכת 24 וולט DC עם פלט PLC המדורג ל-36 וולט לכל היותר: $V_{דיכוי} \leq 36 – 24 = 12 וולט$ — יש לציין דיודות TVS עם מתח תפס של ≤ 36 וולט.

חישוב מאזן תרמי בלוח הבקרה

חישוב מאזן החום קובע אם מערכת הקירור של הפאנל מסוגלת להתמודד עם עומס החום של הסליל:

$T_{panel} = T_{ambient} + \frac{P_{total,dissipated}}{K_{thermal} \times A_{panel}}$

איפה $K_{תרמי}$ הוא מקדם המוליכות התרמית של הלוח (בדרך כלל 5.5 וואט/מ"ר·°C עבור מארזי פלדה סטנדרטיים עם הסעה טבעית).

לפאנל של אינגריד (תיבה בגודל 600 × 800 מ"מ, $A_{לוח}$ = 1.44 מ"ר):

לפני השדרוג:
$T_{panel} = 25°C + \frac{528W}{5.5 \times 1.44} = 25 + 66.7 = 91.7°C$

טמפרטורה זו עולה על הטמפרטורה המרבית המותרת בלוח עבור רוב הרכיבים האלקטרוניים (בדרך כלל 55–70 מעלות צלזיוס) — מה שמסביר מדוע היה צורך במזגן.

לאחר השדרוג:
$T_{panel} = 25°C + \frac{172.8W}{5.5 \times 1.44} = 25 + 21.8 = 46.8°C$

מתחת לסף הקירור הכפוי — אין עוד צורך במזגן. ✅

סליל סולנואיד חסכוני באנרגיה של Bepto: מדריך מוצרים ומחירים

סוג סליל	מתח	Pull-In W	אחיזה ב-W	הפחתה	מחבר	מחיר OEM	מחיר Bepto
קבוע סטנדרטי	24 וולט זרם ישר	6 וואט	6 וואט	0%	DIN 43650A	$12 – $22	$7 – $13
קבוע סטנדרטי	24 וולט זרם ישר	11 וואט	11 וואט	0%	DIN 43650A	$14 – $25	$9 – $15
חיסכון באנרגיה	24 וולט זרם ישר	6 וואט	1.0 וואט	83%	DIN 43650A	$22 – $40	$13 – $24
חיסכון באנרגיה	24 וולט זרם ישר	11 וואט	1.5 וואט	86%	DIN 43650A	$28 – $50	$17 – $31
חיסכון באנרגיה	24 וולט זרם ישר	15 וואט	2.5 וואט	83%	DIN 43650A	$35 – $62	$21 – $38
חיסכון באנרגיה	24 וולט זרם ישר	20 וואט	3.0 וואט	85%	DIN 43650A	$42 – $75	$26 – $46
חיסכון באנרגיה	24 וולט זרם ישר	28 וואט	4.5 וואט	84%	DIN 43650A	$52 – $92	$32 – $56
חיסכון באנרגיה	110 וולט זרם חילופין	11 וואט	1.5 וואט	86%	DIN 43650A	$32 – $58	$20 – $35
חיסכון באנרגיה	220 וולט זרם חילופין	11 וואט	1.5 וואט	86%	DIN 43650A	$32 – $58	$20 – $35
חיסכון באנרגיה	24 וולט זרם ישר	11 וואט	1.5 וואט	86%	M12 × 1	$35 – $62	$21 – $38

כל סלילי החיסכון באנרגיה של Bepto כוללים דיודות דיכוי TVS פנימיות, בית מחבר בדרגת IP65 ותעודת הסמכה UL/CE. תזמון הפעלה אדפטיבי עם חישת זרם (ולא טיימר קבוע) הוא תכונה סטנדרטית בכל הדגמים — מה שמבטיח פעולה אמינה גם בתנאי מתח אספקה וטמפרטורות משתנים. זמן אספקה: 3–7 ימי עסקים. ✅

מסגרת לחישוב החזר ההשקעה (ROI) עבור שדרוג סלילים לחיסכון באנרגיה

$T_{החזר,חודשים} = \frac{C_{סליל,שדרוג} \times N_{שסתומים}}{(P_{חיסכון,W} \times H_{שנתי} \times C_{אנרגיה}) / 1000}$

איפה:

• $C_{סליל,שדרוג}$ = תוספת העלות לסליל לעומת השיטה המקובלת (Bepto: $8–$16 לכל סליל)
• $N_{שסתומים}$ = מספר השסתומים ששודרגו
• $P_{חיסכון,W}$ = חיסכון באנרגיה לכל סליל במצב המתנה (וואט)
• $H_{שנתי}$ = שעות פעילות שנתיות
• $C_{אנרגיה}$ = עלות האנרגיה ($ לקוט"ש)

דוגמה: 20 שסתומים, הספק של 11 וואט → 1.5 וואט במצב המתנה, 6,000 שעות בשנה, $0.12 לקוט"ש:

$T_{payback} = \frac{12 \times 20}{(9.5W \times 6000 \times 0.12) / 1000} = \frac{240}{6.84} = 35 חודשים$

אם לוקחים בחשבון את החיסכון באנרגיה הנובע מקירור הפאנלים (המהווה בדרך כלל פי 1.5–2 מהחיסכון באנרגיה של הסליל, הודות ליעילות מערכת הקירור), זמן ההחזר מתקצר ל-14–18 חודשים — בהתאם לניסיונה של אינגריד בשטוטגרט.

מסקנה

בחירת הספק הסליל הסולנואידי אינה החלטה ברירת מחדל המופיעה בקטלוג — זוהי חישוב שחייב לאמת את התאמת כוח המשיכה במתח מינימלי ובטמפרטורה מקסימלית, את התאמת כוח ההחזקה בהספק המופחת, את תאימות זרם כרטיס הפלט של ה-PLC, את ירידת המתח בכבל ואת תקציב החום של הלוח. סלילים חסכוניים באנרגיה עם הפחתת כוח החזקה של 83–86% הם המפרט הנכון לכל שסתום שמבלה יותר מ-20% מזמן המחזור שלו במצב החזקה מופעל — מה שמתאר את רוב השסתומים הפנאומטיים התעשייתיים. חשבו את הספק המשיכה הנדרש לתנאי החשמל הגרועים ביותר, ציינו את הספק ההחזקה השומר על תקציב התרמי של הלוח בתוך הגבולות, והזמינו דרך Bepto סלילים חסכוניים באנרגיה עם חישת זרם והתאמה פנימית למתקן שלכם תוך 3–7 ימי עסקים, במחיר שמחזיר את ההשקעה בתוך חודשים ולא שנים. 🏆

שאלות נפוצות בנוגע לבחירת ההספק המתאים לסלילי סולנואיד חסכוניים באנרגיה

1. למדו עוד על עקרונות צפיפות השטף המגנטי וכיצד היא קובעת את הכוח המופק על ידי סולנואידים תעשייתיים. ↩

2. עיין במדריך הטכני בנושא חדירות המרחב החופשי ותפקידה בחישוב עוצמת השדה המגנטי. ↩

3. גלו כיצד נעשה שימוש ב-PWM (אפנון רוחב פולס) כדי לשלוט ביעילות באספקת החשמל במעגלים אלקטרוניים מודרניים. ↩

4. מדריך מקיף להבנת כרטיסי פלט טרנזיסטור של בקרי PLC והמגבלות על זרם לכל ערוץ ולקבוצה הקשורות אליהם. ↩

5. הבנת תופעת ה"קיקבק" האינדוקטיבי והאמצעים הנדרשים להגנה על מערכות אלקטרוניקה רגישות. ↩
