מדריך לבחירת חיישנים מגנטיים צילינדריים לסביבות ריתוך

חיישני מיקום הצילינדרים שלכם מתקלקלים כל שלושה עד שישה שבועות. אתם מחליפים אותם במהלך תחזוקה מתוכננת, אך תקלות בלתי צפויות עדיין גורמות לעצירות בקו הייצור. החיישנים נראים תקינים — ללא סימני פגיעה פיזית, ללא סימני שריפה נראים לעין — אך הם מפסיקים לפעול באופן אמין או מפסיקים לפעול לחלוטין. יומן התחזוקה שלכם מראה שהתקלות מתרכזות סביב עמדות הריתוך. סביבות ריתוך הן תנאי ההפעלה התובעניים ביותר עבור חיישנים מגנטיים לצילינדרים באוטומציה תעשייתית — וחיישנים הפועלים ללא דופי ביישומים סטנדרטיים מתקלקלים באופן שיטתי בסביבות ריתוך, מכיוון שמנגנוני התקלה שונים באופן מהותי מבלאי רגיל. מדריך זה מספק לכם את המסגרת המלאה לבחירת חיישנים שיחזיקו מעמד. 🎯

חיישנים מגנטיים לצילינדרים בסביבות ריתוך מתקלקלים בארבעה מנגנונים מובחנים, אשר חיישנים סטנדרטיים אינם מתוכננים לעמוד בפניהם: הידבקות של רסיסי ריתוך ונזק תרמי לגוף החיישן ולכבל, הפרעות אלקטרומגנטיות (EMI) הנובעות מזרם הריתוך, הגורמות להפעלה שגויה או לתופעת "לץ-אפ" (latch-up) במעגלים האלקטרוניים של החיישן, הפרעות שדה מגנטי הנובעות מזרם קשת הריתוך, המגנטיות את גוף הצילינדר ומשבשת את זיהוי המגנט של הבוכנה, וכן זרמי לולאת הארקה הזורמים דרך כבלי החיישן וגורמים לנזק אלקטרוני. כדי לבחור נכון חיישנים לסביבות ריתוך, יש להתייחס לכל ארבעת המנגנונים בו-זמנית — ולא רק לאחד או שניים.

קחו לדוגמה את יוסוף אדיימי, מפקח תחזוקה בקו ריתוך מרכבי רכב בלגוס, ניגריה. צילינדרי ההידוק של המתקנים שלו השתמשו ב- חיישני מתג קנה¹ — אותם חיישנים המותקנים בכל שאר המפעל. בתאי הריתוך, זמן ה-MTBF של החיישנים עמד על 5.4 שבועות. הצוות שלו השקיע 14 שעות בשבוע בהחלפת חיישנים ב-6 עמדות ריתוך. החיישנים לא התקלקלו כתוצאה מפגיעת רסיסי ריתוך — הם התקלקלו עקב ריתוך מגעי הריד הנגרם מ-EMI (מגעי הריד התמזגו זה בזה עקב קפיצות זרם מושרות) ועקב הידבקות רסיסי ריתוך שחסמו את החיישן מלהחליק בתוך החריץ שבצילינדר. המעבר לחיישנים אינדוקטיביים עמידים לריתוך עם מארזי נירוסטה וציפויים עמידים לניתזים האריך את ה-MTBF ליותר מ-18 חודשים. זמן העבודה שהוקדש להחלפת חיישנים צנח מ-14 שעות בשבוע לפחות משעה אחת בחודש. 🔧

תוכן עניינים

• מהם ארבעת מנגנוני הכשל שסביבות ריתוך גורמים לחיישני צילינדרים?
• אילו טכנולוגיות חיישנים מתאימות לסביבות ריתוך ואילו אינן מתאימות?
• כיצד בוחרים את בית החיישן, הכבל וההתקן המתאימים ביותר לעמידות בפני התזות ריתוך?
• כיצד מטפלים בהפרעות EMI ובהפרעות לולאת הארקה בחיווט חיישני תא הריתוך?

מהם ארבעת מנגנוני הכשל שסביבות ריתוך גורמים לחיישני צילינדרים?

הבנת מנגנוני הכשל במונחים פיזיקליים מדויקים היא זו שמבדילה בין מפרט חיישן נכון למפרט לקוי. לכל מנגנון נדרשת אמצעי מניעה ספציפי — והיעדר אחד מהם מותיר מצב כשל ללא מענה. ⚙️

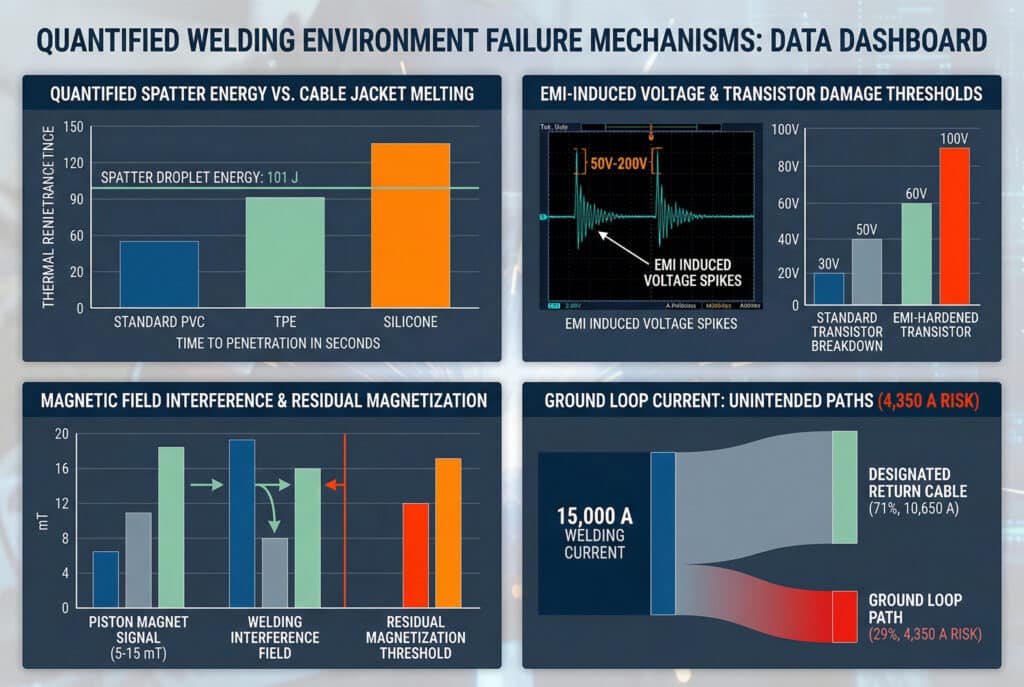

ארבעת מנגנוני הכשל בסביבת הריתוך — הידבקות רסיסי מתכת, נזק אלקטרוני הנגרם מ-EMI, הפרעות שדה מגנטי ונזק מזרם לולאת הארקה — פועלים במקביל ומשפיעים זה על זה. חיישן העמיד בפני רסיסי מתכת אך פגיע ל-EMI עדיין יפסיק לפעול. חיישן העמיד בפני EMI אך בעל מעטפת כבל לא מתאימה יפסיק לפעול בנקודת כניסת הכבל. הגנה מלאה מחייבת התייחסות לכל ארבעת המנגנונים במפרט משולב אחד.

מנגנון כשל 1: הידבקות של רסיסי ריתוך ונזק תרמי

נתזי ריתוך מורכבים מטיפות מתכת מותכת הנפלטות מאגן הריתוך בטמפרטורות של 1,400–1,600 מעלות צלזיוס. טיפות אלה עפות למרחק של 0.3–2.0 מטרים מנקודת הריתוך ומתקררות במהירות במגע עם משטחים. כאשר הן נוגעות בחיישן:

הידבקות לגוף החיישן: טיפות מתכת מותכת נדבקות למארזי החיישן מפלסטיק, מצטברות עם הזמן עד שהחיישן אינו יכול להחליק בתוך החריץ שבצילינדר לצורך מיקום מחדש, או עד שהמסה המצטברת של התזות המתכת מעבירה חום לרכיבים האלקטרוניים של החיישן במהלך מחזורי ריתוך עוקבים.

חדירת התזות אל מעטפת הכבל: טיפות התזות נוחתות על מעטפות הכבלים וצורבות את בידוד ה-PVC הסטנדרטי תוך 1–3 פגיעות. ברגע שמעטפת הכבל נפרצת, התזות הבאות באות במגע ישיר עם בידוד המוליך, וגורמות לקצרים או לנזק למוליך.

הלם תרמי ברכיבים אלקטרוניים: אפילו טיפות שלא נדבקות מעבירות דחף תרמי אל פני השטח של החיישן. מחזורי טמפרטורה חוזרים ונשנים, מטמפרטורת הסביבה ועד לטמפרטורת פני שטח של 200–400 מעלות צלזיוס, גורמים לעייפות במפרקי ההלחמה ולהתקלפות הרכיבים בחיישנים שלא תוכננו לעמוד בהלם תרמי.

אנרגיה כמותית של התזות:

$E_{spatter} = m_{droplet} \times [c_p \times (T_{spatter} – T_{ambient}) + L_{fusion}]$

עבור טיפת התזת פלדה במשקל 0.1 גרם בטמפרטורה של 1,500 מעלות צלזיוס:

$E_{spatter} = 0.0001 × [500 × (1500 – 25) + 272,000] = 0.0001 × [737,500 + 272,000] = 101 ג'ול$

101 ג'ול של אנרגיה תרמית בטיפה במשקל 0.1 גרם — די בכך כדי להמיס מעטה כבל PVC בעובי 2 מ"מ במכה אחת. ⚠️

מנגנון כשל 2: נזק אלקטרוני הנגרם מ-EMI

תהליכי ריתוך מייצרים שדות אלקטרומגנטיים עזים. ריתוך נקודתי בהתנגדות — התהליך הנפוץ ביותר בריתוך מרכב רכב — עושה שימוש בזרמים בעוצמה של 8,000–15,000 אמפר בתדר של 50–60 הרץ העוברים דרך אלקטרודות הריתוך. ריתוך MIG/MAG עושה שימוש בזרמים בעוצמה של 100–400 אמפר בתדר גבוה. זרמים אלה מייצרים:

עוצמת השדה המגנטי בקרבת אקדחי ריתוך:

$H = \frac{I_{weld}}{2\pi \times r}$

במרחק של 0.5 מטר מנקודת ריתוך בהתנגדות של 10,000 אמפר:

$H = \frac{10,000}{2\pi \times 0.5} = 3,183 \text{ A/m}$

עוצמת השדה הזו מספיקה כדי ליצור מתח משמעותי בכבלי החיישנים ולהביא לרוויה את ליבות המגנט של מתגי הריד ו- חיישני אפקט הול².

מתח מושרה בכבלי חיישנים:

$V_{induced} = \frac{d\Phi}{dt} = \mu_0 \times H \times A_{loop} \times \frac{dI}{dt}$

עבור שטח לולאה של כבל בגודל 0.1 מ"ר בקרבת נקודת ריתוך בהתנגדות עם זמן עלייה של 10 מילי-שניות:

$V_{induced} = 4\pi \times 10^{-7} \times 3,183 \times 0.1 \times \frac{10,000}{0.01} = 4.0V$

מתח חולף של 4 וולט המושרה במעגל חיישן של 24 וולט DC אינו גורם לנזק מיידי — אך המתח החולף עצמו אינו סינוסואידי. לצורת הגל של הזרם במהלך תחילת הריתוך יש זמני עלייה מהירים ביותר (מיקרו-שניות), המייצרים קפיצות מתח של 50–200 וולט בלולאות כבלים לא מוגנות. קפיצות אלה חורגות ממתח ההתמוטטות של טרנזיסטורי פלט חיישנים סטנדרטיים (המדורגים בדרך כלל ב-30–40 וולט) וגורמות לכשל מיידי או סמוי בטרנזיסטורים.

היתוך מגעי מתג ריד: בחיישני מתג ריד, זרם השיא המושרה עובר דרך מגעי הריד. אם המגעים נמצאים במצב סגור בזמן שיא הזרם, הזרם המושרה עלול לגרום להיתוך המגעים זה לזה — תוצאת החיישן תישאר במצב "מופעל" באופן קבוע, ללא תלות במיקום הצילינדר.

מנגנון כשל 3: הפרעה של שדה מגנטי לזיהוי המגנט בבוכנה

המגנט שבבוכנה של צילינדר פנאומטי סטנדרטי יוצר שדה מגנטי בעוצמה של כ-5–15 mT על דופן הצילינדר — זהו השדה שהחיישן נדרש לזהות. זרם הריתוך יוצר שדה מגנטי מתחרה שעלול:

הרוו את החיישן באופן זמני: במהלך מחזור הריתוך, השדה הנוצר על ידי זרם הריתוך גובר על שדה המגנט של הבוכנה, וגורם לחיישן לשדר אות שגוי ללא תלות במיקום הבוכנה.

מגנטיזציה קבועה של גוף הצילינדר: חשיפה חוזרת ונשנית לשדות מגנטיים בעוצמה גבוהה הנובעים מזרם הריתוך עלולה לגרום למגנטיזציה של גוף הצילינדר הפלדה, וליצור שדה מגנטי רקע קבוע אשר מסווה את האות של מגנט הבוכנה או גורם לזיהויים כוזבים במקומות שבהם אין מגנט בוכנה.

סף המגנטיות השיורית:

$B_{residual} = \mu_0 \times H_{coercivity} \times \left(1 – e^{-H_{weld}/H_{coercivity}}\right)$

בגופי צילינדרים סטנדרטיים מפלדת פחמן (כוח מגנטי ≈ 800 A/m) החשופים לשדה של 3,183 A/m שחושב לעיל, המגנטיות השיורית עשויה להגיע ל-60–80% מהרוויה — די בכך כדי לייצר אות חיישן כוזב של 2–6 mT על דופן הצילינדר, הדומה לאות המגנטי של הבוכנה עצמה.

מנגנון כשל 4: זרמי לולאת הארקה

זרם הריתוך חייב לחזור מהחומר הנרתיך אל מקור הכוח של הריתוך באמצעות כבל הארקה. בתאי ריתוך שתוכננו באופן לקוי, זרם החזרה אינו זורם אך ורק דרך כבל ההארקה המיועד לכך — הוא מוצא נתיבים מקבילים דרך כל חיבור מוליך בין החומר הנרתיך להארקה של מקור הכוח, כולל:

• מבני מסגרת למכונות
• גופי צילינדרים (אם הם מחוברים להארקה למסגרת המכונה)
• מגני כבל חיישן (אם מחוברים להארקת המכונה בשני קצותיהם)
• חיבורי הארקה בארון הבקרה

כאשר זרם החזרה של הריתוך עובר דרך מעטפת כבל החיישן או דרך גוף הצילינדר שעליו מותקן החיישן, עוצמת הזרם עלולה להגיע למאות אמפר — די בכך כדי להרוס את הרכיבים האלקטרוניים של החיישן באופן מיידי, ללא קשר לרמת העמידות של החיישן בפני הפרעות אלקטרומגנטיות.

עוצמת זרם לולאת הקרקע:

$I_{לולאת הארקה} = I_{ריתוך} \times \frac{R_{חזרה ייעודית}}{R_{חזרה ייעודית} + R_{נתיב לולאת הארקה}}$

אם לכבל החזרה המיועד יש התנגדות של 5 מ"אום ולמסלול לולאת ההארקה העוברת דרך שלדת המכונה יש התנגדות של 2 מ"אום, 29% מזרם הריתוך (עד 4,350 אמפר עבור ריתוך של 15,000 אמפר) זורם במסלול הבלתי מכוון. זו אינה בעיה של הפרעות אלקטרומגנטיות (EMI) — זוהי בעיה של הולכת זרם ישר ההורסת כל חיישן במסלול, ללא תלות בדירוג החסינות שלו מפני הפרעות אלקטרומגנטיות. 🔒

אילו טכנולוגיות חיישנים מתאימות לסביבות ריתוך ואילו אינן מתאימות?

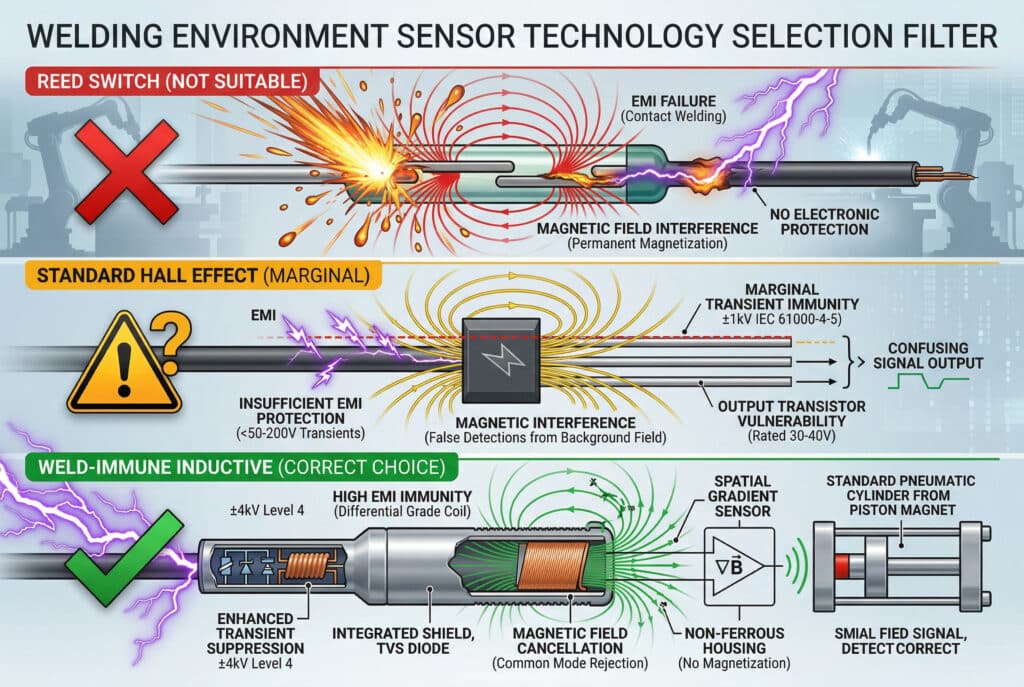

ארבעת מנגנוני הכשל מהווים מסנן ברור לבחירת טכנולוגיית חיישנים. ישנן טכנולוגיות שאינן מתאימות באופן מהותי לסביבות ריתוך, ללא קשר לאופן שבו הן מוצגות; אחרות ניתנות ליישום עם מאפייני תכנון מתאימים. 🔍

חיישני מתג ריד אינם מתאימים לסביבות ריתוך בשל רגישותם המובנית ל"ריתוך מגעים" הנגרם על ידי הפרעות אלקטרומגנטיות (EMI) ולהפרעות שדה מגנטי הנובעות מזרם הריתוך. חיישני אפקט הול עם רכיבים אלקטרוניים סטנדרטיים הם פתרון מוגבל. חיישנים אינדוקטיביים עמידים לריתוך, המצוידים במעגלי דיכוי EMI ייעודיים ובתי מארז שאינם מגנטיים, הם הטכנולוגיה הנכונה לזיהוי מיקום צילינדרים בסביבות ריתוך.

טכנולוגיה 1: חיישני מתג ריד — אינם מתאימים

מתגי ריד משתמשים בשני להבי מגע פרומגנטיים הנסגרים כאשר הם נחשפים לשדה מגנטי. בסביבות ריתוך:

• רגישות להפרעות אלקטרומגנטיות (EMI): מגעי ריד הם למעשה אנטנה — זרמי שיא מושרים זורמים ישירות דרך המגעים, וגורמים להיתוך המגעים (סגירה קבועה) או לשחיקת המגעים (פתיחה קבועה)
• הפרעות מגנטיות: להבי המגע הפרומגנטיים רגישים למגנטיזציה קבועה הנגרמת משדות ריתוך, מה שמוביל להפעלה שגויה
• אין הגנה אלקטרונית: למתגי ריד אין רכיבים אלקטרוניים פנימיים המסוגלים לסנן או לדכא תנודות זמניות

מסקנה: אין להשתמש בחיישני מתג ריד בשום סביבת ריתוך. שיעור הכשלים גבוה באופן בלתי מקובל, ללא קשר לאיכות המארז. ❌

טכנולוגיה 2: חיישני אפקט הול סטנדרטיים — יעילות מוגבלת

חיישני אפקט הול משתמשים באלמנט מוליך למחצה המייצר מתח החשמלי הפרופורציונלי לעוצמת השדה המגנטי. הם עמידים יותר ממתגי ריד, אך עדיין רגישים בסביבות ריתוך:

• רגישות להפרעות אלקטרומגנטיות (EMI): שבבי חיישן אפקט הול סטנדרטיים בעלי עמידות מוגבלת בפני הפרעות חולפות — בדרך כלל מדורגים ל-±1kV לכל IEC 61000-4-5³, אשר אינו מספיק עבור תנודות מתח של 50–200 וולט הנוצרות בסמוך לריתוך נקודתי בהתנגדות
• הפרעות מגנטיות: חיישני אפקט הול מזהים את עוצמת השדה המוחלטת — השדה הרקע הנובע מגוף גלילי ממוגנט יוצר תוצאות שגויות
• רגישות טרנזיסטור הפלט: טרנזיסטורי פלט NPN/PNP סטנדרטיים בחיישני אפקט הול מדורגים ל-30–40 וולט — דירוג זה אינו מספיק להתמודדות עם תנודות זמניות הנוצרות בריתוך

מסקנה: לא מומלץ להשתמש בחיישני אפקט הול סטנדרטיים בסביבות ריתוך. חיישני אפקט הול העמידים בפני ריתוך, המצוידים בהגנה משופרת מפני תנודות זמניות ובזיהוי שדה דיפרנציאלי, מתאימים לשימוש בסביבות ריתוך מתונות (MIG/MAG במרחקים של מעל 1 מטר). ⚠️

טכנולוגיה 3: חיישנים אינדוקטיביים עמידים בפני ריתוך — הבחירה הנכונה

חיישנים אינדוקטיביים עמידים בפני ריתוך (המכונים גם חיישנים עמידים בפני שדה ריתוך) תוכננו במיוחד לסביבות ריתוך באמצעות שלוש תכונות תכנון המטפלות ישירות במנגנוני הכשל:

תכונה 1: סליל חישה ומארז מחומרים לא ברזליים
חיישנים אינדוקטיביים סטנדרטיים משתמשים בליבות פריט, אשר רגישות לרוויה ולמגנטיזציה קבועה הנגרמת משדות ריתוך. חיישנים עמידים לריתוך משתמשים בעיצובים של סלילים שאינם מכילים ברזל (בעלי ליבת אוויר או נטולי פריט), אשר אינם מושפעים ממגנטיזציה.

תכונה 2: מעגל זיהוי דיפרנציאלי
במקום לזהות את עוצמת השדה המוחלטת, חיישנים עמידים לריתוך מזהים את הפרש השדות בין שני אלמנטים חישה — שדה המגנט של הבוכנה מזוהה כשיפוע מרחבי, בעוד ששדה הרקע האחיד הנובע מזרם הריתוך (המשפיע באופן שווה על שני אלמנטים החישה) נדחה כהפרעה במצב משותף.

$V_{output} = K \times (B_{sensor1} – B_{sensor2}) = K \times \nabla B_{piston}$

תחום הריתוך $B_{weld}$ הוא אחיד מבחינה מרחבית על פני שטח החישה הקטן של החיישן, ולכן:

$B_{weld,sensor1} ≈ B_{weld,sensor2} → \text{דחיית מצב משותף}$

תכונה 3: דיכוי שיבושים משופר
חיישנים עמידים בפני ריתוך משלבים דיודות TVS⁴, סלילי חסימת מצב משותף ומעגלי הגבלת זנר המדורגים ל-±4 קילו-וולט (IEC 61000-4-5 רמה 4) — די והותר עבור המתחים הזמניים הנוצרים על ידי ריתוך נקודתי בהתנגדות במרחקים העולים על 0.3 מטר.

השוואת ביצועים של חיישנים עמידים בפני ריתוך:

פרמטר	מתג ריד	אפקט הול סטנדרטי	אינדוקטיבי עמיד לריתוך
חסינות מפני הפרעות אלקטרומגנטיות (IEC 61000-4-5)	אף אחד	±1 קילו-וולט (רמה 2)	±4 קילו-וולט (רמה 4)
עמידות בפני שדות מגנטיים	אף אחד	נמוך	גבוה (זיהוי הפרשי)
סיכון בריתוך במגע	גבוה	N/A	לא רלוונטי (מצב מוצק)
עמידות בפני התזות (סטנדרטי)	נמוך	נמוך	מתון
עמידות בפני התזות (איכות ריתוך)	N/A	N/A	גבוה
MTBF בסביבת ריתוך	3–8 שבועות	8–20 שבועות	12–24 חודשים
עלות יחסית	1×	1.5×	3–5 פעמים
עלות לחודש פעילות	גבוה	מתון	נמוך

טכנולוגיה 4: חיישני סיבים אופטיים — יישומים מיוחדים

חיישני מיקום מבוססי סיבים אופטיים משתמשים במקור אור ובגלאי המחוברים באמצעות סיב אופטי — והם חסינים לחלוטין מפני הפרעות אלקטרומגנטיות (EMI), מכיוון שרכיב החישה אינו מכיל רכיבים אלקטרוניים. הם מהווים את הפתרון האולטימטיבי לסביבות ריתוך קיצוניות (ריתוך נקודתי בהתנגדות בטווח של פחות מ-0.3 מטר, ריתוך בלייזר, חיתוך בפלזמה), אך דורשים:

• יחידת מקור אור/מקלט חיצונית המותקנת מחוץ לאזור הריתוך
• תכנון קפדני של תוואי הסיבים כדי למנוע נזק מכני
• עלות התקנה גבוהה יותר ומורכבות רבה יותר

מסקנה: יש להשתמש בחיישני סיבים אופטיים אך ורק ביישומים של ריתוך במרחק קרוב מאוד, שבהם חיישנים אינדוקטיביים עמידים לריתוך עדיין מציגים שיעורי כשל בלתי מקובלים. ✅ (מומחה)

סיפור מהשטח

ברצוני להציג בפניכם את צ'ן ווי, מהנדס תהליכים במפעל לריתוך שלדות מושבים לרכב בווהאן, סין. במתקני הריתוך הנקודתי שלו נעשה שימוש ב-84 חיישני מיקום צילינדרים ב-12 רובוטים לריתוך. לאחר המעבר ממתגי ריד לחיישני אפקט הול סטנדרטיים, זמן ה-MTBF השתפר מ-5 שבועות ל-11 שבועות — שיפור אמנם, אך עדיין נדרשה החלפת חיישנים שבועית בתחנות הבעייתיות ביותר.

ניתוח תקלות מפורט העלה כי 60% מהתקלות בחיישני אפקט הול נבעו מנזק לטרנזיסטורים שנגרם על ידי הפרעות אלקטרומגנטיות (EMI), ו-40% נבעו ממגנטיות קבועה בגופי הצילינדרים, שגרמה לזיהוי שווא גם כאשר הבוכנה לא הייתה באזור הזיהוי.

המעבר לחיישנים אינדוקטיביים עמידים בפני ריתוך עם זיהוי דיפרנציאלי פתר את שני סוגי התקלות בו-זמנית. לאחר 14 חודשי פעולה, צוותו של צ'ן וויי החליף בסך הכל 7 חיישנים בכל 84 המיקומים — לעומת קצב ההחלפה הקודם שעמד על כ-35 החלפות בחודש. עלות החיישנים השנתית שלו, כולל עלות העבודה, צנחה מ-186,000 ין ל-23,000 ין. 🎉

כיצד בוחרים את בית החיישן, הכבל וההתקן המתאימים ביותר לעמידות בפני התזות ריתוך?

מערכות אלקטרוניות של חיישנים העמידות בפני הפרעות אלקטרומגנטיות (EMI) עדיין עלולות להיכשל אם המארז יימס כתוצאה מהידבקות רסיסים או שהכבל יישרף בנקודת הכניסה. הגנה פיזית מפני רסיסים היא דרישת מפרט נפרדת מחסינות בפני EMI — והיא מחייבת התייחסות לחומר המארז, לחומר מעטפת הכבל ולגיאומטריית ההתקנה. 💪

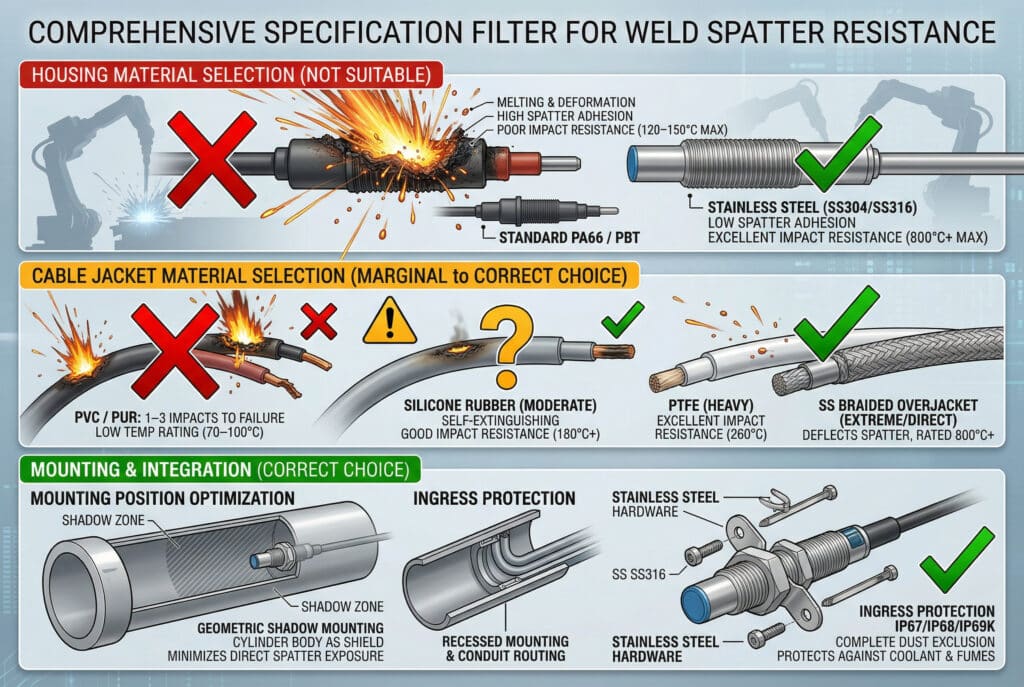

כדי להבטיח עמידות בפני התזות ריתוך, יש לבחור בחיישנים בעלי מארז מפלדת אל-חלד או מפליז מצופה ניקל (ולא מפלסטיק), בכבלים בעלי מעטפת חיצונית מסיליקון או PTFE המותאמים לעבודה רציפה בטמפרטורה של 180°C לפחות ובעלי עמידות בפני פגיעת התזות בטמפרטורה של 1,600°C, וכן במיקומים להתקנה המשתמשים בגוף הצילינדר כמגן גיאומטרי מפני מסלולי התזות ישירים.

בחירת חומרי בנייה

מארזי פלסטיק סטנדרטיים (PBT, PA66):

• טמפרטורה רציפה מרבית: 120–150 מעלות צלזיוס
• הידבקות לניתזים: גבוהה — המתכת המותכת נדבקת בקלות לפלסטיק
• עמידות בפני פגיעות מתיזים: נמוכה — פגיעה בודדת עלולה לחדור את המארז
• לא מתאים לסביבות ריתוך ❌

מארזים מפלדת אל-חלד (SS304, SS316):

• טמפרטורה רציפה מרבית: 800°C ומעלה
• הידבקות התזות: נמוכה — התזות מתגבשות לכדורים ונופלות ממשטחי נירוסטה חלקים
• עמידות בפני פגיעת התזות: מצוינת — המארז עמיד בפני פגיעת התזות ישירה
• תאימות לציפוי נגד התזות: מצוינת — הציפוי נדבק היטב לנירוסטה
• מפרט נכון לסביבות ריתוך ✅

מארזי פליז מצופים ניקל:

• טמפרטורה רציפה מרבית: 400°C ומעלה
• הידבקות של רסיסים: נמוכה עד בינונית — משטח הניקל מפחית את ההידבקות
• עמידות בפני התזות: טובה
• מתאים לסביבות ריתוך מתונות ✅

ציפויים נגד התזות:
ריסוס או משחה נגד התזות המורחים על בתי החיישנים מפחיתים את הידבקות ההתזות על כל חומר שממנו עשוי בית החיישן. עם זאת, הציפוי לבדו אינו מספיק — יש לשלב אותו עם חומר עמיד בחום לבניית בית החיישן. יש לחזור על הפעולה כל 1–4 שבועות, בהתאם לעוצמת ההתזות.

בחירת חומר למעטפת הכבל

הכבל המחבר בין החיישן לתיבת החיבורים הוא הרכיב הפגיע ביותר בסביבת ריתוך — הוא גמיש, קשה להגן עליו מבחינה גיאומטרית, ומשטח החשיפה שלו לניתזים גדול.

מעטפת PVC סטנדרטית:

• טווח טמפרטורות רציף: 70–90°C
• עמידות בפני פגיעת רסיסים: אין — טיפת רסיס אחת צורבת את החומר
• לא מתאים לסביבות ריתוך ❌

מעטפת PUR (פוליאוריטן):

• טווח טמפרטורות רציף: 80–100°C
• עמידות בפני התזות: נמוכה
• לא מתאים לסביבות ריתוך ❌

מעטפת מגומי סיליקון:

• טווח טמפרטורות רציף: 180–200 מעלות צלזיוס
• עמידות בפני התזות: טובה — הסיליקון נחרך במקום להתמוסס, וכיבוי עצמי
• גמישות: מצוינת — שומר על גמישות בטמפרטורות נמוכות
• מפרט מתאים לסביבות ריתוך בעומס בינוני עד כבד ✅

מעטפת PTFE:

• טמפרטורה מרבית רציפה: 260°C
• עמידות בפני התזות: מצוינת — PTFE אינו נדבק למתכת מותכת
• גמישות: בינונית — קשיח יותר מסיליקון
• מפרט מתאים לסביבות ריתוך בתנאים קשים ✅

מעטפת קלועה מפלדת אל-חלד:

• טמפרטורה רציפה: 800°C ומעלה
• עמידות בפני התזות: מצוינת — צמה מתכתית מונעת התזות
• גמישות: מופחתת — דורש רדיוס כיפוף גדול יותר
• מפרט מתאים לסביבות ריתוך קיצוניות או לחשיפה ישירה לנתזי ריתוך ✅

מדריך לבחירת מעטפת לכבלים

תהליך ריתוך	מרחק מהתפר	עוצמת התזת החומר	מעטפת כבל מומלצת
MIG/MAG	> 1.5 מ'	נמוך	סיליקון
MIG/MAG	0.5–1.5 מ'	מתון	סיליקון או PTFE
MIG/MAG	פחות מ-0.5 מ'	גבוה	צמה מ-PTFE ו-SS
נקודת התנגדות	> 1.0 מ'	מתון	סיליקון
נקודת התנגדות	0.3–1.0 מ'	כבד	צמה מ-PTFE ו-SS
נקודת התנגדות	פחות מ-0.3 מ'	קיצוני	צמה SS + צינור
ריתוך בלייזר	> 0.5 מ'	נמוך (ללא התזות)	סיליקון
חיתוך בפלזמה	> 1.0 מ'	כבד	צמה מ-PTFE ו-SS

אופטימיזציה של מיקום ההרכבה

המיקום הגיאומטרי של החיישן ביחס לנקודת הריתוך קובע את מידת החשיפה הישירה לנתזי ריתוך. שלוש שיטות התקנה מפחיתות את החשיפה לנתזי ריתוך:

אסטרטגיה 1: טיפוס בצל
התקן את החיישן בצד הצילינדר המרוחק מנקודת הריתוך — גוף הצילינדר משמש כמגן גיאומטרי. רסיסי מתכת הנעים בקו ישר מהריתוך אינם יכולים להגיע אל החיישן מבלי לפגוע תחילה בגוף הצילינדר.

$\theta_{shadow} = \arctan\left(\frac{D_{cylinder}/2}{d_{weld}}\right)$

עבור גליל בקוטר 50 מ"מ הנמצא במרחק של 0.5 מ' מנקודת הריתוך, זווית הצל היא:

$\theta_{shadow} = \arctan\left(\frac{0.025}{0.5}\right) = 2.9°$

אזור הצל צר — רק 2.9° קשת — אך הוא מספיק כדי להגן על החיישן מפני מסלול הניתזים הישירים בעוצמה הגבוהה ביותר.

אסטרטגיה 2: התקנה שקועה
השתמשו בתושבת הרכבה לחיישן הממקמת את החיישן מתחת לפרופיל הצילינדר — התזות הנעות בזוויות שטוחות נבלמות על ידי התושבת לפני שהן מגיעות לחיישן.

אסטרטגיה 3: הגנה על צינורות
העבירו את כבל החיישן בתוך צינור קשיח מפלדת אל-חלד, מהחיישן ועד לתיבת החיבורים. הצינור מספק הגנה פיזית מלאה לכבל, ללא תלות במסלול התזת החומר.

אביזרי הרכבה לחיישנים בסביבות ריתוך

תושבות הרכבה סטנדרטיות מאלומיניום לחיישנים מחלידות במהירות בסביבות ריתוך עקב השילוב של התזות, חום ועיבוי אדי ריתוך. יש לציין:

• תושבות הרכבה: נירוסטה SS304 או SS316
• ברגי הרכבה: ברגי ראש שקע SS316 עם חומר למניעת הידבקות
• מהדקי תפיסה לחיישנים: נירוסטה SS304 — מהדקי פלסטיק סטנדרטיים נמסים כתוצאה מתיזים
• אזיקונים: אזיקונים מפלדת אל-חלד — אזיקונים סטנדרטיים מניילון נמסים תוך שבועות ספורים

דרישות הגנה מפני חדירת מים

בסביבות ריתוך מצויים התזות, עיבוי אדי ריתוך, ערפל נוזל קירור ותרסיס חומרי ניקוי. דרגת ההגנה המינימלית הנדרשת לחיישני צילינדרים בסביבות ריתוך:

$IP \geq$

תקן IP67 מבטיח הגנה מוחלטת מפני אבק ומפני טבילה זמנית — די בכך עבור ערפל נוזל קירור ותרסיסי ניקוי. במקרה של חשיפה ישירה לזרם נוזל קירור, יש לציין את תקני IP68 או IP69K.

כיצד מטפלים בהפרעות EMI ובהפרעות לולאת הארקה בחיווט חיישני תא הריתוך?

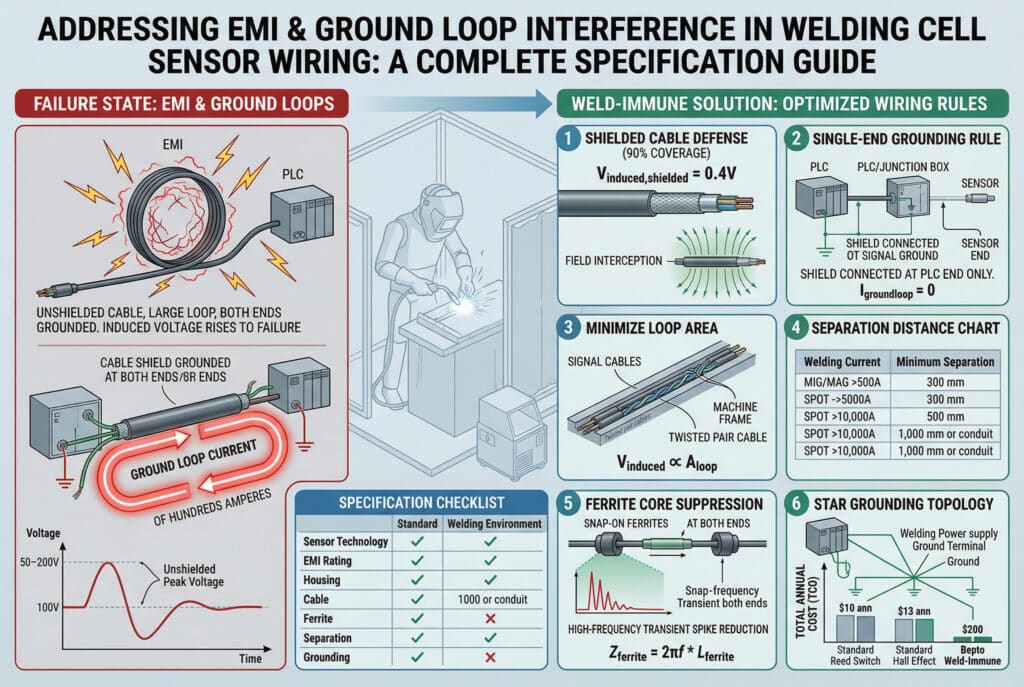

אפילו החיישן העמיד ביותר בפני ריתוך עלול להתקלקל אם מערכת החיווט מאפשרת להפרעות אלקטרומגנטיות (EMI) או לזרמי לולאת הארקה להגיע לרכיבים האלקטרוניים של החיישן. חיווט נכון חשוב לא פחות מבחירת החיישן הנכון — וזהו המרכיב שמוזנח לרוב בהתקנות של תאי ריתוך. 📋

חיווט חיישני תא ריתוך מחייב שימוש בכבל מסוכך, כאשר הכיסוי מחובר בקצה אחד בלבד (כדי למנוע לולאות הארקה), שטח לולאה מינימלי של הכבל כדי להפחית מתח מושרה, הפרדה פיזית מכבלי החשמל של הריתוך, ושימוש בדיכוי ליבת פרית בקצות הכבל הקרובים לחיישן ול-PLC. אמצעים אלה מפחיתים את המתחים הזמניים המושרים מ-50–200 וולט לרמה הנמוכה מ-1 וולט — בתוך טווח החסינות של חיישנים עמידים לריתוך.

כבל מסוכך: קו ההגנה הראשון מפני הפרעות אלקטרומגנטיות

כבל מסוכך מפחית את המתח המושרה במוליכי האות על ידי יצירת נתיב בעל עכבה נמוכה לזרמים המושרים, אשר חוסם את השדה האלקטרומגנטי לפני שהוא מגיע למוליכי האות:

$V_{מושרה,מוגן} = V_{מושרה,לא-מוגן} \times (1 – S_e)$

איפה $S_e$ היא יעילות המיגון (0 עד 1). עבור מיגון קלוע מסוג 90%:$S_e$ ≈ 0.85–0.95.

עבור המתח המושרה של 4 וולט שחושב קודם לכן (ללא מיגון), כבל מוגן מפחית ערך זה ל:

$V_{induced,shielded} = 4V × (1 – 0.90) = 0.4V$

בשילוב עם דיכוי תנודות חולפות בחיישן העמיד בפני ריתוך, המדורג לעמידות של ±4 קילו-וולט, הדבר מספק מרווח בטיחות של 10,000:1 ביחס למתח המושרה הבסיסי של 4 וולט.

כלל חשוב: יש לחבר את מעטפת הכבל בקצה אחד בלבד

חיבור המגן בשני קצותיו יוצר לולאת הארקה — מסלול מוליך סגור שעלול להעביר זרם החזרה של הריתוך. החיבור הנכון:

• קצה תיבת ה-PLC/תיבת החיבורים: המגן מחובר להארקת האות
• קצה החיישן: מגן צף (לא מחובר לגוף החיישן או לצילינדר)

$I_{לולאת הארקה} = 0 \text{ (המסך פתוח בקצה החיישן)}$

כלל זה לבדו מבטל לחלוטין את מנגנון הכשל של לולאת הארקה.

תעלת כבלים: צמצום שטח הלולאה

המתח המושרה בלולאת כבל עומד ביחס ישר לשטח הלולאה המוקפת על ידי הכבל ומוליך החזרה שלו:

$V_{induced} ∝ A_{loop} = L_{cable} × d_{separation}$

צמצמו את שטח הלולאה באמצעות:

1. העבר את כבלי האות במקביל למסגרת המכונה ובצמוד אליה — המסגרת משמשת כמוליך החזרה, ובכך מצמצמת את מרחק ההפרדה $$d_{separation}$$
2. אין להניח כבלי אות במקביל לכבלי חשמל לריתוך — יש לשמור על מרחק מינימלי של 300 מ"מ, או לחצות אותם בזווית של 90° אם לא ניתן לשמור על המרחק
3. השתמשו בכבלי זוג מעוות — פיתול מוליכי האות והחזרה מקטין את שטח הלולאה האפקטיבי לכמעט אפס עבור האות הדיפרנציאלי

דרישות מרחק ההפרדה:

זרם ריתוך	מרחק מינימלי (בין כבל האות לכבל החשמל)
פחות מ-200 אמפר (MIG/MAG קל)	100 מ"מ
200–500 אמפר (MIG/MAG לעומסים כבדים)	200 מ"מ
500–3,000 אמפר (נקודת התנגדות, תאורה)	300 מ"מ
3,000–10,000 אמפר (נקודת התנגדות, בינונית)	500 מ"מ
> 10,000A (נקודת התנגדות, כבד)	1,000 מ"מ או מרווח בין צינורות

דיכוי באמצעות ליבת פריט

ליבות פרית (חרוזי פרית להרכבה מהירה או ליבות טורואידיות) המותקנות על כבלי חיישנים מדכאות תנודות זמניות בתדר גבוה על ידי הצגת עכבה גבוהה לזרמי מצב משותף:

$Z_{ferrite} = 2\pi f \times L_{ferrite}$

עבור ליבת פריט עם השראות של 10 µH בתדר של 1 MHz:

$Z_{ferrite} = 2\pi \times 10^6 \times 10 \times 10^{-6} = 62.8 Ω$

עכבה זו מגבילה את זרם המעבר בתדר גבוה שיכול לזרום דרך הכבל, ובכך מפחיתה את קפיצת המתח המגיעה למערכת האלקטרונית של החיישן.

התקנת ליבת פריט:

• התקן ליבת פרית במרחק של עד 100 מ"מ ממחבר החיישן
• התקן ליבת פרית במרחק של עד 100 מ"מ ממסוף הכניסה של ה-PLC
• בכבלים שאורכם עולה על 10 מטר, יש להתקין ליבת פרית נוספת בנקודת האמצע של הכבל
• לפף את הכבל סביב ליבת הפרית 3–5 פעמים כדי להגדיל את ההשראות היעילה

הארקת תא ריתוך: הפתרון ברמת המערכת

זרמי לולאת הארקה הם בעיה ברמת המערכת — לא ניתן לפתור אותם באופן מוחלט ברמת החיישן. הפתרון הנכון הוא מערכת הארקה לתא ריתוך שתוכננה כהלכה:

כלל 1: טופולוגיית חיבור בצורת כוכב
כל חיבורי ההארקה בתא הריתוך חייבים להיות מחוברים לנקודת כוכב אחת — מסוף ההארקה של ספק הכוח לריתוך. אין לבצע חיבורי הארקה למסגרת המכונה או להארקת מבנה הבניין בתוך תא הריתוך.

כלל 2: כבל החזרה ייעודי לריתוך
זרם החזרה של הריתוך חייב לזרום אך ורק דרך כבל החזרה המיועד לכך — אשר גודלו מתאים להעברת זרם הריתוך במלואו, עם התנגדות הנמוכה מ-5 mΩ. כבלי החזרה בעלי קוטר קטן מדי מאלצים את הזרם לחפש נתיבים מקבילים דרך מבנה המכונה.

מידות כבל החזרה:

$A_{return} \geq \frac{I_{weld} \times L_{return}}{R_{max} \times \sigma_{Cu}}$

עבור זרם ריתוך של 10,000 אמפר, כבל החזרה באורך 5 מטר, התנגדות מרבית של 5 מיליו-אוהם:

$A_{return} \geq \frac{10,000 \times 5}{0.005 \times 58 \times 10^6} = 172 מ"מ²$

יש צורך בכבל החזרה לריתוך בשטח של 185 מ"מ² — בדרך כלל נקבע כי יש להשתמש בשני כבלים מקבילים בשטח של 95 מ"מ² כל אחד, כדי להבטיח גמישות.

כלל 3: יש לבודד את מעטפות כבלי החיישנים מהארקת הריתוך
יש לבודד את הארקה של האות (חיבור מיגון כבל החיישן) מהארקה של מקור הכוח לריתוך. יש לחבר את הארקה של האות להארקה המגנה (PE) של ארון ה-PLC — ולא להארקה של ספק הכוח לריתוך או למסגרת המכונה בתוך תא הריתוך.

רשימת בדיקה מלאה למפרטי חיישני סביבת ריתוך

אלמנט מפרט	סביבה סטנדרטית	סביבת ריתוך
טכנולוגיית חיישנים	מתג ריד או אפקט הול	אינדוקטיבי עמיד לריתוך
דירוג עמידות בפני הפרעות אלקטרומגנטיות	IEC 61000-4-5 רמה 2 (±1 קילו-וולט)	IEC 61000-4-5 רמה 4 (±4 קילו-וולט)
חומר בנייה	פלסטיק PBT	נירוסטה SS304 / SS316
מעטפת הכבל	PVC	סיליקון או PTFE
מעטפת כבל (לקיצוניות)	PVC	צמה מ-PTFE ו-SS
הגנה מפני חדירה	IP65	IP67 לפחות, עדיפות ל-IP69K
מיגון כבלים	אופציונלי	חובה, קצה אחד מוארק
ליבות פריט	לא נדרש	נדרש בשני הקצוות
ניתוק הכבל ממקור החשמל של מכונת הריתוך	לא צוין	300–1,000 מ"מ לפחות
חומרת הרכבה	אלומיניום / פלסטיק	נירוסטה SS304 / SS316
ציפוי נגד התזות	לא נדרש	מומלץ (יש לחזור על הטיפול אחת לארבעה שבועות)
מיקום ההתקנה	כל	עדיף רכוב על צל

חיישן צילינדר לסביבת ריתוך Bepto: מדריך מוצרים ומחירים

מוצר	טכנולוגיה	דיור	מעטפת כבל	דירוג EMI	כתובת IP	מחיר OEM	מחיר Bepto
WI-M8-SS-SI	אינדוקטיבי עמיד לריתוך	SS316	סיליקון 2 מטר	±4 קילו-וולט	IP67	$45 – $82	$28 – $50
WI-M8-SS-PT	אינדוקטיבי עמיד לריתוך	SS316	PTFE 2 מטר	±4 קילו-וולט	IP67	$55 – $98	$34 – $60
WI-M8-SS-SB	אינדוקטיבי עמיד לריתוך	SS316	צמה מ-PTFE ו-SS, 2 מטר	±4 קילו-וולט	IP69K	$72 – $128	$44 – $78
WI-M12-SS-SI	אינדוקטיבי עמיד לריתוך	SS316	סיליקון 2 מטר	±4 קילו-וולט	IP67	$48 – $86	$29 – $53
WI-M12-SS-SB	אינדוקטיבי עמיד לריתוך	SS316	צמה מ-PTFE ו-SS, 2 מטר	±4 קילו-וולט	IP69K	$78 – $138	$48 – $84
WI-T-SS-SI	אינדוקטיבי עמיד לריתוך (חריץ T)	SS316	סיליקון 2 מטר	±4 קילו-וולט	IP67	$52 – $92	$32 – $56
WI-T-SS-SB	אינדוקטיבי עמיד לריתוך (חריץ T)	SS316	צמה מ-PTFE ו-SS, 2 מטר	±4 קילו-וולט	IP69K	$82 – $145	$50 – $89
FC-M8	ערכת ליבת פריט (כבל M8)	—	—	—	—	$8 – $15	$5 – $9
FC-M12	ערכת ליבת פריט (כבל M12)	—	—	—	—	$10 – $18	$6 – $11
תושבת SS	ערכת תושבות הרכבה SS316	SS316	—	—	—	$12 – $22	$7 – $13

כל חיישני Bepto העמידים בפני ריתוך מסופקים עם מעגלי זיהוי דיפרנציאליים, דיכוי TVS פנימי בדירוג של ±4kV (IEC 61000-4-5 רמה 4) ותעודת CE/UL. תואמים לכל הפרופילים הסטנדרטיים של צילינדרים עם חריץ T וחריץ C לפי תקני ISO 15552 ו-ISO 6432. זמן אספקה: 3–7 ימי עסקים. ✅

עלות בעלות כוללת: חיישנים סטנדרטיים לעומת חיישנים עמידים לריתוך

תרחיש: 24 חיישני צילינדר בתא ריתוך נקודתי בהתנגדות, 6,000 שעות פעולה בשנה

רכיב עלות	מתג ריד סטנדרטי	אפקט הול סטנדרטי	Bepto Weld-Immune
עלות יחידת חיישן	$8 – $15	$12 – $22	$32 – $56
MTBF בסביבת ריתוך	5 שבועות	11 שבועות	72 שבועות
החלפות שנתיות (24 חיישנים)	250	113	17
עלות חומר הגלם השנתית של החיישן	$2,500 – $4,700	$1,700 – $3,100	$680 – $1,190
עבודה חלופית (30 דקות כל אחת, $45 לשעה)	$5,625	$2,543	$383
זמן השבתה לא מתוכנן (2 הפסקות בחודש)	$14,400	$7,200	$720
עלות שנתית כוללת	$22,525 – $24,725	$11,443 – $12,843	$1,783 – $2,293

החיישן העמיד בפני ריתוך עולה פי 3–4 יותר ליחידה — אך מביא לחיסכון של פי 10–14 בעלות השנתית הכוללת. ההשקעה הנוספת בעלות היחידה מחזירה את עצמה כבר בחודש הראשון להפעלה. 💰

מסקנה

תקלות בחיישנים מגנטיים צילינדריים בסביבות ריתוך אינן מקריות או בלתי נמנעות — הן תוצאה צפויה של שימוש בחיישנים המיועדים לסביבות סטנדרטיות בסביבה שבה קיימים ארבעה מנגנוני כשל מובחנים ומוכרים היטב. יש לטפל בכל ארבעת המנגנונים בו-זמנית: יש לבחור בחיישנים אינדוקטיביים עמידים בפני ריתוך עם זיהוי דיפרנציאלי לעמידות בפני הפרעות אלקטרומגנטיות (EMI) ושדות מגנטיים; יש לבחור במארזי נירוסטה ובכבלים מסיליקון או PTFE לעמידות בפני התזות; יש להשתמש בהתקנה מוצלת ובחומרה מנירוסטה להגנה פיזית; ויש ליישם הארקה חד-קוטבית, הפרדת כבלים ודיכוי ליבת פרית לבקרת EMI במערכת החיווט. הזמינו דרך Bepto חיישנים עמידים בפני ריתוך, בעלי אישור IEC 61000-4-5 רמה 4, עם מארז SS316 וכבלים מ-PTFE, שיסופקו למתקן שלכם תוך 3–7 ימי עסקים במחיר שמספק חיסכון שנתי כולל של 85–90% בהשוואה למחזורי החלפת חיישנים סטנדרטיים. 🏆

שאלות נפוצות בנוגע לבחירת חיישנים מגנטיים צילינדריים לסביבות ריתוך

1. סקירה טכנית של אופן הפעולה של מתגי ריד מגנטיים והמגבלות הפיזיות שלהם בסביבות עם הפרעות רבות. ↩

2. הסבר מפורט על חישת שדות מגנטיים באמצעות מוליכים למחצה ויישומה באוטומציה תעשייתית. ↩

3. תקן בינלאומי המגדיר דרישות חסינות ושיטות בדיקה עבור נחשולי מתח בציוד תעשייתי. ↩

4. מדריך הנדסי על האופן שבו רכיבי TVS מגנים על רכיבים אלקטרוניים רגישים מפני תנודות מתח גבוה והפרעות אלקטרומגנטיות (EMI). ↩
