מדריך לרכישת אביזרי פנאומטיקה בכמויות גדולות: טיפים להבטחת איכות

תמונה במסך מפוצל המשווה בין שני סביבות תעשייתיות, שכותרתה "אביזרי פנאומטיקה בתפזורת: מסגרת אבטחת האיכות". בצד שמאל, שכותרתו "לפני: ספק 'זול'", נראה טכנאי מתוסכל מול ארגז של אביזרים זולים וטאבלט המציג את "עלויות השבתה" העולות. הצד הימני, שכותרתו "אחרי: שותף אמין (BEPTO PNEUMATICS)", מציג בודק מקצועי עם קופסאות של אביזרים איכותיים מתוצרת Bepto, מד לחץ ומסך המציג גרף עם "שיעור הכשלים פחת ב-87%"." — הדמיה של מסגרת אבטחת האיכות עבור אביזרי אוויר דחוס בתפזורת

מבוא

קיבלתם זה עתה משלוח של 5,000 אביזרי פנאומטיקה במחיר ללא תחרות. כעבור שבועיים, צוות התחזוקה שלכם מדווח על דליפות אוויר במספר קווי ייצור. האביזרים ה“זולים” מתקלקלים בקצב מדאיג, ועולים לכם הרבה יותר בזמן השבתה ועבודה מאשר החסכון במחיר הרכישה. נשמע מוכר? בקרת איכות לקויה ברכישות של אביזרי פנאומטיקה בכמויות גדולות היא אחת הטעויות היקרות ביותר ברכש תעשייתי. 😱

רכישה יעילה של אביזרי פנאומטיקה בכמויות גדולות מחייבת יישום תהליכי הסמכת ספקים קפדניים, ביצוע בדיקות מדגמיות לפני הזמנות גדולות, אימות אישורי חומרים ותקני ייצור, ביצוע פרוטוקולי בדיקה נכנסת ושיתוף פעולה עם ספקים אמינים כמו Bepto Pneumatics, המספקים איכות עקבית במחירים תחרותיים.

ברבעון האחרון שוחחתי עם ג'ניפר, מנהלת רכש במפעל לעיבוד מזון בפנסילבניה. היא נכוותה משלושה ספקים שונים של אביזרי “הנחה” לפני שמצאה אותנו. לאחר יישום מסגרת אבטחת האיכות שאני עומד לחלוק אתכם, היא צמצמה את הכשלים הקשורים לאביזרים ב-87%, תוך שמירה על יתרון עלות של 35% לעומת חלקי OEM.

תוכן העניינים

אילו תקני איכות צריכים לעמוד אביזרי פנאומטיקה?
כיצד אתם בוחנים את הספקים לפני ביצוע הזמנות בכמויות גדולות?
אילו בדיקות עליך לבצע על אצוות הדגימות?
כיצד ניתן ליישם תהליכי בדיקה נכנסת יעילים?

אילו תקני איכות צריכים לעמוד אביזרי פנאומטיקה?

הבנת אמות מידה לאיכות היא קו ההגנה הראשון שלכם מפני רכיבים שאינם עומדים בתקן. 🛡️

אביזרי פנאומטיקה איכותיים צריכים לעמוד בתקני הייצור ISO 9001, לעמוד בתקינה האזורית (CE, RoHS), לעמוד בלחץ מינימלי של 1.5 MPa (10-15 בר ליישומים סטנדרטיים), לכלול הברגה מדויקת בהתאם לתקני ISO 228 או NPT, ולהיות עשויים מחומרים עמידים בפני קורוזיה כגון פליז מצופה ניקל או נירוסטה.

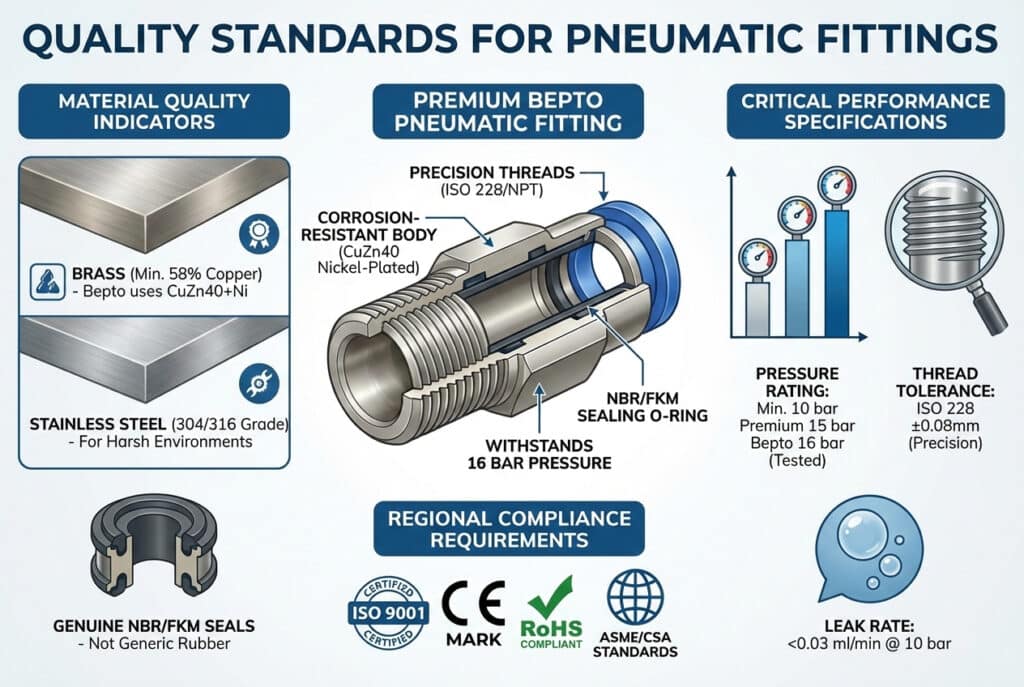

אינפוגרפיקה שכותרתה "תקני איכות לאביזרי פנאומטיקה" ממחישה את אמות המידה העיקריות. תרשים חתך מרכזי של "אביזר פנאומטי Premium Bepto" מדגיש תכונות כגון הברגות מדויקות (ISO 228/NPT), גוף מצופה ניקל CuZn40 עמיד בפני קורוזיה, וטבעת O-ring אטומה NBR/FKM העמידה בלחץ של 16 בר. החלקים הסובבים מפרטים אינדיקטורים לאיכות החומר עבור פליז ופלדת אל-חלד, מפרטי ביצועים קריטיים עם גרפים השוואתיים ללחץ, סובלנות הברגה ושיעור דליפה, ודרישות תאימות אזוריות עם לוגו ISO 9001, CE, RoHS ו-ASME/CSA. — תקני איכות ומפרטי ביצועים עבור אביזרי אוויר

מדדי איכות חומרים

הרכב החומר משפיע ישירות על אורך החיים והביצועים של האביזרים. להלן ההבדלים בין אביזרים איכותיים לבין חיקויים זולים:

אביזרי פליז: צריך להכיל לפחות 58% נחושת (CuZn39Pb3 או יותר). תכולת נחושת נמוכה יותר מובילה לסדקים מוקדמים ולהתקלפות הברגה. ב-Bepto Pneumatics, אנו משתמשים בפליז CuZn40 עם ציפוי ניקל לעמידות מעולה בפני קורוזיה.

אפשרויות נירוסטה: חפשו נירוסטה בדרגה 304 או 316 לסביבות קורוזיביות. כל דבר פחות מזה יחליד תוך חודשים ספורים ביישומים לחים או חשופים לכימיקלים.

רכיבי איטום: אטמי O-ring צריכים להיות עשויים NBR (ניטריל) או FKM (ויטון) מקוריים, בהתאם ליישום שלכם — ולא מתרכובות גומי גנריות שמתקשות ומתבקעות.

מפרט ביצועים קריטיים

פרמטר איכות	תקן מינימום	סטנדרט פרימיום	מפרט Bepto
דירוג לחץ	10 בר (145 psi)	15 בר (217 psi)	נבדק בלחץ של 16 בר (232 psi)
סובלנות חוט	ISO 228¹ ±0.2 מ"מ	ISO 228 ±0.1 מ"מ	ISO 228 ±0.08 מ"מ
גימור פני השטח	ציפוי ניקל 3μm	ציפוי ניקל 5μm	ציפוי ניקל 8μm
קצב דליפה	<0.1 מ"ל/דקה ב-8 בר	<0.05 מ"ל/דקה ב-8 בר	<0.03 מ"ל/דקה ב-10 בר
מחזור חיים	50,000 חיבורים	100,000 חיבורים	150,000+ חיבורים

דרישות תאימות אזוריות

אל תתעלמו מהתאימות לתקנות — זה לא רק ניירת, אלא גם הגנה מפני אחריות. בשווקים האירופיים, סימון CE ותאימות RoHS הם חובה. עבור יישומים בצפון אמריקה, ודאו שהאביזרים עומדים בתקן ASME B1.20.1 הרלוונטי (NPT² חוטים) או תקני CSA, לפי העניין.

כיצד אתם בוחנים את הספקים לפני ביצוע הזמנות בכמויות גדולות?

לעולם אל תתחייב לכמויות גדולות מבלי לבדוק היטב את הספק שלך. בדיקת נאותות חוסכת אסונות. 🔍

הסמכת הספקים צריכה לכלול אימות של תקן ISO 9001 או אישורים מקבילים, בקשת דוחות ביקורת מפעל, בדיקת המלצות לקוחות מתעשיות דומות, סקירת מסמכי בקרת איכות, הערכת יציבות פיננסית לשותפויות ארוכות טווח, והתחלת עבודה עם הזמנות ניסיון קטנות לפני מעבר לרכישות בכמויות גדולות.

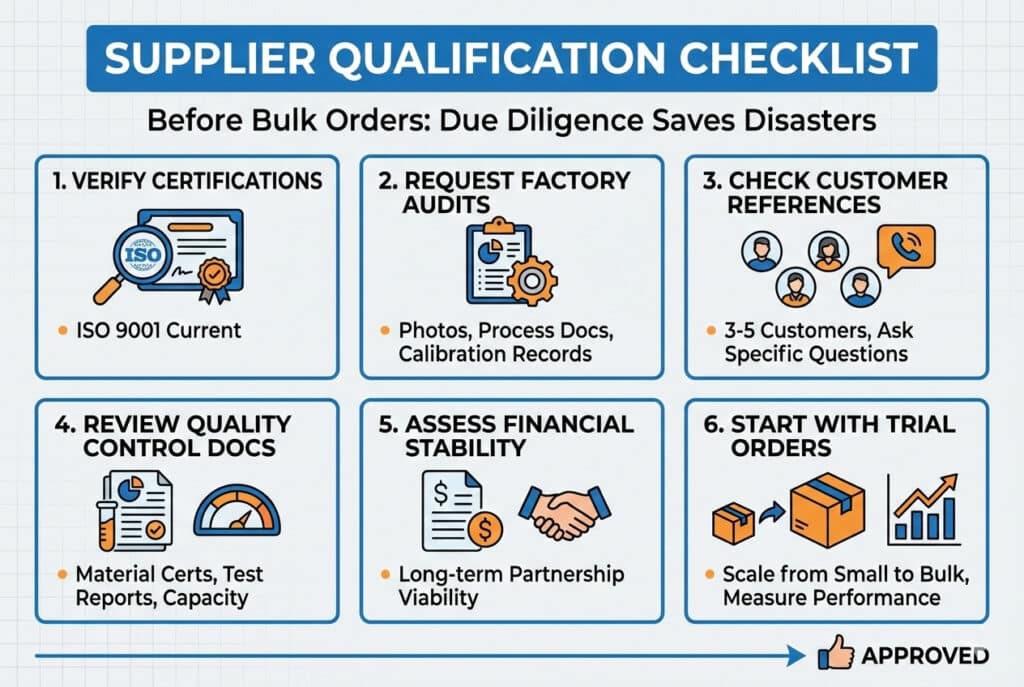

אינפוגרפיקה שכותרתה "רשימת בדיקה לאישור ספקים: לפני הזמנות בכמויות גדולות: בדיקת נאותות מונעת אסונות". היא מכילה שישה לוחות עם סמלים ונקודות: 1. אימות אישורים (ISO 9001), 2. בקשת ביקורות מפעל (תמונות, מסמכי תהליך), 3. בדוק את המלצות הלקוחות (3-5 לקוחות), 4. סקור מסמכי בקרת איכות (תעודות חומרים, דוחות בדיקה), 5. הערך את היציבות הפיננסית (כדאיות שותפות לטווח ארוך) ו-6. התחל בהזמנות ניסיון (בהיקף קטן עד גדול). חץ בתחתית מצביע על סמל אגודל למעלה עם הכיתוב "מאושר". — רשימת בדיקה בת שישה שלבים לאישור ספקים עבור הזמנות בכמויות גדולות

רשימת הבדיקה להסמכת ספקים

פיתחתי את רשימת הבדיקה הזו במהלך 15 שנות עבודה בתעשיית הפנאומטיקה. היא חסכה ללקוחותינו מיליוני דולרים בזכות מניעת תקלות:

סקירת תיעוד

תקן ISO 9001³ תעודה: נוכחי ומגוף מוסמך
אישורי חומרים: תעודות טחינה לפליז/נירוסטה
דוחות בדיקה: בדיקות לחץ, בדיקות תרסיס מלח, דוחות מדידת הברגה
כושר ייצור: האם הם יכולים להתמודד עם הנפח שלך באופן עקבי?

הערכת מפעל

אין צורך לבקר במקום באופן אישי (אם כי זה עוזר), אך בקש:

תמונות/סרטונים של מתקני הייצור
תיעוד תהליך בקרת איכות
רשומות כיול ציוד
מערכות ניהול מלאי

אימות הפניות

בקש 3-5 לקוחות נוכחיים בענף שלך. כשאתה מתקשר אליהם, שאל שאלות ספציפיות:

מהו שיעור הפגמים שלהם? (צריך להיות <0.5% עבור ספקים איכותיים)
איך הם מטפלים בבעיות איכות?
המשלוחים מגיעים בזמן?
איך התמיכה הטכנית שלהם?

אסטרטגיית צו הניסיון

כך הנחתי את רוברט, מנהל תפעול בחברת ייצור ציוד אוטומציה באוהיו, בתהליך הסמכת הספקים. הוא היה זקוק ל-10,000 מחברים מסוג "לחץ כדי לחבר" בשנה, אך חשש לעבור מספק ה-OEM היקר שלו.

התחלנו בהזמנה ניסיונית של 100 אביזרים מעורבים – מספיק להתקנה בשתי מכונות ייצור. לאחר 60 ימי פעולה ללא תקלות, הוא הזמין 500 יחידות לבדיקה נרחבת יותר. שלושה חודשים לאחר מכן, עם שיעור תקלות של 0.2% בלבד (בהשוואה ל-0.3% מהספק המקורי שלו), הוא התחייב להזמנות רבעוניות בכמויות גדולות. חכם, שיטתי, מנוהל סיכונים. 👍

אילו בדיקות עליך לבצע על אצוות הדגימות?

בדיקת דוגמאות היא פוליסת הביטוח שלכם מפני אסונות בהזמנות בכמויות גדולות. לעולם אל תדלגו על שלב זה.

בדיקת מדגם מקיפה צריכה לכלול בדיקה ויזואלית של פגמים במשטח, אימות מידות באמצעות מדדים מכוילים, בדיקת לחץ עד פי 1.5 מהלחץ המדורג, בדיקת דליפות באמצעות מים וסבון או גלאים קולייים, הערכת איכות הברגה באמצעות מדדי go/no-go, ובדיקת מחזור התקנה/הסרה כדי לאמת את העמידות.

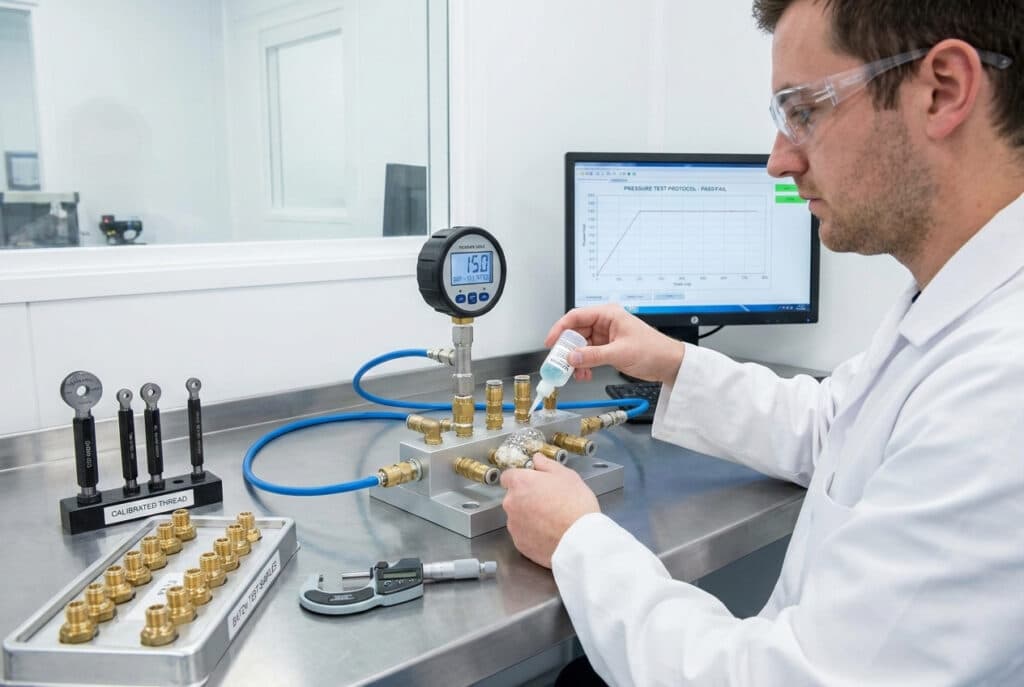

טכנאי בקרת איכות במעבדה מבצע בדיקת דליפות על סדרה של אביזרי פליז פנאומטיים באמצעות תמיסת בועות ומד לחץ דיגיטלי המציג "15.0 BAR", שהוא פי 1.5 מהלחץ המדורג. מדדי הברגה מכוילים ואביזרי דגימה מונחים על שולחן העבודה. — בדיקת דגימות מקיפה - זיהוי לחץ ודליפות באביזרי אוויר

בדיקה חזותית וממדית

התחל עם מה שאתה יכול לראות ולמדוד:

איכות פני השטח: חפשו ציפוי אחיד, ללא חורים, שריטות או שינויי צבע. ציפוי ניקל איכותי צריך להיות אחיד וחלק.

בדיקת חוטים: השתמש במדידי הברגה (מדידי go/no-go) כדי לוודא את הדיוק. הברגות לקויות גורמות להברגה צולבת, לדליפות ולתקלות מוקדמות. זהו המקום שבו אביזרים זולים נוטים להיכשל לרוב.

דיוק ממדי: ודא שגודל ההקס, האורך הכולל ועומק היציאה תואמים למפרט. מידות לא עקביות מעידות על בקרת ייצור לקויה.

בדיקת ביצועים פונקציונליים

עכשיו בדקו את מה שבאמת חשוב — ביצועים תחת לחץ:

פרוטוקול בדיקת לחץ

התקן את האביזר על סעפת הבדיקה
לחץ עד ללחץ העבודה המדורג (בדרך כלל 10 בר)
החזק למשך 5 דקות — ירידה בלחץ של אפס מקובלת
העלה את הלחץ ל-1.5x מהלחץ המדורג (15 בר)
החזק למשך 2 דקות — ירידה בלחץ של אפס מקובלת
לחץ מחזור 0-10 בר 50 פעמים
בדיקת דליפה סופית בלחץ עבודה

ב-Bepto Pneumatics, כל אצוות ייצור עוברת בדיקה זו. אנו לא שולחים שום מוצר שלא עבר את הבדיקה. 💯

שיטות בדיקת דליפות

שיטת המים הסבוניים: פשוט ויעיל עבור נזילות ברורות. מרחו תמיסת מים וסבון על כל נקודות החיבור תחת לחץ. בועות = נזילות.

איתור נזילות באמצעות אולטרסאונד: ביישומים קריטיים, גלאים קוליזיים מזהים נזילות קטנות מדי מכדי שניתן יהיה לראותן. ההשקעה משתלמת אם אתם מזמינים כמויות גדולות.

בדיקת ירידת לחץ: הפעל לחץ על מערכת אטומה ופקח על ירידת הלחץ במשך 10-30 דקות. מכמת את קצב הדליפה במדויק.

בדיקות עמידות ומחזוריות

אביזרים איכותיים צריכים לעמוד בחיבורים חוזרים ונשנים ללא פגיעה באיכות:

התקן והסר את האביזר 20 פעמים
בדוק אם יש בלאי בחוטים, נזק לאטמים או סדקים בגוף.
בצע בדיקת לחץ סופית
השווה לתוצאות הבדיקה הראשוניות

אם הביצועים יורדים לאחר 20 מחזורים, דמיינו מה יקרה לאחר 1,000 התקנות במתקן שלכם!

כיצד ניתן ליישם תהליכי בדיקה נכנסת יעילים?

גם עם ספקים מוסמכים, בדיקת כניסה מגלה בעיות לפני שהן מגיעות לרצפת הייצור. 🎯

בדיקה נכנסת יעילה משלבת דגימה סטטיסטית (בדיקת 2-5% מהזמנות בכמויות גדולות באמצעות תקני AQL), נהלי בדיקה מתועדים עם קריטריונים ברורים לקבלה/דחייה, כלי מדידה מכוילים, סביבת עבודה ייעודית לבדיקה ופרוטוקולים להודעה מיידית לספקים על חומרים שאינם תואמים.

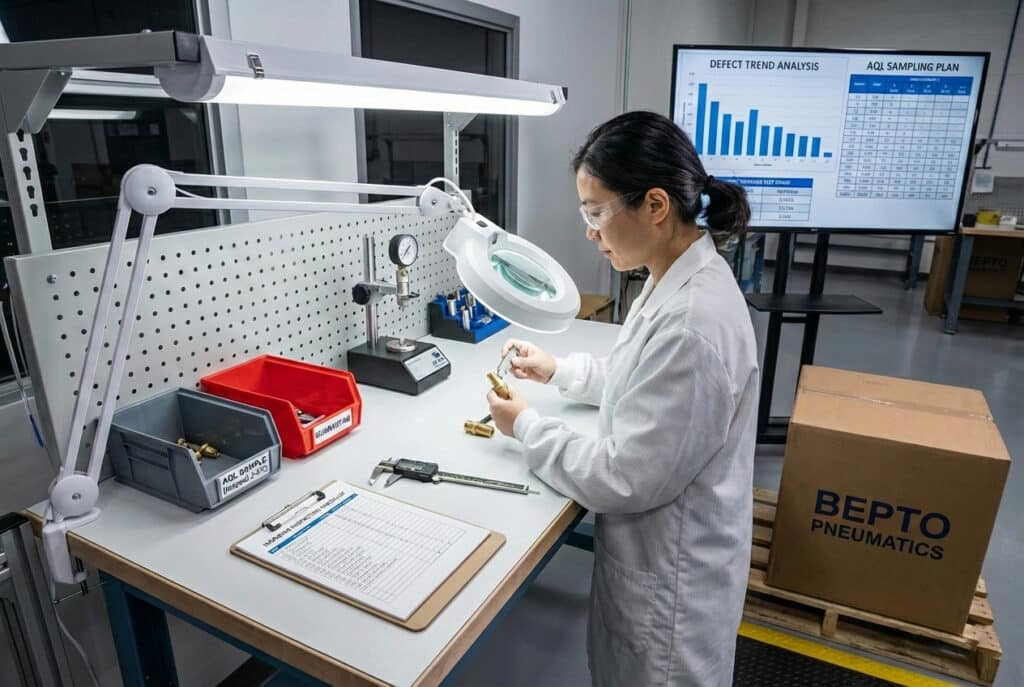

מפקחת בקרת איכות בחלוק מעבדה מבצעת בדיקה ויזואלית וממדית של אביזרי אוויר בתחנת עבודה ייעודית. היא משתמשת במדד הברגה ובמנורת מגדלת, עם קליפרים ורשימת בדיקה בסמוך. ברקע, על צג, מוצגים "ניתוח מגמות פגמים" וטבלה של "תוכנית דגימה AQL". על משטח ליד השולחן מונחת קופסה עם הכיתוב "BEPTO PNEUMATICS". — תחנת עבודה לדיגום סטטיסטי ובקרת איכות

אסטרטגיית דגימה סטטיסטית

אי אפשר לבדוק כל אביזר בהזמנה של 5,000 פריטים — זה לא מעשי ולא חסכוני. במקום זאת, השתמשו ב- AQL⁴ (רמת איכות מקובלת) דגימה:

כמות ההזמנה	גודל המדגם (AQL 1.5)	קבל אם ≤ פגמים	דחה אם ≥ פגמים
500-1,200	50 יחידות	2	3
1,201-3,200	80 יחידות	3	4
3,201-10,000	125 יחידות	5	6
10,001-35,000	200 יחידות	7	8

גישה זו, המבוססת על ISO 2859-1⁵ תקנים, מאזן בין עלויות הבדיקה לבין ניהול הסיכונים.

הגדרת תחנת העבודה לבדיקה

הקימו אזור ייעודי לבדיקת סחורה נכנסת הכולל:

כלים מכוילים: מדידי הברגה, קליפרים, ציוד לבדיקת לחץ (מכויל מדי שנה)
רשימת בדיקה: טופס סטנדרטי להערכה עקבית
תאורה טובה: חיוני לבדיקה ויזואלית
אזור הסגר: השהה משלוחים עד להשלמת הבדיקה
מערכת תיעוד: מעקב אחר תוצאות הבדיקה לאורך זמן

בניית אחריות הספקים

הנה מה שהופך את מודל השותפות שלנו ב-Bepto Pneumatics לשונה: אנו מקדמים בברכה את תהליך הבדיקה שלכם. למעשה, אנו מעודדים אותו. מדוע? כי אנו בטוחים באיכות שלנו.

עבדתי עם מריה, מנהלת איכות בחברת ציוד רפואי בניו ג'רזי, כדי להקים תוכנית איכות משותפת. כאשר היא מגלה בעיות (נדיר, אבל זה קורה), היא מצלמת אותן, שולחת לי את הנתונים תוך 24 שעות, ואנחנו מיד:

הנפק משלוח חלופי (מהיר, ללא תשלום)
חקור את הגורם השורשי במתקן שלנו
יישום פעולות מתקנות
ספק לה דוח CAPA מפורט

שקיפות זו יצרה שותפות שבה היא סומכת על האיכות שלנו, ואנו משפרים את עצמנו ללא הרף על סמך משוב מהעולם האמיתי. כך צריכות לעבוד מערכות יחסים בין עסקים. 🤝

תיעוד דיגיטלי וניתוח מגמות

אל תסתפק בבדיקה ותשכח — עקוב אחר הנתונים שלך:

שיעורי הפגמים לפי ספק: זהה דפוסים
סוגי פגמים: בעיות הברגה? בעיות ציפוי? טעויות במידות?
מעקב אחר אצוות: קשור בעיות לריצות ייצור ספציפיות
עלות האיכות: חשב את עלויות הבדיקה לעומת עלויות הכשל

תוכנות QC מודרניות מקלות על המשימה, אך אפילו גיליון אלקטרוני פשוט מספק תובנות חשובות לאורך זמן.

סיכום

רכישה בכמויות גדולות של אביזרי פנאומטיקה אינה אומרת להתפשר על איכות — היא אומרת להיות אסטרטגי, שיטתי ולשתף פעולה עם ספקים שמעריכים את ההצלחה שלך לא פחות מההצלחה שלהם. 🎯

שאלות נפוצות אודות רכישה בכמויות גדולות של אביזרי אוויר

מהו שיעור הפגמים הסביר עבור אביזרי אוויר דחוס בתפזורת?

ספקים איכותיים צריכים לספק באופן עקבי שיעורי פגמים הנמוכים מ-0.5%, כאשר ספקים מובחרים מגיעים ל-0.2% או פחות. ב-Bepto Pneumatics, שיעור הפגמים הנוכחי שלנו הוא 0.18% בהתבסס על החזרות של לקוחות ונתוני בדיקה. כל שיעור מעל 1% מצביע על בעיות חמורות בבקרת האיכות. זכרו, אפילו שיעור פגמים של 1% פירושו 50 אביזרים פגומים בהזמנה של 5,000 יחידות — כלומר 50 נקודות דליפה פוטנציאליות במתקן שלכם.

כמה אוכל לחסוך ברכישת אביזרים בכמויות גדולות לעומת חלקי OEM?

רכישה בכמויות גדולות מספקים חלופיים איכותיים חוסכת בדרך כלל 30-50% בהשוואה למחירי OEM, כאשר החיסכון גדל ככל שכמות הרכישה גדלה. לדוגמה, הזמנה של 5,000 יחידות של אביזרי חיבור בלחיצה עשויה לעלות $8,000 מספקי OEM, אך רק $4,500-$5,500 מבית Bepto Pneumatics — חיסכון של $2,500-$3,500 ללא פגיעה באיכות. המפתח הוא להבטיח שהחיסכון לא יבוא על חשבון האמינות.

האם עליי לרכוש את אביזרי הפנאומטיקה שלי ממקור אחד או ממקורות מרובים?

עבור אביזרים סטנדרטיים, יש לשמור על 2-3 ספקים מוסמכים כדי להבטיח המשכיות באספקה ומחירים תחרותיים; עבור יישומים קריטיים, יש להשתמש במקור יחיד עם ספק מוסמך ביותר המספק איכות עקבית. בדרך כלל אני ממליץ על חלוקה של 70/30: 70% מהנפח עם הספק העיקרי (שמציע את המחירים והשירותים הטובים ביותר), ו-30% עם ספק גיבוי מוסמך. כך נשמרת התחרותיות תוך בניית שותפויות חזקות.

מהי כמות ההזמנה המינימלית לקבלת מחיר סיטונאי?

תמחור בכמויות גדולות מתחיל בדרך כלל ב-500-1,000 יחידות עבור אביזרים נפוצים, עם הנחות מחיר נוספות ב-2,500, 5,000 ו-10,000+ יחידות. ב-Bepto Pneumatics, אנו גמישים בהתאם לצרכים שלכם. גם אם אינכם זקוקים ל-5,000 אביזרים באופן מיידי, אנו יכולים לארגן משלוחים רבעוניים במסגרת חוזה שנתי – אתם מקבלים מחיר סיטונאי, אנו מקבלים הזמנות צפויות, ואתם לא תופסים מקום במחסן. כולם מרוויחים. 📦

כיצד Bepto Pneumatics מבטיחה איכות עקבית בהזמנות בכמויות גדולות?

אנו מיישמים בדיקות לחץ אוטומטיות 100% בקווי הייצור, מבצעים בדיקות דגימה סטטיסטיות בהתאם לתקני ISO 2859-1, שומרים על עקיבות מלאה מחומרי הגלם ועד למוצרים המוגמרים, ומספקים אישורי חומרים ודוחות בדיקה עם כל משלוח. מערכת ניהול האיכות שלנו מוסמכת על פי תקן ISO 9001, ואנו מתייחסים לכל הזמנה בכמויות גדולות באותה הקפדה כמו לרכיבים מדויקים. איכות היא לא עניין למשא ומתן – היא הבסיס שלנו. התקשרו אלינו, ואני אסביר לכם בפירוט את תהליכי האיכות שלנו. 🚀

הבנת המפרט הטכני הבינלאומי של הברגות לצינורות המשמשות בחיבורים פנאומטיים. ↩
חקור את התקנים הספציפיים ואת מנגנוני האיטום של הברגות National Pipe Taper הנפוצות בצפון אמריקה. ↩
למד כיצד תקני ISO 9001 מבטיחים איכות מוצר עקבית באמצעות מערכות ניהול קפדניות. ↩
גלה כיצד משתמשים בתוכניות דגימה סטטיסטית כדי לקבוע את איכות האצווה בייצור תעשייתי. ↩
עיין בתקן הבינלאומי להליכי דגימה המשמשים בבקרת איכות הייצור. ↩
