Uvod
Jeste li ikada gledali kako proizvodna linija staje jer je pneumatski cilindar otkazao pri radu velikom brzinom? Krivac je često nesklad između mase opterećenja, brzine i sposobnosti prigušivanja — tihi ubojica neprekidnog rada koji proizvođačima stoji tisuće po satu. Bez pravilnog prigušivanja vaši cilindri trpe prijevremeno trošenje, bučan rad i katastrofalne kvarove.
Grafikon sposobnosti ublažavanja je vaš vodič za usklađivanje mase opterećenja i brzine s odgovarajućim specifikacijama cilindra, osiguravajući glatko usporavanje, produljeni vijek trajanja komponenti i nultu nepredviđenu zastoju. Ispravnim iscrtavanjem ovih varijabli možete predvidjeti hoće li vaš cilindar bez osovine sigurno podnijeti kinetičku energiju ili popustiti pod opterećenjem.
Iz prve ruke sam svjedočio ovom izazovu u desecima pogona. Tek prošlog mjeseca me je u panici nazvala voditeljica pogona za pakiranje u Michiganu – njezina je linija svaki ciklus nasilno drhtala. Istražit ćemo kako je razumijevanje ovog grafikona spasilo njezino poslovanje i kako ga možete koristiti za zaštitu vlastitog.
Sadržaj
- Što je grafikon kapaciteta ublažavanja i zašto je važan?
- Kako izračunati kinetičku energiju koju vaš cilindar mora apsorbirati?
- Što se događa kada masa opterećenja ili brzina premaše granice prigušivanja?
- Kako Bepto cilindri bez klipa mogu optimizirati vaše performanse ublažavanja?
Što je grafikon kapaciteta ublažavanja i zašto je važan?
Svaki pneumatski cilindar ima točku loma—doslovno. ⚙️
Grafikon kapaciteta prigušivanja grafički prikazuje maksimalne dopuštene kombinacije mase opterećenja (kg) i brzine (m/s) koje unutarnji mehanizam prigušivanja cilindra može sigurno usporiti bez oštećenja. Djelovanje izvan ovog okvira dovodi do udarni opterećenja1, kvar brtve i skupe popravke.
Razumijevanje osi grafikona

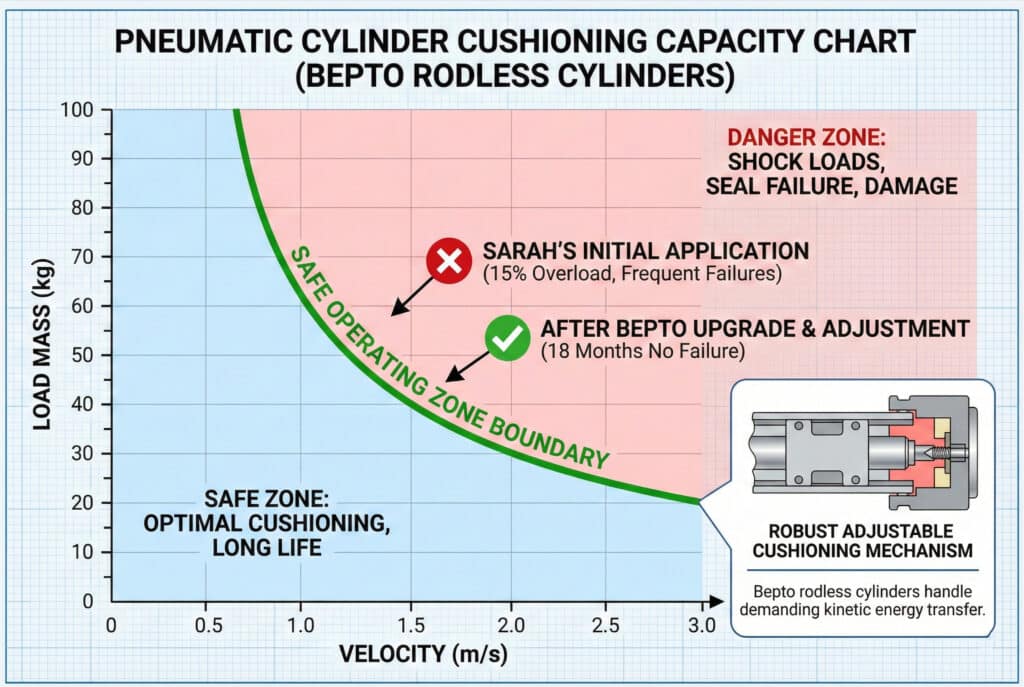

Okomita os predstavlja masa opterećenja (obično u kilogramima), dok vodoravna os pokazuje brzina (metri po sekundi). Zakrivljena granica definira zonu sigurnog rada — ostanite unutar nje i vaš cilindar će živjeti dug i produktivan život. Pređete li je, kockate se sa svojom opremom.
Zašto je ovo važno za cilindar bez osovine
Cilindri bez klipa osobito su osjetljivi na probleme prigušivanja jer se cijeli teret pri velikim brzinama kreće zajedno s kolicima. Za razliku od tradicionalnih cilindara u kojima klip upija dio energije, dizajn cilindara bez klipa prenosi svu kinetičku energiju izravno na sustav prigušivanja. Zato mi u Bepto projektiramo naše cilindre bez klipa s robusnim, podesivim prigušivanjem koje zadovoljava zahtjevne primjene.
Utjecaj u stvarnom svijetu
Sarah, inženjerka za održavanje u pogonu za punjenje boca u Ohiju, doživljavala je kvarove cilindara svakih tri mjeseca. Kad smo njezine stvarne radne uvjete prikazali na dijagramu prigušivanja, otkrili smo da radi na 15% iznad ograničenja brzine. Prelaskom na naš Bepto cilindar bez klipa visoke kapacitivnosti i podešavanjem postavki brzine, sada je prošlo 18 mjeseci bez ijednog kvara.
Kako izračunati kinetičku energiju koju vaš cilindar mora apsorbirati?
Brojke ne lažu—a ni fizika ne laže.

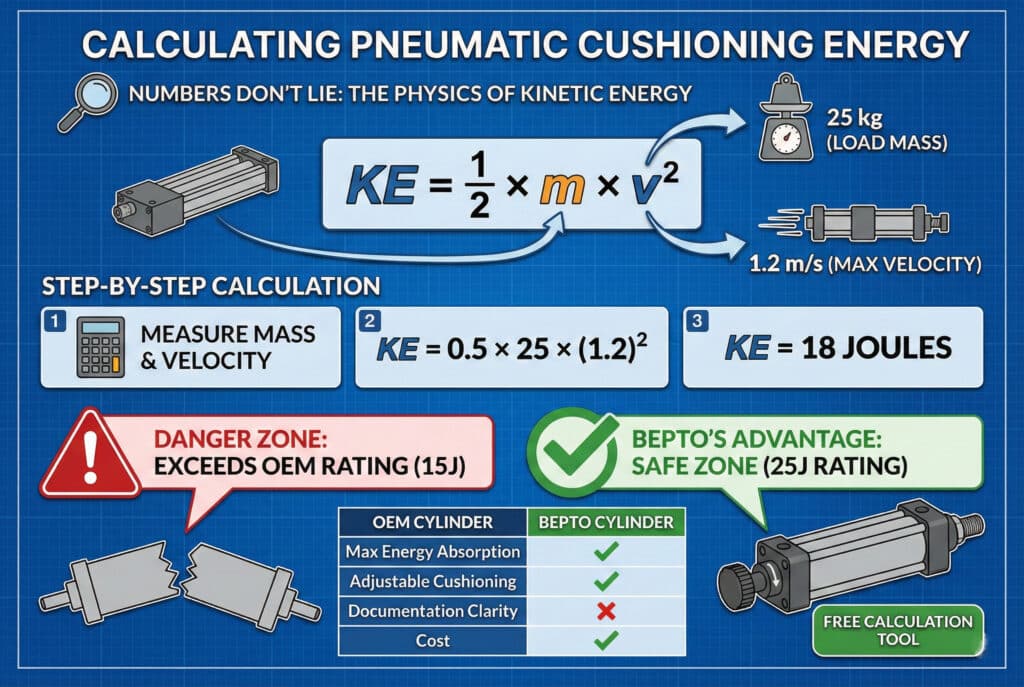

The kinetička energija2 (KE) energija koju vaš cilindar mora apsorbirati izračunava se pomoću formule: KE = ½ × m × v², gdje je m masa tereta u kilogramima, a v brzina u metrima po sekundi. Ova energetska vrijednost mora biti unutar nazivne sposobnosti prigušivanja vašeg cilindra, obično izražene u džulima (J).
Postupak izračuna korak po korak
- Izmjerite ukupnu masu u pokretu: Uključite kolica, teret i sve pričvrsne elemente (kg)
- Odredite maksimalnu brzinuProvjerite brzinu vašeg sustava u trenutku kada se aktivira prigušivanje (m/s)
- Primijeni formulu: KE = 0,5 × masa × brzina²
- Usporedi s ocjenom cilindra: Provjerite specifikacije proizvođača
Praktični primjer
Recimo da premještate teret od 25 kg brzinom od 1,2 m/s:
- KE = 0,5 × 25 × (1,2)²
- KE = 0,5 × 25 × 1,44
- KE = 18 džula
Ako je vaš cilindar ocijenjen na 15 džula, nalazite se u zoni opasnosti. ⚠️
Beptova prednost
Naši cilindri bez klipa dolaze s detaljnim tablicama kapaciteta prigušivanja i jasno označenim ocjenama apsorpcije energije. Također nudimo besplatno alat za izračun na našoj web stranici koja vrši izračun za vas—samo unesite svoje parametre i dobijte trenutačne preporuke.
| Parametar | Originalni cilindar | Bepto cilindar |
|---|---|---|
| Maksimalno upijanje energije | 15J | 25J |
| Podešavanje ublažavanja | Ograničeno | Potpuno podesiv |
| Jasnoća dokumentacije | Siromašan | Sveobuhvatan |
| Trošak | Visoko | 30% niže |
Što se događa kada masa opterećenja ili brzina premaše granice prigušivanja?
Ignoriranje grafikona je kao ignoriranje lampice za provjeru motora – nikad ne završi dobro.
Prekoračenje granica ublažavanja uzrokuje nasilne sile usporavanja koje oštećuju brtve, savijaju vodilice, pucaju završne kapice i stvaraju opasne razine buke koje mogu premašiti 85 dB3—sve to uz dramatično skraćivanje vijeka trajanja cilindra s godina na mjesece. Oštećenje je kumulativno i često nevidljivo dok ne dođe do katastrofalnog kvara.

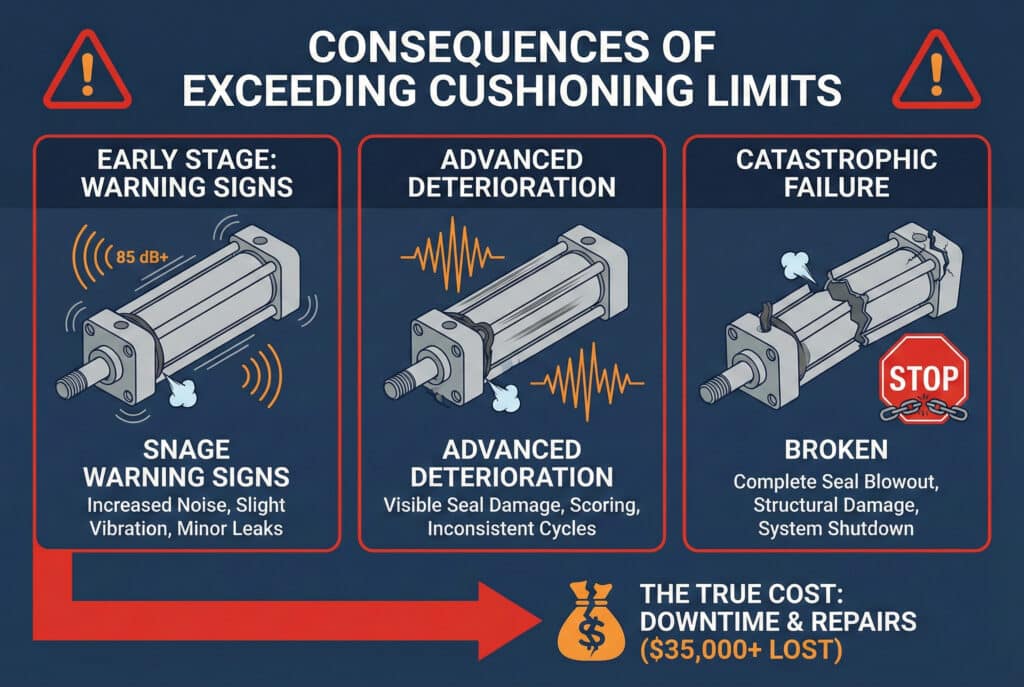

Simptomi progresivnog zatajenja
Rani znakovi upozorenja
- Pojačana radna buka tijekom usporavanja
- Blago vibriranje na kraju hoda
- Manje curenja zraka oko brtvi
Napredno propadanje
- Vidljiva oštećenja brtve ili izbočenje
- Označavanje na vodilnim površinama
- Neujednačena vremena ciklusa
Katastrofalni kvar
- Potpuni izbačaj brtve
- Strukturno oštećenje krajnjih čepova
- Potpuno isključivanje sustava
Prava cijena
Marcus, koji vodi radionicu za izradu prilagođene opreme u Pennsylvaniji, naučio je to na teži način. Njegov tim je gurao cilindar bez klipa 20% iznad njegove sposobnosti prigušivanja kako bi ispunio proizvodne ciljeve. Nakon tri kvara u dva mjeseca — svaki je uzrokovao osam sati zastoja — izračunao je da je izgubio više od $35.000 zbog izgubljene proizvodnje i hitnih popravaka. Kad je prešao na naš pravilno dimenzionirani Bepto cilindar, problem je potpuno nestao.
Kako Bepto cilindri bez klipa mogu optimizirati vaše performanse ublažavanja?
Naša smo rješenja osmislili za stvarne probleme, a ne za teorijske ideale.
Bepto cilindri bez klipa imaju pretjerano velike komore za prigušivanje, precizno podesive iglene ventile4, i visok-durometar5 ubrizgavajuće brtve koje zajedno pružaju do 401 TP3T veću apsorpciju energije od usporedivih OEM jedinica—a pritom zadržavaju točne dimenzije montaže za izravnu zamjenu. To znači da dobivate vrhunske performanse bez redizajniranja svoje opreme.
Naše tehničke prednosti
Unaprijeđeni dizajn amortizacije
Naši cilindri uključuju veće prigušne zapremine koje postupno usporavaju klizač na većoj udaljenosti, smanjujući vršne sile usporavanja do 351 TP3T. Podesive prigušne igle omogućuju raspon podešavanja od 720°—znatno premašujući uobičajenih 180° u standardnim cilindarima.
Kvaliteta materijala
Koristimo vrhunske poliuretanske brtve s amortizacijskim svojstvima ocijenjene za 10 milijuna ciklusa, u usporedbi sa standardnim NBR brtvama koje obično otkažu oko 5 milijuna ciklusa. Ne radi se samo o dugovječnosti – kvalitetnije brtve održavaju dosljedne performanse amortizacije tijekom cijelog vijeka trajanja.
Podrška za aplikacije
Svaki Bepto cilindar isporučuje se s detaljnim dijagramom kapaciteta prigušivanja specifičnim za taj model. Naš tehnički tim (to smo ja i moji kolege!) nudi besplatnu provjeru primjene kako bismo osigurali da radite unutar sigurnih parametara.
Tablica usporedbe
| Značajka | Standardni OEM | Bepto cilindar bez klipa |
|---|---|---|
| Raspon podešavanja ublažavanja | 180° | 720° |
| Kapacitet apsorpcije energije | Standardno | +40% poboljšano |
| Očekivani život foka | 5M ciklusi | 10 milijuna ciklusa |
| Tehnička dokumentacija | Osnovno | Sveobuhvatan |
| Vrijeme isporuke | 6-8 tjedana | 3-5 dana |
| Cjenovna točka | Premium | 30% Uštede |
Zašto naši kupci biraju Bepto
Ne prodajemo samo cilindar – rješavamo proizvodne probleme. Kad surađujete s nama, dobivate trenutačan pristup tehničkoj stručnosti, brzu isporuku koja minimizira zastoje i komponente koje jednostavno rade bolje za manje novca. Naši cilindri bez klipa projektirani su da zadovolje ili nadmaše OEM specifikacije, istovremeno pružajući prigušne performanse koje zahtijevaju vaše primjene visokih brzina.
Zaključak
Razumijevanje i poštivanje grafikona kapaciteta prigušivanja nije opcionalno – to je ključno za pouzdan rad pneumatskog sustava, zaštitu vaše investicije i održavanje radne dostupnosti na kojoj ovisi vaše poslovanje.
Često postavljana pitanja o nosivosti jastučića u cilindarima bez klipa
Čemu služi grafikon kapaciteta prigušivanja?
Grafikon sposobnosti ublažavanja pomaže vam utvrditi može li određeni cilindar sigurno podnijeti kombinaciju mase opterećenja i brzine u vašoj primjeni bez oštećenja. Sprječava prekomjernu specifikaciju (rasipanje novca) i nedovoljnu specifikaciju (uzrokovanje kvarova) pružajući jasne operativne granice temeljene na ograničenjima apsorpcije kinetičke energije.
Kako mogu znati radi li moj trenutni cilindar unutar sigurnih granica prigušivanja?
Izračunajte svoju kinetičku energiju pomoću formule KE = ½mv², zatim je usporedite s nazivnom kapacitetom cilindra navedenim u dokumentaciji proizvođača. Ako ste unutar 80% od maksimalne ocjene, nalazite se u sigurnoj zoni s marginom za varijabilnost.
Mogu li povećati kapacitet prigušivanja podešavanjem iglenih ventila?
Podešavanje prigušnih igala mijenja profil usporavanja, ali ne povećava ukupni kapacitet apsorpcije energije cilindra. Zamislite to kao podešavanje amortizera na vašem automobilu – možete učiniti vožnju mekšom ili čvršćom, ali ne možete povećati maksimalno opterećenje koje ovjes može podnijeti.
Koja je razlika između podesivog i fiksnog prigušivanja?
Podešavanje prigušivanja koristi iglene ventile za kontrolu protoka ispušnog plina tijekom usporavanja, omogućujući precizno podešavanje karakteristika zaustavljanja za različita opterećenja i brzine. Fiksno prigušivanje pruža unaprijed zadanu stopu usporavanja koja se ne može mijenjati—jednostavnije je, ali manje fleksibilno za različite primjene.
Zašto Bepto cilindri nude bolju amortizaciju od OEM alternativa?
Naši cilindri imaju veće prigušne komore, veće udaljenosti za usporavanje i vrhunske materijale brtvi koji zajedno upijaju više energije i traju dulje—sve to uz 30% nižu cijenu od OEM dijelova. Naše cilindri bez cijevi posebno smo projektirali za zahtjevne industrijske primjene gdje performanse prigušivanja izravno utječu na vrijeme neprekidnog rada i profitabilnost. Osim toga, isporučujemo u danima, a ne u tjednima, pa se brzo vraćate u proizvodnju.
-
