Svake godine, neplanirano zastoje1 Usporeno snabdevanje pneumatskih komponenti košta proizvođače milijune. 😟 Kad jedan aktuator zakaže, cijela linija staje — i počinje otkucavati vrijeme gubitka prihoda.
Pneumatski aktuator je uređaj koji pretvara energiju komprimiranog zraka u mehanički pokret — linearan ili rotacijski — za upravljanje ventilima, stezaljkama i strojevima u industrijskoj automatizaciji. Glavne vrste pneumatskih aktuatora uključuju linearne cilindre, rotacijski aktuatori2, i cilindri bez klipa, svaki prilagođen različitim zahtjevima za pokretom.
Ja sam Chuck, direktor prodaje u Bepto Pneumaticsu, i vidio sam ovu priču stotinama puta. Tek prošlog tromjesečja inženjer za održavanje u Michiganu nazvao nas je u panici — njegov OEM aktuator je otkazao, originalni dobavljač je naveo rok isporuke od šest tjedana, a njegova proizvodna linija gubila je $22,000 dnevno. Upravo je to vrsta situacije koju pomažemo riješiti. Dopustite da vas provedem kroz sve što trebate znati o vrstama pneumatskih aktuatora. 🔧
Sadržaj
- Što je pneumatski aktuator i kako radi?
- Koje su glavne vrste pneumatskih aktuatora za industrijsku automatizaciju?
- Zašto bezosovinski cilindri postaju sve popularniji od standardnih pneumatskih aktuatora?
- Kako odabrati pravi pneumatski aktuator za vašu primjenu?
Što je pneumatski aktuator i kako radi?
Razumijevanje definicije pneumatskog aktuatora prvi je korak u odabiru prave komponente za vaš sustav.

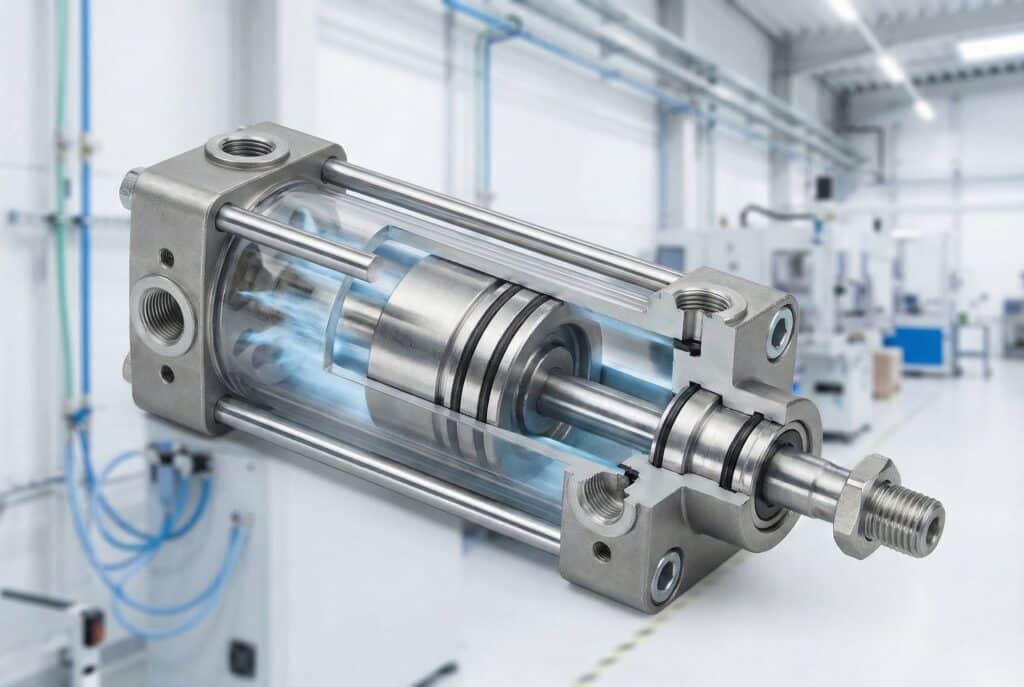

Pneumatski aktuator radi tako da prima komprimirani zrak u zapečaćenu komoru, koja gura klip za stvaranje mehaničke sile i pokreta. Ovaj jednostavan i pouzdan mehanizam čini pneumatske aktuatore jednim od najraširenijih rješenja za upravljanje pokretom u tvornicama diljem svijeta. ⚙️
Osnovni radni princip
Komprimirani zrak ulazi kroz otvor, stvara tlak na jednoj strani klipa i pokreće ga naprijed. Obrnuti protok zraka povlači klip. Nijedan električni impuls ne dotiče pokretne dijelove, što znači da su pneumatski aktuatori po svojoj prirodi sigurni u eksplozivna ili vlažna okruženja3.
Ključne prednosti
- Čisto rukovanje — nema curenja ulja ili kontaminacije
- Brze brzine bicikliranja — idealno za linije s velikom propusnošću
- Jednostavno održavanje — manje pokretnih dijelova nego kod hidrauličnih sustava
Koje su glavne vrste pneumatskih aktuatora za industrijsku automatizaciju?
Nisu svi aktuatori jednaki. Odabir pogrešne vrste može značiti rasipanje proračuna i lošu izvedbu.

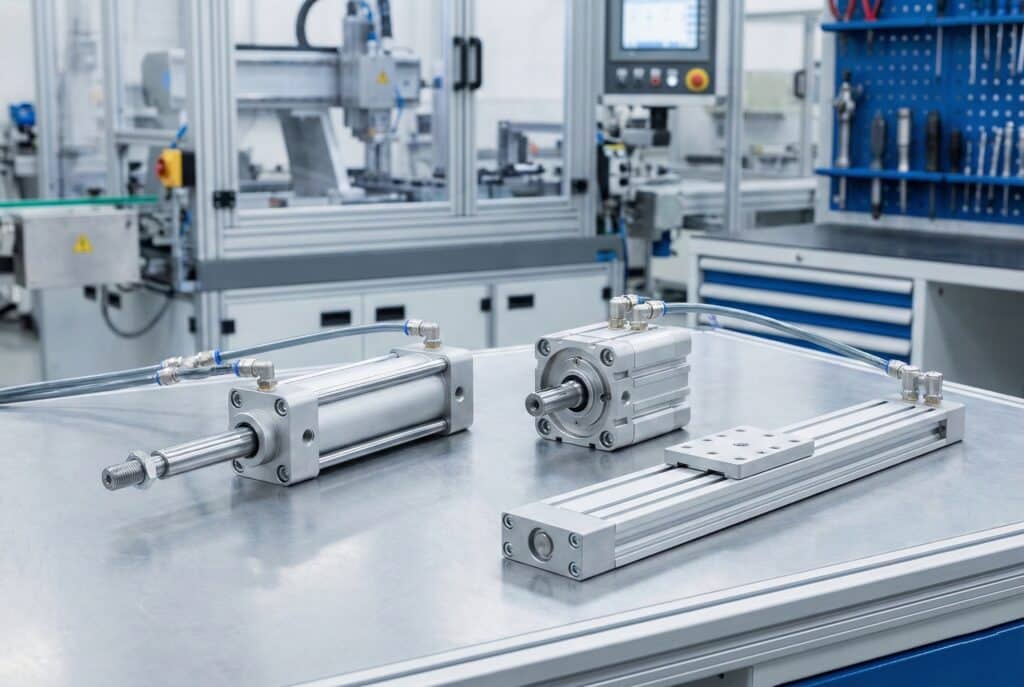

Glavne vrste pneumatskih aktuatora su linearna aktuatora (standardni cilindri), rotacijska aktuatora i cilindri bez klipa. Linearna aktuatora gura i vuče u ravnoj liniji, rotacijska aktuatora proizvodi rotacijski pokret, a cilindri bez klipa pružaju dugohodni linearan pokret u kompaktnom kućištu.
Tablica brzog usporedbe
| vrsta | Pokret | Najbolje za | Ograničenje moždanog udara |
|---|---|---|---|
| Standardni cilindar | Linearan (guranje/vlačenje) | Stezanje, prešanje, kratki hodovi | Šipka se produžuje, potrebna je slobodna visina. |
| Rotacijski aktuator | Rotacijski (90°–360°) | Upravljanje ventilima, indeksne ploče | Ograničeno na kutni raspon |
| Cilindar bez klipa | Linearan (dug hod) | Prijenosne linije, portali sustavi4 | Kompaktan — bez izbočene šipke |
Scenarij iz stvarnog svijeta 🏭
Sarah, voditelj nabave u tvrtki za proizvodnju pakirne opreme u Stuttgart, Njemačka, specificirala je standardne cilindre za primjenu prijenosa duljine 1,5 metra. Produžena duljina klipa učinila je okvir stroja ogromnim i skupim. Kad je prešla na Bepto cilindar bez klipa, smanjila je otisak stroja za 40% — i smanjila trošak komponente za više od 30% u usporedbi s OEM ekvivalentom.
Zašto bezosovinski cilindri postaju sve popularniji od standardnih pneumatskih aktuatora?
Ovo je trend koji svake godine u Bepto Pneumaticsu sve više ubrzava, i to s dobrim razlogom.
Cilindri bez klipa potpuno uklanjaju istureni klipni vrat, omogućujući da se puna duljina hoda smjesti unutar duljine tijela cilindra. To ih čini idealnima za rasporede s ograničenim prostorom i automatizacijske zadatke s dugim hodom, gdje standardni cilindri jednostavno ne mogu konkurirati.

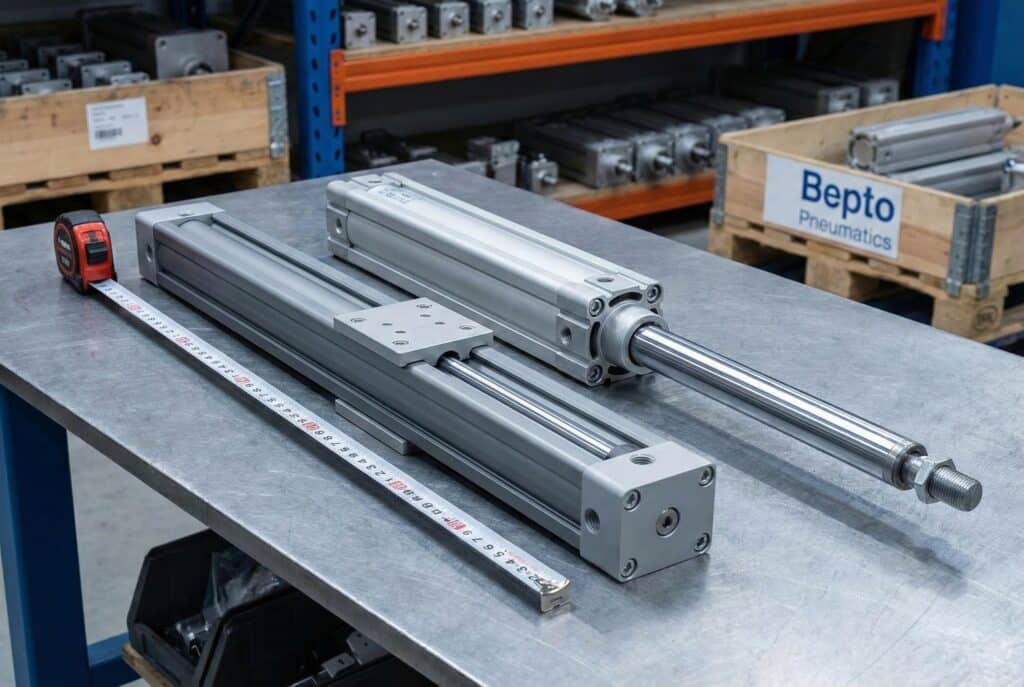

Cilindar bez klipa naspram standardnog pneumatskog aktuatora
| Značajka | Cilindar bez klipa | Standardni cilindar |
|---|---|---|
| Dužina instalacije | ≈ Duljina hoda | ≈ 2× duljina hoda |
| Bočno utovarivanje5 Rukovanje | Izvrsno (vodič kroz kolica) | Loše (rizik od savijanja šipke) |
| Dugi hod (>1 m) | ✅ Idealno | ⚠️ Problemi s opuštanjem šipke |
| Cijena (Bepto vs. OEM) | Ušteda do 35% | Varira |
U Bepto, cilindri bez klipa su naša osnovna specijalnost. Proizvodimo visokokvalitetne zamjenske dijelove kompatibilne s vodećim markama — SMC, Festo, Parker — tako da dobivate performanse razine OEM-a bez OEM-ove cijene. 💰
Kako odabrati pravi pneumatski aktuator za vašu primjenu?
Ovo je pitanje koje mi najčešće postavljaju, a odgovor ovisi o trima čimbenicima.
Da biste odabrali pravi pneumatski aktuator, procijenite vrstu potrebnog gibanja (linearno ili rotacijsko), duljinu hoda i nosivost. Za kratke hodeve manje od 500 mm standardni cilindri dobro funkcioniraju. Za duge hodeve ili skučen prostor cilindri bez klipa su pametniji izbor.

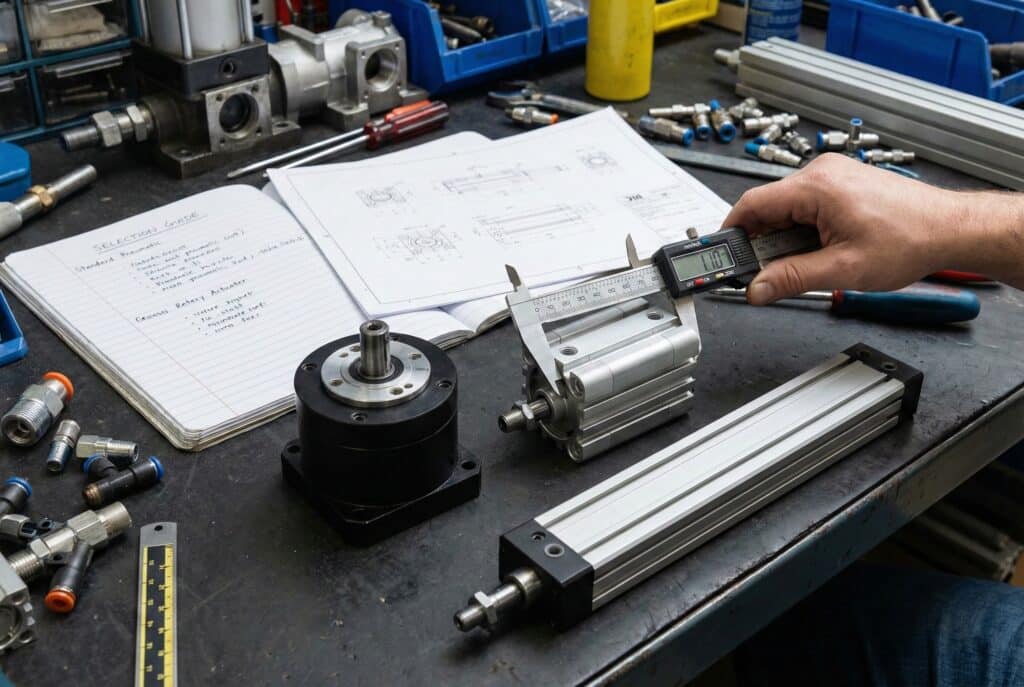

Moj vodič za odabir u 3 koraka
- Definirajte pokret — Linearno guranje/povlačenje? Rotacija? Prijenos na daljinu?
- Provjerite prostor — Pažljivo izmjerite svoj raspoloživi prostor za montažu.
- Usporedi ukupne troškove — Ne gledajte samo cijenu jedinice. Uzmite u obzir vrijeme zastoja, rok isporuke i održavanje.
Derek, viši inženjer održavanja u tvornici automobilskih dijelova u Columbus, Ohio, naučio je to na teži način. Svakih nekoliko mjeseci morao je mijenjati standardne cilindar na prijenosnoj jedinici zbog savijanja klipa. Nakon što je prešao na Bepto cilindar bez klipa s magnetskim spojem, jedinica radi bez problema više od 18 mjeseci — a isporučena mu je u roku od 5 radnih dana. 🚀
Zaključak
Bilo da vam je potreban jednostavan linearni potisak ili bezšipkasto rješenje s dugim hodom, razumijevanje vrsta pneumatskih aktuatora temelj je pametnijeg nabavljanja — a u Bepto Pneumaticsu smo tu da vam pomognemo nabaviti pravi dio brzo i povoljno. ✅
Često postavljana pitanja o vrstama pneumatskih aktuatora
P1: Koja je najjednostavnija definicija pneumatskog aktuatora?
Pneumatski aktuator je uređaj koji koristi komprimirani zrak za stvaranje mehaničkog gibanja za industrijske kontrolne zadatke. Dolaze u linearnim, rotacijskim i bezkliznim konfiguracijama, ovisno o primjeni.
P2: Koje su najčešće vrste pneumatskih aktuatora koje se koriste u tvornicama?
Tri najčešća tipa pneumatskih aktuatora su standardni linearci, rotacijski aktuatori i cilindri bez klipa. Standardni cilindri dominiraju zadacima kratkog hoda, dok cilindri bez klipa briljiraju u primjenama s dugim hodom i uštedom prostora.
Q3: Mogu li Bepto cilindri bez šipke zamijeniti OEM marke poput SMC-a ili Festo?
Da. Bepto cilindri bez cijevi projektirani su kao izravne zamjene za vodeće OEM marke, nudeći identične dimenzije montaže i specifikacije performansi po znatno nižoj cijeni uz bržu isporuku.
Q4: Koliko dugo treba da se primi Bepto pneumatski aktuator?
Većina standardnih Bepto aktuatora isporučuje se u roku od 1–5 radnih dana. Održavamo velike zalihe upravo kako bismo smanjili vrijeme zastoja naših kupaca — jer znamo da svaki sat na proizvodnoj liniji ima svoju cijenu.
Q5: Jesu li cilindri bez klipa bolji od standardnih cilindara?
Ovisno o vašoj primjeni. Cilindri bez klipa superiorni su za duge hodove (preko 500 mm) i za skučen prostor za ugradnju. Za jednostavne zadatke guranja s kratkim hodom standardni cilindar može biti isplativiji.
-
Neplanirano zastoje odnose se na neočekivane kvarove opreme koji zaustavljaju proizvodnju, što često rezultira značajnim financijskim gubicima i poremećajima u lancu opskrbe za proizvođače. ↩
-
Uređaji koji pretvaraju pneumatski tlak u oscilirajući ili kontinuirani rotacijski pokret, a koji se obično koriste u industrijskoj automatizaciji za zadatke okretanja, indeksiranja i miješanja. ↩
-
Pneumatski sustavi su po svojoj prirodi sigurniji u opasnim područjima jer se oslanjaju na komprimirani zrak umjesto na električnu energiju, čime se uklanja rizik od paljenja uslijed električnih iskri. ↩
-
Okvirna struktura koja obično radi u kartezijskom koordinatnom sustavu X, Y i Z, široko se koristi u automatiziranim proizvodnim aplikacijama za hvatanje i postavljanje. ↩
-
Nenamjerana bočna sila primijenjena okomito na smjer gibanja cilindra, koja može uzrokovati prijevremeno trošenje brtve, trenje i katastrofalno lom klipa. ↩
