Uvod
Jeste li ikada naručili pneumatsku komponentu samo da biste otkrili da navoji ne odgovaraju vašem postojećem sustavu? Ova skupa pogreška događa se svakodnevno u tvornicama diljem svijeta, uzrokujući kašnjenja, frustracije i neočekivane troškove. Neusklađenost navoja može zaustaviti proizvodne linije i iscrpiti proračune brže nego gotovo bilo koja druga pogreška pri nabavi.
BSP, NPT, G i R navoji su četiri najčešća standarda navoja koji se koriste u pneumatskim sustavima diljem svijeta. BSP (Britanski standardni cijev1) i G navoji koriste paralelne dizajne, dok NPT (Nacionalni navoj za cijevi2) i R navoji imaju sužene profile. Razumijevanje tih razlika ključno je za osiguranje nepropusnih spojeva i kompatibilnosti sustava.
Tek prošlog mjeseca razgovarao sam s Davidom, nadzornikom održavanja u tvornici automobilskih dijelova u Michiganu, koji se suočio s trodnevnim zastojem proizvodnje jer je netko naručio NPT priključke za sustav dizajniran za BSP navoje. Njegova frustracija bila je opipljiva – i potpuno izbjegljiva uz pravo znanje. Dopustite mi da vas provedem kroz sve što trebate znati.
Sadržaj
- Što su BSP niti i gdje se koriste?
- Kako se NPT navoji razlikuju od BSP navoja?
- Koja je razlika između oznaka G i R za navoje?
- Koji tip cijevi odabrati za vaš pneumatski sustav?
Što su BSP niti i gdje se koriste?
Odabir pravog standarda niti počinje razumijevanjem vašeg geografskog tržišta i industrijskih konvencija.
BSP (British Standard Pipe) navoji su paralelni navoji koji se obično koriste diljem Europe, Azije, Australije i većine zemalja Commonwealtha. Postoje u dvije varijante: BSPP (paralelni) za mehaničke spojeve s brtvenim podloškama i BSPT (konični) za samobrtve primjene u sustavima nižeg tlaka.
Povijest i prevalencija BSP-a
BSP navoji potječu iz Ujedinjenog Kraljevstva i postali su de facto standard diljem Britanskog Carstva. Danas su i dalje dominantni na međunarodnim tržištima izvan Sjeverne Amerike. U Bepto Pneumaticsu otprilike 70% narudžbi cilindara bez klipa uključuju BSP priključke—što svjedoči o njihovom globalnom dosegu.
BSPP nasuprot BSPT: Razumijevanje varijanti
Obitelj BSP-a uključuje dva ključna podtipa:
| Značajka | BSPP (G navoj) | BSPT (konusni navoj) |
|---|---|---|
| Profil | Paralelno | Suženi (1:16) |
| Metoda brtvljenja | Zajamčena podloška ili O-prsten | Kompozit za niti ili PTFE traka3 |
| Uobičajene primjene | hidraulika, pneumatski sustavi visokog tlaka | Pneumatika niskog tlaka, vodeni sustavi |
| Primjer oznake | G 1/4 | R 1/4 ili BSPT 1/4 |
Praktična primjena
Sjećam se da sam radio sa Sarah, voditeljicom nabave u tvrtki za proizvodnju pakirnih strojeva u Manchesteru, Engleska. Ona je dosljedno naručivala BSPT priključke kad je njezina njemačka oprema zahtijevala BSPP. Rezultat? Uporni manji curenja koja su smanjila učinkovitost sustava za gotovo 151 TP3T. Kad smo otkrili problem i prešli na odgovarajuće BSPP priključke s obloženim podloškama, njezina potrošnja zraka znatno se smanjila.
Kako se NPT navoji razlikuju od BSP navoja?
Razumijevanje NPT-a je ključno ako opremu isporučujete na sjevernoamerička tržišta ili radite s komponentama proizvedenim u SAD-u.
NPT (National Pipe Thread) je konusni navojni standard koji se pretežno koristi u Sjedinjenim Američkim Državama i Kanadi. Za razliku od BSP-ovog 55-stupanjskog kuta navoja, NPT ima 60-stupanjski kut i konusni omjer 1:16, stvarajući klinasti zaptivni prsten pri zatezanju uz upotrebu zaptivnog sredstva za navoje ili PTFE trake.

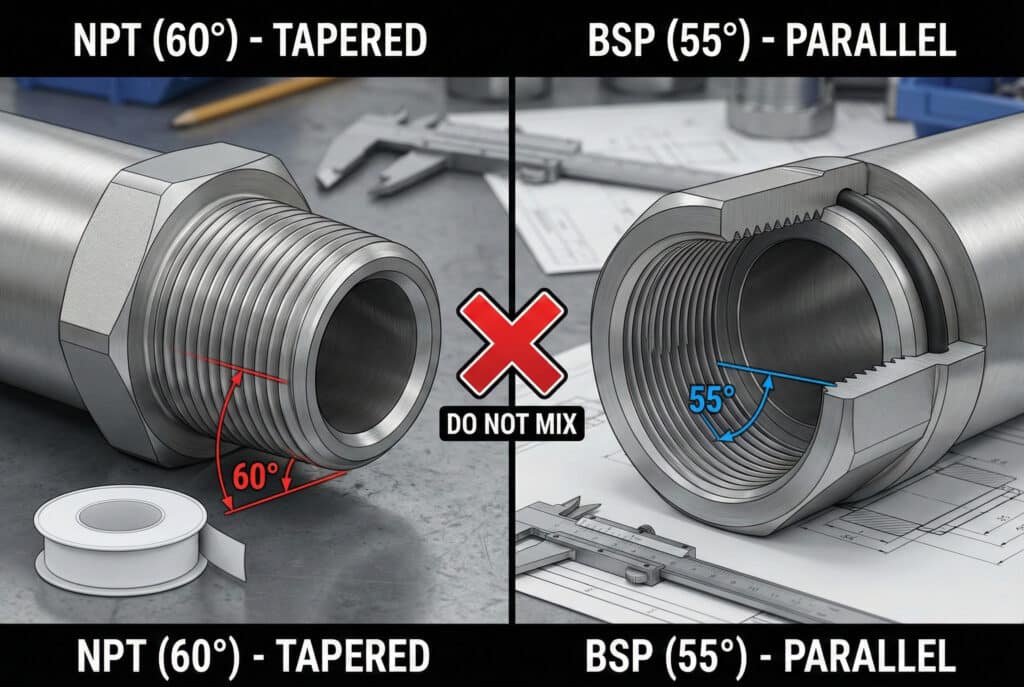

Kritične dimenzijske razlike
Nekompatibilnost između NPT i BSP nije samo pitanje suženja naspram paralelnosti – temeljna geometrija se razlikuje:
| Specifikacija | NPT | BSP |
|---|---|---|
| Kut niti | 60° | 55° |
| Obrazac za nit | Suženi (1:16) | Paralelni (BSPP) ili suženi (BSPT) |
| Pitch | Različito za istu nominalnu veličinu | ISO 228-14 standardni |
| Zaptivanje | Metal-na-metal preko sužavanja | Prirubnica/O-prsten (BSPP) ili konusni (BSPT) |
Zašto ne možete miješati NPT i BSP
Ovo je možda najvažnija lekcija koju dijelim sa klijentima: NPT i BSP navoji NISU međusobno zamjenjivi., čak i ako se čine jednake veličine. Različiti kutovi navoja znače da se neće pravilno spojiti. Silovito spajanje dovodi do prekretanja navoja, curenja i mogućih sigurnosnih rizika.
Stvarnost sjevernoameričkog tržišta
U našoj tvrtki vodimo odvojeni inventar namjenski za NPT-navojne cilindričke cijevi predviđene za američke i kanadske kupce. Iako to povećava složenost, apsolutno je nužno. Vidjeli smo previše slučajeva u kojima su dobronamjerni inženjeri pokušali “napraviti da radi” s miješanim navojima – rezultat je uvijek problematičan.

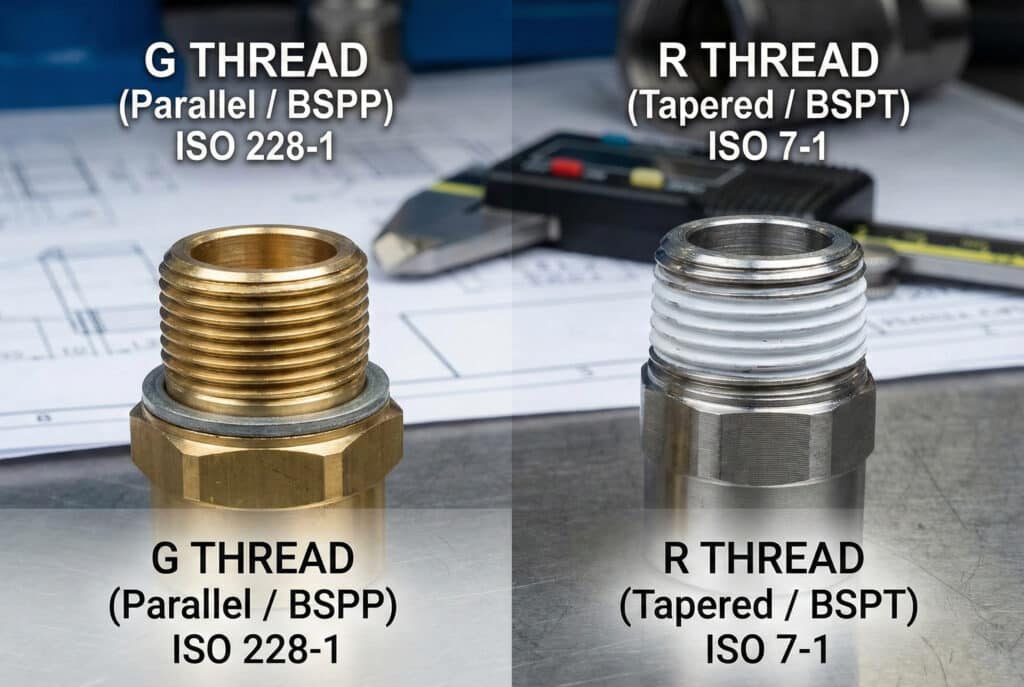

Koja je razlika između oznaka G i R za navoje?
Nomenklatura niti može biti zbunjujuća, ali razumijevanje ovih oznaka sprječava skupe pogreške pri naručivanju.
G navoji su paralelni BSP navoji (BSPP) označeni prema standardu ISO 228-1, dok su R navoji suženi BSP navoji (BSPT) označeni prema ISO 7-15 standard. Slovo označava profil: G za paralelan (od njemačke riječi “Gewinde”), R za suženi (od “Rp” za unutarnje sužene navoje).
Dešifriranje sustava oznaka
Evo kako ispravno čitati istaknute stavke niti:
Primjeri G-niti:
- G 1/4 = Paralelni vanjski navoj, nominalno 1/4 inča
- G 1/2 = Paralelni vanjski navoj, nominalno 1/2 inča
Primjeri R niti:
- R 1/4 = Konični vanjski navoj, nominalno 1/4 inča
- Rc 1/4 = Konični unutarnji navoj, nominalno 1/4 inča
- Rp 1/4 = Paralelni unutarnji navoj (za spajanje s R vanjskim)
Čimbenik konfuzije
Mnogi inženjeri koriste “BSP” općenito, a da ne preciziraju je li riječ o paralelnom ili suženom navoju. Ta dvosmislenost uzrokuje probleme. Kad nas kupci kontaktiraju, uvijek pitam: “Trebate li G ili R navoje?” Ovo jednostavno pojašnjenje štedi tjednima razmjene poruka. ✅
Usklađivanje s međunarodnim standardima
| Stari naziv | Moderna ISO oznaka | vrsta |
|---|---|---|
| BSPP | G (ISO 228-1) | Paralelno |
| BSPT | R (ISO 7-1) | Suženi vanjski |
| BSPT unutarnji | Rc (ISO 7-1) | Suženi unutarnji |
| BSPP interno za R | Rp (ISO 7-1) | Paralelno unutarnje |
Koji tip cijevi odabrati za vaš pneumatski sustav?
Odabir optimalnog standarda niti ovisi o više čimbenika, a ne samo o geografskoj lokaciji.
Odaberite NPT navoje za sjevernoamerička tržišta i opremu, G (BSPP) navoje za primjene visokog tlaka koje zahtijevaju pouzdano brtvljenje O-prstenovima ili podloškama te R (BSPT) navoje za sustave nižeg tlaka gdje je prihvatljivo suženo samobrtvljenje. Uvijek se pridržavajte standarda navoja postojećeg sustava, osim ako ne ugrađujete adaptere.

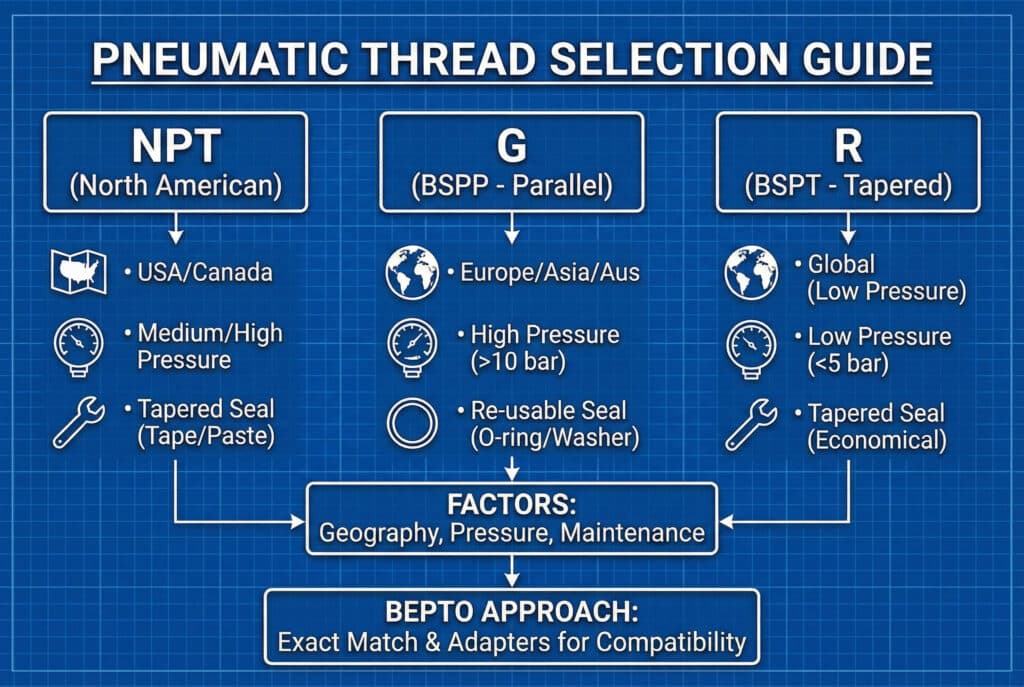

Matrica odluke za odabir niti
Uzmite u obzir ove čimbenike pri odabiru navoja za vaše pneumatske komponente:
Geografski razlozi
- Sjeverna Amerika: Podrazumijevano NPT, osim ako oprema ne odredi drugačije
- Europa, Azija, Australija: Podrazumijevano na BSP (G ili R ovisno o primjeni)
- Globalna opremaPažljivo provjerite specifikacije proizvođača.
Razine tlaka primjene
- Visoki tlak (>10 bar)Radije odaberite G-niti s pravilnim brtvljenjem O-prstenom.
- Srednji tlak (5-10 bar): G ili R prihvatljivi uz odgovarajuće brtvljenje
- Niski tlak (<5 bar): R-niti su često dovoljne i ekonomičnije
Zahtjevi za montažu i održavanje
G navoji nude prednosti za sustave koji zahtijevaju česta rastavljanja. Paralelni dizajn s zamjenjivim brtvenim podloškama omogućuje ponovno sastavljanje spojeva više puta bez narušavanja. R i NPT konični navoji, naprotiv, mogu zahtijevati svježi brtveni materijal pri svakom sastavljanju i mogu se istrošiti pri ponovljenim ciklusima sastavljanja.
Pristup Bepto Pneumatics
U našoj tvrtki držimo cilindar bez cijevi u svim glavnim konfiguracijama navoja. Kada kupci zamjenjuju postojeće cilindre marki kao što su SMC, Festo ili Parker, pažljivo usklađujemo ne samo promjer i hod, nego i točnu specifikaciju navoja. Ova posvećenost detaljima razlog je zašto naši zamjenski cilindri ostvaruju istinsku plug-and-play kompatibilnost—štedeći našim kupcima i vrijeme i novac.
Kada koristiti adaptera za niti
Ponekad naslijedite miješane sustave ili trebate integrirati opremu iz različitih regija. Visokokvalitetni adapteri navoja mogu povezati NPT i BSP priključke, ali dodaju potencijalne točke curenja i povećavaju troškove. Adaptere preporučujemo samo kao privremena rješenja ili kada preinaka sustava nije izvediva.
Zaključak
Razumijevanje vrsta navoja nije samo tehničko znanje—to je poslovna nužnost koja izravno utječe na vašu dobit, pouzdanost sustava i operativnu učinkovitost. Bilo da specificirate G, R, BSP ili NPT navoje, preciznost je ključna.
Često postavljana pitanja o pneumatskim standardima za niti
Mogu li koristiti NPT priključke s BSP navojima?
Ne, NPT i BSP navoji su temeljno nekompatibilni zbog različitih kutova navoja (60° naspram 55°) i nikada ih ne smije silom spajati. Pokušaj miješanja ovih standarda dovodi do pogrešnog navoja, curenja i mogućeg kvara sustava. Uvijek koristite odgovarajuće adapteri za navoje ako morate povezati različite standarde, iako je usklađivanje navoja uvijek bolje rješenje.
Što znači “G” u oznaci G-niti?
Naznaka “G” potječe od njemačke riječi “Gewinde” (što znači navoj) i označava paralelnu BSP navojnicu prema standardu ISO 228-1. Ova nomenklatura se međunarodno koristi za jasno razlikovanje paralelnog navoja od suženog R navoja, čime se uklanja dvosmislenost starije terminologije “BSP”.
Kako mogu utvrditi koju vrstu niti trenutno imam?
Koristite mjerač koraka navoja za mjerenje navoja po inču, provjerite suženje ravnom letvom i, ako je moguće, izmjerite kut navoja. NPT navoji pokazuju vidljivo suženje i kut od 60°, dok su G navoji savršeno paralelni i imaju kut od 55°. Ako ste u nedoumici, posavjetujte se s dokumentacijom originalne opreme ili kontaktirajte proizvođača – mi u Bepto Pneumatics svakodnevno pomažemo kupcima pri identifikaciji navoja.
Zašto europski i američki sustavi koriste različite standarde navoja?
Standardizacija navoja razvijala se neovisno na temelju povijesnog industrijskog razvoja i nacionalnih napora u standardizaciji u 19. i ranom 20. stoljeću. Britansko Carstvo standardiziralo je BSP navoje, dok su Sjedinjene Države razvile NPT navoje. Ti su se standardi ukorijenili na svojim tržištima i ostaju dominantni i danas unatoč naporima globalizacije.
Razlikuju li se metrički navoji od BSP i NPT?
Da, metrički navoji (poput M10x1.0) koriste dimenzioniranje temeljeno na milimetrima i potpuno različite profile navoja, dodajući još jedan sloj složenosti dizajnu pneumatskog sustava. Metrični navoji sve su češći u suvremenoj opremi, osobito kod europskih i azijskih proizvođača. U Bepto Pneumaticsu nudimo metrične navoje na našim cilindarima bez klipa kako bismo zadovoljili ovu rastuću potražnju.
-
Opsežne informacije o povijesti i tehničkim specifikacijama britanskih standardnih navoja za cijevi. ↩
-
Tehnički detalji o američkim nacionalnim standardima za navoje na cijevima i njihovim specifičnim suženjima. ↩
-
Vodič o tome kako politetraflouroetilen (Teflon) traka funkcionira kao brtvilo navoja i mazivo. ↩
-
Službeni međunarodni standardni dokument koji specificira zahtjeve za nebrtvene navoje na cijevima. ↩
-
Službeni međunarodni standard koji detaljno propisuje dimenzije navoja na cijevima, na kojima se stvaraju tlakovodonepropusni spojevi. ↩
