Histerezija1 je nevidljivi ubojica preciznosti koji vreba u svakom proporcionalnom sustavu aktuatora—tiho uništavajući preciznost pozicioniranja do 15% dok inženjeri krive sve osim pravog krivca. Ovaj fenomen uzrokuje da aktuatori “pamte” svoje prethodne položaje, stvarajući nepredvidive mrtve zone koje pretvaraju glatku kontrolu u frustrirajuću nedosljednost.
Histeresis u upravljanju proporcionalnim aktuatorom stvara pogreške u pozicioniranju od 2–151 TP3T punog hoda zbog mehaničkog zazora, trenja brtvi, magnetskih učinaka i mrtvih zona kontrolnog ventila, što zahtijeva kompenzaciju putem softverskih algoritama, mehaničkog prednaprezanja, povratne sprege veće rezolucije i pravilnog odabira komponenti kako bi se postigla točnost pozicioniranja ispod 11 TP3T.
Prije dva mjeseca radio sam s Jennifer, inženjericom za upravljanje u zrakoplovnoj tvornici u Seattleu, čiji su roboti za precizno sklapanje dosljedno promašivali ciljeve za 3 mm — ne nasumično, nego u predvidivom obrascu koji je vrištao na histereziju. Nakon implementacije naših Bepto rješenja protiv histerezije, njezine su pogreške u pozicioniranju pale na ispod 0,5 mm. ✈️
Sadržaj
- Što točno jest histereza i zašto se javlja u proporcionalnim aktuatorima?
- Kako histereza utječe na različite vrste proporcionalnih sustava upravljanja?
- Koje tehnike mjerenja najbolje identificiraju i kvantificiraju učinke histereze?
- Koje su najučinkovitije metode za minimiziranje histereze u vašem sustavu?
Što točno jest histereza i zašto se javlja u proporcionalnim aktuatorima?
Razumijevanje mehanizama histereze ključno je za postizanje precizne proporcionalne kontrole u pneumatskim i hidrauličkim sustavima aktuatora.
Histerezija nastaje kada ovisnost izlaznog položaja aktuatora ovisi i o trenutnoj ulaznoj zapovijedi i o prethodnoj povijesti položaja, stvarajući različite putanje odziva za zapovijedi povećanja u odnosu na zapovijedi smanjenja zbog mehaničkog zazora, sila trenja, magnetskih učinaka i mrtvih zona upravljačkog ventila koje se nakupljaju tijekom kontrolne petlje.

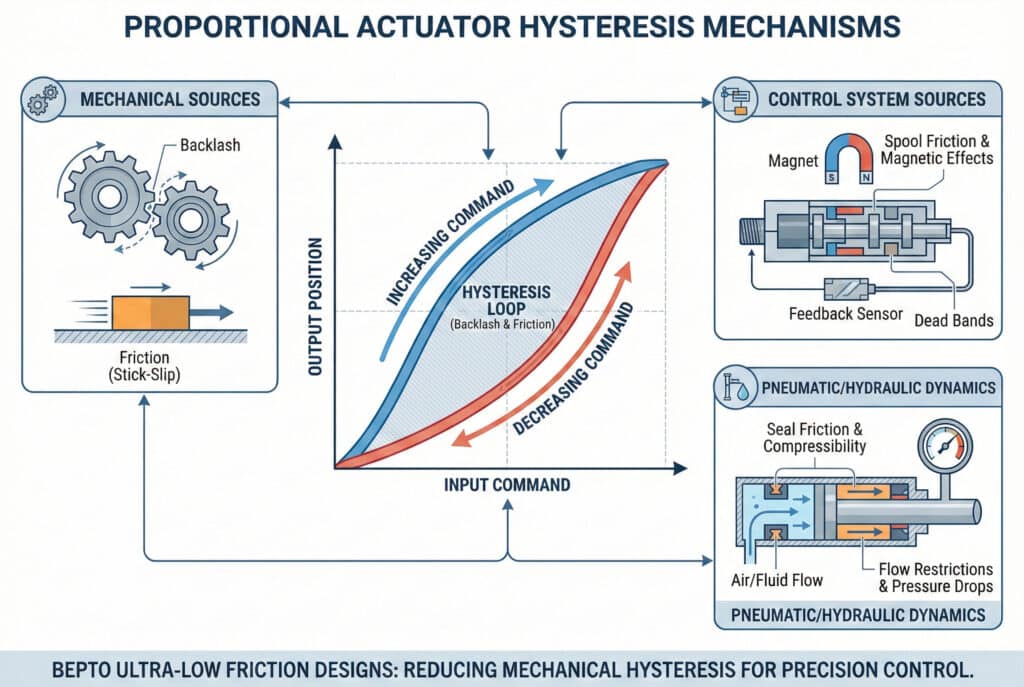

Osnovni mehanizmi histereze
Mehanički izvori
Fizičke komponente značajno doprinose histereziji sustava:
- Protureakcija2: Zupčani prijenosi, spojevi i priključci stvaraju mrtve zone
- Trzanje: Razlike između statičkog i kinetičkog trenja uzrokuju ljepljivo-klizajuće ponašanje.
- Usklađenost: Elastična deformacija u mehaničkim vezama
- Oznake habanja: Trošenje komponenti stvara nepravilne kontaktne površine.
Izvori kontrolnog sustava
Elektronički i pneumatski kontrolni elementi dodaju histerezu:
| Tip komponente | Tipična histereza | Primarni uzrok | Strategija ublažavanja |
|---|---|---|---|
| Servo ventili | 0.1-0.5% | Trenje na koluti | Visokofrekventni dither |
| Proporcionalni ventili3 | 0.5-2% | Magnetska histereza | Naknada za povratne informacije |
| Senzori položaja | 0.05-0.2% | Elektronička buka | Filtriranje signala |
| Pojačala | 0.1-0.3% | Postavke mrtve trake | Kalibracijska prilagodba |
Fizički izvori u pneumatskim sustavima
Učinci trenja brtvila
Pneumatski zaptivci stvaraju značajne izvore histereze:
- Klačunsko trenje: Za pokretanje je potrebna veća sila.
- Trljanje pri trčanju: Manja sila tijekom kontinuiranog gibanja
- Ljepljivo-klizno ponašanje4: Neredovito kretanje pri malim brzinama
- Ovisnost o temperaturi: Trenje se mijenja s radnom temperaturom.
Dinamika tlaka
Utjecaji tlaka pneumatskog sustava doprinose histerezi:
- Kompresibilnost: Zračni pritisak stvara ponašanje nalik opruzi.
- Ograničenja protoka: Ograničenja ventila i armatura uzrokuju kašnjenja.
- Padovi tlaka: Gubici u liniji stvaraju sile ovisne o položaju.
- Učinci temperature: Toplinsko širenje utječe na krutost sustava.
U Bepto smo konstruirali naše cilindar bez klipa s brtvama iznimno niske trenje i precizno obrađenim vodilicama koje smanjuju mehaničku histerezu za 60% u usporedbi sa standardnim dizajnima – što je ključno za primjene visokoprecizne proporcionalne kontrole.
Histeresis ovisna o opterećenju
Učinci promjenjivog opterećenja
Vanjski opterećenja značajno utječu na karakteristike histereze:
- Gravitacijska opterećenja: Varijacije sile ovisne o položaju
- Inercijske sile: Zahtjevi za silu ovisni o ubrzanju
- Procesna opterećenja: Promjenjive vanjske sile tijekom rada
- Sile trenja: Varijacije površinske kontaktne sile
Dinamičke interakcije opterećenja
Pokretna opterećenja stvaraju složene obrasce histereze:
- Učinci ubrzanja: Inerticijske sile tijekom promjena brzine
- Vibracijsko spajanje: Vanjske vibracije utječu na pozicioniranje.
- Rezonančne interakcije: Uzbuđivanje prirodne frekvencije
- Varijacije prigušivanja: Karakteristike prigušivanja ovisne o opterećenju

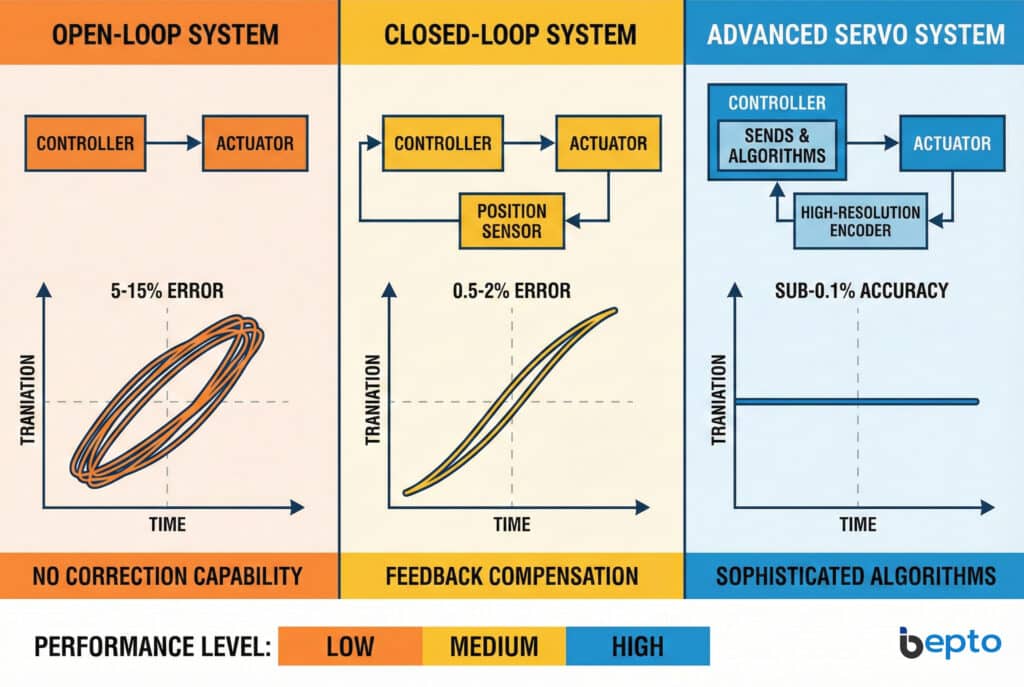

Kako histereza utječe na različite vrste proporcionalnih sustava upravljanja?
Histerezni učinci znatno variraju među različitim tehnologijama aktuatora i arhitekturama upravljanja, što zahtijeva prilagođene strategije kompenzacije.
Proporcionalni sustavi otvorene petlje imaju pogreške histereze od 5 do 15 °C bez mogućnosti korekcije, dok sustavi zatvorene petlje mogu smanjiti histerez na 0,5 do 2 °C putem povratne kompenzacije, pri čemu napredni servo sustavi postižu točnost ispod 0,1 °C koristeći enkoder visoke rezolucije i sofisticirane upravljačke algoritme.
Sustavi upravljanja otvorenog kruga
Urođena ograničenja
Sustavi otvorenog kruga ne mogu kompenzirati učinke histereze:
- Nema korekcije povratne sprege: Greške se gomilaju bez otkrivanja
- Predvidljivi obrasci: Histerezija stvara ponovljive pogreške u pozicioniranju.
- Osjetljivost na temperaturu: Učinkovitost varira ovisno o radnim uvjetima.
- Ovisnost o opterećenju: Različita opterećenja stvaraju različite obrasce histereze.
Tipične karakteristike performansi
Performanse histereze sustava otvorene petlje variraju ovisno o primjeni:
| Vrsta prijave | Histerezni raspon | Dopuštene upotrebe | Ograničenja performansi |
|---|---|---|---|
| Jednostavno pozicioniranje | 5-15% | Nekritički zadaci | Loša ponovljivost |
| Kontrola brzine | 3-8% | Približno podešavanje brzine | Varijabilna izvedba |
| Kontrola sile | 10-25% | Osnovne primjene sile | Nedosljedan ishod |
| Višekosni sustavi | 8-20% | Jednostavna automatizacija | Kumulativne pogreške |
Sustavi upravljanja zatvorenom petljom
Povratne informacije, naknade, pogodnosti
Sustavi zatvorene petlje mogu aktivno kompenzirati histereziju:
- Detekcija pogrešaka: Kontinuirano praćenje položaja
- Korekcija u stvarnom vremenu: Odmahna reakcija na pogreške pri pozicioniranju
- Adaptivna kontrola: Algoritmi učenja poboljšavaju performanse
- Odbacivanje smetnji: Kompenzacija vanjske sile
Učinkovitost algoritma kontrole
Različite kontrolne strategije rješavaju histerezu s različitim uspjehom:
- PID kontrola5: Osnovna kompenzacija, 2-5% rezidualna histereza
- Prednapredna kontrola: Prediktivna naknada, 1-3% rezidualna
- Adaptivna kontrola: Kompenzacija učenja, 0,5–2% rezidualni
- Upravljanje temeljeno na modelu: Teorijska kompenzacija, 0,1-1% rezidualna
Servo upravljački sustavi
Napredne tehnike kompenzacije
Visokoučinkoviti servo sustavi koriste sofisticiranu kompenzaciju histereze:
- Mapiranje histereze: Tablice karakterizacije i kompenzacije sustava
- Tehnike predopterećenja: Mehanička pristranost za uklanjanje mrtvih zona
- Dither signali: Visokofrekventno uzbuđenje za prevladavanje trenja
- Prediktivni algoritmi: Predviđanje histereze temeljeno na modelu
Michael, inženjer robotike u tvornici precizne proizvodnje u Sjevernoj Karolini, implementirao je naše preporučene nadogradnje servo upravljanja na svojoj proizvodnoj liniji. Njegova preciznost pozicioniranja poboljšala se s ±2,5 mm na ±0,3 mm, smanjivši broj nedostataka proizvoda za 751 TP3T i uštedjevši $50 000 mjesečno na troškovima prerade.
Izazovi višeesnih sustava
Kumulativni učinci
Više aktuatora pogoršava probleme s histerezom:
- Akumulacija pogrešaka: Pojedinačne pogreške osi se zbrajaju
- Učinci spajanja: Interakcije osi stvaraju složene uzorke
- Problemi sa sinkronizacijom: Različiti obrasci histereze uzrokuju probleme u koordinaciji.
- Kompleksnost kalibracije: Više sustava zahtijeva pojedinačno podešavanje.
Strategije koordinacije
Napredni višosistemski sustavi koriste specijalizirane tehnike:
- Upravljanje gospodar-rob: Jedna os vodi, ostale slijede
- Kompenzacija unakrsnog uparivanja: Korekcija interakcije osi
- Sinkronizirano pozicioniranje: Koordinirani profili kretanja
- Globalna optimizacija: Optimizacija performansi na razini sustava

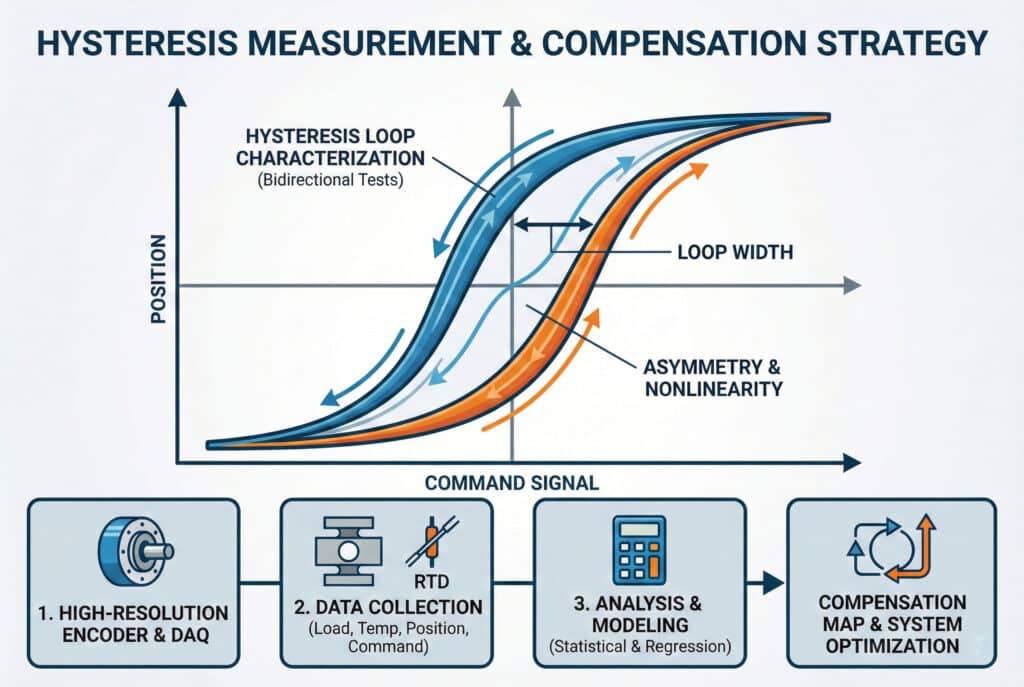

Koje tehnike mjerenja najbolje identificiraju i kvantificiraju učinke histereze?
Precizno mjerenje i karakterizacija histereze omogućuju razvoj učinkovite strategije kompenzacije i optimizaciju sustava.
Mjerenje histereze zahtijeva dvosmjerne testove pozicioniranja s enkoderima visoke rezolucije, snimanje odnosa između položaja i zapovijedi tijekom cijelih ciklusa, analizu širine petlje i asimetričnih obrazaca te dokumentiranje ovisnosti o temperaturi i opterećenju radi izrade sveobuhvatnih karata kompenzacije za optimalne performanse upravljanja.
Standardni protokoli mjerenja
Testovi dvosmjernog pozicioniranja
Sveobuhvatna karakterizacija histerezije zahtijeva sustavno testiranje:
- Puni ciklusi hoda: Potpune sekvence izduženja i uvlačenja
- Više brzina: Različiti profili brzine za identifikaciju ovisnosti o stopi
- Varijacije opterećenja: Različita vanjska opterećenja za mapiranje učinaka opterećenja
- Rasponi temperatura: Procjena utjecaja radne temperature
Zahtjevi za prikupljanje podataka
Precizno mjerenje histereze zahtijeva visokokvalitetnu instrumentaciju:
| Mjerni parametar | Potrebna rezolucija | Tipična oprema | Cilj točnosti |
|---|---|---|---|
| Povrat informacija o položaju | 0.01% od moždanog udara | Linearni enkoder | ±0.005% |
| Zapovjedni signal | 12-bitni minimum | DAQ sustav | ±0,11 TP3T |
| Mjerenje opterećenja | 1% nazivne sile | Tlačna ćelija | ±0,51 TP3T |
| Temperatura | ±1°C | RTD senzor | ±0,5 °C |
Analitičke tehnike
Karakterizacija petlje histereze
Matematikalna analiza otkriva karakteristike histereze:
- Širina petlje: Najveća razlika položaja pri istoj zapovijedi
- A simetrija: Smjernijska pristranost u pogreškama pozicioniranja
- Nelinearnost: Odstupanje od idealnog linearnog odziva
- Ponovljivost: Dosljednost kroz više ciklusa
Metode statističke analize
Napredne tehnike analize kvantificiraju učinke histereze:
- Standardna devijacija: Mjerenje ponovljivosti pozicioniranja
- Analiza korelacije: Jačina odnosa između ulaza i izlaza
- Analiza frekvencija: Karakteristike dinamičkog odziva
- Regresijska analiza: Razvoj matematičkog modela
Sustavi za nadzor u stvarnom vremenu
Kontinuirano praćenje histereze
Proizvodni sustavi imaju koristi od kontinuiranog praćenja histereze:
- Ugrađeni senzori: Ugrađeni sustavi povratne informacije o položaju
- Bilježenje podataka: Neprestano snimanje izvedbe
- Analiza trendova: Praćenje dugoročnog pada performansi
- Prediktivno održavanje: Rano upozorenje na habanje komponenti
Naši Bepto dijagnostički sustavi uključuju praćenje histereze u stvarnom vremenu koje upozorava operatere kada pogreške u pozicioniranju premaše pragove od 0,51 TP3T, omogućujući proaktivno održavanje prije nego što se preciznost pogorša do neprihvatljivih razina.
Procjena utjecaja na okoliš
Učinci temperature
Temperatura značajno utječe na karakteristike histereze:
- Temperaturno širenje: Mekaničke promjene dimenzija
- Promjene viskoznosti: Fluidne promjene svojstava
- Svojstva materijala: Ovisnost modula elastičnosti o temperaturi
- Performanse brtve: Varijacije koeficijenta trenja
Analiza ovisnosti o opterećenju
Vanjski opterećenja stvaraju složene obrasce histereze:
- Statički opterećenja: Stalni efekti sile na pozicioniranje
- Dinamička opterećenja: Varijabilni udar sile tijekom kretanja
- Inercijski učinci: Greške pozicioniranja ovisne o ubrzanju
- Varijacije trenja: Utjecaj stanja površine na performanse

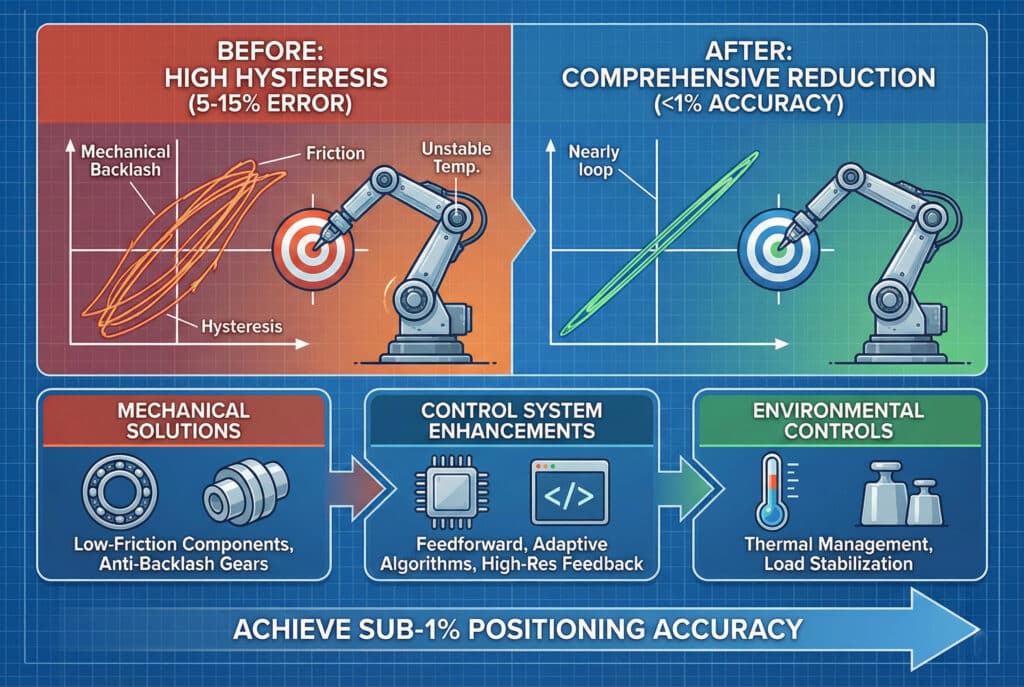

Koje su najučinkovitije metode za minimiziranje histereze u vašem sustavu?
Implementacija sveobuhvatnih strategija smanjenja histereze može postići točnost pozicioniranja ispod 1% u zahtjevnim primjenama proporcionalne kontrole.
Učinkovito smanjenje histereze obuhvaća mehanička poboljšanja, uključujući komponente s niskim trenjem i uklanjanje zazora, poboljšanja upravljačkog sustava s prednaprednom kompenzacijom i adaptivnim algoritmima te upravljanje okolišnim uvjetima za stabilnost temperature i opterećenja, što obično smanjuje histerezu s 5–151 TP3T na ispod 11 TP3T punog raspona.
Mehanička rješenja
Odabir i dizajn komponenti
Odaberite komponente posebno dizajnirane za nisku histereziju:
- Precizni ležajevi: Visokokvalitetni linearnog vodilice s minimalnim zazorom
- Zaptivke s niskim trenjem: Napredni brtveni materijali i dizajni
- Rigidni spojevi: Eliminirajte izvore mehaničkog zazora
- Prethodno instalirani sustavi: Mehanička pristranost za uklanjanje mrtvih zona
Poboljšanja arhitekture sustava
Projektirajte mehaničke sustave kako biste minimizirali izvore histereze:
| Dizajnerska značajka | Smanjenje histerezije | Trošak implementacije | Učinak održavanja |
|---|---|---|---|
| Izravni pogon | 80-90% | Visoko | Nisko |
| Unaprijed učitani vodiči | 60-70% | Srednje | Srednje |
| Precizni spojevi | 40-50% | Nisko | Nisko |
| Zupčanici protiv povratnog hoda | 70-80% | Srednje | Visoko |
Unapređenja kontrolnog sustava
Tehnike softverske kompenzacije
Napredni kontrolni algoritmi mogu značajno smanjiti učinke histereze:
- Mapiranje histereze: Tablice za pretraživanje za korekciju položaja
- Prednapredna kontrola: Prediktivna kompenzacija na temelju smjera naredbe
- Adaptivni algoritmi: Samoučeća kompenzacija histereze
- Upravljanje temeljeno na modelu: Predviđanje histereze temeljeno na fizici
Poboljšanja sustava povratnih informacija
Unapređeni sustavi povratnih informacija omogućuju bolju kompenzaciju histereze:
- Enkoderi veće rezolucije: Poboljšana točnost mjerenja položaja
- Više senzora povratne sprege: Redundantno mjerenje položaja
- Povratna informacija o brzini: Algoritmi naknade temeljeni na stopi
- Povratna sila: Kompenzacija histereze ovisne o opterećenju
Strategije kontrole okoliša
Upravljanje temperaturom
Stalna radna temperatura smanjuje varijacije histereze:
- Temperaturna izolacija: Zaštitite aktuatore od temperaturnih oscilacija
- Aktivno hlađenje: Održavajte stalne radne temperature
- Kompenzacija temperature: Softverska korekcija toplinskih učinaka
- Termalno preduslovljavanje: Omogućite sustavima da dosegnu toplinsku ravnotežu
Stabilizacija opterećenja
Usklađeni uvjeti opterećenja minimiziraju varijacije histereze:
- Izolacija opterećenja: Odvojiti vanjske poremećaje
- Protuteža: Smanjiti učinke gravitacijske sile
- Prigušivanje vibracija: Minimizirajte varijacije dinamičkog opterećenja
- Optimizacija procesa: Smanjiti promjenjive vanjske sile
Sarah, procesna inženjerka u pogonu za pakiranje farmaceutskih proizvoda u Coloradu, provela je naš sveobuhvatni program smanjenja histereze. Njezina točnost brojanja tableta poboljšala se s 98,51 TP3T na 99,81 TP3T, ispunjavajući zahtjeve FDA i smanjujući otpad za $25.000 mjesečno.
Napredne tehnike kompenzacije
Primjena Dither signala
Visokofrekventno uzbuđenje može prevladati histerezu uzrokovanu trenjem:
- Odabir frekvencije: Odaberite frekvencije iznad propusnosti sustava
- Optimizacija amplitude: Uravnotežite učinkovitost sa stabilnošću sustava
- Oblik vala: Sinusoidalni, trokutasti ili nasumični signali
- Metode implementacije: Generacija hardvera ili softvera
Metode prediktivne kontrole
Pristupi temeljeni na modelima pružaju vrhunsku kompenzaciju histereze:
- Identifikacija sustava: Razvoj matematičkog modela
- Kalmanovo filtriranje: Optimalna procjena stanja
- Modelsko prediktivno upravljanje: Optimizacija budućeg stanja
- Adaptivno modeliranje: Ažuriranja parametara modela u stvarnom vremenu
Održavanje i kalibracija
Redoviti postupci kalibracije
Sistemska kalibracija održava nisku razinu histereze:
- Periodično mapiranje histereze: Dokumentirajte promjene u izvedbi
- Pregled komponente: Identificirajte degradaciju uzrokovanu trošenjem
- Održavanje podmazivanja: Održavajte optimalne razine trenja
- Provjera poravnanja: Osigurajte mehaničku preciznost
Strategije prediktivnog održavanja
Proaktivno održavanje sprječava pogoršanje histereze:
- Trening performansi: Pratite promjene histerezije tijekom vremena
- Praćenje vijeka trajanja komponente: Zamijenite komponente prije kvara
- Praćenje stanja: Kontinuirana procjena zdravlja sustava
- Preventivna zamjena: Zakazati održavanje na temelju upotrebe
U Beptoju naši paketi za smanjenje histereze obično postižu poboljšanje preciznosti pozicioniranja od 70–85%, a mnogi kupci izvještavaju o razinama histereze ispod 0,5% u svojim najzahtjevnijim primjenama—performanse koje se izravno prevode u višu kvalitetu proizvoda i smanjen otpad.
Zaključak
Razumijevanje i kontrola histereze ključni su za postizanje precizne proporcionalne kontrole aktuatora, što zahtijeva sustavno mjerenje, ciljanu kompenzaciju i kontinuirano održavanje radi optimalnih performansi.
Često postavljana pitanja o histerezi u upravljanju proporcionalnim aktuatorom
P: Što se smatra prihvatljivom histerezom u proporcionalnim sustavima aktuatora?
Prihvatljiva histereza ovisi o zahtjevima primjene: opća automatizacija podnosi 2-5%, precizno sklapanje zahtijeva manje od 1%, a ultra-precizne primjene zahtijevaju razine histereze ispod 0,5%. Naši Bepto sustavi obično postižu histerezu od 0,3-0,8% uz pravilnu implementaciju.
P: Može li softverska kompenzacija potpuno eliminirati mehaničku histereziju?
Softverska kompenzacija može smanjiti histerezu za 60–80%, ali ne može u potpunosti eliminirati mehaničke izvore poput zazora i trenja. Kombiniranje mehaničkih poboljšanja sa softverskom kompenzacijom postiže najbolje rezultate, obično ispod 1% ukupne histereze sustava.
P: Koliko često trebam ponovno kalibrirati svoj proporcionalni sustav upravljanja za histerezu?
Učestalost kalibracije ovisi o intenzitetu korištenja i zahtjevima za preciznošću: visokoprecizni sustavi zahtijevaju mjesečnu kalibraciju, opće primjene zahtijevaju tromjesečne provjere, a niskoprecizni sustavi mogu koristiti godišnje rasporede kalibracije uz kontinuirano praćenje performansi.
P: Koja je razlika između histereze i zazora u pogonskim sustavima?
Zračni razmak je mehanički zazor u spojevima i zupčanicima, dok histerezija obuhvaća sve učinke ovisne o položaju, uključujući trenje, magnetske učinke i mrtve zone upravljačkog sustava. Zračni razmak je jedna komponenta ukupne sistemske histerezije.
P: Kako da znam uzrokuje li histerezija moje probleme s pozicioniranjem?
Histeresis stvara karakteristične obrasce: dosljedne pogreške u pozicioniranju koje ovise o smjeru približavanja, različitu preciznost pri kretanju prema gore i prema dolje te ponovljive obrasce pogrešaka. Dvosmjerni testovi pozicioniranja otkrivaju petlje histeresis koje potvrđuju dijagnozu.
-
Naučite o fizičkim principima histereze i njezinom utjecaju na točnost u različitim inženjerskim disciplinama. ↩
-
Razumjeti uzroke i inženjerska rješenja za uklanjanje zazora u mehaničkim vezama. ↩
-
Istražite unutarnju mehaniku i operativne principe proporcionalnih pneumatskih kontrolnih ventila. ↩
-
Otkrijte mehaniku fenomena zaljepljivanja i klizanja i kako ona utječe na kretanje aktuatora pri malim brzinama. ↩
-
Steknite dublje razumijevanje teorije PID upravljanja i njezine primjene u industrijskoj automatizaciji. ↩
