Come calcolare la pressione minima di esercizio di un cilindro

La pressione minima di esercizio di un cilindro è la più bassa pressione alla porta attiva durante il movimento che genera una forza netta sufficiente a vincere carico, accelerazione, gravità, attrito, molle e pressione intrappolata sul lato di scarico. Calcolate questo valore per la corsa più gravosa, confrontatelo con i limiti di catalogo del cilindro e verificatelo quindi sulla macchina a pieno carico e alla velocità di produzione.

Questa distinzione è importante. La pressione minima di esercizio indicata a catalogo descrive soltanto il cilindro nelle condizioni di prova dichiarate dal costruttore. Non garantisce che la macchina si muova a quella pressione. Per esempio, SMC indica 0.05 MPa come pressione minima di esercizio per la famiglia di cilindri MB1 e 1.0 MPa come pressione massima di esercizio (catalogo SMC MB1, consultato il 19 luglio 2026). Il requisito calcolato per l’applicazione deve rientrare nei limiti del modello pertinente.

Punti chiave

• Un valore di catalogo come 0.05 MPa è il limite inferiore di un prodotto specifico, non il requisito della macchina sotto carico.
• Usate l’area lato fondello per l’estensione e l’area anulare per la retrazione.
• Includete la contropressione sul lato di scarico e misurate la pressione presso entrambe le porte del cilindro durante il movimento.
• Aggiungete un margine ricavato dalla variabilità misurata e dalle prove di accettazione, non da una percentuale universale.

Non confondete tre pressioni diverse

Le specifiche MB1 di SMC forniscono un limite utile: pressione minima di esercizio di 0.05 MPa e massima di 1.0 MPa per questa famiglia di prodotti (catalogo SMC MB1, consultato il 19 luglio 2026). Nessuno dei due valori sostituisce il bilancio delle forze della macchina installata. Prima di eseguire qualsiasi calcolo, distinguete queste tre pressioni.

La pressione minima di esercizio da catalogo è la pressione più bassa alla quale il costruttore dichiara che una determinata famiglia di cilindri funziona nelle condizioni specificate. Può variare in funzione di tenute, alesaggio, lubrificazione, montaggio e metodo di prova. La stessa guida alla scelta di SMC afferma che la pressione minima di esercizio e la resistenza allo scorrimento dipendono dal modello e dall’alesaggio e che i valori riportati sono indicativi, non costanti universali (caratteristiche di base SMC, consultato il 19 luglio 2026).

La pressione di spunto è la pressione alla quale un cilindro installato inizia a muoversi da fermo. Comprende l’attrito statico delle tenute, il precarico delle guide, gli errori di allineamento, il carico statico e qualsiasi impedimento esterno. La nostra guida dettagliata sulla forza di spunto dei cilindri pneumatici spiega perché questa soglia osservata può differire dal limite inferiore di catalogo.

La pressione minima alla porta richiesta dall’applicazione è la pressione nella camera attiva necessaria a completare il movimento specificato con il carico reale, l’accelerazione, la pressione nella camera opposta e l’attrito. È il valore calcolato in questo articolo. La guida alla pressione di esercizio illustra il contesto più ampio del sistema, comprese le normali impostazioni e i limiti dei componenti.

La regola di scelta determinante è quindi un intervallo, non un’unica pressione ideale:

1. La pressione dell’applicazione calcolata e collaudata deve superare il limite inferiore di catalogo e la soglia di spunto osservata.
2. Deve rimanere al di sotto di tutti i valori massimi applicabili a cilindro, valvola, regolatore, tubo e raccordo.
3. Se non rimane un intervallo affidabile, modificate l’area del cilindro, il carico, il profilo di movimento o il circuito anziché aumentare forzatamente la pressione.

Come si calcola l’area effettiva?

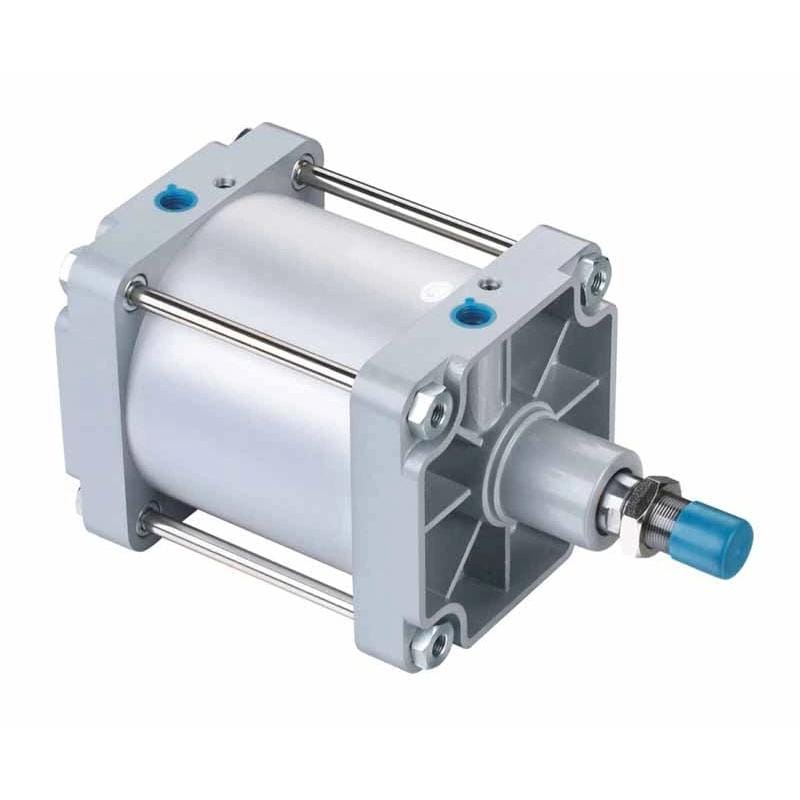

Durante l’estensione e la retrazione la pressione agisce su aree diverse. Un alesaggio di 50 mm con uno stelo di 20 mm presenta un’area lato fondello di 1,963.5 mm², ma un’area anulare lato stelo di soli 1,649.3 mm², con una riduzione del 16%. Analogamente, il catalogo Parker ricava la forza teorica del cilindro dalla pressione di esercizio e dall’area effettiva del pistone (catalogo Parker P1F, consultato il 19 luglio 2026).

Per un cilindro a doppio effetto e stelo semplice, l’area del pistone lato fondello è:

Qui $A_p$ è l’area del pistone, $D$ è il diametro dell’alesaggio ed entrambi devono usare unità compatibili. Se $D$ è espresso in millimetri, $A_p$ è espresso in millimetri quadrati.

L’area anulare lato stelo è:

Qui $A_a$ è l’area anulare e $d$ è il diametro dello stelo. In estensione si usa normalmente $A_p$ come area motrice e $A_a$ come area sul lato di scarico. In retrazione i ruoli si invertono. Per questo motivo, in genere un cilindro a stelo semplice richiede una pressione maggiore per generare la stessa forza di retrazione.

I cilindri senza stelo e quelli a doppio stelo possono avere aree nominali di lavoro uguali nelle due direzioni, ma le rispettive tenute, guide e perdite di pressione richiedono comunque una verifica specifica del modello. Per un’analisi geometrica più completa, consultate come calcolare l’area effettiva del pistone.

Come si calcola la pressione minima alla porta attiva?

Usate un bilancio delle forze sulle due porte, non la semplice divisione del carico per l’area. Con una contropressione lato stelo di 0.05 MPa, un’area anulare di 1,649.3 mm² contrasta l’estensione con 82.5 N: un termine che un calcolo a una sola pressione trascura. Anche Parker ricava la forza teorica del cilindro dalla pressione di esercizio e dall’area del pistone (catalogo Parker P1F, consultato il 19 luglio 2026).

Per l’estensione, calcolate la pressione richiesta lato fondello come:

Le variabili sono:

• $P_{c,\min}$: pressione minima alla porta lato fondello durante l’estensione.
• $F_R$: tutte le resistenze esterne nella direzione opposta al movimento, compresi carico di processo, componente della gravità, forza della molla, attrito delle guide e attrito delle tenute.
• $m$: massa in movimento, comprese attrezzatura e carico utile.
• $a$: accelerazione richiesta lungo l’asse del cilindro.
• $P_r$: contropressione lato stelo misurata o stimata durante l’estensione.
• $A_a$: area anulare lato stelo.
• $A_p$: area del pistone lato fondello.

Usate in modo coerente la pressione relativa su entrambe le porte. Con la pressione in MPa e l’area in mm², il prodotto esprime la forza in newton, perché 1 MPa equivale a 1 N/mm². NIST indica che 1 psi equivale a 6,894.757 Pa quando occorre convertire una scheda tecnica in unità imperiali (conversioni di pressione NIST, consultato il 19 luglio 2026). Il convertitore di pressione è utile per un controllo incrociato.

Per la retrazione, lo stesso bilancio diventa:

Qui $P_{r,\min}$ è la pressione richiesta lato stelo e $P_c$ è la contropressione lato fondello. Assegnate i segni in base alla direzione prevista: una forza che favorisce il movimento è una resistenza negativa; una forza che lo contrasta è positiva. Se la macchina può muoversi sia verso l’alto sia verso il basso, calcolate entrambi i casi e considerate quello più gravoso.

La guida alla contropressione spiega come i regolatori meter-out, i silenziatori, la capacità di scarico della valvola e le lunghe linee di scarico possano aumentare il termine relativo alla porta opposta.

Per un asse inclinato, la componente della gravità è:

Qui $g$ è 9.80665 m/s² in condizioni di gravità standard e $\theta$ è l’angolo del cilindro misurato rispetto all’orizzontale (NIST SP 811, Appendice B.9, consultato il 19 luglio 2026). La gravità genera una forza assiale nulla a 0° e pari all’intero peso a 90°.

Esempio di calcolo: cilindro da 50 mm che solleva un carico

Questo esempio usa l’alesaggio di 50 mm e lo stelo di 20 mm descritti sopra, la gravità standard di 9.80665 m/s² e una pressione lato stelo misurata di 0.05 MPa. Questi dati generano una forza di contropressione di 82.5 N prima di aggiungere la resistenza del processo. Considerate tutti i valori seguenti come ipotesi trasparenti del foglio di calcolo, non come raccomandazioni di catalogo.

Il cilindro si estende verticalmente verso l’alto. I dati dell’applicazione sono:

Dato	Valore	Impiego nel bilancio
Massa in movimento	40 kg	Gravità e accelerazione
Accelerazione verso l’alto richiesta	2.0 m/s²	$m a = 80.0$ N
Resistenza del processo	150 N	Contrasta l’estensione
Margine misurato per attrito e impedimenti	60 N	Contrasta l’estensione
Contropressione lato stelo	0.05 MPa	Agisce su $A_a$
Area lato fondello	1,963.5 mm²	Area motrice
Area lato stelo	1,649.3 mm²	Area soggetta alla pressione opposta

Il peso è $F_g = 40 \cdot 9.80665 = 392.3$ N. La forza totale richiesta lato fondello è quindi $F_c = 392.3 + 80.0 + 150 + 60 + 82.5 = 764.8$ N. La pressione richiesta alla porta attiva è:

Il valore equivale a circa 3.90 bar o 56.5 psi. Il risultato è molto superiore al limite inferiore di catalogo di 0.05 MPa della famiglia di cilindri usata nell’esempio, ma inferiore al massimo di 1.0 MPa. Il calcolo è coerente perché ogni forza resistente, compresa la pressione sul lato di scarico, compare al numeratore.

StrumentoDimensionamento del cilindroCalcolatore della forza del cilindroVerificate che una pressione candidata alla porta generi una forza di spinta o trazione sufficiente per l'alesaggio e lo stelo selezionati prima della prova sul campo.Forza = Pressione x Area efficaceDiametro dell'alesaggioDiametro dello steloPressione di lavoroMargine per l'attritoApri il calcolatore ->

Il calcolatore verifica il problema nella direzione opposta: inserite alesaggio, stelo, pressione candidata e margini realistici, quindi confermate che la forza disponibile superi quella richiesta. Non sostituisce l’equazione a due porte quando la contropressione è significativa.

Come aggiungere un margine senza inventare un fattore di sicurezza?

Nessun moltiplicatore universale del 25%, 1.5× o 2× può rappresentare tutte le macchine pneumatiche. SMC afferma esplicitamente che la resistenza allo scorrimento varia con pressione di esercizio, modello e alesaggio e che i suoi valori sono soltanto indicativi (caratteristiche di base SMC, consultato il 19 luglio 2026). Ricavate invece il margine dall’incertezza misurata e dalle prestazioni richieste nelle prove di accettazione.

Partite da una tabella dei carichi, non da una percentuale. Registrate carico utile massimo, massa dell’attrezzatura, forza di processo, forza della molla, accelerazione prevista e peggiore angolo di montaggio. Individuate quindi i valori misurati, quelli ricavati dai disegni e quelli che costituiscono ipotesi conservative. Un’ipotesi nascosta è più pericolosa di un margine visibilmente ridotto.

Secondo la nostra esperienza, l’attrito merita una voce separata perché cambia dopo la sostituzione delle tenute, la regolazione delle guide, la contaminazione o il disallineamento. Misurate la pressione di spunto in entrambe le direzioni mantenendo il carico in condizioni di sicurezza. Se il cilindro è già installato, confrontate il risultato con il valore a vuoto. La differenza può rivelare un impedimento esterno che una percentuale di attrito da catalogo non evidenzierebbe.

Verificate poi la variabilità. Usate la condizione di alimentazione minima credibile, l’avviamento alla temperatura più bassa, il carico massimo ammesso e il ciclo più rapido specificato. Il margine è la differenza tra la pressione che supera tutte le prove di accettazione e quella alla quale tempo, forza o completamento della corsa iniziano a non soddisfare i requisiti. Documentate entrambi i valori. Non superate il limite di un componente per creare margine.

Le funzioni di trattenuta, bloccaggio o sospensione del carico legate alla sicurezza richiedono una valutazione dei rischi separata. ISO 4414:2010 definisce i requisiti di sicurezza dei sistemi pneumatici per progettazione, installazione, funzionamento e manutenzione; ISO ha confermato la norma nel 2021 (ISO 4414, consultato il 19 luglio 2026). Una pressione calcolata non costituisce da sola una funzione di sicurezza.

Perché la pressione del regolatore può essere superiore a quella alla porta del cilindro?

CAGI raccomanda che, in un sistema ben progettato, la caduta di pressione dalla mandata del compressore al punto di utilizzo non superi il 10% (nota tecnica CAGI sulla caduta di pressione, consultata il 19 luglio 2026). Il manometro del regolatore può quindi sembrare adeguato anche se, durante l’accelerazione, la porta attiva del cilindro scende sotto il minimo calcolato.

La pressione critica è quella presente alla porta del cilindro mentre l’aria scorre. La pressione statica del regolatore prima del movimento non mostra le perdite attraverso valvole, raccordi, tubi, scarichi rapidi, silenziatori o filtri sottodimensionati né attraverso lunghe linee di distribuzione. Se il movimento ha poco margine, misurate simultaneamente la pressione lato fondello e lato stelo. Una traccia mostra la pressione motrice, l’altra la contropressione.

Una volta nota la caduta dinamica misurata, la taratura minima del regolatore è:

Qui $P_{\mathrm{set}}$ è la taratura del regolatore sotto carico, $P_{\mathrm{port,min}}$ è il requisito calcolato alla porta attiva e $\Delta P_{\mathrm{measured}}$ è la peggiore caduta osservata tra regolatore e porta attiva. Se nell’esempio di calcolo si perdono 0.06 MPa durante l’accelerazione, prima di considerare il margine di prova la taratura del regolatore sotto carico deve fornire almeno 0.45 MPa.

CAGI consiglia di eliminare le restrizioni anziché aumentare automaticamente la pressione del sistema. Consultate il calcolatore della caduta di pressione quando sono noti lunghezza del tubo o della tubazione, diametro interno e portata. Un serbatoio locale o una valvola più grande possono risolvere un breve picco di domanda consumando meno energia e sollecitando meno il sistema rispetto all’aumento della pressione nell’intero impianto.

Verifica sul campo all’avviamento a freddo e alla velocità di produzione

SMC indica intervalli di velocità del pistone da 50 a 1,000 mm/s per diversi alesaggi MB1 più piccoli e da 50 a 700 mm/s per le versioni da 100 e 125 mm (catalogo SMC MB1, consultato il 19 luglio 2026). I limiti di velocità e i requisiti di pressione dipendono dal modello: verificate quindi il cilindro esatto nelle condizioni reali del ciclo.

Usate una sequenza di prova controllata:

1. Confermate i valori nominali di pressione di cilindro, valvola, regolatore, tubi, raccordi e accessori.
2. Installate trasduttori di pressione idonei vicino a entrambe le porte del cilindro. Quando possibile, registrate la pressione del regolatore su un terzo canale.
3. Mettete in sicurezza il carico e iniziate con una pressione già nota come sicura per l’attrezzatura. Non usate mai un carico sospeso come unico mezzo di trattenuta.
4. Eseguite cicli di avviamento a freddo con il carico utile massimo consentito e l’accelerazione prevista.
5. Registrate pressione alla porta attiva, contropressione sul lato di scarico, tempo di corsa, posizione finale ed eventuali esitazioni.
6. Ripetete alla temperatura normale e alla frequenza del ciclo produttivo. Includete le utenze simultanee che possono ridurre la pressione di alimentazione della diramazione.
7. Stabilite la taratura più bassa che soddisfa i criteri di accettazione, quindi aggiungete soltanto il margine operativo documentato.

Abbiamo riscontrato che un lento movimento manuale può nascondere il problema reale. La forza di accelerazione è ridotta, la portata richiesta è bassa e la contropressione allo scarico potrebbe non raggiungere mai il valore di produzione. Se un cilindro funziona durante la messa a punto ma si arresta in modalità automatica, confrontate le tracce di pressione prima di cambiare cilindro. La guida al peso del carico spiega perché l’accelerazione del cilindro cambia al variare del carico utile.

Usate strumenti calibrati adeguati alla tolleranza di accettazione e al campo di misura. Il collegamento ISO citato nel vecchio articolo non riguardava una norma sui manometri, quindi questa procedura non attribuisce una classe di precisione universale inventata. Insieme al risultato della prova, registrate identificativo, campo, stato di taratura e frequenza di campionamento dello strumento, posizione del sensore, stato del carico, temperatura e comando della valvola.

Che cosa fare quando la pressione richiesta è troppo elevata?

Il valore massimo di 1.0 MPa dell’esempio MB1 mostra perché la pressione non possa essere aumentata indefinitamente (catalogo SMC MB1, consultato il 19 luglio 2026). Se il requisito calcolato o collaudato si avvicina al limite di un qualsiasi componente, modificate il bilancio delle forze o il percorso del flusso. Non considerate il valore nominale come un normale obiettivo di esercizio.

Procedete in quest’ordine:

• Riducete impedimenti e attrito. Correggete allineamento, carico laterale, precarico delle guide, tenute danneggiate, contaminazione e cuscinetti usurati.
• Riducete la pressione opposta. Controllate regolatori meter-out, silenziatori, tubazioni di scarico e capacità di scarico della valvola.
• Riducete la caduta di pressione. Aumentate la capacità della valvola o dei tubi, eliminate i raccordi restrittivi oppure accorciate il percorso del flusso.
• Modificate il profilo di movimento. Riducete l’accelerazione, addolcite l’avviamento o prolungate il tempo di ciclo quando il processo lo consente.
• Aumentate l’area effettiva. Scegliete un alesaggio maggiore o un’architettura di attuatore bilanciata dopo avere verificato spazio, consumo d’aria, resistenza dello stelo e ammortizzazione.
• Riducete o controbilanciate il carico. Molle, contrappesi o assistenza meccanica possono sottrarre forza all’asse pneumatico.

Un alesaggio maggiore riduce la pressione richiesta, ma aumenta il volume d’aria e la portata di picco necessaria. Il problema può così ripresentarsi sotto forma di perdita dinamica di pressione. Ricalcolate insieme forza, portata, tempo di corsa, energia di ammortizzazione, carichi sui fissaggi e consumo d’aria. La pressione minima è una parte del dimensionamento del cilindro, non l’intera procedura di scelta.

Conclusione: quale pressione impostare?

Impostate il regolatore in modo che la porta attiva del cilindro rimanga sopra il minimo collaudato durante la corsa più gravosa, mantenendo tutti i componenti al di sotto dei rispettivi valori nominali. Nell’esempio di calcolo, 0.390 MPa lato fondello più una perdita misurata di 0.06 MPa stabiliscono un valore di riferimento di 0.45 MPa, con le unità controllate mediante le conversioni di pressione NIST.

Una risposta tecnicamente giustificabile deriva da cinque registrazioni: area effettiva, tabella delle forze resistenti, accelerazione obiettivo, traccia dinamica della pressione sulle due porte e risultato della prova di accettazione. Conservate la pressione minima di catalogo come verifica del limite. Usate la pressione di spunto come dato diagnostico. Adottate la pressione minima alla porta richiesta dall’applicazione per il calcolo operativo e riesaminatela ogni volta che cambiano carico, velocità, circuito, montaggio, ambiente o condizioni del cilindro.

FAQ sui cilindri pneumatici: che cosa devono chiedere gli acquirenti?

La pressione minima di 0.05 MPa e quella massima di 1.0 MPa pubblicate da SMC per la serie MB1 mostrano quanto possa essere ampio l’intervallo di esercizio, ma è l’applicazione installata a determinare la parte utilizzabile di tale intervallo (catalogo SMC MB1, consultato il 19 luglio 2026). Le risposte seguenti affrontano le domande pratiche che più spesso modificano il calcolo.

La pressione minima di catalogo è sufficiente per un cilindro sotto carico?

No. La pressione minima di catalogo è un valore di prova specifico del modello, non la pressione necessaria a muovere il carico utile. Calcolate la pressione alla porta attiva in base a carico, gravità, accelerazione, attrito, forza della molla e pressione sul lato di scarico. Collaudate quindi la macchina installata all’avviamento a freddo, con il carico massimo e alla velocità di produzione, rispettando i valori nominali di tutti i componenti.

Occorre usare l’area di estensione o quella di retrazione?

In un cilindro a stelo semplice usate l’area del pistone lato fondello per l’estensione e l’area anulare lato stelo per la retrazione. Includete anche la pressione che agisce sull’area opposta. Poiché lo stelo riduce l’area di retrazione, pressioni uguali alle porte normalmente non generano la stessa forza di spinta e trazione. Calcolate entrambe le corse e progettate in base al caso più gravoso.

Alla stessa pressione alla porta, la temperatura modifica direttamente la forza del cilindro?

Non nell’equazione fondamentale pressione-area: a parità di pressione misurata alla porta e di area effettiva, la forza teorica dovuta alla pressione non cambia. La temperatura può tuttavia modificare attrito delle tenute, comportamento del lubrificante, perdite, giochi tra i materiali e risposta di riempimento o scarico delle camere. Eseguite le prove ai limiti di temperatura dell’applicazione anziché applicare alla forza una percentuale basata sulla densità dell’aria.

Perché il cilindro non funziona anche se la pressione del regolatore coincide con il calcolo?

Il manometro del regolatore può indicare una pressione statica a monte, mentre quella alla porta attiva del cilindro cala durante l’accelerazione. Valvola, tubi, raccordi, filtri e regolatori di portata causano perdite; inoltre, sul lato di scarico può accumularsi contropressione. Misurate entrambe le porte del cilindro durante il movimento, quindi usate nel bilancio delle forze la differenza di pressione effettiva.

Con quale frequenza occorre ricalcolare la pressione minima di esercizio?

Non esiste un intervallo annuale universale tecnicamente giustificabile. Ricalcolate e ripetete le prove dopo variazioni di carico, velocità, accelerazione, alesaggio, stelo, valvola, tubi, regolatori di portata, montaggio, sistema di guida, intervallo di temperatura o requisiti di sicurezza. Indagate anche quando pressione di spunto, tempo di ciclo, tracce della pressione alle porte o completamento della corsa si discostano dal riferimento accettato.

Fonti e riferimenti tecnici

• Catalogo dei cilindri pneumatici SMC MB1, limiti di pressione di esercizio e velocità specifici del prodotto.
• Caratteristiche di base SMC: cilindri pneumatici, dipendenza della resistenza allo scorrimento e della pressione minima da modello e alesaggio.
• Catalogo tecnico dei cilindri ISO Parker P1F, relazioni tra forza teorica, pressione e area effettiva.
• Nota tecnica CAGI sulla caduta di pressione, indicazioni sulla caduta di pressione e sulla correzione delle restrizioni.
• Conversioni NIST delle unità di pressione e portata dei gas, conversioni autorevoli della pressione.
• NIST SP 811, Appendice B.9, gravità standard e fattori di conversione delle unità.
• ISO 4414:2010, requisiti di sicurezza dei sistemi pneumatici.
